超声波流量计探头的安装方法
TK-CSBL超声波流量计在安装的时候一定要确定安装的位置,这样才能够更好的不让安装超声波流量计出现问题,如果在安装超声波流量计的时候出现了问题,那么将会是非常麻烦的一个处理。所以大家一定要清楚在安装的时候,安装的位置应该避开什么东西。
1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;
2、选择管材应均匀致密,易于超声波传输的管段;
3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;
4、安装点上游距水泵应有30D距离;
5、流体应充满管道;
两个传感器必须安装在管道轴面的水平方向上,并且在轴线水平位置±45o 范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的距离而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器
在安装探头之前,选择出管材致密部分进行探头安装,须把管外欲安装探头的区域清理干净,除去一切锈迹油漆,最好用角磨机打光,再用干净抹布蘸丙酮或酒精擦去油污和灰尘,然后在探头的中心部分和管壁涂上足够的耦合剂
探头间距以两探头的最内距离边缘为准在输入了所需的参数以后,查看显示窗口25所显示的数字,并使探头的间距符合25号窗口的数据。

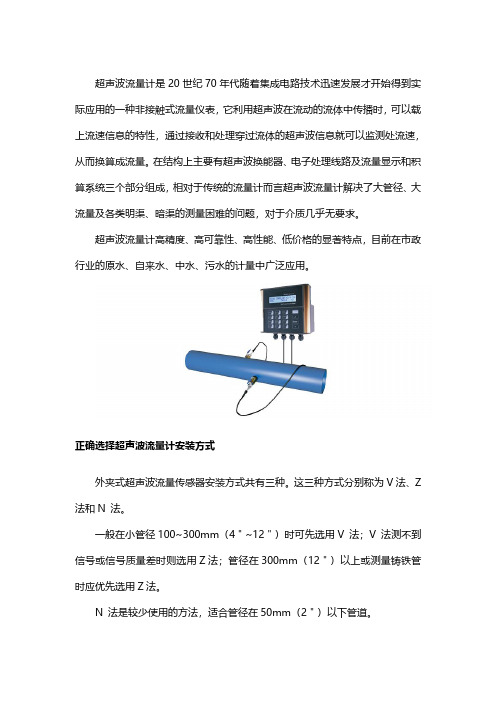

TK-CSBL超声波流量计探头安装方法共有四种。这四种方式分别是v法、z 法、n法和w法。下面分别说明。一般地在小管径时(dn15~200mm)可先选用v 法;v法测不到信号或信号质量差时则选用z法,管径在dn200mm以上或测量铸铁管时应优先选用z法。
一般情况下是标准的安装方法,使用方便,测量准确。可测管径范围为15mm 至大约400mm;安装探头时,注意两探头水平对齐,其中心线与管道轴线水平。
当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚,造成v 法安装信号弱,机器不能正常工作时,要选用z法安装。原因是;使用z法时,超声波在管道中直接传输,没有折射(称为单声程),信号衰耗小。z法可测管径范围为100mm至6000mm。实际安装流量计时,建议200mm以上的管道都要选用z法(这样测得的信号最大)。
安装时,TK-CSBL超声波流量计超声波束在管道中折射两次穿过流体三次(三个声程),适于测量小管径管道。n法通过延长超声波传输距离,提高测量精度(不常用方法)。
同n法一样,w法也通过延长超声波传输距离的办法来提高小管测量精度。适于测量50mm以下的小管。使用w法时,超声波束在管内折射三次,穿过流体四次(四个声程)。
检查安装是指检查探头安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号,以确保机器长时间可靠的运行。通过检查接收信号强度、总传输时间、时差以及传输时间比,可确定安装是否最佳。
安装的好坏直接关系到流量值的准确,流量计是否长时间可靠的运行。虽然大多数情形下,把探头简单地涂上偶合剂贴到管壁外,就能得到测量结果,这时还是要进行下列的检查,以确保得到最好的测量结果并使流量计长时间可靠的运行。
信号强度(m90中显示)是指上下游两个方向上接收信号的强度。fv系列使用00.0~99.9的数字表示相对的信号强度。00.0 表示收不到信号;99.9 表示最大的信号强度
一般情况下,信号强度越大,测量值越稳定可信,越能长时间可靠的运行。
安装时应尽量调整探头的位置和检查耦合剂是否充分,确保得到最大的信号强度。系统能正常工作的条件是两个方向上的信号强度大于60.0。当信号强度太低时,应重新检查探头的安装位置、安装间距以及管道是否适合安装或者改用z 法安装
信号质量简称q值(m90中显示)是指收信号的好坏程度。fv系列使用00~99的数字表示信号质量。00表示信号最差;99表示信号最好,一般要求在60.0以上。
信号质量差的原因可能是干扰大,或者是探头安装不好,或者使用了质量差、非专用的信号电缆。一般情形下应反复调整探头,检查耦合剂是否充分,直到信号质量尽可能大时为止。
窗口中所显示的“总传输时间、时差”能反应安装是否合适,因为流量计内部的测量运算是基于这两个参数的,所以当“时差”示数波动太大时,所显示的流量及流速也将跳变厉害,出现这种情况说明信号质量太差,可能是管路条件差,探头安装不合适或者参数输入有误。
TK-CSBL超声波流量计安装要求传输时间比
当传输比超出100±3的范围时,应检查参数(管外径、壁厚、管材、衬里等)输入是否正确、探头的安装距离是否与m25中所显示的数据一致、探头是否安
装在管道轴线的同一直线上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。
1)输入管道参数必须正确、与实际相符,否则流量计不可能正常工作。
2)安装时要使用足够多的耦合剂把探头粘贴在管道壁上,一边察看主机显示的信号强度和信号质量值,一边在安装点附近慢慢移动探头直到收到最强的信号和最大的信号质量值。管道直径越大,探头移动范围越大。然后确认安装距离是否与m25所给探头安装距离相吻合、探头是否安装在管道轴线的同一直线上。特别注意钢板卷成的管道,因为此类管道不规则。如果信号强度总是0.00字样说明流量计没有收到超声波信号,检查参数(报包括所有与管道有关参数)是否输入正确、探头安装方法选择是否正确、管道是否太陈旧、是否其衬里太厚、管道有没有流体、是否离阀门弯头太近、是否流体中气泡太多等。如果不是这些原因,还是接受不到信号,只好换另一测量点试试,或者选用插入式传感器。
3)确认流量计是否正常可靠的工作:信号强度越大、信号质量q值越高,流量计越能长时间可靠工作,其显示的流量值可信度越高。如果环境电磁干扰太大或是接受信号太低,则显示的流量值可信度就差,长时间可靠工作的可能性就小。
4)安装结束时,要将仪器重新上电,并检查结果是否正确。
插入式超声波流量计安装调试方法简述 一、数据输入步骤: (1)首先用盒尺量出被测管路的周长。 (2)打开仪表,接通电源,仪表显示超声波流量计版本号或菜单第一项内容。 (3)=-------------;再按10仪表显示输入管道外周长,将用盒尺测量出的周长直接输入。 例:周长为318mm,直接按3、1、8 (4)仪表显示管外径。 (5) (6) 例:管路为碳钢,即仪表显示0 (具体材质见说明书9 (76)。(86)。 (95,插入 B型探头”,输入方法同(6) (10Z法安装”, (11 (12)40号窗口,窗口显示阻尼系数,输 (13)号窗口,窗口显示低流速切除值,按确认键后输, (141,固化参数并总使用” 二、传感器安装点的选择: 测量点要尽量选择距上游10倍直径,下游5倍直径以内均匀直管段,没有任何阀门、弯头、变径等干扰流场装置,流体必须为满管。 三、安装方法: 1、Z方式安装:以管路周长为200mm为例 侧视图侧视图截面图 (1)在管路一面外侧划一长十字为A点,以十字为中心用盒尺向另一侧量
出1/2周长,即100mm,该点为B 如安装距离为25mm,从A点向一侧量出25mm为C点和上面一样从B点向另一侧量出管路1/2周长为D点,B、D两点连接,D点划十字,A、D两点即为两个探头安装点,B、C两点也可为两个探头安装点,以现场情况而定。 (2)插入式探头则以A、D两点为中心焊接好探头底座。确保焊接周边不渗水,漏水。底座螺纹上顺时针缠绕生料带或油麻,再将球阀通过丝扣连接于底座上,旋开球阀。安装开孔工具,开钻打孔,孔打通后,缓慢向外旋出钻头,并迅速关闭球阀(也可再迅速开启、关断球阀,放出少量水以冲出打孔时的残留铁屑)根据钻头的进深,确定管壁及结垢总厚度。根据管壁及结垢厚度,确定探头的插入深度;旋转探杆,调节声楔面收发波束角度(插入式探头的安装方式详见 Z 水流方向 Z 水流方向 俯视图(接线嘴同时向上) 2显示上游= 下游= Q值= 上游、下游为信号强度,应大于60以上。上、下游数据接近。Q值为信号质量,应在60以上。如信号强度不理想,应旋转一侧探头一圈(向内或向外),同时观查信号强度变化,75-85之间最好。如还不行,应检查流体内是否含有大量气泡,或流体不满管。例:上游= 下游= Q值=70(Q值总在60-80之间变化)为好。 100%,最次在(100±3)%范围内波动。 详情请参看说明 唐山天泽仪表有限公司 开发部
各类超声波流量计说明书 超声波流量计种类有很多,有便携式,手持式,一体式,分体式等,以下是几种超声波流量计的具体技术参数说明。 便携式超声波流量计: 一、概述: TCS-600P型便携式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好,内置一体式智能打印机可实时、定时打印;具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数: ※测量精度:优于1% ※重复性:优于0.2% ※测量周期:500ms(每秒2次,每个周期采取128组数据) ※电池:内置镍镉充电电池可以连续工作24小时 ※安装方式:外敷安装,操作简单、方便 ※显示:2行汉字同屏显示瞬时流量、累计流量、信号状态 ※信号输出:隔离RS485通信协议、MODBUS协议,兼容国内其它厂家同类产品通讯协议 ※打印输出:内置热敏一体式打印机,实现及时或定时打印 ※其它功能:自诊断,提示当前工作状态是否正常
※采用智能充电方式,直接接入AC 220V,充足后自动停止,显示绿灯三、外型尺寸及标准配置: 手持式超声波流量计: 一、概述: TcS-600B型手持式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好,具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数
※测量精度:优于1% ※重复性:优于0.2% ※测量周期:500ms(每秒2次,每个周期采取128组数据) ※电池:内置镍镉充电电池可以连续工作15小时 ※安装方式:外敷安装,操作简单、方便 ※显示:4行汉字同屏显示瞬时流量、累计流量、信号状态 ※其它功能:内置数据记录器可记录时间、累计流量、信号状态、工作时间等 自诊断,提示当前工作状态是否正常 ※信号输出:标准数据口RS232用于联网检测或导出记录数据 ※采用智能充电方式,直接接入AC220V,充足后自动停止,显示绿灯三、外型尺寸及标准配置: 固定式超声波流量计,分体式超声波流量计: 一、概述: TCS-600F型固定分体式超声波流量计利用了低电压、多脉冲发射接收原理,采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
官方网址https://www.doczj.com/doc/863579340.html, 超声波流量计安装操作规程 超声波流量计安装操作规程是怎样的呢?成都永浩机电工程技术有限公司做了以下说明,供大家参考: 一、参数设置 (1)测量管道外周长,计算外径。 外径测量 (2)给主机通电,供电范围10~36VDC,接表上的DC+和DC-端子。 (3)按“menu”键,输入11,按“Enter”键,再用键盘输入管道外径,输入完成按“Enter”键。 (4)按“∨”键,按“Enter”键再用键盘输入管道管壁厚度,输入完成按“Enter”键。 (5)按“∨”键,按“Enter”键通过按“∨”选择管道材质(0,1,2后面的单词分别代表碳钢、不锈钢、PVC材质),输入完成按“Enter”键。 (6)按“∨”键,按“Enter”键,通过按“∨”选择传感器类型,这里选“1”,插入式传感器,输入完成按“Enter”键。 (7)按“∨”键,按“Enter”键,通过按“∨”选择安装方式,一般选
官方网址https://www.doczj.com/doc/863579340.html, “V”或“Z”法安装,输入完成按“Enter”键。 (8)按“∨”键显示安装距离,安装距离可认为是两传感器之间那节管道的长度。 二、安装步骤(能焊接的管道) (1)根据仪表主机计算出来的安装距离确定两个探头的安装点,做好标记。 (2)把流量计配套焊接底座焊接到管道上。 (3)焊接底座冷却后,在底座螺纹上缠上足够生料带,把流量计配套球阀拧到焊接底座上。 (4)把专业开孔器通过螺纹拧到球阀上,打开球阀。 (5)把开孔器前端伸到管壁上,打开电钻开孔。 (6)开孔完成后,把开孔器前端退出球阀,关闭球阀。 (7)松开锁紧螺母,将传感器缩进连接螺母内。 (8)将连接螺母缠上生料带,拧紧在球阀上。 (9)打开球阀,将传感器前端推入管道。 (10)转动传感器,使上游传感器杆上的定向点对向上游(下游传感器杆上的定向点对向下游) (11)重复(2)-(10)步,安装另一个传感器。 (12)安装完成,将线接好,接线方式如下图。
目录 1. 概述 (1) §1.1 引言 (1) §1.2 主要特点 (1) §1.3 工作原理 (1) §1.4 装箱单(标准配置) (2) §1.5 正面视图 (3) §1.6 典型用途 (3) §1.7 数据的完整性和内置时钟 (3) §1.8 产品的识别 (4) §1.9 基本技术参数 (4) 2.开始测量 (5) §2.1 内置电池 (5) §2.2 通电 (5) §2.3 键盘 (6) §2.4 窗口操作 (6) §2.5 快速输入管道参数步骤 (7) §2.6 传感器安装位置的选择 (9) §2.7 传感器的安装 (10) §2.7.1 传感器的安装距离 (10) §2.7.2 V方式安装传感器 (10) §2.8.3 Z方式安装传感器 (11) §2.8.4 W方式安装传感器 (11) §2.8.5 N方式安装传感器 (12) §2.8 检查安装 (12) §2.8.1 信号强度 (12) §2.8.2 信号质量(信号良度) (13) §2.8.3 总的传输时间和时差 (13) §2.8.4 传输时间比 (13) 3.菜单窗口详解 (14) §3.1 菜单窗口简介 (14) §3.2 菜单窗口详解 (15) 4.怎样使用 (20) §4.1 怎样判断流量计是否工作正常 (20) §4.2 怎样判断管道内的液体流动方向 (20) §4.3 怎样改变系统的测量单位制 (20) §4.4 怎样选择流量单位 (20) §4.5 怎样选择累积器倍乘因子 (20)
§4.6 怎样打开和关闭累积器 (21) §4.7 怎样实现流量累积器清零 (21) §4.8 怎样恢复出厂设置 (21) §4.9 怎样使用阻尼器稳定流量显示 (21) §4.10怎样使用零点切除避免无效累积 (21) §4.11怎样静态校准零点 (21) §4.12怎样修改仪表系数(标尺因子)标定校准 (22) §4.13怎样使用密码保护 (22) §4.14怎样使用内置数据记录器 (22) §4.15怎样使用频率输出功能 (22) §4.16怎样设置累积脉冲输出 (23) §4.17怎样产生输出报警信号 (23) §4.18怎样使用蜂鸣器 (24) §4.19怎样使用OCT输出 (24) §4.20怎样修改日期时间 (24) §4.21怎样调整LCD显示器的对比度 (25) §4.22怎样使用RS232串行口 (25) §4.23怎样查看每日、每月、每年流量 (25) §4.24怎样使用工作计时器 (25) §4.25怎样使用手动累积器 (25) §4.26怎样了解电池剩余电量的工作时间 (25) §4.27怎样给电池充电 (25) §4.28怎样查看电子序列号和其他细节 (26) 5.问题处理 (27) §5.1硬件上电自检信息及原因对策 (27) §5.2工作时错误代码(状态代码)原因及解决办法 (27) §5.3 其他常见问题问答 (28) 6. 联网使用及通信协议 (30) §6.1 概述 (30) §6.2 流量计串行口定义 (30) §6.3 通信协议 (30) §6.4 功能前缀和功能符号 (32) §6.5 键值编码 (33) 7. 质量保证及服务维修支持 (34) §7.1 质量保证 (34) §7.2 公司服务 (34) §7.3 软件升级服务 (34)
超声波流量计原理分类及详细说明 一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器,就像一个渡船的船夫在横渡一条河。当气体不流动时,声脉冲以相同的速度(声速,C)在两个方向上传播。如果管道中的气体有一定流速V(该流速不等于零),则顺着流动方向的声脉冲会传输得快些,而逆着流动方向的声脉冲会传输得慢些。这样,顺流传输时间tD 会短些,而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言;根据检测的方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。 根据对信号检测的原理,目前超声波流量计大致可分传播速度差法(包括:直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。其中以噪声法原理及结构最简单,便于测量和携带,价格便宜但准确度较低,适于在流量测量准确度要求不高的场合使用。 由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的,故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差,准确度较高,所以被广泛采用。按照换能器的配置方法不同,传播速度差拨又分为:Z法(透过法)、V法(反射法)、X法(交叉法)等。 波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的,低流速时,灵敏度很低适用性不大。 多普勒法是利用声学多普勒原理,通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的,适用于含悬浮颗粒、气泡等流体流量测量。 相关法是利用相关技术测量流量,原理上,此法的测量准确度与流体中的声速无关,因而与流体温度,浓度等无关,因而测量准确度高,适用范围广。但相关器价格贵,线路比较复杂。在微处理机普及应用后,这个缺点可以克服。 噪声法(听音法)是利用管道内流体流动时产生的噪声与流体的流速有关的 原理,通过检测噪声表示流速或流量值。其方法简单,设备价格便宜,但准确度低。 以上几种方法各有特点,应根据被测流体性质.流速分布情况、管路安装地点以及对测量准确度的要求等因素进行选择。一般说来由于工业生产中工质的温度常不能保持恒定,故多采用频差法及时差法。只有在管径很大时才采用直接时差法。对换能器安装方法的选择原则一般是:当流体沿管轴平行流动时,选用Z 法;当流动方向与管铀不平行或管路安装地点使换能器安装间隔受到限制时,采用V法或X法。当流场分布不均匀而表前直管段又较短时,也可采用多声道(例如双声道或四声道)来克服流速扰动带来的流量测量误差。多普勒法适于测量两相流,可避免常规仪表由悬浮粒或气泡造成的堵塞、磨损、附着而不能运行的弊病,因而得以迅速发展。随着工业的发展及节能工作的开展,煤油混合(COM)、
超声波流量计的选型与分类 关键词:超声波流量计选型与分类多普勒便携式流量计固定式时差式 超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表。近几年来,随着技术的发展,利用超声波脉冲测量流体流量的技术发展很快,基于不同原理,适用于不同场合的各种超声波流量计得到了广泛应用,同时也对广大用户提出如何进一步的了解超声波流量计、怎样选择合适的超声波流量计,使用过程中,应该注意些哪些问题等等,上海森逸技术人员结合现国内超声波流量计的发展情况及多年来现场应用经验,对上述问题进行了探讨。 超声波流量计选型与分类: 选型主要有以下几点:管道壁厚、外径,介质,管内流量是否含有杂质,测量介质的温度,测量介质为气体时,还需要知道气体的压力,除此之外,还应根据用户实际情况和测量需要合理选型。 1、多普勒超声波流量计 换能器经过管道内液体中的悬浮颗粒或气泡后,频率发生偏移,当管道条件、换能器安装位置、发射频率、声速确定以后,通过测量频移就可得到流体流速,进而求得流体流量。只能用于测量含有适量能反射超声波信号的颗粒或气泡的流体,如工厂排放液、未处理的污水、杂志含量稳定的工厂过程液等。要注意它对被测介质要求比较苛刻,即不能是洁净水,同时杂质含量要相对稳定,才可以正常测量,而且不同厂家的仪表性能及对被测厂家的要求也不一样。选择此类超声波流量计即要对被测介质心中有数,也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深入的了解。 2、便携式超声波流量计 主要用于校对管道上已安装其它流量仪表的运行状态,进行一个区域内的流体平衡测试,检查管道的当时流量情况等。如果不作固定安装,而用于这些用途时,选用便携式超声波流量计既方便又经济。 3、时差式超声波流量计 时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比,这一原理来测量流体流量。 目前生产最多、应用范围最广泛的是时差式超声波流量计。它主要用来测量洁净的流体流量,在自来水公司和工业用水领域,得到广泛应用。 4、管道式超声波流量计 精度最高,可达到±0.5%,而且不受管道材质、衬里的限制,适用于流量测量精度要求高的场合。但随着管径的增大,成本也会随增加,通常情况下,选用中小口径的管段式超声波流量计,较为经济。 5、固定式超声波流量计 如果有足够的安装空间,使用插入式换能器代替外贴式换能器,彻底消除了管衬、结垢及管壁对超声波信号衰减的影响,测量稳定性更高,也大大减小了维护工作量。而且,由于插入式换能器也可以不断流安装,所以其应用正在不断推广。有的厂家推出了内部为数字化电路的超声波流量计,其特点是采用数字电路处理信号,纠错能力增强,取样及时,精度提高(模拟电路的精度为±1.5%,数字电路可以达到±1.0%),而且集成度提高,仪表体积大大减小,有多种信号输出模式供选择,在实际应用也取得了很好的效果。用户在使用中可以和模拟电路的超声波流量计进行比较。超声波流量计的功能选择,用户可以根据实际情况来确定。如果测量双向流体,一定要选择带有正负计量功能的超声波流量计;如果用户需要定期了解流体在一定时段有流量情况,可以选择带打印机的超声波流量计。总之,所选择的超声波流量计的功能既要满足用户需要,也不必贪多求全,造成许多功能闭置不用,而增加购买成本。
超声波流量计对管道配置要求 锐凌计量 / 2013-09-23 对双向流测量场合的管道配置:所谓“双向流测量”就是指使用同一套超声波流量计实现被测介质正输和反输时的流量测量。也就是说,这个时期正输时的仪表上游就是下个时期返输时的仪表下游。地下储气库或者目前大中型城市通常用作调峰手段的储气罐就需要这种具有双向测量功能的计量仪表。这正是超声流量计独到的特点。因此,当超声流量计应用于双向流测量场合就必须将其“下游”按“上游”的要求进行同等对待,这是实现超声流量计双向、等精度测量的重要前提。 直管段长度要求:为了降低不良流态对测量结果的影响,在流量计上下游安装一定长度的直管段就是一种常见的基本手段。从准确计量的角度来看,上下游直管段长度越长改善流量计测量性能的效果就越明显。但是,测量现场往往由于受场地征用(特别是海上作业平台)、材料供应以及建设施工成本等诸多客观因素的限制,又期望该长度越短越好。因此,兼顾这两方面的愿望并提出最低限度的直管段长度要求也是GB/T18604—2001标准的主要任务之一。 在超声波流量计直管段的配置长度上, AGA·NO·9号报告提出:“尽管制造商推荐的安装作法不尽一致,但一般都要求流量计的上游至少需要5~10D的直管段、下游至少需要3D直管段。 为了体现标准具有可操作性这一特点,根据上述标准或报告的建议,结合国内生产现场的实际情况,同时参考了部分超声流量计生产厂商的意见,在标准中尝试性地给出了一个有关超声流量计上下游直管段长度配置的技术规定或要求,即:在不需安装整流器的情况下,多声道超声流量计上游的最短直管段长度应为10D,下游最短直管段长度应为 5D;如果使用整流器,则整流器的安装位置及相应的配管长度应咨询生产厂商。 超声波流量计对直管段的质量要求 台阶及凸入物:在超声流量计上下游所要求的最短直管段长度范围内(测量管)出现的任何台阶及其它凸入物都将引起被测介质流态的改变,从而增大流量测量的不确定度。但事实上,只要对所用配管进行认真选择,或者采取对管道内壁进行适当镗制,或者根据现场的管道条件对制造厂商提出所用超声流量计必须达到的内径要求等手段,就可以避免各连接点台阶的出现,从而实现直管段与超声流量计之间的等径连接或良好匹配;另外,在施工组装过程中,采取将连接的内壁焊缝打磨平整或适当扩大法兰连接的垫片内圈直径等措施也可以避免凸入物及其它扰动性杂物障碍。因此,对台阶及凸入物的限制既是必要的,也是可行的。②内表面:如果在流量计本体内部及其测量管内壁存在着锈蚀、油污或硫化铁粉等其它附属物,一方面可能会改变测量管道的实际内径,另一方面又可能会增大测量管内壁的平均粗糙度,其次也可能会导致声波(脉冲信号)在表体内壁反射时出现发散和衰减现象。所有这些因素都有可能对测量结果造成严重的影响(ISO/WD17089认为,由此造成的测量偏差有可能超过1%),因此对表体及测量管内表面提出要求和限制也是实现准确计量的基本前提之一。 温度计安装 温度计的安装应主要考虑如下三点:感温元件应有足够的长度,以保证被测介质与测温元件之间有充分的接触面积;②对流态造成的影响尽可能地小;③在正常的测量过程中不会因气流冲刷等原因引起感温元件的折断或其它机械损伤。 声学噪声干扰 超声流量计是一种以声学原理为基础的测量仪表,因此现有的超声流量计对于噪声,特别是对来源于被测介质内部由于高速度、大压差等减压设备造成的超高频噪声,尤为敏感,从而影响到该种流量计的正常运行,为了确保超声流量计的正常工作,最为有效的方法就是远离噪声源或咨询制造厂家。 整流器的作用
