锅炉规范附录公式及详细说明：

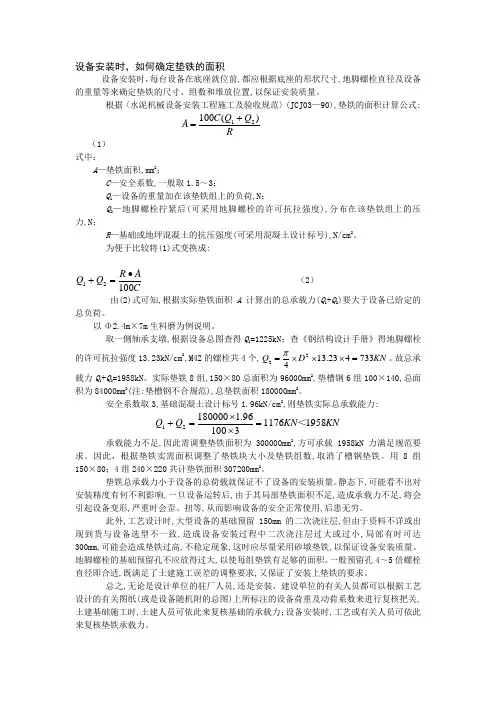

当垫铁组放在混凝土基础或地坪上时，其面积可按下述近似公式计算：
A=C
式中 A——垫铁面积，mm2；
C——安全系数，可采用1．5～3；（我们一般取2.3）
Q1——设备等的重量加在该垫铁组上的负荷，N；（1Kgf=9.81N）
Q2——地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后，所分布在该垫铁组上的压力，N；（即拧紧力，可通过地脚螺栓材料的许用应力进行计算，Q2的计算公式见下文）
R——基础或地坪混凝土的抗压强度(可采用混凝土设计标号)，Pa。（如混凝土设计标号为C20，那么其抗压强度就是20MPa，即是20×106Pa）
举个例子：某设备重500吨，共10根主柱承受，每根柱底4根M36地脚螺栓。那么每根柱就是50吨（实际每根柱承力一般都不一样，设计院图纸上都给出了每根柱的承力，具体计算时必须逐根查阅）。设地脚螺栓材质为A3钢，就A3而言，取其许用应力[σ]为1300 Kgf/cm2，（各种材料的许用应力可以查表得）。
Q1=50×103 Kg×9.81N/Kg=490500N
Q2=
其中d为螺栓直径cm，[σ]为地脚螺栓材料的许用应力，n为一根柱底地脚螺栓数。
所以，Q2=
=3.14×（3.6cm）2×1300 Kgf/cm2×4÷4×9.81
=518976N
那么，某一根柱柱底垫铁面积为：
A=C
=2.3×106×（490500+518976）÷（20×106 ）mm2
=116090 mm2
注意：上面的方法你参考一下吧，计算时要注意单位的换算。每根柱子都要计算，集团公司对计算公司要检查。如果实际计算出面积太大了，有时会出现把底板下摆满都不够的不合理现象，那就降低一下安全系数吧。
