第一章净化岗位任务
净化岗位任务
将电石炉产生的尾气经过净化装置净化除尘后送到气烧窑。
净化岗位概念
控制压力和温度，稳定两个指标（CO含量≥65％，流量≥3000m3/h）。
净化岗位职责
净化岗位定编定员
净化中控每班每车间一人
净化巡检每班每车间各二人
岗位职责
1.电石炉产生的尾气进行净化除尘。
2.保证送往石灰窑燃烧的尾气指标正常。
3.保证各类净化装置的运行正常。
4.本岗位卫生区域的打扫。
净化巡检路线
净气风机空冷风机埋刮板机过滤器空冷器粗气风机
水冷蝶阀
第二章工作原理
电石尾气净化岗位工作原理
利用旋风除尘器和布袋出尘器将电石炉尾气中的粉尘由含尘量：50-150g/ Nm3降至：50mg/ Nm3以内。
净化系统设计原理
利用旋风除尘器和布袋出尘器将电石炉尾气中的粉尘由含尘量：50-150g/ Nm3降至：50mg/ Nm3以内。
第三章工艺流程
净化系统工艺流程图
流程简述
电石炉产生的尾气温度在600℃～850℃，经过两级旋风空冷除尘器冷却，将气体冷却至200℃～265℃之间，同时将气体中大颗粒的粉尘捕集下来。温度控制在200℃～265℃之间主要原因是：一、防止焦油在低于200℃时析出，堵塞管路；
二、防止温度过高，损坏过滤器及风机设备等，经过滤器除尘过的气体经风机增压后送至气烧石灰窑使用。电石炉尾气经旋风冷却器冷却后进入布袋过滤器过滤，过滤后的气体经净气风机输送至增压风机将气体增压至气烧石灰窑所需压力后进入气烧石灰窑燃烧，过剩气体可通过泄放烟囟或气烧窑上放空排出。经旋风空冷除尘器滤下的粉尘和布袋过滤器同滤下的粉尘由密封式链板机输送至粉尘总仓。整个系统的泄压、防爆均采用计算机自动控制，系统设有几个切换点，如：过滤器入口温度高、气体中氢含量高、气体中氧含量高等危及人身及设备安全的信号，计算机即刻将净化系统切断，将气体从荒气管道放空等等。
第五章工艺指标
炉压30～-20Pa
过滤器入口压力0.1～3KPa
过滤器进出口压差＜3KPa
过滤器入口温度160～265℃
污氮过滤器出口氧含量＜2%
氢气含量≤16%
氧气含量≤2%
灰仓料位20%-80%
净气出口尾气温度≥180℃
第六章正常操作要点
第一节操作要点概念化
净化操作
概念：控制压力和温度，稳定两个指标（CO含量≥65％，流量≥3000m3/h）。1.通过调节PCV101A开度、主烟道阀门开度或联系气烧窑调节控制炉压在30～-20Pa。
2.必要时敲击管道、设备等保持畅通，从而控制过滤器入口温度、压力。
3.在线分析与手动取样相结合，防止空气进入系统发生爆炸。
第二节操作方法
尾气净化岗位正常操作要点
1.粗气风机启动后，通过出口的压力控制阀PCV101A控制炉压，基本接近大气压。
2.如果净化系统停止运行，关闭净气烟囱水冷蝶阀，炉气走粗气烟囱，点火燃烧，炉气压力由粗气烟囱压力控制阀PCV101B控制。
3.在正常净化系统工作情况下，PCV101B关闭充当截止阀。
4.当尾气送往气烧窑使用时，净气烟囟的压力控制阀PCV104A关闭。
5.如果供给气烧窑气体过剩，则可以从增压风机侧排气烟囟或窑上烟囱排气燃烧。
6.操作工加强与气烧窑岗位联系，通过放空或加减量稳定炉压。
7.当过滤器进口温度达到245℃，启动1#冷却风机；当过滤器进口温度达到250℃，启动2#冷却风机；当过滤器进口温度冷却到235℃时，停1#、2#冷却风机。
8.每班对系统进行检查是否存在漏点，防止空气进入系统引起爆炸。
第三节工艺连锁
工艺联锁及相关数值
净化岗位联锁停车
粗气风机跳闸；
粗气风机跳闸；
PCA101A关闭；
炉变停；
氧含量≥2%；
氢含量≥16%
过滤器入口温度≥265℃
第七章开停车及置换方案
第一节系统开停车方案
净化开车置换方案
1.关闭副烟道水冷蝶阀。
2.开启副烟道水冷蝶阀处的氮气阀，一级空冷器进口处的氮气阀、一二级空冷器下部的氮气阀、1＃、2＃、3＃过滤器进口处的氮气阀、埋刮板机尾部的氮气阀，开PCV104A,对净化系统用氮气进行置换。
3.联系气烧窑开启窑上放空阀门，关闭PCV104A,让氮气顺流程通过PIV116、增压风机、PCV104B,对气烧窑管道、设备进行置换。
4.在窑上取样点取样分析，待分析合格后方可开启净化。
净化停车置换方案
1.净化停车后打开主烟道水冷蝶阀，关闭副烟道水冷蝶阀。
2.开启副烟道水冷蝶阀处的氮气阀，一级空冷器进口处的氮气阀、一二级空冷器下部的氮气阀、1＃、2＃、3＃过滤器进口处的氮气阀、埋刮板机尾部的氮气阀，开PCV104A,对净化系统用氮气进行置换。
3.联系气烧窑开启PCV106放空阀门，关闭PCV104A,让氮气顺流程通过PIV116、增压风机、PCV104B,对气烧窑管道、设备进行置换。
4.在增压风机出口取样点取样分析，分析合格的数据为：H2+CO的浓度≤0.5％。
第二节单元或单装置开停车方案
开车方案
开车前的准备工作
1.对各过滤器按要求进行检查，保证完好。
2.对各风机（包括粗气风机、净气风机、冷却风机）进行详细的检查，保证完好。
3.各仪表连接、控制系统检查无误。
4.对其它设备进行检查，保证完好。
5.检查水压、氮气压力、空气压力符合要求。
开车步骤
1.按系统置换方案对全系统进行置换。
2.从净气烟囱和增压风机出口取样点分别取样进行分析，O2≤0.8%为合格。
3.关闭PCV101A和PCV104A阀门。
4.检查所有连锁全部解除,并点击连锁复位确认。
5.检查各运转设备的连锁情况以及现场开关是否打到自动。
6.将空冷风机连锁投入。
7.点击电脑上净化启动标识启动净化。
8.净化启动后，将净气水冷碟阀全部打开，将PCV104A打到自动调节，压力设定值为1.5KPa或者根据炉压人控调节PCV104A开度。
9.缓慢开启PCV101A，同时缓慢关闭荒炉气水冷蝶阀，保持炉压稳定。
10.运行稳定且尾气CO含量上升至30％后联系气烧窑并气。
11.当气烧窑岗位启动增压风机，PIV116A开启后，密切关注PCV104A是否连锁关闭，如连锁失效，应手动关闭PCV104A。这时候，通过手动或自动控制PCV101A调节炉压。
12.加强与气烧窑岗位之间的联系，保证系统稳定运行。监控好过滤器前压力，如炉压过高，及时联系气烧窑调整。
13.开车正常后投入所有连锁，关闭荒炉气水冷蝶阀。
停车步骤
1.联系电石炉中控、气烧窑净化停车。
2.待气烧窑将尾气切断后，手动按停净化按钮，尾气净化系统则按下列程序自动停车：〃PCV101A关闭，粗气风机、净气风机停止。
〃延时5分钟同时停过滤器反吹电机、过滤器星形排灰机、链条式埋刮板输送机、污氮风机。
3.按停止按钮停空冷器排灰电机、冷却风机等。
净化检修方案
全密闭电石炉尾气治理及综合利用 摘要：与环境意识的不断改进,开发节能环保的电石行业已是当务之急,它还电石行业带来了巨大的机遇和挑战,我公司积极响应国家号召电石生产,充分利用电石炉尾气,干洗后使用电石炉尾气气烧石灰窑,电石渣水泥的干燥乙炔工艺，实现废气、废渣的综合利用，实现电石炉的零排放。如何进一步利用电石炉废气，充分利用电石渣，充分利用粉体，减少废气排放和环境污染，降低生产成本，已成为当前社会企业不能等的课题。 关键词：密闭电石炉；气烧石灰窑；尾气；电石渣； 电石是一个高能源消耗、高排放行业,为了呼吁国家节能减排的重要任务,从使用电石炉尾气,尾气余热利用,电石渣替代石灰石生产水泥的讨论,不仅节约成本,实现废气的综合利用,渣。实现循环经济，降低电石和水泥行业的生产成本，减少环境污染，是电石生产的必然发展趋势。 一、大型密闭电石炉尾气综合利用基本途径 1.电石炉尾气。大型密闭电石生产中产生出高温炉气400~600℃，主要成分CO。其主要化学反应方程式为：CaO+3C—>CaC2+CO↑，其中CO约占气体总量的75~85%，炉气的成分取决于石灰的品质，石灰的煅烧程度至关重要。而采用大型密闭式电石炉生产每吨电石一般副产炉气450Nm3左右，折合标煤约0.17吨，可满足生产1吨石灰所需的能源。 2.气烧石灰窑。电石炉尾气稳定后，其热值为2600Kcal/Nm 3，热值比较高，利用价值极高。所以，在电石生产中，配有套筒石灰窑装置，将所产生的炉气CO经过除尘、净化、冷却后送往石灰窑作为燃料使用，变废为宝，不仅实现了资源的有效利用,而且保护环境，实现了尾气的有效利用。气烧石灰窑是以CO作为燃料煅烧石灰石，气体在窑内分布均匀，煅烧石灰活性高、反应性能好，产量高、能耗低。同时，保证了电石生产稳定的高质量石灰原料，炉况稳定，电极易操作，电耗低。 二、全密闭电石炉尾气的治理和综合利用现状 当前，我国国内现存三种密闭电石炉尾气除尘和利用技术，其分别是湿法回收炉气后再利用、直接利用后除尘和干法除尘后再利用。 1.湿法回收炉气后再利用。湿法回收炉气技术可以在短时间内就可以将高温炉气降到饱和温度，温度降低可以使焦油硬化、析出，特点是快速洗涤，易于熄火。湿法净化系统其工艺流程如图1所示。 图1湿法回收炉气后再利用 该系统的特点是按照炉气的走向依次串联设置有带有刮板的炉气洗气机、粗洗一塔、粗洗二塔以及精洗三塔。炉气和水流形成逆向流程，在洗气机的出水口放置旋液分离器，分离器中的上清液回送至一塔的逆流段。回收的炉气被送入锅炉进行燃烧，产生的蒸汽供厂内生活取暖使用。在除尘工艺中使用机械刮板式洗气机，是因为降温后由于烟气中含有的少量焦油会析出,沉积下来的污垢通过机械刮板被挂掉，有效解决了除尘初期的积垢、堵塞问题，确保系统正常运行。洗涤产生的污水，很大一部分被循环利用。湿法回收利用工艺在技术上比较成熟，但是其系统复杂，隐患多，维护费用高，动力消耗大，而且会产生二次污染，与现在倡导的循环经济理念不相符，不适合大范围推广。 2.直接利用后除尘。该工艺使用炉气在余热锅炉内进行燃烧，分解气体和灰
电石炉尾气净化系统培训教材 前言 净化系统在电石公司电石循环产业链中，占据着很重要的位置。如果净化系统出现问题，直接影响到石灰、兰炭和电石的产量。所 以说，净化系统是否能安全连续的运行是与电石公司业绩直接挂钩的。 学习和掌握净化系统的操作知识是必要的也是紧迫的。本次主 要就净化系统的操作、巡检和安全生产技术规程做讲解。 一、炉气特性 电石炉生产过程中，在投料、物料焙烧、出电石等不同生产阶 段的烟气温度和烟气量是不同的，可分为电石炉出炉烟尘和电石炉 尾气烟尘。电石炉尾气温度为500-850℃，瞬间温度1000℃,含尘量100-150g/Nm3。炉气含CO达70-90％, 是一种热值较高气体，同时含有一定量焦油等，炉气热值为2600－2700大卡/Nm3。 尾气烟尘经过降温除尘后，气体成分97%是一氧化碳，3%其他气体。因此电石炉尾气除尘系统，也称电石炉尾气净化系统。 2、净化系统的操作 设备启动前准备 设备正常启动操作 设备正常停车操作 电炉低负荷生产，净化系统运行操作 一氧化碳送气烧窑开停车操作
1、设备启动前的操作 炉气净化系统启动前，专业巡检人员，要对风机油位、风机的 循环冷却水、风机电机、卸灰阀（电机）、刮板机（电机）、电动阀门、氮气压力、空气压力、电器自控以及所有防爆膜进行检查，一 切正常后，才能启动净化系统。 风机连轴箱油位： 连轴箱有无漏油， 连轴箱油位不能低于油位显示窗口的1/3. 造成后果：连轴箱温度过高轴承损坏。 风机的循环冷却水： 风机连轴箱的循环冷却水 在二楼集水槽处观察净化风机的循环冷却水回水是否正常（有 无回水）。 造成后果：连轴箱轴承温度过高轴承损坏。 卸灰阀： 净化巡检时观察卸灰阀是否工作（电机是否烧坏、卸灰阀内部 卡死)。电机烧坏时及时更换电机，卸灰阀内部卡死时必须排除故障，排除不了及时更换卸灰阀。 造成后果：如未及时发现卸灰阀不工作可造成部分布袋烧坏和 净化不能开启
电石炉大修开炉方案 一、工作任务及工作范围 1.1工作任务 检查电石炉大修后的必备开车条件，并执行工艺操作。 1.2工作范围 备料→原始装炉→送电→焙烧电极→出炉至满负荷。 二、开炉前的检查内容： 2.1设备 2.1.1配料系统设备完好，具备正常开车条件。检查标准参照《配料岗位操作规程》执行。 2.1.2供水系统试压试漏，已证实水路畅通且无泄漏；设备运转正常，阀门开关灵活。 2.1.3油压系统试压试漏，已证实组合把持器具备正常补充、压放和提升电极功能。 2.1.4电极机械制动装置已就位并符合高度要求(把持器所能下降的最低位置)。 2.1.5工具齐全（料面处理、出炉）；电石小车、电石锅已备齐；运输系统（卷扬机、轨道、导轮等）经确认能正常运行。 2.1.6行车试运正常。 2.2电仪 2.2.1电网运行正常，120小时内无电网停电检修。 2.2.2电路导通，各部位绝缘符合要求（用直流焊机检查）。
2.2.3各表计（温度计、热电偶、压力表、电流表、电压表、功率表、H2表、O2表等）已确认校验准确无误。 2.2.4电炉变、烧穿变经送电试运行无异常。由35KV受电始端至电极把持器接触元件，由6KV至烧穿变压器及接触器符合投运条件。高压补偿器符合投运条件。 2.2.5监视系统与检测系统投运正常。 2.3工艺 2.3.1原料符合工艺要求，且石灰窑具备相应加量生产条件。 2.3.2循环水经检测符合工艺指标。 2.3.3电极糊经检验合格并满足电极糊柱高度要求。 2.3.4装置空气、压缩空气与氮气系统运行正常，压力与流量满足工艺需求。 三、操作要点 3.1 电极工作端长度保留在2.2—2.5m之间，电极入炉深度保留在1.1—1.3 m 之间。 3.2各方条件具备方可送电。 3.3装料、送电开车应连续进行，防止炉料粉化。 3.4切忌石灰进入启动缸内。 3.5装料后送电前，应检查闭料阀灵活可靠。 3.6掌握好加热元件的投停时机。 3.7注意弧光与电流的把握尺度。 3.8防止电极过焙烧与欠焙烧。
密闭电石炉尾气净化综合利用的工艺布置及注意事项在密闭及高温环境下，密闭电石炉中会伴随有碳素原料的不完全燃烧及分解，从而产生大量电石炉尾气。本文系统介绍了电石炉尾气净化工艺流程及其后续回收利用装置的工艺布置。 在电石生产中，实行清洁生产是必要的，但不能仅仅停留在清洁生产的层面上，还要深度思考循环经济理念的应用，发展循环经济。电石炉尾气含尘量大，温度高，并含有部分焦油等粘性物质，单座30000kVA密闭电石炉尾气量为2525Nm3/h，直接进行烟尘治理难度很大，国内开发的尾气直接燃烧净化技术，经生产实践证明是成功的。 该技术针对电石尾气的具体特点，认为尾气先净化后利用难度大。而直接送入电石尾气锅炉作为燃料，燃烧后再除尘大大降低了袋式除尘器设计和使用难度。同时利用了尾气潜热和显热，产生蒸汽加以利用。该技术已经在国内多家密闭炉电石生产厂家推广使用，取得了较好的经济和社会效益。 电石炉尾气净化的工艺流程分为两部分：干法净化、水洗净化。 干法净化工艺流程简述 净化气体在电石炉及净化系统全密闭的状态下生成，并且炉气的温度通过控制冷却风机的台数来调节，使炉气温度控制在220℃~280℃之间运行，否则炉气将冷却析出焦油，造成淤积管道，黏结阀门或烧损过滤器布袋等严重后果。 电石炉内产生的炉气温度为500℃~900℃，炉压0mmHg~5mmHg（0Pa~50Pa）。当过滤器工作时，灼热的炉气经过水冷烟道，温度下降到500℃左右，经一级旋风除尘器，再经三级空气
冷却器，炉气温度降为250℃~280℃，未净化的气体称之为粗气，尾气经粗气风机升压后并列进入3台过滤器中，过滤器内设置有聚四氟乙烯材料和玻璃纤维丝编织的耐高温过滤袋，将尾气中的粉尘过滤下来。 净化后的气体中粉尘含量为50mg/Nm3，在这之前，旋风除尘器及空冷器已将大颗粒粉尘滤下，从过滤器出来的气体，则称为净气。净气被净气风机送往用户做燃料燃烧，也可以送往下一工段进一步净化用于更高要求的用户使用。 从电石炉至净气风机出口的这段我们称之为干法净化。后续的进一步净化因为采用了水这一介质，我们称之为水洗净化。 水洗净化工艺流程简述 由净气风机出口送出的尾气，经过尾气总管送至喷淋塔、洗涤塔尾气与塔顶部喷下的水溶液逆流接触脱出尾气中的粉尘、焦油，并进一步降温至40℃左右，再经过气柜进行缓冲后送入罗茨风机输送给用户。 经湿法净化后的尾气可以用于热电厂的燃气锅炉代替煤粉燃烧炉气后产生蒸汽，带动汽轮机进行发电以及蒸汽的供应；也可以用于粒碱项目代替天然气加热熔岩炉。这两项技术已经在新疆天业进行使用并取得了良好的效果。一氧化碳还可以用于制作甲醇，及乙二醇等化工产品，市场前景广阔，有着客观的经济利益。 电石炉尾气净化工艺布置注意事项： 1）因为一氧化碳属于无色无味易燃易爆，有剧毒的高危气体，整个系统须保持正压以避免空气中的氧气进入系统发生安全事故； 2）因为从电石炉出来的尾气温度较高，因此输送炉气的管道上须布置自然补偿弯或者补偿装置用于消除线性膨胀应力； 3）因为在电石的生产过程中伴随有原料水分的蒸发及后续水洗净化工段水溶液中的饱和水随尾气的流动，故当温度低于水的露点时便会有液态水的析出，在管道的建设过程中需要分段的对管道进行放坡并在最低点设置排水阀定期排出管道内的水，防止积水过度，增加管道的阻力，及防止管道发生变形；
电石炉烟气利用及除尘设施改造项目建议
第一章项目提要一、项目名称： 7500KV A电石炉除尘设施改造。 二、建设单位： 甘肃金达化工有限责任公司 三、建设单位法定代表人： 田宗宪 四、建设地点： 靖远县北湾镇工业区 五、建设性质： 技术改造 六、建设项目负责人： 田宗宪 七、项目设计单位： 河北省泊头市兴泊除尘设备有限公司 八、主管部门： 靖远县发展和改革局
第二章企业概况 甘肃金达化工有限责任公司地处靖远县北湾镇高崖村，属私营化工企业。 现已具备年产双氰胺2500T、石灰氮10000T、电石22000T的生产能力。 二00七年末，公司资产总额达到3078万元，固定资产总额2450万元，负债总额360万元。全年产品销售收入6000万元（不含税），实现利税430万元，取得了良好的经济效益。 第三章项目及可行性 一、项目内容 对7500KVA电石炉除尘设施进行改造，增加利用电炉烟气的高温特性对生产原料兰碳进行烘干。 二、项目的技术可行性 本次对7500KV A电石炉除尘设施所进行的技术改造，是由该设施原来的设计建造者泊头市兴泊除尘设备有限公司负责实施的。该公司的
设计科学合理，实用性强，已在多家企业实施，并取得了良好的经济效益。通过参观学习，结合我公司7500KV A电石炉的烟气产生情况，该项目是可行的，建成投产后产生的经济效益将是明显的。 1、电石炉烟气参数 7500KVA电石炉在冶炼过程中产生的烟气流量一般在35000—45000m3/h，烟气出口温度在300—400℃。 2、7500KVA除尘器的工作原理及性能 7500KVA电石炉选用240ZC600（Z C–240×2）回转反吹扁袋除尘器，此除尘器为分室离线型，除尘器主要结构由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置组成。 其工作流程为：电石炉高温烟气先进入风冷却器，经过冷却后，温度降至180℃左右，然后通过管道，温度降至150℃左右进入布袋除尘器，净化后经过引风机排入大气，出口含尘浓度≤50mg/m3以下，达到环保要求。(见图一) 其工作原理为含尘空气从除尘器的进风均流管进入分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均进入中箱体，吸附在滤袋的外表面上，干净气体透过滤袋进入箱体，并经各离线和排风管入大气。随着过滤工况的进行，滤袋上粉尘越积越多，当设备阻力达到限定的阻力值（一般设为1500pa）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离
电石炉尾气的处理和综合利用 顾丽萍 （宝钢工程技术集团有限公司，上海 201999） 摘要电石乙炔是基本的化工原料，在化学工业的发展史上起过极为重要的作用。由于近年来世界石油化工高速发展，在发达国家已由乙烯、丙烯取代了电石乙炔的地位。根据我国化学工业的生产状况以及能源资源现状，电石作为化工原料还会在我国存在相当长的一段时间，而电石炉是高能耗、高污染设备，电石炉在生产过程中会产生大量高温的含尘尾气（烟气），这些尾气处理不当，会影响操作人员的健康，排入大气就会对环境产生污染。而电石炉的尾气中含有大量CO，又是一种可利用的能源介质。本文主要针对电石炉尾气的特性，对电石炉尾气进行收集、净化处理，使电石炉尾气满足清洁能源的要求，这样既改善了电石炉的操作环境，又变废为宝，节约了能源，提高了企业的经济效益，同时符合《电石行业准入条件》的规定。 关键词电石，电石炉尾气，净化，综合利用 Manage and Integrate Utilize the Exhaust Gas of Calcium Carbide Furnace Gu Liping (Baosteel Engineering & Technology Group Co., Ltd., Shanghai 201999, China) Abstract Acetylene derived from calcium carbide is the elementary raw chemical material which had played a significant role in chemical industry developing history. As the result of the high speed expansion of world petroleum chemical in recent years, it has been replaced by ethane and propylene in developed countries. Based on the status of production and energy sources of chemical industry in our nation, calcium carbide will have been used as raw chemical material in a quite long time. As calcium carbide furnace is high expand energy and high pollution facility, it will produce a large quantity of high temperature exhausted gas during production process. Those exhausted gas will impact operators’ health and cause environmental pollution if it was mishandled and been emitted into the atmosphere. There is a great amount of carbon monoxide in exhausted gas of calcium carbide furnace which can be used as a kind of energy medium. Basing on the characteristic of exhausted gas of calcium carbide furnace, this thesis mainly introduced how to collect, purify and manage those exhausted gas in order to meet the standard of clean energy. Thus it not only improved the operation environment of calcium carbide furnace but also make it possible to recycle and save energy which will increase the economic benefit of enterprise and finally correspond the regulation of Access conditions of calcium carbide industry. Key words calcium carbide, cxhausted gas of calcium carbide furnace, purify,integrate utilization 1引言 电石是基本的化工原料，其利用丰富廉价的石灰石、炭材为资源，生产出低成本的电石，从而满足PVC 等产品对电石的需求，对于延伸产业链、发展循环经济、提升市场竞争力、增强企业抵御风险能力，具有十分重要的意义。而电石炉是高能耗、高污染设备，电石炉在生产过程中会产生大量高温的含尘尾气（烟气）， 顾丽萍，女，工学士，高级工程师，长期从事燃气工程的专业设计与研究工作，guliping@https://www.doczj.com/doc/b23214280.html,
广东化工 2019年第5期· 160 · https://www.doczj.com/doc/b23214280.html, 第46卷总第391期电石炉气净化技术研究进展 张礼树，张杰，韦光建 (四川天一科技股份有限公司，四川成都 610225) [摘要]我国现有电石生产企业200多家，每年产生的电石炉气超过150亿m3，绝大部分被放空，既严重污染大气环境，又造成CO资源的极大浪费。电石炉气经净化后可以实现一氧化碳等资源的利用。完整的电石炉气净化过程包括脱粉尘、除焦油、耐硫脱氧、脱硫、脱磷砷和氟氯等工序，西南化工研究设计院有限公司通过几年潜心研究，开发了一整套电石炉气净化提纯技术。 [关键词]电石炉气；一氧化碳；净化；技术 [中图分类号]TQ028.8 [文献标识码]A [文章编号]1007-1865(2019)05-0160-03 Research Progress of Carbide Furnace Vent Gas purification Technology Zhang Lishu, Zhang Jie, Wei Guangjian (Sichuan Tianyi Science and Technology Co., Ltd., Chengdu 610225, China) Abstract: There are more than 200 calcium carbide factories in China, which produce over 1.5 billion cubic metres of calcium carbide furnace gas every year. Most of the calcium carbide furnace gas was exhansted, which not only seriously polluted the environment, but also caused a great waste of carbon monoxide resources.The carbon monoxide resources can be utilization after purification. The purification process of calcium carbide furnace gas includes dust & tar removal, sulfur-tolerant deoxidation, desulfurization, phosphorization-arsenic removal and fluorine-chlorine removal. The SWRDICI developed a set of purification technology for calcium carbide furnace gas after years of hard work. Keywords: carbide furnace gas；carbon monoxide；purification；technology 1技术与市场需求 我国现有电石生产企业200多家，据不完全统计，我国每年产生的电石炉尾气超过150亿m3，绝大部分被放空或“点天灯”，既严重污染大气环境，又造成CO资源的极大浪费。2008年以来，我国开始逐步淘汰落后的开放式电石炉，推广密闭电石炉。如果我国全部电石生产都改用密闭式电石炉，按当前的电石产量，每年仍将产生70亿立方米的电石炉气，规模巨大。若作为碳一化工原料，每立方米价值按1.5元计，相当于每年回收价值135亿元的CO气。 密闭式电石炉每生产一吨电石副产电石炉尾气约400 Nm3。电石炉气的典型组成[1]见表1。 表1 电石炉气组成 Tab.1 Composition of carbide furnace gas 序号名称化学式含量/% 含量/(mg/m3) 1 一氧化碳 CO ＞74~84.5 2 氢气H2＜2 3 甲烷 CH4＜0.5 4 二氧化碳 CO2＜2~10 5 氮气N2＜1~8 6 氧气O2＜0.2~0.6 7 其它＜1~5 8 氢氰酸 HCN ＜0.3 9 硫化物硫化氢H2S ＜519 10 硫醇 RSH ＜250 11 羰基硫 COS ＜268 12 二硫化碳 CS2＜3165 13 元素磷P4＜25 14 磷化氢 PH3＜20 15 砷化氢 AsH3＜0.3 16 氟化物(F) SiF4＜ 17 粉尘＞(150~200)×103 18 气体温度400~800 ℃ 19 气体压力微正负压 电石炉尾气中包含硫化物、磷化物、砷化物、氟化物、氯化物等高污染物质。仅按密闭式电石产量1000万吨计，每年共产生电石炉尾气40亿Nm3以上，有53万吨粉尘、6000吨焦油、1810吨磷化物、6500吨硫化物等有毒物排入大气。若采用清洁净化技术，99 %以上的粉尘、焦油、磷、硫废物可以无害处理利用，每年可回收利用的CO资源，折合标准煤209万吨以上、减排200万吨CO2。 电石炉气净化后可作为燃料使用。南京苏冶钙业技术有限公司刘银江等[2]发明了一种电石炉尾气的燃烧利用装置，电石炉的尾气排放接管、热交换器、除尘器、加压风机、燃烧器依次串联，燃烧器的喷嘴伸入热工窑炉内。电石炉尾气经热交换器降低温度，进入除尘器除尘，再经加压风机加压，被送入燃烧器的燃气管，最终将电石炉气喷入热工窑炉内燃烧。电石炉尾气的燃烧利用装置与热工窑炉及窑尾除尘系统结合，用于生产石灰或其它产品或用于物料烘干。 除此之外，电石炉气经净化提纯得到CO和氢气，还可作为 [收稿日期] 2019-02-14 [作者简介] 张礼树(1962-)，男，四川泸州人，高级工程师，主要研究方向为变压吸附及碳一化学。
电石炉生产自动化解决方案 一、前言 电石生产装置的开关量点数很多，自控方案是比较复杂的，联锁和顺序控制很多，而普通的回路控制几乎没有。联锁程序主要包括：干燥尾气温度联锁、输送系统联锁、除尘器联锁、大除尘输送联锁、电炉尾气温度和压力联锁、压放设备联锁、液压系统联锁、液压系统卸荷联锁。顺控程序包括：碳素和石灰的输送控制、电炉配料和加料控制、电极压放控制、电极上拔控制、大除尘清灰卸灰控制。另外，电极的升降也是复杂控制。 二、工艺流程简介 三、控制方案 3.1干燥尾气温度联锁 干燥尾气温度联锁是为了保护给干燥尾气除尘的布袋除尘器的。当尾气温度高时需要开启混风阀，将冷的空气混入尾气中再进入布袋；而当温度达到高高限
报警时，则需要关闭尾气进除尘器的阀门，将尾气直接放空，以避免烧坏布袋。 3.2输送系统联锁 图四上料系统 输送系统联锁程序是在输送过程中，当后面的设备出现故障时联锁前面的设备也停止，以防止堆料、卡料而损坏设备。联锁的顺序是：炉顶皮带→滚动筛→挡边皮带机→输送平皮带→碳素称重皮带或石灰振动给料机 3.3除尘器联锁
图二净化系统 除尘器联锁是在卸灰过程中，如果卸灰阀出现故障（阀门开关反馈没到位或者电机不转）要联锁停止灰仓振荡器并关闭正吹和反吹阀门，同时将该布袋除尘器切除到离线状态。 3.4大除尘输送联锁 在大除尘布袋除尘器卸灰过程中，如果后面的设备出现故障时联锁前面的设备也停止，以防止堆料、卡料而造成设备的损坏。联锁的顺序是：大倾角皮带→埋刮扳机C →埋刮扳机A和B。 3.5电炉尾气温度和压力联锁 当干燥尾气的温度超高时，为了保证后面大除尘的布袋除尘器不被烧坏，将采取一系列的措施。措施包括：立刻开启已投入联锁的、尾气温度最高的电炉的混风阀；待30秒后，如果温度仍没有恢复到正常值，则开启已投入联锁的、尾气温度第二高的电炉的混风阀；待60秒过后，如果温度仍没有恢复到正常值，则开启尾气最后一个电炉（已投入联锁的）的混风阀；待90秒过后，如果温度仍没有恢复到正常值，则将投入联锁的电炉的放散阀全部开启。而采取了措施后，
30000KV A 电石炉炉气净化岗位操作规程 文件编号： 版本：A 分发号： 审核：日期： 批准：日期： 受控状态：持有者： 2013年月日发布 2013年月日实施
电石炉炉气净化岗位操作规程 一、岗位基本任务 1、负责电石炉净化系统的开车、正常运行、停车操作，实现炉气利用和烟气达标排放。 2、负责电石炉净化系统的相关参数调整工作。 3、负责电石炉净化系统的控制操作。 4、负责净化系统运行工作的管理。 5、负责岗位的设备巡视。 二、操作方法 1、开车前的准备及检查工作 1.1过滤器启动前的准备及检查工作 1.1.1检查所有氮气管路是否连通，特别是链板机及各电机用于轴密封的氮气。 1.1.2检查电机的旋转方向，如反转，应调整到正确的旋向。 1.1.3必须在开始检查、维修之前切断电源。 1.1.4必须在开始检查、维修之前用氮气置换、排放一氧化碳,在确定一氧化碳化验结果为0 后，使用压缩空气对过滤器内进行清扫，保证过滤器内的氧气含量>18%。 1.1.5过滤器必须在检查、维修之前从约200℃的操作温度冷却下来。 1.1.6启动后检查和调整粗气风机的转速（压力调节阀）将电石炉的炉压控制到规定的压力。 1.2粗气风机、净气风机、冷却风机启动前的准备检查工作 1.2.1检查电机转动方向是否正常，用手盘动是否灵活。 1.2.2检查冷却水有无渗漏，冷却水系统是否正常工作。 1.2.3检查油箱的油面是否正常。 1.2.4检查传动三角带与皮带轮是否正常配套及松紧程度。 1.2.5检查各螺栓是否坚固。 1.2.6检查皮带罩是否安置合适，有无擦碰皮带现象。 1.2.7检查轴承润滑是否合适，达到润滑系统正常要求。 1.2.8启动风机时检查风叶有无异常震动。 1.2.9检查是否有工具或其他物品遗忘在风机内或管道内。 1.2.10启动风机时要用钳式电流表检查风机电机三相是否平衡。
大地化工一分公司一号密闭炉 表工培训手册 为贯彻公司稳定发展储备人才的指示精神，本炉特编制该培训手册，望各新进人员认真学习，结合实际生产操作，努力钻研岗位技能早日成长为优秀的仪表操作工。 目录： 一、密闭电石炉员工基本须知 二、仪表操作工基础知识 1、仪表操作岗位的作用？ 2、生产电石的基本原料是什么？ 3、生产电石的原料的质量要求： 4、什么是电石的发气量及发气量和电石质量的关系？ 5、石灰中的杂质对电石生产有什么样的危害？ 6、什么叫生烧石灰，为什么要求控制石灰的生烧率？ 7、什么叫过烧石灰？它对电石生产有那些危害性？ 8、为什么说碳素材料中的灰分越少对电石生产越好？ 9、碳素材料中的水分对电石生产有什么影响？ 10、怎样理解碳素材料中的挥发份对电石生产的影响？ 11、电石生产中碳素材料的粒度多大才算合适？ 12、什么是炉料的配比？ 13、电石炉内的料层结构是怎样的？ 14、什么是连续式自动烧结电极?
15、自动式烧结电极采用什么原料？ 16、电极糊的烧结过程是怎样的？ 17、焙烧电极糊的热源有那些？ 18、电极软断的原因是什么？如何处理和预防 19、电极硬断的原因是什么？如何处理和预防 20、形成高炉温的条件有那些？ 21、怎样掌握电极的工作长度和插入料层的深度？ 22、什么叫明弧操作？有什么危害？ 23、为什么会有塌料现象？如何预防？ 24、为什么有时候加料刚完，电极反而上升？ 25、电极入料深度测量方法的原理是什么？ 26、炉气中氢气含量超过规定指标会发生事故吗？ 三、表工必须知道的电学知识 1、电流、电压和电阻 2、欧姆定律 3、电流的热效应 4、功率因数 5、三相交流电路
：由中化化工科学技术研究总院、天津碳一有机合成工程设计有限公司承担的包头希望铝业集团海平面高分子工业有限公司利用密闭电石炉尾气年产10万吨甲酸钠项目初步设计审批会日前在包头召开。专家认为，该技术项目在实现电石尾气综合利用上具有示范意义。密闭式电石炉炉气成分主要以CO为主，大约占到80%左右。生产1吨电石一般要产生400多立方米炉气。CO是合成各类碳一化学品最重要的原料气。目前，在密闭式电石炉炉气利用上，大都把炉气用来烧锅炉或石灰，虽然增添了效益，但也增加了污染物排放。本次审批的甲酸钠项目，是利用两台48000kV A密闭电石炉炉气与烧碱反应，再经结晶、干燥而得到甲酸钠，实现电石尾气的综合利用。该项目创了电石炉气生产化工产品的先例。甲酸钠生产工艺过程中，最关键技术是炉气净化。该技术最大特点是采用干湿法除尘，省去布袋过滤等工艺，可大大提高除尘效果及电石炉炉气利用率。业界专家普遍认为，该项目如建成示范工程，将带动电石尾气的综合利用。新能源汽车技术路径需要“变线” 天华院填补国内大乙烯大型裂解炉领域空白植物多元醇替代聚醚技术引关注生成胰岛素的胰岛细胞可再生95%高浓度电子级磷酸技术问世废弃油脂制生物环保增塑剂项目通过鉴定 甲酸 我国除了山东肥城阿斯德化工公司(6万万t/a)、南京扬巴石化合资装置(5万t/a)、济南化工厂(2万t/a)和新安江化工厂(1万t/a)采用甲酸甲酯水解工艺生产甲酸，其余皆为甲酸钠法生产。 （一）甲酸钠法 上游原料：甲酸钠、硫酸 工艺：甲酸钠同硫酸进行酸解反应，产生甲酸和硫酸钠，再经蒸馏、冷凝后，即可获得 甲酸产品，此法成本较高，污染大，副产品难以处理。 基本化学反应是：2HCOONa+H2SO4——2HCOOH +Na2SO4 在工业生产中，甲酸钠酸化法生产甲酸的适宜工艺条件是采用60%的硫酸，甲酸钠与硫酸的质量比1:2.1，反应温度为50摄氏度，反应时间为45分钟，此时甲酸溶液的质量最高。 市场价格：目前国内市场85%甲酸售价在4500元/t左右。 附加值：甲酸装置规模按2000t/a（含量85%）计算： （1）劳动定员：5人/班，实行三班制，其中人均工资按7000元/年计算。 （2）生产车间建筑面积约270m2，库房300m2。 （3）设备投资40万元。 （4）总投资约50万元。 目前国内市场85%甲酸售价在4500元/t，国际上甲酸售价在5000元/吨，吨产品利润约500

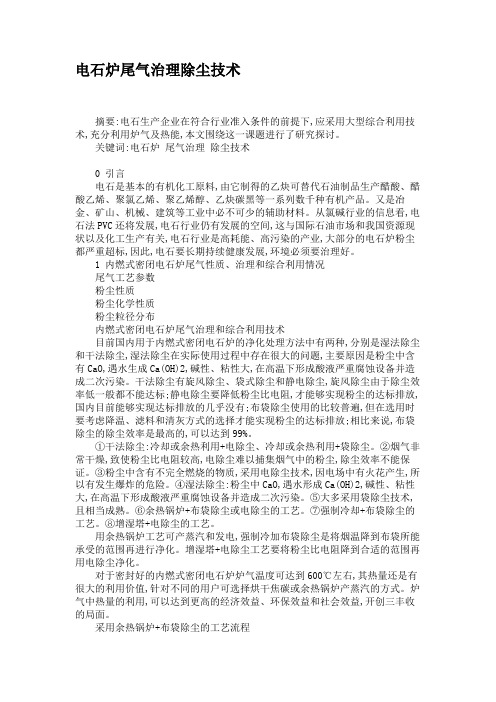

电石炉尾气治理除尘技术 摘要:电石生产企业在符合行业准入条件的前提下,应采用大型综合利用技术,充分利用炉气及热能,本文围绕这一课题进行了研究探讨。 关键词:电石炉尾气治理除尘技术 0 引言 电石是基本的有机化工原料,由它制得的乙炔可替代石油制品生产醋酸、醋酸乙烯、聚氯乙烯、聚乙烯醇、乙炔碳黑等一系列数千种有机产品。又是冶金、矿山、机械、建筑等工业中必不可少的辅助材料。从氯碱行业的信息看,电石法PVC还将发展,电石行业仍有发展的空间,这与国际石油市场和我国资源现状以及化工生产有关,电石行业是高耗能、高污染的产业,大部分的电石炉粉尘都严重超标,因此,电石要长期持续健康发展,环境必须要治理好。 1 内燃式密闭电石炉尾气性质、治理和综合利用情况 尾气工艺参数 粉尘性质 粉尘化学性质 粉尘粒径分布 内燃式密闭电石炉尾气治理和综合利用技术 目前国内用于内燃式密闭电石炉的净化处理方法中有两种,分别是湿法除尘和干法除尘,湿法除尘在实际使用过程中存在很大的问题,主要原因是粉尘中含有CaO,遇水生成Ca(OH)2,碱性、粘性大,在高温下形成酸液严重腐蚀设备并造成二次污染。干法除尘有旋风除尘、袋式除尘和静电除尘,旋风除尘由于除尘效率低一般都不能达标;静电除尘要降低粉尘比电阻,才能够实现粉尘的达标排放,国内目前能够实现达标排放的几乎没有;布袋除尘使用的比较普遍,但在选用时要考虑降温、滤料和清灰方式的选择才能实现粉尘的达标排放;相比来说,布袋除尘的除尘效率是最高的,可以达到99%。 ①干法除尘:冷却或余热利用+电除尘、冷却或余热利用+袋除尘。②烟气非常干燥,致使粉尘比电阻较高,电除尘难以捕集烟气中的粉尘,除尘效率不能保证。③粉尘中含有不完全燃烧的物质,采用电除尘技术,因电场中有火花产生,所以有发生爆炸的危险。④湿法除尘:粉尘中CaO,遇水形成Ca(OH)2,碱性、粘性大,在高温下形成酸液严重腐蚀设备并造成二次污染。⑤大多采用袋除尘技术,且相当成熟。⑥余热锅炉+布袋除尘或电除尘的工艺。⑦强制冷却+布袋除尘的工艺。⑧增湿塔+电除尘的工艺。 用余热锅炉工艺可产蒸汽和发电,强制冷加布袋除尘是将烟温降到布袋所能承受的范围再进行净化。增湿塔+电除尘工艺要将粉尘比电阻降到合适的范围再用电除尘净化。 对于密封好的内燃式密闭电石炉炉气温度可达到600℃左右,其热量还是有很大的利用价值,针对不同的用户可选择烘干焦碳或余热锅炉产蒸汽的方式。炉气中热量的利用,可以达到更高的经济效益、环保效益和社会效益,开创三丰收的局面。 采用余热锅炉+布袋除尘的工艺流程
