干式空心滤波电抗器
上海昌日电子科技有限公司是一家集产品研发、制造、销售、服务为一体的高科技企业，公司产品分为两大系列：变频器配套元件系列输入电抗器、输出电抗器、直流电抗器、滤波器、制动单元、制动电阻。高低压补偿柜元件系列高低压电抗器、高低压变压器、高低压电容器、补偿控制器、复合开关、高低压无功功率补偿装置等公司严格按照国家标准贯彻实施，保证了产品高可靠性，保证客户买的放心，用得安心。
干式空心滤波电抗器与滤波电容器或并联电容器组串联使用, 组成
串联谐振回路, 滤除指定的高次谐波。滤波支路对基波频率都呈现容性,也满足了无功补偿的一定要求。以提高电网供电质量,改善供电系统的功率因数。广泛应用于谐波状况发复杂的电力、汽车、造船、冶金、化工、机械制造、造纸、煤炭、通讯、机场、电镀等行业。
交流滤波支路由交流滤波电容器和交流滤波电抗器组成。
滤波电抗器的电感值除了少部分是固定电感的，多数会要求在一定范围内调节，这个可以通过分接抽头或调节分离线圈之间的距离来实现，调节范围一般在±5%连续可调，我司也可按用户提出的特殊要求设计生产。
滤波串联电抗器订货所需参数
1. 额定电压及频率；
2. 电抗器额定电感:
1）. 固定电感式，
2）. 电感可调式，电感可调式又分为：a.上下可调式，b.主副线圈式；
3. 电抗器额定电流；
4. 电抗器最高工作电压；
5. 电抗器安装方式；
6. 电抗器进出线夹角；
7. 其它特殊要求。
高压串联电抗器是电力系统无功补偿装置的重要配套设备，电力电容器与电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电容器及其他设备的安全运行起到较大的作用。
高压并联电容器主要用于额定电压1kv以上的电力系统，用于改善电网质量，提高功率因数，降低线路损耗等。
功功率补偿控制器是充分利用了计算机的高速运转和逻辑判断力，使本系统控制器真正做到智能化。无功功率自动分相补偿控制器将取样信号改为三相取样，避免了在三相不平衡系统中出现某相功率因数已补偿到位而另外两相功率因数出现过或欠补的现象。
复合开关是电力电容器机电一体化智能复合投切装置，主要用于电压电力补偿系统中接通和分断电容器，其特点是无涌流、运行低功耗、无噪音、稳定可靠。
目前我公司产品广泛用于机场、港区、医院、宾馆、广场、大厦、院校，满足了客户在不同的容量、不同的环境下的配电要求，在经过多年的市场运作，已得到客户的广泛的认可和好评。

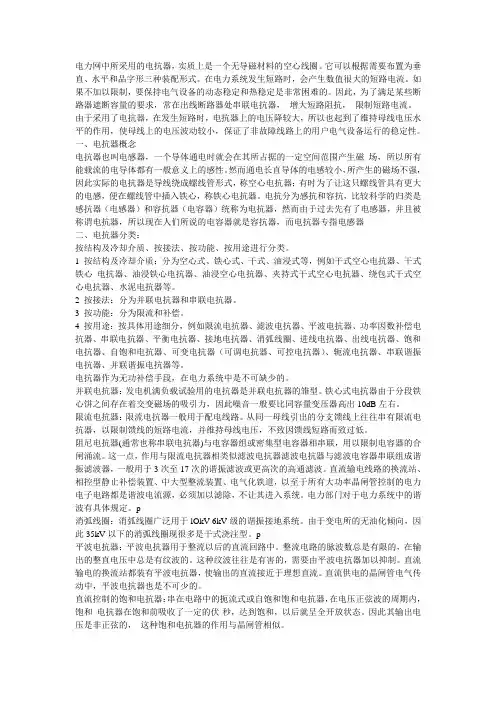

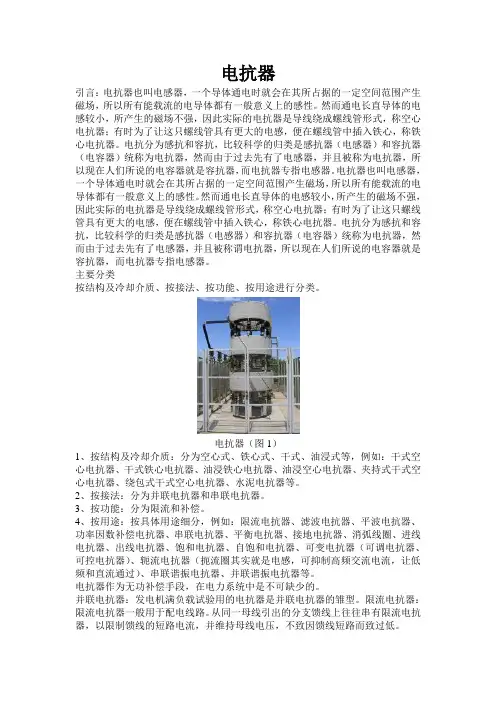

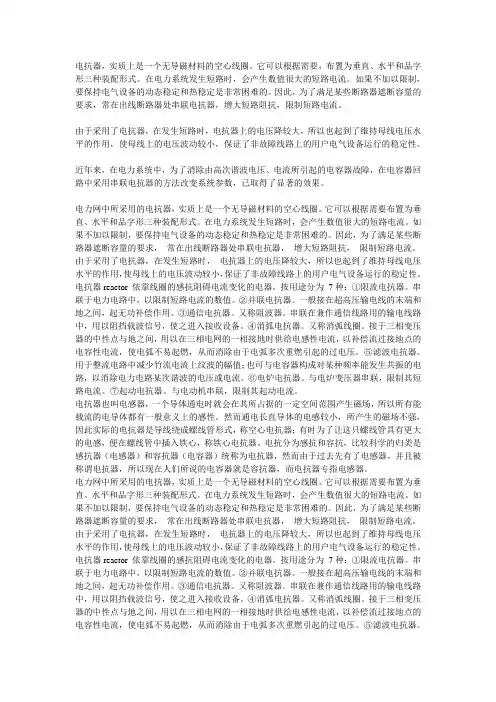

干式空心电抗器的运行及故障处理 前言大容量干式空心电抗器是近几年研制开发的新型电抗器，它具有线性特性好、参数稳定、防火性能好等特点，因此用量逐渐增加。并联电抗器经过长时间的运行，出现了不少的问题，有的被迫停运处理，有的逐渐演变成事故甚至设备烧毁。干式空心电抗器的运行故障主要是由于线圈受潮、局部放电电弧、局部过热绝缘烧损等线圈匝间绝缘击穿，以及漏磁造成周围金属构架、接地网、高压柜内接线端子损耗和发热等。 2 电抗器的作用 在超高压、大容量的电网中安装一定数量感性的无功补偿装置(包括并联电抗器和静止无功补偿器)，其主要目的：一是补偿容性充电功率；二是在轻负荷时吸收无功功率，控制无功潮流，稳定网络的运行电压。各大电网均要求，在大中型变电站必须安装电抗器来补偿电容性的无功功率，做到就地补偿，就地平衡，以保证电力系统的安全运行。 3 电抗器故障形成及处理措施 3．1 沿面树枝状放电和匝间短路的机理及处理措施 电抗器在户外的大气条件下运行一段时间后，其表面会有污物沉积，同时表面喷涂的绝缘材料也会出现粉化现象，形成污层。在大雾或雨天，表面污层会受潮，导致表面泄漏电流增大，产生热量。这使得表面电场集中区域的水分蒸发较快，造成表面部分区域出现干区，引起局部表面电阻改变。电流在该中断处形成很小的局部电弧。随着时间的增长，电弧将发展并发生合并，在表面形成树枝状放电烧痕，形成沿面树枝状放电。由于绝大多数树枝状放电产生于电抗器端部表面与星状板相接触的区域11)。而匝间短路是树枝状放电的进一步发展，即短路线匝中电流剧增，温度升高到使线匝绝缘损坏并在高温下导线熔化而形成。 为了确保户外电抗器不发生树枝状放电和匝间短路故障，应正确选用绝缘材料，改善工艺条件，提高工艺水平，改善工艺环境。保证电抗器的端绝缘、包封绝缘的整体性；绝缘胶应保证与导线具有良好的亲和性，在运行条件和运行环境下，确保不产生裂纹和开裂现象；涂刷憎水性涂料可大幅度抑制表面放电，端部预埋环形均流电极的结构改进，可克服下端表面泄漏电流集中现象，即使不喷涂憎水性涂层或憎水性涂层完全消失，也能防止电极附近干区电弧的出现。顶戴防雨帽和外加防雨假层可在一定程度上抑制表面泄漏电流。此外，在污秽程度较严重的地区，应增加清理电抗器表面和绝缘子表面频次。 3．2 温升对电抗器影响 对近年来系统内几起比较典型的干式电抗器事故进行了调查，发现电抗器运行温度偏高。设计选择的绝缘材料耐热等级偏低是造成故障的主要原因。下面列举几个比较典型的事故。(1)1997年7月29日9时07分，青海电力公司硝湾变35kV 54号开关速断保护动作跳闸。检查发现1号电抗器B相线圈有严重的烧伤痕迹，经试验确认为匝间短路。分析认为，设计中端部电场过于集中，因工艺上未加RTV涂料的缺陷而发生水树现象，致使事故发生，该电抗器返厂处理后于1998年4月投入运行。 (2)2002年5月14日0时28分，陕西神木变(330kV)2号主变低压35kV并联电抗器B相因外包封开裂，内部绝缘受潮引起匝间短路放电。经分析，电抗器表面树枝状放电最终导致短路后融化的金属气体喷射至A相引线上，又导致A，B相间短路。该事故导致变压器受到直接短路冲击退出运行。 (3)2003年6月5日重庆万州局万县变(500kV)35kVI-2号电抗器在大雨天气下外包封发生匝间短路，在烟尘和金属颗粒的作用下发展为相间短路。分析后认为，也是由于树枝状放电作为先导，最终导致事故发生，该产品被迫返厂更换外包封。 根据温度实测和解体分析，证实以上电抗器事故都是由于运行中热点温度高，加速了聚酯薄膜老化，当引入线或横面环氧开裂处雨水渗入后加速了老化，丧失了机械强度，不能裹紧导线；当雨水多次渗入时，造成匝间短路引起着火燃烧。
干式空心滤波电抗器 技术条件 1. 概述： 本技术条件适用于6kV~66kV电力系统，与电容器连接构成调谐滤波回路，使其在音频范围内谐振，用以滤去谐波的电抗器。滤波电抗器可以串联在系统上也可以并联在系统上。 本技术条件不适用于并联连接用的调谐或滤波电抗器，对于此类电抗器可以参考并联电抗器的技术条件。 干式空心滤波电抗器为单相或由单相组成的三相电抗器。 本技术条件用于干式空心滤波电抗器的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件，铭牌的基本内容、包装运输及贮存的基本要求等。 2. 引用标准： 下列标准包含的条文，通过在本技术条件中引用而构成的条文。在编制本技术条件时所有版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 GB10229－88 电抗器 GB311.1－1997 高压输变电设备的绝缘配合 GB1094.1-1996 电力变压器第1 部分总则 GB1094.2-1996 电力变压器第2 部分温升 GB1094.3-2003 电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003 电力变压器第5 部分承受短路的能力 GB/T1094.10－2003 电力变压器第10 部分声级测定 GB6450－1986 干式电力变压器 GB 10228-1997 干式电力变压器技术参数和要求 GB/T 2900.15-1997 电工术语变压器、、互感器、调压器和电抗器 GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992 高压并联电容器用串联电抗器订货技术条件 JB5346-1998 串联电抗器
三相滤波电抗器作 一．设计依据 482V 500V 1，电抗器总额定容量16.66kvar 15.51kvar 2，电抗率 4.16％ 4.16％ 3，总电感量 0.0577mH 0.0619mH 4，电容器安装总容量550Kvar 550Kvar 5，电容器额定电压 480v 500v 6，电容器基波容量383.31Kvar 357.31Kvar 7，成套装置分四组即：50kvar ，100kvar ，200kvar ，200kvar 。 按安装容量分配： 1/2/4/4 故需制做四只三相或12只单相电抗器 二，电抗器制作要求 ⒈ 电抗器的绝缘等级660v 。 ⒉ 电抗器的耐热等级H 级。 ⒊ 电抗器的额定容量S ，0.7Kvar 。 ⒋ 电抗器的电抗率 4.16％。 ⒌ 电抗器的电感1.995mH 。 ⒍ 电抗器的额定电流33.2A 。 ⒎ 电抗器的绝缘耐压5千伏。 三，铁芯计算及材料的选择 ⒈ 硅钢片选用D310取向硅钢片。 2．电抗器容量的确定。 （1）给定无功16.6Kvar 求电容量 C =92102?fU ?=9210500 3146.16??=910785000006.16?=211.46μF （2）根具电容量求容抗 Xc= 6101c ω=61046 .2113141??=15.064?
（3）已知容抗和电抗率求电抗 XL=0.0416064.15?=0.6266624 ? （4）求制作电抗器的电感 L=310?ωXL =310314 6266624.0=1.9957mH （5）根具电容器的容抗和额定电压求电抗器的流 IL=XC u =064 .15500=33.2A （6）求制作电抗器的容量 Q=310-IV =33.2?21310-=0.7kvar ⒉ 铁芯柱截面积的选择。 ⑴按0.7Kvar 计算铁芯柱的截面积。（按三相变 直径 D ＝kd 4P ＝69×47.0＝6.31cm （KD-经验数据） 铁芯柱圆截面积 S ＝π×2231.6??? ??＝3.14×9.55＝312cm 电抗器的电压 V ＝P ÷I ＝0.7÷33.2＝21V 一、 硅钢片宽度的选择 1 硅钢片宽度尺寸的计算 E ＝（2.6-2.9）2LI ＝2.922.330019957.0?＝4.3cm 取4.8 2 铁心厚度尺寸的计算 ⑴ 净厚度B ＝S ÷E ＝31 2cm ÷4.8cm ＝6.5 cm 硅钢片数为：6.5÷0.27＝240片 ⑵铁心厚度 s B ＝B ÷K ＝6.5 cm ÷0.91＝7.15 cm 二、 绕组匝数w 和气隙的计算 ⒈ 绕组匝数的计算w
