采用高品质的环氧树脂真空浸渍〃并高温固化。该产品具有节能、电感线性度好〃电抗值精确、线圈温升分布均匀、动热稳定性能高。抗短路过载能力强。绝缘强度好〃电磁场均匀性好。损耗低〃温升低。使用寿命长〃基本免维护。噪声低。阻燃、无污染体积小、重量轻和安装运用使用方便等特点
1、额定电压、额定电流、配套电容器；
2、超载能力：1.35倍额定电流下连续运行；
3、热稳定性能：能耐受额定电抗率的倒数倍的额定电流〃时间为2s；
4、动稳定性能：能耐受热稳定电流的2.55倍〃时间0.5s〃无任何热的机械的操作损伤
5、温升：线圈平均温升≤75K（电阻法）。
1.无油结构〃杜绝了油浸电抗器漏油、易燃等缺点〃保证了运行安全。没有铁芯〃不存在铁磁饱和〃电感值的线性度好；
2.应用计算机进行干式空心电抗器优化设计〃可以按照用户的不同使用要求快速准确的设计出最理想的结构参数；
3.采用多层绕组并联的筒形结构〃各包封之间有成通风气道〃散热性好〃热点温度低；
4.绕组选用小截面圆导线多股平行绕制〃可使涡流损耗和漏磁损耗明显减小；
5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封〃并经高温固化〃使之具有很好的整体性〃其机械强度高〃耐受短时电流的冲击能力强；
6.采用机械强度高的铝质星形接线架〃涡流损耗小；
7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层〃其附着力强〃能耐受户外恶劣的气候条件；
8.安装方式可三相垂直〃也可品字或一字形；户外露天使用可大大减少基建投资；
9.运行安全、噪音低〃不需经常维护；
串联电抗器是电力系统无功补偿装置的重要配套设备。串联电抗器与并联电容器组串联后，能有效地抑制电网中的高次谐波，限制合
及其它电力设备的安全运行起到了较大的作用。广泛涉及
电力、汽车、造船、冶金、化工、机械制造、造纸、煤炭、通讯、机场、电镀、大型场馆、高层建筑等场所和行业。
订货参数：
1. 系统额定电压及频率；
2. 配套电容器组额定容量及端电压；
3. 电抗器额定电抗或电抗率；
4. 电抗器安装方式；
5. 电抗器进出线夹角；
6. 其它特殊要求。
型号含义：
技术参数：

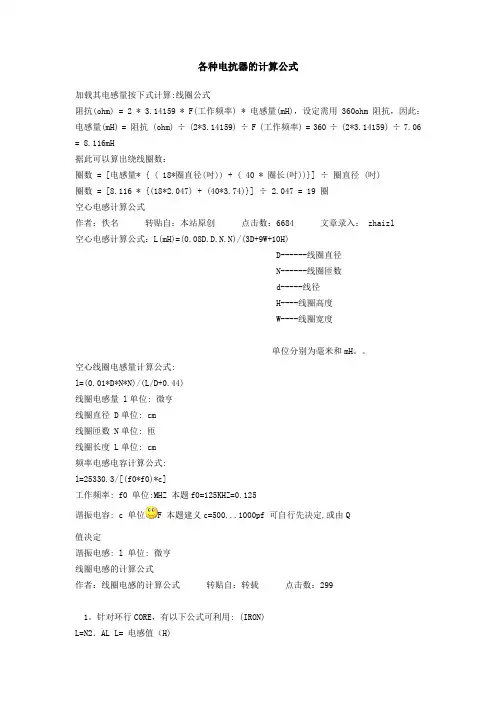

各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l

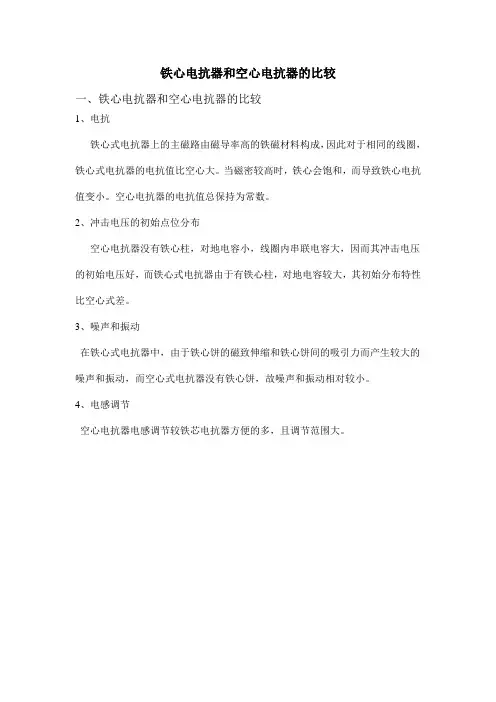

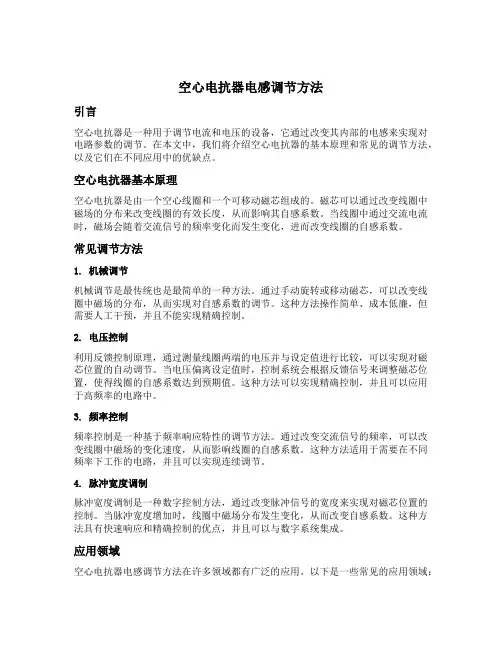

电抗器的基本结构 一、铁心式电抗器的结构 铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种： （a）单相电抗器铁心；（b）三相电抗器铁心 （1）平行叠片 其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。 （2）渐开线状叠片 其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。 （3）辐射状叠片 其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。 （a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片
在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。 铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。 二、空心式电抗嚣的结构 空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。 空心电抗器都做成单相。组成三相电抗器组时，有三种排列方式。不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。
07
级
《电磁装置设计原理——电抗器的设计》
设 计 报 告
姓 学
名 号
专业班号
指导教师 日 期
1
480KV/10KV 电 抗 器 设 计
一．电抗器的额定值和技术要求：
1、 额定容量 S N = 480 KVA 2、 额定电压 U N = 10 KV 3、 阻抗压降 U 1 = 381V 4、 相数 m = 3 5、 额定电流 I N = 419 A 6、 损耗 PCU + PFe ≤ 7000W 7、 线圈温升 TK < 125K 电抗器的主要参数选择结果
二．电抗器的参数计算选择
1． 铁芯参数设计选择
1.1 铁芯直径选择
D = K D 4 S / m = 0.06 × 4 480 / 3 = 0.206m ，
选择 D = 210 × 10 ?3 m ，采用 DQ133 ? 30 硅钢片，查表（5-1）得： 铁芯叠压系数： K dp = 0.95
2
铁芯柱有效截面面积： Az = 291.8 × 10 ?4 m 2 轭有效截面面积： Ae = 321.3 × 10 ?4 m 2 角重： G? = 84.8kg 铁芯最大片宽： BM = 0.2m 铁芯总叠厚： ? M = 0.178m 铁轭片高： bem = 0.19m 1.2 矩形铁芯长宽确定 举行铁芯的面积由上面查表得到的数据确定，又要求 a/b 为 3， 则可选取长 a=300mm，宽 b=100mm。 有效铁芯截面积等于铁芯面积 X 叠压系数： A S =0.95*300*100=28500 mm 2
2． 线圈参数设计选择
电抗额定值
X1 =
VN
IN
= 381
419
= 0.909
设计后，要满足电抗器的电抗的标幺值为 1~1.025 线圈匝数 初选 B ' = 0.81T , k m = 0.81 ，
W=
k mV 2πfB' AZ
=
0.81× 381 = 60匝 ，取整得： W = 60匝 2π × 50 × 0.87 × 300 × 10 ?4
主电抗计算
初选单个气隙长度 δ = 6.5 × 10 ?3 m ，铁芯饼高度 H B = 50 × 10 ?3 m
基于遗传算法的干式空心电抗器优化设计 发表时间：2018-10-22T13:32:46.193Z 来源：《防护工程》2018年第14期作者：倪璐佳1 官云2 [导读] 干式电抗器主要用于补偿电力系统的无功容量。它对于降低系统故障和提高运行质量有着重要的作用 倪璐佳1 官云2 1. 国网浙江省电力有限公司检修分公司浙江台州 318000; 2.国网浙江省电力有限公司台州供电公司浙江台州 318000 摘要：干式电抗器主要用于补偿电力系统的无功容量。它对于降低系统故障和提高运行质量有着重要的作用。本文基于等电阻电压约束，采用改进的自适应遗传算法对空心电抗器进行优化。将该空心电抗器的优化设计方案与原设计方案进行比较，电抗器的成本显著减小，产品性能得到提升，降低了生产成本和运行成本。关键词：干式空心电抗器遗传算法优化设计 1 引言 电抗器是因其电感特性而应用于电力系统中的装置或器件，在电路中起到无功补偿、限流、平波、滤波、阻尼、移相等作用。研究空心电抗器的电磁参数、温升、损耗等对干式空心电抗器的设计，延长其寿命和保障电力系统的安全运行具有重要的意义，这些参数也是优化设计的基础。 2 遗传算法在空心电抗器设计中的应用 干式空心电抗器的设计要综合考虑电感、电流、电流密度、温升和损耗等方面的要求，确定出空心电抗器的结构参数，包括内径、包封数、各包封中的并联层数、各层的匝数以及导线线径等。空心电抗器的优化设计是指在满足规定的性能指标下，以重量最轻为目标，运用合适的优化方法，寻求电抗器产品的最优设计方案。 2.1 设计方法 采用等电阻电压法，将每层导线视作一条支路，则空心电抗器由多条支路并联组成。当空心电抗器的内径、包封数、各包封中的并联层数、各层轴向并联层数、各层径向并联层数和各层导线线径等设计变量确定的情况下，可按照不同的约束条件，求得各层导线得匝数和电流。 假设空心电抗器由n层并联导线构成，可以将每个导线看成是一个线圈，为一条支路。每层线圈的端电压方程为： (2.1) 由式(3.1)可以看出，若，则任意两层线圈的感应电动势相同，所以等电阻电压可以消除环流的影响。 以各层线圈导线中电阻电压相等作为约束条件的设计方法即等电阻电压法，该方法使得整个电抗器的电阻损耗最低。 2.2改进的自适应遗传算法 遗传算法主要由选择、交叉和变异三个基本算子组成。交叉概率Pc和选择概率Pm是影响遗传算法性能的关键。对于交叉概率，Pc 越大，产生新个体的速度越快，但是Pc太大适应度大的个体被破坏的可能性也增大；Pc太小，不易产生新的个体，容易陷入局部最优。对于变异概率，若Pm太大，则遗传算法成了纯粹的随机算法；若Pm太小，则不容易产生新的个体，从而陷入局部最优。因此人们提出了一种自适应遗传算法，其自适应交叉算子和变异算子如下： 式中，表示最大适应度函数值；表示平均适应度函数；表示交叉个体中适应度较大的个体的适应度；f表示变异个体的适应度。由上式可知，当总群适应度比较集中时则增大个体的交叉和变异概率，当种群个体比较分散的则减少个体的交叉和变异概率，可以自适应的调整Pc和Pm的大小。针对遗传算法早熟的问题，对自适应遗传算法的交叉和变异概率加以改进：群体的直径：；个体到平均值点的距离：。然后重点考虑这些点在中间区域的分布情况。
干式空心滤波电抗器 技术条件 1. 概述： 本技术条件适用于6kV~66kV电力系统，与电容器连接构成调谐滤波回路，使其在音频范围内谐振，用以滤去谐波的电抗器。滤波电抗器可以串联在系统上也可以并联在系统上。 本技术条件不适用于并联连接用的调谐或滤波电抗器，对于此类电抗器可以参考并联电抗器的技术条件。 干式空心滤波电抗器为单相或由单相组成的三相电抗器。 本技术条件用于干式空心滤波电抗器的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件，铭牌的基本内容、包装运输及贮存的基本要求等。 2. 引用标准： 下列标准包含的条文，通过在本技术条件中引用而构成的条文。在编制本技术条件时所有版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 GB10229－88 电抗器 GB311.1－1997 高压输变电设备的绝缘配合 GB1094.1-1996 电力变压器第1 部分总则 GB1094.2-1996 电力变压器第2 部分温升 GB1094.3-2003 电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003 电力变压器第5 部分承受短路的能力 GB/T1094.10－2003 电力变压器第10 部分声级测定 GB6450－1986 干式电力变压器 GB 10228-1997 干式电力变压器技术参数和要求 GB/T 2900.15-1997 电工术语变压器、、互感器、调压器和电抗器 GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992 高压并联电容器用串联电抗器订货技术条件 JB5346-1998 串联电抗器
《单相交流电抗器的简易工程设计》 杜保明2006.03. 内容提要：本文结合产品的工程设计和生产的经验，举例介绍电抗器的铁心选用，线圈设计，磁路间隙，铜损和铁损的概算，温升的测算方法等。 关键词：单相交流电抗器，铁心，线圈，磁路间隙，铜损，高周波铁损概算，温升测算， 电抗器应用范围极为广泛，是电机启动，整流，变频，不间断电源等设备和系统中的不可或缺的部件之一。尤其是在变频和不间断电源系统中，电抗器的品质优劣可能直接决定了系统的性能和成本。 应该根据不同的要求来设计和制造电抗器，从而设计和计算的方法也各有差别。本文仅就不间断电源装置中交流电抗器的工程设计和概算方法进行讨论。 不间断电源的交流电抗器中通过的电流，既有基本频率的额定工作电流，又有进行调制的高频电流，还有相对应的各次高频谐波电流；在保证额定工作电流下的电抗值的同时，还要求保证在过负荷电流和饱和电流下的电抗；同时对电抗器的体积，重量，绝缘级别，尤其是负荷温升都有严格的规定。 交流电抗器的设计和计算依照下面所列的顺序进行。 1．根据对电抗器的基本电气参数要求，进行容量计算，选择铁心； 2．根据铁心及工作磁通密度，计算线圈的匝数和铁心的磁路间隙； 3．确定绕组的连接方式，选择绕组的线径（或载流面积），确定线圈的结构和尺寸； 4．计算绕组的铜损和铁心的铁损，判断绕组负荷温升和铁心负荷温升； 5．电抗器的整体结构设计和外形尺寸的检查。 以上的设计步骤是相互关联的，在步骤和步骤之间，如果发现不合，应随时加以调整。例如，当发现铁心窗口容纳不下绕组时，就要适当调整铁心的窗口尺寸；又如，当发生绕组铜损过大，线圈温升超出要求时，就必须调整绕组的导线载流面积，减小铜损，降低温升；等等。 以下就某型30KV A不间断电源中使用的单相交流电抗器为例，说明单相交流电抗器的简易工程设计和计算方法。 某型号30KV A不间断电源中对使用的单相交流电抗器的要求： 基本工作频率：fo = 50Hz；额定工作电流：I = 51.0 A； 额定工作电流时的电感量：L = 1.485mH±3%； 饱和电流（最大电流）：Ip = 122.4A； 饱和电流时的电感量：Lpm ≥L×99%； 调制开关频率和电流：f = 8000Hz；I f = 3.84Arms； 绝缘等级：H 级； 负荷状态：100% 连续；使用的回路电压：AC 415V 安装，使用环境和温度：室内机柜中，卧式，电抗器平均周温45℃； 冷却条件和允许温升：前-后风速2m / s , 温升75℃以下（电抗器温度最高 120℃）； 体积：L ≤195mm，W≤105mm，H ≤165mm。
电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电抗器的基本结构 一、铁心式电抗器的结构 铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种： （a）单相电抗器铁心；（b）三相电抗器铁心 （1）平行叠片 其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。 （2）渐开线状叠片 其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。 （3）辐射状叠片 其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。 （a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片 在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。在辐射形铁心中，其
向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。 铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。 二、空心式电抗嚣的结构 空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。 空心电抗器都做成单相。组成三相电抗器组时，有三种排列方式。不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。 （a）垂直排列；（b）两相重叠一相并列；（c）水平排列 在空心式电抗器中，主磁通与导线交链，因此必须充分注意涡流损耗。在电流较大的水泥电抗器中，其线圈均由两根以上的电缆并绕。为了使各并联支路中电流分配均匀，各支路电缆要进行换位，常用的换位法；水泥电抗器一般用DKL型铝电缆绕制，电缆绝缘为的电缆纸，外面再绕包棉纱编织带或玻璃布带作护套，在金属模具中
采用高品质的环氧树脂真空浸渍〃并高温固化。该产品具有节能、电感线性度好〃电抗值精确、线圈温升分布均匀、动热稳定性能高。抗短路过载能力强。绝缘强度好〃电磁场均匀性好。损耗低〃温升低。使用寿命长〃基本免维护。噪声低。阻燃、无污染体积小、重量轻和安装运用使用方便等特点 1、额定电压、额定电流、配套电容器； 2、超载能力：1.35倍额定电流下连续运行； 3、热稳定性能：能耐受额定电抗率的倒数倍的额定电流〃时间为2s； 4、动稳定性能：能耐受热稳定电流的2.55倍〃时间0.5s〃无任何热的机械的操作损伤 5、温升：线圈平均温升≤75K（电阻法）。 1.无油结构〃杜绝了油浸电抗器漏油、易燃等缺点〃保证了运行安全。没有铁芯〃不存在铁磁饱和〃电感值的线性度好； 2.应用计算机进行干式空心电抗器优化设计〃可以按照用户的不同使用要求快速准确的设计出最理想的结构参数； 3.采用多层绕组并联的筒形结构〃各包封之间有成通风气道〃散热性好〃热点温度低； 4.绕组选用小截面圆导线多股平行绕制〃可使涡流损耗和漏磁损耗明显减小； 5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封〃并经高温固化〃使之具有很好的整体性〃其机械强度高〃耐受短时电流的冲击能力强； 6.采用机械强度高的铝质星形接线架〃涡流损耗小； 7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层〃其附着力强〃能耐受户外恶劣的气候条件； 8.安装方式可三相垂直〃也可品字或一字形；户外露天使用可大大减少基建投资； 9.运行安全、噪音低〃不需经常维护； 串联电抗器是电力系统无功补偿装置的重要配套设备。串联电抗器与并联电容器组串联后，能有效地抑制电网中的高次谐波，限制合
电气与电子工程学院《电磁装置设计原理》 课 程 设 计 设计题目铁芯电抗器设计 指导老师孙剑波 班级电气1212 姓名曹鹏举 学号U201212040 完成日期2015年 6 月19 日
目录 480KVA/10kV 铁芯电抗器参数列表 (3) 1.电抗器的额定值与技术要求 (4) 2.铁芯参数选择 (4) 3.线圈电压电流及电抗值 (5) 4.线圈匝数 (5) 5.主电抗计算 (5) 6.线圈设计 (6) 7.绝缘设计 (8) 8.绝缘半径计算 (8) 9.线圈漏电抗 (9) 10总电抗 (9) 11.线圈导线每相总长 (10) 12.线圈损耗 (10) 13.线圈导线重量 (10) 14.铁芯窗高 (11) 15.铁芯损耗 (11) 16.总损耗 (11) 17.线圈温升计算 (12) 18.成本核算 (12) 附1：480KVA/10kV 铁芯电抗器设计表格 (13) 附2：铁芯电抗器尺寸图 (17)
480KVA/10kV 铁芯电抗器参数列表
1.电抗器的额定值与技术要求 （1）额定容量Sc=480KV A （2）所接电网电压 10kV （3）频率50Hz （4）相数 3 （5）相电压381V （6）相电流419A （7）绝缘材料耐热等级H级（145℃） （8）总损耗≤7000W（附加损耗系数1.2） （9）铁芯材料DQ133-30 （10）导线材料铜导线ρ145℃=0.02616Ω*mm2/m （11）绕组温升≤95K（附加损耗系数1.35） （12）铁芯饼高度HB=50mm；叠压系数Kdp=0.95 2.铁芯参数选择 （1）铁芯直径 由直径估算公式 ' = D K 其中经验系数 K为经验系数，对于冷轧钢片、铜导线取值为0.054~0.058。 D 取值为0.058进行计算得： '0.2063 == D K 选择D=0.21m查表5-11得: 芯柱有效截面面积 A=0.02918m2 Z 铁轭有效截面面积 A=0.03213m2 e G=84.8kg 角重 A B=0.2m 铁芯最大片宽 M ?=0.178m 铁芯总叠厚 M b=0.19m 铁轭片高 em
如下 1. 进线电抗器 1.1 进线电抗器的额定电流I LN： 对直流传动装置(6RA70)： I LN=0.82I dN (A) 式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A)。 对电压型变频器(6SE70)： I LN=1.1I CN (A) 式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A)。 对6SE70中的整流单元和整流/回馈单元： I LN=0.87I dc (A) 式中：I dc：整流单元或整流/回馈单元额定输出电流 (A)。 1.2 进线电抗器的电感值L： 对直流传动装置(6RA70)和6SE70中的整流/回馈单元按压降4%选择L： L=0.04U LN/(30.5×2πfI LN) (H) 式中：U LN：进线电压的线电压有效值 (V) f：电网频率 (Hz) I LN：进线电抗器的额定电流 (A) 当f=50Hz时： L=73.51×U LN/I LN (μH) 也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz)。 对变频器(6SE70)和6SE70中的整流单元，按压降2%选择L： L=0.02×U LN/(30.5×2πfI LN) (H) 式中：U LN：进线电压的线电压有效值 (V) f：电网频率 (Hz) I LN：进线电抗器的额定电流 (A) 当f=50Hz时： L=36.76×U LN/I LN (μH) 也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz)。
最全电抗器参数计算公式总结 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD 为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
电抗器 懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得关怀的人找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。
内容简介一：电抗器在电力系统中的作用二：???电抗器的分类 三：详细介绍及选用方法 四：各种电抗器的计算公式 五：经典问答 一：电抗器在电力系统中的作用
由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为%～7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的倍下长期运行,常用电抗器的电抗率种类有%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。2)改善长输电线路上的电压分布。3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。5)防止发电机带长线路可能出现的自励磁谐振现象。6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用单相快速重合闸。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。 由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电
07 级 《电磁装置设计原理——电抗器的设计》 设计报告 姓名 学号 专业班号 指导教师 日期
480KV/10KV 电抗器设计 一．电抗器的额定值和技术要求： 1、 额定容量KVA S N 480= 2、 额定电压KV U N 10= 3、 阻抗压降V U 3811= 4、 相数3=m 5、 额定电流A I N 419= 6、 损耗W P P Fe CU 7000≤+ 7、 线圈温升K T K 125< 电抗器的主要参数选择结果 二．电抗器的参数计算选择 1． 铁芯参数设计选择 铁芯直径选择 m m S K D D 206.03/48006.0/44=?==， 选择m D 310210-?=，采用30133-DQ 硅钢片，查表（5-1）得：
铁芯叠压系数：95.0=dp K 铁芯柱有效截面面积：24108.291m A z -?= 轭有效截面面积：24103.321m A e -?= 角重：kg G 8.84=? 铁芯最大片宽：m B M 2.0= 铁芯总叠厚：m M 178.0=? 铁轭片高：m b em 19.0= 矩形铁芯长宽确定 举行铁芯的面积由上面查表得到的数据确定，又要求a/b 为3， 则可选取长a=300mm ，宽b=100mm 。 有效铁芯截面积等于铁芯面积X 叠压系数：S A =*300*100=285002mm 2． 线圈参数设计选择 电抗额定值 1381X 0.909419N N V I === 设计后，要满足电抗器的电抗的标幺值为1~ 线圈匝数 初选81.0,18.0'==m k T B ，
匝6010 30087.050238181.0'24=?????==-ππZ m A fB V k W ，取整得：匝06=W 主电抗计算 初选单个气隙长度m 3105.6-?=δ，铁芯饼高度m H B 31005-?= 气隙磁通衍射宽度：mm H B 4.50035.0005.03500.0ln 105.3)ln(3=?? ? ??+?=+=-πδδπδε 气隙等效导磁面积： 265943)32100)(32300()2)(2(mm Bo Ao A =?+?+=++=εεδ 主电抗，取n=16： Ω=??????=?=-0.61310105.612659403.0605081087 322722πδπδn A fW X m 主电抗压降： V X I U m N m 2570.718419=?== 则可求铁芯中磁密： T fWA U B Z m 0.680285 .006050225721=???==ππ 线圈设计 1、 线圈高度估计值： mm H n H n H A B l 4781505.32150)112()1(=-?+?-=-+-=δ 2、初选导线：2334.139,1010104mm S m b m a L =?=?=--， 带绝缘导线 1a =?-3m 1b =?-3 m 3、并绕根数：初取电密 'J =?106Am 2 7101.5104.1391419'.'661=????== -J S pp I M L ，取整得：M=7 并且令NB=7,MB=1；
附件11： 10kV～66kV干式电抗器技术标准 （附编制说明）
国家电网公司
目录 1. 总则...................................... 错误!未定义书签。 目的··················错误!未定义书签。 依据··················错误!未定义书签。 内容··················错误!未定义书签。 适用范围················错误!未定义书签。 干式电抗器安全可靠性要求········错误!未定义书签。 电抗器的型式··············错误!未定义书签。 选型原则················错误!未定义书签。 关于干式电抗器技术参数和要求的说明···错误!未定义书签。 引用标准················错误!未定义书签。 使用条件················错误!未定义书签。 2. 干式电抗器技术参数和要求................. 错误!未定义书签。
基本要求················错误!未定义书签。 . 引用标准················错误!未定义书签。 . 使用条件················错误!未定义书签。 . 技术要求················错误!未定义书签。 . 工厂监造和检验·············错误!未定义书签。 试验··················错误!未定义书签。 . 制造厂应提供的资料···········错误!未定义书签。 备品备件················错误!未定义书签。 专用工具和仪器仪表···········错误!未定义书签。 包装、运输和保管要求··········错误!未定义书签。 技术服务················错误!未定义书签。 干式电抗器性能评价指标·········错误!未定义书签。10～66kV干式电抗器技术标准编制说明........... 错误!未定义书签。
电抗器工作原理及作用电抗器的人懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得xx找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。 内容简介 电抗器工作原理及作用一：电抗器在电力系统中的作用电抗器的分类二：三：详细介绍及选用方法 四：各种电抗器的计算公式五：经典问答
一：电抗器在电力系统中的作用． 电抗器工作原理及作用 由于电力系统xx大量使用电力电子器件,直流用电,变频用电等,产 生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容 器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统xx的谐波较高时,就要用xx电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网xx5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网xx3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器xx电抗值之差不大于±3%,
电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有xx电抗器和xx电抗器。xx电抗器主要用来限制短路电流,也有在滤波器中与电容器xx或xx用来限制电网中的高次谐波。xx电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整xx电抗电抗器有改善电力系统无功功xx器的数量来调整运行电压。超高压 电抗器工作原理及作用 率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的 电容效应,以降低工频暂态过电压。2)改善长输电线路上的电压分布。 3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。5)防止发电机带长线路可能出现的自励磁谐振现象。6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜 供电流自动熄灭,便于采用单相快速重合闸。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保
电抗器设计选型简明手册 作者：编委会 出版社：中国科技文化出版社 出版日期：2009年5月 开本：16开 册数：4册 光盘数：0 定价：960元 优惠价：480元 进入20世纪，书籍已成为传播知识、科学技术和保存文化的主要工具。随着科学技术日新月异地发展，传播知识信息手段，除了书籍、报刊外，其他工具也逐渐产生和发展起来。但书籍的作用，是其他传播工具或手段所不能代替的。在当代, 无论是中国，还是其他国家，书籍仍然是促进社会政治、经济、文化发展必不可少的重要传播工具。 详细介绍： 第一篇电抗器概论 第一章电抗器概论 第二章电抗器的过滤过程 第三章电力系统中的过电压及电压调节
第二篇铁心电抗器的电抗计算 第一章主电抗计算 第二章漏电抗计算 第三章漏磁场分析与漏电计算 第三篇空心电抗器的电感计算 第一章自感计算 第二章绝缘修正值计算 第三章磁场与自感计算 第四章互感计算 第五章带磁屏蔽的空心电抗器的磁场 第四篇电抗器的电动力 第一章铁心电抗器 第二章空心电抗器 第六篇可控饱和电抗器设计计算 第一章饱和电抗器的原理与分析 第二章含可控电抗器长线暂态过程的高阶算法 第三章可控电抗器工作原理及所产生的谐波 第四章磁阀式可控电抗器的数学模型及特性 第五章磁阀式可控电抗器简化模型和漏电抗 第六章可控电抗器暂态过程及参数 第七章裂芯式可控电抗器的数学模型及特性分析 第八章可控电抗器限制操作过电压 第九章可控电抗器接入长线的非对称运行 第十章配网自动调谐消弧线圈及控制 第十一章磁阀式可控电抗器调压控制系统 第十二章电气化铁道运态无功补偿系统 第十三章提高可控电抗器响应速度的措施 第七篇干式电抗器设计计算 第一章干式电抗器的分类、用途及基本特征 第二章干式铁心电抗器 第三章干式空心电抗器 第四章中性点接地装置 第八篇 110（66）KV~500KV油浸式电抗器管理制度 第一章概述 第二章 110（66）KV~500KV油浸式电抗器技术标准 第三章 110（66）KV~500KV油浸式电抗器运行规范 第四章 110（66）KV~500KV油浸式电抗器检修规范 第五章 110（66）KV~500KV油浸式电抗器技术监督规定 第六章 110（66）KV~500KV油浸式电抗器事故措施 第七章 110（66）KV~500KV油浸式电抗器评价标准 第八章 110（66）KV~500KV油浸式电抗器技术改造指导意见第九篇 10KV~66KV干式电抗器管理制度 第一章概述 第二章 10KV~66KV干式电抗器技术标准
大型干式空心电抗器安装工艺 广东省输变电工程公司 1.背景分析 在超高压线路上加装限流串联电抗器，能有效降低区域短路电流水平，强化电网主网网架结构，提高地区的供电能力，所以随着电网的高速扩张，限流串联电抗器的应用将逐步普及。而在直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。平波电抗器和限流串联电抗器是高压电网中的的重要设备之一。高压电抗器分为油浸式和干式两种，各有其优缺点，在我公司最近安装的几个换流站和变电站中，主要采用的都是大型干式空心电抗器。这些电抗器重达几十吨，体积庞大，在其吊装的过程中，因重量大、体积大、重心较高、支撑点数量多，与普通的干式空心电抗器安装相比，具有安装精度控制难、吊装稳定性控制难的特点，普通的干式空心电抗器安装方法不适用。为了安全、顺利完成大型平波电抗器、串联电抗器安装工作，公司成立专门的技术攻关小组，研究解决大型干式空心电抗器安装技术难题。 2.工艺特点 2.1安装精度高 普通干式电抗器安装采用预埋钢板基础，电抗器底座钢板的水平度及高度调节精度控制难、效率低，直接影响电抗器底座整体安装精度及施工进度。大型干式空心电抗器安装工艺采用群组预埋地脚螺栓基础，可实现电抗器底
座钢板精准定位，底座钢板高度及水平度均可通过地脚螺栓组自由调节，提高电抗器安装精度。 2.2吊装稳定性强 干式电抗器普通吊装方法采用钢丝绳或吊带吊装，吊点少，受力不够均匀，吊装稳定性差，效率低。且钢丝绳拉力F随∠a的减小而增大，吊装存在一定的安全风险。大型干式空心电抗器安装工艺采用专用吊具进行吊装，专用吊具吊点多，吊点分布均匀，采用专用吊具吊装电抗器，受力点多、受力均匀，可提高吊装稳定性，降低施工风险。 2.3经济效益显著 1）采用群组预埋地脚螺栓基础，既能控制电抗器安装精度，还能避免以往电抗器基础预埋铁板形成闭合回路的可能性，能大大减少因安装误差过大或基础铁板发热缺陷造成的返工处理费用。 2）采用专用吊具进行吊装，稳定性强，吊装效率高，因吊装大型电抗器需使用大吨位的起重装置，台班单价高，提高吊装效率可以节省数额较大的机械台班费。

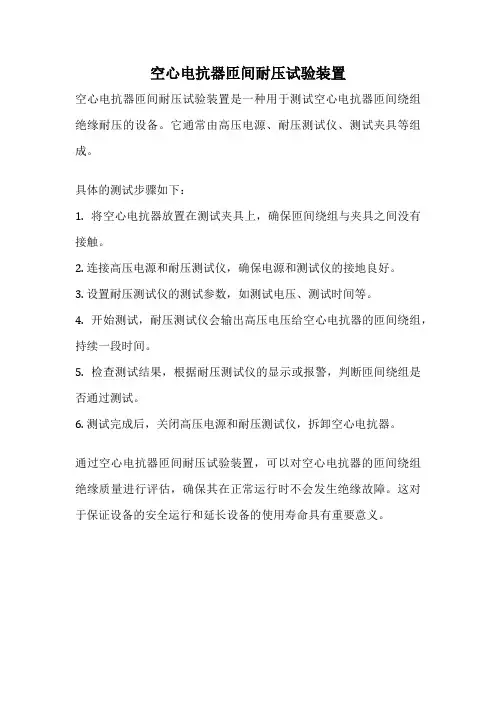

大型空心电抗器损耗测量方法 引言: 随着国家经济的飞速发展,对电力系统所提供的电能质量也提出了更高的要求.为了确保证个电网所提供的电能质量,所以电网中大量使用许多电力设备,一方面保证整个电网的安全运行,另一方面来保证所输出的电能的可靠和稳定,并同时将整个电网进行了二次利用,如载波通讯等.电力设备中大量使用了电力电容器和电力电抗器,对这类设备的‘有功’和‘无功’的测量,既是保证设备及电网的安全,又能保证整个电网运行更为经济合理的一个非常重要的测试手段.容性设备的测试已经非常普遍,所以本文只针对电抗器的相关试验方法. 一. 引用标准: 根据国家标准GB 10229-88《电抗器》(同:IEC 289-87) 二试验方法: 1.电桥法测量： 电抗器在整个运行过程中,是作为一个交流阻抗元器件在使用,所以可以把它转换成阻抗模式,同时容性设备也是交流阻抗元器件,同样也能转换成阻抗模式,反之交流阻抗元器件也可以任意的转换.我们对容性设备的测试已经非常熟悉了,而对感性设备的测试都较为陌生,所有我们可以将电抗器转换成容性设备来进行测试,这样一来我们对试验就能更好的理解了. C L Z Z C L C j Zc ω1= L j ZL ω=
1.1 测量接线图: 1.2 电感量测量: 被测电抗器通过‘专用量程扩展器’将测试中的电流反向。反方向后的电流无功分量与流过的标准电容器的电流同相，电桥可以使用等值电容比的比例读数来获得平衡。从而测量出等效的电感量。 在平衡时，电感分量在Cx/Cs 刻度盘上指示出来（是以它的等价电容值Cx 表示）。 其中: -C x =(电桥比值K)×(量程扩大器的比值)×(C x /C s 盘读数) × C S 令 K=(电桥比值) × (量程扩大器的比值) 且 r= C x /C s 盘读数 则 C x = K . r . C s Cx 的等值容抗就等于电抗器的感抗。 或 X Lx =X CX Cx Lx ωω1= 由上式将Cx 代入： KrCx Lx ωω1= KrCs ω12= Lx
