氨纶包芯纱是以氨纶丝为芯纱[1],外包一种
或几种非弹力的短纤维(棉、毛、涤等)纺成的纱线。氨/棉包芯纱具有与外包纤维同样的手感和外观,它与其它弹力纱线相比一个显著的特征是纱线在紧张拉伸状态下芯丝不外露,因此染色效果好。在棉纺系统中广泛采用包芯纱,可以织制多种棉型织物,产品的适应性强,市场前景广阔。氨纶包芯纱的纺制方法有气流纺、静电磨擦纺、环锭纺等方法[2],目前使用最广泛的是环锭纺。我们在改造后的A512细纱机上,成功的纺出氨/棉包芯纱,它既具有棉的优良特性,又具有氨纶的弹性特征,可以用于织制外衣、睡衣、紧身衣、弹力裤等。
1 纺纱方法
在改造后的A512细纱机上纺氨/棉包芯纱的原理示意图,如图1所示。
氨纶丝筒子(1)置于喂入机构(2)上。筒子表面和喂入罗拉表面保持紧密接触,氨纶丝不经过细纱的牵伸区,而直接通过导丝轮(4)(其作用是使氨纶丝处于喇叭口的中间,增强包覆效果)自前罗拉(8)处喂入,与牵伸后的棉须条在前罗拉钳口处并合,由钢丝圈回转加捻而形成包芯纱。
采用改造后的A512细纱机纺包芯纱的特点是:整机改造费用低,安装调试较容易,只须在现有细纱机上加装氨纶丝的预牵伸和喂给装置引头及接头操作、保全保养等工作较方便2纺纱工艺
1)纺纱工艺路线
外包棉纤维:开清棉—梳棉—并条(二道)—粗纱—牵伸
芯纱: 氨纶长丝—预牵伸—
加捻—包芯纱
(2)工艺参数的选择及对成纱的影响
(3)传动示意图和分析
a.改造后的A512细纱机传动示意图如图2所示。
b.各罗拉线速度大小:v3>v8>v2,因此,
氨纶丝在预牵伸区到成纱前产生一定的回缩,这样,使氨纶丝的张力集中于2～3,不仅能减少断头,而且能使氨纶丝获得良好的包覆效果。
c.氨纶丝的牵伸过程分为预牵伸区和喂入区两个阶段,超喂罗拉3与前罗拉8之间为负牵伸。
(4)氨/棉包芯纱的主要物理机械性能及分析(表2)
试纺时我们选用的氨纶丝是70旦(7.78tex),
设计的包芯纱特数是18.2tex,氨纶丝的预牵伸倍数为 3.5倍。牵伸倍数过高,氨纶丝易断头,过低则包芯纱的弹力低,适用性受到限制。
氨/棉包芯纱中的氨纶丝的含量应适当,这是由氨纶丝自身的特性和包芯纱本身的要求决定的。氨纶丝是一根低强高伸长的长丝,它在包芯纱中无助于纱的强力,反而破坏外包覆纤维之间的抱合,对纺成的包芯纱特性有一定的影响,一般氨纶丝含量在3%～20%,此次试纺氨纶丝的含量为13.1%。氨/棉包芯纱的弹性由氨纶丝提供,而强力和耐磨性则由包覆在外面的纤维决定。纱的捻度直接影响它的强力、耐磨性和手感,捻度低则手感柔软,也将导致包覆性能恶化,强力和耐磨性都差;如果适当提高捻度则强力有所提高,耐磨性也好,但手感发硬。由于纱的中心有一根芯丝,包覆纤维之间的抱合就要受到影响,纱的强力会降低。因此,必须适当提高捻度,以增加纤维之间的抱合力,并能获得好的包覆性。考虑到以上几点,试纺时我们采用的氨纶
丝捻度为90.5。由于氨纶包芯纱的成纱结构与环锭纱不同,为充分利用外包棉纤维强力,必须增加包芯纱受力时的内部摩擦阻力,即断裂纤维滑脱阻力和外包纤维与氨纶丝的滑移阻力,所以氨纶包芯纱的捻系数设计要偏高一些,使外包纤维产生较大的向心压力,从而保证氨/棉包芯纱获得较好的强力。捻系数设计范围一般为330～380,比同品种、同特数环锭纯棉纱高20%～30%,以使二者成纱强力接近。本次试纺主要工艺参数如表1。
这次所试纺的氨/棉包芯纱氨纶丝的与棉的配比为13.1∶86.9,氨纶含量不太高,因为氨纶丝价格较高,故在保证纱线质量要求的前提下,正确控制氨纶丝用量降低成本是有经济意义的.通过18.2tex氨/棉包芯纱与14.6tex的纯棉纱质量对比,发现棉结数、条干CV值、重量CV值等指标与纯棉纱无明显差别。由此可见,纺纱过程中高弹力芯纱的存在,并没有改变成纱过程中纤维的均匀分布。
氨/棉包芯纱的断裂强度略低于纯棉纱,其主要原因在于相同号数的成纱,若纱内包含一根氨纶丝,其截面纤维根数相对减少,包覆纤维间的抱合就要受到影响,导致强力有所下降
3 结语
通过对A512细纱机进行设备改造,加装氨纶丝预牵伸装置和喂给装置,在其上纺制氨棉包芯纱是可行的。同时,其成纱兼具外包棉纤维的特征又具有氨纶丝的弹性特点,实用性广,性能稳定,适于织制多种弹力织物。此次试纺的成功为开发类似产品提供了有益的尝试和探索。
氨纶包芯纱的生产实践与探讨 叶 静 郑州纺织工学院 540007摘 要 主要介绍了环锭纺生产氨纶包芯纱的试制过程,重点就生产过程中的设备改造、工艺参数及操作管理等 关键性问题进行了探讨。 关键词:氨纶 包芯纱 环锭纺中图分类号:TS104.79 1 前 言 氨纶包芯纱性能独特,它既有纯棉良好的吸湿性,又有较好的回弹性。用这种纱线织成的织物具有柔软、舒适、贴身、运动自如、尺寸稳定及不起皱的特点,可广泛用于紧身内衣、衬衫、卡其、牛仔时装、运动服装、休闲时装等,很受人们欢迎。尤其是该产品的舒适性能,被推荐为21世纪的保健纺织品,风 靡于国内外市场,至今势头不减。 随着市场扩大和产品升级,要求氨纶包芯纱的质量更高、更稳定。然而,氨纶包芯纱在生产过程中却时常因工艺缺陷或设备状态不良等影响成纱质量,从而影响其性能如弹性、强力和包覆效果等问题。我们通过反复实验和比较,在设备改造、工艺措施、操作方法、质量控制等方面取得了一些成功的经验。 2 设备改造 2.1 设备改造要求 图1 包芯纱形成示意图 1,2-氨纶丝积极喂入罗拉; 3-氨纶丝筒子;4-氨纶丝筒隔纱杆;5-氨纶丝导纱杆;6-前罗拉;7-导纱钩; 8-集合器; 9-包缠纱外层纤维粗纱。 纺制包芯纱一般在环锭细纱机上进行,改造的关键是建立一个氨纶丝的积极喂入系统,该系统应满足以下五个要求:一是稳妥地安置氨丝筒子;二是氨纶筒子能顺利退解;三是能形成氨纶丝的均匀牵伸;四是氨纶丝的牵伸倍数能据最终产品用途与要求独立进行调整控制; 五是尽量减少意外牵伸以免产生牵伸不匀影响条干。2.2 传动形式与结构2.2.1 主要改造设备结构形式在1294型细纱机车顶吊锭立柱上安装如图2的轴承座支架,其左右两边各装2个支承滚筒的轴承座,整机共有14个,立柱52节滚筒,滚筒直径 50为前罗拉直径的2倍。每侧两滚筒转向相同,氨纶丝芯纱置其上同步退解,两氨纶丝筒子间由隔纱杆隔开。 图2 导丝机构示意图 1-导丝滚筒轴承座; 2-轴承座支架;3-纱架 40主立柱(全台14只)。 2.2.2 氨纶包芯纱附加设备传动如图3,从传动力 矩合理分配来讲,动力应从车头向车板的 50滚筒传动,但由于1294老机车头没有一点改造余地,又不想减少锭数,故动力由车尾前罗拉向上传。 为了使整套附加装置阻力减小到最小程度,我们采取了以下措施: (1)采用双列调心滚动轴承做滚筒轴承座,使整个滚筒系列阻力减少到最低; (2)采用轻型标准的自行车链轮,链条传动制造 2 上海纺织科技纱线生产2001年8月?第29卷?第4期
浙江省亚星纤维股份有限公司 加弹车间空包一体机操作规程 1 目的 明确空包一体机正常的操作步骤，掌握生产过程中的质量控制和应急处理方法，确保生产的正常进行。 2 适用范围 本规程仅适用于加弹车间空包一体机。 3 内容 3．1 启动和停机。 3．1．1启动前的准备工作。 3．1．1．1拉开第一罗拉皮辊。 3．1．1．2关闭断丝检测器和切丝器的开关。 3．1．1．3清除残存丝路上的废丝。将绕在罗拉、皮辊、摩擦锭轴、油轮、摩擦辊及挂在热箱内的废丝清除干净。 3．1．1．4拉下生丝杆，检查止捻器转动是否灵活，清除止捻器内的缠丝。3．1．1．5清理丝路上各导丝器、冷却板、横动箱盖、导丝口附着的白粉及油脂。 3．1．2启动。 3．1．2．1检查已设定的工艺参数。 3．1．2．2按屏幕下第一白色低速启动键，低速运转15秒后再按下面白色启动键,机器运转到工艺要求速度。 3．1．3注意事项。 3．1．3．1必须确认机台操作面无人接触机器部件后方可启动。 3．1．3．2经负责人指定相关技术员到场，经过检查确保机器部件正常后才能启动。 3．1．4热箱温度的设定。 3．1．4．1通过电脑将温度设定到工艺要求值。 3．1．4．2通过屏幕观察热箱升温情况。 3．1．4．3待温度达到工艺设定值后,并处于稳定状态,即可生头操作。3．1．5热箱停止加热：将热箱开关关闭，则各热箱开始降温。 3．1．6正常停机。预先有计划、有准备的停机为正常停机。停机步骤：3．1．6．1使运行中的丝条从断丝检测器中脱离出。则切丝器连锁动作将丝条切断。 3．1．6．2将第一、二、三罗拉皮辊全部拉开，使之与罗拉脱离。3．1．6．3将卷绕支架从摩擦辊上提起，使丝卷脱离摩擦辊。 3．1．6．4将热箱门全部打开。 3．1．6．5按黑色的“停机”键,，绿灯熄灭，机器停止运转。如有降温需要，则关闭热箱开关。 3．1．6．6将丝卷逐一落下，换上空纸筒待用。

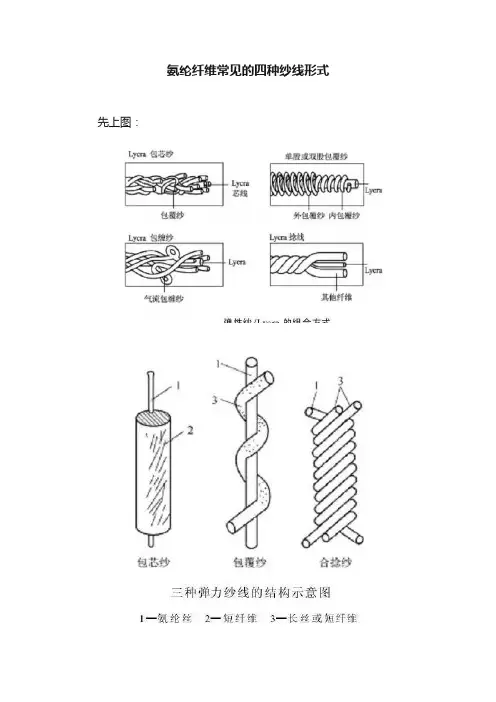

氨纶弹力纱线的纺纱原理与主要性能 氨纶弹力纱线的类型及其特点 目前应用最为广泛的氨纶弹力纱线主要有 3种形式：包芯纱、包覆纱和合捻线。3种弹力纱线都是氨纶丝的深加工产品，其不同的加工原理形成了不同的纱线风格。氨纶包芯纱 是以氨纶丝为纱芯，外包一种或几种非弹力的短纤维纺成的纱线。氨纶包芯纱可获得良好的手感与外观，以天然纤维为外包纤维的纱线吸湿性好，可根据产品的用途选择不同的弹性值。氨纶包芯纱与其它弹力纱线相比的显著特点是纱线在拉伸状态下芯丝不外露，因此染色效果好，宜做包括深色在内的各种颜色的产品。与其它类型的弹力纱线相比，包芯纱强力较低，一般单纱强力只相当于同规格外包纤维单独成纱的80 ％~90％。 2氨纶包覆纱 是以氨纶丝为芯，无弹性的长丝或短纤维纱线按螺旋形的方式对伸长状态的氨纶丝予以包覆而形成的弹力纱。氨纶包覆纱是在具有空心锭子的专用设备上加工的，全机分为弹力纱芯喂给、拉伸包覆和松弛卷取等3部分。包覆纱与其它弹力纱线的最明显区别之一是芯丝无捻度。包覆纱中氨纶丝与外包层之间的芯鞘关系明显，芯丝与外包层之间的抱合程度明显低于包芯纱和合捻线，因此其弹性高于后两者。包覆纱在张紧状态下有露芯现象，因此不宜做深色产品。包覆纱的手感较包芯纱硬，其强力是外包层长丝或纱线的强力，因此比同规格包芯纱的强力高。包覆纱为松弛卷绕，根据不同的用途其卷取率一般为60％~95％，这一点有别于包芯纱和合捻线，对织造工艺参数的影响较大。 3氨纶合捻线(又称合股线) 将氨纶边拉伸边与其它无弹性的两根纱并合加捻而成，一般在加装了特殊喂纱装置的环锭捻线机上生产。氨纶丝能与各种纱线或长丝配合生产弹力合捻线，并适合小批量多品种生产，甚至一台捻线机可同时加工几个品种。在张紧状态下，氨纶丝与其它纱之间是互相捻绕的关系，因此纱线在张紧状态下氨纶丝外露，染色时易造成色花色差，不宜做深色产品。氨纶合捻线的强力等于与之配合的非弹力纱线的强力，因此较同规格氨纶包芯纱的强力高。氨纶合捻线中氨纶丝与其它非弹力纱线之间的抱合程度低于氨纶包芯纱，体现为氨纶丝的回缩程度高于包芯纱，因此合捻线的弹性高于包芯纱。。 2氨纶包芯纱的纺纱原理2．1环锭纺氨纶包芯纱 氨纶包芯纱可采用环锭纺、转杯纺、赛络纺、涡流纺、静电纺等方法纺制，使用最广泛的是环锭纺，其纺 纱原理如图2所示。 在环锭细纱机上除原有的牵伸机构之外，再加装一套氨纶丝喂入机构和预牵伸机构，采用积极方式控制牵伸量。短纤维须条和氨纶丝分别经过牵伸后，同时从细纱机的前钳口喂入并合，经过导纱钩，再经过钢领、钢丝圈的加捻卷绕作用形成氨纶包芯纱，最后再经过汽蒸定捻和络筒。氨纶包芯纱的工艺流程概括为：一般棉／氨纶包芯纱以60~80℃、15~20min进行两次真空汽蒸定形为宜，毛／氨纶包芯纱以80℃、40min 的定形条件为宜。 2转杯纺氨纶包芯纱 转杯纺纺制氨纶包芯纱的纺纱原理如图3所示，将转杯轴中心开孔，氨纶丝经由转杯轴中孔进入转杯，通过调整氨纶丝的张力来生产包芯纱。 赛络纺氨纶包芯纱在细纱机上加装适当装置后可纺制赛络纺弹性包芯纱。这种纱除了具有赛络纺纱和氨纶包芯纱的优点之外，还可避免包芯纱生产过程中由于工艺缺陷或设备状态不良等造成的露芯、空鞘等特有纱疵。所纺制的纱线芯丝包覆效果好，毛羽少，外表光滑，耐磨性能好，成纱质量高。络纺的纺纱原理如
氨纶包芯纱物理指标的测试 杨怀强左军昌 (陕西天王兴业集团有限公司 1 前言 氨纶包芯纱以其高弹性、良好的品质和织物的舒适性成为当前较流行的一种织布用纱，生产逐渐普及。然而，包芯纱至今仍没有一个统一完整的技术指标和测试方法标准以衡量其品质的优劣，对企业的生产缺乏指导和监督。 我们企业在生产时，根据氯纶包芯纱特性，采用常规的测试仪器，按照GB/T398—1993《棉本色纱线》中相关试验方法的规定，对氯纶包芯纱的物理指标进行了测试，对形成其特有的测试方法进行了探索。 2 测试 氨纶包芯纱的鲜明特点是具有较高的弹性。当用纺纱张力施加于一段氯纶包芯纱的两端时，外层纤维处于紧张状态，纱处于伸直状态；当张力再增大时，外层纤维就会滑脱直至断裂，而芯丝伸长；当外力小于纺纱张力时，氨纶丝的弹性收缩，使外层纤维隆起，整段纱线变短。由于捻度的存在，当外力完全失去时，纱线就会扭成一团，没有自然长度；因此，在指标测试中应区别于一般纱线。预张力的大小直接决定了氨纶包芯纱的试样长度和试样外包纤维的紧张状态，因而，我们认为在测试中影响试验结果的最大因素是预张力。 根据以上分析，我们分别对氨纶包芯纱在不同预张力下的单纱强力、条干均匀度、重量CV％、捻度、黑板外观质量和成纱规格进行了测试。 2．1 成纱规格和重量CV％值 氨纶包芯纱公称规格按外包纤维的纺出特数和所用氨纶丝的特数设计，表示为“外包纤维纺出特数+氨纶丝特数"。在工艺设计时分别设计出外包纤维的标准重量和最终成纱的标准重量。实际生产中先设计出外包纤维的纺出重量，在不放氯纶丝的情况下纺纱，测试该外包纤维的百米重量和捻度，控制正常后再放人氨纶丝纺包芯纱，进行正常生产。生产中如有异常，纺纱规格发生变动，因无法和没有正常测试，所以难以发现和调整。 为了能正确测试氯纶包芯纱正常生产过程中的规格，在量取包芯纱试样长度时，必须在试样上加一个不小于纺纱张力的预张力，这样测出的重量接近实际，依次计算的重CV9／5值能反映出成纱水平。经过对我们企业纺制的5个品种的氯纶包芯纱在线张力测试，其纺纱段张力变化范围为1 0 gf～1 5 gf。 鉴于此，利用YG086缕纱测长机测试纺纱规格时，摇取同一组纱2份样进行对比；其中一份按正常试样摇取，另外一份样增加适当(大于纺纱张力)的预张力测试，主要方法是通过改变管纱到纱框之间试样的绕纱路径，将摇纱张力调至25gf左右。测试结果如表1所示。 表1 成纱规格试验对比
氨纶包芯纱纬弹织物的生产技术要点 刘利侠 雒梅芳 李建林 (陕西九棉实业有限责任公司) 摘要: 探讨氨纶包芯纱纬弹织物的设计及生产技术要点。从氨纶丝干定量的计算、氨纶丝的选用、氨纶丝牵伸倍数的选择、布面疵点的控制、织造工艺的优化等方面进行了实践,在以上各方面采取措施,弹力织物的出口合格率达到99.24%,织机效率达到91%以上。 关键词: 喷气织机;包芯纱;弹力织物;干定量;牵伸倍数;疵点;开口时间 中图分类号:T S106.5+91 文献标志码:B 文章编号:1001-7415(2008)01-0054-03 K e y P r o d u c t i o n T e c h n o l o g y o f We f t E l a s t i c F a b r i c w i t h S p a n d e x C o r e-s p u nY a r n L i uL i x i a L u o M e i f a n g L i J i a n l i n (S h a a n x i№9C o t t o nI n d u s t r i a l C o.,L t d.) A b s t r a c t D e s i g n a n d k e y p r o d u c t i o n t e c h n o l o g y o f w e f t e l a s t i c f a b r i c w i t h s p a n d e x c o r e-s p u n y a r n w e r e d i s c u s s e d. D r y w e i g h t p e r u n i t o f s p a n d e x w a s c a l c u l a t e d,s p a n d e x a n di t s d r a f t m u l t i p l e w e r ec h o s e n,d e f e c t s i nf a b r i c w a s c o n-t r o l l e d,w e a v i n g p r o c e s s i n g w a s o p t i m i z e d.A f t e r a d o p t i n g m e a s u r e s t h a t m e n t i o n e d a b o v e,e x p o r t a c c e p t e d p r o d u c t p e r-c e n t a g eo f e l a s t i c f a b r i c r e a c h99.24%,l o o m e f f i c i e n c y r e a c ha b o v e91%. K e yWo r d s A i r-j e t L o o m,C o r e-s p u nY a r n,E l a s t i c F a b r i c,D r y We i g h t p e r U n i t,D r a f t M u l t i p l e,D e f e c t,S h e d T i m-i n g 弹力织物是一种极为流行的休闲服装面料,它不仅穿着舒适,还有较好的透气、吸湿性能,更因其能保持服装的外形美观而深受消费者青睐。根据面料使用不同,用户对弹力的要求也不同,近几年,我公司根据顾客要求,生产过多种纯棉纬弹坯布,为公司创造了一定的经济效益。本文就弹力织物生产的重点和难点问题进行分析讨论。 1 棉氨纶包芯纱的工艺设计 1.1 干定量 生产中,我们参照行业标准F Z/T12010—2001《棉氨纶包芯本色纱》。干定量用包芯纱特数与棉氨纶混纺的公定回潮率计算,再用混纺比例折算出棉干定量。如C14.5(44d t e x)棉氨纶包芯纱干定量14.5÷10÷(1+7.9%)=1.344 (g/100m),其中棉干定量为1.344×0.92= 1.236(g/100m)。用棉的干定量和棉公定回潮 作者简介:刘利侠,女,1968年生,高级工程师,宝鸡,722405 收稿日期:2007-08-09率测试棉纱重量合适后再加入氨纶长丝纺纱,这样的工艺设计较为合理。 1.2 包芯纱的弹性设计 1.2.1 氨纶丝的选用 根据织物要求不同,我们曾用过杜邦和伊邦丝。同时氨纶丝有全光、半光之分。全光丝透明,纺纱时断头不易发现,但染色后不易出现露芯疵点;半光丝色发白,纺纱时丝断易发现,但染色后易露芯,影响服装加工和使用。 氨纶丝细度选用与织物弹性要求、纺纱号数有关。细号纱一般选用44d t e x,中号纱一般选用77d t e x。但当织物弹性要求大时,可选用特数粗的氨纶丝。 1.2.2 氨纶丝牵伸倍数 氨纶丝牵伸倍数关系到弹力纱、弹力织物的弹性大小及布幅变化,牵伸倍数大,弹性大。因此,要根据产品要求合理选择牵伸倍数。77d t e x 氨纶丝一般选择3.5倍～4.5倍,44d t e x氨纶丝一般选3倍～4倍。我公司一般选用3.2倍或3.5倍牵伸,如果氨纶丝质量好、织物要求弹性大 】 54【 棉纺织技术 C o t t o nT e x t i l eT e c h n o l o g y 第36卷 第1期 2008年1月·54·
氨纶包芯纱是以氨纶丝为芯纱[1],外包一种 或几种非弹力的短纤维(棉、毛、涤等)纺成的纱线。氨/棉包芯纱具有与外包纤维同样的手感和外观,它与其它弹力纱线相比一个显著的特征是纱线在紧张拉伸状态下芯丝不外露,因此染色效果好。在棉纺系统中广泛采用包芯纱,可以织制多种棉型织物,产品的适应性强,市场前景广阔。氨纶包芯纱的纺制方法有气流纺、静电磨擦纺、环锭纺等方法[2],目前使用最广泛的是环锭纺。我们在改造后的A512细纱机上,成功的纺出氨/棉包芯纱,它既具有棉的优良特性,又具有氨纶的弹性特征,可以用于织制外衣、睡衣、紧身衣、弹力裤等。 1 纺纱方法 在改造后的A512细纱机上纺氨/棉包芯纱的原理示意图,如图1所示。 氨纶丝筒子(1)置于喂入机构(2)上。筒子表面和喂入罗拉表面保持紧密接触,氨纶丝不经过细纱的牵伸区,而直接通过导丝轮(4)(其作用是使氨纶丝处于喇叭口的中间,增强包覆效果)自前罗拉(8)处喂入,与牵伸后的棉须条在前罗拉钳口处并合,由钢丝圈回转加捻而形成包芯纱。 采用改造后的A512细纱机纺包芯纱的特点是:整机改造费用低,安装调试较容易,只须在现有细纱机上加装氨纶丝的预牵伸和喂给装置引头及接头操作、保全保养等工作较方便2纺纱工艺 1)纺纱工艺路线 外包棉纤维:开清棉—梳棉—并条(二道)—粗纱—牵伸 芯纱: 氨纶长丝—预牵伸— 加捻—包芯纱 (2)工艺参数的选择及对成纱的影响
(3)传动示意图和分析 a.改造后的A512细纱机传动示意图如图2所示。 b.各罗拉线速度大小:v3>v8>v2,因此, 氨纶丝在预牵伸区到成纱前产生一定的回缩,这样,使氨纶丝的张力集中于2～3,不仅能减少断头,而且能使氨纶丝获得良好的包覆效果。 c.氨纶丝的牵伸过程分为预牵伸区和喂入区两个阶段,超喂罗拉3与前罗拉8之间为负牵伸。 (4)氨/棉包芯纱的主要物理机械性能及分析(表2) 试纺时我们选用的氨纶丝是70旦(7.78tex), 设计的包芯纱特数是18.2tex,氨纶丝的预牵伸倍数为 3.5倍。牵伸倍数过高,氨纶丝易断头,过低则包芯纱的弹力低,适用性受到限制。 氨/棉包芯纱中的氨纶丝的含量应适当,这是由氨纶丝自身的特性和包芯纱本身的要求决定的。氨纶丝是一根低强高伸长的长丝,它在包芯纱中无助于纱的强力,反而破坏外包覆纤维之间的抱合,对纺成的包芯纱特性有一定的影响,一般氨纶丝含量在3%～20%,此次试纺氨纶丝的含量为13.1%。氨/棉包芯纱的弹性由氨纶丝提供,而强力和耐磨性则由包覆在外面的纤维决定。纱的捻度直接影响它的强力、耐磨性和手感,捻度低则手感柔软,也将导致包覆性能恶化,强力和耐磨性都差;如果适当提高捻度则强力有所提高,耐磨性也好,但手感发硬。由于纱的中心有一根芯丝,包覆纤维之间的抱合就要受到影响,纱的强力会降低。因此,必须适当提高捻度,以增加纤维之间的抱合力,并能获得好的包覆性。考虑到以上几点,试纺时我们采用的氨纶
色纺S捻氨纶包芯纱生产实践 刘军郭宗孟 （济宁市汶上如意科技纺织有限公司） 摘要：介绍了S捻（反手捻）色纺氨纶包芯纱的生产过程，介绍了生产设备的改造方法，对生产过程中的工艺配置、产品质量控制等问题进行了探讨和攻关。 关键词：色纺；S捻；环锭纺；氨纶；包芯纱 色纺纱线在织造过程中能够达到白坯染色所不能达到的朦胧感和立体感的效果，氨纶包芯纱具有较高的弹性，色纺氨纶包芯纱最大的优点在于纱线颜色的多选性和风格的多样性，最大程度地减少了后续染色对氨纶丝的影响。S捻氨纶包芯纱是在传统细纱机生产Z捻包芯纱的基础上，通过设备改进而生产的纱线。它具有Z捻纱线所不具备的面料风格，为新兴面料的研发提供了基础，具有较高的经济价值。 色纺S捻氨纶包芯纱在生产过程中时常会因为设备状态不良、纱线接头困难或工艺缺陷等问题而影响纱线弹性、强力和氨纶丝的包覆效果，我们经过反复试验和对比，对设备、工艺、操作方法等进行一系列的优化和调整，成功开发出了色纺S捻氨纶包芯纱。 1 设备的改造 1.1 设备改造的技术要求 生产氨纶包芯纱的关键是建立一个氨纶丝积极喂入的系统，且应该满足五个要求；一是要能够稳妥地放置氨纶丝筒子，二是要保证氨纶丝筒子能够顺利退解，三是应保证氨纶丝的均匀牵伸，四是要尽量减少意外牵伸，五是氨纶丝的牵伸工艺要能够满足生产工艺要求，调节方便快捷。 1.2A513F细纱机设备的改造步骤 （1）提升设备的运行状态。为满足生产需要，减少生产色纺纱线时“黑束”现象的产生，我们对A513F 细纱机进行了技术改造，将原来的弹簧摇架更换为气动加压摇架，皮圈张力架统一更换了新的张力簧。为减少因粗纱吊锭回转不良导致的粗纱断条问题，统一更换了新吊锭。 （2）改造细纱机的捻向。将细纱机车头的工艺齿轮调整到S捻传动模式；调节主电动机转向；将锭带轮方向调整到S捻方向，避免锭带脱落。 （3）安装氨纶丝筒子架。在A513F细纱机的吊锭立柱上安装轴承座支架，并在支架上端安装直径65mm 的滚筒，同一侧的两个滚筒转向相同，氨纶丝纱放置于上部同步退解，见图1。两个氨纶丝筒子由隔纱杆隔开，在隔纱杆顶部配置有粗纱导条钩，以引导粗纱正常退绕，避免氨纶丝与粗纱条相互缠绕，见图2。
