高碳锰铁的电炉冶炼工艺流程图
锰硅合金的质量检查和验收符合《锰硅合金的储运、标志和质量证明应符合铁合金验收、包装、储运、标志和质量证明书的一般规定》（GB 3650）的规定。
对于锰硅合金P、C、S成份超标但仍然在高碳层合金成份控制范围内的按降一个牌号处理，若超出高碳层合金成份控制范围的合金则按出格品来处理，以公司目前的炉料情况而来看，经验总结得出较适宜的渣型是：渣铁比0.85-1，炉渣碱度R=0.3～0.6，炉渣含Al2O318%左右、SiO237%左右。由于公司采购回来的各种炉料变化大，针对不同的炉料应采取不同炉渣工艺参数，以使锰回收率最高、冶炼成本最低。
公司是首批通过国家铁合金行业准入资格，是广西乃至全国最大锰系铁合金生产基地，年产能33万吨。曾连续多年位居广西100强企业前30位和荣获“广西强优工业企业”等荣誉称号。产品“鑫凰”牌锰系铁合金通过ISO9001-2008质量管理体系、ISO14001-2004环境管理体系、GB/T28001-2011职业健康安全管理体系认证，是广西名牌产品，荣获广西著名商标。拥有广西唯一一家省级铁合金技术中心，主要产品有电炉高碳锰铁和锰硅合金，是国内唯一能提供低钛、低铝锰系合金的铁合金企业。公司享有进出口自主经营权，产品销售面广，并与宝钢、武钢、湘钢等国内主要钢铁企业建立有稳固的战略合作伙伴关系。
锰系合金产能情况 我国铁合金以普通合金为主，其产能约占整个铁合金产能的85%，普通合金中主要分为锰系、硅铁、铬系合金。从08年情况看，产能最大的品种为锰系合金，其生产企业为750家，产能为1400万吨，其次为硅铁，铬铁排第三位。 表：我国铁合金品种分类情况 我国锰系合金产能在近几年一直占我国铁合金总产能的一半左右，而其中比例最大的为硅锰合金的比例，占铁合金总产能的38% ，锰合金产能的75%左右。下表为近几年锰系合金产品产能情况： 表：我国锰系产品产能情况（单位：万吨） 备注：2009年锰合金产能统计需要在2010年才能统计出来 2.1.2 锰系合金产量及增长率情况 1）国际锰系合金主产地产量分布情况 世界锰系合金总产量为1370万吨，中国产量742万吨，约占总产量54%，其次为乌克兰、南非、印度，产量分别占总产量的9%、7%、8%。世界4大锰系合金生产国总量占世界的78%。 由于中国和印度都为发展中大国，劳动力成本低，对环保要求不十分严格。
再由于近年中国和印度经济发展迅速，带动钢铁产业快速发展，从而拉动对锰合金需求。 2004年世界锰铁产量479万吨，比2003年增长18.42%，2008年世界锰铁产量575万吨比2007年增长2.95%，从近五年世界锰铁产量的整体看，总的发展趋势在增加，年平均增长率约7.58%。2008年世界硅锰产量795万吨比2007年增长4.4%，2004年增长幅度最大为17.50%。 近五年，由于世界钢铁工业的发展，对锰合金的需求量也在逐年递增，而2008年下半年由于金融危机的影响，使世界锰合金的产量在2008年第四季度极度下滑，各大钢铁公司都纷纷做出减产计划，并且幅度很大，按2008年11月份世界各大钢厂公布的减产情况，2008年四季度到2009年一季度，世界钢铁减产量在2144万吨左右。这次金融危机造成了工薪阶层的购买力下降，这对钢铁生产企业主要的下游客户房地产和汽车制造两个实体经济冲击很大，从而影响到锰合金的采购量。 预计明年世界锰合金产量与2009年相当，2010年以后世界锰合金产量会有缓慢回升。 表：近5年国际锰合金产量及增长率（单位：万吨） 备注：2009年国际锰合金产量需要在2010年才能统计出来 2）中国锰系合金产量分布情况 近几年，由于钢铁行业的发展，对锰系合金的硬性需求存在且不断扩大，锰系合金的生产总量从2004年的424.22万吨增长到2008年的742.68万吨，年平均增长率保持在19.5%，其中硅锰由2004年的252.34万吨增长到2008年的509.47万吨，年平均增长率20.8%，高碳锰铁产量从2004年131.4万吨增长到2008年的157.81万吨，年平均增长率21.07%，中低锰铁从2004年40.48万吨增长到2008
硅锰合金的冶炼
关于硅锰合金的冶炼方式和方法 邓绍鑫、邓元华 内容摘要：硅锰合金是炼钢中常用的复合脱氧剂，因此，世界上对于硅锰合金的 冶炼都十分的重视。本文通过对硅锰合金的冶炼过程进行剖析阐述，客观上总结了国 内外硅锰合金冶炼的技术手段和方法。b5E2RGbCAP 关键词：硅锰合金 复合脱氧剂 冶炼
硅锰合金是炼钢常用的复合脱氧剂，又是生产中，低碳锰铁和电硅热法生产金属 锰的还原剂。 硅锰合金可在大中小型矿热炉内采取连续式操作进行冶炼。目前，世界上硅锰合 金电炉正向大型化、全封闭的方向发展，南非 1975 年投产了一台 88000KVA 的大型硅 锰合金电炉。p1EanqFDPw 生产硅锰合金的原料有锰矿、富锰渣、硅石、焦炭。 生产硅锰合金可使用一种锰 矿或几种锰矿（包括富锰渣）的混合矿。为保证炼出合格产品，矿石中的锰铁比和锰
DXDiTa9E3d
磷比应满足一定要求，见表 1-2 所示。所用的锰矿含锰越高， 表 1-2 各项指标越好，图 1-1 为锰矿品位对硅锰合金技术经 济指标的影响。锰矿中二氧 化硅含量通常不受限制。采用含二氧化硅较高的锰矿 （30~40%SiO2）来冶炼硅锰合金在技术上是允许的，在资源利用上是合理的。
1 / 11
图 1-1 锰矿中的杂质 P 2O 5 要低，P 2O 5 使合金中磷含量升高。锰矿粒度一般为 10~80mm，小于 10mm 不超过总量的 10%。RTCrpUDGiT 对于硅石的要求，SiO 2≥97%，P 2O 5＜0.02，粒度 10~40mm，不带泥土及杂物。 对于焦炭的要求，固定碳≥84%，灰分≤14%，焦炭粒度，一般中小电炉使用 3~13mm，大电炉使用 5~25mm。5PCzVD7HxA 对于石灰的要求与碳素锰铁对石灰的要求相同。 为了改善硅的还原，炉料中必须有足够的 SiO 2 使在酸性渣中进行冶炼，渣中 SiO 2 过高，会使排渣困难，通常冶炼硅锰合金的炉渣成分：jLBHrnAILg CaO+MgO （SiO 2）=34~42%，=0.6~0.8 SiO 2 锰的高价氧化物不稳定，受热后容易分解和被 CO 还原成低价的氧化物 MnO ，在 1373K~1473K 的温度区间，锰的高价氧化物已经分解或还原成 MnO 。MnO 较稳定，只 能用碳直接还原，由于炉料中 SiO 2 较高，MnO 在没开始还原时就与它反应成硅酸盐， 富锰渣中的硅锰也是硅酸盐的形式存在，因此从 MnO 中还原锰的反应，实际上是液态 炉渣的硅酸盐中进行还原的。xHAQX74J0X 由于锰与碳组成稳定的化合物 Mn 3C ，用碳还原 MnO 得到的不是纯锰，而是锰的 化合物 Mn 3C 。 MnO·SiO24 3 C= 1 3
2 / 11
Mn＜8%
铝镁锰合金屋面板是一种新型的屋面板，铝镁锰合金在建筑业中得到广泛的应用，为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要的作用。3004/3005铝镁锰合金(AlMg1Mn1)由于结构强度适中、耐候、耐渍、易于折弯焊接加工等优点，被普遍认可作为建筑设计使用寿命50年以上的屋面、外墙材料;因应海洋性气候建筑设计，可选用耐腐蚀性能更强的5052船舶级铝合金材料，一般屋面板常用材料3003/3004。 单锁边屋面系统:此系统因肋高有65MM，在面板上完全看不到一个钉子，全包围锁边方式，在排水防水方面相当到位，造形符合铝的特性。外观美观，一般用于体育馆、会展中心、机场、车站等大型标志性建筑。 铝镁锰板的加工生产工艺 铝材的外表面处理包括:本色不涂漆产品和涂漆产品两大类:1、非涂漆产品:锤纹铝合金板(无规则纹样),压花板(通过机械压花的物理方式，形成有规则纹样);预钝化氧化铝表面处理板。此类产品在板材表面不做涂漆处理，对表面的外观要求不高，价格也较低。2、涂漆类产品: 按涂装工艺分为:喷涂板产品和预辊
涂板; 按涂漆种类可分为: 聚酯，聚胺酯,聚酰胺，改性硅酮，环氧树脂，氟碳等等，尽可能地延长涂漆抵抗太阳光紫外线作用下的老化，其中以PVDF涂漆(氟碳涂层)的抗老化性能最为优良，它是目前人类已知抗紫外线最强的有机合成物。氟碳涂层铝板，依据品质要求不同，分别采用水平自动化两涂两烤、三涂三烤和四涂四烤辊涂工艺，预涂层的PVDF涂料，树脂含量70%-80%不等，在高速连续化机组上经化学预处理、初涂、精涂等工艺辊涂而成，正面涂层一般为25μm，背涂防蚀漆。 一般二涂二烘涂色处理:1放卷→2一涂→3一烘→4二涂→5二烘→6冷却储料→7质量检验→8收卷→9倒卷复检→10包装 * 金属板作为屋面材料的使用已有数百年的历史了，大量采用金属材料做为屋
现代钢铁生产工艺流程报告 冶金E101 4101101X 现代钢铁企业的主要生产流程大致为铁矿石原料经过烧结、球团处理后，采用高炉生产铁水，经铁水预处理后，由转炉炼钢、炉外精炼至合格成分钢水，然后连铸浇铸成钢坯，钢坯经过轧制，制成各类成品。 在钢铁生产工艺中烧结和球团是两种不同的造块方法，但是他们都是将细粒（粉状）物料通过反应变成块状物料，并在物理性能和化学组成上能满足下一步加工要求。烧结是将矿料经过烧结台车燃烧、粉碎、冷却、筛选等工艺造块的方法。球团时先将粉矿加适量的水分和粘结剂制成粘度均匀、具有足够强度的生球，经干燥、预热后在氧化气氛中焙烧，使生球结团，制成球团矿。 烧结矿和球团矿经过不同的筛选过程，得到的成品会在炼铁中得到使用。 烧结过程中产生的粉尘必须经过除尘处理，得到的粉尘属于矿料粉末，会进行回收再次加工。烧结产生的余热可以进行发电。 炼铁是将铁矿石冶炼成铁水的过程。铁矿石、焦炭和熔剂等按规定配料比由炉顶装料装置分批送入高炉，并使炉内料面保持一定高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定时从铁口、渣口放出。在炼铁过程中，从高炉下部的风口吹进热风（1000-1300℃），喷入燃料。在高温下焦炭中的碳和喷吹物中的碳生产的一氧化碳将铁矿石中的氧夺取出来，得到铁。铁矿石通过还原反应练出生铁，铁水通过出铁口放出，矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生产炉渣，从出铁口和出渣口分别排出。矿渣可以回收用作水泥生产的原料。煤气从炉顶导出，经除尘后，另作他用。高炉生产是连续进行的，一般情况下，一代高炉能连续生产几年到几十年。 冶炼好的铁水经过鱼雷罐车拉至炼钢厂进行炼钢。 炼钢是在转炉中进行的，以铁水、废钢、铁合金为主要原料，通过氧化反应脱碳、升温、合金化的过程。他的主要任务是脱硫、脱氧、脱磷、脱碳，去除有害气体和非金属夹杂物，提高温度和调整成分。磷对大多数钢来说是有害元素，它在钢中的含量高会引起“冷脆”，从高温到零摄氏度一下，钢
铁合金的分类和主要特征介绍 硅系铁合金 1、硅铁（SiFe） 硅铁硅铁又叫矽铁厚度一般不超过100mm。 外观无裂纹，用手摸不掉色，敲击声清脆，横截面灰白色，带有气孔。 硅铁怕潮，自然块遇水容易粉化,硅含量随之下降。AOD炉不能使用粉状SiFe。 型号：65#、72#、75# 硅铁75# ——（1）国标75#指实际硅≥72%；（2）硬75硅铁指实际硅≥75%； 硅铁65# 指硅含量在65%以上； 低铝硅铁：通常指硅铁中铝含量在1.0以下。根据客户不同要求可以达到0.5、0.2、 0.1以下等等。 2、硅钙（SiCa） 硅钙合金是由元素硅、钙和铁组成的复合合金。 硅钙的价格以一个钙多少钱算价格，钙1通常是指含30个钙点以上，钙2是指含28-30个钙点。钙3是指28以下。 状态：粉状，粒状，块状。 怕潮，吨袋包装或50kg/袋。 3、结晶硅（Si） 比重轻于其它硅系合金，外观黑亮，怕潮，使用前必须进烘房。 锰系合金 1、电解锰（Mn） 电解金属锰是用锰矿石经酸浸出获得锰盐，再送电解槽电解析出的单质金属。 外观似铁，呈不规则片状，质坚而脆，一面光亮，另一面粗糙，为银白色到褐色。 2、高锰（HMn） 多为自然块，断面呈深灰色，并带有蓝黄闪光色彩，性质硬脆。熔点：1220-1270度，密度为7.1-7.4g/cm3，抗压强度70-90MPa。但当锰含量超过82%时，易受空气中水分的侵蚀而消蚀成粉末；因此，含锰量超过82%的产品在过程中应注意防潮。多为吨袋包装，根据需方要求，可以采用散装、袋装。 3、硅锰（Si-Mn） 硅锰合金是由锰、硅、铁及少量碳和其它元素组成的合金，是一种用途较广、产量较大的铁合金。块状、有银光泽、比重6.0-6.4。 铬系合金 1、高碳铬铁（HCr） 多为自然快，断面呈银灰色，并带有金属光泽。 2、硅铬合金（Si-Cr） 硅铬合金系铬、铁的硅化物，是含有足够硅量的铬铁。横截面灰白色，带有大量气孔。粒度10-200mm之间。易粉化，注意防潮。 3、中低碳铬铁 4、微碳铬铁（V-Cr） 断面呈银白金属光泽，晶粒粗大，有明显的晶界。 其他合金： 1、钼铁及纯钼（Mo-Fe） 钼铁是钼与铁的合金。产品呈灰蓝色，以块状交货，块度范围为10-150mm,10mm以下粒度不得超过该批总重的5%，允许少量块度在一个方向最大尺寸为180mm。

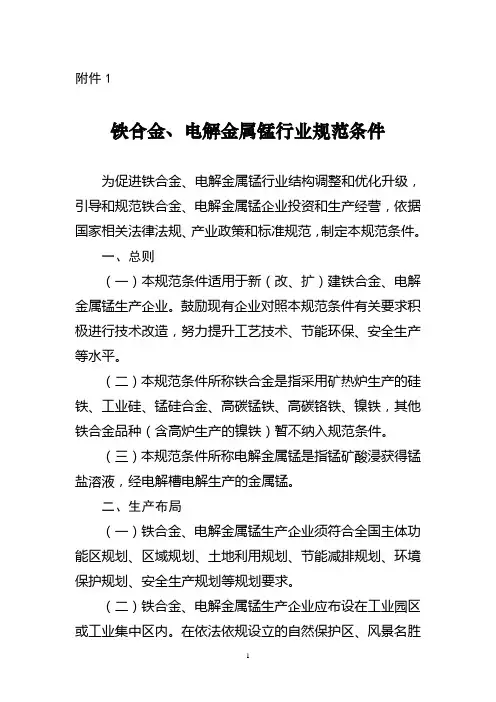

附件1 铁合金、电解金属锰行业规范条件 为促进铁合金、电解金属锰行业结构调整和优化升级，引导和规范铁合金、电解金属锰企业投资和生产经营，依据国家相关法律法规、产业政策和标准规范，制定本规范条件。 一、总则 （一）本规范条件适用于新（改、扩）建铁合金、电解金属锰生产企业。鼓励现有企业对照本规范条件有关要求积极进行技术改造，努力提升工艺技术、节能环保、安全生产等水平。 （二）本规范条件所称铁合金是指采用矿热炉生产的硅铁、工业硅、锰硅合金、高碳锰铁、高碳铬铁、镍铁，其他铁合金品种（含高炉生产的镍铁）暂不纳入规范条件。 （三）本规范条件所称电解金属锰是指锰矿酸浸获得锰盐溶液，经电解槽电解生产的金属锰。 二、生产布局 （一）铁合金、电解金属锰生产企业须符合全国主体功能区规划、区域规划、土地利用规划、节能减排规划、环境保护规划、安全生产规划等规划要求。 （二）铁合金、电解金属锰生产企业应布设在工业园区或工业集中区内。在依法依规设立的自然保护区、风景名胜
区、文化遗产保护区、饮用水水源保护区、生态功能保护区，以及森林公园、地质公园、湿地公园等特殊保护地，不得建设铁合金、电解金属锰生产企业。 （三）铁合金、电解金属锰生产企业卫生防护距离应符合相关国家标准和规范要求。 三、工艺装备 （一）主体工艺装备 1.硅铁、工业硅矿热炉应采用矮烟罩半封闭型，锰硅合金、高碳锰铁、高碳铬铁矿热炉应采用全封闭型，镍铁矿热炉采用矮烟罩半封闭或全封闭型，矿热炉容量≥25000千伏安（革命老区、民族地区、边疆地区、贫困地区矿热炉容量≥12500千伏安），同步配套余热和煤气综合利用设施。 2.电解金属锰单条生产线（1台变压器）规模应达到10000吨/年及以上，单个厂区生产规模达到30000吨/年及以上；化合槽有效容积≥250立方米，配备酸雾吸收装置。 （二）环保、节能、安全及综合利用设施 1.铁合金生产原料的贮存应采用封闭料场，加工处理采用高效节能的预处理系统，配料和上料采用自动化控制操作系统；原料加工处理、配料、上料等粉尘产生部位，配备除尘及回收处理装置。 2.铁合金矿热炉应配套机械化加料或加料捣炉机操作系统，配备干法布袋除尘或其他先进的烟气除尘装置，炉前配套机械化出铁出渣系统；烧结机和回转窑应同步配套建设烟
电解金属锰生产工艺流程 电解金属锰生产工艺流程主要分两个阶段: (1)制备电解溶液; (2)电解操作过程。 电解金属锰生产工艺流程主要分两个阶段： (1)制备电解溶液。采用锰矿粉与无机酸反应，加热制取锰盐溶液，同时向溶液中加入铵盐作缓冲剂，用加氧化剂氧化中和的方法除去铁，加硫化净化剂除去重金属，然后过滤分离，在溶液中加入电解添加剂作为电解溶液。目前工业生产广泛采用硫酸浸锰方法制取电解液，用氯化锰盐溶液电解制取金属锰的方法还未形成规模性生产。 制取硫酸锰所用的锰矿粉分菱锰矿和软锰矿两种。用菱锰矿粉制取硫酸锰的主要化学反应为： MnCO3+H2SO4→MnSO4+CO2↑+H2O 用软锰矿制取硫酸锰，先要对软锰矿进行还原焙烧，还原成一氧化锰，然后用硫酸浸取，其主要化学反应为： MnO+H2SO4→MnSO4+H2O (2)电解操作过程。向隔模电解槽注入含硫酸铵的硫酸锰水溶电解液，接通直流电，产生电析作用，在阴极板上析出金属锰，阳极板析出氧气；周期性地更换阴极板，对电析产物进行钝化、水洗、烘干、剥离等处理，获得金属锰产品。 阴极板上的反应为： Mn2++2e→Mn↓ 阳极板上的反应为： 生产方法 原料技术条件 用硫酸锰作原料制取金属锰，所需原料主要有锰矿粉、硫酸、硫酸铵、氧化剂、还原剂、添加剂等。 锰矿粉分菱锰矿和软锰矿两种：
(1)菱锰矿(MnCO3)，质量要求符合国家标准GB3714-83的1-4级。 (2)软锰矿(MnO2)，质量要求符合国家标准GB3714-83的1-4级。 锰矿粉以锰含量高，杂质元素种类少、含量低为佳，特别是铁和重金属元素的含量要求尽可能低。 工业硫酸(H2SO4)质量指标应符合国家标准GB534-82。 硫酸铵［(NH4)2SO4］，质量指标应符合国家标准GB535-83。 液氨或氢氧化铵(NH3、NH4OH)质量指标应符合国家标准GB536-82(CO2含量不大于0.05g/L)。 还原剂用无烟煤粉，粒度 2mm以下，灰分小于14%。 净化剂(用于沉淀重金属)有： (1)饱和(NH4)2S溶液； (2)福美钠［(CH3)2NCS2Na］简称SDD，含量大于88%； (3)乙硫氮［(CH3CH2)2NCS2Na·3H2O］。 电解添加剂有二氧化硫(SO2)和二氧化硒(SeO2)。 用菱锰矿制取硫酸锰溶液 菱锰矿粉含锰量应大于20%，钙镁含量宜尽量低，粒度小于0.125mm。在80-90℃条件下，以硫酸为溶剂，可将菱锰矿粉中的MnCO3转化为硫酸锰。反应式为： MnCO3+H2SO4→MnSO4+CO2↑+H2O 此反应是放热反应，平衡常数随温度的升高而减少。 用软锰矿制取硫酸锰溶液 软锰矿的主要成分为MnO2，浸取前先在反射炉或沸腾人还原焙烧成MnO，所用锰粉粒度小于0.125mm，无烟煤粉粒度小于1mm，煤粉的配比为锰粉质量的0.16-0.18，焙烧温度850-900℃，其综合反应为： 2MnO2+C===2MnO+CO2↑+174.6kJ 焙烧还原率85%-92%，理想的还原率应依据锰粉的含铁量确定，以满足下道工序Fe2+的需要。焙烧后获得的锰粉用稀硫酸浸取硫酸锰的反应为：
钢铁生产工艺流程 炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。资源来源：台湾中钢公司网站。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。资源来源：台湾中钢公司网站。
高炉生产流程：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。资源来源：台湾中钢公司网站。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。资源来源：台湾中钢公司网站。
连铸生产流程：连续铸造作业乃是将钢液转变成钢胚之过程。上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注入特定形状之铸模内，开始冷却凝固成形，生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。经矫直后再依订单长度切割成块，方块形即为大钢胚，板状形即为扁钢胚。此半成品视需要经钢胚表面处理后，再送轧钢厂轧延。资源来源：台湾中钢公司网站。

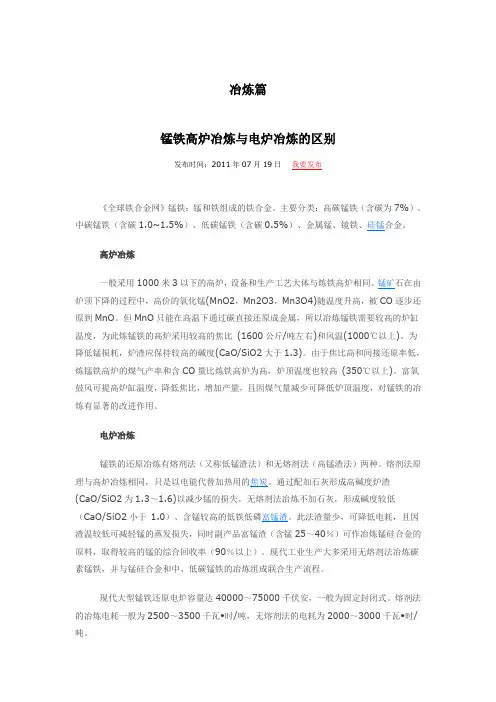

我国锰系合金生产工艺介绍 锰铁：锰和铁组成的铁合金。主要分类：高碳锰铁（含碳7%）、中碳锰铁（含碳1.0～1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、硅锰合金。 高炉冶炼 一般采用1000米3以下的高炉，设备和生产工艺大体与炼铁高炉相同。锰矿石在由炉顶下降的过程中，高价的氧化锰（MnO2，Mn2O3，Mn3O4）随温度升高，被CO逐步还原到MnO。但MnO只能在高温下通过碳直接还原成金属，所以冶炼锰铁需要较高的炉缸温度，为此炼锰铁的高炉采用较高的焦比（1600公斤/吨左右）和风温（1000℃以上）。为降低锰损耗，炉渣应保持较高的碱度（CaO/SiO2大于1.3）。由于焦比高和间接还原率低，炼锰铁高炉的煤气产率和含CO量比炼铁高炉高，炉顶温度也较高（350℃以上）。富养鼓风可提高炉缸温度，降低焦比，增加产量，且因煤气量减少可降低炉顶温度，对锰铁的冶炼有显著的改进作用。 电炉冶炼 近年来，国内外众多铁合金厂家就如何在硅锰冶炼中提高锰元素回收率，进行了深入的研究和时间。虽然在工艺配比、渣型选择、配送点制度等方面存在不尽相同的观点，但这些厂家均通过时间提高了回收率。“精料入炉，优化配料”是合金生产的发展方向之一，不同理化性能原料的搭配在很大程度上影响着铁合金的各项经济技术指标。 提高入炉有效功率。电炉设备参数和电器操作制度对炉内冶炼熔池温度影响较大，温度差异直接影响化学反应速率。根据设备参数及实际原料条件合理地选择供电制度，确定合适的二次电压、二次电流、有功功率，使电炉熔池和极心圆功率密度达到最理想状态，电炉甚至可以通过超负荷运行来确保熔池达到足够高的冶炼温度。温度越高，MnO和SiO2还原进入合金的程度越大，其中MnO和SiO2对还原温度的要求更高。在铁合金电炉内，主要存在由电能向热能的转化，即提高有效入炉功率有利于提高炉膛温度，同时有利于促进Mn和Si的还原。 选择合理的工艺制度。锰硅合金炉料配比以精料入炉为原则，入炉原料的有效成分应包括Mn、Fe、SiO2的总和（下问题到的有效成分皆同上），有效成分越高，即主要元素的富集度越高，越有利于增大
一种锰铝钛铁合金生产工艺的介绍 作者： 所属系别：锰 关键字：锰 发布日期： 2010年01月11日 17:56 编者按： 本发明涉及一种用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂，特别是锰铝钛铁合金。 目前，用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂主要为锰铝铁合金，如中国专利92107299公开的“铝锰铁复合脱氧剂”，其组分为（重量百分比）：铝20—26%，锰30—35%，铁38—48%，余量为杂质。用铝锰铁合金生产的焊条在使用时有时出现焊缝开裂现象，其原因之一是由于焊缝金属中氢、氮的溶解析出所致，特别是当钢中同时含有游离的氢、氮时，会显著增加焊缝金属的冷脆倾向。虽然可以通过对钢材的预热及严格烘烤部分消除氢的不利影响，但是氮的有害作用则难以消除。 本发明目的是提供一种锰铝钛铁合金，作为脱氧和合金化添加剂，消除氮、氢的影响，减少生产的焊条在使用时出现焊缝开裂现明，解决现有技术存在的上述问题。 本发明目的是通过如下技术方案实现的。 锰铝钛铁合金各组分的重量百分比为：锰30—40%，铝15—28%，钛1.0—4.0%，铁23—43%，其余为杂质，杂质中包括碳、硅、磷、硫等。 本发明较佳的成分范围是：锰36—40%，铝15—19%，钛1.5—3.0%，铁28—38%，其余为杂质，杂质中包括碳、硅、磷、硫等。本发明最佳的成分范围是：锰36%，铝19%，钛2.0%，铁38%，其余为杂质，杂质中包括碳、硅、磷、硫等。
采用本发明锰铝钛铁合金作为冶炼焊条钢的脱氧及合金化添加剂除具有普通锰铝铁合金的脱氧及合金化作用外，还具有如下特点： 1.由于含钛而形成的三元复合脱氧交互作用进一步提高了金属的脱氧能力。 2.由于钛和氮的亲和力高于铝与氮的亲和力（TiN和AlN二才在1500℃的生成自由能差为-10101.2J/.atom),当钢中二者含量相同时优先生成TiN。 3.由于钛和氧结合生成TiO2的能力远小于铝和氧生成Al2O3能力（二者在1600℃生成自由能之差为-205540.5J/g.atom），因此在同等条件下铝优先与氧结合形成Al2O3，Ti则残留在钢中。 4.焊条中的碳、硅、铝等的含量应尽可能低，而含Ti为0.02%时对焊条钢电阻率的不利影响要比上述元素低得多。 5.由于焊条钢中含有0.006%氮时，它与0.02%的钛达到最佳配比1.15≤Ti/N≤3.4，从而显著改善焊缝性能，这是因为钛固定了含缝金属中的氮形成的TiN，致使由氢、氮引起的冷脆性得到抑制，而TiN粒子对氢捕获有陷阱作用，亦使氢的不利作用难以发挥，TiN粒子的细化晶粒作用，使解里断裂单元得到细化，从而提高缩性和改善焊缝韧性，减少焊缝开裂。 以下结合实施对本发明作进一步叙述： 附表为本发明实施例中各组分的含量（重量百分比） 该合金由中频感应炉冶炼，所用原料为复合国家标准。有确定化学成分的锰铁、钛铁和纯铝，所用废钢为含碳量在0.3%以下的低碳钢，按各元素的吸收率严格计算各元素的加入量。开炉前，向炉辟加入少许覆盖剂，然后加入20%铝，同时加入废钢，废钢开始深溶
1．钨是熔点最高的金属，是重要的战略物资。自然界中钨主要存在于黑钨矿中，其主要成分是铁和锰的钨酸盐（FeWO4、MnWO4），还含少量Si、As的化合物。由黑钨矿冶炼钨的工艺流程如下： 已知： ①滤渣I的主要成份是Fe2O3、MnO2。 ②上述流程中，钨的化合价只有在最后一步发生改变。 ③常温下钨酸难溶于水。 （1）钨酸盐（FeWO4、MnWO4）中钨元素的化合价为____，请写出MnWO4在熔融条件下发生碱分解反应生成Fe2O3的化学方程式__________。 （2）上述流程中向粗钨酸钠溶液中加硫酸中和至pH=10后，溶液中的杂质阴离子确SiO32-、HAsO32-、HAsO42-等，则“净化”过程中，加入H2O2时发生反应的离子方程式为____，滤渣Ⅱ的主要成分是____。 （3）已知氢氧化钙和钨酸钙（CaWO4）都是微溶电解质，两者的溶解度均随温度升高而减小。下图为不同温度下Ca（OH）2、CaWO4的沉淀溶解平衡曲线，则： ①T1_____T2（填“>”或“<”）T1时Ksp（CaWO4）=____。 ②将钨酸钠溶液加入石灰乳得到大量钨酸钙，发生反应的离子方程式为____。2．稀土是一种重要的战略资源、氟碳铈矿主要化学成分为CeFCO3，它是提取铈等稀土元素的重要矿物原料。氟碳铈矿的冶炼工艺流程如下： 已知：Ⅰ.铈的常见化合价为+3、+4 Ⅱ.Ce4+可以与SO42-结合为[CeSO4]2+
Ⅲ. 焙烧时铈被氧化成四价，四价铈不易进入溶液，而三价稀土元素易进入溶液。在盐酸浸出时，有少量铈进入滤液，且产生黄绿色气体。 回答下列问题： (1)氟碳铈矿焙烧的目的是__________________；焙烧最适宜温度为______________(填标号)。a.350~ 4 50℃ b.550～650℃ C.750℃以上 步骤①中少量铈进入稀土溶液发生反应的离子方程式是_________________________。 (2)铈富集物用含硼酸的盐酸溶液处理，使氟转化为四氟硼酸根离子，然后用可溶性钾盐将四氟硼酸根离子转变为KBF4沉淀并过滤除去。写出生成KBF4的离子方程式：________________。此法处理铈富集物的缺点是____________________。 (3)除云氟离子后向滤液中先加入NaOH 溶液，然后再加入NaHS除去铁与铅。加入NaOH 溶液的目的是____________________。 (4)写出此流程中铈的碳酸盐沉淀的化学式：______________________。 3．某含镍(Ni)废催化剂中主要含有Ni，还含有Al、Al2O3、Fe及其它不溶于酸、碱的 现用含镍废催化剂制备NiSO4·7H2O晶体，其流程图如下： 回答下列问题： （1）“碱浸”时发生反应的离子方程式为Al2O3+2OH-=2AlO2-+H2O，________________。（2）“酸浸”所使用的酸为_____________。 （3）“净化除杂”需加入H2O2溶液，其作用是__________________________。然后调节pH使溶液中铁元素恰好完全沉淀，列式计算此时的pH。___________________________ （4）“操作A”为_____、过滤、洗涤、干燥，即得产品。 （5）NiSO4在强碱性溶液中可被NaClO氧化为NiOOH，该反应的离子方程式为__________________。 （6）NiOOH可作为镍氢电池的电极材料，该电池的工作原理如下图所示，其放电时，正极的电极反应式为__________________________________。 4．钨是熔点最高的金属，也是重要的战略物资。自然界中钨矿石主要有黑钨矿和白钨矿两种。其中，黑钨矿主要成分是铁和锰的钨酸盐(FeWO4、MnWO4) 以及少量杂质(含
本文是我根据我的上传的上一个文库资料继续修改的，以前那个因自己也没有吃透，没有条理性，现在这个是我在基本掌握高炉冶炼的知识之后再次整理的，比上次更具有系统性。同时也增加了一些图片，增加大家的感性认识。希望本文对你有所帮助。 本次将高炉炼铁工艺流程分为以下几部分： 一、高炉炼铁工艺流程详解 二、高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料 附：高炉炉本体主要组成部分介绍以及高炉操作知识 工艺设备相见文库文档：
一、高炉炼铁工艺流程详解 高炉炼铁工艺流程详图如下图所示：
二、高炉炼铁原理 炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。 炼铁方法主要有高炉法、 直接还原法、熔融还原法等，其 原理是矿石在特定的气氛中（还 原物质CO、H2、C；适宜温度 等）通过物化反应获取还原后的 生铁。生铁除了少部分用于铸造 外，绝大部分是作为炼钢原料。 高炉炼铁是现代炼铁的主 要方法，钢铁生产中的重要环节。 这种方法是由古代竖炉炼铁发展、改进而成的。尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。 炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧
化碳和氢气。原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。炼铁工艺流程和主要排污节点见上图。
锰系产品 一、锰系产业链及我司操作相关产品在产业链中位置（红色） 从图上看到不管锰矿还是中间任何的其它产品最终是以钢材为最终产品，钢材产品的价格直接影响相关其它产品的介个走势。其中电价是按季节变动的，在每年夏季的丰水期价格相应都会下调部分。 锰矿：储量主要集中在南非、莫桑比克、澳大利亚、俄罗斯、缅甸、加蓬等国，我国的锰矿产地是辽宁、湖南、四川、广西等地区，但是因为品位低，所以每年需要从国外进口大量高品位锰矿搭配使用。： 二、硅锰生产所需主原料： 锰、焦炭、硅、电
据不完全统计，锰矿品位每降低1％，硅锰合金电耗升高135KWh。尽可能提高入炉锰矿石的品位，是提高锰回收率、降低电耗，改善其他各项指标的重要手段。对于硅石的要求：SiO2>97%,P2O5<0.02%,粒度10-40mm,不带泥土及杂物。对于焦炭的要求：固定碳>84％，灰分<;14％，焦炭粒度，一般中小电炉使用3-13mm，大电炉使用5-25mm。 三、生产工艺： 锰矿石、硅石、碳质还原剂(焦炭)等，在配料站按冶炼工艺要求进行称量配料，混匀后，通过上料系统、布料系统及下料管加到电炉内，供电冶炼。电炉为连续还原冶炼，定时间歇出铁出渣。出炉的铁水铸锭成形，经精整破碎加工后，产品散装或包装出厂，大量的炉渣需进行水淬处理。 还原电炉是铁合金的主要冶炼设备，主要原料是矿石和炭质还原剂。含硅、锰的矿石和炭质原料在电炉中靠电弧放电作用发生还原反应，加热熔炼物料及反应所需的能量为电能。原料入炉后，在电炉炉温高达摄氏2000多度的高温下，发生还原反应，得到产品。 四、硅锰行业标准 锰硅合金GB/T4008-1996 表1 化学成分
本次将高炉炼铁工艺流程分为以下几部分： 一、高炉炼铁工艺流程详解 二、高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料 附：高炉炉本体主要组成部分介绍以及高炉操作知识 工艺设备相见文库文档： 一、高炉炼铁工艺流程详解 高炉炼铁工艺流程详图如下图所示：
二、高炉炼铁原理 炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中 还原出来的过程。 炼铁方法主要有高炉法、直 接还原法、熔融还原法等，其原 理是矿石在特定的气氛中（还原 物质CO、H2、C；适宜温度等） 通过物化反应获取还原后的生 铁。生铁除了少部分用于铸造外， 绝大部分是作为炼钢原料。 高炉炼铁是现代炼铁的主要
方法，钢铁生产中的重要环节。这种方法是由古代竖炉炼铁发展、改进而成的。尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。 炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。炼铁工艺流程和主要排污节点见上图。
矿热炉冶炼锰系铁合金不正常炉况分析 摘要：矿热炉的冶炼技术在不断提高，但在冶炼过程中也会出现不正常的现象，这就会导致冶炼难度有所增加，从而提高了成本，降低了效益。本文针对 矿热炉在冶炼锰系铁合金时所出现的不正常状况进行分析，从而提高冶炼的水平，降低成本，提高效率。 关键词：矿热炉；锰系铁合金；不正常炉况 前言 锰系铁合金的冶炼主要分为两部分，针对于碳锰和锰硅。两者的工艺相同，但在熔炼过 程中也会出现很多的问题，需要正确判断并作出合理的处理，这是在熔炼过程中所需要注意的。 一、电极事件 电极硬断 在对锰铁的冶炼过程中会出现电极硬断的事故，之所以会发生这种情况，主要是因为电 极糊粉末的原因，它的使用量过多会使电极发生烧结的情况，从而导致电极柱出现缝隙，使 电极发生硬断；也可能是多次停电的原因，在停电时没有对此来采取保护措施使电极发生破损，从而出现电极硬断；停电的时间过长没有对电极进行合理的保护，电极发生氧化，在遭 到电流冲击时，引起电极硬断；还有可能是电极过长，致使电流密度加大，从而导致电极硬断；最后可能是电极的烧结质量不高。这些都是导致电极硬断的原因，在我们的实际操作过 程中这些问题都需要加以重视与预防，从而保证事故发生时能够得到及时的处理。发生硬断后，要将电极下压，降低电极的配比，避免电极硬断。 针对电极硬断的情况，我们首先要以预防为主。停炉以后，将电极插入料中，这样可以 对其进行保温，避免热应力产生。其次，可以减少焦炭的配入量，这样可以将电极深插，使 电极减少氧化，也可以控制负荷，从而避免热应力的进一步发展。最后，热停炉时间如果较短，就需要将电流尽快恢复成正常状态，这样可以减少热应力的产生。 电极软断 电极软断是非常严重的事故，但也是可以避免的，虽然电机软断会对设备以及人身安全 造成很大的影响，但只要做好一系列的防范措施，可以将损失降到最低。 通常情况下，造成电极软断的原因也有几点。首先，电极糊的质量有问题，它的挥发份 过大，如果挥发份过高就会导致局部的电流承受能力低下，从而导致造成漏糊，并后续发生 软断。软化点过高则会导致电极糊软化过慢，进而导致电极偏软，在后续的压放过程中就会 造成电极发生软断。其次，电极糊粒度的大小是否合适也会导致电极发生漏糊导致发生软断。在对电极筒进行焊接过程中要确保焊接的质量达标，不然会导致后期的操作过程中加入电极 糊时，电极糊软化后会从焊缝中流出，导致电极筒发生断裂。最后，电极的焙烧速度如果没有控制好，就会导致电流超过电极的承受范围，将电极筒刺破使电极糊形成漏糊造成软断。 针对软断事故也可以采取一定的措施来进行有效的预防。第一，对于电极工作端长度的 控制要进行严格把控，并且保证压放的时间合理，压放速度与烧结速度都要针对具体的情况 来进行操作。对于电极的焙烧情况要进行全面的观察，这样可以控制电极的软硬情况，进而 根据这些情况来进行后续的判断，并采取合适的档位来进行焙烧和延长压放时间。第二，要 保证电极糊的质量，确保挥发份规范以及粒度大小都符合标准。第三，电极筒的焊接也要按
锰铁合金工业的污染核算 目录 第一节我国铁合金及锰系铁合金行业综述 (1) 第二节锰铁合金的基础 (3) 一锰铁的概念： (3) 二锰铁的分类： (4) 第三节锰铁合金的原料 (5) 第四节锰铁合金的生产工艺流程 (7) 一锰铁合金的生产原理 (7) 二锰铁合金的生产流程 (7) 第五节锰铁合金工业的环境污染 (15) 一锰铁合金工业的废气污染 (21) 二锰铁合金工业的废水污染 (21) 三锰铁合金工业的废渣污染 (22) 第六节锰铁合金工业的污染治理 (23) 一废气的处理 (23) 二废渣的处理 (24) 三废水的处理 (24) 第七节锰铁合金其他相关知识 (26) 一锰铁合金冶炼污染流程节点图 (26) 二锰系铁合金连续成形技术的设备研制 (26) 第一节我国铁合金及锰系铁合金行业综述 2006年，我国共生产铁合金1433.2万吨，比2005年的1067万吨增长34.32%。2006年，我国共进口锰矿石621.26万吨，比2005年的457.84万吨增长35.69%。2006年，锰系铁合金总产量预计为605万吨，当年出口量为80.25万吨，占锰系铁合金总产量的13.26%，出口量比2005年增加了47.03%。
锰矿: 在上下游商家的持续拉锯战中，三月锰矿行情疲态尽显，成交量始终未能得以突破，港口出货速度缓慢。价格方面，受BHP三月锰矿报价大幅下滑影响，三月澳洲、南非等主流国家锰矿现货市场价格跌幅明显（1-3元/吨度），马来西亚等非主流锰矿价格相对保持平稳。 一下游市场 虽然三月锰合金招标价格较二月持稳，但自二月初，钢厂对于锰合金采购量持续减少，直接导致硅锰及锰铁合金成交价格的下滑。整个三月，硅锰及锰铁整体跌幅在200元/吨左右，滞销现象十分明显。有合金厂负责人称，三月锰合金市场已经倒挂，对于锰矿采购需求保持低位。 至三月下旬，四月钢厂采购价格相继出炉。受南方地区丰水期电价即将下调、钢厂锰合金库存充足以及BHP三四月锰矿报价大跌等诸多外界因素影响，四月钢厂对锰系产品采购价格在三月基础上再现200元/吨跌幅，锰合金厂家叫苦不迭，锰矿需求进一步走低。虽然临近月末港口锰矿市场询盘明显增多，但80%以上锰合金厂询盘目的仅以了解价格为主，实际采购不多。合金厂普遍盼锰矿价格再降以减小生产成本，持币观望等待者甚多。 二港口锰矿成交 在合金厂对价格的持续打压以及锰矿出货压力日益增大的影响下，三月港口锰矿价格现1-3元/吨度松动。其中，跌幅最为明显的即BHP主营矿种----澳洲锰矿。澳块Mn45%市场报价由三月初53-54元/吨一路下滑至月底50元/吨度，成交稀少；南非Mn38%Fe5%等相对畅销的矿种也因此受到一定影响，Mn38%Fe5%南非锰块主流价格由月初46.5元/吨度跌至月底45.5元/吨度；而巴西、加蓬等其他主流国家锰矿亦受明显冲击，现1-2元/吨度跌幅，且成交不畅。
铁合金的五种生产方法 【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-11-12 14-03 中国钢铁新闻网铁合金的种类繁多，生产方法各异，但归纳起来主要有以下五种： （1）、高炉法高炉冶炼铁合金与高炉冶炼生铁相似，是利用高炉的高温及还原性气氛使合金矿石还原制成铁合金的。在高炉中生产的铁合金主要是高碳锰铁。此外，用高炉还可冶炼低硅硅铁（Si约10%）与镜铁，前者供铸造使用。用高炉冶炼铁合金，劳动生产率高，成本低。但因高炉内氧化带的存在，高熔点或难还原的氧化物不能还原，所以其它一些铁合金不能用高炉冶炼，只能用电炉生产。 （2）、电热法电热法是铁合金生产的主要方法。由于碳的还原能力随着温度的升高而增强，故很多难还原的氧化物如：CaO、Al2O3、稀土氧化物等都可以在还原电炉中还原出来。在还原电炉内以电能为热源，用碳作还原剂，还原矿石生产铁合金。此法的缺点是许多金属极易和碳生成碳化物，故用碳作还原剂生产的合金（除硅质外）含碳都很高。为了得到低碳合金，就不能用碳作还原剂，而只能用低碳硅质合金作还原剂。因此低碳铁 合金不能用电热法，而只能用电硅热法。 （3）、电硅热法此法是在电炉内用硅（如硅铁或中间产品硅锰或硅铬合金）还原矿石、氧化物或炉渣，并以石灰作熔剂生产铁合金。因此获得的产品含碳量较低。目前，用这种方法生产微碳铬铁、中低碳铬铁、中低碳锰铁、钒铁和稀土硅合金等。成品的含碳量主要取决于原料的含碳量。用电硅热法生产铁合金时，电极会使合金增碳，故生产含碳量极低或纯的金属，不能使用电炉。熔点很高而不能从炉内流出的铁合金也不能用电炉生产，而只能用炉外法（也称金属热法）。 （4）、金属热法金属热法是用还原反应产生的化学热加热合金与炉渣，并使反应自动进行。这种方法又叫“炉外法”。此法常用的还原剂有铝、硅铁（75%Si）、铝镁合金等。得到的铁合金或纯金属含碳量极低。目前用这种方法生产钛铁、钼铁、硼铁、铌铁、高钨铁、高钒铁与金属铬等。 （5）、转炉法此法是将液态的高碳合金（如高碳铬铁）兑入转炉，吹氧脱碳，得到中低碳合金。铁合金的种类虽多，但99%的铁合金是用上述五种方法生产的。 责编：吕林来源：中国钢铁新闻网综合 1
..-电解锰生产-------工艺流程简述
————————————————————————————————作者：————————————————————————————————日期：
第一章设计要求和原则 1.1 概述 本项目为俄罗斯CHEK-SU公司建设的年产8万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330天，年生产产量为80000吨，设计四条电解生产线。采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。 1.2 设计指导思想和编制原则 1.2.1 设计指导思想 1、设计执行相关的方针、政策，使设计做到切合实际，技术先进，经济合理，安全适用。 2、全面贯彻综合利用俄罗斯CHEK-SU公司锰矿资源的基本方针，有效保护和科学合理开发利用当地资源。 3、优化冶炼工艺流程，在经济合理的条件下，尽量提高金属回收率。 4、遵循可持续发展的观念，严格执行环境保护法规、安全和工业卫生法规，加强综合利用，减少三废排放，完善三废处理设施，控制对环境的污染，做到环境措施与工程建设“三同时”。 5、设计中在各个环节注意节省能源和降低成本。 6、严格按设计程序开展设计工作，确保设计质量。 1.2.2 设计原则、产品产量和质量及能源消耗保证值 1、建设年产8万吨电解金属锰工厂，工厂一次建成投产； 2、项目设计生产的产品为含Mn99.8%的电解金属锰（中华人民共和国黑色冶金行业标准（YB/T051-2003），牌号为DJMnD）；
