铁合金生产一些常见知识简介 1、矿热炉和精炼炉的区别？以及各自的优缺点？ 铁合金的生产方法，按照使用设备的不同，可分为电炉法、高炉法、炉外法、转炉法、及真空电阻炉法。 电炉法又分为矿热炉法和精炼炉法。 矿热炉是矿石加热还原电炉的简称。矿热炉法是以碳作还原剂还原矿石生产铁合金的一种工艺方法。其生产过程是，将炉料连续加入炉内，并将电极插埋于炉料中，依靠电弧和电流通过炉料而产生的电弧热和电阻热，进行埋弧还原冶炼操作，熔化还原产生的金属和熔渣集聚在炉底，并通过出铁口定时出铁出渣。生产过程是连续进行的。用此方法生产的品种主要有硅铁、硅钙合金、工业硅、高碳锰铁、硅锰合金、高碳铬铁、硅铬合金、镍铁等。 精炼炉法又称为电弧炉法，其原意是指将初级铁合金用电弧炉进行精炼降低杂质元素而得到精炼铁合金产品的一种工艺方法，一般是用硅（硅质合金）、铝等作还原剂生产含碳量低的铁合金产品，依靠电弧热、硅氧或铝氧反应热进行冶炼，炉料从炉顶或炉门加入炉内，整个冶炼过程分为引弧、加料、熔化、精炼和出铁等五道工序。生产过程是间歇进行的，即每炉一个循环。主要生产的品种有：中、低碳锰铁，中、低、微碳铬铁，钒铁等。我公司用精炼炉生产镍铁，严格地说不是一个精炼过程，而是一种电碳热熔分冶炼工艺，只是沿用了传统铁合金生产精炼炉法的称谓而已。 矿热炉法和精炼炉法的主要特点和差别：
A矿热炉设备较复杂，而精炼炉设备相对较简单； B生产工艺流程方面，矿热炉是连续进行的，而精炼炉法是间歇进行的； C操作控制方面，矿热炉相对较难，而精炼炉相对较为容易； D在铁合金生产领域，矿热炉法较易实现大型化规模化，而精炼炉法则受到局限； E矿热炉生产效率较高，而精炼炉生产效率相对较低； F矿热炉一般使用自焙电极，电极插入炉料较深，为埋弧操作，而精炼炉一般使用石墨电极，电极插入炉料较浅，为遮弧操作； G就我公司目前镍铁生产而言，精炼炉产品P、S杂质含量可控制得较低，且已实现矿石热装，从而电耗较低，而矿热炉使用烧结矿，没有热装，电耗较高，环境控制较难，这在广西金源公司采用的回转窑加矿热炉工艺后将会有根本的改变。 2、从统计学的角度，每种合金产品需要重点关注的指标有哪些？每个指标的意义及其影响因素？ 原则上来讲，就是要关注在成本构成中所占比例较大的指标。 A产量，是所有生产指标体系中最基础的首要指标。影响产量的主要因素有：设备的正常运行率、电气制度的合理选择、原辅料的性质、配料的合理性（熔剂、还原剂用量适度，渣型合理）、操作的稳定性和管理水平等。 B质量，是其它指标的前提，产品质量不符合要求，则产量和成本也就无从谈起。影响质量的主要因素有：原辅料质量是否满足工艺
锰系合金产能情况 我国铁合金以普通合金为主，其产能约占整个铁合金产能的85%，普通合金中主要分为锰系、硅铁、铬系合金。从08年情况看，产能最大的品种为锰系合金，其生产企业为750家，产能为1400万吨，其次为硅铁，铬铁排第三位。 表：我国铁合金品种分类情况 我国锰系合金产能在近几年一直占我国铁合金总产能的一半左右，而其中比例最大的为硅锰合金的比例，占铁合金总产能的38% ，锰合金产能的75%左右。下表为近几年锰系合金产品产能情况： 表：我国锰系产品产能情况（单位：万吨） 备注：2009年锰合金产能统计需要在2010年才能统计出来 2.1.2 锰系合金产量及增长率情况 1）国际锰系合金主产地产量分布情况 世界锰系合金总产量为1370万吨，中国产量742万吨，约占总产量54%，其次为乌克兰、南非、印度，产量分别占总产量的9%、7%、8%。世界4大锰系合金生产国总量占世界的78%。 由于中国和印度都为发展中大国，劳动力成本低，对环保要求不十分严格。
再由于近年中国和印度经济发展迅速，带动钢铁产业快速发展，从而拉动对锰合金需求。 2004年世界锰铁产量479万吨，比2003年增长18.42%，2008年世界锰铁产量575万吨比2007年增长2.95%，从近五年世界锰铁产量的整体看，总的发展趋势在增加，年平均增长率约7.58%。2008年世界硅锰产量795万吨比2007年增长4.4%，2004年增长幅度最大为17.50%。 近五年，由于世界钢铁工业的发展，对锰合金的需求量也在逐年递增，而2008年下半年由于金融危机的影响，使世界锰合金的产量在2008年第四季度极度下滑，各大钢铁公司都纷纷做出减产计划，并且幅度很大，按2008年11月份世界各大钢厂公布的减产情况，2008年四季度到2009年一季度，世界钢铁减产量在2144万吨左右。这次金融危机造成了工薪阶层的购买力下降，这对钢铁生产企业主要的下游客户房地产和汽车制造两个实体经济冲击很大，从而影响到锰合金的采购量。 预计明年世界锰合金产量与2009年相当，2010年以后世界锰合金产量会有缓慢回升。 表：近5年国际锰合金产量及增长率（单位：万吨） 备注：2009年国际锰合金产量需要在2010年才能统计出来 2）中国锰系合金产量分布情况 近几年，由于钢铁行业的发展，对锰系合金的硬性需求存在且不断扩大，锰系合金的生产总量从2004年的424.22万吨增长到2008年的742.68万吨，年平均增长率保持在19.5%，其中硅锰由2004年的252.34万吨增长到2008年的509.47万吨，年平均增长率20.8%，高碳锰铁产量从2004年131.4万吨增长到2008年的157.81万吨，年平均增长率21.07%，中低锰铁从2004年40.48万吨增长到2008
硅锰合金的冶炼
关于硅锰合金的冶炼方式和方法 邓绍鑫、邓元华 内容摘要：硅锰合金是炼钢中常用的复合脱氧剂，因此，世界上对于硅锰合金的 冶炼都十分的重视。本文通过对硅锰合金的冶炼过程进行剖析阐述，客观上总结了国 内外硅锰合金冶炼的技术手段和方法。b5E2RGbCAP 关键词：硅锰合金 复合脱氧剂 冶炼
硅锰合金是炼钢常用的复合脱氧剂，又是生产中，低碳锰铁和电硅热法生产金属 锰的还原剂。 硅锰合金可在大中小型矿热炉内采取连续式操作进行冶炼。目前，世界上硅锰合 金电炉正向大型化、全封闭的方向发展，南非 1975 年投产了一台 88000KVA 的大型硅 锰合金电炉。p1EanqFDPw 生产硅锰合金的原料有锰矿、富锰渣、硅石、焦炭。 生产硅锰合金可使用一种锰 矿或几种锰矿（包括富锰渣）的混合矿。为保证炼出合格产品，矿石中的锰铁比和锰
DXDiTa9E3d
磷比应满足一定要求，见表 1-2 所示。所用的锰矿含锰越高， 表 1-2 各项指标越好，图 1-1 为锰矿品位对硅锰合金技术经 济指标的影响。锰矿中二氧 化硅含量通常不受限制。采用含二氧化硅较高的锰矿 （30~40%SiO2）来冶炼硅锰合金在技术上是允许的，在资源利用上是合理的。
1 / 11
图 1-1 锰矿中的杂质 P 2O 5 要低，P 2O 5 使合金中磷含量升高。锰矿粒度一般为 10~80mm，小于 10mm 不超过总量的 10%。RTCrpUDGiT 对于硅石的要求，SiO 2≥97%，P 2O 5＜0.02，粒度 10~40mm，不带泥土及杂物。 对于焦炭的要求，固定碳≥84%，灰分≤14%，焦炭粒度，一般中小电炉使用 3~13mm，大电炉使用 5~25mm。5PCzVD7HxA 对于石灰的要求与碳素锰铁对石灰的要求相同。 为了改善硅的还原，炉料中必须有足够的 SiO 2 使在酸性渣中进行冶炼，渣中 SiO 2 过高，会使排渣困难，通常冶炼硅锰合金的炉渣成分：jLBHrnAILg CaO+MgO （SiO 2）=34~42%，=0.6~0.8 SiO 2 锰的高价氧化物不稳定，受热后容易分解和被 CO 还原成低价的氧化物 MnO ，在 1373K~1473K 的温度区间，锰的高价氧化物已经分解或还原成 MnO 。MnO 较稳定，只 能用碳直接还原，由于炉料中 SiO 2 较高，MnO 在没开始还原时就与它反应成硅酸盐， 富锰渣中的硅锰也是硅酸盐的形式存在，因此从 MnO 中还原锰的反应，实际上是液态 炉渣的硅酸盐中进行还原的。xHAQX74J0X 由于锰与碳组成稳定的化合物 Mn 3C ，用碳还原 MnO 得到的不是纯锰，而是锰的 化合物 Mn 3C 。 MnO·SiO24 3 C= 1 3
2 / 11
Mn＜8%

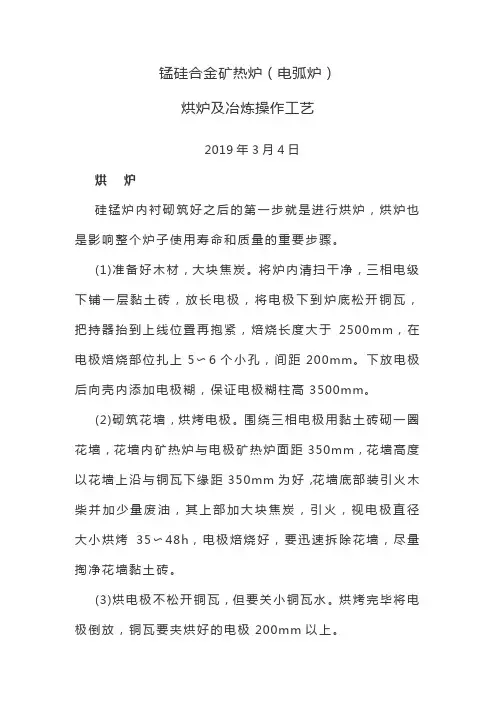

锰硅合金矿热炉（电弧炉） 烘炉及冶炼操作工艺 2019年3月4日 烘炉 硅锰炉内衬砌筑好之后的第一步就是进行烘炉，烘炉也是影响整个炉子使用寿命和质量的重要步骤。 (1)准备好木材，大块焦炭。将炉内清扫干净，三相电级下铺一层黏土砖，放长电极，将电极下到炉底松开铜瓦，把持器抬到上线位置再抱紧，焙烧长度大于2500mm，在电极焙烧部位扎上5?6个小孔，间距200mm。下放电极后向壳内添加电极糊，保证电极糊柱高3500mm。 (2)砌筑花墙，烘烤电极。围绕三相电极用黏土砖砌一圈花墙，花墙内矿热炉与电极矿热炉面距350mm，花墙高度以花墙上沿与铜瓦下缘距350mm为好，花墙底部装引火木柴并加少量废油，其上部加大块焦炭，引火，视电极直径大小烘烤35?48h，电极焙烧好，要迅速拆除花墙，尽量掏净花墙黏土砖。 (3)烘电极不松开铜瓦，但要关小铜瓦水。烘烤完毕将电极倒放，铜瓦要夹烘好的电极200mm以上。
(4)送电前必须向操作工提交送电制度矿热炉。 (5) 送电时可以用较正常使用电压高1?2级送电引弧，引弧后1h，改为正常电压级烘炉，开始加料的工作电压不超过满载负荷的一半，电烘炉前期(额定矿热炉三分之一断)应有间歇时间，间歇时间不超过20min，后期连续送电，从电烘炉一加料一第一炉一第二炉，出第二炉前各料管封上，各工作区间电耗和加料批数。 (6)月计划检修后的开炉操作：矿热炉经过小修后，必须立即送电生产，使炉况恢复正常，送电前，与大中修后开炉时要求相同，检查机电设备。送电时必须按正常规则操作，送电后缓给负荷，一般为停电时间的三分之一到二分之一给满负荷，送电前与煤气净化组联系完毕才能送电。 锰硅合金冶炼具体操作 1、熔炼操作 正常的锰硅合金合金炉况，必须有足够大的坩埚，炉料透气性良好，炉口冒火均匀，炉气净化时不冒火，创造足够的世祸空间的条件是:入炉原料杂质少，粒度和水分符合要求，配料准确，原料成分及粒度稳定。炉渣碱度适合，二元碱度Ca0/Si02=0.6?0.85,炉渣中Si02=35%43%，
铁合金电炉冶炼灼烫事故原因分析及预防对策参考 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
铁合金电炉冶炼灼烫事故原因分析及预 防对策参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 广西八一铁合金(集团)有限责任公司(原为八一锰矿)为 全国三大锰矿之一，由20世纪70年代转产铁合金电炉冶 炼至今，现有矿热炉23座，其中12500kVA、16500kVA 电炉各2座，年产量27.5万t。由于生产节奏快，连续性 强，生产环境恶劣等特点，其中人为失误、工艺因素、设 备缺陷等是诱发灼烫事故的根源。据统计，该集团公司冶 炼厂铁合金电炉冶炼从1999年至20xx年底发生的伤亡事 故共112起，其中灼烫事故38起，占全部事故的 33.9%。因此遏制和减少妁烫事故的发生是公司安全管理工 作的重点之一。 1、铁合金电炉冶炼基本工艺及特点
铁合金是钢铁生产的脱氧剂。其生产主要原料有锰矿、富锰渣、焦炭(还原剂)、白云石(或石灰)等，经过矿热炉三相电极加热焙烧，熔化成为温度高达1350-1650℃的熔融状态的铁合金铁水，从炉眼出炉后流入铁水包，用桥式吊车吊运浇铸冷却成型，经人工精整后汽车运输到成品库再加工装包待外销。电炉生产分有渣法和无渣法。锰硅合金冶炼多采用水淬渣工艺，从事铁合金电炉冶炼生产作业人员，大多数都是在电炉炉面(2楼)和浇铸间进行操作，约有90%灼烫事故均发生在炉台、炉前、浇铸间区域。 2、典型灼烫事故及原因 (1)违章指挥导致的灼烫事故。“三违”是造成事故的罪恶之源，其中违章指挥最具有危害性。如1980年8月16日10时，冶炼厂107#矿热电炉停产洗炉，当班的工段长和技术员违章指挥吊车工将两个装有洗炉炉渣的渣包吊到104#炉水冲渣沟边，直接将热渣倾倒入水沟中，引起大

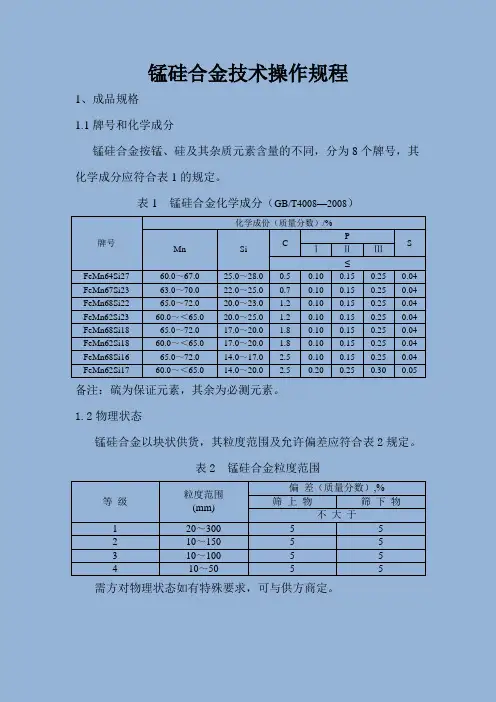

硅锰合金的牌号和化学成分（GB4008） 发表商友：6517 发表时间： 2004年09月15日 10:46 阅读数： 1285 ...牌号................................化学成分% ....................Mn...........Si..........C...............P..............S ....................................................Ⅰ.......Ⅱ.. (Ⅲ) ...................................................不大于 FeMn60Si25.....60.0—70.0....25.0—28.0.....0.5....0.10....0.15....0.25....0. 04 FeMn63Si22.....63.0—70.0....22.0—25.0.....0.7....0.10....0.15....0.25....0. 04 FeMn65Si20.....65.0—70.0....20.0—22.0.....1.2....0.10....0.15....0.20....0. 04 FeMn65Si17.....65.0—70.0....17.0—20.0.....1.8....0.10....0.15....0.20....0. 04
FeMn60Si17.....60.0—70.0....17.0—20.0.....1.8....0.10....0.15....0.20....0. 04 FeMn65Si14.....65.0—70.0....14.0—17.0.....2.5....0.10....0.15....0.20....0. 04 FeMn60Si14.....60.0—70.0....14.0—17.0.....2.5....0.20....0.25....0.30....0. 04 FeMn60Si12.....60.0—70.0....12.0—14.0.....3.0............0.30 FeMn60Si10.....60.0—70.0....10.0—12.0.....3.5............0.35
我国锰系合金生产工艺介绍 锰铁：锰和铁组成的铁合金。主要分类：高碳锰铁（含碳7%）、中碳锰铁（含碳1.0～1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、硅锰合金。 高炉冶炼 一般采用1000米3以下的高炉，设备和生产工艺大体与炼铁高炉相同。锰矿石在由炉顶下降的过程中，高价的氧化锰（MnO2，Mn2O3，Mn3O4）随温度升高，被CO逐步还原到MnO。但MnO只能在高温下通过碳直接还原成金属，所以冶炼锰铁需要较高的炉缸温度，为此炼锰铁的高炉采用较高的焦比（1600公斤/吨左右）和风温（1000℃以上）。为降低锰损耗，炉渣应保持较高的碱度（CaO/SiO2大于1.3）。由于焦比高和间接还原率低，炼锰铁高炉的煤气产率和含CO量比炼铁高炉高，炉顶温度也较高（350℃以上）。富养鼓风可提高炉缸温度，降低焦比，增加产量，且因煤气量减少可降低炉顶温度，对锰铁的冶炼有显著的改进作用。 电炉冶炼 近年来，国内外众多铁合金厂家就如何在硅锰冶炼中提高锰元素回收率，进行了深入的研究和时间。虽然在工艺配比、渣型选择、配送点制度等方面存在不尽相同的观点，但这些厂家均通过时间提高了回收率。“精料入炉，优化配料”是合金生产的发展方向之一，不同理化性能原料的搭配在很大程度上影响着铁合金的各项经济技术指标。 提高入炉有效功率。电炉设备参数和电器操作制度对炉内冶炼熔池温度影响较大，温度差异直接影响化学反应速率。根据设备参数及实际原料条件合理地选择供电制度，确定合适的二次电压、二次电流、有功功率，使电炉熔池和极心圆功率密度达到最理想状态，电炉甚至可以通过超负荷运行来确保熔池达到足够高的冶炼温度。温度越高，MnO和SiO2还原进入合金的程度越大，其中MnO和SiO2对还原温度的要求更高。在铁合金电炉内，主要存在由电能向热能的转化，即提高有效入炉功率有利于提高炉膛温度，同时有利于促进Mn和Si的还原。 选择合理的工艺制度。锰硅合金炉料配比以精料入炉为原则，入炉原料的有效成分应包括Mn、Fe、SiO2的总和（下问题到的有效成分皆同上），有效成分越高，即主要元素的富集度越高，越有利于增大
铁合金的分类和主要特征介绍 硅系铁合金 1、硅铁（SiFe） 硅铁硅铁又叫矽铁厚度一般不超过100mm。 外观无裂纹，用手摸不掉色，敲击声清脆，横截面灰白色，带有气孔。 硅铁怕潮，自然块遇水容易粉化,硅含量随之下降。AOD炉不能使用粉状SiFe。 型号：65#、72#、75# 硅铁75# ——（1）国标75#指实际硅≥72%；（2）硬75硅铁指实际硅≥75%； 硅铁65# 指硅含量在65%以上； 低铝硅铁：通常指硅铁中铝含量在1.0以下。根据客户不同要求可以达到0.5、0.2、 0.1以下等等。 2、硅钙（SiCa） 硅钙合金是由元素硅、钙和铁组成的复合合金。 硅钙的价格以一个钙多少钱算价格，钙1通常是指含30个钙点以上，钙2是指含28-30个钙点。钙3是指28以下。 状态：粉状，粒状，块状。 怕潮，吨袋包装或50kg/袋。 3、结晶硅（Si） 比重轻于其它硅系合金，外观黑亮，怕潮，使用前必须进烘房。 锰系合金 1、电解锰（Mn） 电解金属锰是用锰矿石经酸浸出获得锰盐，再送电解槽电解析出的单质金属。 外观似铁，呈不规则片状，质坚而脆，一面光亮，另一面粗糙，为银白色到褐色。 2、高锰（HMn） 多为自然块，断面呈深灰色，并带有蓝黄闪光色彩，性质硬脆。熔点：1220-1270度，密度为7.1-7.4g/cm3，抗压强度70-90MPa。但当锰含量超过82%时，易受空气中水分的侵蚀而消蚀成粉末；因此，含锰量超过82%的产品在过程中应注意防潮。多为吨袋包装，根据需方要求，可以采用散装、袋装。 3、硅锰（Si-Mn） 硅锰合金是由锰、硅、铁及少量碳和其它元素组成的合金，是一种用途较广、产量较大的铁合金。块状、有银光泽、比重6.0-6.4。 铬系合金 1、高碳铬铁（HCr） 多为自然快，断面呈银灰色，并带有金属光泽。 2、硅铬合金（Si-Cr） 硅铬合金系铬、铁的硅化物，是含有足够硅量的铬铁。横截面灰白色，带有大量气孔。粒度10-200mm之间。易粉化，注意防潮。 3、中低碳铬铁 4、微碳铬铁（V-Cr） 断面呈银白金属光泽，晶粒粗大，有明显的晶界。 其他合金： 1、钼铁及纯钼（Mo-Fe） 钼铁是钼与铁的合金。产品呈灰蓝色，以块状交货，块度范围为10-150mm,10mm以下粒度不得超过该批总重的5%，允许少量块度在一个方向最大尺寸为180mm。

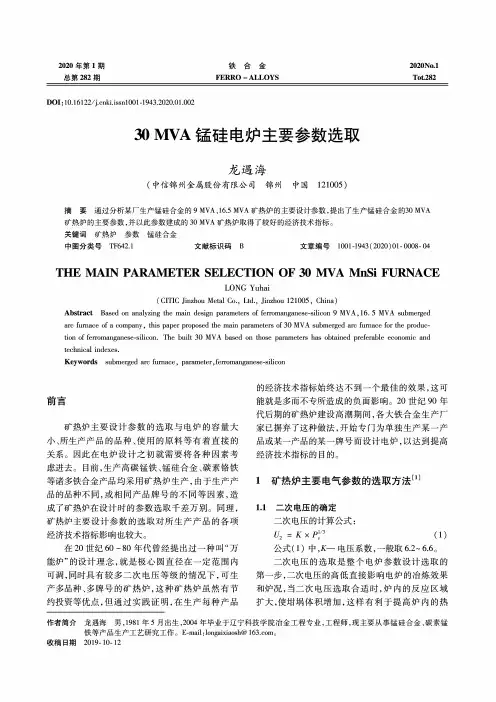

6300KVA中低碳锰铁精炼炉 技术方案 兰州西铁机械制造有限责任公司 2010年10月 总述
中低碳锰铁生产，国内成熟的工艺为电硅热法。电硅热法生产中低碳锰铁是在精炼电炉中用锰矿对锰硅合金精炼脱硅（即用锰硅合金还原锰矿）而得到中低碳锰铁，这是目前冶炼中低碳锰铁的主要方法。所炼中低碳锰铁的含碳量取决于锰硅合金的含碳量，电极和原料进入合金的碳极少。由于炉料的状态不同，分为热装、冷装两种形式。热装方式为：上一车间生产的硅锰铁水，不用浇铸，使用牵引车直接进入本项目精炼车间，然后用天车将铁水浇入精炼电炉即开始生产中低碳锰铁。冷装方式为：将已浇铸好的成品块状硅锰产品破碎后，加入本项目精炼电炉后先融化后冶炼。 若业主已经建设了锰硅电炉，建议按热装方式生产，中低碳锰铁产品冶炼电耗低于580KWH/T；若无锰硅电炉，只能采用冷装方式，中碳锰铁产品电耗在1800KWH/T左右。 两种生产方式均采用电硅热法精炼电炉。精炼电炉为间歇式生产，冶炼过程分补炉、引弧、加料、熔化、精炼和出铁几个时期。根据国内冶炼中低碳锰铁先进经验，本项目采用两台6300KVA 精炼炉，单台电炉日产55～60吨，两台电炉日产110～120吨；两台电炉年产量大于36000吨，与年产36000吨锰硅项目匹配。 一工艺说明 1
（一）原料 电硅热法生产中低碳锰铁的原料有锰矿、锰硅合金和石灰。 锰矿：要求使用含Mn>40%，Mn/Fe>7,P<0.1,SiO2<15%的富锰氧化矿。如果使用含锰低、含SiO2高的贫矿，不但锰的回收率低、脱硅慢、渣量大，而且很难炼出低碳锰铁 冶炼中低碳锰铁不宜采用烧结矿和富锰渣。 锰矿的粒度应不大于50mm，水分应小于6%。锰矿水分对各项技术经济指标有一定的影响，例如用含水10.%～20%的锰矿与含水小于3%的同种锰矿相比，前者比后者锰的回收率低4～6%，产量低10%~20%，单位电耗高15%~20%。 锰硅合金：中低碳锰铁的含碳量基本上取决于锰硅合金的含碳量，根据冶炼不同牌号的中低碳锰铁来确定所用锰硅合金的含碳量和与其相应的含硅量，生产上可通过不同含碳量的硅锰合金搭配，使其含碳量满足要求。 要求锰硅合金含锰越高越好。在所炼产品含锰一定的条件下，所用锰硅合金含锰越高，锰矿的允许含铁量也越高，使用含铁高的锰矿，对加速脱硅、减少渣量和降低电耗是有 益的。实践证明锰硅合金含锰每提高1%，所用锰矿含铁量允许提高0.7%~1%。我国用于生产中低碳锰铁的锰硅合金含锰通常为 67~69%。 采用冷装时，锰硅合金的粒度小于30mm，并去掉高碳层。采 2
铁合金电炉冶炼灼烫事故原因分析及预防对策广西八一铁合金(集团)有限责任公司(原为八一锰矿)为全国三大锰矿之一，由20世纪70年代转产铁合金电炉冶炼至今，现有矿热炉23座，其中12500kVA、16500kVA电炉各2座，年产量27.5万t。由于生产节奏快，连续性强，生产环境恶劣等特点，其中人为失误、工艺因素、设备缺陷等是诱发灼烫事故的根源。据统计，该集团公司冶炼厂铁合金电炉冶炼从1999年至2005年底发生的伤亡事故共112起，其中灼烫事故38起，占全部事故的33.9%。因此遏制和减少妁烫事故的发生是公司安全管理工作的重点之一。 1、铁合金电炉冶炼基本工艺及特点 铁合金是钢铁生产的脱氧剂。其生产主要原料有锰矿、富锰渣、焦炭(还原剂)、白云石(或石灰)等，经过矿热炉三相电极加热焙烧，熔化成为温度高达1350-1650℃的熔融状态的铁合金铁水，从炉眼出炉后流入铁水包，用桥式吊车吊运浇铸冷却成型，经人工精整后汽车运输到成品库再加工装包待外销。电炉生产分有渣法和无渣法。锰硅合金冶炼多采用水淬渣工艺，从事铁合金电炉冶炼生产作业人员，大多数都是在电炉炉面(2楼)和浇铸间进行操作，约有90%灼烫事故均发生在炉台、炉前、浇铸间区域。 2、典型灼烫事故及原因 (1)违章指挥导致的灼烫事故。“三违”是造成事故的罪恶之源，其中违章指挥最具有危害性。如1980年8月16日10时，冶炼厂107#矿
热电炉停产洗炉，当班的工段长和技术员违章指挥吊车工将两个装有洗炉炉渣的渣包吊到104#炉水冲渣沟边，直接将热渣倾倒入水沟中，引起大爆炸，造成2人重伤、5人轻伤的灼烫事故。 (2)违章操作所致的灼烫事故。2001年7月6日17时30分，冶炼厂三车间冶炼工杨某，在302#炉眼吹氧开炉操作中，当时未装设安全防护挡板，又未配戴防护面罩，被炉内返回的回火灼伤面部。主要原因是个别冶炼工安全意识淡薄，思想麻痹，不遵守出铁吹氧安全操作规程或受习惯性违章作业人员影响，在安全防护装置缺乏、损坏，安全防护措施没有落实到位的情况下违章操作，导致事故发生。 (3)炉内塌料喷溅引发的灼烫事故。电炉冶炼由于操作不当或生产工艺等原因都将会引发炉内物料沸腾、翻渣、塌料而造成热料四处喷溅导致发生人员灼烫事故。其主要原因是：①炉内温度过低，加入炉料未熔净，待温度上升，使集中溢出的气体受阻，同时若加料过快、过量，炉渣流动性不好，而引起炉内物料沸腾。②炉内塌料后，出现低温或有潮气的炉料落人液态金属与熔渣混合，产生上下翻动，增加了反应接触面，加剧了反应。③电炉的电极硬断造成电极变短，所配的料粉湿，操作不当情况下，易造成塌料，炉内热料喷溅。炉面周围若有人员作业或逗留时，极易发生灼烫事故。1999年6月23日1时柏分，冶炼厂三车间冶炼工黄某，在检查302#炉冷却水系统中，由于该炉B相电极硬断电极过短，配电工在抬动B相电板操作中突然塌料，炉内大量热料喷射而出，在炉旁的黄某躲避不及，被喷溅出的热料灼伤左面部、双手背和双后腿。
铁合金基本概述 1.1 铁合金的定义、分类、用途 1.1.1铁合金的定义 铁合金是由一种或两种以上的金属或非金属元素与铁元素融合在一起的合金。例如，硅铁是硅与铁形成的Fe2Si、Fe5Si3、FeSi、FeSi2等硅化物，它们是硅铁的主要组分，硅铁中的硅主要以FeSi和FeSi2形式存在，特别是FeSi较为稳定。不同成分硅铁的熔点也不相同，例如45%硅铁熔点为1260℃，75%硅铁为1340℃。锰铁是锰与铁的合金，其中也含有碳、硅、磷等少量其他元素，依其碳含量的不同，锰铁分为高碳锰铁、中碳锰铁和低碳锰铁。含有足够硅量的锰铁合金称为硅锰合金。 铁合金不是可以直接使用的金属材料，而是主要作为钢铁生产和铸造业的脱氧剂、还原剂及合金添加剂的中间原料。 1.1.2铁合金的分类 随着现代科学技术的发展，各个行业对钢材的品种、性能的要求越来越高，从而对铁合金也提出了更高的要求。铁合金品种繁多，分类方法也多，一般按以下方法分类： 1、按铁合金中主元素分类，可分为：硅、锰、铬、钒、钛、钨、钼等系列铁合金。 2、按铁合金中碳含量分类，可分为：高碳、中碳、低碳、微碳、超微碳等品种。
3、按生产方法分类，可分为：高炉铁合金，包括高炉高碳锰铁、低硅锰合金、低硅铁等；电炉铁合金，包括高碳锰铁、高碳铬铁、硅铁、硅锰合金、硅铬合金、硅铝合金、硅钙合金、磷铁、中低碳和微碳铬铁、中低碳锰铁、精炼钒铁等；炉外法（金属热法）铁合金，包括金属铬、钼铁、钛铁、硼铁、锆铁、高钒铁等；真空固态还原法铁合金，包括超微碳真空铬铁、氮化铬铁、氮化锰铁等；转炉铁合金，包括转炉中碳铬铁、转炉低碳铬铁、转炉中碳锰铁等；电解法铁合金，包括电解金属铬、电解金属锰等。此外，还有氧化物压块与发热铁合金等特殊铁合金。 4、按多元铁合金所含有的两种或两种以上合金元素分类，主要品种有硅铝合金、硅钙合金、硅锰铝合金、硅钙铝合金、硅钙钡合金、硅铝钡钙合金等。 各国根据炼钢的要求，把各种产品又分为若干个牌号。我国国家颁发的铁合金标准有几百个牌号，在铁合金品种中硅、锰、铬三大系列铁合金的生产量最大，约占铁合金总产量的90%以上。在硅、锰、铬三大铁合金系列中，硅铁、硅锰、铬铁是产量最大的品种，因此，本报告也主要分析这三个品种的产供销等情况。 1.1.3铁合金的用途 铁合金是钢铁工业和机械铸造行业必不可少的重要原料之一。随着我国钢铁工业的持续、快速发展，钢的品种不断扩大和
一种锰铝钛铁合金生产工艺的介绍 作者： 所属系别：锰 关键字：锰 发布日期： 2010年01月11日 17:56 编者按： 本发明涉及一种用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂，特别是锰铝钛铁合金。 目前，用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂主要为锰铝铁合金，如中国专利92107299公开的“铝锰铁复合脱氧剂”，其组分为（重量百分比）：铝20—26%，锰30—35%，铁38—48%，余量为杂质。用铝锰铁合金生产的焊条在使用时有时出现焊缝开裂现象，其原因之一是由于焊缝金属中氢、氮的溶解析出所致，特别是当钢中同时含有游离的氢、氮时，会显著增加焊缝金属的冷脆倾向。虽然可以通过对钢材的预热及严格烘烤部分消除氢的不利影响，但是氮的有害作用则难以消除。 本发明目的是提供一种锰铝钛铁合金，作为脱氧和合金化添加剂，消除氮、氢的影响，减少生产的焊条在使用时出现焊缝开裂现明，解决现有技术存在的上述问题。 本发明目的是通过如下技术方案实现的。 锰铝钛铁合金各组分的重量百分比为：锰30—40%，铝15—28%，钛1.0—4.0%，铁23—43%，其余为杂质，杂质中包括碳、硅、磷、硫等。 本发明较佳的成分范围是：锰36—40%，铝15—19%，钛1.5—3.0%，铁28—38%，其余为杂质，杂质中包括碳、硅、磷、硫等。本发明最佳的成分范围是：锰36%，铝19%，钛2.0%，铁38%，其余为杂质，杂质中包括碳、硅、磷、硫等。
采用本发明锰铝钛铁合金作为冶炼焊条钢的脱氧及合金化添加剂除具有普通锰铝铁合金的脱氧及合金化作用外，还具有如下特点： 1.由于含钛而形成的三元复合脱氧交互作用进一步提高了金属的脱氧能力。 2.由于钛和氮的亲和力高于铝与氮的亲和力（TiN和AlN二才在1500℃的生成自由能差为-10101.2J/.atom),当钢中二者含量相同时优先生成TiN。 3.由于钛和氧结合生成TiO2的能力远小于铝和氧生成Al2O3能力（二者在1600℃生成自由能之差为-205540.5J/g.atom），因此在同等条件下铝优先与氧结合形成Al2O3，Ti则残留在钢中。 4.焊条中的碳、硅、铝等的含量应尽可能低，而含Ti为0.02%时对焊条钢电阻率的不利影响要比上述元素低得多。 5.由于焊条钢中含有0.006%氮时，它与0.02%的钛达到最佳配比1.15≤Ti/N≤3.4，从而显著改善焊缝性能，这是因为钛固定了含缝金属中的氮形成的TiN，致使由氢、氮引起的冷脆性得到抑制，而TiN粒子对氢捕获有陷阱作用，亦使氢的不利作用难以发挥，TiN粒子的细化晶粒作用，使解里断裂单元得到细化，从而提高缩性和改善焊缝韧性，减少焊缝开裂。 以下结合实施对本发明作进一步叙述： 附表为本发明实施例中各组分的含量（重量百分比） 该合金由中频感应炉冶炼，所用原料为复合国家标准。有确定化学成分的锰铁、钛铁和纯铝，所用废钢为含碳量在0.3%以下的低碳钢，按各元素的吸收率严格计算各元素的加入量。开炉前，向炉辟加入少许覆盖剂，然后加入20%铝，同时加入废钢，废钢开始深溶
铁合金的五种生产方法 【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-11-12 14-03 中国钢铁新闻网铁合金的种类繁多，生产方法各异，但归纳起来主要有以下五种： （1）、高炉法高炉冶炼铁合金与高炉冶炼生铁相似，是利用高炉的高温及还原性气氛使合金矿石还原制成铁合金的。在高炉中生产的铁合金主要是高碳锰铁。此外，用高炉还可冶炼低硅硅铁（Si约10%）与镜铁，前者供铸造使用。用高炉冶炼铁合金，劳动生产率高，成本低。但因高炉内氧化带的存在，高熔点或难还原的氧化物不能还原，所以其它一些铁合金不能用高炉冶炼，只能用电炉生产。 （2）、电热法电热法是铁合金生产的主要方法。由于碳的还原能力随着温度的升高而增强，故很多难还原的氧化物如：CaO、Al2O3、稀土氧化物等都可以在还原电炉中还原出来。在还原电炉内以电能为热源，用碳作还原剂，还原矿石生产铁合金。此法的缺点是许多金属极易和碳生成碳化物，故用碳作还原剂生产的合金（除硅质外）含碳都很高。为了得到低碳合金，就不能用碳作还原剂，而只能用低碳硅质合金作还原剂。因此低碳铁 合金不能用电热法，而只能用电硅热法。 （3）、电硅热法此法是在电炉内用硅（如硅铁或中间产品硅锰或硅铬合金）还原矿石、氧化物或炉渣，并以石灰作熔剂生产铁合金。因此获得的产品含碳量较低。目前，用这种方法生产微碳铬铁、中低碳铬铁、中低碳锰铁、钒铁和稀土硅合金等。成品的含碳量主要取决于原料的含碳量。用电硅热法生产铁合金时，电极会使合金增碳，故生产含碳量极低或纯的金属，不能使用电炉。熔点很高而不能从炉内流出的铁合金也不能用电炉生产，而只能用炉外法（也称金属热法）。 （4）、金属热法金属热法是用还原反应产生的化学热加热合金与炉渣，并使反应自动进行。这种方法又叫“炉外法”。此法常用的还原剂有铝、硅铁（75%Si）、铝镁合金等。得到的铁合金或纯金属含碳量极低。目前用这种方法生产钛铁、钼铁、硼铁、铌铁、高钨铁、高钒铁与金属铬等。 （5）、转炉法此法是将液态的高碳合金（如高碳铬铁）兑入转炉，吹氧脱碳，得到中低碳合金。铁合金的种类虽多，但99%的铁合金是用上述五种方法生产的。 责编：吕林来源：中国钢铁新闻网综合 1
硅锰合金国家标准GB/T4008-1996 代替GB 4008-87 前言 原国家标准GB 4008－87《锰硅合金》牌号过多，有些牌号没有生产，原标准主元素在各牌号之间有不衔接 ．没有形成系列化，组织生产、判级比较困难。这次修改，删去一些牌号，补充了个别牌号。各牌号主元素 含量和个别牌号的参数在不影响使用的前提下进行了合理的调整。 本标准1983年首次发布，1987年第一次修订。 自本标准实施之日起。代替GB 4008－87。 本l标准由中华人民共和国冶金工业部提出。 本标准由冶金工业部信息标准研失院归口。 本标准由上海申佳铁合金有限公司负责起草。 本标准主要起草人：陈震华、章少春、钱宗华。 1范围 本标准规定了锰硅合金的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于炼钢及铸造作合金剂、复合脱氧剂利脱硫剂。冶炼中低碳锰铁作还原剂用的锰硅合金。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所 有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 3650－83 铁合金验收、包装、储运、标志和质量证明书的一般规定。 GB/T 4010－94 铁合金化学分析用试样采取和制备 GB 5686．1－88 锰硅合金化学分析方法电位滴定法测定锰量 GB 5686．2－85 锰硅合金化学分析方法重量法测定硅量 GB 5686．3－88 锰硅合金化学分析方法中和滴定法测定磷量 GB 5686．4－85 锰硅合金化学分析方法钼蓝光度法测定磷量 GB 5686．5－88 锰硅合金化学分析方法红外线吸收法测定碳量 GB/T 13247－9l 铁合金产品粒度的取样和检测方法 3技术要求
冶炼篇 锰铁高炉冶炼与电炉冶炼的区别 发布时间：2011年07月19日我要发布 《全球铁合金网》锰铁：锰和铁组成的铁合金。主要分类：高碳锰铁（含碳为7%）、中碳锰铁（含碳1.0~1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、硅锰合金。 高炉冶炼 一般采用1000米3以下的高炉，设备和生产工艺大体与炼铁高炉相同。锰矿石在由炉顶下降的过程中，高价的氧化锰(MnO2，Mn2O3，Mn3O4)随温度升高，被CO逐步还原到MnO。但MnO只能在高温下通过碳直接还原成金属，所以冶炼锰铁需要较高的炉缸温度，为此炼锰铁的高炉采用较高的焦比(1600公斤/吨左右)和风温(1000℃以上)。为降低锰损耗，炉渣应保持较高的碱度(CaO/SiO2大于1.3)。由于焦比高和间接还原率低，炼锰铁高炉的煤气产率和含CO量比炼铁高炉为高，炉顶温度也较高(350℃以上)。富氧鼓风可提高炉缸温度，降低焦比，增加产量，且因煤气量减少可降低炉顶温度，对锰铁的冶炼有显著的改进作用。 电炉冶炼 锰铁的还原冶炼有熔剂法（又称低锰渣法）和无熔剂法（高锰渣法）两种。熔剂法原理与高炉冶炼相同，只是以电能代替加热用的焦炭。通过配加石灰形成高碱度炉渣(CaO/SiO2为1.3～1.6)以减少锰的损失。无熔剂法冶炼不加石灰，形成碱度较低 （CaO/SiO2小于1.0）、含锰较高的低铁低磷富锰渣。此法渣量少，可降低电耗，且因渣温较低可减轻锰的蒸发损失，同时副产品富锰渣（含锰25～40％）可作冶炼锰硅合金的原料，取得较高的锰的综合回收率（90％以上）。现代工业生产大多采用无熔剂法冶炼碳素锰铁，并与锰硅合金和中、低碳锰铁的冶炼组成联合生产流程。 现代大型锰铁还原电炉容量达40000～75000千伏安，一般为固定封闭式。熔剂法的冶炼电耗一般为2500～3500千瓦?时/吨，无熔剂法的电耗为2000～3000千瓦?时/吨。
铜和铜合金的基础知识 铜合金（copper alloy ）以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色﹐又称紫铜。纯铜密度为﹐熔点为1083℃﹐具有优良的导电性﹑导热性﹑延展性和耐蚀性。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。常用的铜合金分为黄铜﹑青铜﹑白铜3大类。 黄铜以锌作主要添加元素的铜合金﹐具有美观的黄色﹐统称黄铜。铜锌二元合金称普通黄铜或称简单黄铜。三元以上的黄铜称特殊黄铜或称复杂黄铜。含锌低於36％的黄铜合金由固溶体组成﹐具有良好的冷加工性能﹐如含锌30％的黄铜常用来制作弹壳﹐俗称弹壳黄铜或七三黄铜。含锌在36～42％之间的黄铜合金由和固溶体组成﹐其中最常用的是含锌40％的六四黄铜。为了改善普通黄铜的性能﹐常添加其他元素﹐如铝﹑镍﹑锰﹑锡﹑硅﹑铅等。铝能提高黄铜的强度﹑硬度和耐蚀性﹐但使塑性降低﹐适合作海轮冷凝管及其他耐蚀零件。锡能提高黄铜的强度和对海水的耐腐性﹐故称海军黄铜﹐用作船舶热工设备和螺旋桨等。铅能改善黄铜的切削性能﹔这种易切削黄铜常用作钟表零件。黄铜铸件常用来制作阀门和管道配件等。 青铜原指铜锡合金﹐后除黄铜﹑白铜以外的铜合金均称青铜﹐并常在青铜名字前冠以第一主要添加元素的名。锡青铜的铸造性能﹑减摩性能好和机械性能好﹐适合於制造轴承﹑蜗轮﹑齿轮等。铅青铜是现代发动机和磨床广泛使用的轴承材料。铝青铜强度高﹐耐磨性和耐蚀性好﹐用於铸造高载荷的齿轮﹑轴套﹑船用螺旋桨等。铍青铜和磷青铜的弹性极限高﹐导电性好﹐适於制造精密弹簧和电接触元件﹐铍青铜还用来制造煤矿﹑油库等使用的无火花工具。 白铜以镍为主要添加元素的铜合金。铜镍二元合金称普通白铜﹔加有锰﹑铁﹑锌﹑铝等元素的白铜合金称复杂白铜。工业用白铜分为结构白铜和电工白铜两大类。结构白铜的特点是机械性能和耐蚀性好﹐色泽美观。这种白铜广泛用於制造精密机械﹑化工机械和船舶构件。电工白铜一般有良好的热电性能。锰铜﹑康铜﹑考铜是含锰量不同的锰白铜﹐是制造精密电工仪器﹑变阻器﹑精密电阻﹑应变片﹑热电偶等用的材料。 [编辑本段] 铜合金的分类 — 铜合金的分类方法有三种:
矿热炉冶炼锰系铁合金不正常炉况分析 摘要：矿热炉的冶炼技术在不断提高，但在冶炼过程中也会出现不正常的现象，这就会导致冶炼难度有所增加，从而提高了成本，降低了效益。本文针对 矿热炉在冶炼锰系铁合金时所出现的不正常状况进行分析，从而提高冶炼的水平，降低成本，提高效率。 关键词：矿热炉；锰系铁合金；不正常炉况 前言 锰系铁合金的冶炼主要分为两部分，针对于碳锰和锰硅。两者的工艺相同，但在熔炼过 程中也会出现很多的问题，需要正确判断并作出合理的处理，这是在熔炼过程中所需要注意的。 一、电极事件 电极硬断 在对锰铁的冶炼过程中会出现电极硬断的事故，之所以会发生这种情况，主要是因为电 极糊粉末的原因，它的使用量过多会使电极发生烧结的情况，从而导致电极柱出现缝隙，使 电极发生硬断；也可能是多次停电的原因，在停电时没有对此来采取保护措施使电极发生破损，从而出现电极硬断；停电的时间过长没有对电极进行合理的保护，电极发生氧化，在遭 到电流冲击时，引起电极硬断；还有可能是电极过长，致使电流密度加大，从而导致电极硬断；最后可能是电极的烧结质量不高。这些都是导致电极硬断的原因，在我们的实际操作过 程中这些问题都需要加以重视与预防，从而保证事故发生时能够得到及时的处理。发生硬断后，要将电极下压，降低电极的配比，避免电极硬断。 针对电极硬断的情况，我们首先要以预防为主。停炉以后，将电极插入料中，这样可以 对其进行保温，避免热应力产生。其次，可以减少焦炭的配入量，这样可以将电极深插，使 电极减少氧化，也可以控制负荷，从而避免热应力的进一步发展。最后，热停炉时间如果较短，就需要将电流尽快恢复成正常状态，这样可以减少热应力的产生。 电极软断 电极软断是非常严重的事故，但也是可以避免的，虽然电机软断会对设备以及人身安全 造成很大的影响，但只要做好一系列的防范措施，可以将损失降到最低。 通常情况下，造成电极软断的原因也有几点。首先，电极糊的质量有问题，它的挥发份 过大，如果挥发份过高就会导致局部的电流承受能力低下，从而导致造成漏糊，并后续发生 软断。软化点过高则会导致电极糊软化过慢，进而导致电极偏软，在后续的压放过程中就会 造成电极发生软断。其次，电极糊粒度的大小是否合适也会导致电极发生漏糊导致发生软断。在对电极筒进行焊接过程中要确保焊接的质量达标，不然会导致后期的操作过程中加入电极 糊时，电极糊软化后会从焊缝中流出，导致电极筒发生断裂。最后，电极的焙烧速度如果没有控制好，就会导致电流超过电极的承受范围，将电极筒刺破使电极糊形成漏糊造成软断。 针对软断事故也可以采取一定的措施来进行有效的预防。第一，对于电极工作端长度的 控制要进行严格把控，并且保证压放的时间合理，压放速度与烧结速度都要针对具体的情况 来进行操作。对于电极的焙烧情况要进行全面的观察，这样可以控制电极的软硬情况，进而 根据这些情况来进行后续的判断，并采取合适的档位来进行焙烧和延长压放时间。第二，要 保证电极糊的质量，确保挥发份规范以及粒度大小都符合标准。第三，电极筒的焊接也要按
锰系产品 一、锰系产业链及我司操作相关产品在产业链中位置（红色） 从图上看到不管锰矿还是中间任何的其它产品最终是以钢材为最终产品，钢材产品的价格直接影响相关其它产品的介个走势。其中电价是按季节变动的，在每年夏季的丰水期价格相应都会下调部分。 锰矿：储量主要集中在南非、莫桑比克、澳大利亚、俄罗斯、缅甸、加蓬等国，我国的锰矿产地是辽宁、湖南、四川、广西等地区，但是因为品位低，所以每年需要从国外进口大量高品位锰矿搭配使用。： 二、硅锰生产所需主原料： 锰、焦炭、硅、电
据不完全统计，锰矿品位每降低1％，硅锰合金电耗升高135KWh。尽可能提高入炉锰矿石的品位，是提高锰回收率、降低电耗，改善其他各项指标的重要手段。对于硅石的要求：SiO2>97%,P2O5<0.02%,粒度10-40mm,不带泥土及杂物。对于焦炭的要求：固定碳>84％，灰分<;14％，焦炭粒度，一般中小电炉使用3-13mm，大电炉使用5-25mm。 三、生产工艺： 锰矿石、硅石、碳质还原剂(焦炭)等，在配料站按冶炼工艺要求进行称量配料，混匀后，通过上料系统、布料系统及下料管加到电炉内，供电冶炼。电炉为连续还原冶炼，定时间歇出铁出渣。出炉的铁水铸锭成形，经精整破碎加工后，产品散装或包装出厂，大量的炉渣需进行水淬处理。 还原电炉是铁合金的主要冶炼设备，主要原料是矿石和炭质还原剂。含硅、锰的矿石和炭质原料在电炉中靠电弧放电作用发生还原反应，加热熔炼物料及反应所需的能量为电能。原料入炉后，在电炉炉温高达摄氏2000多度的高温下，发生还原反应，得到产品。 四、硅锰行业标准 锰硅合金GB/T4008-1996 表1 化学成分
