双面研磨机使用说明书
YM-380WY台式研磨机
深圳市炜安达研磨设备有限公司
深圳市宝安区龙华街道大浪南路联
围街1号美兰工业区2号
电话：0755-********
传真：0755-********
https://www.doczj.com/doc/aa1109301.html,
目录
一、产品说明
二、安装调试
三、操作与使用
四、机械装备图
五、电器原理图
六、气压原理图
七、设备保养
八、设备故障
九、
一产品说明
1本设备为高精密平面研磨机，主要是用于各种材料的平面研磨抛光，
2工作原理：在修面装置把盘修平后，在盘上喷撒上研磨液后，将工件放于研磨盘工作区域，研磨盘逆时针旋转，工件自转，研磨液在盘的支撑下对工件移除抛光。
二安装调试
1．检验
检查包装箱是否损坏，如已损坏请跟厂家联系后再处理，如外包装完好，请主织相关部门负责人，共同开箱检查设备、清点配件是否与合同及随机清单一致。
2 安装环境
此设备为精密设备，安装环境需在规定的温度、湿度、防尘空间，否则将影响设备的寿命及加工精度。被设备为台式机需准备一个1m×2m的工作台。380三相电源、零线、接地线。
3安装设备
4 a.基础检查完毕后，用起重设备把机器搬到工作现场。
、 b.设备就位后用水平仪调节四个地脚螺栓，调平以后锁紧螺母。
c.电源安装：大开电箱门，确认所有电器连接正确牢固，然后
把L1、L2、L3接在电源火线上，N接在零线上，E接地线
上。
d.调试：接通电源后，参照四（操作与使用）安装好加液装置，
修面刀，挡料机构，安装试运行。
四、操作与使用
在使用YM-380WY研磨机前，请仔细阅读本章操作与使用，并按如下步骤进行操作。
1.操作前的准备工作
a:核时研磨盘是否安装好，研磨盘型号与研磨液型好是否符合工件加工要求相符。
b:加液装置是否安装好，如果是喷液加液
目录 第一章用户须知 (2) 1.1 安全使用须知 (2) 1.2使用前准备 (2) 1.3研磨液的安全使用 (2) 第二章概述 (3) 2.1结构及适用范围 (3) 2.2设备各部件名称 (4) 2.3研磨操作程序 (4) 第三章研磨前的准备 (7) 3.1研磨底盘的准备 (7) 3.2研磨片的放置 (7) 3.3设置压力参数 (7) 3.4设置研磨时间 (8) 第四章研磨 (9) 4.1装夹插芯 (9) 4.2去除粘结剂 (10) 4.3调整尾纤悬挂臂 (10) 4.4开启研磨机 (10) 4.5粗磨（第一次研磨）及精磨1、2（第二、三次研磨） (10) 4.6抛光研磨（第四道研磨工序） (12) 4.7检查研磨状况 (13) 第五章研磨机的维护与保养 (13) 第六章研磨机常见故障机原因 (15) 第七章机器主要技术参数 (16) 第八章光纤连接器规模生产中的研磨技术 (18)
第一章用户须知 1.1安全使用须知 1.使用中不要远离机器，防止水分渗入，损坏机器； 2.不要使研磨机遭受不适当的振动及不必要的撞击； 3.不要用湿手触摸操作按扭或开关； 4.应保证研磨机电源使用正确的电压及频率； 5.应保证研磨机有充分的接地； 6.使用中不要触摸旋转的部件； 7.拆装研磨底盘或其它部件时，应确保切断电源。 1.2 使用前的准备 1. 应仔细检查研磨机，确保研磨机的各部件齐全及状况正常。 2. 准备清洁用的合成薄纸； 3．应有氯乙烷； 4. 准备超声波清洗机1台，用以清洗工件及夹具。 1.3 研磨液的安全使用 1. 如不小心将研磨液粘上皮肤或眼睛，应立即用水彻底的清洗； 2. 应将研磨液使用处置于通风良好的地方； 3. 如将研磨液粘上衣物，应用水清理干净；
JM-LB系列整体不锈钢胶体磨（使用说明） JM系列胶体磨使用说明： 中成多功能胶体磨，简称：SS-JM系列胶体磨COLLOIDAL MILL（研磨机GRINDIND MACHINE ）又名湿式超微粒粉碎机，湿式粉碎机、胶磨机、、磨均机、高剪切乳化研磨机、沥青胶体泵、混料泵。中成胶体磨制造历史悠久，品质超群、性能卓越，久享盛誉，深得海内外客商的青睐。尤其，近年以来经我厂技改部门通过高科技手段的革新，难题攻关，对传统胶体磨进行大幅度改造取得了突破性成果。连续获得国家专利七项，通过ISO9001-2000国际质量管理体系认证、产品执行中成企业标准Q/WSS01-2004和国家标准GB/T14466-2005（我企业参与修订），荣获“2000-2004年度国家质量检测合格证书”，“全国质量检验稳定合格产品”、“国家专利技术奖一等奖”、“国家科学技术成果进步奖二等奖”、中国食品与包装机械行业“诚信单位”、“中国质检协会先进单位”等称号。中成胶体磨产品新型实用，外形新颖，环保节能，价格优惠，体积小，效益高等特点。让你的系统更可靠，更卫生，更静，更省电。 SS-JM系列胶体磨可根据用户的特殊要求提供多功能的可空转式运作，机封与介质绝无接触，机械密封使用寿更长的新一代卫生级可空转式胶体磨（中国专利）。以及研制了另一种封闭式胶体磨（中国专利）其全封闭式内循环回流系统，使物料在密闭的环境中进行多功能研磨、乳化、均质、粉碎、分散、搅拌、混合的加工。该机器封闭性能良好，防止挥发性、易燃性、易爆性、高卫生及可在真空条件要求下工作等特点，特别适用于：香精、香料、医药、药物、石油、化工、精细化工、生物制剂、植物蛋白、动物蛋白、啤酒、食品、高校，科研实验室等领域行业使用。从而达到防爆防燃、防止加工物料有效成份的挥发或刺激工作环境和确保物料的品质纯正。可以使加工的物料有效得到多循环的处理而达到理想的效果，封闭式胶体磨还配备了多项功能装置亦可使调节盘灵活地调节机器的间距乳化细度和预防膨胀、平衡容器内部的压力、机器可以缺料空转等多种功能。因此，其特点全封闭性能好，防火防爆，防泄漏、可空转、操作方便，卫生环保，节能高效和使用寿命长，是更先进的胶体磨。 SS-JM系列胶体磨可干湿两用粉碎机器，主要以多功能湿式处理流体超微粒粉碎、研磨、乳化、分散、均质、搅拌、混合等功能为主导产品，可代替并优于石磨，砂磨机、球磨机、乳匀机、剪切分散泵，均质乳化机、三辊机、组织捣碎机等工作效率。多功能胶体磨已形成五大系列“立式胶体磨系列、分体式胶体磨系列、卧式胶体磨系列、全封闭式胶体磨系列、可空转干湿两用胶体磨系列”百多种型号规格的胶体磨产品，给广大用户选购设备提供更大空间和余地，使设备资源得到更科学性、专业性和节能性的利用，成功应用于菠萝、芦荟、仙人掌等果汁、饼馅、涂料、生化、制药、啤酒、动植蛋白深加工、淀粉、胶粘剂、聚氨酯、陶瓷、沥青及新材料生产和研究等领域。特别是我们最新推出的小型胶体磨、特大胶体磨、封闭式胶体磨、可空转胶体磨系列等产品，国内首创，已被全国各地近千家企业及高等院校重点实验室、科研所的采用和实用性推广，并得到广大专家的好评，产品畅销国内外市场。 一、使用范围
一、毕业设计(论文)课题来源、类型 本课题来源于一双面研磨机改造科研实践，属于工程设计类题目。 二、选题的目的及意义 目的：此次主要研究双面研磨机的立柱部分，并进行相关设计。 主要内容有：平面磨床的工作原理、双面研磨机总体方案设计、双面研磨机立柱部分设计、研磨压力控制部分设计。 意义：我国研磨机市场前景广阔，市场需求巨大：1国家的高度重视和政策优势。2009年初，国家发布并实施装备制造业调整振兴规划将提高我国装备制造业水平和实力提高到国家战略高度，这给机床工具行业的调整振兴指明了方向，为我国机床工具工业的战略调整和产业提供了难得的历史机遇。2下游制造业的迅速发展，给整个机床行业带来强有力的支撑。我国汽车工业，航天航空，铁路，船舶以及下游制造业的迅猛发展对机床产生了巨大需求从而拉动整个机床行业的寻速发展。3与研磨消费密切相关的众多领域的固定资产投资规模的持续增长，将进一步拉动研磨机的市场需求。淘汰落后产能，产业结构调整和产品优化升级已经成为各行业各部门的共识，这将给研磨机企业提供许多的发展机遇。4 中高档数控机床是市场需求的主流和重点现在各行各业对研磨机的性能，加工速度精度要求较高虽然其对高速高精度复合柔性多轴和多种联动，高强度等技术性能对于不同行业和不同企业的应用需求各有侧重，但是总的需求趋势是向中高档方向发展。制造业的升级和转型，对于研磨机行业有着深远影响和重
大意义。在充分查阅国内外相关资料的基础上，研究和开发具有国际先进水平和自主知识产权平面研磨设备，旨在开发出性价比比较高的超精密平面研磨机，用于陶瓷、磁盘基片、磁头、半导体晶片、光学器件等光电子材料的超精密平面研磨加工。主要对研磨设备设计中的关键问题，包括研磨盘加载变形及受热变形、主轴组件设计、加载系统设计和修盘系统设计等问题进行相关研究，具有非常重要的意义。 三、本课题在国内外的研究状况及发展趋势
双面研磨机操作说明 一、前言 非常感您选择海德系列双面研磨机。在使用之前仔细阅读此说明书，将有助于您快速的操作此设备，和快速的找到故障原因。当然了，在使用过程中，故障可能总是以各种原因出现，而本手册难免有纰漏，还请您给予谅解。在使用过程中，您可能有自己的想法，这可能是能够提高生产率，并且可能会减少故障的出现，提高设备稳定性和安全性的。基于此，您可以将这些想法记下来，并及时联系我们。只要是合理的，我们将竭进全力达到您的要求。 在设备运行之前，您需要在触摸屏上设定参数，之后才能运行，否则将出现各种问题。 下面要说明的就是在触摸屏上如何设置参数，如何对设备进行操作的，及如何对发现的故障快速进行解决的。
目录 一、前言 (1) 二、人身安全注意事项 (3) 2.1电气 (3) 2.2开停机 (3) 2.3急停位置 (3) 三、双面研磨机如何上电 (3) 四、如何快速操作双面研磨机 (3) 4.1：设置运行参数 (3) 4.2：运行双面研磨机 (3) 4.21：自动运行 (3) 4.22：手动运行 (3) 五、其它画面说明 (3) 5.1：监控画面 (3) 5.2：产量记录画面 (3) 5.3：操作说明画面 (3) 5.4：告警记录画面 (3) 六、故障及解决办法 (3)
二、人身安全注意事项 2.1电气 系统使用了三相电源，有可能对人体造成危险。 a.定期检查接线端子是否接触良好。 b.如发现有损坏的电气元件，在修复或更换前要先隔离该元件。 c.检查电器箱密封是否良好以防进水。 d.只允许有资格的电气技术人员进行检修工作。 e.三相电动机处于工作状态时不可切断水泵上的电源线。 2.2开停机 开机前先检查系统总的电源、研磨液是否正常开启，停机后再关闭系统总的电源、研磨液，其他操作必须遵守开停机程序来保证工作人员的安全。 2.3急停位置 当机器出现异常紧急情况时，应立即按下急停按钮，以防造成人员不必要的伤亡。急停位置在操作面板的左下方。 三、双面研磨机如何上电 3.1：本设备所使用电源为标准的3相5线制。请确保接入的电源没有缺项、断相、欠压。 3.2：请将机台上的负荷开关打至ON位置，如下图1所示： 图1

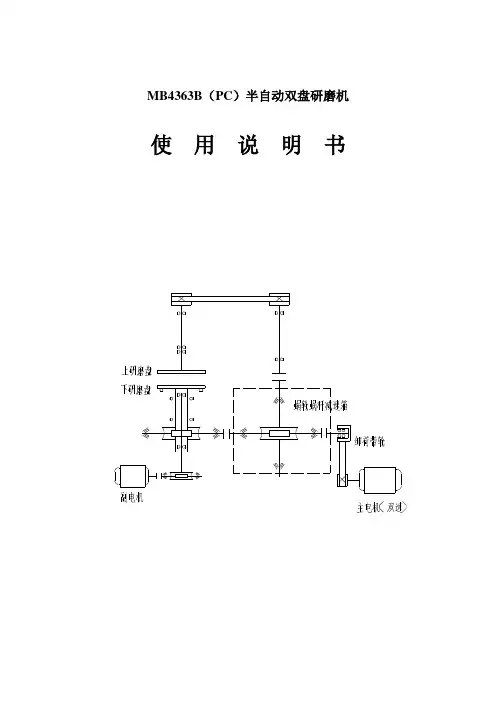

MB4363B （PC）半自动双盘研磨机使用说明书
