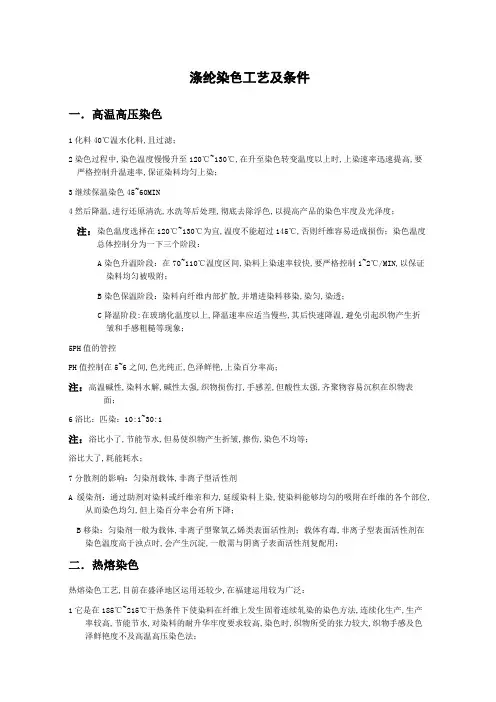

涤纶染色工艺及条件
一．高温高压染色
1 化料（40℃温水化料），且过滤；
2 染色过程中，染色温度慢慢升至120℃~130℃，在升至染色转变温度以上时，上染速率迅速提高，要严格控制升温速率，保证染料均匀上染；
3 继续保温染色45~60MIN
4 然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高产品的染色牢度及光泽度；
注：染色温度选择在120℃~130℃为宜，温度不能超过145℃,否则纤维容易造成损伤；
染色温度总体控制分为一下三个阶段：
A 染色升温阶段：在70~110℃温度区间，染料上染速率较快，要严格控制1~2℃/MIN，
以保证染料均匀被吸附；
B 染色保温阶段：染料向纤维内部扩散，并增进染料移染，染匀，染透；
C 降温阶段: 在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起
织物产生折皱和手感粗糙等现象；
5 PH值的管控
PH值控制在5~6之间，色光纯正，色泽鲜艳，上染百分率高；
注：高温碱性，染料水解，碱性太强，织物损伤打，手感差，但酸性太强，齐聚物容易沉积在织物表面；
6 浴比：匹染：10:1~30:1
注：浴比小了，节能节水，但易使织物产生折皱，擦伤，染色不均等；
浴比大了，耗能耗水；
7 分散剂的影响：匀染剂（载体，非离子型活性剂）
A 缓染剂：通过助剂对染料或纤维亲和力，延缓染料上染，使染料能够均匀的吸附在纤维
的各个部位，从而染色均匀，但上染百分率会有所下降；
B 移染：匀染剂一般为载体，非离子型聚氧乙烯类表面活性剂；载体有毒，非离子型表面
活性剂在染色温度高于浊点时，会产生沉淀，一般需与阴离子表面活性剂复配用；
二．热熔染色
热熔染色工艺，目前在盛泽地区运用还较少，在福建运用较为广泛：
1 它是在185℃~215℃干热条件下使染料在纤维上发生固着连续轧染的染色方法，连续化
生产，生产率较高，节能节水，对染料的耐升华牢度要求较高，染色时，织物所受的张力较大，织物手感及色泽鲜艳度不及高温高压染色法；
2 浸轧液的成分：分散染料，分散剂，渗透剂，防泳移剂等；
3 对染料的要求：染料可以要非常匀细，其渗透性及分散稳定性要好。

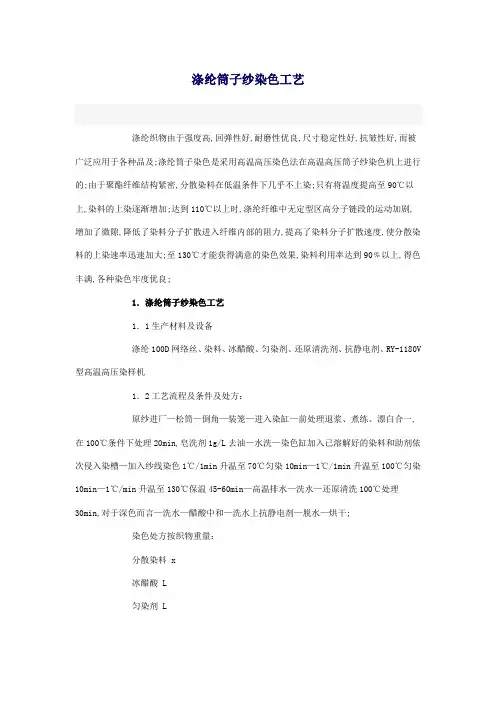

涤纶筒子纱染色工艺 涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上，染料的上染逐渐增加。达到110℃以上时，涤纶纤维中无定型区高分子链段的运动加剧，增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子扩散速度，使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果，染料利用率达到90﹪以上，得色丰满，各种染色牢度优良。 1．涤纶筒子纱染色工艺 1．1生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型高温高压染样机 1．2工艺流程及条件及处方： 原纱进厂—松筒—倒角—装笼—进入染缸—前处理（退浆、煮练、漂白合一，在100℃条件下处理20min,皂洗剂1g/L去油）—水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色（1℃/1min）升温至70℃匀染10min—（1℃/1min）升温至100℃匀染10min—（1℃/min）升温至130℃保温45-60min—高温排水—洗水—还原清洗（100℃处理30min,对于深色而言）—洗水—醋酸中和—洗水（上抗静电剂）—脱水—烘干。 染色处方（按织物重量）： 分散染料（o.w.f.）x 冰醋酸1.2g/L 匀染剂1.2g/L 还原清洗处方
冰醋酸1.5g/L 还原清洗剂1.5g/L 抗静电剂处方1.0g/L 2．质量问题产生原因分析及解决措施 2．1松筒 涤纶筒子纱线染色前需先松筒，松筒首选不锈钢弹簧管，其优点是有效穿透面积特别大，对获得匀染非常有利。可自由压缩，对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的，考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。卷绕太紧，染液难穿透很厚的纱层，局部因接触染料太少而得色偏浅造成色花或色圈等染疵，卷绕太松，筒纱容易变形脱落，造成乱纱，难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位，染液的穿透速度快，染液的穿透量多；张力、密度较大的部位，染液的穿透速度慢，染液的穿透量少。染色结果是，张力、密度小的部位得色深；张力、密度大的部位得色浅。这是因为，染料上染纤维，是分为三步：第一步,染料随着染液的流动进入纤维表面的“扩散边界层”：第二步，染料通过扩散边界层靠近纤维，被纤维表面吸附；第三步，染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面“边界层”的速度和数量是与染液的流动速度成正比。也就是说，染液流动越快，纤维表面染液的交换更新越快，染料进入纤维“边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。 对措施：绕筒要均匀 所谓“均匀”是指绕筒张力要均匀、绕筒密度也要均匀。实际生产证明手工绕筒速度虽快，但很难达到“均匀”的要求。因此，最好是采用机器绕筒，其绕筒效果相对较好。 2．2前处理 染前处理对天然纤维而言主要是去除其共生物。对涤纶等合成纤维来说则是去除其人为的后加“杂质” 包括纺丝或织造过程中加入的油剂以及沾污的油垢、灰尘、色素等。其中，最值得注意的是油剂。油剂中含有润滑剂、乳化剂、抗静电剂等。施加油剂对涤纶等合成纤维的
改性涤纶的染色 改性涤纶的品种较多，有化学改性和物理改性两类。物理改性主要是采用等离子体表面改性；化学改性主要以增加涤纶纤维分子结构中的非结晶部分，提高这一部分的分子间活动性能，即在聚酯纤维的大分子链中引入不对称的第三单体或极性基团。因此出现了不同改性纤维，如CDP，ECDP和ADP纤维。 CDP纤维是在涤纶中引入第三单体——磺酸基，通常为间苯二甲酸磺酸钠，包括α-—磺酸基—1，3—苯二甲酸，4—磺酸基—1，3—苯二甲酸和5—磺酸基—1，3—苯二甲酸。目前，CDP纤维多数采用间位第三单体，有时也用对位第三单体或同时加入此两种单体。CDP纤维根据所用改性剂的不同又分为高压型（高温型）即CDP纤维和常压型（低温型、易染型）即ECDP纤维。前者是在涤纶中引入第三单体磺酸基团及酸度较小的磷酸基团化合物，可用阳离子染料染色，但染色必须在110~130℃。后者除采用上述相同的第三单体外，还应加入第四单体如脂肪族二羧酸、二醇等改变纤维的非结晶区和扩大其分子活动性，同时降低玻璃化温度，因此可用阳离子染料在常压沸染下染色。 涤纶改性纤维除上述酸改性外，还有阴离子染料可染型（anionicdyeable polyester）简称ADP纤维，ADP纤维主要是在聚酯大分子链中引入碱性极性基团，疏松纤维内部结构，从而可使酸性染料上染。 分散阳离子染料： 具有阴离子性特性。因此很适合改性涤纶（CDP）纤维及其混纺产品的染色。与阴离子染料相容性好，可一浴法染色。 染料的溶解：用适量的50℃以下水搅拌至完全溶解。 染色：用冰醋酸调节pH=4-4.5，30分钟升温至120℃，保温30分钟。 可染阳离子染料： 部分阳离子染料也适合改性涤纶（CDP）纤维的染色：如：阳离子金黄X-GL、红X-2GL，红X-GRL、翠蓝X-GB、蓝X-BL、黑FDLT等。
涤纶针织物染色常见问题 涤纶针织物常见的问题有：缸差、色点色花、油斑色渍 一、缸差 1、PH值的影响 目前，大多数的工厂用冰醋酸来调节染色的PH值，而一般的工厂前处理后织物都带碱，染色时造成染液PH值升高，使染料发生水解，从而产生缸差；其次，一般工厂都重视染料的称取，助剂大多是舀取，误差都比较大，由于冰醋酸没有缓冲性，造成PH值波动大，从而使染出的颜色误差大；第三，由于温度升高冰醋酸会挥发，使染液PH值升高，使染料发生水解，产生缸差。解决方法：用杭州多恩的PH缓冲剂45可解决此问题。 由于PH45有优良的缓冲性，即是前处理织物有残碱，中和一部分PH45，它仍能使染液PH值稳定在染色最佳PH值4—5之间；同时，PH45不挥发，不会产生温度升高PH值升高的问题。PH45的用量为0.7—1.Og/l。 2、还原物质的影响 木质素磺酸盐会还原一些高水洗染料（如蓝色、藏青色等），使这些染料产生色变，从而产生缸差。如德司达的W系列染料、亨斯迈的XF系列。而木质素磺酸盐广泛存在于分散剂和染料填充物中。 解决方案：开始染色时加入杭州多恩的染料保护剂P–AR。由于P–AR具有弱氧化性，不会对染料产生影响，可以阻止染料被还
原，从而避免织物产生逃色，减少缸差。 3、烧碱、保险粉还原清洗的影响 由于保险粉容易分解，如果保管不当或低温加入，它的还原能力就大大削弱，造成还原力度不够，发生色光变化，产生缸差。 解决方案：使用杭州多恩的酸性还原清洗剂RC–A。染色完成后，降温到80℃～90℃，调节PH值3～4，加入RC–A保温20分钟。相比烧碱、保险粉还原清洗，色光稳定，节能降耗。也可以使用杭州多恩的还原清洗剂RC–200,配合烧碱使用，还原效果好，色光稳定。 4、染色温度的影响 分散染料理想的染色温暖是130℃，但在日常生产中，由于蒸汽压力、设备老化、温度计失灵等情况，经常发生染色温度波动的情况，造成染色缸差。 解决方案：使用杭州多恩的分散扩散促进剂MCD,可以减少染缸温度差异﹙3～5℃﹚引起的缸差，同时具有极强的移染性与匀染性。也可使用杭州多恩的扩散促进剂MLD,可以减少染缸温度5～10℃引起的缸差，同时也是一款优良的修色剂。 5、金属离子的影响 部分分散染料对水中重金属离子比较敏感，色相造成偏差，尤其是铁离子水质。由于大部分印染厂都使用河水，前后相差半小时，水中的重金属离子的量就可能误差很大，从而引起色光的变化。解决方案：使用我司的裂解剂HSA。它能有效的螯合水中的铁离
涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上，染料的上染逐渐增加。达到110℃以上时，涤纶纤维中无定型区高分子链段的运 动加剧，增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子扩散速度，使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果，染料利用率达到90 ﹪以上，得色丰满，各种染色牢度优良。 1．涤纶筒子纱染色工艺 1．1 生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V 型高温高压 染样机 1．2 工艺流程及条件及处方： 原纱进厂—松筒—倒角—装笼—进入染缸—前处理（退浆、煮练、漂白合一，在100℃条件 下处理20min, 皂洗剂1g/L 去油）—水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色（1℃ /1min ）升温至70℃匀染10min—（1℃ /1min ）升温至100℃匀染10min—（1℃ /min ）升温至130℃保温45-60min —高温排水—洗水—还原清洗（100℃处理30min, 对于深色而言）—洗水—醋酸中和—洗水（上抗静电剂）—脱水—烘干。 染色处方（按织物重量）： 分散染料（）x 冰醋酸1.2g/L 匀染剂1.2g/L 还原清洗处方 冰醋酸1.5g/L 还原清洗剂1.5g/L 抗静电剂处方1.0g/L 2．质量问题产生原因分析及解决措施
2．1 松筒 涤纶筒子纱线染色前需先松筒，松筒首选不锈钢弹簧管，其优点是有效穿透面积特别大，对获得匀染非常有利。可自由压缩，对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的，考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以-0.39g 立方厘米为宜。卷绕太紧，染液难穿透很厚的纱层，局部因接触染料太少而得色偏浅造成色花或色圈等染疵，卷绕太松，筒纱容易变形脱落，造成乱纱，难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位，染液的穿透速度快，染液的穿透量多；张力、密度较大的部位，染液的穿透速度慢，染液的穿透量少。染色结果是，张力、密度小的部位得色深；张力、密度大的部位得色浅。这是因为，染料上染纤维，是分为三步：第一步, 染料随着染液的流动进入纤维表面的“扩散边界层”：第二步，染料通过扩散边界层靠近纤维，被纤维表面吸附；第三步，染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面“边界层”的速度和数量是与染液的流动速度成正比。也就是说，染液流动越快，纤维表面染液的交换更新越快，染料进入纤维“边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。 对措施：绕筒要均匀 所谓“均匀”是指绕筒张力要均匀、绕筒密度也要均匀。实际生产证明手工绕筒速度虽快，但很难达到“均匀”的要求。因此，最好是采用机器绕筒，其绕筒效果相对较好。 2．2 前处理 染前处理对天然纤维而言主要是去除其共生物。对涤纶等合成纤维来说则是去除其人为的后加“杂质” 包括纺丝或织造过程中加入的油剂以及沾污的油垢、灰尘、色素等。其中，最值得注意的是油剂。油剂中含有润滑剂、乳化剂、抗静电剂等。施加油剂对涤纶等合成纤维的纺丝、织造是必要的。但在染整加工时必须将油剂洗除倘若染前不洗涤，带着这些油剂染色，油剂会在涤纶表面形成一层“阻染膜”，妨碍染料向纤维内部均匀扩散、渗透。因而，容易造成上色不匀，产生色花、色斑等染疵。而且，还会使浮色增加，影响色牢度。如果染前处理工艺不到位，纤维上的油剂去除不匀，就可能产生云状色花；如果在染色过程中，染液中的染料分散稳定性差，出现凝聚现象，这些油剂又会与染料的聚集体结合，沾附染色物而产生色斑。 必须注意的是前处理后一定要清洗干净，否则容易造成染花疵病。 应对措施：加强染前净化处理 在染色前，先将染色物在淡碱液中（必要时可加入适量耐高温、不起泡的表面活性剂）于120 ℃处理 2Omin（注意，碱浓不可太高，以免涤纶水解）。排液后清洗一次，必要时经酸中和，然后再实施染色。目的有二个：

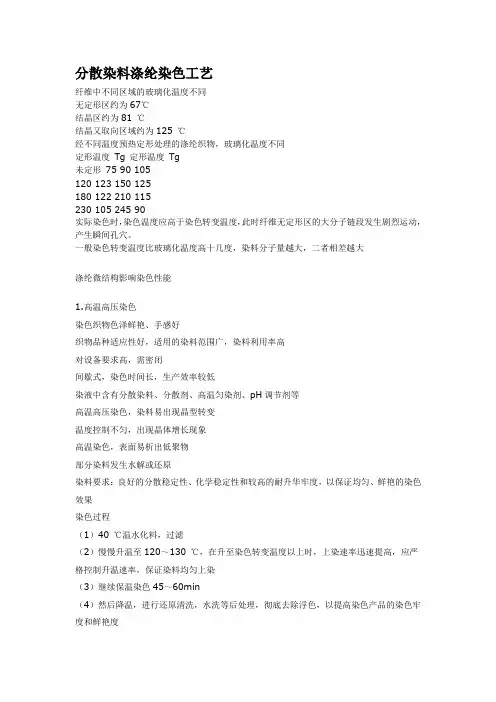

分散染料涤纶染色工艺 纤维中不同区域的玻璃化温度不同 无定形区约为67℃ 结晶区约为81 ℃ 结晶又取向区域约为125 ℃ 经不同温度预热定形处理的涤纶织物，玻璃化温度不同 定形温度Tg 定形温度Tg 未定形75 90 105 120 123 150 125 180 122 210 115 230 105 245 90 实际染色时，染色温度应高于染色转变温度，现在纤维无定形区的大分子链段发生剧烈运动，产生瞬时孔穴。 一样染色转变温度比玻璃化温度高十几度，染料分子量越大，二者相差越大 （2）染色保温时期 染料向纤维内部扩散，并增进染料移染，染匀染透 （3）降温时期 在玻璃化温度以上，降温速率应适当慢些，其后快速降温，幸免引起织物产生折皱和手感粗糙 pH值 操纵在5～6之间，色光纯正、色泽鲜艳，上染百分率高； 高温碱性，染料水解， 碱性太强，织物损害大，手感差 但酸性染色，齐聚物容易沉积在织物表面 浴比： 小，节能节水，但易使织物产生折皱、擦伤、染色不匀 大，耗能耗水 匹染：10：1～30：1
分散剂阻碍 匀染剂（载体、非离子型活性剂） （1）缓染剂 通过助剂对染料或纤维亲和力，延缓染料上染，使染料能平均地吸附在纤维的各个部分，从而染色平均，但会导致上染百分率下降 （2）移染 匀染剂一样为载体、非离子型聚氧乙烯类表面活性剂 载体有毒 非离子表面活性剂在染色温度高于浊点，会产生沉淀，一样需与阴离子表面活性剂复配 设备简单，适合毛涤织物染色 另外，载体对染料具有亲和性，对染料溶解能力高，提升染料浓度，提升吸附和扩散；过高，也不行 但载体有毒性，存在环境污染，残留载体不易洗净，阻碍染色牢度 分散染料染色原理及工艺 分散染料是一类水溶性较低的非离子型染料。最早用于醋酯纤维的染色，称为醋纤染料。随着合成纤维的进展，锦纶、涤纶相继显现，专门是涤纶，由于具有整列度高，纤维间隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料差不多上具备这些性能，但由于品种较多，使用时还必须按照加工要求选行选择。 （一）分散染料一样性质分散染料结构简单，在水中呈溶解度极低的非离子状态，为了使染料在溶液中能较好地分散，除必须将染料颗粒研磨至2μm以下外，还需加入大量的分散剂，使染料成悬浮体稳固地分散在溶液中。分散染料按应用时的耐热性能不同，可分为低温型、中温型和高温型。其中低温型染料的耐升华牢度低，匀染性能好，常称为E型染料；高
涤纶筒子纱染色工艺 涤纶织物由于强度高, 回弹性好, 耐磨性优良, 尺寸稳定性好, 抗皱性好, 而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密, 分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上, 染料的上染逐渐增加。达到110℃以上时, 涤纶纤维中无定型区高分子链段的运动加剧, 增加了微隙, 降低了染料分子扩散进入纤维内部的阻力, 提高了染料分子扩散速度, 使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果, 染料利用率达到90﹪以上, 得色丰满, 各种染色牢度优良。 1．涤纶筒子纱染色工艺 1．1生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型高温高压染样机 1．2工艺流程及条件及处方: 原纱进厂—松筒—倒角—装笼—进入染缸—前处理( 退浆、煮练、漂白合一, 在100℃条件下处理20min,皂洗剂1g/L去油) —水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色( 1℃/1min) 升温至70℃匀染10min—( 1℃/1min) 升温至100℃匀染10min—( 1℃/min) 升温至130℃保温45-60min—高温排水—洗水—还原清洗( 100℃处理30min,对于深色而言) —洗水—醋酸中和—洗水( 上抗静电剂) —脱水—烘干。 染色处方( 按织物重量) : 分散染料 ( o.w.f.) x 冰醋酸 1.2g/L
匀染剂 1.2g/L 还原清洗处方 冰醋酸 1.5g/L 还原清洗剂 1.5g/L 抗静电剂处方 1.0g/L 2．质量问题产生原因分析及解决措施 2．1松筒 涤纶筒子纱线染色前需先松筒, 松筒首选不锈钢弹簧管, 其优点是有效穿透面积特别大, 对获得匀染非常有利。可自由压缩, 对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的, 考虑到染色机械的泵的扬程高度, 涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。卷绕太紧, 染液难穿透很厚的纱层, 局部因接触染料太少而得色偏浅造成色花或色圈等染疵, 卷绕太松, 筒纱容易变形脱落, 造成乱纱, 难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位, 染液的穿透速度快, 染液的穿透量多; 张力、密度较大的部位, 染液的穿透速度慢, 染液的穿透量少。染色结果是, 张力、密度小的部位得色深; 张力、密度大的部位得色浅。这是因为, 染料上染纤维, 是分为三步: 第一步,染料随着染液的流动进入纤维表面的”扩散边界层”: 第二步, 染料经过扩散边界层靠近纤维, 被纤维表面吸附; 第三步, 染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面”边界层”的速度和数量是与染液的流动速度成正比。也就是说, 染液流动越快, 纤维表面染液的交换更新越快, 染料进入纤维”边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。 应对措施: 绕筒要均匀
涤纶织物色牢度问题浅谈 涤纶纤维本身无反应基团，也无亲水性的极性基团，大分子结构简单，链与链之间排列紧密，结晶度大，通常各类带电荷的染料很难上染。分散染料分子小，极性弱，难溶于水，染料分子与涤纶纤维相容性好，所以涤纶染色选用分散染料。在涤纶织物染整加工中，后整理的定形温度通常远高于涤纶的玻璃化温度，涤纶无定形区分子链活动加剧，染料分子产生与上染逆向的热迁移现象，造成色牢度下降，影响成品品质。面对此类问题，许多供应商会建议采用高牢度的SF、XF系列分散染料，但此类染料成本为常规染料的数倍乃至数十倍以上，因此，染厂更希望采用改进工艺或添加助剂来提高牢度。根据各厂不同情况，笔者建议从以下几个方面进行工艺改进：1．调整定形工艺： 常规工艺流程为：前处理除油→染色→还原清洗→烘干→高温定形（柔软）→成品，在此工艺中，织物在染色后需高温定形，定形时染料受热迁移到织物表面，使牢度降低，建议工艺更改为： 坯布定形→前处理除油→染色→还原清洗→（柔软）→湿布低温定形（建议温度不超过130℃）→成品； 新工艺中，织物先经坯布定形稳定规格，染色后无需烘干，直接低温定形，不经过高温处理，减小了染料的迁移与升华，有利于提高染色牢度。 目前也有工厂采用以下工艺流程： 前处理除油→染色→还原清洗→高温定形（约200℃）→二次还原清洗→定形（柔软）→成品； 该工艺中，织物染色后先高温定形，让染料充分迁移后再做还原清洗洗除，但该工艺流程较长，且对织物色泽有较大影响； 2．调整还原清洗工艺： 目前较为普遍的还原清洗方法是采用烧碱+保险粉在80~95℃做还原清洗，实践证明，温度越高，清洗效果越好，但保险粉用量提高时牢度提升不大，而采用二次清洗时牢度会有一定提高，即：烧碱2g/L，保险粉2g/L，80~95℃×20min，第一次洗后降温排水，重新进水按此工艺做第二次还原清洗。 另外，试验发现德美酸性还原清洗剂DM-1557提升性好，在用于高牢度要求的织物加工中清洗效果明显优于烧碱+保险粉清洗效果。 3．选用对牢度影响小的后整理助剂： 涤纶纤维上的柔软剂、亲水剂、抗静电剂等助剂实际常常成为分散染料迁移的溶剂，染料迁移析出后重新固着时部分被溶解在该类溶剂中，在洗水时伴随溶剂的洗除，加剧了织物落色和沾色，所以可以选用对牢度影响小的整理剂。 4．改善混纺织物的沾色问题： 一类是涤/氨交织产品，氨纶纤维玻璃化温度低，分散染料容易上染，也容易迁移掉色，特别是氨纶含量很高的织物（如花边类）牢度更难提高，可以通过选择不易沾染氨纶的染料或在染色时加入氨纶防染剂来控制氨纶上色，也可在还原清洗时加入氨纶皂洗剂洗除氨纶上的浮色。 另一类是涤/棉交织产品，分散染料常常会沾染棉纤维，沾色后不易洗除，从而造成牢度下降，另外棉纤维套色也比较困难，可在染涤工艺中加入分散剂DM-1501、防沾色清洗剂WD类产品来减少棉纤维沾色。
涤纶纤维低温常压染色的发展现状 李宝洲 李瑞 张海燕 （石家庄 河北科技大学研究生学院 050018） [摘 要]：涤纶(PET)纤维低温常压染色的研究倍加受到关注。本文从低温染色助剂(载体)、涤纶 生物改性、涤纶化学改性技术等几个方面阐述了国内外聚酯纤维低温常压染色的研究现状。 [关键词 ]：涤纶纤维；低温染色；改性；接枝；酶 1．引言 涤纶纤维性能优良[1],具有广泛的应用领域,其优良的性能使其成为合成纤维中 发展最快、产量最高的品种之一。据预测,到2010年,纺织纤维原料中棉花比重将下 降到30%,羊毛下降到2%,而合成纤维尤其是聚酯纤维仍将以较快的速度发展,聚酯 在纺织纤维总量中的比重可能继续提高。但是,涤纶对染色的条件要求较高,需采用 高温高压法(120℃~130℃)或热溶法(180℃~220℃)染色,原因在于涤纶纤维是疏水 性的合成纤维,涤纶分子结构中缺少像纤维素或蛋白质纤维那样的能和染料发生结 合的活性基团,涤纶结晶度高，分子排列得比较紧密,纤维中只存在较小的空隙[2],只 有在高温条件下,纤维分子链运动加剧,瞬时间形成较大的空隙,染料分子才能进入 到纤维的内部。高温高压染色不仅浪费了能源,增加了成本,也给涤纶混纺纤维的染 色带来技术上的困难。因此,研究如何降低涤纶纤维染色温度和压强就成了印染企业 当前迫切需要解决的关键问题。 影响纤维及其纺织品染色性能的因素有很多。对纤维来说，首先是纤维的化学 结构，主要有化学组成、聚合度、分子立体结构等;其次是超分子结构，主要是结晶 度、晶粒大小、取向度、玻璃化温度或侧序度，无定形区大小和孔隙大小及分布等。 常规PET是对苯二甲酸和乙二醇的缩聚体，其结构如下: 。从聚酷链节的组成和结构可以看出，它包括刚性的苯 环和柔性的脂肪烃基，而直接与苯环相连的酷基与苯环又构成具有刚性的共扼体系， 从而制约了与其相连的柔性链段的自由旋转。 2．涤纶纤维低温常压染色的发展现状
涤纶染色的方法介绍 涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。涤纶染色通常用三种方法： 1、载体染色法 载体的作用是使合成纤维在较低温度下上染。涤纶染色用的载体主要有联苯、卤代芳烃、邻苯基苯酚、水杨酸酯等有机化合物，常用的是邻苯基苯酚钠盐或水杨酸甲酯。载体分子小，染色时先于染料上染,对纤维起增塑作用，降低纤维分子间的作用力,促进无定形区的大分子链段活动，使染料分子容易扩散进入纤维。 载体还能增加纤维对染料的平衡上染量，染得较浓的颜色。染色时，将分散剂、染料、载体加入染浴，升温到近沸,染1小时左右。用邻苯基苯酚钠盐作载体在温度高于60℃后，需要逐步加入醋酸等酸性物质，使钠盐逐步转变成游离酚而起载体的作用。
染色后应充分水洗、皂洗去除残留载体，因载体有一定毒性并会降低染色品的日晒牢度。 2、高温染色法 在密闭染槽中染色，因染槽中染液温度高于100℃蒸汽压力大于1个大气压，又称高温高压染色法。适用于纤维、纱线和织物染色。染液温度增高后，染料在染液中的溶解度和纤维的染色饱和值，以及染料在纤维中的扩散速率都可提高，不但上染速率快，平衡上染量也有增加。染色时在染浴中加入染料、分散剂和匀染剂，染液维持在pH5左右,在70℃左右开始上染，逐渐升温到约130℃后，续染1小时左右，然后降温、排液、水洗和皂洗。 3、热溶染色法 是高温干态条件下，染料迅速扩散进入纤维的染色方法。适用于大批量浅、中色织物的连续轧染，生产效率很高。选用的染料应颗粒细小、有较高的升华牢度，于室温下浸轧加有防泳移剂的染料悬浮液，使染料颗粒沉积在织物组织中。 烘干时应逐渐均匀升温，以减轻染料泳移而引起的染色不匀。干后再进行焙烘，当升温达到一定程度时，沉积在纤维表面的染料即对纤维上染，有少量染料因升华而散失在大气中。焙烘温度主要视染料的升华牢度高低而定,一般为180～220℃。焙烘时间
涤纶染色温度精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
涤纶染色工艺及条件 一．高温高压染色 1化料（40℃温水化料），且过滤； 2染色过程中，染色温度慢慢升至120℃~130℃，在升至染色转变温度以上时，上染速率迅速提高，要严格控制升温速率，保证染料均匀上染； 3继续保温染色45~60MIN 4然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高产品的染色牢度及光泽度； 注：染色温度选择在120℃~130℃为宜，温度不能超过145℃,否则纤维容易造成损伤；染色温度总体控制分为一下三个阶段： A染色升温阶段：在70~110℃温度区间，染料上染速率较快，要严格控制1~2℃/MIN，以保证染料均匀被吸附； B染色保温阶段：染料向纤维内部扩散，并增进染料移染，染匀，染透； C降温阶段:在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗糙等现象； 5PH值的管控 PH值控制在5~6之间，色光纯正，色泽鲜艳，上染百分率高； 注：高温碱性，染料水解，碱性太强，织物损伤打，手感差，但酸性太强，齐聚物容易沉积在织物表面； 6浴比：匹染：10:1~30:1 注：浴比小了，节能节水，但易使织物产生折皱，擦伤，染色不均等； 浴比大了，耗能耗水； 7分散剂的影响：匀染剂（载体，非离子型活性剂） A缓染剂：通过助剂对染料或纤维亲和力，延缓染料上染，使染料能够均匀的吸附在纤维的各个部位，从而染色均匀，但上染百分率会有所下降； B移染：匀染剂一般为载体，非离子型聚氧乙烯类表面活性剂；载体有毒，非离子型表面活性剂在染色温度高于浊点时，会产生沉淀，一般需与阴离子表面活性剂复配用； 二．热熔染色 热熔染色工艺，目前在盛泽地区运用还较少，在福建运用较为广泛：
分散染料染色基本原理 1.聚酯纤维的染色性能 涤纶属于疏水性纤维，纤维缺乏能与染料发生结合的基团，不能使用水溶性染料染色，只能使用分子量小、不含强离子性水溶性基团、溶解度较低的非离子分散染料染色涤纶结构紧密，常压沸染，染料难以扩散进入纤维内部，把纤维染透 在玻璃化温度以上时，纤维大分子链段发生剧烈运动，聚合物分子间空隙增大，自由容积增加，提高染色速率 染料按自由体积模型扩散 可采用升高染色温度(高温高压染色法、热熔染色法)或使用纤维膨化剂及染色促进剂(载体染色法)两种途径实现。 2.染料与纤维间的作用力 氢键——涤纶中酯基含量约46%，分散染料含有-OH、-NH2，此外涤纶苯环也可形成氢键范德华力 疏水键力——纤维与染料间通过疏水部分相互作用 根据相似相溶原理，染料可看作“溶解”在固体纤维上的无定形区中。 中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
3.上染速率 (1)温度： 升高，A.纤维大分子运动加剧，大分子链发生剧烈转动，纤维自由容积增大，扩散空间阻力减少，扩散速率增大；B.染料扩散动能增加，有利于更多染料向纤维内部扩散；C.染料溶解度提高，提高染色速率 染色温度从85℃提高到100℃，扩散速率增加近48倍。 (2)纤维膨化剂或染色促进剂： 膨化剂有利于纤维膨化，降低纤维的玻璃化温度，使纤维自由容积增大，从而提高染料向纤维内部扩散 促进剂促进染料纤维表面吸附，增加纤维表面染料浓度，提高内外浓度差，提高染色速率部分载体同时具有纤维膨化剂和染色促进剂的双重作用 适量渗透剂可缩短染色时间，得到良好的染色效果 (3)染料溶解度的影响 提高溶解度，有利于单分子染料的吸附和扩散，提高染色速率 但染料溶解度不能太高，否则染料亲水能力大于亲纤维的能力，平衡上染百分率降低。 中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
涤纶染色工艺及条件 一．高温高压染色 1 化料（40℃温水化料），且过滤； 2 染色过程中，染色温度慢慢升至120℃~130℃，在升至染色转变温度以上时，上染速率迅速提高，要严格控制升温速率，保证染料均匀上染； 3 继续保温染色45~60MIN 4 然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高产品的染色牢度及光泽度； 注：染色温度选择在120℃~130℃为宜，温度不能超过145℃,否则纤维容易造成损伤； 染色温度总体控制分为一下三个阶段： A 染色升温阶段：在70~110℃温度区间，染料上染速率较快，要严格控制1~2℃/MIN， 以保证染料均匀被吸附； B 染色保温阶段：染料向纤维内部扩散，并增进染料移染，染匀，染透； C 降温阶段: 在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起 织物产生折皱和手感粗糙等现象； 5 PH值的管控 PH值控制在5~6之间，色光纯正，色泽鲜艳，上染百分率高； 注：高温碱性，染料水解，碱性太强，织物损伤打，手感差，但酸性太强，齐聚物容易沉积在织物表面； 6 浴比：匹染：10:1~30:1 注：浴比小了，节能节水，但易使织物产生折皱，擦伤，染色不均等； 浴比大了，耗能耗水； 7 分散剂的影响：匀染剂（载体，非离子型活性剂） A 缓染剂：通过助剂对染料或纤维亲和力，延缓染料上染，使染料能够均匀的吸附在纤维 的各个部位，从而染色均匀，但上染百分率会有所下降； B 移染：匀染剂一般为载体，非离子型聚氧乙烯类表面活性剂；载体有毒，非离子型表面 活性剂在染色温度高于浊点时，会产生沉淀，一般需与阴离子表面活性剂复配用； 二．热熔染色 热熔染色工艺，目前在盛泽地区运用还较少，在福建运用较为广泛： 1 它是在185℃~215℃干热条件下使染料在纤维上发生固着连续轧染的染色方法，连续化 生产，生产率较高，节能节水，对染料的耐升华牢度要求较高，染色时，织物所受的张力较大，织物手感及色泽鲜艳度不及高温高压染色法；
分散染料染色概论 第一章分散染料 1.1 分散染料的结构和性能 分散染料是一类疏水性很强，水溶液性非常小，染色时在水中主要以微小颗粒成为分散状态存在的非离子型染料。这类染料最用于酯纤维的染色，叫做分散性醋纤维染料，自涤纶问世后，根据涤纶的染色性和加工要求，在醋纤维分散染料的基础上合成现在应用的分散染料。分散染料主要有偶氮和蒽醌两大类。 1.2 分散染料的主要染色性能 1.2.1 溶解度 分散染料分子中没有水溶性基团，但分子中尚具有一些极性基团，所以具有 微量水溶性。分散染料在常温下为0。1---10MG/L，这微量的溶解度对涤纶染色十分重要。分散染料的溶解度随温度的升而增大，在80度时溶解0.2---100MG/L，100度时，为其1倍，130度时为100度的5倍。 1.2.2热稳定性 因为分散染料在高温下染涤纶进行染色，因此染料的耐热稳定性是十分重要的性能。 1.2.3升华牢度 分散染料分子量小，结构简单，因此分子间的作用力小，在高温下容易产生 升华现象，致使在染色，定型后，造成褪色和沾色现象。升华牢度是分散染料的一个重要指标。分子量大升华牢度好。 1.2.4扩散性 因涤纶结构紧密，纤维间的微隙很小，染料在纤维内的扩散十分困难，的所 以要求染色用的分散染料具有良好的扩散性能。一般的分散染料的分子结构简单，分子间的作用力小，因此具有较好的扩散性能，但扩散性能与升华牢度相互矛盾，扩散性能好，升华牢度差，扩散性能差，升华牢度好。因此在选择分散染料时要考虑各方面的因素，从而合理选用染料。
1.3分散染料染色的基本原理 在分散染料染色时，由于染料分子对涤纶具有一定亲和力，因此这些单分子染料能对纤维表面产生吸附作用，然后依靠纤维表面产生吸附作用，然后依靠纤维表面与内部浓度差的作用向内部扩散。随着染色过程的进行，染浴中的染料单分子的浓度会因被纤维吸附而下降。这就促使染料颗粒不断溶解，直到染色到平衡为止。从上可以看出分散染料的微小溶解度对其染色作用影响很大。分散染料对涤纶等到纤维上染作用是由于染料与纤维之间能产生氢键和范德华力的吸引而产生的。分散染料染涤纶纤维时在一定温度下有一个染色饱和值，此值是在该温度下的上染染料最大量。当染色达到饱和值后，再增大染浴中染料的浓度，也不会使纤维上染料量增加。分散染料染色的饱和值也和染色温度有关。温度增高，纤维中无定行区的分子链段运动增剧，因此染料可及区增大，染色饱和值增大。 第二章分散染料的染色方法 分散染色方法有高温高压法，热熔法，载体法，前两种方法是利用提高温度来使分散染料迅速上涤纶的。后一种方法是，在染浴中加入一种使涤纶膨化的助剂，因而加速分散染料并提高上染量。目前采用高温高压法染色，分散染料高温高压法染色是在温度高于100度的条件下进行的，因此必须在密闭耐压的染色设备中进行。染色，这种方法是利用提高温度来提高分散染料的上染速率，因此不仅上染速速率高，而且遮盖效应好。大多数分散染料都能适应这种方法染色分散染料是一类水溶性较低的非离子型染料。最早用于醋酯纤维的染色，称为醋纤染料。随着合成纤维的发展，锦纶、涤纶相继出现，尤其是涤纶，由于具有整列度高，纤维空隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料基本上具备这些性能，但由于品种较多，使用时还必须根据加工要求选行选择。 2.1分散染料一般性质
涤纶染色温度 The Standardization Office was revised on the afternoon of December 13, 2020
涤纶染色工艺及条件 一．高温高压染色 1化料（40℃温水化料），且过滤； 2染色过程中，染色温度慢慢升至120℃~130℃，在升至染色转变温度以上时，上染速率迅速提高，要严格控制升温速率，保证染料均匀上染； 3继续保温染色45~60MIN 4然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高产品的染色牢度及光泽度； 注：染色温度选择在120℃~130℃为宜，温度不能超过145℃,否则纤维容易造成损伤；染色温度总体控制分为一下三个阶段： A染色升温阶段：在70~110℃温度区间，染料上染速率较快，要严格控制1~2℃/MIN，以保证染料均匀被吸附； B染色保温阶段：染料向纤维内部扩散，并增进染料移染，染匀，染透； C降温阶段:在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗糙等现象； 5PH值的管控 PH值控制在5~6之间，色光纯正，色泽鲜艳，上染百分率高； 注：高温碱性，染料水解，碱性太强，织物损伤打，手感差，但酸性太强，齐聚物容易沉积在织物表面； 6浴比：匹染：10:1~30:1 注：浴比小了，节能节水，但易使织物产生折皱，擦伤，染色不均等； 浴比大了，耗能耗水； 7分散剂的影响：匀染剂（载体，非离子型活性剂） A缓染剂：通过助剂对染料或纤维亲和力，延缓染料上染，使染料能够均匀的吸附在纤维的各个部位，从而染色均匀，但上染百分率会有所下降； B移染：匀染剂一般为载体，非离子型聚氧乙烯类表面活性剂；载体有毒，非离子型表面活性剂在染色温度高于浊点时，会产生沉淀，一般需与阴离子表面活性剂复配用； 二．热熔染色 热熔染色工艺，目前在盛泽地区运用还较少，在福建运用较为广泛：
涤纶常见的染色疵点产生的原因及预防措施 摘要：本文从理论角度分析了涤纶常见的染色疵点产生的原因及预防措施。首先介绍了涤纶的结构和各项性能，从而得出涤纶的一些基本特性。然后从分散染料对涤纶的染色时产生的色花、色点、色差及分散染料的泳移现象论述了涤纶常见的染色疵点，并针对这些疵点提出相应的预防措施，解决涤纶常见的染色疵点。 关键词：涤纶疵点原因预防措施 前言 涤纶自发明至今以它绝对的优势取得了快速的发展，其数量已占世界纺织纤维的1/3，约占我国纺织纤维加工量的一半，成为合成纤维中的佼佼者，是当今理想的纺织材料。它的优越性主要取决于它特定的大分子结构；不仅有刚性的苯环，而且有脂肪族的链节，使其不仅具有可熔融加工性，便于加工成纤维，而且其大分子足够的刚性，赋予纤维高的初始模量。涤纶的综合性能好，强度大、弹性好，加工性能也好，其制成的面料挺括而不易变形，洗后不用熨烫，可纯纺也可和各种天然纤维混纺或交织，广泛用于服装，家用纺织品和产业用纺织品。在服装方面涤棉混纺织物可用于衬衣、床上用品，涤纶长丝可用于外衣、运动衣，也可用以生产仿羊毛、仿丝绸、仿麻等仿天然纤维产品等。由于涤纶可以大批量生产，加工技术不断改进，生产费用降低，所以涤纶的前景一片大好。而涤纶的染色疵点对涤纶的生产制品带来了很多麻烦，所以我们必须对涤纶染色疵点有一定了解，比如涤纶染色时的色花、色点和色差等，并分析这些涤纶染色时疵点产生的原因有哪些，从而提出控制涤纶染色时疵点的预防措施，解决这些涤纶染色疵点，以减少对涤纶加工和制品带来的生产麻烦【1】。
1 .涤纶和分散染料 1.1涤纶 1.1.1涤纶的结构 涤纶是聚对苯二甲酸乙二醇酯纤维的商品名称。在一般光学显微镜下观察，普通涤纶的纵向为光滑、均匀、无条痕的圆柱体，横截面为圆形。涤纶大分子链上不含有亲水性基团，且缺乏与染料分子结合的官能团，故吸湿性、染色性差，属于疏水性纤维。涤纶大分子的基本链节中含有苯环，阻碍了大分子的内旋转，使主链刚性增加。但涤纶大分子的基本链节中还含有一定数量的亚甲基，所以又有一定的柔性。刚柔相济的大分子结构使涤纶具有弹性优良、挺括、尺寸稳定性好等优异性质。涤纶大分子为线性分子，没有大的侧基和支链，分子链容易沿着纤维拉伸方向平行排列，因此分子间容易紧密地堆砌在一起，形成结晶，这使纤维具有较高的机械强度和形状稳定性。酯键的存在使涤纶分子具有一定的化学反应能力，但由于苯环和亚甲基的稳定性较好，所以涤纶的化学稳定性较好【2】。 1.1.2涤纶的性能 （1）热性能 涤纶是热塑性纤维，其玻璃化温度为68～81℃，在玻璃化温度以下，大分子链段的活动能力小，涤纶受外力不易变形，有利于正常使用；涤纶的软化点温度为230～240℃，高于此温度，纤维开始解取向，分子链发生运动产生形变，且形变不能回复。在染整加工中，温度要控制在玻璃化温度以上，软化点温度以下。印染厂的热定性温度一般为180～220℃，染色、整理及成衣熨烫的温度均低于热定型温度，否则会因分子链活动加剧而破坏定性效果。在几种主要的合成纤维中也是最好的。涤纶在150℃下加热168小时后，其强度损失不超过3%,而锦纶在150℃受热5小时即变黄，纤维强度大幅度下降。大部分碳链纤维在高于80～90℃下受热要发生变形，其强度损失很难恢复。所以对涤棉混纺织物进行热加工时，应着重考虑棉纤维本身的耐热性。涤纶所允许的使用温度范围较大，可在-70～170℃之间使用，低温时纤维不会发脆【2】。
涤纶染色打样 常用涤纶打样设备有高温高压打样机、甘油打样机和红外线打样机。三种设备各有特点。 1.1 高温高压打样机 此类打样机最高工作温度130℃，可以调整升温速度，由两只电热管作为热源。最多可放12支染杯，由连杆装置带动挂有小样的挂钩上下移动完成打样过程。染杯的最大容量为300ml，织物的重量决定了浴比的大小。打样时染液的加入量由染色配方决定，最后用水加至整个染杯的三分之二高度，即200ml左右。液面高度过高，浴
比与生产实际浴比相差过大，会影响颜色的准确性。液面过低，小样随挂钩上升时可能不被液面全部浸没，造成小样色花。 常用的染杯有玻璃染杯和不锈钢染杯两种。新染杯在使用前要检验其直径的大小。直径偏大容易造成染色结束后的卡杯现象。取杯时若用力过猛，玻璃染杯易破损。不仅容易造成打样员手部受伤，细小的碎玻璃还容易割破打样机半球形压盖与整个打样机平台的密封圈，影响下一次打样。玻璃染杯易于观察染液脚水的状态，方便新批号染料的进厂检验。而使用不锈钢染杯检验新批号染料时，就必须将染液脚水倒入烧杯后才能观察。不锈钢染杯虽不易破损，但若表面光洁度不高，会降低清洗染杯的效率果。
除了每周清洗一次小样机以外，出现玻璃染杯破损时，必须将掉入小样机底部的碎玻璃全部清理干净，不然容易造成定期清理小样机时打样员的手部受伤。清理时把水全部放干，检查和清洗电热管表面。电热管表面的水垢长时间不清理，不仅影响加热效率，还容易造成电热管的爆裂。清理时若发现电热管表面出现鼓胀或明显变形，应及时更换，以免影响加热速度。 每次从打样机底部放水后，再加水时要检查底部水阀是否关严。若底阀关闭不严，轻微漏水，易造成小样机底部锈蚀或小样机漏电，引起安全事故。每只小样挂在挂钩上后，要进行必要的固定以免造成脱钩后的色花。若固定过紧，易造成
分散染料染涤纶 2009-10-19 来源: 印染在线点击次数：2637 关键字：分散染料染涤纶 分散染料染色的基本原理在分散染料染色时，由于染料分子对涤纶具有一定亲和力，因此这些单分子染料能对纤维表面产生吸附作用，然后依靠纤维表面产生吸附作用，然后依靠纤维表面与内部浓度差的作用向内部扩散。随着染色过程的进行，染浴中的染料单分子的浓度会因被纤维吸附而下降。这就促使染料颗粒不断溶解，直到染色到平衡为止。从上可以看出，分散染料的微小溶解度对其染色作用影响很大。分散染料对涤纶等到纤维上涤作用是由于染料与纤维之间能产生氢键和范德华力的吸引而产生的。分散染料染涤纶纤维时在一定温度下有一个染色饱和值，此值是在该温度下的上染染料最大量。当染色达到饱和值后，再增大染浴中染料的浓度，也不会使纤维上染料量增加。分散染料染色的饱和值也和染色温度有关。温度增高，纤维中无定行区的分子链段运动增剧，因此染料可及区增大，染色饱和值增大。 分散染料染涤纶的染色方法 涤纶结构紧密，结晶度和取向度都很高，染料在纤维中的扩散渗透十分困难，因此采用在沸点或沸点以下染色的常规染色方法，上染速率很慢，得色很淡，不能获得满意的染色效果。为了提高上染速率和上染量，染色时必须提高温度或采取其它措施。用于涤纶染色方法有高温高压、热溶法和载体法。前两种方法是用提高温度来使分散染料迅速上染涤纶的，后一种方法是在染浴中加入一种使涤纶膨化的助剂，因而加速分散染料并提高上染量。热溶染色法在涤纶针织物染色中还没有应用。三、高温高压法高温高压法是在高温高压条件下进行染色的。因为涤纶是热塑性纤维，当染色温度超过其玻璃化温度时，分子链段就开始运动且随着温度的升高而加剧，因此在纤维的分子链间形成许多较大的瞬时微隙使染料分子能通过这些微隙顺利扩散到纤维内部，同时提高温度还能使染料的溶解度增加，使染料单分子对纤维表面吸附增多。此外，提高温度能使涤纶在水中的膨化程度增加，这也有利于染料在纤维中的扩散。 影响高温高压的因素： A、温度：温度是高温高压染色的关键因素。提高温度可以提高分散染料的上染百分率，但当温度高达130度以上时，多数分散染料的上染百分率不再有明显增加，相反温度过高会引起涤纶酯键产生水解而导致纤维的弹性和强力下降，色光变差，因此高温高压染色一般以不超过145度为限，一般染色温度控制在125度至130度范围内。在此温度下染色，不仅匀染性好得色量高而且染浴的PH值控制在5—6的弱酸范围内，极大多数分散染料相当稳定，因此得色十分鲜艳。 为了使染料能均匀地被涤纶吸附必须严格控制升温速度，特别在80度以上时，升温速度应比较缓慢，否则一旦上染过速而造成吸附不匀必须用很长时间保温染色来进行移染。当升温至规定温度后应保温染色一段时间以确保染料充分扩散渗透。保温染色时间一般为30至60分钟浅色时间可短一些，深色应长一些。染色结束后
