涤纶筒子纱染色工艺
涤纶织物由于强度高, 回弹性好, 耐磨性优良, 尺寸稳定性好, 抗皱性好, 而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密, 分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上, 染料的上染逐渐增加。达到110℃以上时, 涤纶纤维中无定型区高分子链段的运动加剧, 增加了微隙, 降低了染料分子扩散进入纤维内部的阻力, 提高了染料分子扩散速度, 使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果, 染料利用率达到90﹪以上, 得色丰满, 各种染色牢度优良。
1．涤纶筒子纱染色工艺
1．1生产材料及设备
涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型高温高压染样机
1．2工艺流程及条件及处方:
原纱进厂—松筒—倒角—装笼—进入染缸—前处理( 退浆、煮练、漂白合一, 在100℃条件下处理20min,皂洗剂1g/L去油) —水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色( 1℃/1min) 升温至70℃匀染10min—( 1℃/1min) 升温至100℃匀染10min—( 1℃/min) 升温至130℃保温45-60min—高温排水—洗水—还原清洗( 100℃处理30min,对于深色而言) —洗水—醋酸中和—洗水( 上抗静电剂) —脱水—烘干。
染色处方( 按织物重量) :
分散染料 ( o.w.f.) x
冰醋酸 1.2g/L
匀染剂 1.2g/L
还原清洗处方
冰醋酸 1.5g/L
还原清洗剂 1.5g/L
抗静电剂处方 1.0g/L
2．质量问题产生原因分析及解决措施
2．1松筒
涤纶筒子纱线染色前需先松筒, 松筒首选不锈钢弹簧管, 其优点是有效穿透面积特别大, 对获得匀染非常有利。可自由压缩, 对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的, 考虑到染色机械的泵的扬程高度, 涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。卷绕太紧, 染液难穿透很厚的纱层, 局部因接触染料太少而得色偏浅造成色花或色圈等染疵, 卷绕太松, 筒纱容易变形脱落, 造成乱纱, 难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位, 染液的穿透速度快, 染液的穿透量多; 张力、密度较大的部位, 染液的穿透速度慢, 染液的穿透量少。染色结果是, 张力、密度小的部位得色深; 张力、密度大的部位得色浅。这是因为, 染料上染纤维, 是分为三步: 第一步,染料随着染液的流动进入纤维表面的”扩散边界层”: 第二步, 染料经过扩散边界层靠近纤维, 被纤维表面吸附; 第三步, 染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面”边界层”的速度和数量是与染液的流动速度成正比。也就是说, 染液流动越快, 纤维表面染液的交换更新越快, 染料进入纤维”边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。
应对措施: 绕筒要均匀
所谓”均匀”是指绕筒张力要均匀、绕筒密度也要均匀。实际生产证明手工绕筒速度虽快, 但很难达到”均匀”的要求。因此, 最好是采用机器绕筒, 其绕筒效果相对较好。
2．2前处理
染前处理对天然纤维而言主要是去除其共生物。对涤纶等合成纤维来说则是去除其人为的后加”杂质”包括纺丝或织造过程中加入的油剂以及沾污的油垢、灰尘、色素等。其中, 最值得注意的是油剂。油剂中含有润滑剂、乳化剂、抗静电剂等。施加油剂对涤纶等合成纤维的纺丝、织造是必要的。但在染整加工时必须将油剂洗除倘若染前不洗涤, 带着这些油剂染色, 油剂会在涤纶表面形成一层”阻染膜”, 妨碍染料向纤维内部均匀扩散、渗透。因而, 容易造成上色不匀, 产生色花、色斑等染疵。而且, 还会使浮色增加, 影响色牢度。如果染前处理工艺不到位, 纤维上的油剂去除不匀, 就可能产生云状色花; 如果在染色过程中, 染液中的染料分散稳定性差, 出现凝聚现象, 这些油剂又会与染料的聚集体结合, 沾附染色物而产生色斑。
必须注意的是前处理后一定要清洗干净, 否则容易造成染花疵病。
应对措施: 加强染前净化处理
在染色前, 先将染色物在淡碱液中(必要时可加入适量耐高温、不起泡的表面活性剂)于120 ℃处理2Omin(注意, 碱浓不可太高,
以免涤纶水解)。排液后清洗一次, 必要时经酸中和, 然后再实施染色。目的有二个:
(1)将纤维中的低聚物, 大部份萃取出来, 并在溶解状态下排出机外, 这样能够显著减少染浴中低聚物的含量。
(2)将纺丝或织造过程中施加在纤维或织物上的油剂以及沾污的油垢、灰尘、色素、花衣等去除。
2．3染料选用
分散染料不含磺酸基(一S03Na)、羧酸基(一COONa)等亲水性基团, 只含部分羟基、氨基、乙醇基、偶氮基、取代氨基等极性基团, 因此, 亲水性很差, 几乎不溶于水。只能借助于阴离子分散剂将染料微粒包复后, 分散在水中。然而, 在100℃以上高温和染液快速流动双重因素的作用下, 分散剂分子与染料微粒之间的”包复能”会降低。如果所包复的染料微粒游离出来, 就会重新聚集成更大的染料颗粒。这种现象即为分散染料的”高温凝聚性”不同结构的分散染料, 其热凝聚现象不同。
大致可分三种: 一为不易发生热凝聚。这类染料不会因升温、降温或相互碰撞而凝聚。使用这样的染料染色一般不会造成染色不匀或色斑色渍。
二为容易发生热凝聚但随着染料分子向纤维内部扩散, 染料的聚集体会再度解聚, 只要染料在纤维表面吸附均匀, 一般就不会造成色花、色渍。
三为容易发生热凝聚, 而且在染色过程中, 又难以解聚。使用这类染料染色时, 特别是当使用的分散剂或匀染剂高温分散能力
较差时, 就很容易由于染料的热凝聚而造成色泽不匀。甚至由于染料聚集体与染液中的低聚物、油剂、纤维屑等杂质相结合而产生焦油化物由于高温高压染色的方式对染液具有很强的过滤性．对染液的分散均匀性要求很高。
因此, 一旦染料选用不当．在升温或降温过程中染液产生聚集现象．筒轴外层内层便会产生递减性色差。倘若卷筒张力、密度不匀．筒轴各部位也会产生深浅差异性色花。
应对措施: 选用热凝聚性小的分散染料
不同结构的分散染料, 其热凝聚性大小不同。选用热凝聚性小的染料染色是预防色花、色渍。高温凝聚性较小的品种如: 分散金黄SE一3R、分散蓝E一4R(B一56#)、分散红5E—G5(R一153#)、分散嫩黄SE一4GL、分散紫HFRL(V一26# )、分散艳蓝R5E(B —l83#)等。高温凝聚倾向大的品种如: 分散红玉S一
5BL(S-2GFL)(R一167#)、分散灰S—BL、分散红KB—SE、分散翠蓝S—GL(B一60#)、分散橙G—SF(O一73#)等。
2．4升温速度
在纱高温高压染色一般分为四步:
( 1)染色物先在高温分散剂和醋酸一醋酸钠组成的缓冲浴中运行, 使之浸透走匀并排除染色物中的空气, 同时开始升温。
(2)将染料用搅拌机充分打匀搅透, 制成染料分散液, 并在50～60℃时加入。
(3)以l～2℃／min的速率升温至130℃, 并保温染色30～60 min。
(4)以l～2℃／min的速率降温, 水洗, 必要时做还原清洗但升温速率不宜太快。否则, 很容易造成染料上色不匀而色花。特别是染中浅色泽以及增白时(内加分散紫HFRL或分散蓝2BLN等上蓝剂), 色花染疵最容易发生。
这是因为分散染料上染速率的快慢与染色温度的高低成正比
的缘故。染色温度提高, 涤纶的膨化速度与染料的上色速度都会显著加快。根据经验, 升温速率的快慢, ①与所用染料匀染性的好坏有关。匀染性好的, 可快些; 差的则要慢些。②与染色深度有关。染深色时可快些, 染浅色时则要慢些。③与涤纶的耐热性能有关。涤纶的玻璃化温度为67～8l℃, 85℃下涤纶的微结构呈玻璃态, 吸色很慢．故升温可快些。85～ll0℃, 涤纶快速溶胀, 吸色能力显著增强, 故升温要慢些。l 10-130℃, 由于染液中染料已少, 故升温又可快些。④与染液的循环状态有关。倘若染液的压力大、穿透力强, 染液能与纤维快速紧密接触．则升温可快些; 否则, 则要慢些。
应对措施: 要正确控制升温速度
实际升温速度一定要根据所用染料匀染性的好坏、染色的深浅、染液的循环状态以及不同的染色阶段来合理设定, 一般的升温速率为l～2℃／min该快时能够快, 不该快时必须慢, 不可一刀切。
当染色温度在85℃以下时, 染料很少上染, 可直接升温。85℃-110℃是上染速度增加最快的温度区域, 需要严格控制升温速度在1.5/min以下。115℃-130℃范围内可稍快点, 但需要将升温速度控制在2℃/min左右。
这里的保温时间是对中等深度的颜色而言, 浅色可适当缩短, 深色可适当延长。保温时间要适宜, 太短会产生环染现象, 太长易产生毛丝。一般应控制在30-60min。
染色完毕后降温要快, 因为在缓慢的降温过程中会产生低聚物, 其残留线表面呈焦油状难以去除。
2．5 染液的循环状态
筒子纱染色过程就是染液的穿透过程。因此, 对染液的循环状态要求较高。染液必须具有强劲的穿透力, 这是实现均匀染色的前提, 如果循环泵的力度不够或者对支路阀门的掌握不当, 就会使染液穿透染色物的流量、流速不足而且不匀。显然, 这很容易产生色差色花, 特别是在升温阶段。
应对措施: 染液的循环状态一定要好
必须确保染液流量和压力要大因为染液的流量大、压力大, 有利于染液穿透、
匀染。为此, 要认真选择和使用循环泵。泵的流量应为25～60 L／kg．min; 泵的压头水柱应为lO～2O m染液正循环与反循环的时间比例．要根据染色物的特点来调节一般情况是由内向外的穿透时间
涤纶筒子染色常见问题分析 ----江苏旷达实验室张凤涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构非常紧密，分散染料在低温条件下几乎是不上染。涤纶筒子纱染色是在一定的温度下，利用染色机主泵的压力作用使染液穿透卷绕在具有多孔不锈钢筒管上的纱线层，使分散染料的分子与纤维不断接触，染料首先是被纤维外层吸附，继而再向纤维内部扩散而达到上染得目的。我公司主要是ATY、DTY，现就这几年我公司常见染色问题阐述以下两点： 一、影响筒子纱匀染性的因素及预防措施 较高的染液循环频率和较低的染料吸收速度是筒子纱匀染的重要条件。染料的吸收速度除了受纤维及染料本身特性的影响外，它还受助剂、染液温度、PH值等因素的影响。在实际生产中影响筒子纱匀染的因素是相当复杂的，这里以筒子纱染色时基本的操作因素为主，来阐述它们对筒子染色过程中匀染情况的影响。这些因素是筒子纱的染液流速或染液循环频率、染色时染液的升温速度、筒子纱卷绕密度等。 1、影响筒子纱匀染性的因素 A、每循环上染率对匀染的影响
由于纤维对染料的吸收作用，染液内染料浓度在染液流向方向上逐渐减少，引起染液流向下方纤维时染料的吸收量下降，即染料的吸尽作用。反映染料吸尽作用最直接的指标是染液每循环一次纤维吸收染料的百分率，即每循环上染率。每循环上染率越大，吸尽作用越强烈，所得的筒子纱匀染性越差。 B、流速对匀染程度的影响 经过筒子纱的染液流速或筒子纱染色时染液的循环频率，是决定筒子纱染色质量的重要参数。同一纤维品种用同样的染化料在相同条件下染色时，染料的最终平衡上染率是不变的，而达到匀染所需要的时间随染液流速的增加而减小。也就是说，在相同的染色时间内，流速越高，筒子纱的匀染程度就越好；流速越低，筒子纱的匀染程度就越差；但流速过大易出现毛羽等疵病，因此，控制好流速也是非常重要的，一般是要控制在25～30 L·（min．kg）。 C、升温速度对匀染程度的影响 筒子染色时的升温速度直接影响到筒子染色时间的长短，还会影响筒子染色机的产量、能耗。为此，确定合理的升温速度是筒子染色工艺中的一个重要内容。从染液吸尽作用的原理出发，避免升温速度过快引起每循环上染率增加过大导致筒子纱不匀染，对确保筒子纱的染色质量是十分重要的。染色过程中升温速度增加时，每循环上染率也随之加大，这将导致筒子纱不匀染程度的增加。根据小样实验，当循环速度在2.85～3.25次/min情况下，即使升温速度为0，筒子纱
缝纫线 常用缝纫线的型号有 202 , 203 , 402 , 403 , 602 , 603等等。 通常是由几股纱并列捻和而成，缝纫线型号前面的 20 , 40 , 60等均指纱的支数，纱的支数可以简单 理解为纱的粗细，支数越高，纱就越细；型号后面的2,3分别指该缝纫线是由几股纱并捻而成。 例如: 603就是由3股60支纱并捻而成。所以相同的股数纱捻和成的缝纫线，支数越高，线就越细，强度也 越小；而相同支 数纱捻和成的缝纫线，股数越多，线越粗，强度越大。 线粗细比较：203>202>403>402=603>602 一）尼龙线（Nylon 6、Nylon 6.6） 尼龙线又叫锦纶线、珠光线，是由连续长丝尼龙纤维捻合而成， 平顺、柔软，延伸率 为20%---35% ，有较好的弹性，燃烧冒白烟。耐磨度高，耐光性能良好，防霉，着色度 100 度 左右，低温染色。因其线缝强力高、 的 需要而被广泛使用。 下面是其一般物理特性： （二）特多龙线 特多龙线：又叫高强线、涤纶线，是由连续涤纶高强低伸长丝捻合而成，耐温 130 度, 拉力高，低延伸率，无弹性；不过耐磨性差，比尼龙线硬，燃烧冒黑烟， 130度高温染 色。 其常用规格型号为： 线号 丹尼尔 平均强度（KG ） 60# 150D/1X3 2.4 40# 210D/1X2 2.4 30# 210D/1X3 3.6 20# 210D/1X4 4.5 10# 210D/2X3 6.0 5# 210D/3X3 9.0 0# 210D/4X3 11.0 还有其它一些较粗规格,15股、 18股、21股、24股、30股等。 （三）PP 纯涤纶线 线号 丹尼尔 平均强度 40# 210D/1X2 2.3 30# 210D/1X3 3.5 20# 210D/4 4.8 10# 210D/2X3 7.0 5# 210D/3X3 10.0 0# 210D/4X3 14.0 (KG ) 耐用、缝口平伏、能切合广泛不同缝纫工业产品
涤纶筒子纱染色工艺 涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛 应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。只有将温度提高至90 C以上，染料的上染逐渐增加。达到110 C以上时，涤纶纤维中无定型区高分子 链段的运动加剧，增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子 扩散速度，使分散染料的上染速率迅速加大。至130 C才能获得满意的染色效果，染料利用率达到90 %以上，得色丰满，各种染色牢度优良。 1 .涤纶筒子纱染色工艺 1 . 1生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型 高温高压染样机 1 . 2工艺流程及条件及处方： 原纱进厂一松筒一倒角一装笼一进入染缸一前处理（退浆、煮练、漂白合一，在100 C 条件下处理20min,皂洗剂1g/L去油）一水洗一染色缸加入已溶解好的染料和助剂依次侵入染槽一加入纱线染色（1C /1min ）升温至70 C匀染10min —（1C /1min ）升温至100 C 匀染10min —（ 1 C /min ）升温至130 C保温45-60min —高温排水一洗水一还原清洗 （100 C处理30min,对于深色而言）一洗水一醋酸中和一洗水（上抗静电剂）一脱水一烘 干。 染色处方（按织物重量）：
分散染料（o.w.f. ）x 冰醋酸1.2g/L 匀染剂1.2g/L 还原清洗处方 冰醋酸1.5g/L 还原清洗剂1.5g/L 抗静电剂处方1.0g/L 2 .质量问题产生原因分析及解决措施 2 . 1松筒 涤纶筒子纱线染色前需先松筒，松筒首选不锈钢弹簧管，其优点是有效穿透面积特别 大，对获得匀染非常有利。可自由压缩，对不同数量批号的订单有极强的适应能力。筒纱卷 绕密度大小是很重要的，考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。卷绕太紧，染液难穿透很厚的纱层，局部因接触染料太少而得色偏浅造成色花或色圈等染疵，卷绕太松，筒纱容易变形脱落，造成乱纱，难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位，染液的穿透速度快，染液的穿透量多；张力、密度较大的部位，染液的穿透速度慢，染液的穿透量少。染色结果是，张力、密度小的部位得色深；张力、密度大的部位得色浅。这是因为，染料上染纤维，是分为三步：第一步，染料随着染液的流动进入纤维表面的“扩散边界层”：第二步，染料通过扩散边界层靠近纤维，被纤维表面吸附；第三步， 染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面“边界层”的速度和数量是 与染液的流动速度成正比。也就是说，染液流动越快，纤维表面染液的交换更新越快，染料进入纤维“边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、
面料染色 面料染色工艺流程 一胚布缝边松布翻布 1 缝纫机特征：通过电动机带动缝纫机头，能把布边布头缝合起来。可以缝各种布料。 2 操作：先打开电源开关，把针线跟底线穿好，把布边或布头放到压脚下面、再启动踏脚板。 3 缝边工先检查胚布与流程卡上的数量，胚布是否相符，缝边不能过宽，2公分以内，从布头缝至布尾要平直，齐边。保持布面清洁，按数量分清缸数。 4 对缝纫机要定期保养，如加油，清洁等工作。用完后关掉电源以免烧坏电动机。 5 注意安全、调节机速、小心针头扎手指头。 6 松布，翻布，要检查松布机，翻布筒是否正常，特别要留意勾丝。 二拉缸（绳状缸） 拉缸构造：缸体由不锈缸材料制造，主要配件：电动机，棍筒，加热蒸汽管，加料糟，开关可以正转反转。 特征：能染真丝，棉布，人造丝，锦纶网布等，优点就是产量高，速度快，缺点：不能生产拉架布，高档布料等。 常见故障：会在染色过程中出现打结，绞导布轮。 解决方法：先停机，然后手动开机慢慢倒转。 生产工艺 1 先检查机台是否正常，染缸，用具是否清洁，防止搭色，沾污。 2 胚布进缸要平幅进，用缝纫机接头。 3 染色时水位要放大，浴比1：50左右，低水位不能开机运行，防止拉伤，擦伤。 4 拉缸生产的胚布选择每疋布的长度要基本一致，助剂，染料要加均匀（防止有疋差）。 5 拉缸不能生产高档布料，只能染要求低的产品，目前我们只能用来煮练印花胚布，染印花底
色。 三高温缸 构造：由不锈钢材料组合而成，主要配件：主泵马达，导布轮，升降温进放水阀，还有排汽阀，副缸，抽料泵，搅拌机，主机前装有出布机，四管配有先进电脑运行操作。 特征：能染多种面料，既能低温染色又能高温染色，操作简单易懂，成品质量好，机器运行时出现结会自动报警。 常见故障：机器运行时出现布拉不动，掉布，布打结，布绞导布纶，机器运行时突然停电等。解决方法： 1、当布出现拉不动时，操作工应马上考虑到主泵的冲力是不是调的太大或太小，调小冲力不够，调大冲力过猛，会把缸内的布冲乱，在后面的布运行就会把前面的布压住，导至布拉不动，冲力应该调到适当为止。如果布还是拉不动，在高温情况下，应该降温至85度，缸内压力全部排完，才可以开盖，用人手进行操作，操作工在滚筒正转突然停下，连续几次，用手推布正转。或把布打出一点，再开动主泵，水冲力调大，直到布进去为止。 2、掉布：布在缸内自动打结，过不了喷嘴，降温85度，压力排完，用手工把结解开。 3、布绞导布轮：操作工千万不要茫然地乱正反转，要看清楚布是怎样绕在导布轮上，再找出双头，把布清理好即可，如果缸内高温一定要降温，排压。 7、机器运行时突然停电时，只要来电就把电脑箱上 面的自动与手动开关反复开几次，就OK！ 操作工艺 1 胚布进缸前必须检查设备是否正常，染缸，用具是否清洁，防止沾污，沾色。 2 胚布下缸前要看清流程卡上布号，数量是否相同等，拉架布染色必须用缝纫机接头，平幅进缸，防止出现拉痕，染色时水位要放大，严格按工艺流程操作。 3 高温缸染色时，一定要关好，关紧高温缸门，最高温度不能超过130度，降温至85度以下，
棉织物的活性染料染色 姓名：商倪锋学号：08139126 班级:轻化工程081班 同组者：史千千 摘要：本实验采用活性艳蓝K--GR对全棉植物进行染色，染色后对活性染料的固色率和吸尽率的测定。 关键词： 活性染料，染色棉织物固色率吸尽率 Dyeing of cotton with active dyes Abstracts：in this paper，we use ReactivebrilliantblueK-GR dyeing cotton, after dyeing we use equipment to evaluate the fixation and exhaustion rate. The result show that reactive dyes on cotton fabric has not a higher exhaustion .fixation and low luster . . 前言： 棉织物是目前纺织市场应用最多的纤维之一，染棉织物可以用直接染料，活性染料进行染色，用直接染料染色后水洗牢度较差，很难达到客户的要求，同时在染色的过程中对染料的浪费也比较严重，吸尽率和固色率都比较低，本实验以活性艳蓝K--GR为染料对棉织物进行染色同时来测定活性染料的吸尽率和固色率。 一、实验目的 1、行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 2、会活性染料吸尽率和固色率的测定 二、实验原理 1、染色原理: 活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。 活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。

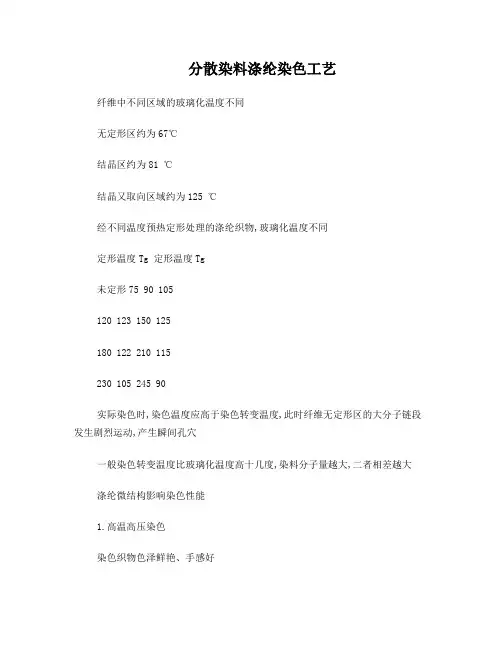

分散染料涤纶染色工艺 纤维中不同区域的玻璃化温度不同 无定形区约为67 C 结晶区约为81 C 结晶又取向区域约为125 C 经不同温度预热定形处理的涤纶织物，玻璃化温度不同 定形温度Tg 定形温度Tg 未定形75 90 105 120 123 150 125 180 122 210 115 230 105 245 90 实际染色时，染色温度应高于染色转变温度，此时纤维无定形区的大分子链段发生剧烈运动，产生瞬间孔穴。 一般染色转变温度比玻璃化温度高十几度，染料分子量越大，二者相差越大 涤纶微结构影响染色性能 1.高温高压染色 染色织物色泽鲜艳、手感好 织物品种适应性好，适用的染料范围广，染料利用率高 对设备要求高，需密闭 间歇式，染色时间长，生产效率较低 染液中含有分散染料、分散剂、高温匀染剂、pH 调节剂等高温高压染色，染料易出现晶型转变 温度控制不匀，出现晶体增长现象 高温染色，表面易析出低聚物 部分染料发生水解或还原 染料要求：良好的分散稳定性、化学稳定性和较高的耐升华牢度，以保证均匀、鲜艳的染色效果染色过程 (1 ) 40 C温水化料，过滤 (2 )慢慢升温至120?130 C,在升至染色转变温度以上时，上染速率迅速提高，应严 格控制升温速率，保证染料均匀上染 ( 3 )继续保温染色45 ?60min (4 )然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高染色产品的染色牢 度和鲜艳度 染色温度选择在120?130 C为宜，温度不能超过145 C,否则纤维会造成损伤，特别是毛涤混纺织物
染色温度控制分三个阶段： (1 )染色升温阶段：在70?110 C温度区间，染料上染速率很快，要严格控制1?2 C /min , 保证染料均匀吸附 (2 )染色保温阶段 染料向纤维内部扩散，并增进染料移染，染匀染透 (3 )降温阶段 在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗 糙 pH值 控制在5?6之间，色光纯正、色泽鲜艳，上染百分率高； 高温碱性，染料水解， 碱性太强，织物损伤大，手感差 但酸性染色，齐聚物容易沉积在织物表面 浴比： 小，节能节水，但易使织物产生折皱、擦伤、染色不匀 大，耗能耗水 匹染：10 : 1?30 : 1 分散剂影响 匀染剂(载体、非离子型活性剂) (1 )缓染剂 通过助剂对染料或纤维亲和力，延缓染料上染，使染料能均匀地吸附在纤维的各个部分，从而染色均匀，但会导致上染百分率下降 (2)移染 匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂 载体有毒 非离子表面活性剂在染色温度高于浊点，会产生沉淀，一般需与阴离子表面活性剂复配 2.热熔染色 在185?215 C干热条件下使染料在纤维上发生固着的连续轧染的染色方法 连续化生产，生产效率高，用水量少，污水少，使用的染料要求耐升华牢度较高 染色时织物所受张力较大，织物手感及色泽鲜艳度不及高温高压染色法
常用的缝纫线种类 1.棉缝纫线 棉线的强度、尺寸稳定性较好，耐热性优良，适用于高速缝纫与耐久性的压烫，但其弹性和耐磨性稍差。除了普通的软棉线外，还包括经过上浆、上蜡处理的蜡光线和经丝光处理的丝光线。蜡光线表面光滑、硬挺，捻度稳定，在强度和耐磨性方面有所提高，这样就可减少缝纫时的摩擦阻力，适用于硬挺面料、皮革面料或需高温整烫的衣物的缝纫。而丝光线质地柔软，纱线外观丰满、富有光泽，强度也有所提高，手感滑爽，多用于中高档棉制品的缝纫。 2.丝缝纫线 丝线有极好的光泽，手感柔软，表面光滑，因而缝迹顺滑，耐热性也较好，其强度、弹性都优于棉线。丝线可以是长丝或绢丝线，通常用来缝制真丝服装、羊毛服装、皮革服装等高档产品，其中粗丝线用于羊毛服装的缝制，用于锁眼、钉扣，特别适合于缉明线；细丝线常用来缝制绸缎薄料。由于真丝缝线价格高、在使用时易磨损、缠绕在线筒上易脱落等劣势，目前除用于丝绸和一些高档服装的缝纫使用外，真丝线已逐步被涤纶长丝线所替代。 3.涤纶缝纫线 涤纶线由于其强度高、耐磨性好、缩水率低、吸湿性及耐热性好，耐腐蚀、不易霉烂、不会虫蛀等优点而被广泛地应用于棉织品、化纤和混纺织物的服装缝制中。此外，它还具有色泽齐全、色牢度好、不褪色、不变色、耐日晒等特点。由于涤纶原料充足、价格相对较低、可缝性好，因此涤纶缝纫线已在缝纫线中占有主导地位。 涤纶线有长丝、短纤维和涤纶低弹丝线等几种。其中，涤纶短纤维主要用于缝制各类棉、涤棉、纯毛及其混纺等织物，是目前使用较为广泛的一种缝纫线。涤纶低弹丝线常用于针织服装，如运动服、内衣、紧身衣的缝制。另外涤纶与丝混合纤维制成的缝纫线，称为涤纶丝，由于在柔韧度、光泽度和韧性方面更胜单纯的涤纶线一筹，所以使用范围更广泛，常用于超薄面料的缝制。 4.锦纶缝纫线 锦纶线耐磨性好、强力高、光泽亮、弹性好，常用在较结实的织物上。由于它的耐热性稍差，所以不用于高速缝纫和需高温整烫的织物。锦纶缝纫线分为长丝线、短纤维线和弹力变形线三种，锦纶长丝线适用于化纤服装的缝制和各类服装的钉扣、锁纽眼等工序。另外，锦纶单丝透明缝纫线适用于缲边工序，如裤口、袖口和纽扣等部位，还可用于装饰，如女性服装中的腰带扣襻处、中式服装的袖口和下摆处的明线装饰。 5.混纺缝纫线 混纺缝纫线以涤棉混纺线和包芯线为主，是当前规格较多、适用范围较广的一类缝纫线，有可挖掘的使用潜力。涤棉线是用65%的涤纶短纤维与35%的优质棉混纺而成，这种线的强度、耐磨性、耐热性都比较好，而且线质柔软、富弹性，适用于各类棉织物、化纤织物和针织织物的缝制和拷边。包芯线是一种新型的缝纫线，它常以合成纤维长丝（多是涤纶）作为芯线，以天然纤维（通常是棉）作包覆纱纺制而成，这种构造的线由于强度高、线质柔软而有弹性、缩水率小而兼具了棉与涤的双重特性，在一定程度上提高了缝线对针眼摩擦产生的高温及热定形温度的耐受能力，适用于高档服装及中厚型织物的高速缝纫。 6.装饰缝纫线 许多服装为了强调造型和线条，都常用装饰线，如皮革和牛仔服装，常缉明线和绣花作为装饰。真丝装饰线的特性是色彩艳丽、色泽优雅柔和；人造丝装饰线是由黏胶纤维制成，虽然光泽度与手感均有不错的效果，但在强力上较真丝线稍逊一筹。另外金、银线装饰效果越来越受到重视。金、银线又称工艺装饰线，用于中式服装及时装的明线和局部图案装饰。 摘自2011版《服装生产工艺》
精心整理涤纶涤纶涤纶是什么 导读:涤纶纤维的原料是将从石油、天然气中提炼出来经过特殊工艺处理而得到的一种合成纤维。国外有称“大可纶”，“特利纶”，“帝特纶”等，被大量用于制造衣着面料和工业制品。 开放分类：居家纤维纺织纺织品纺织术语 编辑词条分享 ?新知社新浪微博人人网腾讯微博移动说客网易微博开心001天涯MSNQQ空间飞信空间涤纶布料 涤纶是合成纤维中的一个重要品种，是中国聚酯纤维的商品名称。它是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物——聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。涤纶的用途很广，大量用于制造衣着和工业中制品。涤纶具有极优良的定形性能。涤纶纱线或织物经过定形后生成的平挺、蓬松形态或褶裥等，在使用中经多次洗涤，仍能经久不变。 编辑摘要 目录 ?1简介 ?2性能 ?3品种 ?4改性 ?5选购
涤纶面料 涤纶，又称POLYESTER，特性是良好的透气性和排湿性。还有较强的抗酸碱性，抗紫外线的能力。日常生活中用的非常多的一种化纤服装面料，其最大的优点是抗皱性和保形性很好。涤纶纤维面料的种类较多，除织制纯涤纶织品外，还有许多和各种纺织纤维混纺或交织的产品，弥补了纯涤纶织物的不足，发挥出更好的服用性能。 涤纶-简介 涤纶绣花线 涤纶是合成纤维中的一个重要品种，是中国聚酯纤维的商品名称。它是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物——聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。涤纶的用途很广，大量用于制造衣着和工业中制品。涤纶具有极优良的定形性能。涤纶纱线或织物经过定形后生成的平挺、蓬松形态或褶裥等，在使用中经多次洗涤，仍能经久不变。 涤纶-性能
涤纶筒子纱染色工艺 涤纶织物由于强度高, 回弹性好, 耐磨性优良, 尺寸稳定性好, 抗皱性好, 而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密, 分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上, 染料的上染逐渐增加。达到110℃以上时, 涤纶纤维中无定型区高分子链段的运动加剧, 增加了微隙, 降低 了染料分子扩散进入纤维内部的阻力, 提高了染料分子扩散速度, 使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果, 染料利用率达到90﹪以上, 得色丰满, 各种染色牢度优良。1．涤纶筒子纱染色工艺 1．1生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、 RY-1180V型高温高压染样机 1．2工艺流程及条件及处方: 原纱进厂—松筒—倒角—装笼—进入染缸—前处理( 退浆、煮练、漂白合一, 在100℃条件下处理20min,皂洗剂1g/L去油) —水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染 色( 1℃/1min) 升温至70℃匀染10min—( 1℃/1min) 升温至
100℃匀染10min—( 1℃/min) 升温至130℃保温45-60min—高温排水—洗水—还原清洗( 100℃处理30min,对于深色而言) —洗水—醋酸中和—洗水( 上抗静电剂) —脱水—烘干。 染色处方( 按织物重量) : 分散染料 ( o.w.f.) x 冰醋酸 1.2g/L 匀染剂 1.2g/L 还原清洗处方 冰醋酸 1.5g/L 还原清洗剂 1.5g/L 抗静电剂处方 1.0g/L 2．质量问题产生原因分析及解决措施 2．1松筒 涤纶筒子纱线染色前需先松筒, 松筒首选不锈钢弹簧管, 其优点是有效穿透面积特别大, 对获得匀染非常有利。可自由压缩, 对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的, 考虑到染色机械的泵的扬程高度, 涤纶筒纱的卷绕密度以
缝纫线 缝纫线用于缝合各种服装材料，具有实用与装饰双重功能。缝线质量的好坏，不仅影响缝纫效果及加工成本，也影响成品外观质量。因此，特将缝线形成的一般概念、捻度、捻度与强力的关系、缝线分类、特点与主要用途、缝线的选用作以介绍，方便企业制定标准进行相关试验时，有针对性地确定缝线。 线形成的一般概念 普梳(粗梳)———只进行一端梳理而纺织的纱线。 精梳———用精梳机对纤维两端进行梳理的纱线，杂质更少，纤维更顺直。 混纺———两种或两种以上不同性质的纤维混合在一起的纱线。 单纱———细纱机上直接形成的，一经退捻即会散开，简称纱。 股线———两根或两根以上的纱并捻在一起，简称线。 缝纫线———服装等缝制品缝合用的线的统称。 新型纺纱———与传统环锭纺纱不同，一端为自由端，如气流纺、摩擦纺等。纱线缠结在一起，无捻度。 纱支———用于表示纱线细度的指标，主要有英制支数、公制支数、特数、旦数。 关于捻度 定义：通过线的纤维结构加捻，使线横截面间产生相对角位移，通过顺直的纤维与轴线发生倾斜来改变线的结构。加捻可使线具有一定的强度、弹性、伸长、光泽、手感等物理机械性能，用单位长度内加捻数表示，常用每英吋捻回数(T.P.I)或每公尺捻回数(T.P.M)。 捻回：绕轴心旋转360度为一个捻回。 捻向(S向或Z向)：纱条垂直时，绕轴心旋转形成的螺旋线的倾斜方向。S捻向的倾斜方向与字母S中部一致，即右手方向或顺时针方向。Z捻向的倾斜方向与字母Z中部一致，即左手方向或逆时针方向。 捻度与强力的关系：线的捻度与强力成正比，但一定捻度后，强力反而下降。捻度过大，捻回角增大，线的光泽差、手感差；捻度过小，发生毛羽、手感松。这是因为捻度增加，纤维间摩擦阻力增加，使线的强力增加。但捻度增加，纱条轴向的分力变小，内外纤维应力分布不匀，导致纤维断裂的不一致性。 总之，线的断裂性能、强力与捻度有着密切的关系，捻度及捻向根据成品及后加工的需要而定，一般为Z捻向。 缝纫线是指缝合纺织材料、塑料、皮革制品和缝订书刊等用的线。缝纫线具备可缝性、耐用性与外观质量的特点。按用途分为缝纫用线、刺绣用线、工业用线等，而常用分类则依原料划分：天然纤维缝纫线、合成纤维缝纫线及混合缝纫线三大
一、实验目的 (1)自行选取染料及设计工艺，掌握活性染料对棉的染色过程，巩固所学的活性染料对棉纤维染色的基本理论知识，学会自己设计工艺处方和工艺条件，并进行染色试验。 (2)学会活性染料吸尽率和固色率的测定 二、实验原理 (1)染色原理:活性染料是一种含有能与纤维起反应形成共价键的活性基团的染料，常见的活性基团有二氯均三嗪型、乙烯砜型和一氯均三嗪型等三种，它们的反应能力各不相同，所以采用的工艺条件也不同，分别采用低温、中温和高温进行染色。 活性染料染色时通过纤维对染料的吸附、染料扩散进入纤维内部达到上染平衡，加入碱后，染料开始与纤维发生反应而固着，并重新达到一个平衡。染后进行皂煮，除去并未与纤维固着的染料或水解染料，提高色泽的鲜艳度。 活性染料浸染的上染曲线 由于活性染料在水溶液中要发生水解，从而影响活性染料的利用率，为了改善上述情况，现在开发出双活性基团甚至三活性基团的活性染料，可以使活性染料的固色率达到80%以上。 双活性基染料常见的有：含两个相同的一氯均三嗪型如国内KE型活性染料；含一个一氯均三嗪、一个为乙烯砜型的染料如国内M型活性染料。 (2) 固色原理: 活性染料与棉纤维的反应在碱性条件下，纤维素能形成纤维素负离子，能和活性染料发生亲核取代、加成反应，进而形成染料--纤维共价键，二氯均三嗪型较活泼，只需在较低温度下即可反应，而一氯均三嗪型则需在温度较高、碱性较强条件下才能反应。影响此反应的因素有很多。染料与纤维与水的反应为平行反应，因为水也是亲核试剂，反应条件机理相同。染料一经水解即失去与纤维的反应能力，固色率大为降低。从反应动力学研究得到，固着反应比水解反应快40倍左右，染色时PH一般为10~11为宜，X型可用碱性较弱的小苏打，对K型，则采用Na2CO3、Na3po4，甚至NaOH。染色温度具体根据不同染料性能而定。促染用元明粉，加入要掌握一多二早，分批加入的原则。浴比尽可能小些，以提高固色率。水解染料的存在，对纤维有一定的亲和力，但不够大，它会染着于纤维上，皂煮时不能完全煮下来，有时还会污染到其它纤维，特别是KN型染料耐碱牢度不高，易造成污染现象。水解染料的存在也是湿摩牢度较低的重要原因 ( 3 ) 加盐促染原理: 三、给定实验材料、药品及仪器 材料：丝光漂白棉布（各2g、8块） 药品：活性艳蓝K--GR，无水硫酸钠、碳酸钠、净洗剂EL-C
涤纶筒子纱色花病疵原因及解决方法 2008-12-23 来源: 印染在线点击次数：361 涤纶筒子纱色花病疵原因及解决方法 近年来,由于越来越多的客户认识到筒子纱线染色损耗小、质量高、交货快、效益好,因此,筒子纱线染色订单快速增长。然而涤纶筒子纱线染色工艺复杂,要求很高,且影响因素较多难于控制,稍有疏忽,容易造成色花。 1、染色机理 涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密,分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上,染料的上染才逐渐增加。达到110℃以上时,涤纶纤维中无定型区高分子链段的运动加剧,增加了微隙,降低了染料分子扩散进入纤维内部的阻力,提高了染料分子扩散速度,使分散染料的上染速 率迅速加大。至130℃才能获得满意的染色效果,染料利用率达到90%以上,得色丰满,各种染色牢度优良。 涤纶筒子纱线染色就是在一定的温度下,利用染色机上主泵的压力作用使染液穿透卷绕在具多孔筒管上的纱线层,使染料分子与纤维分子接触,溶解了的染料首先被纤维外层吸附,接着再向纤维内部扩散,从而达到上染目的。 2、容易造成色花的因素及其控制 2.1松筒 涤纶筒子纱线染色前需先松筒。松简首选不锈钢弹簧管,其优点是有效穿透面积特别大,对获得匀染非常有利。可自由压缩,对不同数量批号的订单有极强的适应能力。筒纱的卷绕密度大小是很重要的,考虑到染色机械的泵的扬程高度,涤纶筒纱的卷绕密度以 0.33-0.39g/立方厘米为宜。卷绕太紧,染液难以穿透很厚的纱层,局部因接触染料太少而得色偏浅造成色花或色圈等染疵,卷绕太松,筒纱容易变形脱落,造成乱纱,难于上机。 2.2前处理 前处理的目的是去除涤纶纱线在纺纱和松筒等人缸染色前工序中沾污在纱线上的油剂,通常采用德美净338 1g/L,加碳酸纳2g/L于80℃条件下处理20min。 必须注意的是前处理后一定要清洗干净,否则容易造成染花疵病。
常见染料品种的染色机理 摘要:本文通过查阅资料、归纳总结，收集了几种常见的染料品种的性能，及其它们的染色机理.为染料化学的初学者提供了几种常见染料品种的染色机理. 关键字:酸性染料、中性染料、直接染料、活性染料、分散染料、染色机理 染料是一类有色的有机化合物,能使纺织品染成各种颜色.染料必须是能溶解或分散于水中,或者能用化学方法使之溶解,对纤维具有染着力,并具有使用要求的坚牢度.各种类别的染料,使丝织物染色或印花的原理各不相同,下面就介绍几种常见的染料品种及其染色机理. 1、酸性染料 酸性染料都能溶解于水，因为这类染料最初需要在酸性染浴中进行染色，所以叫酸性染料。酸性染料能染毛、丝、锦纶等纤维，色泽鲜艳，色谱齐全。色牢度较好。在使用过程中，按染色性能和用酸的强弱，分为强酸性染料和弱酸性染料。用于蚕丝织物染色的主要是弱酸性染料。 1.1、强酸性染料的染色机理 强酸性染料染色时，染液的PH值必定小于蛋白质纤维的等电点①，此时染料和纤维是借助离子键而结合的。因为当染液的PH值小于蛋白质纤维的等电点时，蛋白质纤维带弱的正电荷，为了维持电中性，必须相当数量的阴离子。随氢离子进入纤维内部若加入醋酸调节染液的PH值，那么首先进入纤维内部的应该是较染料阴离子小得多 ①等电点：对于二性离子而言，如果改变二性离子溶液的PH值，二性离子在电场中既不向阴极移动，也不向阳极移动，及总电荷等于零（及不带电荷）。那么此状态称为等电状态，此时的PH值即为二性离子的等电点。
的醋酸根离子，但由于醋酸根离子对纤维没有亲和力，所以最后吸附在蛋白质纤维上的还是染料阴离子，整个过程反应可以用如下表达式表示： HAc→H++Ac- +H N—R—COO-②+H+→+H3N—R—COOH 3 +H N—R—COOH+ Ac-→Ac-?+H3N—R—COOH 3 Ac-?+H3N—R—COOH+DSO3-③→DSO3-?+H3N—R—COOH+Ac- 1.2、弱酸性染料的染色机理 弱酸性染料和强酸性燃料的染色条件不同。弱酸性染料由于分子结构较强酸性染料复杂，染料分子量大，所以就提高了染料分子和纤维之间的范德华引力，也相应的增加了染料与纤维之间的氢键数目，所以不必借助大量的离子键来完成燃料的上染。染液的PH值大都控制在4.5—7之间（蚕丝纤维的等电点以上），虽然在弱酸或中性条件下，也有一部分染料是通过离子键与纤维结合的，但是由于染液的PH值在丝素的等电点附近，或超过丝素等电点，故染浴中没有足够的氢离子足以使纤维带正电荷，这时纤维呈中性或者是使纤维带负电荷，在它们与染液的结合过程中，范德华力和氢键起到了重要作用。 2、中性染料 中性染料又称为2 :1金属络合染料，外观都是粉末，均可溶于水，染料分子量大，上色后金属与纤维素分子结合，各项坚牢度都较好，日晒与气候牢度更为良好。 ②+H3N—R—COO-表示蛋白质纤维分子。 ③DSO3-表示染料色素阴离子。
第5-6课时 一、引入 今天，我们继续来上新课——分散染料印花。分散染料印花是下半个学期印花所必须要用到的。希望大家认真学习。 二、进入新课 一、引入 1、简单回顾一下我们已经上过的活性染料染棉的工艺。并 叫两个学生回答以下两个问题： a 活性染料染棉过程中加元明粉的目的是什么？ （答案是：促染） b 活性染料染棉过程中加Na2CO3的目的是什么？ （答案是：固色） 2、我们在实验室里已经做过分散染料染涤的实验，但是对 于分散染料染涤的理论部分还没有完整的讲述过，今天我们将对这一部分作详细地阐述。 二、进入新课 1、简单介绍涤纶织物的特性 涤纶作为一种疏水性纤维，它的吸水性较差，染色性也比较差，耐热性与热稳定性较好。所以对涤纶染色一般采用高温高压染色法。 2、介绍涤纶织物染色所用的染料 a 分散染料（用的最多） 提问：分散染料能否溶于水，对涤纶有直接性吗？ （答案：不溶于水，有直接性。） 3、掌握染涤纶的几种方法 a 高温高压染色法：染纯涤纶常用方法 b 热溶染色法：染T/C的，一般用轧染 c 载体染色法：染T/W。 1、掌握分散染料染涤纶织物的工艺（高温高压法） a 工艺流程 织物—染色—后处理 大家一起来回答后处理的几个方面？
（答案是水洗—皂煮—水洗—烘干） b 工艺处方 分散染料X% HAC 0.5ml/L (作用：调节PH值5—6) 平平加O 0.5g/L （作用：匀染） 、 c 因为我们实验室一般配60 ml染液，因此我们要对处方 进行简单计算： 分散染料X% 5ml （5%） HAC 0.5ml/L ( 3 ml 平平加O 0.5g/L （3ml 水Y 49ml ˉˉ100%ˉˉˉˉ60mlˉ d 工艺条件 织物2.00g, 浴比: 1：30 T染= 130℃ t染=30min 三、小结与作业 1、小结 本次课是关于涤纶织物染色理论部分的一次详细介绍，现在我们已经知道了，涤纶织物染色一般用分散染料， 一般选用高温高压的方法，在工艺中重点是其工艺处方， 要求我们能够按照处方进行简单计算，从而使我们在实验 室及大生产时，做到心中有底。 2、作业 写出涤纶织物染色高温高压法工艺的流程、处方和条 件并做适当分析。
锁线用线基本知识： 线的概念： 普梳(粗梳)是指只进行一端梳理而纺织的纱线。 精梳是指用精梳机对纤维两端进行梳理的纱线，杂质已清除，纤维更顺直。 混纺是指两种或两种以上不同性质的纤维混合在一起的纱线。 单纱是指细纱机上直接形成的，一经退捻即会散开，简称纱。 股线是指两根或两根以上的纱并捻在一起，简称线。 纱支是用于表示纱线细度的指标，主要有英制支数、公制支数、特数、旦数 捻度概念：通过线的纤维结构加捻，使线横截面间产生相对角位移，通过顺直的纤维与轴线发生倾斜来改变线的结构。加捻可使线具有一定的强度、弹性、伸长、光泽、手感等物理机械性能，用单位长度内加捻数表示，常用每英吋捻回数(T.P.I)或每公尺捻回数(T.P.M)。 通常我们称：单纱一次加捻的成品为线，对线二次加捻的成品为绳，对绳三次加捻的成品为缆。 缝纫线能及用途性品名/号数/支数长度用途Y表示码， 29.5*2(20S/2) 3000Y=2743M 牛仔服装,童车,帐篷 19.7*3(30S/3) 29.5*3(20S/3) 2000Y=1829M 汽车坐垫,箱包,旅游鞋,皮鞋,皮茄克,童车,沙发,床垫 19.7*2(30S/2) 3000Y=2743M 一般时装面料,各种针织面料,被套,被单,运动服. 14.8*2(40S/2) 3000Y=2743M 4000Y=3658M 5000Y=4572M 8000Y=7315M 14.8*3(40/3) 3000Y=2743M 厚踏花被,羊皮手套,玩具. 11.8*2(50S/2) Y=9144M T恤衫,薄型面料,砂洗,真丝.
9.8*2(60S/2) 5000Y=4572M 薄型面料,拷边,手帕. 9.8*3(60S/3) 3000Y=2743M 一般时装面料,各种针织面料,被套,被单,运动服. 7.4*3(80S/3) 3000Y=2743M 高级衬衫,高级民族服装. 纯棉缝纫线9.8*3(60S/3) 3000Y=2743M) 针织服装包缝线 涤纶高强(普强)缝纫线150-300D*2 100-460g 行缝，皮革缝纫线，扣眼，锁边线. 线通常是由几股纱并列捻合而成，缝纫线型号前面的20，40，60等均指纱的支数，纱的支数可以简单理解为纱的粗细，支数越高，纱就越细；型号后面的2，3分别指该缝纫线是由几股纱并捻而成。例如：603就是由3股60支纱并捻而成。所以相同的股数纱捻合成的缝纫线，支数越高，线就越细，强度也越小；而相同支数纱捻和成的缝纫线，股数越多，线越粗，强度越大。 线粗细比较：203>202>403>402>603>602 线强度比较与线粗细类似！ 概念（涤纶）： 1、涤纶是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。它是以精对苯二 甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物--聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。概述英文：Terylene 涤纶 2、所谓涤纶长丝，是长度为千米以上的丝，长丝卷绕成团。涤纶短纤维是几厘米 至十几厘米的短纤维。 涤纶的用途很广，大量用于制造衣着面料和工业制品。涤纶具有极优良的定形性能。性能 1、强度高。短纤维强度为2.6～5.7cN/dtex，高强力纤维为5.6 ～8.0cN/dtex。由于吸湿性较低，它的湿态强度与干态强度基本相同。耐冲击强度比锦纶高4倍，比粘胶纤维高20倍。 2、弹性好。弹性接近羊毛，当伸长5%～6%时，几乎可以完全恢复。耐皱性超过其 他纤维，即织物不折皱，尺寸稳定性好。弹性模数为22～141cN/dtex，比锦纶高2～3倍。 3、耐热性和热稳定性在合成纤维织物中是最好的。
涤纶织物高效退浆工艺的应用探讨 前言 涤纶机织布通常在织造时都经过上浆，浆料为PA（聚酰胺）、PAC、PVC（聚氯乙烯）等类型的化学浆料。然而，浆料如果不去除，则会影响织物的手感、影响染色的均匀性、影响染料的得色率、影响色泽的鲜艳程度。因此，退浆是印染加工中必不可少的工序。传统的工艺是采用溢流染色机或卷染机先进行退浆，然后再进行碱减量或染色。目前存在以下问题：(1)溢流染色机或卷染机是间歇式的设备，工作效率相对较低。(2)退浆通常采用碱退浆，退浆后需要大量的水洗，耗水量很大。 解决以上问题的关键是要提高退浆效率、减少排放，其中最有效的办法之一是采用长车连续退浆。为此有些印染厂家也新购了连续式长车退浆设备，但很难快速地正常地使用起来。这是由于设备的使用需要配套相应的助剂、工艺，相互协同才能达到加工要求。为此，我们对长车快速退浆剂及其配套助剂进行了研究，并总结了相应的应用工工艺。 2 试验 2．2材料和设备 2．1．2 化学药品 液碱(工业级) PVA浆料(工业级) PAC浆料(工业级) 液体石蜡 油酸钠氯化钙 阳离子红2GL(工业级) 2．1．2仪器和设备 恒温水浴锅、实验室用小轧车 2．2退浆效果的检测方法 采用阳离子着色法进行检测。退浆后织物：阳离子红2GL：0．2％(o．w．f)浴比：1：40 PH值调节到5左右50℃x10min 评价方法：织物着色越深，表明浆料含量越多；反之，织物着色越浅，浆料含量越少。 2．3渗透性测定方法 采用标准棉帆布沉降法。 2．4乳化分散性 2．4．1乳化性：采用液体石蜡乳化法，分层越少，时间越长，则乳化效果越好。 2．4．2分散性：采用钙皂分散法，用量越少，无絮状沉淀，则分散性越好。
涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上，染料的上染逐渐增加。达到110℃以上时，涤纶纤维中无定型区高分子链段的运 动加剧，增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子扩散速度，使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果，染料利用率达到90 ﹪以上，得色丰满，各种染色牢度优良。 1．涤纶筒子纱染色工艺 1．1 生产材料及设备 涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V 型高温高压 染样机 1．2 工艺流程及条件及处方： 原纱进厂—松筒—倒角—装笼—进入染缸—前处理（退浆、煮练、漂白合一，在100℃条件 下处理20min, 皂洗剂1g/L 去油）—水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色（1℃ /1min ）升温至70℃匀染10min—（1℃ /1min ）升温至100℃匀染10min—（1℃ /min ）升温至130℃保温45-60min —高温排水—洗水—还原清洗（100℃处理30min, 对于深色而言）—洗水—醋酸中和—洗水（上抗静电剂）—脱水—烘干。 染色处方（按织物重量）： 分散染料（）x 冰醋酸1.2g/L 匀染剂1.2g/L 还原清洗处方 冰醋酸1.5g/L 还原清洗剂1.5g/L 抗静电剂处方1.0g/L 2．质量问题产生原因分析及解决措施
2．1 松筒 涤纶筒子纱线染色前需先松筒，松筒首选不锈钢弹簧管，其优点是有效穿透面积特别大，对获得匀染非常有利。可自由压缩，对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的，考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以-0.39g 立方厘米为宜。卷绕太紧，染液难穿透很厚的纱层，局部因接触染料太少而得色偏浅造成色花或色圈等染疵，卷绕太松，筒纱容易变形脱落，造成乱纱，难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位，染液的穿透速度快，染液的穿透量多；张力、密度较大的部位，染液的穿透速度慢，染液的穿透量少。染色结果是，张力、密度小的部位得色深；张力、密度大的部位得色浅。这是因为，染料上染纤维，是分为三步：第一步, 染料随着染液的流动进入纤维表面的“扩散边界层”：第二步，染料通过扩散边界层靠近纤维，被纤维表面吸附；第三步，染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面“边界层”的速度和数量是与染液的流动速度成正比。也就是说，染液流动越快，纤维表面染液的交换更新越快，染料进入纤维“边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。 对措施：绕筒要均匀 所谓“均匀”是指绕筒张力要均匀、绕筒密度也要均匀。实际生产证明手工绕筒速度虽快，但很难达到“均匀”的要求。因此，最好是采用机器绕筒，其绕筒效果相对较好。 2．2 前处理 染前处理对天然纤维而言主要是去除其共生物。对涤纶等合成纤维来说则是去除其人为的后加“杂质” 包括纺丝或织造过程中加入的油剂以及沾污的油垢、灰尘、色素等。其中，最值得注意的是油剂。油剂中含有润滑剂、乳化剂、抗静电剂等。施加油剂对涤纶等合成纤维的纺丝、织造是必要的。但在染整加工时必须将油剂洗除倘若染前不洗涤，带着这些油剂染色，油剂会在涤纶表面形成一层“阻染膜”，妨碍染料向纤维内部均匀扩散、渗透。因而，容易造成上色不匀，产生色花、色斑等染疵。而且，还会使浮色增加，影响色牢度。如果染前处理工艺不到位，纤维上的油剂去除不匀，就可能产生云状色花；如果在染色过程中，染液中的染料分散稳定性差，出现凝聚现象，这些油剂又会与染料的聚集体结合，沾附染色物而产生色斑。 必须注意的是前处理后一定要清洗干净，否则容易造成染花疵病。 应对措施：加强染前净化处理 在染色前，先将染色物在淡碱液中（必要时可加入适量耐高温、不起泡的表面活性剂）于120 ℃处理 2Omin（注意，碱浓不可太高，以免涤纶水解）。排液后清洗一次，必要时经酸中和，然后再实施染色。目的有二个：
