Xinyu College
毕业设计（论文）
（ 2010 届）
题目硅片（多晶硅）切割工艺及流程学号 0810028061
姓名肖吉荣
所属系太阳能科学与工程系
专业光伏材料加工与应用技术
班级 08光伏（8）班
指导教师陈勇
新余高等专科学校教务处制
硅片（多晶硅）切割工艺及流程
摘要
随着能源短缺和环境污染等问题的日益加剧，利用可再生、无污染的能源已成为现代社会的一个趋势，太阳能的开发与利用越来越被人们所重视。未来太阳的大规模应用主要是用来发电，目前实用太阳能发电方式主要为“光—电转换”。其基本原理是利用光生伏打效应将太阳辐射能直接转换为电能，它的基本装置是太阳能电池。太阳能电池是由太阳能电池硅片组件组成的一个系统。硅片的质量直接影响了太阳电池的光电转换效率。
本文介绍了光伏产业的发展现状及趋势，对多线切割、硅片切割机的工作原理及结构进行了大概的介绍，详细阐述了硅片切割工艺及流程，并对切片切割操作中遇到的问题及解决方案作了详尽的论述。
关键词：多线切割；
wafer(polycrystalline) cutting technology and
flow
Abstract
As the shortage of energy and the pollution of environment, it is a trend use renewable and non-pollution energy nowadays, the
development and use of solar energy is becoming more valued by people .A scale use of the sunshine is main use to generate electricity。Nowadays the main way to use solar to generate electricity is translate light to electricity . Its basic principle is use photovoltaic effect to solar radiation energy to electric immediate. Its foundation appliance is solar cell. Solar cell is a system make of silicon wafers. The quality of silicon wafer influences the photoelectric conversion efficiency of solar immediate.
This passage introduced the current situation and trend of
Photovoltaic Industry. We have a general introduce of multiwire cutting , the operating principle and the structure of silicon wafer slitter. Also it included the expound silicon wafer cutting and technological process in detail. At last, we have a detail expound of the problems and solve project while cutting silicon wafers and solve project.
.
Keywords: multiwire cutting;
目录
摘要 ............................................................................................................................... I ABSTRACT................................................................................................................. II 第1章光伏产业的发展现状及趋势 . (2)
1.1国际光伏产业的现状 (1)
1.2国内光伏产业的现状 ................................................... 错误！未定义书签。
1 .3 未来的发展趋势及展望 (1)
第2章多线切割 ....................................................................... 错误！未定义书签。
2.1多线切割技术的发展历史........................................... 错误！未定义书签。
2.2多线切割机的基本介绍............................................... 错误！未定义书签。
2.3 中国太阳能硅片线切割设备国产化的现状和趋势 (3)
第3章硅片切割机的工作原理及结构 ................................... 错误！未定义书签。
3.1基本结构....................................................................... 错误！未定义书签。
3.2工作原理....................................................................... 错误！未定义书签。
第4章硅片切割工艺及流程 ................................................... 错误！未定义书签。
4.1切割工艺 ....................................................................... 错误！未定义书签。
4.1.1主要参数 (11)
4.1.2切割液的(PEG)粘度 (11)
4.1.3碳化硅微粉的粒型及粒度 (12)
4.1.4砂浆的粘度 (12)
4.1.5砂浆的流量 (12)
4.1.6钢线的速度 (12)
4.1.7钢线的张力 (12)
4.1.8工件的进给速度 (12)
4.2主要操作流程............................................................... 错误！未定义书签。
4.2.1HCTB6切片机开机准备 (10)
4.2.2切割准备 (10)
4.2.3取片 (10)
4.2.4安装放线轮 (10)
4.2.5布线网 (10)
4.2.6选取硅块
4.2.5装硅块、切片 (10)
第5章切片切割操作中遇到的问题及解决方案 ................... 错误！未定义书签。
5.1跳线的产生 ............................................................ 错误！未定义书签。
5.2断线的原因分析及解决 ........................................ 错误！未定义书签。
5.3线痕的产生 ............................................................ 错误！未定义书签。
5.4切片操作过程中的注意事项 ................................ 错误！未定义书签。结论 ........................................................................................... 错误！未定义书签。参考文献 (28)
致谢 (29)
附录 ........................................................................................... 错误！未定义书签。
第1章光伏产业的发展现状及趋势
1．1国际光伏产业现状
全球太阳能光伏产业发展现状
CSIA最新研究报告称，目前太阳能电池主要分为单晶硅电池、多晶硅电池和薄膜电池三种。单晶硅电池技术成熟，光电转换效率高，但其生产成本较高，技术要求高；多晶硅电池成本相对较低，技术成熟，但光电转换效率相对较低；而薄膜电池成本低，发光效率高，但目前其在技术稳定性和规模生产上均存在一定的困难。随着技术的进步，未来薄膜电池会有更好的发展前景。
图1 2009年全球太阳能电池市场产品结构（按销售量）
在各国政府的大力支持下，太阳能光伏产业得到了快速的发展。200 6年至2009年，太阳能光伏电池产量的年均增长率为60%。由于受到2008年金融危机的影响，2009年前两个季度光伏电池产量的增长速度有所放缓，但随着2009年下半年市场需求的复苏，2009年全年的太阳能电池产量达到了10431MW，比2008年增长42.5%。
图222006—2009年全球太阳能电池产量
目前太阳能光伏发电的成本大约是燃煤成本的11—18倍，因此目前各国光伏产业的发展大多依赖政府的补贴，政府的补贴规模决定着本国的光伏产业的发展规模。目前在政府的补贴力度上，以德国、西班牙、法国、美国、日本等发达国家的支持力度最大。2008年，西班牙推出了优厚的光伏产业补贴政策，使其国内光伏产业出现了爆发式发展的态势，一度占据了世界光伏电池产量的三分之一强。2009年德国光伏组件安装量高达3200MW，占全球总安装量的50.4%。
2.2国内光伏产业现状
一、我国太阳能光伏产业基本情况
1、太阳能制造大国
中国太阳能资源非常丰富，理论储量达每年17000亿吨标准煤。太阳能资源开发利用的潜力非常广阔。中国光伏发电产业于20世纪70年代起步，90年代中期进入稳步发展时期。太阳电池及组件产量
逐年稳步增加。经过30多年的努力，已迎来了快速发展的新阶段。在“光明工程”先导项目和“送电到乡”工程等国家项目及世界光伏市场的有力拉动下，中国光伏发电产业迅猛发展。
到2008年年底，全国光伏系统的累计装机容量达到140MW，从事光伏组件生产的企业近400家。而2008年我国的光伏产能首次超过德国，位居世界第一。2008年全世界太阳能电池总产量达6850MW，我国太阳能电池总产量达1780MW，占全球总量的26%。其中，国内太阳能电池龙头厂无锡尚德2008年产量约为500MW，排名全球第三，而天威英利产出281.5MW，天合光能产出约200MW。而从市场占有率来看，中国太阳能电池厂商（包括台湾省）的市场占有率逐年提升，2007年中国太阳能电池厂商市场占有率由2006年的20%提升至35%，2008年则更进一步，大幅提升至44%，连续两年成为世界第一。2008年台湾茂迪光伏电池产量在270~280MWp之间。
从企业发展看，目前全国涉及太阳能的生产企业已达3000多家，有500多家光伏企业和研发单位，其中多晶硅材料企业近20家，从业人员超过10万人。我国已有11家境外上市和12家国内上市光伏企业。
而在光伏设备领域，2008年我国太阳能电池设备总销售额达17.66亿元，增长迅速。其中，太阳能级硅单晶生长和加工设备销售额达12.26亿元，占太阳能电池设备销售收入的69.4%；太阳能电池芯片制造设备销售额为5.4亿元。
2、产业呈区域式竞争格局
目前，我国光伏产业经过爆炸式发展，产业规模不断扩大，已初步形成环渤海、长三角、珠三角、中部地区和西部地区五大板块。长三角以江苏为产业增长极，主打中下游的光伏电池及组件生产，产业规模占全国一半；环渤海以河北为核心，主打上游材料生产加工，产业规模居第二，主要聚集区为邢台宁晋、保定和廊坊；珠三角以深圳为核心，主打下游应用产品生产；中部地区主要是江西、湖北、湖南；西部地区主要是四川、内蒙古、青海、陕西等省，重点利用、矿产等优势，主打上游多晶硅原料生产，可提供全国10%的原料。
总体上看，我国光伏产业正处在产业重组和战略布局阶段，目前国内有28个省市都把光伏产业作为新的主导产业和产业结构调整的重点，面临着巨大的产业整合压力。
从我国光伏产业聚集格局变化趋势看，环渤海、长三角、珠三角和中西部地区已形成了多个覆盖光伏产业链的制造企业集群，未来将有可能逐步形成五大光伏产业集聚地。
而在各省市当中，2008年江苏省太阳能电池产量占全国总产量的份额高达70%，成为名副其实的太阳能第一大省。截止2008年，江苏省已经有无锡尚德、常州天合、南京中电等6家海外上市光伏企业，其中，5家进入世界前20强，另外还有280多家为光伏上市企业、骨干企业进行配套的特色企业，已经形成了完整的光伏产业链条。
二、我国太阳能光伏产业存在的问题
1、产业结构畸形：两头在外
尽管过去几年，我国太阳能光伏产业发展迅速，但是仍然没有改变“两头在外”的畸形产业机构。2008年我国光伏系统安装量为40MW，占全球总安装量的比例仅为0.73%。而在2007年我国光伏系统安装量为20MW，占全球总安装量的比例为0.8%。而传统光伏大国德国2008年的光伏系统安装量1500MW，占全球总安装量的比例达到27.27%；欧洲另一光伏大国西班牙的安装量则达到2511MW，占全球总安装量的比例则高达45.65%。
与我国光伏系统安装量极少相对应的是，近年来我国光伏产品的产量已经稳居世界头把交椅。据中投顾问最新发布的《2009-2012年中国太阳能电池行业投资分析及前景预测报告》显示，2008年我国光伏电池产量达1.78GW，占全球总量的26%。而从市场占有率来看，中国太阳能电池厂商(包括台湾省)的市场占有率逐年提升，2007年中国太阳能电池厂商市场占有率由2006年的20%提升至35%，2008
年则更进一步，大幅提升至44%，连续两年成为世界第一。终端市场在外且主要其中在欧洲，已经使得我国光伏制造厂商在金融危机中遭遇到了极大地打击。
与终端市场相对应的是，上游的多晶硅产业的提纯核心技术主要掌握在国外七大厂商手中，包括美国的Hemlock，挪威的REC、美国
的MEMC、日本的Tokuyama、Mitsubishi Material和Sumitomo Titanium。他们垄断了全球的多晶硅料供应，获得了太阳能产业最丰厚的利润。
2、暴利不再难阻多晶硅投资狂潮
2006年以来我国多晶硅项目累计投资已达440亿元，而且这种趋势还有愈演愈烈的倾向。国内两大光伏龙头企业天威保变、江西赛维累计8000吨的多晶硅项目正在建设。
从2006年下半年开始，多晶硅概念在国内逐渐升温，许多上市企业纷纷涉足其中。A股中投资多晶硅的企业包括南玻A、川投能源、天威保变、特变电工、江苏阳光、乐山电力、岷江水电、通威股份、航天机电、桂东电力、银星能源等十余家。2008年虽然遭遇经济危机，但很多企业仍然逆市扩产。2008年11月底，江苏顺大一期1500吨多晶硅项目正式投产；12月底江苏阳光一期1500吨项目、南玻
A1500吨生产线分别投产；2009年1月亚洲硅业1500吨生产线举行投产仪式；2009年4月江苏中能13500吨产能将全部投产。
另外，目前我国在建项目多晶硅项目总数逾20个，总投资额逾700亿。其中，在建最大的项目为南京大陆投资集团、美国PPP、SCC、西图等公司共同投资建设托克托县多晶硅项目，总投资180亿元，建设规模为年产多晶硅18000吨。而云南爱硅信科技有限公司总规划10000吨/年多晶硅项目，总投资也逾100亿元。最新开工的项目则
由山东晟朗能源科技有限公司2009年4月18日投资兴建，首期投资11亿，总投资达90亿。
在国内企业不断掀起的多晶硅投资热潮中，2009年国际多晶硅远期合同加权平均价格比2008年下跌30%至107美元/公斤，现货价格则在2009年5月已跌至60-70美元/公斤。国内的多晶硅成本普遍在每公斤50美元至70美元，个别没有闭环式生产的公司，成本高达每公斤100美元。这也就意味着，国内多晶硅企业的利润已经相当微薄，甚至出现亏损经营的状况。
3、原料产地对多晶硅价格没有发言权
长期以来，多晶硅产业的“弱势”始终困扰着我国光伏产业，最大的原因就是无法突破国际大厂的技术壁垒而导致成本高企。但是国内多晶硅产业并非没有优势，这种优势就在于多晶硅上游原料冶金硅80%的主要产地来自于我国。
中投顾问最新发布的《2009-2012年中国金属硅市场投资分析及前景预测报告》显示，我国是全球主要的金属硅产地，2007年中国金属硅总产量为95-100万吨，而2006年中国金属硅总产量为75-80万吨。进入21世纪以来，中国的工业硅生产和出口一直保持着较快的增长速度。2001年中国出口工业硅32.24万吨，2002年为38.74万吨，2003年达到47.90万吨，2004年突破50万吨，达到54.51万吨，2005年与2004年基本持平，为53.61万吨。但2006年达到61.4
万吨，比2005年增长了14.6%；2007年上半年又比2006年同期增长了16.3%，2007年全年出口工业硅达到69.8万吨，比2006年增长了13.8%。2008年1-3月份中国金属硅生产量在200000-250000吨左右，国内消费量在35000-85000吨左右，其余全部出口。
我国多晶硅产业同样拥有巨大的资源优势，但不但没有把优势转化为胜势，反而完全受制于国际大厂。根本原因在于没有形成类似于铁矿石领域的“三巨头”那样的规模化优势，而是一些中小企业各自为战，且存在恶性竞争。
4、政策拉动效应有限
到目前为止，国内甚至全球光伏产业都还是明显的“政策市”阶段，，从国外光伏产业的发展经验来看，在政府出台相关财政补贴或电价上网政策后，行业基本都出现了爆发性的增长，比如德国、西班牙等。
2004年德国政府启动上网电价法，即著名的EEG法案，导致德国光伏安装量激增，最初的上网电价为3倍的零售电价或者8倍的工业电价。光伏系统在安装后的20年内固定价格，但推迟一年，固定价格下调一定的比率。德国现行的太阳能补助案是在2008年由该国下议院正式宣读后定案。目前的太阳能年度收购电价税率(Feed-in Tariffs)由2008年以前年降幅5%，改成2009、2010年降8%、2011
年降9%；地面装配系统(Ground- mounted system)从2008年降6.5%，改成2009~2010年降10%。新法规已在2009年1月1日生效。
2004年西班牙开始实施“皇家太阳能计划”。2006年进行了修改，该计划提出了购电补偿法，对发电量小于100kWp（千瓦能）的光伏系统，实行按0.44EUD/kWh的价格（为平均电价的5.75倍），有效期为25年，25年后购电价格变为平均电价的4.6倍。对大于100kWp的光伏发电系统，则采用0.23EU/kWh的价格（平均电价的3倍）。
以上政策对于德国、西班牙的光伏产业发展起到了至关重要的作用。而我国在2007年以前光伏产业的政策基本上是空白一片。2007年《可再生能源中长期发展规划》的出台作用也是相当有限。
进入2009年之后，我国政府相继出台了“太阳能屋顶计划”、“金太阳工程”等政策，但中投顾问能源行业首席研究员姜谦认为，姜谦指出，光伏产业要正常发展，最重要的还是解决上网电价的问题。也就是说，发出来的电电网公司有积极性去购买，终端用户乐意去用才是最关键的因素。德国、西班牙等国的财政补贴正是从此处下手，才使得光伏行业出现了爆发性的增长。而我国三部门此次联合颁发的“金太阳工程”，补贴的重点则是集中在安装侧，并未解决上网电价这一实质性问题。仅从这一层面上看，“金太阳工程”开启光伏产业井喷时代就难言乐观。
3.3未来的发展趋势及展望
1、我国光伏产业吸引世界目光
伴随着太阳能投资热潮在中国的兴起，中国的太阳能产业已经成为全球瞩目的焦点。著名投资银行拉扎德资本预计，2011年前中国太阳能产业规模能达到1-1.5GW。2012年前该行业规模将达到2GW，2020年前则会达到20GW。另外，预计我国太阳能光伏行业有望吸引逾100亿美元的私人投资，并有助中国未来三年成为全球主要的太阳能设备市场。
姜谦认为，虽然到目前为止全球太阳能产业的终端市场仍然集中在欧洲，但随着金融危机后各国太阳能政策的转变，中国等新兴市场有望取代西班牙、德国成为全球太阳能产业的主要增长点。
2009年6月24日浙江温州大展国际贸易有限公司“牵手”沙特阿拉伯巴格山集团，巴格山将以资金入股在温州投资太阳能项目，该项目总投资5.3亿元。6月22日江苏响水县与美国新能源技术公司签订太阳能光伏产业基地项目协议书。该项目一年内建成一条生产线，年产1000吨多晶硅，三年内建成7条生产线，年产7000吨多晶硅，总投资约50亿元，六年内投资完成光伏产业基地，将发展成“多晶硅—硅锭—硅片—光伏电池—组件”完整的太阳能光伏产业链。6
月16日四川甘孜州政府与西班牙维拉米尔集团在西班牙正式签订协议，总投资8.2亿欧元的硅产业合作项目落户康定。
姜谦指出，短短几天之内，多家国际企业纷纷选择投资光伏产业，这并非偶然。说明在我国政府强有力的政策引导下，我国的光伏产业不仅让国内企业看到了机遇，而且可以毫不夸张地说，中国的太阳能光伏产业已经吸引了世界的目光。姜谦同时认为，以上国际企业的入主应该只是一个开端，未来应该会有更多的海外资本选择涉足中国太阳能光伏产业。这不管是对国内光伏产业来说，还是对我国的整个能源产业来说，都是一个巨大的机遇。
虽然说我国光伏产业的前景一片广阔，但是发展历程并不会一帆风顺。一个新兴产业的快速发展，前提必须是涉及产业链上中下游的相关行业同步发展。而这种发展已不仅仅是简单的产能获得提升，更重要的是在掌握核心技术前提下的国际竞争力的提升。如果说先前的终端市场集中在海外是国内光伏制造企业发展的最大瓶颈的话，那么后金融危机时代，内需市场逐步开启的情况下，国内企业却将面临因成本高企而导致产品缺乏竞争力的尴尬。若国内厂商不尽快在技术领域寻求突破，那么，未来受影响的将不止单个企业的利益，整个国内光伏产业的发展或许都会受到国际巨头的牵制。
第二章硅片（多线）切割机
2.1 多线切割技术的发展历史
人类历史上的线切割历史：
公元前2000年：古埃及人用混合了水和沙的绳子切割石头
公元19世纪：意大利人用缆绳切割大理石
公元20世纪20年代：第一次有人申请了用绳切割约一英寸厚的大尺寸大理石片的专利
公元20世纪60年代：第一次出现用线的往复运动来切割水晶片公元20世纪70年代：利用线的往复运动来切割1-2英寸的硅片在上世纪80年代以前，人们在切割超硬材料的时候一般采用涂有金刚石粉的内圆切割机进行切割。然而随着半导体行业的飞速发展，人们对已有的生产效率难以满足，同时由于内圆切割的材料损失非常大，在半导体行业成本的摩尔定律作用下，人们对于降低切割成本、提高效率的要求越来越高。多线切割技术因此而逐步发展起来。
2.2硅片（多线）切割机的基本介绍
多线切割机
多线切割是一种通过金属丝的高速往复运动，把磨料带入半导体加工区域进行研磨，将半导体等硬脆材料一次同时切割为数百片薄片的一种新型切割加工方法。数控多线切割机已逐渐取代了传统的内圆切割，成为硅片切割加工的主要方式。
基于高精度高速低耗切割控制关键技术研发的高精度数控多线高速切割机床，可全面实现对半导体材料及各种硬脆材料的高精度、高速度、低损耗切割，填补了国内空白；成果具有多项自主知识产权，整体技术达到国际先进水平，其中切割线的张力控制技术、收放线电机和主电机的同步技术居于国际领先水平。
硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。
2.3中国太阳能硅片线切割设备国产化的现状和趋势
1.0 多线切割设备的国产化道路充满了坎坷
多线切割设备为国际3大厂统治
目前全球的多线切割设备主要为瑞士的HCT、Meyer Burger(梅耶博格)和日本的NTC所统治。瑞士的HCT、梅耶博格最早在上世纪80年代就推出了线切割机，主要为半导体行业所用。
在国内光伏行业切片领域，到2009年底国际上影响力最大的三家设备供应商在中国市场产能中差不多是三分天下，NTC的份额稍微高一点。下图是国内线切割设备数量的一个变化趋势图。其他包括国内品牌和国外进口的其他小品牌。
HCT简介：
HCT在1983年推出第一台线切割机后14年里才累计卖出了100台设备，在随后的6年里又累计卖出了150台。太阳能光伏市场在2003年启动以后，HCT针对市场需要在2005年推出了世界上最大的太阳能硅片线切割机B5。而HCT在2006年里一年的销售量就突破了100台。HCT在2007年被美国的应用材料收购。
HCT在2000年进入中国市场，主要的客户来自半导体行业的包括北京有研、济宁港湾、宁波晶元等。HCT在太阳能行业应用的主流机型是B5，双工作台4个导轮满载可以一次切割硅棒长达到2米，非常适合大规模生产。国内主要用户包括LDK、保定英利、成都天威新能源、浙江昱辉、江阴海润等公司。
针对市场新的需求和变化，在2009年推出了新机型MaxEdge B6，主要特点是将原有的一个线网拆分为2个独立控制的线网，这样有助于
多晶硅生产工艺流程(简介) -------------------------来自于网络收集多晶硅生产工艺流程,多晶硅最主要的工艺包括，三氯氢硅合成、四氯化硅的热氢化（有的采用氯氢化），精馏，还原，尾气回收，还有一些小的主项，制氢、氯化氢合成、废气废液的处理、硅棒的整理等等。 主要反应包括：Si+HCl---SiHCl3+H2（三氯氢硅合 成）;SiCl4+H2---SiHCl3+HCl（热氢化）;SiHCl3+H2---SiCl4+HCl+Si （还原）多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。短期内产业化技术垄断封锁的局面不会改变。 西门子改良法生产工艺如下： 这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺
法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。 （1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅， 其化学反应SiO2+C→Si+CO2↑ （2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。 其化学反应Si+HCl→SiHCl3+H2↑ 反应温度为300度，该反应是放热的。同时形成气态混合物 (Н2,НС1,SiНС13,SiC14,Si)。 （3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝SiНС13,SiC14，而气态Н2,НС1返回到反应中或排放到大气中。然后分解冷凝物SiНС13,SiC14，净化三氯氢硅（多级精馏）。
硅片生产工艺流程及注意要点 简介 硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。 工艺过程综述 硅片加工过程包括许多步骤。所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。硅片加工的主要的步骤如表1.1的典型流程所示。工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。在以下的章节中，每一步骤都会得到详细介绍。 表1.1 硅片加工过程步骤 1.切片 2.激光标识 3.倒角 4.磨片 5.腐蚀 6.背损伤 7.边缘镜面抛光 8.预热清洗 9.抵抗稳定——退火 10.背封 11.粘片 12.抛光 13.检查前清洗 14.外观检查
15.金属清洗 16.擦片 17.激光检查 18.包装/货运 切片（class 500k） 硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。切片过程定义了平整度可以基本上适合器件的制备。 切片过程中有两种主要方式——内圆切割和线切割。这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。 切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。 硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。 激光标识(Class 500k) 在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。一台高功率的激光打印机用来在硅片表面刻上标识。硅片按从晶棒切割下的相同顺序进行编码，因而能知道硅片的正确位置。这一编码应是统一的，用来识别硅片并知道它的来源。编码能表明该硅片从哪一单晶棒的什么位置切割下来的。保持这样的追溯是很重要的，因为单晶的整体特性会随着晶棒的一头到另一头而变化。编号需刻的足够深，从而到最终硅片抛光完毕后仍能保持。在硅片上刻下编码后，即使硅片有遗漏，也能追溯到原来位置，而且如果趋向明了，那么就可以采取正确的措施。激光标识可以在硅片的正面也可在背面，尽管正面通常会被用到。
多晶硅的三大生产工艺之比较 从西门子法到改良西门子法的演进是一个从开环到闭环的过程。 1955年，德国西门子开发出以氢气(H2)还原高纯度三氯氢硅(SiHCl3)，在加热到1100℃左右的硅芯(也称“硅棒”)上沉积多晶硅的生产工艺;1957年，这种多晶硅生产工艺开始应用于工业化生产，被外界称为“西门子法”。 由于西门子法生产多晶硅存在转化率低，副产品排放污染严重(例如四氯化硅SiCl4)的主要问题，升级版的改良西门子法被有针对性地推出。改良西门子法即在西门子法的基础上增加了尾气回收和四氯化硅氢化工艺，实现了生产过程的闭路循环，既可以避免剧毒副产品直接排放污染环境，又实现了原料的循环利用、大大降低了生产成本(针对单次转化率低)。因此，改良西门子法又被称为“闭环西门子法”。 改良西门子法一直是多晶硅生产最主要的工艺方法，目前全世界有超过85%的多晶硅是采用改良西门子法生产的。过去很长一段时间改良西门子法主要用来生产半导体行业电子级多晶硅(纯度在99.9999999%～99.999999999%，即9N～11N的多晶硅);光伏市场兴起之后，太阳能级多晶硅(对纯度的要求低于电子级)的产量迅速上升并大大超过了电子级多晶硅，改良西门法也成为太阳能级多晶硅最主要的生产方法。 2.改良西门子法生产多晶硅的工艺流程 (改良西门子法工艺流程示意图) 改良西门子法是一种化学方法，首先利用冶金硅(纯度要求在99.5%以上)与氯化氢(HCl)合成产生便于提纯的三氯氢硅气体(SiHCl3，下文简称TCS)，然后将TCS精馏提纯，最后通过还原反应和化学气相沉积(CVD)将高纯度的TCS转化为高纯度的多晶硅。 在TCS还原为多晶硅的过程中，会有大量的剧毒副产品四氯化硅(SiCl4，下文简称STC)生成。改良西门子法通过尾气回收系统将还原反应的尾气回收、分离后，把回收的STC送到氢化反应环节将其转化为TCS，并与尾气中分离出来的TCS一起送入精馏提纯系统循环利用，尾气中分离出来的氢气被送回还原炉，氯化氢被送回TCS合成装置，均实现了闭路循环利用。这是改良西门子法和传统西门子法最大的区别。
改良西门子法生产多晶硅工艺流程 1. 氢气制备与净化工序 在电解槽内经电解脱盐水制得氢气。电解制得的氢气经过冷却、分离液体后，进入除氧器，在催化剂的作用下，氢气中的微量氧气与氢气反应生成水而被除去。除氧后的氢气通过一组吸附干燥器而被干燥。净化干燥后的氢气送入氢气贮罐，然后送往氯化氢合成、三氯氢硅氢还原、四氯化硅氢化工序。 电解制得的氧气经冷却、分离液体后，送入氧气贮罐。出氧气贮罐的氧气送去装瓶。气液分离器排放废吸附剂，氢气脱氧器有废脱氧催化剂排放，干燥器有废吸附剂排放，均由供货商回收再利用。 2. 氯化氢合成工序 从氢气制备与净化工序来的氢气和从合成气干法分离工序返回的循环氢气分别进入本工序氢气缓冲罐并在罐内混合。出氢气缓冲罐的氢气引入氯化氢合成炉底部的燃烧枪。从液氯汽化工序来的氯气经氯气缓冲罐，也引入氯化氢合成炉的底部的燃烧枪。氢气与氯气的混合气体在燃烧枪出口被点燃，经燃烧反应生成氯化氢气体。出合成炉的氯化氢气体流经空气冷却器、水冷却器、深冷却器、雾沫分离器后，被送往三氯氢硅合成工序。 为保证安全，本装置设置有一套主要由两台氯化氢降膜吸收器和两套盐酸循环槽、盐酸循环泵组成的氯化氢气体吸收系统，可用水吸收因装置负荷调整或紧急泄放而排出的氯化氢气体。该系统保持连
续运转，可随时接收并吸收装置排出的氯化氢气体。 为保证安全，本工序设置一套主要由废气处理塔、碱液循环槽、碱液循环泵和碱液循环冷却器组成的含氯废气处理系统。必要时，氯气缓冲罐及管道内的氯气可以送入废气处理塔内，用氢氧化钠水溶液洗涤除去。该废气处理系统保持连续运转，以保证可以随时接收并处理含氯气体。 3. 三氯氢硅合成工序 原料硅粉经吊运，通过硅粉下料斗而被卸入硅粉接收料斗。硅粉从接收料斗放入下方的中间料斗，经用热氯化氢气置换料斗内的气体并升压至与下方料斗压力平衡后，硅粉被放入下方的硅粉供应料斗。供应料斗内的硅粉用安装于料斗底部的星型供料机送入三氯氢硅合成炉进料管。 从氯化氢合成工序来的氯化氢气，与从循环氯化氢缓冲罐送来的循环氯化氢气混合后，引入三氯氢硅合成炉进料管，将从硅粉供应料斗供入管内的硅粉挟带并输送，从底部进入三氯氢硅合成炉。 在三氯氢硅合成炉内，硅粉与氯化氢气体形成沸腾床并发生反应，生成三氯氢硅，同时生成四氯化硅、二氯二氢硅、金属氯化物、聚氯硅烷、氢气等产物，此混合气体被称作三氯氢硅合成气。反应大量放热。合成炉外壁设置有水夹套，通过夹套内水带走热量维持炉壁的温度。 出合成炉顶部挟带有硅粉的合成气，经三级旋风除尘器组成的干法除尘系统除去部分硅粉后，送入湿法除尘系统，被四氯化硅液体洗
硅片多线切割技术详解 太阳能光伏网 2012-4-9 硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。是目前采用最广泛的硅片切割技术。 多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。 2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。 二、碳化硅微粉的粒型及粒度

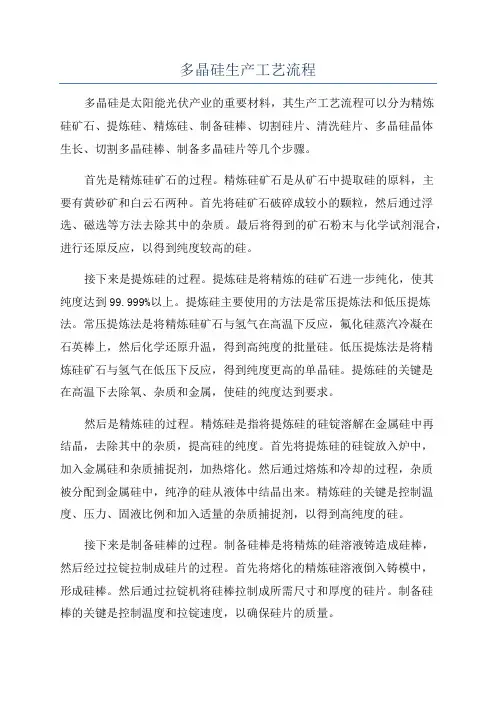

多晶硅生产工艺流程
多晶硅生产工艺流程(简介) -------------------------来自于网络收集多晶硅生产工艺流程,多晶硅最主要的工艺包括，三氯氢硅合 成、四氯化硅的热氢化（有的采用氯氢化），精馏，还原，尾气回收，还有一些小的主项，制氢、氯化氢合成、废气废液的处理、硅 棒的整理等等。 主要反应包括：Si+HCl---SiHCl3+H2（三氯氢硅合 成）;SiCl4+H2---SiHCl3+HCl（热氢化）;SiHCl3+H2--- SiCl4+HCl+Si（还原）多晶硅是由硅纯度较低的冶金级硅提炼而 来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺 技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、 用途、产品检测方法、过程安全等方面也存在差异，各有技术特点 和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺 有：改良西门子法、硅烷法和流化床法。改良西门子法是目前主流 的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。短期内产业化技 术垄断封锁的局面不会改变。 西门子改良法生产工艺如下：
这种方法的优点是节能降耗显著、成本低、质量好、采用综合 利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子 工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾 床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏 塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、 清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站， 变配电站，净化厂房等。 （1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅， 其化学反应SiO2+C→Si+CO2↑ （2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。 其化学反应Si+HCl→SiHCl3+H2↑ 反应温度为300度，该反应是放热的。同时形成气态混合物(Н2,НС1,SiНС13,SiC14,Si) 。 （3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝SiНС13,SiC14，而气态Н2,НС１返回到反应中
顺大半导体发展有限公司太阳能用 硅单晶片生产技术 目录 一、硅片生产工艺中使用的主要原辅材料 1、拉制单晶用的原辅材料，设备和部件： 2、供硅片生产用的原辅材料，设备和部件： 二、硅片生产工艺技术 1、硅单晶生产部 （1）、腐蚀清洗工序生产工艺技术 对处理后原材料质量要求 （2）、腐蚀清洗生产工艺流程 ①多晶硅块料，复拉料和头，尾料处理工艺流程 ②边皮料酸碱清洗处理工艺流程 ③埚底料酸清洗处理工艺流程 ④废片的清洗处理工艺流程 （3）、硅单晶生长工艺技术 （4）、单晶生长中的必备条件和要求 ①单晶炉 ②配料与掺杂 （5），单晶生长工艺参数选择 （6）、质量目标： （7）、硅单晶生长工艺流程
2、硅片生产部 （1）、硅片加工生产工艺技术 （2）、硅片加工工艺中的必备条件和要求 ①切割机 ②切割浆液 （3）、质量目标 （4）、硅片加工工艺技术流程 ①开方锭生产工艺流程 ②切片生产工艺流程 （5）、硅片尺寸和性能参数检测
前言 江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。年产量可达到××××吨。拥有大型先进的线切割设备×××台。并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。同时河北晶于2004年，占地面积××××。公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。工程分两期建设，总规模年产多晶硅6000吨。2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。 太阳能用硅片生产工艺十分复杂，要通过几十道工序才能完成，只有发挥团队精神才能保证硅片的最终质量。编写该篇壮大资料的目的：首先让大家了解整个硅片生产过程，更重要的是让各生产工序中的每一位操作人员明确自己的职责，更自觉地按操作规程和规范做好本职工作，为顺大半导体发展有限公司的发展，尽自己的一份力量。
多晶硅生产工艺学 绪论 一、硅材料的发展概况半导体材料是电子技术的基础，早在十九世纪末，人们就发现了半导体材料，而真正实用还是从二十世纪四十年代开始的，五十年代以后锗为主，由于锗晶体管大量生产、应用，促进了半导体工业的出现，到了六十年代，硅成为主要应用的半导体材料，到七十年代随着激光、发光、微波、红外技术的发展，一些化合物半导体和混晶半导体材料：如砷化镓、硫化镉、碳化硅、镓铝砷的应用有所发展。一些非晶态半导休和有机半导休材料（如萘、蒽、以及金属衍生物等）在一定范围内也有其半导休特性，也开始得到了应用。 半导休材料硅的生产历史是比较年青的，约30 年。美国是从 1949?1951年从事半导体硅的制取研究和生产的。几年后其产量就翻了几翻，日本、西德、捷克斯洛伐克，丹麦等国家的生产量也相当可观的。 从多晶硅产量来看，就79 年来说，美国产量1620?1670 吨日本420
?440 吨。西德700?800 吨。预计到85 年美国的产量将达到2700 吨、日本1040 吨、西德瓦克化学电子有限公司的产量将达到3000 吨。 我国多晶硅生产比较分散，真正生产由58 年有色金属研究院开始研究，65 年投入生产。从产量来说是由少到多，到七七年产量仅达70?80吨，预计到85年达到300吨左右。 二、硅的应用半导体材料之所以被广泛利用的原因是：耐高压、硅器件体积小，效率高，寿命长，及可靠性好等优点，为此硅材料越来越多地应用在半导体器件上。硅的用途： 1、作电子整流器和可控硅整流器，用于电气铁道机床，电解食盐，有色金属电解、各种机床的控制部分、汽车等整流设备上，用以代替直流发电机组，水银整流器等设备。 2、硅二极管，用于电气测定仪器，电子计算机装置，微波通讯装置等。 3、晶体管及集成电路，用于各种无线电装置，自动电话交换台，自动控制系统，电视摄相机的接收机，计测仪器髟来代替真空管，在各种无线电设备作为放大器和振荡器。 4、太阳能电池，以单晶硅做成的太阳能电池，可以直接将太阳能转变为电能。 三、提高多晶硅质量的措施和途径：为了满足器件的要求，硅材料的质量好坏，直接关系到晶体管的合格率与电学性能，随着大规模集成电路和MOS 集成电路的发展而获得电路的高可靠性，适应性。因此对半导体材料硅的要求越来越高。 1、提高多晶硅产品质量的措施：在生产过程中，主要矛盾是如何稳定产品的质 量问题，搞好工艺卫生是一项最重要的操作技术，在生产实践中要树立
多晶硅生产工艺流程 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
多晶硅生产工艺流程(简介) -------------------------来自于网络收集 多晶硅生产工艺流程,多晶硅最主要的工艺包括，三氯氢硅合成、四氯化硅的热氢化（有的采用氯氢化），精馏，还原，尾气回收，还有一些小的主项，制氢、氯化氢合成、废气废液的处理、硅棒的整理等等。 主要反应包括：Si+HCl---SiHCl3+H2（三氯氢硅合成）;SiCl4+H2---SiHCl3+HCl（热氢化）;SiHCl3+H2---SiCl4+HCl+Si（还原）多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。短期内产业化技术垄断封锁的局面不会改变。 西门子改良法生产工艺如下： 这种方法的优点是节能降耗显着、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。 （1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅， 其化学反应SiO2+C→Si+CO2↑
太阳能硅片切割技术 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。 2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。 二、碳化硅微粉的粒型及粒度 太阳能硅片的切割其实是钢线带着碳化硅微粉在切，所以微粉的粒型及粒度是硅片表片的光洁程度和切割能力的关键。粒型规则，切出来的硅片表明就会光洁度很好；粒度分布均匀，就会提高硅片的切割能力。 三、砂浆的粘度 线切割机对硅片切割能力的强弱，与砂浆的粘度有着不可分割的关系。而砂浆的粘度又取决于硅片切割液的粘度、硅片切割液与碳化硅微粉的适配性、硅片切割液与碳化硅微粉的配比比例、砂浆密度等。只有达到机器要求标准的砂浆粘度（如NTC机器要求250左右）才能在切割过程中，提高切割效率，提高成品率。 四、砂浆的流量 钢线在高速运动中，要完成对硅料的切割，必须由砂浆泵将砂浆从储料箱中打到喷砂咀，再由喷砂咀喷到钢线上。砂浆的流量是否均匀、流量能否达到切割的要求，都对切割能力和切割效率起着很关键的作用。如果流量跟不上，就
多晶硅生产工艺学
绪论 一、硅材料的发展概况 半导体材料是电子技术的基础，早在十九世纪末，人们就发现了半导体材料，而真正实用还是从二十世纪四十年代开始的，五十年代以后锗为主，由于锗晶体管大量生产、应用，促进了半导体工业的出现，到了六十年代，硅成为主要应用的半导体材料，到七十年代随着激光、发光、微波、红外技术的发展，一些化合物半导体和混晶半导体材料：如砷化镓、硫化镉、碳化硅、镓铝砷的应用有所发展。一些非晶态半导休和有机半导休材料（如萘、蒽、以及金属衍生物等）在一定范围内也有其半导休特性，也开始得到了应用。 半导休材料硅的生产历史是比较年青的，约30年。美国是从1949～1951年从事半导体硅的制取研究和生产的。几年后其产量就翻了几翻，日本、西德、捷克斯洛伐克，丹麦等国家的生产量也相当可观的。 从多晶硅产量来看，就79年来说，美国产量1620～1670吨。日本420～440吨。西德700～800吨。预计到85年美国的产量将达到2700吨、日本1040吨、西德瓦克化学电子有限公司的产量将达到3000吨。 我国多晶硅生产比较分散，真正生产由58年有色金属研究院开始研究，65年投入生产。从产量来说是由少到多，到七七年产
量仅达70～80吨，预计到85年达到300吨左右。 二、硅的应用 半导体材料之所以被广泛利用的原因是：耐高压、硅器件体积小，效率高，寿命长，及可靠性好等优点，为此硅材料越来越多地应用在半导体器件上。硅的用途： 1、作电子整流器和可控硅整流器，用于电气铁道机床，电解食盐，有色金属电解、各种机床的控制部分、汽车等整流设备上，用以代替直流发电机组，水银整流器等设备。 2、硅二极管，用于电气测定仪器，电子计算机装置，微波通讯装置等。 3、晶体管及集成电路，用于各种无线电装置，自动电话交换台，自动控制系统，电视摄相机的接收机，计测仪器髟来代替真空管，在各种无线电设备作为放大器和振荡器。 4、太阳能电池，以单晶硅做成的太阳能电池，可以直接将太阳能转变为电能。 三、提高多晶硅质量的措施和途径： 为了满足器件的要求，硅材料的质量好坏，直接关系到晶体管的合格率与电学性能，随着大规模集成电路和MOS集成电路的发展而获得电路的高可靠性，适应性。因此对半导体材料硅的要求越来越高。 1、提高多晶硅产品质量的措施： 在生产过程中，主要矛盾是如何稳定产品的质量问题，搞好
单晶硅电磁片生产工艺流程 ?1、硅片切割，材料准备： ?工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。 ?2、去除损伤层： ?硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 ? ? 3、制绒： ?制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 ? 4、扩散制结：
?扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 ? 5、边缘刻蚀、清洗： ?扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。 目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。 扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 ? 6、沉积减反射层： ?沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN 作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。 ? 7、丝网印刷上下电极： ?电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电
优化太阳能硅片切割成本 当太阳能硅片切割行业的利润逐渐趣于稳定，行业内的竞争逐步升温的2009 年到来时,对太阳能硅片切割企业，尤其是中小型切割企业来说，在提高硅片质量的同时进行成本优化已成为一种必然。 由于行业的竞争，使得产品在销售过程中已不可能像经济危机之前那样坐等采购上门来买，并且对硅片的质量提出来极高的要求，因此,尽管太阳能硅片是按张数来卖,但只为增加张数的生产时光已一去不复返了。按常理来讲，要提高并且保持太阳能硅片的质量，就必须在生产环节层层把关，这样,带来的最直接的影响就是生产成本的上升.。对于硅片切割这样的加工型经营模式来讲，在保证质量的前提下,最直接的降低成本的方式莫过于实现规模化生产，但这种成本优化的方式只属于资金以及经营理念超前的赛维LDK、昱辉等大型硅片切割企业。因而，中小型硅片切割企业的成本优化方式，必须是结合生产工艺改进条件下的对切割液、碳化硅微粉、以及钢线等的优化使用。 沙浆的优化使用：在整个硅片切割过程中，最容易做到的首先是对沙浆的优 化使用 由于废沙浆的回收使用已经比较成熟，所以对大多数中小型硅片切割企业来说讲，在保证质量的前提下，降低沙浆的使用成本已经成为一种可能。我们以四台NTC442D线切割机为例，以液砂配比比例1 : 0.95计算，一台机一个月的用量液6吨，砂5.7吨，按市场价液16000元/吨，砂30000元/吨计算，那么四台机一个月的使用成本是1068000 元。如果用回收液和回收砂，为保证回收液和砂的质量，用塞矽做回收，回收比例可以达到液70%，砂50%。液按8000元/吨，砂15000元/吨计算，为保险起见，我们在使用过程中回收液，砂都参50%，那么四台机一个月的使用成本为802000，这样一个月可节省成本266000 元，即一年节省成本3192000 元。 如果技术改进，砂的回收加工费用可降到10000元/吨，并且回收液和砂的 使用比例还可以有大的提升。 可见，如果在工艺许可的范围内，对沙浆的使用进行优化，也可以为硅片切割企业节省大额的成本。 太阳能硅片切割液 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。
多晶硅制备及工艺 蒋超 材料与化工学院 材料1103班 【摘要】工业硅是制造多晶硅的原料，它由石英砂（二氧化硅）在电弧炉中用碳还原而 成。化学提纯制备高纯硅的方法有很多，其中SiHCl3 氢还原法具有产量大、质量高、成本低等优点，是目前国内外制取高纯硅的主要方法。硅烷法可有效地除去杂质硼和其他金属杂质，无腐蚀性、不需要还原剂、分解温度低和收率高，所以是个有前途的方法。下面介绍SiHCl3 氢还原法（改良西门子法）和硅烷法。 【关键词】改良西门子法硅烷法高纯硅 改良西门子法 1955年，西门子公司成功开发了利用氢气还原三氯硅烷（SiHCl3）在硅芯发热体上沉积硅的工艺技术，并于1957年开始了工业规模的生产，这就是通常所说的西门子法。 在西门子法工艺的基础上，通过增加还原尾气干法回收系统、SiCl4氢化工艺，实现了闭路循环，于是形成了改良西门子法——闭环式SiHCl3氢还原法。 改良西门子法的生产流程是利用氯气和氢气合成HCl（或外购HCl），HCl和冶金硅粉在一定温度下合成SiHCl3，分离精馏提纯后的SiHCl3进入氢还原炉被氢气还原，通过化学气相沉积反应生产高纯多晶硅。具体生产工艺流程见图1。 改良西门子法包括五个主要环节：SiHCl3合成、SiHCl3精馏提纯、SiHCl3的氢还原、尾气的回收和SiCl4的氢化分离。该方法通过采用大型还原炉，降低了单位产品的能耗。通过采用SiCl4氢化和尾气干法回收工艺，明显降低了原辅材料的消耗。 图1：改良西门子法生产工艺流程图
改良西门子法制备的多晶硅纯度高，安全性好，沉积速率为8～10μm/min，一次通过的转换效率为5%～20%，相比硅烷法、流化床法，其沉积速率与转换效率是最高的。沉积温度为1100℃，仅次于SiCl4（1200℃），所以电耗也较高，为120 kWh/kg（还原电耗）。改良西门子法生产多晶硅属于高能耗的产业，其中电力成本约占总成本的70%左右。SiHCl3还原时一般不生产硅粉，有利于连续操作。该法制备的多晶硅还具有价格比较低、可同时满足直拉和区熔要求的优点。因此是目前生产多晶硅最为成熟、投资风险最小、最容易扩建的工艺，国内外现有的多晶硅厂大多采用此法生产SOG硅与EG硅，所生产的多晶硅占当今世界总产量的70～80%。 硅烷法 1956年，英国标准电讯实验所成功研发出了硅烷（SiH4）热分解制备多晶硅的方法，即通常所说的硅烷法。1959年，日本的石冢研究所也同样成功地开发出了该方法。后来，美国联合碳化合物公司采用歧化法制备SiH4，并综合上述工艺且加以改进，便诞生了生产多晶硅的新硅烷法。 硅烷法以氟硅酸、钠、铝、氢气为主要原辅材料，通过SiCl4氢化法、硅合金分解法、氢化物还原法、硅的直接氢化法等方法制取SiH4，然后将SiH4气提纯后通过SiH4热分解生产纯度较高的棒状多晶硅。硅烷法与改良西门子法接近，只是中间产品不同：改良西门子法的中间产品是SiHCl3；而硅烷法的中间产品是SiH4. 图2：硅烷法生产工艺流程图 硅烷法存在成本高、硅烷易爆炸、安全性低的缺点；另外整个过程的总转换效率为0.3，转换效率低；整个过程要反复加热和冷却，耗能高；SiH4分解时容易在气相成核，所以在反应室内生成硅的粉尘，损失达10%～20%，使硅烷法沉积速率（3～8μm/min）仅为西门子法
结构线对硅片切割的影响 摘要：本文使用结构线替代传统的硅片多线切割用线直钢丝方法，在切割硅块过程中，会增大碳化硅颗粒的附着力，不容易从钢线表面脱落，使钢线携带比较多的砂浆参与硅块的切割。也大大提高了钢线的切割能力。通过使用结构线对硅块进行切割并对试验数据进行跟踪，硅片表面的碳化硅磨削痕迹在3-4um，硅片整体厚度良好保持在180um±10um且TTV<15um。 关键词： 硅片切割、结构线、合格率 0、前言 当前随着社会的发展，太阳能光伏产业逐步成为新的主导产业。在太阳能硅片切割过程中，主要是由钢线带动浆料（浆料由碳化硅粉末和悬浮液按照一定比例进行配置而成），在一定张力的作用下，利用碳化硅颗粒的坚硬特性和锋利菱角将硅块切割成尺寸合格的硅片。钢线在参与整个切割过程中作为一个载体，同时也被高速运动的碳化硅颗粒磨损，线径的变化可能会影响硅片表面的切割质量。 砂浆中的碳化硅莫氏硬度为9.5级，而晶体硅的莫氏硬度为7级，切割过程中主要依靠碳化硅对晶体硅进行磨削切割。钢线携带砂浆的多少直接影响硅块切割的效果。目前太阳能行业普遍使用的切割硅片的钢线主要是横截面为圆形或椭圆形的普通钢线。在切割硅块过程中，碳化硅颗粒由于缺少附着力，容易从钢线表面脱落，钢线在硅块入线口会引起浆料的飞溅，进而携带比较少的砂浆参与硅块的切割。这使得钢线在切割硅片过程中容易磨损，引起断线，也大大降低了钢线的切割能力。本文的结构线可以提高对砂浆的携带能力，从而有助于硅片合格率的提升。 1、目前现状 目前在光伏行业中结构线的主要应用为多晶硅开方使用，在硅片切割中的多线切割中应用较少，主要原因是结构线本身的造价要高于普通的直钢丝，这就使得在钢线耗用量较大的多线切割中成本较高。 整体切片环节成本的主要消耗为碳化硅、悬浮液、钢线，现在整个原材料价格下滑，切割钢线在砂、线、液成本中所占的比例为20%，其中碳化硅和切割液占了主要的部分。实验的主题思路为通过将结构线代替普通直钢丝，提高切割线在纱线液中所在比例，降低碳化硅和切割液的消耗，从而降低纱线液的整体成本。目前0.12*500km型号的结构线价钱现在比普通直钢丝高30%，通过降低砂浆的用量，提高加工设备的工作台速度，提高设备的开机率，最终达到原材料和设备费用的共同降低。
太阳能硅片切割技术七重攻略说明 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。 2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。 二、碳化硅微粉的粒型及粒度 太阳能硅片的切割其实是钢线带着碳化硅微粉在切，所以微粉的粒型及粒度是硅片表片的光洁程度和切割能力的关键。粒型规则，切出来的硅片表明就会光洁度很好；粒度分布均匀，就会提高硅片的切割能力。 三、砂浆的粘度 线切割机对硅片切割能力的强弱，与砂浆的粘度有着不可分割的关系。而砂浆的粘度又取决于硅片切割液的粘度、硅片切割液与碳化硅微粉的适配性、硅片切割液与碳化硅微粉的配比比例、砂浆密度等。只有达到机器要求标准的砂浆粘度（如NTC机器要求250左右）才能在切割过程中，提高切割效率，提高成品率。 四、砂浆的流量 钢线在高速运动中，要完成对硅料的切割，必须由砂浆泵将砂浆从储料箱中打到喷砂咀，再由喷砂咀喷到钢线上。砂浆的流量是否均匀、流量能否达到切割的要求，都对切割能力和切割效率起着很关键的作用。如果流量跟不上，就会出现切割能力严重下降，导致线痕片、断线、甚至是机器报警。 五、钢线的速度 由于线切割机可以根据用户的要求进行单向走线和双向走线，因而两种情况下对线速的要求也不同。单向走线时，钢线始终保持一个速度运行（MB和HCT可以根据切割情况在不同时间作出手动调整），这样相对来说比较容易控制。目前单向走线的操作越来越少，仅限于MB和HCT机器。
单晶硅生产工艺及单晶硅片生产工艺 单晶硅原子以三维空间模式周期形成的长程有序的晶体。多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片。 加工工艺： 加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生长（１）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的Ｎ或Ｐ型而定。杂质种类有硼，磷，锑，砷。 （２）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（１４２０℃）以上，将多晶硅原料熔化。 （３）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩颈生长使之消失掉。缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（４－６ｍｍ）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。 （４）放肩生长：长完细颈之后，须降低温度与拉速，使得晶体的直径渐渐增大到所需的大小。 （５）等径生长：长完细颈和肩部之后，借着拉速与温度的不断调整，可使晶棒直径维持在正负２ｍｍ之间，这段直径固定的部分即称为等径部分。单晶硅片取自于等径部分。 （６）尾部生长：在长完等径部分之后，如果立刻将晶棒与液面分开，那么热应力将使得晶棒出现位错与滑移线。于是为了避免此问题的发生，必须将晶棒的直径慢慢缩小，直到成一尖点而与液面分开。这一过程称之为尾部生长。长完的晶棒被升至上炉室冷却一段时间后取出，即完成一次生长周期。 单晶硅棒加工成单晶硅抛光硅片 加工流程： 单晶生长—→切断—→外径滚磨—→平边或Ｖ型槽处理—→切片 倒角—→研磨腐蚀—→抛光—→清洗—→包装
多晶硅产品 的用途与生产工艺简介 黎展荣编写 2008-03-15 多晶硅产品的用途与生产工艺简介 讲课提纲： 一、多晶硅产品的用途 二、国内外多晶硅生产情况与市场分析 三、多晶硅生产方法 四、多晶硅生产的主要特点 五、多晶硅生产的主要工艺过程 讲课想要达到的目的： 通过介绍，希望达到以下几点目的： 1，了解半导体多晶硅有关基本概念与有关名词，为今后进一步学习、交流与提高打下基础； 2，了解多晶硅的主要用途与国内外多晶硅的生产和市场情况，热爱多晶硅事业与行业； 3，了解多晶硅生产方法和多晶硅生产的主要特点，加深对多晶硅生产工艺流程的初步认识； 4，了解公司3000吨/年多晶硅项目的主要工艺过程、工厂的概况、规模、车间工序的相互关联，有利于今后工作的开展。 一、多晶硅产品的用途 在讲多晶硅的用途前，我们先讲一讲半导体多晶硅的有关概念和有关名词。 1，什么是多晶硅？ 我们所说的多晶硅是半导体级多晶硅，或太阳能级多晶硅，它主要是用工业硅或称冶金硅（纯度98-99%）经氯化合成生产硅氯化物，将硅氯化物精制提纯后得到纯三氯氢硅，再将三氯氢硅用氢进行还原生成有金属光泽的、银灰色的、具有半导体特性产品，称为半导体级多晶硅。 2，什么是半导体？ 所谓半导体是界于导体与绝缘体性质之间的一类物质，导体、半导体与绝缘体的大概分别是以电阻率来划分的，见表1。 3，纯度表示法 半导体的纯度表示与一般产品的纯度表示是不一样的，一般产品的纯度是以主体物质的含量多少来表示，半导体的纯度是以杂质含量与主体物质含量之比来表示的。见表2。 表2 纯度表示法
外购的工业硅纯度是百分比，1个九，“1N”，98%，两个九，“2N”，99%，是指扣除测定的杂质元素重量后，其余作为硅的含量（纯度）。如工业硅中Fe≤0.4%,AL≤0.3%,Ca≤0.3%,共≤1%, 则工业硅的纯度是：（100-1）X100%=99% 。 2),半导体纯度 工业硅中的B含量是0.002%(W)，则工业硅纯度对硼来说被视为99.998%，即4N（对B来说）。 半导体硅中的B含量，如P型电阻率是3000Ω.Cm时，查曲线图得B的原子数为4.3X1012原子/Cm3，则半导体的纯度是：4.3X1012 /4.99X1022=0.86X10-10=8.6X10-11(~11N，0.086PPba),或(4.3X1012 X10.81) /(4.99X1022X28)=0.33X10-10=0.033PPbw=3.3X10-11(~11N)。 对B来说，从工业硅的4N提高到11N，纯度提高7个数量级（，千万倍）即B杂质含量要降低6个数量级（1000000，百万倍），因此生产半导体级多晶硅是比较困难的。 3),集成电路的元件数 集成电路的元件数的比较，列于表3。集成电路的集成度越高，则对硅材料纯度的要求越高。 表3 集成电路的元件数比较 据报导：日本在6.1X5.8 mm的硅芯片上制出的VLSI有15万6千多个元件 4),硅片（单晶硅）发展迅速 硅片（单晶硅）发展迅速，见表4。 大规模生产中多晶硅直径一般公认为是120-150 mm比较合适，也研发过200-250 mm。 5),多晶硅、单晶硅、硅片与硅外延片 多晶硅：内部硅原子的排列是不规则的杂乱无章的。 单晶硅：内部硅原子的排列是有规则的（生产用原料是多晶硅）。 硅片：单晶硅经滚磨、定向后切成硅片，分磨片与抛光片。 硅外延片：抛光片经清洗处理后用CVD方法在其上再生长一层具有需求电阻率的单晶硅层，目前
