硅片多线切割技术详解
太阳能光伏网 2012-4-9

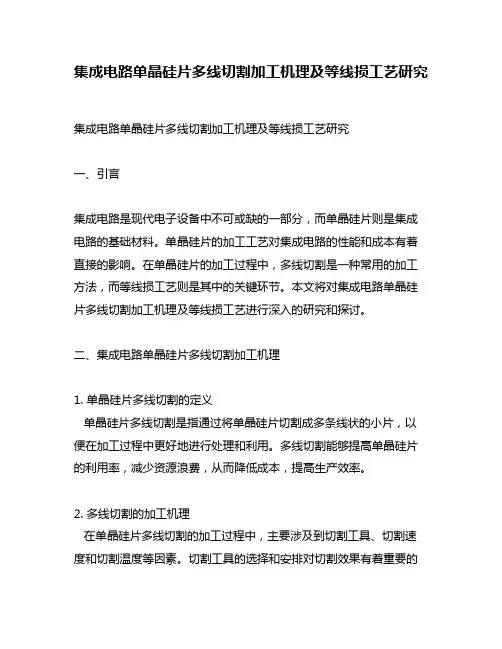

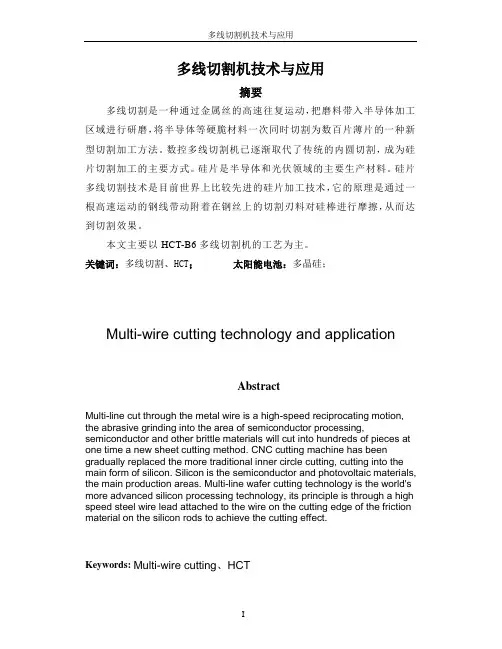

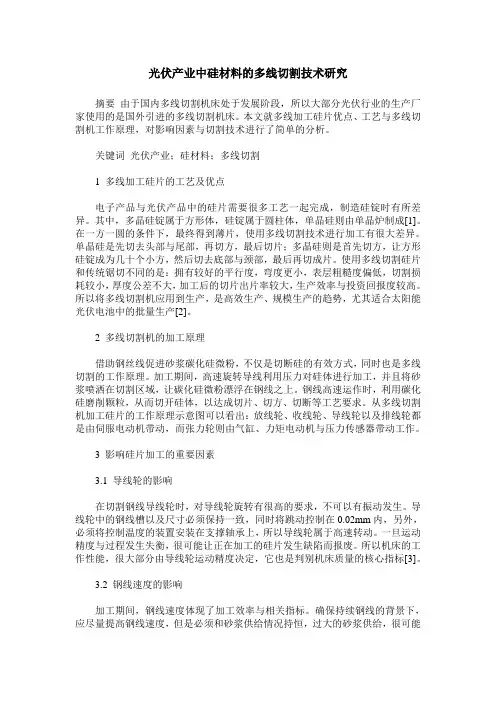

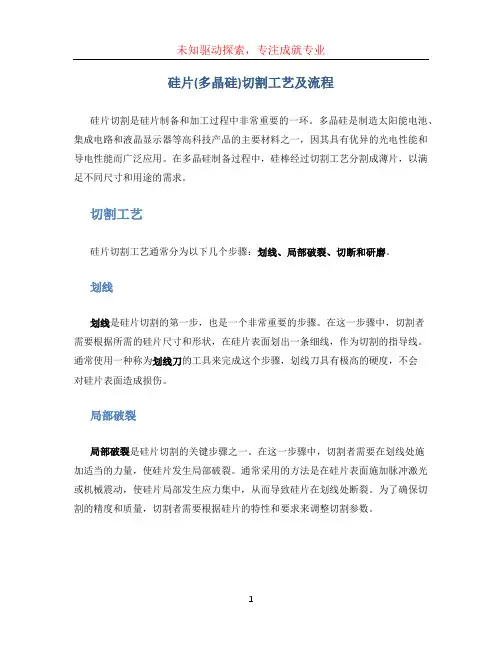

硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。是目前采用最广泛的硅片切割技术。
多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。
太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。
在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。
一、切割液（PEG）的粘度
由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。
1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。
2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。
二、碳化硅微粉的粒型及粒度
太阳能硅片的切割其实是钢线带着碳化硅微粉在切，所以微粉的粒型及粒度是硅片表片的光洁程度和切割能力的关键。激光划片机、粒型规则，切出来的硅片表明就会光洁度很好；粒度分布均匀，就会提高硅片的切割能力。
三、砂浆的粘度
线切割机对硅片切割能力的强弱，与砂浆的粘度有着不可分割的关系。而砂浆的粘度又取决于硅片激光划片机切割液的粘度、硅片切割液与碳化硅微粉的适配性、硅片切割液与碳化硅微粉的配比比例、砂浆密度等。只有达到机器要求标准的砂浆粘度（如NTC机器要求250左右）才能在切割过程中，提高切割效率，提高成品率。
四、砂浆的流量
钢线在高速运动中，要完成对硅料的切割，必须由砂浆泵将砂浆从储料箱中打到喷砂咀，再由喷砂咀喷到钢线上。砂浆的流量是否均匀、流量能否达到切割的要求，都对切割能力和切割效率起着很关键的作用。如果流量跟不上，就会出现切割能力严重下降，导致线痕片、断线、甚至是机器报警。
五、钢线的速度
由于线切割机可以根据用户的要求进行单向走线和双向走线，因而两种情况下对线速的要求也不同。单向走线时，钢线始终保持一个速度运行（MB和HCT可以根据切割情况在不同时间作出手动调整），这样相对来说比较容易控制。目前单向走线的操作越来越少，仅限于MB和HCT机器。
双向走线时，钢线速度开始由零点沿一个方向用2-3秒的时间加速到规定速度，运行一段时间后，再沿原方向慢慢降低到零点，在零点停顿0.2秒后再慢慢地反向加速到规定的速度，再沿反方向慢慢降低到零点的周期切割过程。在双向切割的过程中，线切割机的切割能力在一定范围内随着钢线的速度提高而提高，但不能低于或超过砂浆的切割能力。如果低于砂浆的切割能力，就会出现线痕片甚至断线；反之，如果超出砂浆的切割能力，就可能导致砂浆流量跟不上，从而出现厚薄片甚至线痕片等。
目前MB的平均线速可以达到13米/秒，NTC达10.5-11米/秒。
六、钢线的张力
钢线的张力是硅片切割工艺中相当核心的要素之一。张力控制不好是产生线痕片、崩边、甚至短线的重要原因。
1、钢线的张力过小，将会导致钢线弯曲度增大，带砂能力下降，切割能力降低。从而出现线痕片等。
2、钢线张力过大，悬浮在钢线上的碳化硅微粉就会难以进入锯缝，切割效率降低，出现线痕片等，并且断线的几率很大。
3、如果当切到胶条的时候，有时候会因为张力使用时间过长引起偏离零点的变化，出现崩边等情况。
MB、NTC等线切割机一般的张力控制在送线和收线相差不到1，只有安永的相差7.5。
七、工件的进给速度
工件的进给速度与钢线速度、砂浆的切割能力以及工件形状在进给的不同位置等有关。工件进给速度在整个切割过程中，是由以上的相关因素决定的，也是最没有定量的一个要素。但控制不好，也可能会出现线痕片等不良效果，影响切割质量和成品率。
总之，太阳能硅片线切割机的操作，是一个经验大于技术流程与标准的精细活。只有在实际操作中，不断总结与探讨，才能对机器的驾驭游刃有余。
单晶硅太阳能电池/DSSC/PERC技术 2015-10-20 单晶硅太阳能电池 2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH 的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、去磷硅玻璃、等离子刻蚀、镀减反射膜、丝网印刷、快速烧结和检测分装等主要步骤。本文介绍的是晶硅太阳能电池片生产的一般工艺与设备。 一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术
第四章 离子注入与快速热处理 1.下图为一个典型的离子注入系统。 （1）给出1-6数字标识部分的名称，简述其作用。 （2）阐述部件2的工作原理。 答：（1）1：离子源，用于产生注入用的离子； 2：分析磁块，用于将分选所需的离子； 3：加速器，使离子获得所需能量； 4：中性束闸与中性束阱，使中性原子束因直线前进不能达到靶室； 5：X & Y 扫描板，使离子在整个靶片上均匀注入； 6：法拉第杯，收集束流测量注入剂量。 （2）由离子源引出的离子流含有各种成分，其中大多数是电离的，离子束进入一个低压腔体内，该腔体内的磁场方向垂直于离子束的速度方向，利用磁场对荷质比不同的离子产生的偏转作用大小不同，偏转半径由公式： 决定。最后在特定半径位置采用一个狭缝，可以将所需的离子分离出来。 2.离子在靶内运动时，损失能量可分为核阻滞和电子阻滞，解释什么是核阻滞、电子阻滞？两种阻滞本领与注入离子能量具体有何关系？ 答：核阻滞即核碰撞，是注入离子与靶原子核之间的相互碰撞。因两者质量是同一数量级，一次碰撞可以损失很多能量，且可能发生大角度散射，使靶原子核离开原来的晶格位置，留下空位，形成缺陷。 电子阻滞即电子碰撞，是注入离子与靶内自由电子以及束缚电子之间的相互碰撞。因离子质量比电子质量大很多，每次碰撞损失的能量很少，且都是小角度散射，且方向随机，故经多次散射，离子运动方向基本不变。 在一级近似下，核阻滞本领与能量无关；电子阻滞本领与能量的平方根成正比。 1 2 3 4 5 6
3.什么是离子注入横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？ 答：离子注入的横向效应是指，注入过程中，除了垂直方向外，离子还向横向掩膜下部分进行移动，导致实际注入区域大于掩膜窗口的效应。 B的横向效应更大，因为在能量一定的情况下，轻离子比重离子的射程要深且标准差更大。 4.热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。 答：离子注入后会对晶格造成简单晶格损伤和非晶层形成；损伤晶体空位密度要大于非损伤晶体，且存在大量间隙原子核其他缺陷，使扩散系数增大，扩散效应增强；故虽然热退火温度低于热扩散温度，但杂质的扩散也是非常明显的，出现高斯展宽与拖尾现象。 5.什么是离子注入中常发生的沟道效应（Channeling）和临界角？怎样避免沟道效应？ 答：沟道效应，即当离子入射方向平行于主晶轴时，将很少受到核碰撞，离子将沿沟道运动，注入深度很深。由于沟道效应，使注入离子浓度的分布产生很长的拖尾；对于轻原子注入到重原子靶内是，拖尾效应尤其明显。 临界角是用来衡量注入是否会发生沟道效应的一个阈值量，当离子的速度矢量与主要晶轴方向的夹角比临界角大得多的时候，则很少发生沟道效应。临界角可用下式表示： 6.什么是固相外延（SPE）及固相外延中存在的问题？ 答：固相外延是指半导体单晶上的非晶层在低于该材料的熔点或共晶点温度下外延再结晶的过程。热退火的过程就是一个固相外延的过程。 高剂量注入会导致稳定的位错环，非晶区在经过热退火固相外延后，位错环的最大浓度会位于非晶和晶体硅的界面处，这样的界面缺陷称为射程末端缺陷。若位错环位于PN结耗尽区附近，会产生大的漏电流，位错环与金属杂质结合时更严重。因此，选择的退火过程应当能够产生足够的杂质扩散，使位错环处于高掺杂区，同时又被阻挡在器件工作时的耗尽区之外。 7.离子注入在半导体工艺中有哪些常见应用？ 答：阱注入、VT调整注入，轻掺杂漏极（LDD），源漏离子注入，形成SOI结构。 8.简述RTP设备的工作原理，相对于传统高温炉管它有什么优势？ 答：RTP设备是利用加热灯管通过热辐射的方式选择性加热硅片，使得硅片在极短的时间内达到目标温度并稳定维持一段时间。相对于传统高温炉管，RTP设备热处理时间短，热预算小，冷壁工艺减少硅片污染。 9.简述RTP在集成电路制造中的常见应用。 答：RTP常用于退火后损失修复、杂质的快速热激活、介质的快速热加工、硅化物和接触的形成等。 10.采用无定形掩膜的情况下进行注入，若掩膜/衬底界面的杂质浓度减少至峰值
太阳能电池简介 太阳能电池根据所用材料的不同，太阳能电池可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、有机太阳能电池，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。 （1）硅太阳能电池 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。 单晶硅太阳能电池转化效率最高，技术也最为成熟，理想转化效率略大于30%，在实验室最高的转化效率为23%，最近实验室转化效率可以达到24.7%，常规地面用商业用直拉单晶硅太阳能电池转化效率可达到18%，期望不久可以达到20%以上。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，弱光特性较差，生产工艺复杂，大幅度降低其成本很困难，为了降低成本，发展多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。 多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为16%。因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。（2）多元化合物薄膜太阳能电池 多元化合物薄膜太阳能电池材料为无机盐，其主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。 硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产品。 砷化镓（GaAs）III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率,抗辐照能力强,对热不敏感，适合于制造高效单结电池。但是GaAs材料的价格不菲,因而在很大程度上限制了用GaAs 电池的普及。 铜铟硒薄膜电池（简称CIS）适合光电转换，不存在光致衰退问题，转换效率和多晶硅一样。具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。 （3）聚合物多层修饰电极型太阳能电池
太阳能硅片市场调研报告 太阳能电池片分为晶硅类和非晶硅类，其中晶硅类电池片又可以分为单晶电池片和多晶电池片；单晶硅的效率较多晶硅也有区别。下面就是小编整理的太阳能硅片市场调研报告，一起来看一下吧。 多晶硅锭铸造及多晶硅片切割业务位于光伏产业链中游，细分行业为太阳能级硅片制造业。太阳能级硅片行业的发展与光伏行业的发展紧密相关，行业景气程度呈现较高的一致性；但由于光伏产业链各环节的不同的技术特点与竞争格局，硅片制造业与光伏行业其他环节也有所不同。 1 、太阳能光伏行业 （1 ）全球太阳能光伏行业发展概况 ①整体发展情况 人类的生存与发展离不开能源，石油、煤炭等传统化石能源的稀缺性及其在使用过程中对自然环境的破坏，迫使世界各国积极寻求储量丰富、环境友好的可再生能源。太阳能是可供人类利用的储量最为丰富的清洁能源之一，通过光伏效应将太阳能转换为电能，能够在充分利用太阳能的同时避免对环境的影响，因而世界各国近年来大力发展光伏发电，各国政府纷纷制定产业扶持政策推动光伏产业发展，光伏行业成为全球发展最快的新兴行业之一。
根据欧洲光伏产业协会统计数据，全球光伏累计装机容量由 XX 年的增至 XX 年的 GW，年复合增长率达 %。同时，全球光伏年新增装机容量也保持较快增长趋势，由 XX 年的增至 XX 年的，年复合增长率达 %。XX 年全球光伏新增装机容量，较XX 年的基本持平，主要原因是欧洲受宏观经济环境影响，年新增装机容量自XX年以来首次下降，由XX 年的降至XX 年的，但包括、美国、日本等在内的其他光伏市场仍保持较快速度增长，最终实现全年全球光伏新增装机容量基本持平。XX 年欧洲市场受扶持政策逐步退出影响继续下滑，光伏年新增装机容量降为，显著低于 XX 年的，但日本、、美国市场新增装机容量增长显著，分别较 XX 年增长 245%、237%、45%，并成为太阳能光伏市场新的增长发动机。XX 年全球光伏发电年新增装机容量在、美国、日本以及韩国、澳大利亚等在内的光伏市场迅速发展的带领下保持上涨趋势，达到，而欧洲年新增装机容量再次下降，降至。XX 年、美国和亚太其他地区年新增装机容量继续上升，全球光伏发电年新增装机容量达到，欧洲年新增装机容量自XX 年以来首次实现正增长。 虽然太阳能光伏发电装机容量增长迅速，但在发电总装机容量中所占比重仍然较低，未来发展潜力巨大。根据EPIA 统计，即使以光伏发电发展最早、最成熟的欧盟为例，XX 年、
培训资料 前道 一制绒工艺 制绒目的 1?消除表面硅片有机物和金属杂质。 2.去处硅片表面机械损伤层。 3?在硅片表面形成表面组织，增加太阳光的吸收减少反射。 工艺流程 来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。 单晶制绒1号机 2号机 基本原理 1#超声 去除有机物和表面机械损伤层。 目前采用柠檬酸超声，和双氧水与氨水混合超声。
3#4#5#6#制绒 利用NaOH 溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。当各向异性因子（（100） 面与（111）面单晶硅腐蚀速率之比）=10 时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。绒面具有受光面积大，反射率低的特点。可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。 化学反应方程式：Si+2NaOH+H 2O=Nasio 3+2H 2 f 影响因素 1.温度 温度过高，首先就是IPA 不好控制，温度一高，IPA 的挥发很快，气泡印就会随之出现，这样就大大减少了PN 结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。可控程度：调节机器的设置，可以很好的调节温度。 2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。可控程度：调节设备参数，可以精确的调节时间。 3.IPA 1.协助氢气的释放。 2.减弱NaOH 溶液对硅片的腐蚀力度，调节各向因子。纯NaOH 溶液在 高温下对原子排列比较稀疏的100 晶面和比较致密的111 晶面破坏比较大，各个晶面被腐蚀而消融，IPA 明显减弱NaOH 的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。 可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。 4.NaOH 形成金字塔绒面。NaOH 浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH 浓度影响，碱溶液的腐蚀性随NaOH 浓度变化比较显著，浓度高的NaOH 溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。NaOH 浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。 可控程度：与IPA 类似，控制精度不高。 5.Na 2SiO 3 SI 和NaOH 反应生产的Na2SiO3 和加入的Na2SiO3 能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。Na 2SiO 3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3 多的时候要及时的排掉，Na2SiO3 导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。 可控程度：很难控制。 4#酸洗 HCL 去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。 6#酸洗 HF 去除硅片表面氧化层，SiO2+6HF=H 2[siF6]+2H 2O。控制点 1．减薄量定义：硅片制绒前后的前后重量差。 控制范围

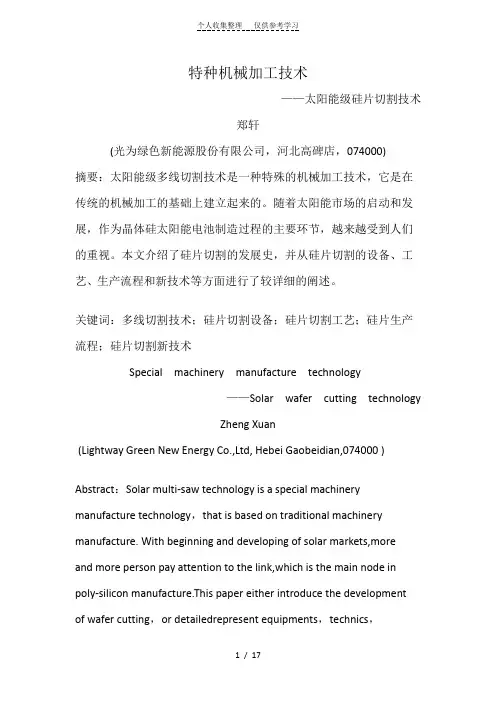

硅片生产工艺流程及注意要点 简介 硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。 工艺过程综述 硅片加工过程包括许多步骤。所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。硅片加工的主要的步骤如表1.1的典型流程所示。工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。在以下的章节中，每一步骤都会得到详细介绍。 表1.1 硅片加工过程步骤 1.切片 2.激光标识 3.倒角 4.磨片 5.腐蚀 6.背损伤 7.边缘镜面抛光 8.预热清洗 9.抵抗稳定——退火 10.背封 11.粘片 12.抛光 13.检查前清洗 14.外观检查
15.金属清洗 16.擦片 17.激光检查 18.包装/货运 切片（class 500k） 硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。切片过程定义了平整度可以基本上适合器件的制备。 切片过程中有两种主要方式——内圆切割和线切割。这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。 切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。 硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。 激光标识(Class 500k) 在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。一台高功率的激光打印机用来在硅片表面刻上标识。硅片按从晶棒切割下的相同顺序进行编码，因而能知道硅片的正确位置。这一编码应是统一的，用来识别硅片并知道它的来源。编码能表明该硅片从哪一单晶棒的什么位置切割下来的。保持这样的追溯是很重要的，因为单晶的整体特性会随着晶棒的一头到另一头而变化。编号需刻的足够深，从而到最终硅片抛光完毕后仍能保持。在硅片上刻下编码后，即使硅片有遗漏，也能追溯到原来位置，而且如果趋向明了，那么就可以采取正确的措施。激光标识可以在硅片的正面也可在背面，尽管正面通常会被用到。
硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。是目前采用最广泛的硅片切割技术。 多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
论金刚线切割硅片技术的前景
5 金钢线的优势 （1）切割效率高：切割效率高降低了设备厂房及一切折旧、单片人工加工成本； （2）单片成本低：金钢线替代了传统砂浆的切割的碳化硅、悬浮液、钢线，对比三项来说，根据砂浆使用结构线加线回收砂浆系统的单片控制在0.65元算比较前沿的，但不是每一家都可以达到这个程度，金钢线的电镀线切割基本持平，树脂金钢线还可以下潜1毛钱； （3）品质受控：A、从品质管控来说，砂、线、液是是必须分三家供应商，如果在加上二级、三级供应商的话，三项辅材需要设置要达到6-12家，相对金钢线将砂、线综合了，供应商的减少也减少辅料波动性，只需管控一家即可；B、切割过程中的断线，是影响良品率的一大杀手。金刚线的母线采购单价是高于普通直拉钢线几倍的价格，对于直拉钢线的品质要求也要更高，需要经过多次上砂和清洗和修磨工艺；C、金钢线的制造过程，需要经过多道金钢线拉力机的测试，并设立三道品质检验，分别从母线检测、一次成品检测、二次成品检测、需对每卷线都会有一份相应可追溯性检测报告，对表面镀层上砂颗粒数量、破断拉力、突出量等一系列数据进行检测；D、金钢线品质的性能，另外还需要是大量建立实际切割数据基础上，在提供给客户应用之前，现具有规模的金钢线厂家都会添加1台或者多台金钢线多线切割。建议一个具有可示范性、可复制的前沿技术推广应用的生产测试部门，对每批次钢线进行切割和前沿技术的摸索，经过了品质检验和实际生产的测试双向检测；E、金钢线的生产是完全建立数据跟踪系统，对于每卷线数据做到具有可追溯性，这也将品质把控更提高了一步； （4）硅耗降低：因以固结的方式可以参与有效切割的金刚石较多，镀层要比砂浆的混合体要小，刀缝损失也更少，生产加工过程成本的降低； （5）环保：在现中国的时代，工厂对于环保的认知还是太低了，砂浆的COD达到几十万，而金钢线切割液经过纯水稀释加切割液COD在200-1000，对于污水的处理也将大大提升； （6）潜在利于硅粉的回收再利用、回炉再利用，现在还在探索阶段。
常用术语翻译 active region 有源区 2.active ponent有源器件 3.Anneal退火 4.atmospheric pressure CVD (APCVD) 常压化学气相淀积 5.BEOL（生产线）后端工序 6.BiCMOS双极CMOS 7.bonding wire 焊线，引线 8.BPSG 硼磷硅玻璃 9.channel length沟道长度 10.chemical vapor deposition (CVD) 化学气相淀积 11.chemical mechanical planarization (CMP)化学机械平坦化 12.damascene 大马士革工艺 13.deposition淀积 14.diffusion 扩散 15.dopant concentration掺杂浓度 16.dry oxidation 干法氧化 17.epitaxial layer 外延层 18.etch rate 刻蚀速率 19.fabrication制造 20.gate oxide 栅氧化硅 21.IC reliability 集成电路可靠性 22.interlayer dielectric 层间介质（ILD） 23.ion implanter 离子注入机 24.magnetron sputtering 磁控溅射 25.metalorganic CVD(MOCVD)金属有机化学气相淀积 26.pc board 印刷电路板 27.plasma enhanced CVD(PECVD) 等离子体增强CVD 28.polish 抛光 29.RF sputtering 射频溅射 30.silicon on insulator绝缘体上硅（SOI）
硅片多线切割技术详解 太阳能光伏网 2012-4-9 硅片是半导体和光伏领域的主要生产材料。硅片多线切割技术是目前世界上比较先进的硅片加工技术，它不同于传统的刀锯片、砂轮片等切割方式，也不同于先进的激光切割和内圆切割，它的原理是通过一根高速运动的钢线带动附着在钢丝上的切割刃料对硅棒进行摩擦，从而达到切割效果。在整个过程中，钢线通过十几个导线轮的引导，在主线辊上形成一张线网，而待加工工件通过工作台的下降实现工件的进给。硅片多线切割技术与其他技术相比有：效率高，产能高，精度高等优点。是目前采用最广泛的硅片切割技术。 多线切割技术是硅加工行业、太阳能光伏行业内的标志性革新，它替代了原有的内圆切割设备，所切晶片与内圆切片工艺相比具有弯曲度（BOW）、翘曲度（WARP）小，平行度（TAPER）好，总厚度公差（TTA）离散性小，刃口切割损耗小，表面损伤层浅，晶片表面粗糙度小等等诸多优点。 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。 2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。 二、碳化硅微粉的粒型及粒度
顺大半导体发展有限公司太阳能用 硅单晶片生产技术 目录 一、硅片生产工艺中使用的主要原辅材料 1、拉制单晶用的原辅材料，设备和部件： 2、供硅片生产用的原辅材料，设备和部件： 二、硅片生产工艺技术 1、硅单晶生产部 （1）、腐蚀清洗工序生产工艺技术 对处理后原材料质量要求 （2）、腐蚀清洗生产工艺流程 ①多晶硅块料，复拉料和头，尾料处理工艺流程 ②边皮料酸碱清洗处理工艺流程 ③埚底料酸清洗处理工艺流程 ④废片的清洗处理工艺流程 （3）、硅单晶生长工艺技术 （4）、单晶生长中的必备条件和要求 ①单晶炉 ②配料与掺杂 （5），单晶生长工艺参数选择 （6）、质量目标： （7）、硅单晶生长工艺流程
2、硅片生产部 （1）、硅片加工生产工艺技术 （2）、硅片加工工艺中的必备条件和要求 ①切割机 ②切割浆液 （3）、质量目标 （4）、硅片加工工艺技术流程 ①开方锭生产工艺流程 ②切片生产工艺流程 （5）、硅片尺寸和性能参数检测
前言 江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。年产量可达到××××吨。拥有大型先进的线切割设备×××台。并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。同时河北晶于2004年，占地面积××××。公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。工程分两期建设，总规模年产多晶硅6000吨。2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。 太阳能用硅片生产工艺十分复杂，要通过几十道工序才能完成，只有发挥团队精神才能保证硅片的最终质量。编写该篇壮大资料的目的：首先让大家了解整个硅片生产过程，更重要的是让各生产工序中的每一位操作人员明确自己的职责，更自觉地按操作规程和规范做好本职工作，为顺大半导体发展有限公司的发展，尽自己的一份力量。
. 单晶硅太阳能电池/DSSC/PERC技术 2015-10-20
单晶硅太阳能电池
2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥0.4 μm颗粒，利用兆声波可去除≥0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被
排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD 法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、

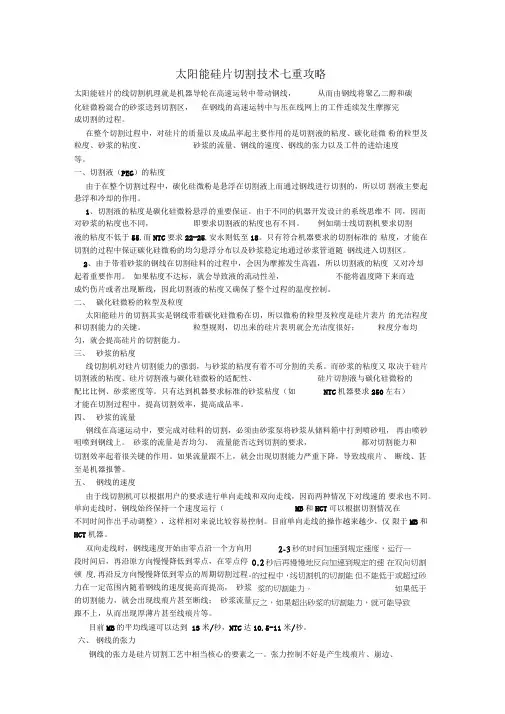

太阳能硅片切割技术 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。 在整个切割过程中，对硅片的质量以及成品率起主要作用的是切割液的粘度、碳化硅微粉的粒型及粒度、砂浆的粘度、砂浆的流量、钢线的速度、钢线的张力以及工件的进给速度等。 一、切割液（PEG）的粘度 由于在整个切割过程中，碳化硅微粉是悬浮在切割液上而通过钢线进行切割的，所以切割液主要起悬浮和冷却的作用。 1、切割液的粘度是碳化硅微粉悬浮的重要保证。由于不同的机器开发设计的系统思维不同，因而对砂浆的粘度也不同，即要求切割液的粘度也有不同。例如瑞士线切割机要求切割液的粘度不低于55，而NTC要求22-25，安永则低至18。只有符合机器要求的切割标准的粘度，才能在切割的过程中保证碳化硅微粉的均匀悬浮分布以及砂浆稳定地通过砂浆管道随钢线进入切割区。 2、由于带着砂浆的钢线在切割硅料的过程中，会因为摩擦发生高温，所以切割液的粘度又对冷却起着重要作用。如果粘度不达标，就会导致液的流动性差，不能将温度降下来而造成灼伤片或者出现断线，因此切割液的粘度又确保了整个过程的温度控制。 二、碳化硅微粉的粒型及粒度 太阳能硅片的切割其实是钢线带着碳化硅微粉在切，所以微粉的粒型及粒度是硅片表片的光洁程度和切割能力的关键。粒型规则，切出来的硅片表明就会光洁度很好；粒度分布均匀，就会提高硅片的切割能力。 三、砂浆的粘度 线切割机对硅片切割能力的强弱，与砂浆的粘度有着不可分割的关系。而砂浆的粘度又取决于硅片切割液的粘度、硅片切割液与碳化硅微粉的适配性、硅片切割液与碳化硅微粉的配比比例、砂浆密度等。只有达到机器要求标准的砂浆粘度（如NTC机器要求250左右）才能在切割过程中，提高切割效率，提高成品率。 四、砂浆的流量 钢线在高速运动中，要完成对硅料的切割，必须由砂浆泵将砂浆从储料箱中打到喷砂咀，再由喷砂咀喷到钢线上。砂浆的流量是否均匀、流量能否达到切割的要求，都对切割能力和切割效率起着很关键的作用。如果流量跟不上，就
优化太阳能硅片切割成本 当太阳能硅片切割行业的利润逐渐趣于稳定，行业内的竞争逐步升温的2009 年到来时,对太阳能硅片切割企业，尤其是中小型切割企业来说，在提高硅片质量的同时进行成本优化已成为一种必然。 由于行业的竞争，使得产品在销售过程中已不可能像经济危机之前那样坐等采购上门来买，并且对硅片的质量提出来极高的要求，因此,尽管太阳能硅片是按张数来卖,但只为增加张数的生产时光已一去不复返了。按常理来讲，要提高并且保持太阳能硅片的质量，就必须在生产环节层层把关，这样,带来的最直接的影响就是生产成本的上升.。对于硅片切割这样的加工型经营模式来讲，在保证质量的前提下,最直接的降低成本的方式莫过于实现规模化生产，但这种成本优化的方式只属于资金以及经营理念超前的赛维LDK、昱辉等大型硅片切割企业。因而，中小型硅片切割企业的成本优化方式，必须是结合生产工艺改进条件下的对切割液、碳化硅微粉、以及钢线等的优化使用。 沙浆的优化使用：在整个硅片切割过程中，最容易做到的首先是对沙浆的优 化使用 由于废沙浆的回收使用已经比较成熟，所以对大多数中小型硅片切割企业来说讲，在保证质量的前提下，降低沙浆的使用成本已经成为一种可能。我们以四台NTC442D线切割机为例，以液砂配比比例1 : 0.95计算，一台机一个月的用量液6吨，砂5.7吨，按市场价液16000元/吨，砂30000元/吨计算，那么四台机一个月的使用成本是1068000 元。如果用回收液和回收砂，为保证回收液和砂的质量，用塞矽做回收，回收比例可以达到液70%，砂50%。液按8000元/吨，砂15000元/吨计算，为保险起见，我们在使用过程中回收液，砂都参50%，那么四台机一个月的使用成本为802000，这样一个月可节省成本266000 元，即一年节省成本3192000 元。 如果技术改进，砂的回收加工费用可降到10000元/吨，并且回收液和砂的 使用比例还可以有大的提升。 可见，如果在工艺许可的范围内，对沙浆的使用进行优化，也可以为硅片切割企业节省大额的成本。 太阳能硅片切割液 太阳能硅片的线切割机理就是机器导轮在高速运转中带动钢线，从而由钢线将聚乙二醇和碳化硅微粉混合的砂浆送到切割区，在钢线的高速运转中与压在线网上的工件连续发生摩擦完成切割的过程。
全球十大太阳能光伏硅片生产商最新排名太阳能硅片企业主要集中于亚洲，尤其是中国大陆和台湾。廉价的劳动力，较低的土 地和资金成本，同时也由于主要客户的存在，使得中国成为世界第一的太阳能硅片生产者。尽管多数多晶硅在欧洲和美国生产，但是中国引导了硅片生产的方式。而半导体硅片主要 在日本、美国和德国这样的发达国家生产。晶体硅行业的结构性的力量在驱动着垂直整合，电池生产商在生产硅片而硅片企业也在生产电池。然而，也有少数一些公司主要集中向电 池片生产商供应硅片。这里是主要的太阳能硅片制造商的列表，过去几年中表现出惊人的 增长。 1)保利协鑫能源控股有限公司--这家中国公司2008年从零开始，2010年底公布达成3.5GW的硅片产能，从而成为最大的多晶硅和硅片生产商之一。它迅速扩产，但并没有涉足太阳能电池和组件的生产。公司仍然在努力成为多晶硅厂商的前3甲，并且通过在接近客户工厂的地方设置硅片厂来扩大产能。已经与世界上大部分大型组件生产商，签订了大 额的长期的交易合同。 2)江西赛维LDK太阳能高科技有限公司--是最大的用在晶体硅组件上的太阳能硅片生产商，但是正在将第一的位置输给保利协鑫。2010年底，其硅片产能达到3GW。它已经扩产到太阳能供应链的其他环节，在接下来的几年里，有望进入太阳能组件生产商前10名。 3)浙江昱辉阳光能源有限公司--在运营和组织结构上非常类似赛维LDK太阳能，这家中国公司是世界上花费成本最低的太阳能硅片生产商，硅片产能达1.5GW，也正在扩展到供应链的其他环节。 4)REC公司--这家挪威的生产商一直是最大的太阳能硅片生产商。直到几年前，将它 的领先地位输给了中国。现在，它正在新加坡扩产，以降低它高昂的成本，并在进行垂直 整合。目前的产能是1.9GW。 5)Solarworld公司--Solarworld公司是德国最大的太阳能电池板生产商，是少数几个仍然在欧洲和美国运营的公司之一，硅片产能在1.25GW。该公司一直饱受低成本竞争的折磨。 6)上海卡姆丹克太阳能--它是一个相对不那么知名的中国硅片制造商，然而它扩产迅速，目前，已经和浙江昱辉拥有同样大的生产能力。 7)绿色能源科技有限公司--这个台湾的太阳能硅片制造商已经在产能增长上远远领先 国内其他竞争者。产品主要面向台湾数量众多的电池制造商，去年产能在1GW左右。 8)中美晶矽(SAS)--中美晶矽是台湾最古老的硅片厂商之一，同时面向半导体和太阳能行业。与其说它在积极扩张，不如说是在稳健地成长，目前拥有800兆瓦产能。 9)MEMC公司--唯一一个大型美国太阳能硅片制造商，产能600MW正在马来西亚建造工厂来降低成本。该公司是半导体硅片方面最大的制造商之一。和保利协鑫一样，它也 扩展太阳能系统方面的业务，而并没有涉足电池片和组件的生产。 10)NEXolon公司--这是一家韩国公司，而且与多晶硅巨头OCI化学公司联系密切。公司的成长主要依赖于像LG、韩华、三星这样的韩国公司的成长。
晶圆制备 1．用来做芯片的高纯硅被称为（半导体级硅），英文简称（GSG ），有时也被称为（电子级硅）。 2．单晶硅生长常用（CZ法）和（区熔法）两种生长方式，生长后的单晶硅被称为（硅锭）。 3．晶圆的英文是（wafer ），其常用的材料是（硅）和（锗）。 4．晶圆制备的九个工艺步骤分别是整型、定向、标识。 5．从半导体制造来讲，晶圆中用的最广的晶体平面的密勒符号是（100 ）、（110 ）和（111）。 6．CZ直拉法生长单晶硅是把（融化了的半导体级硅液体）变为（有确定晶向的）并且（被掺杂成p型或n型）的固体硅锭。 7．CZ直拉法的目的是（实现均匀掺杂的同时，并且复制仔晶的结构，得到合适的硅锭直径）。影响CZ直拉法的两个主要参数是（拉伸速率）和（晶体旋转速率）。 8．晶圆制备中的整型处理包括（去掉两端）、（径向研磨）和（硅片定位边和定位槽）。 9．制备半导体级硅的过程：1（制备工业硅）；2（生长硅单晶）；3（提纯）。 10.晶片需要经过切片、磨片、抛光后，得到所需晶圆。 氧化 10．二氧化硅按结构可分为（）和（）或（）。 11．热氧化工艺的基本设备有三种：（卧式炉）、（立式炉）和（快速热处理炉）。 12．根据氧化剂的不同，热氧化可分为（干氧氧化）、（湿氧氧化）和（水汽氧化）。 13．用于热氧化工艺的立式炉的主要控制系统分为五部分：（工艺腔）、（硅片传输系统）、气体分配系统、尾气系统和（温控系统）。 14．选择性氧化常见的有（局部氧化）和（浅槽隔离），其英语缩略语分别为LOCOS和（STI ）。 15．列出热氧化物在硅片制造的4种用途：（掺杂阻挡）、（表面钝化）、场氧化层和（金属层间介质）。 16．可在高温设备中进行的五种工艺分别是（氧化）、（扩散）、（蒸发）、退火和合金。 17．硅片上的氧化物主要通过（热生长）和（淀积）的方法产生，由于硅片表面非常平整，使得产生的氧化物主要为层状结构，所以又称为（薄膜）。 18．卧式炉的工艺腔或炉管是对硅片加热的场所，它由平卧的（石英工艺腔）、（加热器）和（石英舟）组成。淀积 19．目前常用的CVD系统有：（APCVD ）、（LPCVD ）和（PECVD ）。 20．淀积膜的过程有三个不同的阶段。第一步是（晶核形成），第二步是（聚焦成束），第三步是（汇聚成膜）。21．缩略语PECVD、LPCVD、HDPCVD和APCVD的中文名称分别是（等离子体增强化学气相淀积）、（低压化学气相淀积）、高密度等离子体化学气相淀积、和（常压化学气相淀积）。 22．在外延工艺中，如果膜和衬底材料（相同），例如硅衬底上长硅膜，这样的膜生长称为（同质外延）；反之，膜和衬底材料不一致的情况，例如硅衬底上长氧化铝，则称为（异质外延）。 23．化学气相淀积是通过（）的化学反应在硅片表面淀积一层（）的工艺。硅片表面及其邻近的区域被（）来向反应系统提供附加的能量。 金属化 24．金属按其在集成电路工艺中所起的作用，可划分为三大类：（）、（）和（）。 25．气体直流辉光放电分为四个区，分别是：无光放电区、汤生放电区、辉光放电区和电弧放电区。其中辉光放电区包括前期辉光放电区、（）和（），则溅射区域选择在（）。 26．集成电路工艺中利用溅射现象主要用来（），还可以用来（）。 27．对芯片互连的金属和金属合金来说，它所必备一些要求是：（导电率）、高黏附性、（淀积）、（平坦化）、可靠性、抗腐蚀性、应力等。 28．在半导体制造业中，最早的互连金属是（铝），在硅片制造业中最普通的互连金属是（铜），。 29．写出三种半导体制造业的金属和合金（Al ）、（Cu ）和（铝铜合金）。 30．阻挡层金属是一类具有（高熔点）的难熔金属，金属铝和铜的阻挡层金属分别是（W ）和（W ）。 31．被用于传统和双大马士革金属化的不同金属淀积系统是：（）、（）、（）和铜电镀。 32．溅射主要是一个（）过程，而非化学过程。在溅射过程中，（）撞击具有高纯度的靶材料固体平板，按物理过程撞击出原子。这些被撞击出的原子穿过（），最后淀积在硅片上。 平坦化 33．缩略语PSG、BPSG的中文名称分别是（）、（）。 34．列举硅片制造中用到CMP的几个例子：（）、LI氧化硅抛光、（）、（）、钨塞抛光和双大马士革铜抛光。 35．终点检测是指（CMP设备）的一种检测到平坦化工艺把材料磨到一个正确厚度的能力。两种最常用的原位终点检测技术是（电机电流终点检测）和（光学终点检测）。 36．硅片平坦化的四种类型分别是（平滑）、部分平坦化、（局部平坦化）和（全局平坦化）。 37．传统的平坦化技术有（）、（）和（）。
