千米钻机在煤矿瓦斯抽采中的应用
摘要：千米水平长钻孔可以在一定区域范围内进行预抽，还能够实现在某些局
部位置进行边采边掘边抽。千米钻机可以在瓦斯抽采钻孔的施工中进行有效地应
用外，还可以运用于井下探测放水、探测煤层厚度、地质结构等相关工程中，为
煤矿的安全生产提供了有力保障。
关键词：千米钻机；瓦斯；抽采；应用
引言
随着科技的不断进步和快速发展，在煤矿瓦斯抽采中也随之研发了千米钻机且在煤矿企
业以及矿井中得到了较为广泛的应用。千米水平长钻孔可以在一定区域范围内进行预抽，还
能够实现在某些局部位置进行边采边掘边抽。千米钻机可以在瓦斯抽采钻孔的施工中进行有
效地应用外，还可以运用于井下探测放水、探测煤层厚度、地质结构等相关工程中，为煤矿
的安全生产提供了有力保障。
1、千米钻机应用现状
千米钻机定向长钻孔抽采，具有施钻效率高、抽采量集中、抽采效率高、衰减周期长的
优点，在美、澳等国及部分国内煤矿已经获得很大成功。２００７年以前，世界上仅有澳大
利亚、美国等少数国家掌握千米钻机钻进先进技术，且产品售价较高。澳大利亚ＶＬＤ１０
００系列千米钻机，主要有过滤器、旋转单位、钻杆夹持器、给进装置、稳定性、牵引、水泵、液压泵、电动马达组成。ＶＬＤ－１０００系列钻机所配套的测量装置ＤＤＭ－ＭＥＣ
ＣＡ（模块化电子定向钻进监视器），可实现钻进实时测量，自动记录测量数据并计算出所
对应的坐标值。北方交通ＺＤＹ系列千米定向钻机，配备高精度随钻测量系统，实现超深孔、高精度导向。ＺＤＹ１２０００ＬＦ松软煤层超深孔定向钻机，具备软煤层定向钻进能力，
可有效克服塌孔和抱卡钻事故。千米钻机采用钻孔导向系统实现定向钻进，在钻头出设有孔
底马达。目前导向系统有手持式跟踪系统和有缆式导向系统，市场上主要有ＤＣＩ公司的Ｄ
ｉｇｉｔｒａｋ导向装置、雷迪公司的ＲＤ３８６型导向仪等。目前国内千米实现钻机具有
扭矩大，钻杆抗拉能力强，抗扭能力高，探管工作时间长，装备适用性、事故处理能力强，
售价低等特点。
2、千米钻机在瓦斯开发和防治方面的运用
2.1千米钻机在巷道掘进中的应用
对于高瓦斯矿井来说，不管是对瓦斯进行开发还是用于煤炭生产都要有一定数量的巷道
去靠近煤层，由于在巷道掘进的过程中会有大量的瓦斯涌出，因此在巷道施工中是比较困难的，必须在进行采掘前就采取相应的应用措施。现今采用的方法主要有先抽后掘，边抽边掘
以及密钻孔掘后预抽煤壁瓦斯等，但受到多方面因素的影响，这些方法在实际的应用中都会
受到一定程度的限约。比如我们结合某个煤矿井下巷道的主要特点，可以在开采工作面顺槽
的时候在顺槽中实体煤柱的地方做瓦斯投放，使用千米钻机进行施工作三个千米钻孔按照一
定的间距进行钻孔，事先做好掘进区域内的煤层中瓦斯的预抽工作，当煤层中瓦斯的浓度降
低到可以进行安全掘进的时候方可在两个钻孔之间进行掘进巷道，但中间长钻孔已经无法使用，只有两边的钻孔还可以继续使用，在其抽放煤体瓦斯以隔断煤体瓦斯往巷道煤壁的方向
涌出。该方法是先抽后掘，有效地避开了边抽边掘时双方的互相干扰，还可以科学有效地减
少了瓦斯的涌出量，也因此很好地降低了供风量并在很大程度上提升了掘进的速度。此外，
还可以应用千米钻机进行拐弯钻孔，使钻孔成树状施工，这样会在很大程度上增加了卸压范
围的同时也大大提高了抽放效率和质量，从面大大减短了预抽瓦斯的时间。
2.2千米钻机区域瓦斯抽放分析
为了确保今后在进行煤炭回采时可以更安全更高效，就必须要有大规模的瓦斯进行抽放，如果按照传统的瓦斯抽放方式进行则需要较多的瓦斯抽放专用巷道以及巷道两旁进行较多施
工抽放钻孔。如果施工中的钻孔越智囊则在施工中需要瓦斯抽放的巷道数量就会越多，这就
大大增加了投资成本。此外，这些巷道在今后进行回采时就需要重新使用，巷道因长时间的
闲置后有的可能需要进行较大的维修施工，甚至有些巷道已经无法重新使用，这样一来，无
形中又增加了投资成本。然而，如果能有效利用千米钻机进行千米钻孔施工就能有效地减少
瓦斯抽放的巷道的数量。
2.3千米钻机在综采工作面瓦斯防治上的应用
在综采工作面上隅角瓦斯对安全生产具有重大的影响，相关研究表明高抽巷抽放上隅角
瓦斯的效果虽然比较明显，但由于高抽巷施工的速度较慢且施工成本较高，导其在实际应用
中受到了很大的限制。利用钻孔来取代高抽巷的方法虽然挺好，但是一般的施工钻孔比较短
在200至300m之间，这样就必须在回风巷中进行许多的施工钻场以安置钻机使其可以施工
钻孔。然而，如果利用千米钻机钻孔来取代短钻孔就可以有效地降低钻场的数量，就算是在
一个2000m走向的长工作面中也只需在要该工作面上进行一个钻场施工就可以完成，另外其
还可以在钻场中进行多个钻孔施工以不断加大抽放的断面，进而有效地提高了抽放的效果。
2.4千米钻机在裂隙带抽采上的应用
在采煤工作面推进时，由于开挖作用影响使得应力场重新分布，且在采空区上方形成一
个裂隙带、冒落带以及弯曲下沉带。千米钻机在裂隙带抽采上时其具体操作主要如下：第一，将钻场布设于工作面前方较远处，且需要将数个水平长钻孔布设于各个钻场上，钻孔位于裂
隙带内(裂隙带高度可根据现场观测或经验公式计算),可采用千米钻机实现定向钻进，获得较
长孔深。第二，在不断推进作业下，千米钻孔作用逐步凸显，直至推进到孔口附近，钻孔失效。由于千米水平长钻孔在裂隙带抽采中作用时间长,瓦斯流量大,瓦斯抽采效果好,因此在瓦
斯抽采中起到降低瓦斯,保障工作面安全的重要作用。
3、抽采瓦斯有关技术分析
3.1封孔技术
预抽煤层瓦斯封孔深度应超过采掘空间围岩的卸压区，同时采用两堵一注的封孔工艺，
即在封孔段的两端分别设置A、B化学浆液反应形成的堵头，中间高压注入封孔材料，使钻
孔封孔严实。使用天固系列封孔材料和对应的封孔设备，能够对钻孔起到较好的封堵效果。
3.2护孔筛管技术
对松软突出煤层，钻孔不护孔极易塌孔，钻孔被堵塞使瓦斯流动困难，降低了抽采瓦斯
浓度。加工成大通孔钻杆以及带单向开启功能的钻头，钻孔到位后，从钻杆中心通孔插入带
有大量筛眼的非金属护孔小管到孔底，钻杆退钻时护孔管鸡爪反刺入孔壁使其不会被带出。
试验表明：该技术使钻孔抽瓦斯浓度可提高到60%以上，效果显著。
3.3管网故障诊断技术
抽瓦斯管网有许多接头、管网可能破损，空气漏入负压管网使瓦斯浓度被稀释。负压管
网内还可能吸入煤岩渣块等，管内低洼处易积水，会造成管路堵塞，影响抽瓦斯效果。管网
故障诊断系统，监测管网内的流量、浓度、负压、温度等，分析判定管网泄漏、堵塞等故障
区域，及时处理故障，可显著提高抽瓦斯浓度和效果。增加煤层渗透率、提高预抽煤层瓦斯效果也是提高抽采煤层气浓度的一条有效途径。
结语
综上所述，千米钻机在我国煤矿开采工程中，对于瓦斯抽采有着重要意义，极大实现了我国煤矿行业安全高效发展，促使煤矿钻探工作中瓦斯抽采从无控走向精准，助推我国煤矿事业顺利发展。
参考文献：
[1]王志豪，张利军．千米定向钻机在余吾煤业瓦斯抽采中的应用［Ｊ］．煤炭技术，２０１４，３３（１１）：３２～３４．
[2]刘佳，赵耀江，施恭东，等.深孔定向钻进技术与装备在我国矿井瓦斯抽采中的应用[J].煤炭工程，2017（7）.
[3]宋志强，刘发义，李定启，等.高压大流量水射流扩孔技术在赵庄矿瓦斯抽采中的应用[J].煤炭技术，2017，36（7）：162-164.

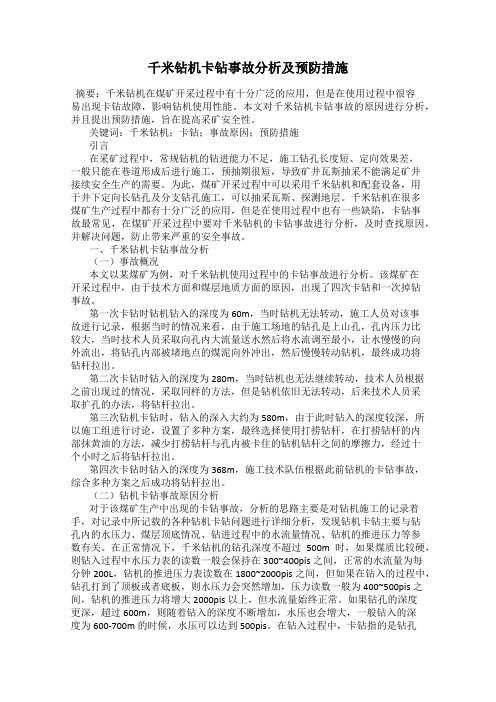

千米钻机卡钻事故分析及预防措施 摘要：千米钻机在煤矿开采过程中有十分广泛的应用，但是在使用过程中很容 易出现卡钻故障，影响钻机使用性能。本文对千米钻机卡钻事故的原因进行分析，并且提出预防措施，旨在提高采矿安全性。 关键词：千米钻机；卡钻；事故原因；预防措施 引言 在采矿过程中，常规钻机的钻进能力不足，施工钻孔长度短、定向效果差， 一般只能在巷道形成后进行施工，预抽期很短，导致矿井瓦斯抽采不能满足矿井 接续安全生产的需要。为此，煤矿开采过程中可以采用千米钻机和配套设备，用 于井下定向长钻孔及分支钻孔施工，可以抽采瓦斯、探测地层。千米钻机在很多 煤矿生产过程中都有十分广泛的应用，但是在使用过程中也有一些缺陷，卡钻事 故最常见，在煤矿开采过程中要对千米钻机的卡钻事故进行分析，及时查找原因，并解决问题，防止带来严重的安全事故。 一、千米钻机卡钻事故分析 （一）事故概况 本文以某煤矿为例，对千米钻机使用过程中的卡钻事故进行分析。该煤矿在 开采过程中，由于技术方面和煤层地质方面的原因，出现了四次卡钻和一次掉钻 事故。 第一次卡钻时钻机钻入的深度为60m，当时钻机无法转动，施工人员对该事 故进行记录，根据当时的情况来看，由于施工场地的钻孔是上山孔，孔内压力比 较大，当时技术人员采取向孔内大流量送水然后将水流调至最小，让水慢慢的向 外流出，将钻孔内部被堵地点的煤泥向外冲出，然后慢慢转动钻机，最终成功将 钻杆拉出。 第二次卡钻时钻入的深度为280m，当时钻机也无法继续转动，技术人员根据之前出现过的情况，采取同样的方法，但是钻机依旧无法转动，后来技术人员采 取扩孔的办法，将钻杆拉出。 第三次钻机卡钻时，钻入的深入大约为580m，由于此时钻入的深度较深，所以施工组进行讨论，设置了多种方案，最终选择使用打捞钻杆，在打捞钻杆的内 部抹黄油的方法，减少打捞钻杆与孔内被卡住的钻机钻杆之间的摩擦力，经过十 个小时之后将钻杆拉出。 第四次卡钻时钻入的深度为368m，施工技术队伍根据此前钻机的卡钻事故，综合多种方案之后成功将钻杆拉出。 （二）钻机卡钻事故原因分析 对于该煤矿生产中出现的卡钻事故，分析的思路主要是对钻机施工的记录着手，对记录中所记载的各种钻机卡钻问题进行详细分析，发现钻机卡钻主要与钻 孔内的水压力、煤层顶底情况、钻进过程中的水流量情况、钻机的推进压力等参 数有关。在正常情况下，千米钻机的钻孔深度不超过500m时，如果煤质比较硬，则钻入过程中水压力表的读数一般会保持在300~400pis之间，正常的水流量为每 分钟200L，钻机的推进压力表读数在1800~2000pis之间，但如果在钻入的过程中，钻孔打到了顶板或者底板，则水压力会突然增加，压力读数一般为400~500pis之间，钻机的推进压力将增大2000pis以上，但水流量始终正常。如果钻孔的深度 更深，超过600m，则随着钻入的深度不断增加，水压也会增大，一般钻入的深 度为600-700m的时候，水压可以达到500pis。在钻入过程中，卡钻指的是钻孔
