铅酸蓄电池内化成工艺研究
摘要：电池化成和槽化成相比，有着许多优点，其工艺流程简化了极板水洗、干燥和电池补充电以及槽式化成的装片、焊接、取片等工序。节省了大量工时和能源，不用购置化成槽设备和防酸雾设备，电池成本能得到一定的降低。并且，极板不易为杂质所污染，能降低电池自放电，电池质量也可得到更好的控制，因此，电池化成值得推广，而制定合理的电池化成工艺，是电池化成的关键。
关键词：电池化成化成制度反充失水量添加剂
一、实验方法
根据有关资料报道及相关的模拟试验，确定电池化成加酸密度为l.25g/cm3、(25℃)，并添加1%Na2SO4和一定量的2#添加剂(2#添加剂为公司机密在此不便公开)，加酸量按公司现行的加酸量执行，最大充电电流为0.15C~0.3C。本次试验主要讨不同化成制度对电池化成的影响。
二、试验分析及讨论
1、化成电量
化成电量是影响电池化成的主要因素之一，化成电量过低，活性物质未能充分转换，二氧化铅含量低，导致电池初期性能能不好。而化成电量高，除能量损耗增加外，化成过程的温升不易控制，气体对极板冲击也较大，会影响电池寿命。因此，应选择合适的化成电量。
以RA12-100为例，见表1
从表1可以看出，化成电量为5.0C时、二氧化铅含量偏低，化成电量为5.5C时，二氧化铅含量比较合适;化成电量为6.0C时虽二氧化铅含量较高，但充电时间稍长且充电过程电池温升也较大。化成电量与活性物质富裕量有关，如RA12-100电池正极活性物质为9.8/Ah，活性物质富裕量越大，化成电量宜相应提高。另外，化成电量与化成电流密度有关，化成电流密度越大，化成效率越低，则化成电量需提高；化成电流密度越小，化成效率越高，则化成电量可适当降低。
从上述分析可以看出，化成电量选用5.5C~6.0C比较合适。.额定活性物质量低极板较薄的电池，化成电量选用5.5C。额定活性物质量高极板较厚的电池，化成电量选用6.0C。
2.2化成方式
由于电池化成酸量较低，酸比重较高，极化较大，电池反应效率降低，特别是极板深处的活性物质更不易转换。因此，应在化成过程中，增加一次或多次的放电过程，这样可降低极化，提高化成效率。并且增加充放电循环，可提高正极β-PbO2含量，能提高电池的初始容量。电池化成应采用多次充放的化成方式，特别是极板较厚的电池。本次试验采用三种工艺进行，从测试的结果来看，电池放电性能均可以达到标准要求，正极板硫酸铅的白斑面积也大大降低，白斑面积约为极板表面积的l-3%.
以RA12-100为例，见表3
从表3可以看出工艺3的测试结果最好且化成时间也最短。工艺l和工艺2最大充电电流为
0.15C，工艺3最大充电电流为0.3C，三种工艺都有多次放电过程。
3，电池化成的失水量
知道电池化成的失水量，可有效指导加酸量和加酸密度的选择，并对确定电池化成后硫酸的密度有帮助。单格电池额定失水量，见表4
从表4可以看出，化成电量为5.5C~6.0C(电池温度控制≤55℃)其失水率约为
l.28-1.55g/cell.Ah，井且采用相同的化成电量，极板越厚，失水量越大，这是因为较厚的极板，
额定容量较大，而采用相同的化成电流其表现化成电流密度较大，因此失水较快。为了避免电池在化成时失水过多，可在化成过程中采取一些必要的措施来防止失水或酸雾外溢。如在安全阀上加冷凝管或加大一些的安全阀等。
5、添加剂对电池化成的影响(正极添加红丹和天然磷片石墨)
红丹的主要成分是Pb3O4，为PbO利PbO2的混合物，作为添加剂加入正极活性物质中，起成核作用，促进活性物质的转换，又因其本身处于高氧化状态，能够降低化成能量损耗和缩短化成时间。由于红丹不易制备，并且受时间的影响，本次试验未进行深入研究，只作了一次模拟试验。添加天然磷片石墨主要考虑正极板导电性，在试验中化成时间明显缩短。
以RA12-100为例，见表6
从表6可以看出，正极添加适量的红丹和天然磷片石墨，利于电池化成反应的进行，并能降低化成电量缩短化成时间，从而降低能量损耗。
三、试验结论
综上所述，可得出如下结论:
1、采用合理的电池化成电量和化成工艺，电池化成质量能得到保证。
2、电池化成的电性能及均衡性比极板化成稍低。
3、正极添加适量的红丹和天然磷片石墨缩短化成时间降低能量损耗。
铅酸蓄电池制造工艺流程 1、极板的制造 包括:铅粉制造、板栅铸造、极板制造、极板化成、装配电池。 ⑴铅粉制造设备铸粒机或切段机、铅粉机及运输储存系统; ⑵板栅铸造设备熔铅炉、铸板机及各种模具; ⑶极板制造设备与膏机、涂片机、表面干燥、固化干燥系统等; ⑷极板化成设备充放电机; ⑸水冷化成及环保设备。 2、装配电池设备 汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。 ⑴典型铅酸蓄电池工艺过程概述 铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。 ⑵工艺制造简述如下 铅粉制造:将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。 板栅铸造:将铅锑合金、铅钙合金或其她合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。 极板制造:用铅粉与稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即就是生极板。 极板化成:正、负极板在直流电的作用下与稀硫酸的通过氧化还原反
应生产氧化铅,再通过清洗、干燥即就是可用于电池装配所用正负极板。 装配电池:将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。 3、板栅铸造简介 板栅就是活性物质的载体,也就是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造,免维护蓄电池板栅一般用低锑合金或铅钙合金铸造,而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。 第一步:根据电池类型确定合金铅型号放入铅炉内加热熔化,达到工艺要求后将铅液铸入金属模具内,冷却后出模经过修整码放。 第二步:修整后的板栅经过一定的时效后即可转入下道工序。板栅主要控制参数:板栅质量;板栅厚度;板栅完整程度;板栅几何尺寸等; 4、铅粉制造简介 铅粉制造有岛津法与巴顿法,其结果均就是将1#电解铅加工成符合蓄电池生产工艺要求的铅粉。铅粉的主要成份就是氧化铅与金属铅,铅粉的质量与所制造的质量有非常密切的关系。在我国多用岛津法生产铅粉, 而在欧美多用巴顿法生产铅粉。 岛津法生产铅粉过程简述如下: 第一步:将化验合格的电解铅经过铸造或其她方法加工成一定尺寸的铅球或铅段; 第二步:将铅球或铅段放入铅粉机内,铅球或铅段经过氧化生成氧化铅; 第三步:将铅粉放入指定的容器或储粉仓,经过2-3天时效,化验合格后
铅酸蓄电池充电技术研究 天津昊亚电力设备有限公司陈绪文 内容提示：蓄电池温度对充电的影响 铅酸蓄电池经过100多年的发展，蓄电池技术和充电技术已经高度成熟，其中来自德国的充电技术是业界的领先者。 对于充电技术的研究，其难点在于随着蓄电池温度和使用程度的不同，对充电结束的判断差异较大。简单的充电电压稳定或针对性的延长后期充电时间或多或少都会对蓄电池有所伤害。 安时平衡充电技术很好地解决了这个问题，将蓄电池的温度和使用程度综合考虑，使得每次的充电结果都无限接近于理想充电。 通常我们说蓄电池电压在浮充到单体2.4V时开始放气，其实在不同的温度下其放气点电压是有区别的。温度每升高或降低10℃，放气点电压降低或升高0.04V。 同样，充电电流对放气点也有影响，充电电流每上升或降低5%，放气点电压降低或升高0.04V。
蓄电池温度的差异，对最后充电结果的判断提出了要求。 正常情况下，蓄电池浮充电压在单体达到2.65V时就可以停止充电，但实际上随着温度每升高或降低10℃，充电截止电压降低或升高0.04V。 同样，充电电流对充电截止电压也有影响，充电电流每上升或降低3%，截止电压降低或升高0.04V。 部分充电机厂家为了追求快速充电，配置充电电流较大，但又忽视了高温带来的影响，这是这类充电机在夏天会出现严重过充电的原因。 天津昊亚电力设备有限公司经过多年的潜心研究，已经成功攻克了这一技术难题。 目前，电动叉车面临一个难题是降低成本，但成本的降低往往意味着降低配置，以及选用低成本的蓄电池和充电机。这会对用户的使用效果造成较大影响，负面报道增加，也是我国电动叉车增长不大的重要原因。昊亚电力的产品很好地补足了充电这个短处，将技术优势充分发挥，从而可以为未来创造良好的口碑和声誉。 天津昊亚坚持以技术为本的策略，致力于打造业界最佳性价比的产品。目前产品系列已经涵盖了电动叉车的所有需求，无故障运行时间已达到业界领先水平。
铅酸蓄电池结构详解 一、蓄电池的功用 蓄电池种类较多，根据电解液不同，有酸性和碱性之分。由于铅酸蓄电池内阻小，电压稳定，在短时间内能供给较大的起动电流，而且结构简单，价格较低，所以在汽车拖拉机上被广泛采用。 蓄电池为一可逆直流电源，在汽车拖拉机上及发电机并联，它的主要作用是： （1）发动机起动时，蓄电池向起动机和点火装置供电。起动发动机时，蓄电池必须在短时间内（5~10s）给起动机提供强大的起动电流（汽油机为200~600A。柴油机有的高达1000A）。 （2）在发电机不发电或电压较低发动机处于低速时，蓄电池向点火系及其它用电设备供电，同时向交流发电机供给他激励磁电流。（3）当用电设备同时接入较多，发电机超载时，蓄电池协助发电机共同向用电设备供电。 （4）当蓄电池存电不足，而发电机负载又较少时，可将发电机的电能转变为化学能储存起来，即充电。 （5）蓄电池还有稳定电网电压的作用。当发动机运转时，交流发电机向整个系统提供电流。蓄电池起稳定电器系统电压的作用。蓄电池相当于一个较大的电容器，可吸收发电机的瞬时过电压，保护电子元件不被损坏。延长其使用寿命。 二、蓄电池的构造
车用12V蓄电池均由6个单格电池串联而成，每个单格的标称电压为2V，串联成12V的电源，向汽车拖拉机用电设备供电。 蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。 1．极板 极板分为正极板和负极板两种。蓄电池的充电过程是依靠极板上的活性物质和电解液中硫酸的化学反应来实现的。正极板上的活性物质是深棕色的二氧化铅（PbO2），负极板上的活性物质是海绵状、青灰色的纯铅（Pb）。 正、负极板的活性物质分别填充在铅锑合金铸成的栅架上，加入锑的目的是提高栅架的机械强度和浇铸性能。但锑有一定的副作用，锑易从正极板栅架中解析出来而引起蓄电池的自行放电和栅架的膨胀、溃烂，从而影响蓄电池的使用寿命。 负极板的厚度为1.8mm，正极板为2.2mm，为了提高蓄电池的容量，国外大多采用厚度为1.1~1.5mm的薄型极板。另外，为了提高蓄电池的容量，将多片正、负极板并联，组成正、负极板组。在每单格电池中，负极板的数量总比正极板多一片，正极板都处于负极板之间，使其两侧放电均匀，否则因正极板机械强度差，单面工作会使两侧活性物质体积变化不一致，造成极板弯曲。 2．隔板 为了减少蓄电池的内阻和体积，正、负极板应尽量靠近但彼此又不能接触而短路，所以在相邻正负极板间加有绝缘隔板。隔板应具有多孔性，以便电解液渗透，而且应具有良好的耐酸性和抗碱性。
第九章铅酸蓄电池的装配过程及质量控制 铅酸蓄电池的装配是指将极板、隔板、槽盖及电解液配合组装形成铅酸蓄电池的过程，装配是铅酸蓄电池制造的最后一道工序，装配后形成成品蓄电池可以实现电能与化学能的相互转换。 第一节铅酸蓄电池零部件及技术要求 一、极板 极板是铅酸蓄电池的主体部件，是由板栅与活性物质(活化的铅膏)构成，按其结构形式极板分为涂膏式极板和管式极板，按其状态可分为普通极板和干荷电极板，按其功效可分为正极板和负极板。极板在铅酸蓄电池中的主要作用是: 1、电化反应的母体 2、电压形成的电极 3、电流形成的转换体 极板的技术要求详见第八章。 二、隔板 隔板是铅酸蓄电池重要的部件，又称“第三极板”，它的质量优劣直接影响到铅酸蓄电池的功能和功效，隔板由微孔橡胶或塑料或玻璃纤维材料制成，其一般以片状或袋状的形式存在于蓄电池中，其主要的作用是: 1、防止正、负极板接触短路并保证正、负极板实现最短的距离。 2、保证电解液中的正、负离子顺利通过参加电极反应。 3、电解液的载体。 4、阻缓正、负极板铅膏物质的脱落及极板受震损伤。 5、阻止一些对电极有害物质通过隔板进行迁移和扩散。 铅酸蓄电池用隔板应具有以下特性: ⑴、在硫酸中的应具有良好耐腐蚀性； ⑵、具有疏松多孔结构且能吸入大量的电解质溶液； ⑶、浸透性好； ⑷、有满足使用的机械强度和弹性； ⑸、具有一定的抗压性； ⑹、具有较小的电阻； ⑺、在一定温度范围内具有一定的耐温性； ⑻、具有一定耐老化性和耐氧化性。 铅酸蓄电池的种类很多，目前常用的有以下几类: 1、微孔橡胶隔板 微孔橡胶隔板是一种用生胶、硅酸以及其它添加剂制成的、具有10μm以下微孔的平板式隔板。它具有使用寿命长、可制厚度较小、电阻较低、没有毛刺和枝节等优点。缺点是被电解液浸渍的速度比较慢，成本较高，且不易制成0.5mm以下的薄板。此隔板多用于工业电池中。 微孔橡胶隔板的技术要求见表9—1 表9—1 微孔橡胶隔板物理化学性能

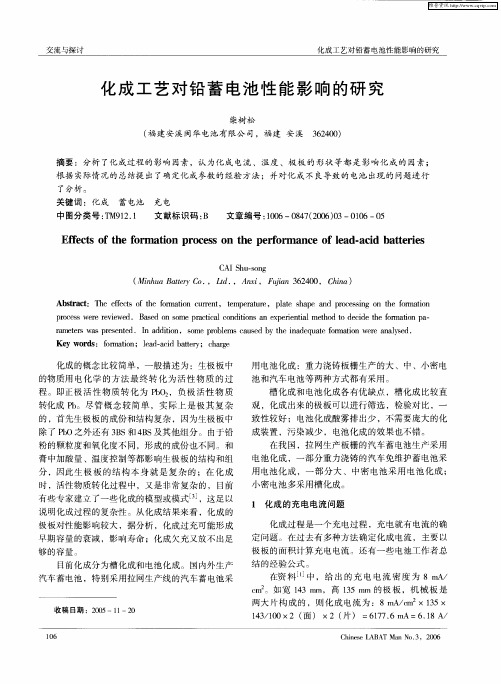

铅酸蓄电池内化成工艺研究 摘要：电池化成和槽化成相比，有着许多优点，其工艺流程简化了极板水洗、干燥和电池补充电以及槽式化成的装片、焊接、取片等工序。节省了大量工时和能源，不用购置化成槽设备和防酸雾设备，电池成本能得到一定的降低。并且，极板不易为杂质所污染，能降低电池自放电，电池质量也可得到更好的控制，因此，电池化成值得推广，而制定合理的电池化成工艺，是电池化成的关键。 关键词：电池化成化成制度反充失水量添加剂 一、实验方法 根据有关资料报道及相关的模拟试验，确定电池化成加酸密度为l.25g/cm3、(25℃)，并添加1%Na2SO4和一定量的2#添加剂(2#添加剂为公司机密在此不便公开)，加酸量按公司现行的加酸量执行，最大充电电流为0.15C~0.3C。本次试验主要讨不同化成制度对电池化成的影响。 二、试验分析及讨论 1、化成电量 化成电量是影响电池化成的主要因素之一，化成电量过低，活性物质未能充分转换，二氧化铅含量低，导致电池初期性能能不好。而化成电量高，除能量损耗增加外，化成过程的温升不易控制，气体对极板冲击也较大，会影响电池寿命。因此，应选择合适的化成电量。 以RA12-100为例，见表1 从表1可以看出，化成电量为5.0C时、二氧化铅含量偏低，化成电量为5.5C时，二氧化铅含量比较合适;化成电量为6.0C时虽二氧化铅含量较高，但充电时间稍长且充电过程电池温升也较大。化成电量与活性物质富裕量有关，如RA12-100电池正极活性物质为9.8/Ah，活性物质富裕量越大，化成电量宜相应提高。另外，化成电量与化成电流密度有关，化成电流密度越大，化成效率越低，则化成电量需提高；化成电流密度越小，化成效率越高，则化成电量可适当降低。
蓄电池的化成 什么是“化成”？ “化成”即“转化而成”之意，极板化成是指利用化学和电化学反应使极板转化成具有电化学特性的正、负极板的过程。化成以前的极板其铅膏物质的主体部分相同，都是由氧化铅、金属铅、硫酸铅、三碱式硫酸铅、四碱式硫酸铅等物质相组成，原则上不存在正、负极板之分。化成之前的极板不存在铅酸蓄电池电化学反应的所需的正极活性物质二氧化铅。负极活性物质为海棉状铅。虽然在极板结构、工艺添加剂方面形成了正、负极板之分，但此时却不具备铅酸蓄电池放电的正、负极板条件。而通过化成这一过程，使得准备形成正极板的极板铅膏物质转化成为以二氧化铅为主体的物相结构而形成正极板，同时使得准备形成负极板的极板铅膏转化成以海绵状铅为主体的物相结构而形成负极板。化成是蓄电池制造很关键的一道工序，其转化过程的好坏都将直接影响到蓄电池的性能。 对于同配方、同工艺、同批次的铅酸蓄电池,因为在化成过程中采用了不同的电流而会导致活性物质颗粒大小与排列形式的变化.通过研究发现,采用大电流化成有利于形成均匀致密的正极活性物质与界面结构,从而使电池在大电流放电的使用条件下,极板软化速度明显放缓,循环寿命大幅度提高,这一特性非常适合电动车电池的使用要求,因此可以成为电动车电池的主要化成形式.采用间歇脉冲充电方式可以有效控制大电流充电时的温升,为大电流化成在工业生产中的应用扫除了障碍。
一、化成电解液的控制 1、化成电解液密度的控制： 化成电解液密度对极板化成质量有所影响。如果密度较高，浸酸时，极板表面就会生成结晶较粗且较厚的硫酸铅层，使得化成所需的电能增大，时间增长；如果密度较低，浸酸后，初期电解液的导电率降低，且硫酸在极板深处的扩散速率降低，从而使得极板内部的铅膏转化困难，加剧水解析气，降低电流效率，增加耗能及化成时间。因此，在化成过程中，应对化成电解液密度进行控制。 硫酸的密度，以25℃时的密度为准，若测定的硫酸密度若不在25℃可按下式进行换算。 d25 = d t+ a( t-25) 式中： d25—换算成25℃时的硫酸密度（g/cm3）； d t—温度为t℃时的硫酸密度（g/cm3）； t —电解液实测温度（℃）； a —硫酸密度的温度系数。 a=??? 2、化成电解液数量的控制： 极板化成时，所用的化成电解液量直接影响极板的化成质量。极板浸入电解液后，立即发生中和反应，使硫酸浓度降低，在化成开始后一段时间，化成电解液密度继续降低，到了化成中期，密度逐渐上升，后期达到基本不变。故在化成过程中，化成电解液的密度是一个变量，而其变化的幅度与化成电解液的数量有关。当液量较多时，密度变化就小，有利于极板化成和散热。当液量较少时，其密度变化就
年产800万只汽车蓄电池项目可行性研究报告 编制单位：北京中投信德国际信息咨询有限司 编制时间：https://www.doczj.com/doc/958243248.html,
目录 1总论 (1) 1.1项目名称与主办单位 (1) 1.2可行性研究报告编制的依据和原则 (1) 1.2.1编制依据 (1) 1.2.2编制原则 (1) 1.3企业概况、投资必要性和经济意义 (2) 1.3.1企业概况 (2) 1.3.2项目背景 (3) 1.3.3建设必要性 (5) 1.4可行性研究的工作范围 (6) 1.5研究结论 (7) 1.5.1研究的简要综合结论 (7) 1.5.2研究建议 (7) 2市场预测 (9) 2.1产品主要用途 (9) 2.2当前主要行业的需求量： (9) 2.3未来市场的预测 (9) 2.4项目产品的竞争能力 (10) 3产品方案与生产规模 (12) 3.1产品方案及质量指标 (12)
3.2拟建生产规模 (12) 4工艺技术方案 (14) 4.1工艺技术方案 (14) 4.1.1化学反应式 (14) 4.1.2生产工艺流程简述 (14) 4.1.3技术改造工艺特点 (21) 4.2主要设备选型 (23) 5原料、辅助材料及动力供应 (26) 5.1原材料的品种、年需用量及运输方式 (26) 5.2动力 (26) 6建厂条件和厂址方案 (28) 6.1建厂条件 (28) 6.1.1地理位置、地形、地貌概况 (28) 6.1.2地质地貌 (30) 6.1.3植物、动物 (31) 6.1.4水文条件 (32) 6.1.5社会经济概况 (33) 6.2厂址方案 (35) 7公用工程与辅助设施 (38) 7.1总图运输 (38) 7.1.1总平面布置原则 (38)
铅酸蓄电池发展简史 铅酸蓄电池1859年由法国人普兰特创造，1881年法国人富尔发明以铅化合物涂在铅片上，可以很快形成活性物质。 ①20世纪20年代由美国EXIDE公司推出的管式极板，用多缝隙的 硬橡胶管容纳活性物质，以一支铅合金棒插在中间导电，这就大大提高了要板的耐深度充放电的能力，硬橡胶管现已由无纺布或玻璃纤维管所取代，管式极板多用于动力牵引型蓄电池。 ②50年代由美国DELCO公司首先推出用无锑合金为板栅的免维护 汽车蓄电池，免去了以往汽车蓄电池须定期补水的工作，现在免维护式已经是汽车蓄电池的主要选择。 ③70年代由美国DEVIFF氏创新的阀控式蓄电池。 ④1970年以来出现拉网式板栅（目前国内湖北骆驼及保定风帆等）微孔PE及PVC隔板 单体间的穿壁焊技术（汽车及摩托车电池） 铅钙合金的加铝及加锡 铅酸蓄电池的基本结构与分类 铅酸蓄电池由正极板、负极板、隔板、电槽及电解液组成，此外还有一些零件如气塞、连接条、极柱等等，分述如下： ⑴正极板包括涂膏式、形成式、铅布式、铅箔式等 ⑵负极板包括涂膏式、铅布式、铅箔式。 ⑶隔板包括微孔橡胶式、PVC、微孔PVC（叉车电池）、AGM （阀控铅酸蓄电池）.PE代式隔板（汽车免维护电池）
⑷电池槽硬橡胶式及塑料槽（ABS及PP料等）如我们公司阀控电池用ABS；汽车及摩托车免维护电池用PP料 ⑸电解液一律为稀硫酸(1.28,1.23,1.26,1.29,1.315,1.325,1.34);有一部分做成胶体 铅酸蓄电池的主要品种 1、起动用蓄电池：这是铅酸蓄电池品种中最大的一个，专为汽车 的起动、照明、点火提供能源。因要求放电电流大，故均用薄的涂膏式极板组成，最早每只为6V，现今为12V，正在向36V转变2、固定型蓄电池，作为备用电源，广泛用于邮电、电站、医院、 会堂等处。 3、助力车蓄电池（如12V12AH及12V18AH） 4、铁路客车蓄电池 5、内燃机车用蓄电池专供内燃机车起动及照明，长期使用管式 极板，近年来已改为涂膏式阀控蓄电池，型号为NG-462等。 6、摩托车用蓄电池用于摩托车的起动点火与照明 7、牵引蓄电池用于各种蓄电池、叉车、铲车、矿车、矿用电 机车、要求深充放。多采用管式正极板。 铅酸蓄电池的分类 A、按极板型式分 1、形成式正极板为纯铅板用电化方法生成过氧化铅、负极板 曾经用箔式，后改为涂膏式。 2、涂膏式这是用得最广泛的，即以铅合金板栅涂上铅膏。
VRLA电池酸量确定 VRLA电池相对于以前的开口富液式电池，其最大的优势是在电池寿命期间不需要添加电解液或水维护，电池可以任意位置放置使用等等。这就要求电解液被完全固定在AGM隔板和活性物质中不能流动，并且为了实现其寿命期间不需要加酸加水维护，就必须要实现电池寿命期间内的氧循环，即不能有电解液的损失。而形成氧循环的关键一点要求就是要严格限定电池的内的酸液总量，并且必须保证AGM隔板留有10%左右的孔不被电解液所淹没，从而为氧气的循环复合提供通道。但是又必须要求电池中电解液的总量能够维持活性物质放电反应的需要。 要想使电池中电解液总量完全够用，又能够为氧气的循环复合提供通道，就需要根据电池的实际用途，正确确定和控制电池的加酸量，下面将从三个大的方面来探讨VRLA电池加酸量确定的问题。 1、最低加酸量 VRLA电池需要的酸体积，取决于电池放电态与荷电态所要求的电解液密度以及电池放电过程输出的总电量和放电率。通常在VRLA设计时，荷电态的电解液密度要求1.28-1.30g/cm3,当其放出100%额定容量时又希望电解液密度为1.07-1.09g/cm3.这就要求电池中电解液总量至少必须满足能够维持电池在一定条件下放出其额定容量所必须消耗的电解液
总量，因此VRLA电池的最低用酸量可根据电池反液压方程式推导如下： PbO2 + Pb + 2H2SO4 = 2PbSO4 + 2H2O 根据电池充放电反应的方程式，结合充放电态物质各自的电化学当量值可知，电池每放出1AH的电量，要消耗纯的H2SO4 3.66g，生成水0.67g. 设放电开始时电池中电解液密度为ρ1(15℃)，对应的质量百分比浓度为m%，放电终了时电解液密度为ρ2，对应的质量百分比浓度为n%。当电解液浓度由ρ1降到ρ2时，反应开始时加入的密度为ρ1的酸的体积为V ml。则根据电池反应式中每放出1AH电量所消耗的硫酸量为3.66g，生成的水的质量为0.67g，经过方程式两边等值计算，整理得出VRLA电池中每放出1AH电量的最低用酸体积V的表达式为： V = (3.66-2.99n)/[(m-n)ρ1] 如果设定电池荷电态的电解液密度为1.28g/cm3，放电态的电解液密度为1.08 g/cm3，则将各自对应的质量百分比数值带入最低用酸体积V的表达式中可以得出放电容量为C的电池的最低用酸体积为： V = (3.66-2.99×11.5%)/[(36.8-11.5)% ×1.28] C = 10.24C
铅酸蓄电池制造工艺流程及主要设备 1、极板的制造 包括：铅粉制造、板栅铸造、极板制造、极板化成等。 ⑴铅粉制造设备铸粒机或切段机、铅粉机及运输储存系统； ⑵板栅铸造设备熔铅炉、铸板机及各种模具； ⑶极板制造设备和膏机、涂片机、表面干燥、固化干燥系统等； ⑷极板化成设备充放电机； ⑸水冷化成及环保设备。 2、装配电池设备 汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。 ⑴典型铅酸蓄电池工艺过程概述 铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。⑵工艺制造简述如下 铅粉制造：将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。板栅铸造：将铅锑合金、铅钙合金或其他合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。 极板制造：用铅粉和稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即是生极板。极板化成：正、负极板在直流电的作用下与稀硫酸的通过氧化还原反应生产氧化铅，再通过清洗、干燥即是可用于电池装配所用正负极板。 装配电池：将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。 3、板栅铸造简介 板栅是活性物质的载体，也是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造，免维护蓄电池板栅一般用低锑合金或铅钙合金铸造，而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。 第一步：根据电池类型确定合金铅型号放入铅炉内加热熔化，达到工艺要求后将铅液铸入金属模具内，冷却后出模经过修整码放。 第二步：修整后的板栅经过一定的时效后即可转入下道工序。板栅主要控制参数：板栅质量；板栅厚度；板栅完整程度；板栅几何尺寸等； 4、铅粉制造简介 铅粉制造有岛津法和巴顿法，其结果均是将1#电解铅加工成符合蓄电池生产工艺要求的铅粉。铅粉的主要成份是氧化铅和金属铅，铅粉的质量与所制造的质量有非常密切的关系。在我国多用岛津法生产铅粉，而在欧美多用巴顿法生产铅粉。岛津法生产铅粉过程简述如下：
铅酸蓄电池简易生产流程 电池工厂生产流程 铸铅零件 包板 1.2.1包板结构=正极板(PbO2)+AGM(玻璃纤维与棉的混合物)+负极板(棉状铅) 极板结构=板栅(成分铅钙,可把电集中在极耳,固定铅膏)+铅膏(主要放电物质)+极耳 电池中电流容量大小与正负极配比密切相关。 Eg, 4+5-,6V4AH2+3- 入铁盒。烧焊的前序动作，用于装包板。 上梳，形成烧焊部位。 摆铅零件。 烧焊。 焊合包板的正极板极耳，形成包板的正极点（铅零件）。焊合包板的负极板极耳，形成电池的负极点（铅零件）。 烧焊是VRLA的瓶颈产能。旭威有两把烧焊，1000PCS/把/天，总产能2000PCS/2把/天。 下模装底槽。 下模前，在正极连接处划红线，以示正极。 底槽为高强度，耐撞击的 ABS材质。 对焊。电池组的正负极对焊，形成回路。 试盖。 查假焊，扶正极位。 短路测试，用极板短路测试仪。 标型号，于电池盖上。 配胶，倒封盖胶。 胶为环氧树脂，起密封作用。 封盖。 电池底槽部位倒对盖口，向下正位，防露胶。露胶会导致酸稀释不到位，加大自放电，也可能导致内短路。注意密封要到位，否则易导致极板氧化，使电池的容量降低、寿命减短。 在正负极呈对角状态时，要注意反盖。 中盖胶固化。过烘干机，夏天1~，冬天~2H。 塞O型圈，用旋子加固。 塞端子，焊接。端子一般为铅合金，铜或其他合成物，表面镀银，采用最新的密封结构和技术。 倒极柱胶。先倒密封胶（环氧树脂），再倒色胶（一般的脱氧剂，红色为正极，黑色为负极），先后过烘干机烘干。 查气密性，开路或闭路（万用表），查外观。 配酸。一般为含有特殊添加剂浓度为22%~33%的稀硫酸，全部被吸附在AGM隔板中，电池中无流动硫酸，可任意放置使用。稀硫酸为电池中的电解液。 加酸。采用微电脑控制精密定量蓄电池加酸机，12孔型，9台。 分三次加酸，加酸后静止2H，以便AGM充分吸收酸液。 上安全阀。安全阀为耐酸抗老化的聚合橡胶，可自动排放电池内部过多的气体，并保持电池内部气压在安全范围。放电时通气，充电时闭合。 加垫片，上胶条（充电时酸会冒泡，可防止溢酸）。 初充电。时间范围为20~35H，采用微电脑控制多功能蓄电池充放电机，20台。 下胶条、垫片后，清洗电池。 查酸，查电压，全检，是否开路或闭路。采用微电脑控制蓄电池容量检测机，2台。 测电容量，抽检，采用微电脑蓄电池循环充放电测试仪，14台。 超声波封盖片。
废铅酸蓄电池回收加工综合利用项目可行性研究报告 承办单位：北京国宇祥国际经济经济信息咨询有限公司 报告编制：郭兵
目录 第一章项目总论 (1) 一、项目名称及承办单位 (1) 二、项目拟建地址 (1) 三、可行性研究的目的 (1) 四、可行性研究报告编制依据和范围 (2) （一）项目可行性报告编制依据 (2) （二）可行性研究报告编制范围 (2) 五、研究的主要过程 (3) 六、建设规模与产品方案 (4) 七、项目总投资估算 (4) 八、工艺技术装备方案的选择 (4) 九、项目建设期限 (4) 十、投资项目备案数据 (5) 项目备案数据一览表 (5) 十一、研究结论 (5) 十二、项目主要经济技术指标 (8) 项目主要经济技术指标一览表 (8) 第二章项目产品介绍 (16) 一、项目法人概况 (16) 二、项目主要产品介绍 (16) 第三章市场需求预测 (18) 第四章建设规模与生产方案 (20) 一、建设规模的确定原则 (20) 二、项目建设规模 (20) 三、项目生产纲领 (21)
第五章项目建设选址及土建工程 (22) 一、项目建设地选择原则 (22) 二、项目建设地概况 (22) 三、项目建设选址方案 (24) 四、选址用地权属性质类别及占地面积 (24) 五、项目用地利用指标 (25) 项目占地及建筑工程投资一览表 (25) 六、项目建筑工程方案 (26) （一）建筑工程概况 (27) （二）建筑结构设计 (27) （三）标准化厂房设计 (30) 七、项目选址综合评价 (32) 第六章原材料及能源需求情况 (34) 原辅材料及能源供应情况一览表 (34) 第七章技术生产方案 (36) 一、工艺技术方案的选用原则 (36) 二、产品工艺流程 (36) 废铅酸蓄电池回收再生铅生产工艺流程示意简图 (37) 三、设备的选择 (38) （一）设备配臵原则 (38) （二）设备配臵方案 (39) 主要设备投资明细表 (39) 第八章环境保护 (41) 一、环境保护设计依据 (41) 二、污染物的来源 (42) （一）项目建设期污染源 (42) （二）项目运营期污染源 (42)
铅酸电池的制造工艺 要想详细的了解铅酸蓄电池污染物的来源就必须熟悉其相应的生产流程，然后根据生产工艺流程来分析其污染物的来源。 2.1 铅酸蓄电池的生产工艺 2.1.1 铅酸蓄电池的生产工艺流程 铅酸蓄电池的生产工艺流程略。 图2-1 铅酸22.2.1.2 板栅的制造 板栅在电池中的作用，主要是支持活性物质，充当活性物质的载体，传导汇集电流，使电流均匀分布在活性物质上，以提高活性物质的利用率。所以，板栅质量的好坏直接影响着蓄电池的整体性能。其生产工艺流程如下： 合金配制→熔化→铸模调温→喷模→浇铸→剪修平整→检查→贮存→待用 2.1.2.1.合金的配制 铅基合金的配制要在专用的熔锅或合金冶炼炉内进行，锅内应有搅拌装置。在铅锑合金配制时，先将总数约一半的铅锭加入熔锅内，加温到350-400℃，使铅熔化（铅熔点327℃），待熔锅内的铅全部熔化后，加入配方所规定的全部量的锑。锑锭在加入熔锅前，须砸碎成50-70mm的小块，锑加入后，升高熔锅内合金温度到500-550℃（锑熔点631℃，含锑量为2%-8%的铅锑合金的熔点为313℃-271℃），使全部的锑熔化，最后再将余下的铅全部加入锅内，待合金全部熔化后，开始进行搅拌，使之充分混合均匀，搅拌的时间不少于30min。搅拌的形式有机械搅拌和压缩空气搅拌。此时，熔锅内的合金液温度应保持在450-550℃，由于铅的密度（11.3g／cm3 ）与锑的密度（6.7g／cm3 ）差别较大。上述的方法可以避免锑块过早地浮在铅液表面，同时，为了合金均匀，必须进行充分的搅拌。以上铅锑合金配制过程的时间大约为4h。在开始铸锭前必须检查合金的锑含量。如不符合规定，应加适量的铅或适量的锑进行调整，符合工艺规定的合金液，除掉表面氧化残渣后，开始铸锭。铸模要干燥无水，铸锭时要注意避免合金液溅出烫伤。铸锭后标
铅酸蓄电池充电方法的研究 2008年05月15日星期四下午 1:53 铅酸蓄电池充电方法的研究 作者：侯聪玲,吴捷,李金鹏,张淼来源：电源技术应用更新时间：2007年11月09日引言 铅酸蓄电池由于其制造成本低，容量大，价格低廉而得到了广泛的使用。但是，若使用不当，其寿命将大大缩短。影响铅酸蓄电池寿命的因素很多，而采用正确的充电方式，能有效延长蓄电池的使用寿命。 研究发现：电池充电过程对电池寿命影响最大，放电过程的影响较少。也就是说，绝大多数的蓄电池不是用坏的，而是“充坏”的。由此可见，一个好的充电器对蓄电池的使用寿命具有举足轻重的作用。 1蓄电池充电理论基础 上世纪60年代中期，美国科学家马斯对开口蓄电池的充电过程作了大量的试验研究，并提出了以最低出气率为前提的，蓄电池可接受的充电曲线，如图1所示。实验表明，如果充电电流按这条曲线变化，就可以大大缩短充电时间，并且对电池的容量和寿命也没有影响。原则上把这条曲线称为最佳充电曲线，从而奠定了快速充电方法的研究方向[1，2]。 图1最佳充电曲线 由图1可以看出：初始充电电流很大，但是衰减很快。主要原因是充电过程中产生了极化现象。在密封式蓄电池充电过程中，内部产生氧气和氢气，当氧气不能被及时吸收时，便堆积在正极板（正极板产生氧气），使电池内部压力加大，电池温度上升，同时缩小了正极板的面积，表现为内阻上升，出现所谓的极化现象。 蓄电池是可逆的。其放电及充电的化学反应式如下：
很显然，充电过程和放电过程互为逆反应。可逆过程就是热力学的平衡过程，为保障电池能够始终维持在平衡状态之下充电，必须尽量使通过电池的电流小一些。理想条件是外加电压等于电池本身的电动势。但是，实践表明，蓄电池充电时，外加电压必须增大到一定数值才行,而这个数值又因为电极材料，溶液浓度等各种因素的差别而在不同程度上超过了蓄电池的平衡电动势值。在化学反应中，这种电动势超过热力学平衡值的现象，就是极化现象。 一般来说，产生极化现象有3个方面的原因。 1）欧姆极化充电过程中，正负离子向两极迁移。在离子迁移过程中不可避免地受到一定的阻力，称为欧姆内阻。为了克服这个内阻，外加电压就必须额外施加一定的电压，以克服阻力推动离子迁移。该电压以热的方式转化给环境，出现所谓的欧姆极化。随着充电电流急剧加大，欧姆极化将造成蓄电池在充电过程中的高温。 2）浓度极化电流流过蓄电池时，为维持正常的反应，最理想的情况是电极表面的反应物能及时得到补充，生成物能及时离去。实际上，生成物和反应物的扩散速度远远比不上化学反应速度，从而造成极板附近电解质溶液浓度发生变化。也就是说，从电极表面到中部溶液，电解液浓度分布不均匀。这种现象称为浓度极化。 3）电化学极化这种极化是由于电极上进行的电化学反应的速度，落后于电极上电子运动的速度造成的。例如：电池的负极放电前，电极表面带有负电荷，其附近溶液带有正电荷，两者处于平衡状态。放电时，立即有电子释放给外电路。电极表面负电荷减少，而金属溶解的氧化反应进行缓慢Me－e→Me＋，不能及时补充电极表面电子的减少，电极表面带电状态发生变化。这种表面负电荷减少的状态促进金属中电子离开电极，金属离子Me＋转入溶液，加速Me－ e→Me＋反应进行。总有一个时刻，达到新的动态平衡。但与放电前相比，电极表面所带负电荷数目减少了，与此对应的电极电势变正。也就是电化学极化电压变高，从而严重阻碍了正常的充电电流。同理，电池正极放电时，电极表面所带正电荷数目减少，电极电势变负。 这3种极化现象都是随着充电电流的增大而严重。 2充电方法的研究 2.1常规充电法 常规充电制度是依据1940年前国际公认的经验法则设计的。其中最著名的就是“安培小时规则”：充电电流安培数，不应超过蓄电池待充电的安时数。实际上，常规充电的速度被蓄电池在充电过程中的温升和气体的产生所限制。这个现象对蓄电池充电所必须的最短时间具有重要意义。 一般来说，常规充电有以下3种。
废铅酸蓄电池处理工艺流程及污染控制 废铅酸蓄电池的资源再生应先经过预处理后，再采用冶金的方法处理电极板填料等含铅物料。 1）预处理（废铅酸蓄电池预处理过程应在封闭式的构筑物中进行。不得对废铅酸蓄电池进行人工破碎和在露天环境下进行破碎作业）。 一般包括机械打孔、破碎、分离等。 （1）废铅酸蓄电池的机械打孔应采取妥善措施避免二次污染产生。 （2）废铅酸蓄电池破碎工艺应保证电池中的铅板、连接器、塑料盒和酸性电解液等成分在后续步骤中易被分离。 （3）破碎后的铅的氧化物和硫酸盐可通过筛分、水力分选、过滤等方式使其从其他的原料中分离出来。 （4）应对废塑料进行清洗，并应清洗至无污染，基本不含铅后方可进一步回收利用。 （5）预处理过程应积极推进采用自动破碎分选设备进行。 预处理过程产生的塑料、铅电极板、含铅物料、废酸液分别回收、处理；废铅酸蓄电池中的废酸液应收集处理，不得将其排入下水道或排入环境中。 2）铅回收
经预处理后的含有金属铅、铅的氧化物、铅的硫酸盐以及其他金属如钙、铜、银、锑、砷及锡等物质的电池碎片可采取火法冶金法或湿法冶金法把金属铅从混合物中分离出来。 A火法冶金法：包括两种方式，即一种是先预脱硫后高温冶炼还原铅；另一种方法为直接熔炼还原回收铅，同时进行硫的回收处理工艺。 （1）预脱硫过程可通过与碳酸铵或碳酸钠和氢氧化钠的混合物或三氧化二铁和碳酸钙混合物等反应来脱硫，脱硫产生的硫酸钠溶液可进一步纯化生产高纯度的盐。 （2）利用直接熔炼还原回收铅，其冶炼过程应对含二氧化硫烟气进行收集制酸，其尾气应经净化处理后实现达标排放。 （3）火法冶金可采用回转窑、鼓风炉、电炉、旋转窑、反射炉（不含直接燃煤的反射炉）等。应严格控制熔炼介质和还原介质的加入数量，以保证去除电池碎片中所有的硫和其他杂质以及还原所有的铅氧化物。 （4）利用火法冶金工艺进行废铅酸蓄电池资源再生，其冶炼过程应在密闭负压条件下进行，以免有害气体和粉尘逸出，收集的气体应进行净化处理，达标后排放。 B湿法冶金法： 一般包括两种工艺方法，一种是预脱硫-电解沉积工艺，另一种是固相电还原铅工艺。
铅酸蓄电池充电方法的研究 作者：侯聪玲,吴捷,李金鹏,张淼来源：电源技术应用更新时间：2007年11月09日引言 铅酸蓄电池由于其制造成本低，容量大，价格低廉而得到了广泛的使用。但是，若使用不当，其寿命将大大缩短。影响铅酸蓄电池寿命的因素很多，而采用正确的充电方式，能有效延长蓄电池的使用寿命。 研究发现：电池充电过程对电池寿命影响最大，放电过程的影响较少。也就是说，绝大多数的蓄电池不是用坏的，而是“充坏”的。由此可见，一个好的充电器对蓄电池的使用寿命具有举足轻重的作用。 1蓄电池充电理论基础 上世纪60年代中期，美国科学家马斯对开口蓄电池的充电过程作了大量的试验研究，并提出了以最低出气率为前提的，蓄电池可接受的充电曲线，如图1所示。实验表明，如果充电电流按这条曲线变化，就可以大大缩短充电时间，并且对电池的容量和寿命也没有影响。原则上把这条曲线称为最佳充电曲线，从而奠定了快速充电方法的研究方向[1，2]。 图1最佳充电曲线 由图1可以看出：初始充电电流很大，但是衰减很快。主要原因是充电过程中产生了极化现象。在密封式蓄电池充电过程中，内部产生氧气和氢气，当氧气不能被及时吸收时，便堆积在正极板（正极板产生氧气），使电池内部压力加大，电池温度上升，同时缩小了正极板的面积，表现为内阻上升，出现所谓的极化现象。 蓄电池是可逆的。其放电及充电的化学反应式如下： 很显然，充电过程和放电过程互为逆反应。可逆过程就是热力学的平衡过程，为保障电池能够始终维持在平衡状态之下充电，必须尽量使通过电池的电流小一些。理想条件是外加电压等于电池本身的电动势。但是，实践表明，蓄电池充电时，外加电压必须增大到一定数值才行,而这个数值又因为电极材料，溶液浓度等各种因素的差别而在不同程度上超过了蓄电池的平衡电动势值。在化学反应中，这种电动势超过热力学平衡值的现象，就是极化现象。 一般来说，产生极化现象有3个方面的原因。 1）欧姆极化充电过程中，正负离子向两极迁移。在离子迁移过程中不可避免地受到一定的阻力，称为
铅酸蓄电池组装工艺规程 一、检查正、负极板 二、称/配片 三、包片 四、手工焊接 五、下槽 六、彩环 七、加酸 八、充电 九、包装
一、检查正、负极板 极板要求：极板无明显缺陷，四框及板面平整、干净、无断裂、掉膏、穿孔、弯曲、严重凹凸不平、环状裂纹等现象，极耳下方不允许有 穿孔、活物质松动、脱落与板栅剥离，铅膏与板栅之间的结合力强，从1 米高处自由落体掉下，铅膏无脱落现象发生等。 1、正极板无白花，PbO2的含量(78—88)%； 2、负极板PbO的含量≦10%； 3、正极板水分的含量≦0.4%； 4、负极板水分的含量≦0.3%； 5、检验频度10箱抽取300片。 二、称/配片 所需材料及工具电子称（精度0.1克）铜刷 1、自检正、负极板，挑出不符合要求的极板； 2、20AH/只正极板24片，负极板30片；正极板每片110克，负极板每片 74克；每个小单格正极板重量不得小于434克，负极板的重量不得少于 362.5克；并且每个小单格正、负极板的总重量不得小于804克。 3、17AH/只正极板24片，负极板30片；正极板每片97克，负极板每片65 克；每个小单格正极板重量不得小于382克，负极板的重量不得小于 317.5克；并且每个小单格正、负极板的总重量不得小于707克。 4、12AH/只正极板42片，负极板48片；正极板每片43克，负极板每片29 克；每个小单格正极板重量不得小于290.5克，负极板的重量不得少于 228克；并且每个小单格正、负极板的总重量不得小于522.5克。 5、10AH/只正极板42片，负极板48片；正极板每片40克，负极板每片26 克；每个小单格正极板重量不得小于269.5克，负极板的重量不得少于 196克；并且每个小单格正、负极板的总重量不得小于477.5。 6、称片时，称正极板和称负极板的工位一定要隔分开，称片时所留下的铅 粉要远离所有工位，保持工作台面卫生清洁、干净。 三、包片 所需材料及工具包片盒隔板纸 PVC薄膜单格塑壳擦手毛巾 1、包片时，重的正极板匹配轻的负极板，轻的正极板匹配重的负极板，两 种匹配的情况必须做好标识，分开放置。 2、将配比正确的正、负极板和隔板纸置于工作台上，先在包片盒中放置一 片负极板，再一手拿一组隔板纸（2张），使有网扣花纹面朝下，取一片 正极板，在塑料板上轻敲一下，除去表面浮粉、膏包，置于隔板纸中央，将隔板纸对折包裹正极板，再取一片负极板叠于隔板纸上，使正、负极 板对齐，正、负极耳分别置于极群的两侧，再一手拿一组隔板纸（2张）叠于负极板上，如此重复操作，使正、负极板达到规定数，极群表面用 一张PVC薄膜（沿极板方向）包裹，插入单格塑壳中。包片时，仔细检 查每块极板，剔除不合格的极板。 3、保持隔板纸洁白、完整，不允许有破损现象。
铅酸蓄电池铅污染物的来源及生产防护 要想详细的了解铅酸蓄电池污染物的来源就必须熟悉其相应的生产流程，然后根据生产工艺流程来分析其污染物的来源。 2.1 铅酸蓄电池的生产工艺 2.1.1 铅酸蓄电池的生产工艺流程 铅酸蓄电池的生产工艺流程略。 图2-1 铅酸22.2.1.2 板栅的制造 板栅在电池中的作用，主要是支持活性物质，充当活性物质的载体，传导汇集电流，使电流均匀分布在活性物质上，以提高活性物质的利用率。所以，板栅质量的好坏直接影响着蓄电池的整体性能。其生产工艺流程如下： 合金配制→熔化→铸模调温→喷模→浇铸→剪修平整→检查→贮存→待用 2.1.2.1.合金的配制 铅基合金的配制要在专用的熔锅或合金冶炼炉内进行，锅内应有搅拌装置。在铅锑合金配制时，先将总数约一半的铅锭加入熔锅内，加温到350-400℃，使铅熔化（铅熔点327℃），待熔锅内的铅全部熔化后，加入配方所规定的全部量的锑。锑锭在加入熔锅前，须砸碎成50-70mm的小块，锑加入后，升高熔锅内合金温度到500-550℃（锑熔点631℃，含锑量为2%-8%的铅锑合金的熔点为313℃-271℃），使全部的锑熔化，最后再将余下的铅全部加入锅内，待合金全部熔化后，开始进行搅拌，使之充分混合均匀，搅拌的时间不少于30min。搅拌的形式有机械搅拌和压缩空气搅拌。此时，熔锅内的合金液温度应保持在450-550℃，由于铅的密度（11.3g／cm3）与锑的密度（6.7g／cm3）差别较大。上述的方法可以避免锑块过早地浮在铅液表面，同时，为了合金均匀，必须进行充分的搅拌。以上铅锑合金配制过程的时间大约为4h。在开始铸锭前必须检查合金的锑含量。如不符合规定，应加适量的铅或适量的锑进行调整，符合工艺规定的合金液，除掉表面氧化残渣后，开始铸锭。铸模要干燥无水，铸锭时要注意避免合金液溅出烫伤。铸锭后标号存放。在铅锑合金的配制过程中，熔渣损失约为 1.0%- 2.0%，烧减损失约为0.2%-0.6%。 2.1.2.2 合金的熔化 板栅浇铸时，需先将配制好的合金熔化，熔化后的合金液温度对板栅浇铸时的成型关系很大，合金液温度过高或过低都不能浇铸出良好的板栅。一般情况下，合金液温度应控制在450-550 ℃的范围，但工厂在实际中应根据具体情况摸索出最佳的合金液浇铸温度。 2.1.2.3 浇铸模具的温度调整 浇铸使用的模具在浇铸前都应进行预热和温度调整，铸板机通过由加热预热，手工模具通过电加热或合金液预铸预热，其目的是为了保证在浇铸过程中合金液的冷却速度，铸模温度过高或过低或不均匀都会对板栅的成型影响很大，特别是对于手工铸板显得更为重要。 2.1.2.4 喷模、刮模 在浇铸时由于模具是金属制成，故存在散热快的特点，加入模具内腔沟槽比较窄浅，使得熔锅状态下的合金液难以充满模具。为了保证浇铸板栅的成型率，必须在模具表面和浇铸合金之间喷涂脱模剂。目前，在蓄电池厂一般使用由软木粉、硅酸钠和水配制的脱模剂，喷涂在模具内腔，主要起保温、隔热、润滑，确保合金液充满模具的作用。同时，对板栅的厚度均匀性起调整作用。 脱模剂的配制方法如下： 取8Kg左右的水和密度为1.35g/cm3的硅酸钠（水玻璃）450mL左右，放入加温锅内（可用铝锅）混合均匀后放在炉子上加热烧煮。待硅酸钠水溶液煮沸后，即将1kg细度为180-200目的软木粉缓慢地倒入锅内，充分搅拌均匀，再加入8kg左右的水小火煮沸30min，冷却后用60-80目筛子过滤后装入容器内待用。以上配制出的脱模剂使用的有效期为2-3小时，如在上述配方中加入25mL左右的磷酸铝（含铝36.4%）或400g左右的膨润土，有效期可延长至6-8小时。在使用中，如果脱模剂发粘，可适当减少硅酸钠量或适当增加用水量，如果脱模剂稀，喷模时容易从模具表面脱落，可适当增加硅酸钠量或适当减少水用量。脱模剂稀稠要合适，太稀粘附力差，太稠脱模剂在模具表面堆积太厚，因此，可以根据实际使用情况和板栅要求的厚薄程度进行调整。 2.1.3 铅粉的制造
