杆塔接地电阻测量

1 适用范围

1.1 本作业指导书适用于10kV-35kV架空送电线路测量杆塔接地电阻标准化作业。

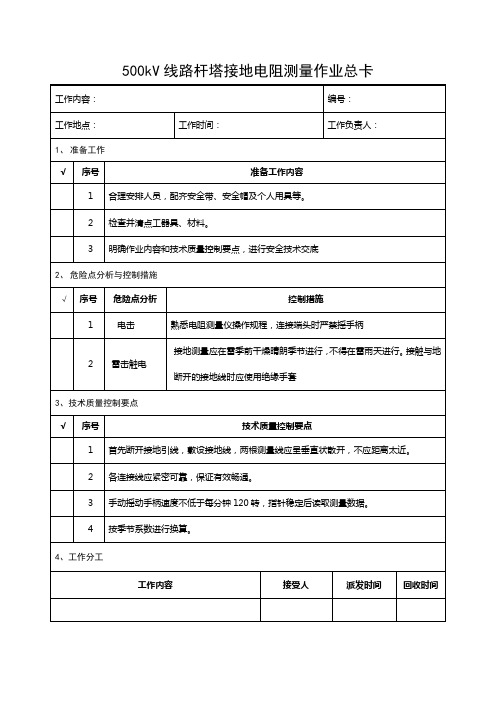

1.2 本作业指导书规定了测量接地电阻所需的人员配置、工器具要求、天气及作业现场的要求、检修作业工序、工艺质量记录卡等内容。

1.3 本作业指导书适用于四川省电力公司所属的各供电企业（公司）。

2 引用文件

2.1 DL/T 887－2004《杆塔工频接地电阻测量》

2.2GBJ 233 《110～500kV架空电力线路施工及验收规范》

2.3 《国家电网公司电力安全工作规程》（电力线路部分）（试行）

2.4 DL/T 5092—1999 《110kV-500kV架空送电线路设计技术规程》

2.5 DL/T 741—2001 《架空送电线路运行规程》

2.7 《电力建设安全工作规程》（架空电力线路部分）

2.9 国电发[2002]659号《输电网安全性评价（试行）》

2.10 国电发[2002]777号《电力安全工器具预防性试验规程》(试行)

2.11 国电发[2003]481号《架空输电线路管理规范》

3 天气及作业现场要求

3.1 测量接地电阻应在晴朗、干燥的季节和土壤未冻结时进行，不得在雨后立即测量，禁止在雷雨天气进行测量接地电阻。

3.2 测量接地电阻最好在每年的4月份前或10月后进行。

4 人员配置

5 作业人员职责分工

5.1小组负责人：与小组成员共同确保测量工作全面、优质完成，并对测试质量、安全负责，对测试结果及时、如实、准确上报，并在测试工作完成后，填写相关报表和记录。认真指导测量人员正确开展测试工作。

5.2 测量人员：在小组负责人的领导下，共同完成测试工作，协助完成卡片填写、报表及记录，测量中严格执行相关规程和本作业指导书规定。

5.3 辅助人员:在测量人员的指导下，完成测试作业过程中的辅助工作；配合、协助正确安全地完成接地电阻测量工作。

6 测量方法

6.1 杆塔工频接地电阻测量方法分为两种：三极法、钳表法。杆塔工频接地电阻的测量宜采用三极法。对新建杆塔接地装置的验收应采用三极法测量。

6.2 三极法测量接地电阻

6.2.1一般性规定

a）采用三极法测量前，应将杆塔塔身与接地极之间的电气连接全部断开。

b）测量前应核对被测杆塔的接地极布置型式和最大射线长度，记录杆塔编号、接地极编号、接地极型式、土壤状况和当地气温。c）布置电流极和电压极时，宜避免将电流极和电压极布置在接地装置的射线方面上。

d）在工业区或居民区，地下可能具有部件或完全埋地的金属物件时，电极应布置在与金属物体垂直的方向上，并且要求最近的测量电极与地下管道之间距离不小于电极之间的距离。

e）电压极和电流极的辅助接地电阻不应超过测量仪表规定的范围。在测量时，测量电极插入土壤深度不低于0.6米，并与土壤接触良好。

f）测量时应注意保持接地电阻测试仪各接线端子、电极和接地装置等电气连接的接触良好。g）测量接线时，应尽量缩短接地电阻测试仪的接地端子与接地装置之间的引线长度。

h）当杆塔是单点接地时，只测试一个电阻值，当杆塔是两点或四点接地时，必须每个接地点都应进行测量，且每个电阻值都应进行记录。

i）所测得的接地电阻值应根据土壤干燥及潮湿情况乘以季节系数后才是最终的接地电阻值。

杆塔防雷接地装置的季节系数为：

埋深（m）水平接地体 2 -3m 垂直接地体

0.5 1.4-1.8 1.2-1.4

0.8-1.0 1.25-1.45 1.15-1.3

2.5-

3.0 1.0-1.1 1.0-1.1

序号名称规格单位数量确认√备注

1 接地摇表台 1

2 接地棒φ10×800 根 2

3 塑料铜线0.5mm 2 m 80

4 小铁锤1kg 把 1

5 工具袋个 1

6 个人工具套 1

6.2.3三极法电极布置图

说明：三极法测量杆塔工频接地电阻的电极布置图如上，电压极P和电流极C公别布置在离杆塔基础边缘dGC=4L 处和

dGP=2.5L处，L为杆塔接地装置放射形接地极的最大长度。dGP 为接地装置G和电压极P之间的直线距离，dGC为接地装置G 和电压极C之间的直线距离。

6.2.4 三极法测量接地电阻接线图

6.3 钳表法测量接地电阻

6.3.1 钳表法的使用条件

架空输电线路的杆塔在满足以下条件时可以使用钳表法测量工频接地电阻

a）杆塔所在的输电线路具有避雷线，且多基杆塔的避雷线直接接地。

b）测量所在线路区段中直接接地的避雷线上并联的杆塔数量满足下表的规定。

杆塔接电阻Ω0

≤1

1

≤2

2

≤4

4

≤5

5

≤7

7

≤

10

10

≤15

15

≤17

17

≤24

24

≤30

30

≤40

40

≤50

并联

杆塔

数

基

≥4 ≥5≥6≥7≥8≥9≥10≥11≥12≥13≥15≥16

6.3.2 钳表法测量的一般规定

a）首先检查被测线路杆塔是否符合上表规定，记录杆塔编号、接地极编号、接地极型式、土壤状况和当地气温。

b）测量前，测量人员应使用精密环路电阻对钳形接地电阻测试仪进行自检。

c）检查被测杆塔接地线的电气连接状况。测量时应只保留一根接地线与杆塔身相连，其余接地线均应与杆塔塔身断开，并用金属导线将断开的其他接地线与被保留的接地线并联，将杆塔接地装置作为整体测量。

d）测量时打开测试仪钳口，使用钳形接地电阻测试仪钳住被保留的那根接地线，使接地线居中，尽可能垂直于测试仪钳口所在平面，并保持钳口接触良好，使测试仪工作，读取并记录稳定的读数。

f）测量时应注意保持钳口清洁，防止夹入野草、泥土等影响测量精度，测试仪工作时不允许人直接接触接地装置或杆塔的金属裸露部分。

6.3.3钳表法测量所需的主要工器具
