杆塔工频接地电阻测试
讲议
云南电力研究院
一、 接地电阻测试基本原理
接地电阻是电流I 经接地电极流入大地时接地极电位U 和Ｉ的比值，即I
U
R
。如图1所示，零电位区位于无穷远处，因此要直接测量电流注入点到无穷远处的零电位区的电位差U 在工程实际中无法实现。
为解决测量问题，引入了电流极C ，则地中电位分布如图2所示。由于电流极的引入，可把无穷远零电位面移到了电极连线中部，使测量电极与零电位区的电位差成为可能。
从图1、图2两条曲线对比可以看出：由于电流极的引入，使零位面移近了。但在同一注入电流I 下，有电流极存在时的接地电极和零位面之间的电位差要比无电流极在时小。
图1：半球形电极在地中的电位分布
图2：引入电流极后半球形电极在地中的电位分布

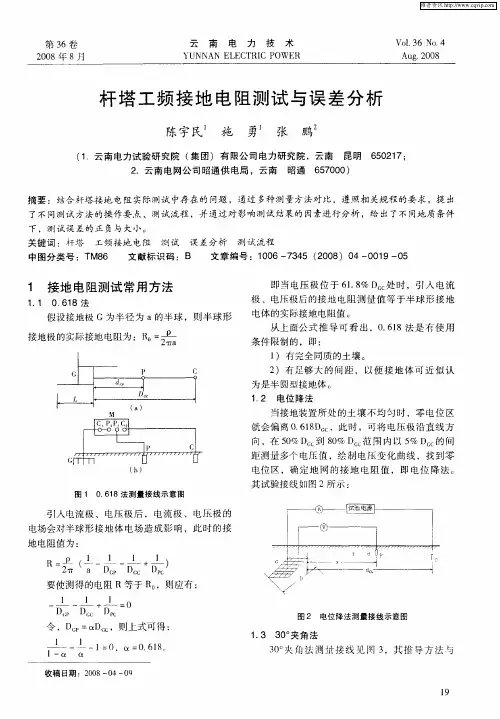

二、 接地电阻测试常用方法 1. 0.618法
0.618法测量接线如图3所示。
图3：0.618法测量接线示意图
假设接地极Ｇ为半径为a 的半球，则电压表量出GP 间电压，并由此得到的电阻值为：
)1111(2PC
GC GP D D D a R +--=
πρ （1） 但半球形接地极的实际接地电阻为：
a
R πρ
20=
（2） 要使测得的电阻R 符合R 0，则有：
0111=+--
PC
GC GP D D D （3） 令GC GP D D α=，则上式可得：
011
11=---α
α， α=0.618。 即电压极并不选择在50%D GC 的零电位面处，而是右移到61.8%的负电位处，则电压表的读数相应增大，从而补偿了由于零电位移近而带来的固有误差。因此0.618法又称为补偿法。
从上面公式推导可看出，0.618法是有使用条件限制的，即： （1）有完全同质的土壤；
（2）有足够大的间距，以便电极可采取半圆的形式； 2. 电位降法
当接地装置所处的土壤不均匀时，零电位区就会偏离0.618D GC ，此时，可将电压极沿直线方向，在
50%D GC 到80%D GC 范围内以5%D GC 的间距测量多个电压值，绘制电压变化曲线，找到零电位区，确定地网的接地电阻值，即电位降法。其试验接线如图4所示：
3. 30度夹角法
30度夹角法测量接线如图5所示
与0.618法推导方法完全相同，但有：
θcos 22
2GC GP GC GP PC D D D D D -+=
最终可得：
2
2
22)1(2)1)(1(cos +-++=
αααααθ 当电压极引线与电流极引线等长（即：1=α）时，0
3096.28≈=θ。 与0.618法相同，30度夹角法也有使用条件限制，即：
图4：电位降法测量接线示意图
图5：30度夹角法测量接线示意图
（1
）有完全同质的土壤；
（2）有足够大的间距，以便电极可采取半圆的形式；
由于云南山区地形复杂，30度夹角不易控制，建议在云南测量杆塔接地电阻时不宜采用该方法。 4. 钳表法
钳表法测量接线如图6所示，
则钳表测量值为：
()n x R R R R R //...////21+=测量
当并联杆塔足够多时，可认为 n R R R //...////21足够小，则x R R ≈测量；
因此，钳表法测量值不但包括了被测杆塔接地电阻，还包括了被测杆塔接地引下线与接地网的接触电阻、架空地线与杆塔的接触电阻、架空地线电阻、相邻杆塔的接地电阻等。要保证钳表法测量精度满足工程测试精度要求，必须满足以下条件限制：
（1）杆塔所在的输电线路具有避雷线，且多基杆塔的避雷线直接接地； （2）测量所在线路区段中直接接地的避雷线上并联的杆塔数量满足表1的规定。
图6：钳表法测量接线示意图
三、影响测量结果的因素
1.放线长度对测试结果的影响
从以上测试原理的介绍中可以看出，无论是0.618法还是30度夹角法，都要求有足够大的间距，以便电极可采取半圆的形式，才能保证测试精度满足工程精度要求。若放线长度过小，会造成测试值严重偏小。按DL/T 887-2004 《杆塔工频接地电阻测量》要求：电流极长度D GC取4L，最小不得小于3L；（L为杆塔接地装置放射形接地极的最大长度，如果被测杆塔无放射形接地极，则L按照不小于杆塔接地极最大几何等效半径选取。）表2：不同长度电流引线对测试结果的影响
表2为某杆塔不同长度电流引线下测量结果对比，该杆塔接地装置射线长度50m；从结果对比可以看出，由于电流测量引线过短，造成杆塔接地电阻测量值严重偏小，偏差达-39.3%。
目前，云南电网系统内采用的杆塔接地电阻测量仪器多为陕西贝特电力技术有限公司生产的M12124通过接地电阻测试仪。该仪器标配引线长度为40m，多数供电局采用标配引线进行杆塔接地电阻测量，引线长度不够是造成杆塔接地电阻测量结果偏小的首要原因。2.土壤不均匀对测量结果的影响
0.618法是基于理想半球形接地网、均匀土壤而得的。实际测量中，测量结果会受到土壤不均匀性的影响，造成不同布线方向测量值不同。土壤不均匀对于变电站、发电厂大型地网的影响较大，因此在进行大型地网接地电阻测试时一般不用0.618法直接测量，而是采用电位降法寻找零位区。对于杆塔接地电阻测量，由于杆塔接地装置较小，布线长度较短，土壤不均匀对测试结果影响较小，可直接采用0.618法直接测量。此处介绍土壤不均匀对测量结果的影响旨在使测试人员对测量结果偏差有所了解。
（1）垂直地面方向两层土壤状况下0.618法测量误差
垂直地面方向两层土壤如图7所示：
图7：土壤垂直分层示意图
土壤垂直分层时，0.618法测量所产生的误差决定于：地网尺寸a 与上层土壤厚度h 的比值、上下层土壤电阻率差值。
图8：土壤垂直分层下0.618法测量误差与土壤结构关系
其中：1
21
2ρρρρ+-=
k
从图8可以看出，当地网尺寸与上层土壤厚度可比时，误差较大；当两者相差较大时，误差较小。当下层土壤电阻率大于上层土壤电阻率时，测量结果偏小。当下层土壤电阻率是上层土壤电阻率的40倍以上时，测量结果偏小可达38%；当下层土壤电阻率小于上层土壤电阻率时测量结果偏大，最大偏差可达10%。 （2）水平方向两层土壤状况下0.618法测量误差
土壤水平分层时，0.618法测量所产生的误差决定于：分层界面到地网的距离b 与地网半径的比值及两层土壤电阻率的差值，见图9；及电流线与水平分界面的夹角，见图10。
图9：水平方向两层土壤状况下 0.618法测量误差与土壤结构关系
地网距水平分层界面越近，0.618法测量误差越大；电流线与土壤分界面垂直时误差较大，与分界面平行时误差为零。当电流极处于高电阻率土壤区时，测量结果偏大；当电流极处于低电阻率土壤区时，测量结果偏小。
表3：电位降法测杆塔接地电阻（电流极引线长度200m ） 电压极距离（m ）
接地电阻值（Ω）
变化率（%）
160 47.7 —— 140 37.7 -20.96 120 31.8 -15.65 100 26.7 -16.04 80 21.3 -20.22 60
13.45
-36.85
表3为采用电位降法测得的某杆塔接地电阻值，从数据可看出：采用电位降法找到的零电位区，就在0.618D GC 附近。所以，由于杆塔接地装置面积小，布线长度短，土壤不均匀对测试结果影响较小，采用0.618法直接测量能够满足测量精度要求。杆塔接地电阻可采用0.618法直接测量而不用考虑土壤不均匀所造成的影响。 3. 布线方向对测试结果的影响 表4：不同布线方向测试结果对比
测试结果 偏差 垂直输电线路方向布线 19.33Ω
6.57%
平行输电线路方向布线
18.06Ω
图10：0.618法测量相对误差与布线方向关系 （地网中心位于水平方向土壤分界面）
表4为某杆塔不同布线方向所测得的接地电阻值，从数据对比可以看出，不同布线方向对测量结果影响小于10%，能够满足工程测量精度要求，一般情况下，测量杆塔接地电阻时，可不用考虑布线方向对测量结果的影响。
在个别情况下，如果地中有部分或完全埋地的金属物体（如铁轨、水管或其它工业金属管道等），可能出现不同方向测试值偏差较大的情况。因此，当测试结果与相邻同地质条件杆塔接地电阻值相比，明显偏大或偏小时，应考虑改变电极布置方式，使布线方向与金属垂直，消除金属物体对测量结果的影响。
4.电压极、电流极引线间互感对测量结果的影响
两平行导线间的互感计算模型如图11所示，距离为D的两平行导体，土壤电阻率为ρ，则其中一根导线作为电流线以大地回流时，两导体之间的单位长度互感阻抗为：
)
/
(
10
)
ln
4
(4
2km
D
D
f
j
f
Z eΩ
?
+
=-
?
π
π
其中：ρ
80
=
e
D（m）称为等价镜像距离。
互感、土壤电阻率和导线间距三者间的关系如图12所示。两导线间的互感最大可达0.6Ω/km。
对于变电站、发电厂主接地网测量，由于地网接地电阻值较小（<0.5Ω），布线长度较长（数公里），必须考虑测量引线间的互感影响。但对于杆塔接地电阻测量，由于接地电阻值较大（几欧至几十欧），布线长度较短（100米至200米）其互感影响较小，可不用考虑。
因此，在进行杆塔接地电阻测试时，可将电流引线与电压引线并在一起收放线。一方面图11：两平行导线互感感抗计算模型
图12：两平行导体互感感抗
与土壤电阻率、导体距离关系
可以减少布线工作量，另一方面也在一定程度上减小了由于电流引线与电压引线曲折系数不一致而使电压极偏离0.618D GC所造成的测量误差。
5.钳表法测量误差
由钳表法测量原理所决定，钳表法测量值比接地电阻真实值偏大。其增量来源于两部份：其一：由于并联杆塔基数不够，造成测试回路附加电阻不可忽略。因此，在进行钳表法测量前，要确定测量所在线路区段中直接接地的避雷线上并联杆塔数量是否满足表1的要求。若不能满足表1要求，则不能用钳表法进行测量。
其二：测量值包括了杆塔接地引下线与接地装置的接触电阻、架空地线与杆塔的接触电阻、架空地线电阻、相邻杆塔的接地引下线与接地装置的接触电阻等。须说明的是，这些电阻也是雷电流泄放通道所经过的电阻，该值对杆塔耐雷水平评估更具指导意义，这是钳表法的优点之一；
五、云南电网杆塔接地电阻测量推荐方法及要求
从前面的分析对比，可以看到：在测量杆塔接地装置这类小地网时，0.618法与电位降法测量值基本相同，0.618法可以满足工程测试精度的要求。为减轻现场测试的工作量，可采用0.618法测量杆塔接地电阻。该方法应作为确定接地装置接地电阻是否超标的最终测试方法。30度夹角法的测量原理及限制条件与0.618法一样，但考虑到云南山区地形复杂，杆塔附近难有平坦开阔地带，要确定30度夹角比较困难，建议不采用30度夹角法进行测量；钳表法与0.618法相比，具有工作强度小、效率高、能有效检测接地引下线、避雷线联结好坏的优点，在测试方法正确的前提下，测量值较0.618法偏大，因此钳表法可作为杆塔接地电阻普测的测量方法，若测量值超标，再用0.618法复测。
1.0.618法要求
图13：0.618法测试接线图
0.618法试验接线如图13所示。
（1）试验前应查阅被测杆塔接地装置型号，明确接地装置放射线长度L。电流极引线长度至少3L，鉴于目前110kV及220kV杆塔接地装置射线长度一般为50米，最大不超过60米，建议电流极引线长度为200米；由于互感对杆塔接地电阻影响较小，为方便工作，可将200米电流线与160米电压线并在一起收放线，以减小收放线工作量。
（2）当采用三端子测试接线时，应注意从接地装置到接地电阻测试仪引线端子G的引线应尽可能短，以消除引线电阻带来的测量误差；
（3）测量前应拆除被测杆塔所有接地引下线，把杆塔塔身与接地装置之间的电气连接全部断开；
（4）应注意保持接地电阻测试仪各接线端子、电极和接地装置等电气连接位置的接触良好；
（5）布线方向可根据杆塔所处位置，以便于布线为原则视实际情况确定。但若测试数据与历史数据或相邻同地质条件杆塔接地电阻值比较有较大差异时，应考虑更换布线方向进行复测。
2.钳表法要求
钳表法测接线如图6所示。
（1）测试前应明确被测杆塔所在的输电线路具有与杆塔连接良好的避雷线，且多基杆塔的避雷线直接接地。测试杆塔所在线路区段中直接接地的避雷线上并联的杆塔数满足表1的规定。不能满足表1规定的不能用钳表法测量；
（2）被测杆塔的接地装置应只保留一根接地引下线与杆塔塔身相连，其余接地引下线均应与杆塔塔身断开。对于杆塔各脚接地装置未联在一起的，应用导线将断开的其它接地线与被保留的接地线并联，将杆塔接地装置作为整体进行测试。当测试值明显偏小（小于1 ）时，应注意确认其余接地引下线是否与杆塔塔身完全断开，因为当有两根接地引下线与杆塔塔身相连时，钳表法测到的是两接地引下线间的回路电阻，而非接地装置接地电阻；
（3）测量前应使用标配精密环路电阻对钳表进行自检，测量时应注意保持钳口清洁，防止夹入野草、泥土等影响测量精度。测试时应注意使接地线居中，并尽可能垂直于钳口所在平面。
六、云南电网杆塔接地电阻测量作业程序
1.步骤一：作业准备
包括测试设备准备及资料准备。
测试设备准备工作主要包括：检查测试设备是否在检定有效期内；开机检查是否正常；测试线、接地桩、皮尺、工具等准备、使用标配精密环路电阻对钳表进行自检；
（试研院使用的仪表：C.A6415钳形地阻仪，法国C.A公司生产；SATURN GEO接地电阻测试仪，瑞士莱姆公司生产；仅供参考。）
资料准备工作主要包括：确定被测杆塔所在线路避雷线直接接地情况是否满足钳表法测试要求；确认被测杆塔接地装置放射线长度；
2.步骤二：使用钳表测量
若测量结果合格，则进行下一基杆塔测试，若不合格进行步骤三；
3.步骤三：使用0.618法测量
若测试结果合格，则判断是接地引下线与杆塔连接处缺陷，应对接地引下线作除锈处理，并拧紧连结螺栓；处理完毕后再次用钳表进行测试，若合格则进行下一基杆塔测量，若仍不合格，则判断是避雷线与杆塔接触不良，应在适当时候登杆检查。
若测试结果仍不合格，则应更换塔角接地点再次测量，若合格则说明原塔角接地引下线与地网连接不良，应开挖检查并处理。若仍不合格，则确认该基杆塔接地电阻不合格。需采取措施对接地网进行改造
测试过程中应注重相邻同土壤构造杆塔接地电阻值的比较，若发现测试值有明显偏差，应改变布线方向，进行复测。
杆塔接地电阻测量作业流程
