目录
一、前言 (2)
二、锅炉基本特性 (2)
1.主要工作参数 (2)
2.设计燃料 (3)
3.安装和运行条件 (4)
4.锅炉基本尺寸 (4)
三、锅炉结构简述 (4)
1.炉膛水冷壁 (5)
2.高效蜗壳式汽冷旋风分离器 (6)
3.锅筒及锅筒内部设备 (7)
4.燃烧设备 (8)
5.过热器系统及其调温装置 (10)
6. 省煤器 (11)
7. 空气预热器 (11)
8. 锅炉范围内管道 (12)
9. 吹灰装置 (12)
10. 密封装置 (12)
11. 炉墙 (12)
12. 构架 (13)
13．膨胀系统 (14)
14．锅炉水压试验 (14)
15. 锅炉过程监控 (14)
四、性能说明 (16)
一、前言
我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO
、
2 NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一，为此2012年国家颁布了火
<100 mg/m3、电厂大气污染物排放标准GB13223-2011，要求新建锅炉烟气有害气体排放中SO
2 <100 mg/m3；2014年已在全国主要省区逐步推广，并推广到全国。2015年国家又颁布了NO
x
环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，仅作为炉内临时石灰石脱硫之用。
二、锅炉基本特性
1、主要工作参数
额定蒸发量 65 t/h
最大连续蒸发量 100 t/h
额定蒸汽温度 540 ℃
额定蒸汽压力（表压） 9.8 MPa
给水温度 215 ℃
锅炉排烟温度～138 ℃
排污率≤2 %
空气预热器进风温度 30 ℃
锅炉计算热效率 91 %
一、二次风量比 50：50
循环倍率 20 ～ 25
2、设计燃料
（1）煤质分析资料：
工业分析：固定碳，Fc%:40.90，
入炉给煤粒度：煤的入炉粒度要求：粒度范围0～8mm，50%切割粒径d50=2mm。
研究证明，循环流化床锅炉的流化风量的大小是影响NOx原始排放的因素之一。流化风量越大，NOx原始排放量就越高；反之亦然。而入炉煤的颗粒度的大小又影响流化风量的大小；入炉煤颗粒度d
越大，所需流化风量就越大，反之亦然。因此要求：粒度范围0～
50
=2mm，8mm颗料度所占的比例要<5%，详见附图。
8mm，50%切割粒径d
50
（2）点火及助燃用油
采用床下点火，点火及助燃用#0号轻柴油
2.9 锅炉给水质量标准
硬度u mo1/L
氧含量≤7 u g/L
铁含量≤30 u g/L
铜含量≤5 u g/L
石燃气及轻柴油产物含量mg/L
氨及其化合物含量≤30 u g/L
PH值9.2-9.6
硅酸化合物含量≤20 u g/L
锅炉给水质量标准符合GB12145《火力发电机组及蒸汽动力设备水汽质量》3、安装和运行条件
地震烈度抗震设防烈度为7度
4、锅炉基本尺寸
炉膛宽度（两侧水冷壁中心线间距离） 6530mm
炉膛深度（前后水冷壁中心线间距离） 3570mm
锅筒中心线标高 36200mm
锅炉顶板标高 37700mm
运转层标高 7000mm
锅炉宽度（两侧柱间中心距离） 7800mm
锅炉深度（柱Z
1与柱Z
4
之间距离） 14580mm
三、锅炉结构简述
锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。锅炉运转层以上露天，运转层以下封闭，在运转层7m标高设置混凝土平台。炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组省煤器及一、二次风各两组空气预热器。
本锅炉采用无锡华光锅炉股份有限公司最新型的低氮燃烧、低能耗循环流化床锅炉技术，结合我公司多年来生产循环流化床锅炉的经验，是无锡华光锅炉股份有限公司开发的第三代循环流化床锅炉产品。在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。一次风机送出的空气经一次风空气预热器预热后由左
右两侧风道引入点火燃烧器后进入水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。炉膛内的烟气(携带大量未燃尽碳粒子)在炉膛上部进一步燃烧放热。离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。由于采用了新型低氮燃烧循环流化床技术，通过低床温、低氧量、薄料层、分级送风等运行手段，能显著抑制低烟气中N0x的生成，显著降低鼓风机的厂用电率，因而它更能适合日益严格的国家环保和节能减排的要求。
锅炉的水、汽侧流程如下：
给水经过水平布置的三组省煤器加热后进入锅筒。锅筒内的锅水由集中下降管、分配管进入水冷壁下集箱、上升管、上集箱，然后从引出管进入锅筒。锅筒内设有汽水分离装置。饱和蒸汽从锅筒顶部的蒸汽连接管引至汽冷旋风分离器，然后依次经过尾部汽冷包墙管、低温过热器、一级喷水减温器、炉内屏式过热器、二级喷水减温器、高温过热器，最后将合格的过热蒸汽引向汽轮机。
1. 炉膛水冷壁
考虑到合理的炉膛流化速度，炉膛断面尺寸设计加大，炉膛四周由管子和扁钢焊成全密封膜式水冷壁。前后水冷壁下部密相区处的管子与垂直线成一夹角，构成上大下小的锥体。锥体底部是水冷布风板，布风板下面由后水冷壁管片向前弯与二侧墙组成水冷风室。
后水冷壁上部管子在炉膛出口处向分离器侧外突出形成导流加速段，下部锥体处部分管子让出二只返料口。前水冷壁下方有3只加煤口，侧水冷壁下部设置供检修用的专用人孔，炉膛密相区前后侧水冷壁还布置有二排二次风喷口。
前、后、侧水冷壁分成四个循环回路，由锅筒底部水空间引出2根φ377×25集中下降管，通过16根φ133×10的分散下降管向炉膛水冷壁供水。其中两侧水冷壁下集箱分别由3根分散下降管引入，前后墙水冷壁下集箱分别由5根分散下降管引入。两侧水冷壁上集箱相应各有4根φ133×10连接管引至锅筒，前后墙水冷壁上集箱有10根φ159×12引出。
水冷壁系统的集箱除前后上集箱合并成φ325的集箱外，其余均为φ219×25。
炉膛水冷壁回路特性表：
水冷壁、集箱、连接管的材料均为20G/GB5310。
为了运行、检修需要，水冷壁上设置了人孔、看火孔、温度测点、炉膛压力测量孔。水冷壁顶部设置了6只检修绳孔。
整个水冷壁重量由水冷壁上集箱的吊杆装置悬吊在顶板上，锅炉运行时水冷壁向下热膨胀，最大膨胀量135mm。
2. 高效蜗壳式汽冷旋风分离器
（1）分离器是循环流化床锅炉的重要组成部件，本锅炉采用的是中科院工程热物理研究所的高效蜗壳式汽冷旋风分离器专利技术，在炉膛出口布置两只汽冷旋风分离器，用管子和鳍片组成膜式壁作为旋风分离器的外壳，并采用蜗壳进口的方式形成结构独特的旋风分离器。具有分离效率高和强化燃烧的优点。旋风分离器将被烟气夹带离开炉膛的物料分离下来。通过返料口返回炉膛，烟气则流向尾部对流受热面。（2）包覆分离器的汽冷受热面能够有效吸收物料后燃所产生的热量，防止返料器内高温结焦，扩大煤种的适应性，同时由于耐火层薄还可以缩短锅炉的启动时间。
（3）分离器内表面焊有密排抓钉，并浇注一层60mm厚的特种耐磨可塑料，使整个分离器的内表面得到保护，从而使分离器具有较长的使用寿命。
（4）分离器出口管采用高温耐热合金制造，材质为16Cr25Ni20Si2。
（5）分离器入口开设检修门，并保证其密封性。
（6）返料器和立管内设有热电偶插孔及观察窗，以监视物料流动情况。
（7）汽冷旋风分离器做为过热器受热面的一部分。
3. 锅筒及锅筒内部设备
锅筒内径Ф1600mm，厚度为90mm，封头厚度为90mm，筒身长约8400mm，全长约 10266 mm，材料为P355GH。
锅筒正常水位在锅筒中心线以下180mm，最高水位和最低水位离正常水位各50mm。
锅筒内采用单段蒸发系统布置有旋风分离器、清洗孔板和顶部百叶窗等内部设备。
锅筒给水管座采用套管结构，避免进入锅筒的给水与温度较高的锅筒壁直接接触，降低锅筒壁温温差与热应力。
锅筒内装有22只直径为Ф315mm的旋风分离器，分前后两排沿锅筒筒身全长布置，汽水混合物采用分集箱式系统引入旋风分离器。每只旋风分离器平均负荷为4.5吨/时。
汽水混合物切向进入旋风分离器，进行一次分离，汽水分离后蒸汽向上流动经旋风分离器顶部的梯形波形板分离器，进入锅筒的汽空间进行重力分离，然后蒸汽通过清洗孔板以降低蒸汽中携带的盐份和硅酸根含量，经过清洗后的蒸汽再经过顶部百叶窗和多孔板又进行二次汽水分离，最后通过锅筒顶部饱和蒸汽引出管进入过热器系统。清洗水量取百分之百的锅筒给水，清洗后的水进入锅筒的水空间。
为防止大口径下降管入口产生旋涡和造成下降管带汽，在下降管入口处装有栅格及十字板。
此外，为保证良好的蒸汽品质，在锅筒内装有加药管和连续排污管，为防止锅筒满水，还装有紧急放水管。
锅筒上设有上下壁温的测量点，在锅炉启动点火升压过程中，锅筒上下壁温差允许最大不得超过50℃。同样，启动前锅炉上水时为避免锅筒产生较大的热应力，进水温度不得超过70℃，并且上水速度不能太快，尤其在进水初期更应缓慢。
锅筒采用两个支架，悬吊在顶板梁下，吊点对称布置在锅筒两端，相距7800mm。
4. 燃烧设备
燃烧设备主要有给煤装置、排渣装置、布风装置和点火系统及返料回灰系统。
（1）给煤装置
本锅炉给煤机由用户自理。
给煤机与落煤管通过膨胀节相连，解决给煤机与炉膛水冷壁之间的膨胀差(膨胀值115mm)。给煤装置的给煤量应能够满足在一台给煤装置故障时，其余2台给煤装置仍能保证锅炉100%额定出力。一定粒度的燃煤经给煤机进入布置在前墙的三根400×250间距为～1.96m的落煤管，落煤管上端有送煤风，下端靠近水冷壁处有播煤风，给煤借助自身重力和引入的送煤风沿着落煤管滑落到下端在距布风板1350mm处进入炉膛。给煤量通过改变给煤机的转速来调整，给煤机内通入一次风冷风作为密封风，由于给煤管内为正压（约有5000Pa的正压），给煤机必须具有良好的密封，故应在给煤机上设置密封风。
播煤风管连接在每个落煤管的端口，并应配备风门以控制入口风量。
（2）布风装置
风室由向前弯的后水冷壁及两侧水冷壁组成，风室内浇注100mm厚的中质保温混凝土。防止点火时鳍片超温，并降低风室内的水冷度。
燃烧室一次风从左右两侧风道通过点火装置引入风室。风室与炉膛被布风板相隔，布风板系水冷壁与扁钢焊制而成，其上均匀布置风帽。一次风通过这些风帽均匀进入炉膛，流化床料。风帽采用耐磨耐高温铸钢。为了保护布风板，布风板上的耐火浇注料厚度为150 mm。
（3）排渣装置
煤燃烧后的灰分别以底渣形式从炉膛底部排出和以飞灰形式从尾部排出。煤的种类、粒度和成灰特性等会影响底渣和飞灰所占份额。就本锅炉设计煤种和粒度要求而言，按底渣占总灰量的30%、飞灰占总灰量的70%。
底渣从水冷布风板上的两根φ219水冷放渣管排出炉膛，放渣管可接冷渣机，每台冷渣机按3t/h冷渣量配置，水冷放渣管中的水参与锅炉水循环，不需另接冷却水源。
底渣通过冷却输送装置，可实现连续排渣。出渣量以维持合适的风室压力为准。通常运行时的风室压力为5500~7500Pa。一般来讲定期排渣的大渣含碳量较低，能小于2%，而连续排渣的大渣含碳量会有所升高。
（4）给石灰石
本台锅炉按不添加石灰石脱硫设计，仅在返料腿处预留石灰石接口，建议用户使用尾
部脱硫。
（5）二次风装置
二次风通过分布在炉膛前后墙上的二次风管喷嘴分别送入炉膛下部不同高度的空间。喷口风速＞50m/s。运行时二次风压一般为5000~6500Pa
为了精确控制风量组织燃烧，降低NOx原始排放量，一、二次风总管上均应由设计院设计电动风门及测风装置。
（6）床下点火燃烧器
两台床下点火燃烧器并列布置在炉膛水冷风室后侧。由点火油枪、高能电子点火器及火检装置组成。点火油枪为机械雾化，燃料为0#轻柴油。每支油枪出力400kg/h，工作油压2.5Mpa，油枪所需助燃空气为一次风。空气和油燃烧后形成850℃左右的热烟气。从水冷风室上的布风板均匀送入炉膛。为了便于了解油枪点火情况，点火燃烧器设有观察孔。
点火用油量及风量：
油枪工作油压： 2.5MPa
每只油枪喷油量：Q=400Kg/h
点火总风量27200Nm3/h
其中混合风13400Nm3/h
点火启动时，风室内温度监视采用直读式数字温度计，冷态启动时间一般6小时。
锅炉冷态启动顺序如下：首先在流化床内加装启动惰性床料，粒径0～5mm，并且使床料保持在微流化状态，启动高能点火器，把油点燃，850℃左右的热烟气通过水冷布风板进入流化床，加热床料。床料在流化状态下升至550℃以上，维持稳定后开始投煤。可先断续少量给煤，当床料温度持续上升后，加大给煤量并连续给煤直到锅炉启动完毕。
（7）返料回灰系统
旋风分离器下接有返料器，均由钢外壳与耐火材料衬里组成，耐火材料分内、外二层结构，里层为高强度耐磨浇注料，外层为保温浇注料。
返料器内的松动风与返料风采用高压冷风，由小风帽送入，松动风与返料风的风帽开孔数量有差别，返料风大，松动风小，并采用分风室送风。小风帽的材质为
ZG40Cr20Ni9Si2NRe，入口风管母管上要装设流量计、压力计和风量调节阀门。
5. 过热器系统及其调温装置
锅炉采用辐射和对流相结合，并配以二级喷水减温器的过热器系统。
饱和蒸汽从锅筒由6根Φ133×10的管子引至旋风分离器下环行集箱，蒸汽经膜式壁上行到上环行集箱后引至尾部包墙的两侧上集箱，随后下行，流经两侧过热器包墙。再由转角集箱进入后包墙、顶包墙和前包墙，前包墙出口下集箱作为低温过热器入口集箱，低温过热器Φ32×4光管顺列布置。为减少磨损，一方面控制烟速，另一方面加盖防磨盖板。过热蒸汽从低温过热器出来后，经连接管进入一级喷水减温器进行粗调，减温可以通过调节减温水量来实现。过热蒸汽经一级减温后进入屏式过热器，屏式过热器布置在炉膛上部，使屏过不会产生磨损，再经连接管交叉后引至二级喷水减温器进行细调，最后经高温过热器加热后引入出口集箱。减温水调节范围控制在减温水设计值的50～150%以内。主蒸汽出10V、DN225。
口电动闸阀P
w54
防磨结构上采用如下布置形式：
（1）高、低温过热器管均采用顺列布置，第1排管子加防磨盖板，弯头也有防磨板，防止磨损。
（2）屏式过热器采用膜式过热器，仅受烟气纵向冲刷，在屏式过热器的下部浇注耐磨浇注料，距布风板距离大于10米。
6. 省煤器
（1）尾部竖井烟道中设有三组光管省煤器，错列布置，具有较好的抗磨性能。省煤器管的材质为20G/GB5310高压锅炉管。
（2）省煤器管束最上排装设防磨盖板，蛇形管弯头与四周墙壁间装设烟气挡板。
（3）在锅筒和下级省煤器之间设有再循环管道，以确保锅炉在启动过程中省煤器有必要的冷却。
（4）锅炉尾部烟道内的省煤器管组之间，均留有人孔门，以供检修之用。
（5）省煤器出口集箱设有排放空气的管座和阀门，省煤器入口集箱上设有两只串联DN20的放水阀。
（6）上下级省煤器之间布置留有供SCR脱硝设备安装空间。
7. 空气预热器
（1）在省煤器后布置2组空气预热器，分别加热一次风和二次风。采用卧式顺列布置。两组之间均留有800 mm以上的空间，便于检修和更换。
（2）空气预热器管子迎风面前排管子采用厚壁管。
（3）每级空气预热器及相应的连通箱均采用全焊接的密封框架，以确保空气预热器的严密性。
（4）空气预热器下组采用耐腐蚀的搪瓷管。
8. 锅炉范围内管道
本锅炉给水操纵台的布置及给水操纵台至省煤器的管路由设计院布置，我公司提供阀门。
给水操纵台为两路管道给水。
给水通过给水操纵台从锅炉两侧引入省煤器进口集箱。
锅筒上装有各种监督、控制装置，如装有两只高读双色水位表，二个低读电接点水位表，三组平衡容器。二只安全阀以及压力表、连续排污管、紧急放水管、加药管、再循环管、自用蒸汽管等管座。
定期排污设在集中下降管下端以及各水冷壁下集箱。
主汽集箱上装有生火和反冲洗管路，2个安全阀，以及压力表、疏水、放气、旁路等管座。
此外，在减温器和主汽集箱上均装有供监测和自控用的热电偶插座。为了监督运行，装设了给水、锅水、饱和蒸汽和过热蒸汽取样装置。
在主汽集箱的右端装有电动闸阀，作为主蒸汽出口阀门。
9. 吹灰管孔
为了清除运行过程中受热面上的积灰，保证锅炉的效率和出力，本锅炉在尾部烟道侧墙上预留了吹灰管孔。
10. 密封装置
本锅炉的顶棚管及包墙管的管子与扁钢焊接组装成膜式壁出厂，工地安装时再将各组件拼接在一起构成与炉膛水冷壁一样的全密封型壁面。尾部烟道对流过热器蛇行管穿出处，管子上加护罩与密封罩焊接，以加强密封效果。
顶棚管、水冷风室与侧水冷壁之间的密封采用密封填块加焊折板的结构。工地安装时应尽量在地面组装时将密封填块先焊好。
分离器与炉膛及尾部烟道之间的联接、屏式过热器穿过炉顶处均采用耐高温非金属膨胀节。返料器下端采用耐高温不锈钢金属膨胀节。
11. 炉墙
炉膛、汽冷分离器及尾部包墙均采用膜式壁结构，管壁外侧为保温材料并罩上梯形波纹外护板。炉墙上设有人孔门、观察孔和测量孔。炉膛内密相区四周、分离器内、料腿、返料器等磨损严重区域采用敷设高温耐磨浇注料、可塑料、内衬等措施。分离器出口联接烟道、省煤器外采用轻型护板炉墙。
炉墙厚度如下：
炉膛和包墙管： 200mm
分离器： 200mm
分离器出口联接烟道： 350mm
省煤器: 240mm
12. 构架
锅炉为室外布置，锅炉本体采用全钢构架，构架承受以下主要荷载：锅炉前部、中部、尾部的全部悬吊重量，尾部的支撑重量，锅炉本体管道和检修的有效荷载，锅炉房范围内各汽水管道烟风管道、运转层平台的局部荷载，司水小室、炉顶轻型屋盖及炉顶单轨吊的荷载。
（1）各承重梁的挠度与本身跨度的比值不超过以下数值：
大板梁： 1/850
次梁： 1/750
一般梁： 1/500
空气预热器支撑大梁： 1/1000
（2）平台和扶梯为栅格式，有足够的强度和刚度，运转层大平台的活荷载为8KN/m2；
检修平台的活荷载为4KN/m2；其余各层平台的活荷载为2.5KN/m2；扶梯的活荷载
2KN/m2，平台宽度1m。护脚板高度≥100mm，扶梯斜度45°，扶梯宽度800 mm。
平台、楼梯已按运行和检修需要设置，兼顾到避开锅炉本体管道、烟风道、空气
预热器等部件能抽出检修。
（3）锅炉钢结构采用框架式全钢结构，以适应7度地震，Ⅱ类场地区域。
（4）锅炉各部件及相互之间有一定的膨胀间隙，可防止受热面由于膨胀受约束而变形。
（5）水冷壁四周外侧沿高度方向设置刚性梁，增加膜式壁刚度及承受炉内压力波动的能力，刚性梁设计按8.7KPa考虑。
（6）本体炉墙范围的外护板设计采用彩色波纹板。波纹板之间采用拉铆钉结构连接固定。
13．膨胀系统
根据锅炉结构布置及支承系统设置膨胀中心，锅炉炉膛水冷壁、旋风分离器及尾部包墙全部悬吊在顶板上，由上向下膨胀，整台锅炉由前向后设置三个膨胀中心：炉膛中心线、旋风分离器中心线及尾部烟道中心线。炉膛左右方向通过标高11.7m、22.1m两道刚性梁平台与刚性梁间的限位装置，使其以锅炉中心线为零点向左右两侧膨胀，旋风分离器及立管上设置导向装置，让分离器分别向下、向外膨胀，尾部受热面则通过标高26.1m刚性梁上的限位装置使其以锅炉对称中心线为零点向两侧膨胀，空气预热器则以自己的支承面为基础向上、向前及向两侧膨胀。
14．锅炉水压试验
锅炉整体水压试验压力为13.4Mpa，水压试验水温为30～70℃，环境温度在5℃以上，水压试验的升压速度≯0.3MPa/min，水压结束后，泄压速度≯0.5MPa/min。
15．锅炉过程监控
循环流化床锅炉与煤粉炉相比，在汽水侧的控制方式上基本相同。但在燃烧控制上却存在很大差异。差异最大的是循环流化床锅炉特有的循环物料的监测调节及联锁保护。
循环流化床锅炉属于低温燃烧，它的火焰特征比煤粉炉差的很多。所以，它不设置炉膛火焰监视系统（床下油点火装置例外）。而更注重对炉膛的床温、床压的控制，以及风煤比的监视、调节与联锁保护，注重对影响物料流化、循环、燃烧的各股风量的监控，从而确保建立一个稳定的循环量，保证锅炉的燃烧与灰平衡、热平衡。
在热工控制方面，CFB锅炉有别于煤粉锅炉的主要方面有：
1.闭环控制系统增加了下列内容：
（1）床温调节系统：
（2）床压调节系统；
排放调节系统；
（3） SO
2
2.联锁保护系统添加了以下功能：
(1)主燃料跳闸联锁增加一次风量低于最小值（炉内床料流化丧失）、高压风机出口压
力低于最小值（回料阀物料流化丧失）以及风、燃料比低于最低值达2min以上等
反映热物料循环破坏而引起主燃料跳闸的条件。
(2)增设投切燃料的床温联锁功能（相当于煤粉锅炉的投煤粉喷嘴的点火能量支持条
件）。
(3)炉膛清扫逻辑中增加了“停炉后，若床温足够高时，可以不经过炉膛清扫直接复
归MFT继电器”功能，以此充分利用了CFB锅炉热物料的蓄热，不经炉膛清扫直
接热态启动。
(4)当出现分离器入口或出口烟温大于480℃的情况，由于CFB炉内存在大量的热物
料，若汽包水位过低跳闸时，会造成水冷壁冷却不足；若过热器流量小于10%，
且出入口汽压降小于11KPa时，会造成过热器冷却不够，这两种状况都会引起过
热保护动作，即将一次风机入口导叶关至0，且将风量主控切至手动。
(5)由于CFB锅炉的风机数量多，它的风机联锁更加复杂。
3.监测系统中的一些参数测量难度较大
（1）床温测量；
（2）床压测量；
（3）用于流化、燃烧的各个风量的测量。
本锅炉燃烧系统调控的基本原则是：按负荷要求调整给煤量；调煤的原则是加煤前先加风，减煤后再减风。按负荷、煤和氧量调一、二次风总风量，一次风保证物料流化和维持一定的物料循环量，通过调整一、二次风比例控制炉膛温度，调整引风机开度控制炉膛出口的负压值。
除常规煤粉锅炉的自动或联锁保护装置外，根据循环流化床锅炉的特点，增加以下要求：
（1）料层压差--将布风板下风室压力和密相区顶部压力接入压差计，作为燃烧控制和排渣的一项参数。
（2）悬浮段差压—将密相区顶部压力和炉膛出口压力接入差压计，作为锅炉循环物料量控制的一项参数。
（3）密相区内安装带有防磨套管的热电偶来监视温度，热电偶露出炉墙的长度为150～200mm，在控制室内用数字显示温度。
四、性能说明
本锅炉除前述基本特点，还具有以下特殊性能：
1. 超负荷能力
本锅炉在设计时充分考虑了锅炉的超负荷能力，最大连续蒸发量为100t/h，并具有短时10%的超负荷能力。尽管设计时已对炉膛、受热面、汽水分离设备、燃烧设备等作了充分考虑和精心安排，但仍需指出不希望锅炉超负荷运行，否则锅炉的技术经济性能与设计工况可能会出现一定的偏离，甚至影响锅炉的使用寿命。
2. 调温能力
为保证锅炉蒸发量在100%B-MCR范围内、过热汽温达到540℃，同时兼顾超负荷时调节能力，本锅炉设计最大喷水量约为8.1t/h。当负荷低于50%可在保证燃烧稳定的前提下通
过适当加大风量，提高炉膛出口过剩空气系数α使汽温达到要求。（额定负荷时α=1.16）3．负荷能力
本锅炉的设计煤种为烟煤，在燃用设计煤种时锅炉能够在40～100%额定负荷范围内稳定燃烧。
4．锅炉出口原始SO2排放浓度（煤的硫含量不大于0.8%）不大于_2500_mg/Nm3；
锅炉出口原始（NO X）排放浓度不应大于_120_mg/Nm3(按基准氧6%计)，
5.锅炉尾部粉尘排放浓度（不脱硫，设计煤种）不大于30 g/Nm3
6. 锅炉烟风阻力、流量统计：
以上烟气侧是指锅炉末级空预器出口端，一、二次风侧是指锅炉一、二次空预器进口端，流量均为标准工况，数据均未考虑备用系数。选择风机时还应考虑风道及除尘器的阻力和烟、风道的漏风量。
7.锅炉本体汽水阻力：
汽侧总阻力：0.9 MPa
水侧总阻力：0.3 MPa
8.锅炉本体水容积：
满水（水压）时：约90 m3
运行时：约65 m3
9.锅炉各部位出口过量空气系数：
炉膛： 1.16
汽冷分离器： 1.16
高温过热器： 1.16
低温过热器： 1.16
省煤器： 1.18
空气预热器： 1.21
2、过热器壁温计算结果
17
18 3、燃煤粒度分布曲线
YG-48/9.2-T型锅炉 使用说明书 图号：38300-0-0 编号：383800 SSM 编制： 校对： 审核： 标审： 审定： 济南锅炉集团有限公司 2007年4月
目录 一、概述 二、锅炉机组启动应具备的条件 三、锅炉机组启动前的检查与准备 四、锅炉机组启动 1、锅炉通风 2、锅炉冷启动 3、锅炉热启动 4、锅炉的升压操作 五、启动要求及注意事项 六、锅炉运行 1、锅炉正常运行 2、生物质点火的调节 七、停炉 1、正常停炉 2、紧急停炉 3、临时停炉 4、锅炉保温 5、锅炉疏水 八、停炉保护 九、故障处理 1、锅炉系统的停炉瓮中保护 2、低压循环系统的停炉保护 3、烟气系统的停炉保护 4、各部件的停炉保护 十、启动中的组织与分工 十一、检验及维护保养
一、前言 本锅炉是采用国外先进的生物燃料燃烧技术的48T/H振动炉排高温高汽锅炉。锅炉为高温、高压参数自然循环炉，单锅筒、单炉膛、平衡通风、室内布置、固态排渣、全钢构架、底部支撑结构型锅炉。 锅炉安装完毕后的首次启动，是对锅炉整套系统设计、安装的一次全面检查，通过试运，暴露和消除设备的缺陷和问题，为机组投产做好准备，通过启动如烘炉、煮炉、吹管等，使运行人员通过操作设备，熟悉系统，积累经验，检验各种连锁保护、自动系统投入率，同时也是结燃烧系统、给料、除尘、除渣、辅机等的一次运行考核。在整定安全阀等工作结束后，转入七十二小时试运。 本说明书主要是根据生物质燃料锅炉燃烧特点提出的特殊要求。锅炉的水、汽、电气等控制，按有关规定执行。 二、锅炉机组启动应具备的条件 1、试运的现场条件 （1）场地基本平整，消防、交通及人行道路畅通。厂房各层场面起码应做好粗地面，最好使用正式地面，试运现场应有明显标志和分界，危险区应有围栏和警告标 志。 （2）试运区施工脚手架全部拆除，现场清扫干净，保证运行安全操作。 （3）试运区的梯子、步道、栏杆、护板应按安装完毕，正式投入使用。 （4）排水沟道畅通、沟道及孔洞盖板齐全。 （5）试运范围的工业、消防及生活用水系统应能够投入正常使用，并备有足够的消防器材。 （6）试运现场具有充足的正式照明。事故照明应能在故障时及时自动投入。 （7）各运行岗位都应有正式的通讯装置。根据试运要求增设临时岗位，并应有可靠的通讯连络设施。 （8）要加强锅炉房内的防冻措施。 （9）要保证料仓及其他建筑物的通风。 2、下列系统中的设备、管道、阀门等安装完毕，保温完成。 锅炉范围内管道、汽水系统、疏放水、放汽系统、加药系统、辅用蒸汽系统、排污系统。 3、下列设备经调试合格 （1）送风机、引风机经调试结束并符合要求。 （2）热工测量、控制和保护系统的调试已符合点火要求。 （3）锅炉安全系统必须满足安全点火、运行的条件，所有旁路上的安全系统必须注明。如果安全系统不满足运行，DCS系统能够自动停止锅炉运行。 4、组织机构、人员配备和技术文件准备 （1）电厂应按试运方案措施，配备各岗位的运行人员及试验人员。并有明确的岗位责任制，运行操作人员应培训合格，并能胜任本岗位的运行操作和故障处理。 （2）施工单位应根据试运方案措施要求，配备足够的维修人员，并有明确的岗位责任制。维护检修人员应了解所在岗位的设备（系统）性能，并能在统一指挥下 胜任检修工作，不发生设备、人身事故和中断试运工作。 （3）施工单位应备齐参加试运设备（系统）的安装验收签证和分部试运记录。 （4）施工单位编制的调整试运方案措施，经试运指挥部审定后，应打印完毕，并分
目录 第一部分锅炉概述1 一、结构简介1 二、性能特点3 第二部分锅炉点火及运行 (4) 一、烘炉、煮炉前的检查 (4) 二、烘炉程序 (4) 三、煮炉程序 (6) 四、锅炉点火运行前的检查工作 (8) 五、点火 (14) 六、升温 (15) 七、锅炉运行程序 (16) 八、炉排运行程序 (20) 九、调整安全阀 (22) 十、锅炉排污 (22) 十一、锅炉吹灰 (24) 十二、停炉程序 (25) 第三部分锅炉检查、保养 (26) 一、日常检查与保养 (27) 二、定期检查与保养 (27)
三、年度检查保养28 四、停炉保存 (29)
第一部分锅炉概述 一、结构简介： DC系列锅炉是从澳大利亚马克西塞姆锅炉制造引进全套技术、生产的具有世界先进水平的工业锅炉。锅炉分为两大部分，即上部锅炉本体、下部鳞片式链条炉排，这两大件及炉排左侧立式高支承架在基础上就位后连接配套辅机，安装管道、阀门、仪表，然后接通水、电即可投入运行。 (一)结构特点： 1．本系列产品为“D”型布置，从锅炉前部看，右侧上部为炉膛、下部为燃烧设备，左侧上部为对流管束本体、下部为立式高支承架、落灰斗及螺旋除灰机。 2．炉膛四周及顶部由膜式水冷壁构成，水冷壁下部与前、后、左、右集箱相连通，炉膛左侧后部为烟气出口，烟气经180。转弯进入转向烟室，再流向炉体前部进入对流管柬，一次冲刷对流管束排出炉体。在对流管束中沉降的烟尘落到落灰斗中，再由螺旋除灰机输送到出渣机。若炉膛中带后拱，则烟气从后拱上方进入燃尽室，再由燃尽室左侧后部出口进入转向烟室。 3．燃烧设备采用鳞片式链条炉排，一次风从炉排右侧空气总风箱底部进入，由总风箱分配到各个横向风道，再由风道进入各个风室。炉链采用后轴驱动。 4．燃煤从煤斗上部送入，经煤闸门进入前拱下方，进行着火燃烧，在炉膛中部达到旺盛燃烧，炉渣从炉排后部排入出渣机槽，由出渣机排出炉体。
116MW 热水锅炉安装、使用说 明书 09XL116-00 编 X 门供热站 制： 校 XXX 对： 审 核：XXX 打印：XX 项目部
第一部分产品说明 本锅炉为单横锅筒链条排水管锅炉，循环方式为强制循环。一锅炉规范1. 设计参数： 额定供热量：116MW 工作压力： 回水温度：70 C 出水温度：130C 设计循环水流量：h 燃烧方式：层燃 炉排有效面积：155.3m2 设计效率：% 额定工况下本体水阻力： 锅炉本体水容积：123m3 适用燃烧：H类烟煤，V> 25% 设计煤种： 碳：% 氢：% 氧：% 氮：% 硫：% 水：% 灰：% 低位发热值：Kg 颗粒度：0~ 3mm不大于30%，最大粒度不大于30mm。
2. 配套辅机： 鼓风机： Q=213090m3/h H=2766Pa N= KW n= 引风机：由烟道阻力及选用的除尘器阻力决定。 Q=391865 m3/h H=1886Pa(烟道阻力) N二按选择的除尘器型式而定 3. n= 水质要求 锅炉给水应澄清，清彻无色，补给水和循环水品质应符合GB1576 《工业锅炉水质》的规定。 补给水： 悬浮物 < 5mg/L 总硬度 < L PH(25C) > 7 含油量 < 2mg/L 溶解氧< L 循环水： PH（25C） 10 ?12 含油量 溶解氧二．锅炉结构简介（参见附图） 1.锅筒及锅内装置本锅炉是带锅筒的强制循环层燃链条炉排热水锅炉。该锅炉布置单个不受热
的锅筒，锅炉的锅筒横向布置。锅筒直径为1600mm,壁 厚为18mm,筒体直段长度为7525mm （两段）,采用材料为20g。在锅筒两端封头上各开有一个300X 400的人孔以供检修用。锅炉运行时是满水操作, 回水由锅筒前部进水集箱经回水引水管及回水分配管加入锅筒, 在锅筒内前后部由隔板分开, 热水由锅筒顶部经集水管及热水引出关引出锅筒。由锅筒出来的热水进入通道后壁下集箱, 经旗式受热面进一步加热后进入出水集箱，对外输出130C的热水。该锅 炉水循环系统分为二套：即炉膛部分的全部上升的强制水循环系统和通道后壁旗式受热面的全部上升的强制水循环系统。这样充分保证了炉膛水循环的可靠性，同时，将经过炉膛充分吸热的104C左右的中 温水流经尾部受热面的入口段,提高了尾部旗式受热面的工作壁温, 有效的抑制了锅炉运行中的飞灰粘结沉积影响传热和低温腐蚀影响受热面运行寿命的难题，从而，达到高效、节能的目的。 锅炉本体水流程： 回水-锅筒-炉膛前后墙水冷壁（上升）-两侧水冷壁（上升） -锅筒-竖井后墙通道下部集箱-三级旗式受热面（上升）-至炉顶 出口集箱； 2.炉膛及烟道部分 该锅炉四周及中间隔墙均采用膜式水冷壁全密封结构，膜式水冷壁由①60X 4的管子和20X 4的扁钢通过专用设备焊接而成，膜式水冷壁节距为80mm。炉膛宽度14800mm,深度6240mm,炉顶最高处离开炉排面的距离为13483m m。本锅炉为前后拱盖式炉膛结构，后拱为引燃拱, 在炉膛前壁下段
480t/h高温超高压锅炉设计说明书 2008 年 4 月
目录 1．前言 2．主要设计参数及煤质资料 3．锅炉总体简介及各部组件介绍 3.1锅筒及内部装置 3.2水冷系统 3.3过热器系统 3.4再热器 3.5省煤器 3.6空气预热器 3.7燃烧器 3.8钢架 3.9平台和扶梯 3.10炉墙及炉顶密封 3.11锅炉汽温调节 3.12再热器保护 4．安装和运行技术要点
1．前言 本锅炉是为燃用烟煤设计的，与150MW抽汽汽轮机组匹配。 2．主要设计参数和煤质资料 2.1主要设计参数 过热蒸汽流量D1480t/h 过热蒸汽压力P113.7MPa（表压） 过热蒸汽温度t1540℃ 再热蒸汽流量D2423 t/h 再热蒸汽压力P2（进/出） 4.20/3.98Mpa（表压）再热蒸汽温度t2（进/出）375/540℃ 给水温度tgs 248℃ 排烟温度Q py144℃ 预热器进口风温t rk20℃ 预热器出口风温tr 323℃ 锅炉计算效率η91.7%
3．锅炉总体介绍 锅炉为超高压中间再热自然循环锅筒炉，平衡通风，冂型露天布置，四角切园燃烧。固态排渣方式，全钢双排柱构架，锅筒布置在锅炉上前方，距前水冷壁中心距2770mm，锅筒标高为45450mm。 炉膛正方形（宽9.98m，深9.98m），其宽深度比为1:1，炉膛四周由Φ60×6mm节距为80mm的光管与扁钢焊接而成的膜式水冷壁。 炉膛上部布置有6片前屏过热器，紧挨着前屏过热器后布置有16片后屏过热器，在后屏的后面，折焰角上方布置有108排对流过热器。 尾部对流烟井总深为8m，宽度与炉室相同，由隔墙省煤器分隔成前后两个烟道，即主烟道（后）深5500mm，布置有低温再热器。旁路烟道（前），深2500mm，布置有旁路省煤器，在其下方布置有烟气旁路调节挡板。高温再热器布置在水平烟道内，上述部件均为悬吊式，自由向下膨胀。 在旁路省煤器和低温再热器下面依次布置了第二级管式预热器，主省煤器和第一级管式预热器，其受热面搁置在后钢架上，在第二级管式预热器上方设置波形胀缩节，以补偿上方悬吊和下方搁置之间的相对膨胀。 采用管式空气预热器立式布置，布置于炉后。 本锅炉固态排渣设计，能适应水封刮板式捞渣机的连续排渣要求，水封式密封结构，炉墙采用轻型敷管式炉墙。 炉膛部份布置有28只吹灰器，后烟井布置有10只固定式吹灰器。 3.1锅筒及内部装置 锅筒内径Φ1600mm，壁厚为95mm，材料为BHW35，锅筒筒身长度为14240mm，总长
安装锅炉时注意事项 ·安装锅炉，需选择受厂家委托或所购代理店或有资格的专业部门。 ·常压锅炉不得将阀门安装在压力释放管上，安装阀门易引发锅炉爆炸。·常压锅炉必须装有补充水箱，不能直接与自来水管连接。蒸汽锅炉的补水箱应与锅炉容水量对等。供热水管，应与屋顶水箱连接，不要直接接自来水。锅炉不要安装在潮湿的地方。潮湿将腐蚀炉体，加速线路损坏漏电。油箱与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性 根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。蒸汽锅炉必须使用软化水设备。热水锅炉推荐使用（硅磷晶）水处理。不安装水处理时基本是一年好，二年赖，三年就烧坏。因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸。 开机工作程序 1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止； 2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险 水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行； 3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在水位计
处放水，如果出水流畅，则说明供水过满，这时需手动停止水泵工作，继续放水，直正水位位线时，再换成自动运行。若水位计放不出水，说明水位己经低于水位计的最低可见边缘，此时，必须立即停止锅炉运行，关停燃烧器和水泵，开启排污阀，如果排水过急，则应立即关闭排污阀，检查水泵和电控箱的线路是否失控，修复后，锅炉才能继续投入运行。如果排污阀排水缓慢，甚至没有水排出来，仅冒少量蒸汽，此时说明锅炉已严重缺水，已处于“烧干锅”的状态。此时，千万不能进水，以免发生破坏性的严重后果。这时，锅炉必须停止运行1小时以上，并打开手孔，卸下燃烧器和炉顶板，仔细检查锅护的损坏情况，并上报上级主管部门和当地锅炉监督部门，作进一步检查。若情况正常，才能投入运行。若情况严重，则由当地锅炉监督部门作出检查结论，按结论
安装锅炉时注意事项 ·安装锅炉，受委托所购代理店或有资格的专业部门。 ·不得将阀门安装在压力释放管上。 ·必须装有补充水箱，不能直接与自来水管连接。 ·供热水管，应与屋顶水箱连接，不要直接接自来水。 ·锅炉不要安装在潮湿的地方。 ·气表与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性。 根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。蒸汽锅炉必须使用软水设备，热水锅炉推荐选用（硅磷晶）水处理。不安装水处理时基本是一年好，二年赖，三年就烧坏。因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸 开机工作程序 1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止； 2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行； 3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在
水位计处放水，如果出水流畅，则说明供水过满，这时需手动停止水泵工作，继续放水，直正水位位线时，再换成自动运行。若水位计放不出水，说明水位己经低于水位计的最低可见边缘，此时，必须立即停止锅炉运行，关停燃烧器和水泵，开启排污阀，如果排水过急，则应立即关闭排污阀，检查水泵和电控箱的线路是否失控，修复后，锅炉才能继续投入运行。如果排污阀排水缓慢，甚至没有水排出来，仅冒少量蒸汽，此时说明 锅炉已严重缺水，已处于“烧干锅”的状态。此时，千万不能进水，以免发生破坏性的严重后果。这时，锅炉必须停止运行1小时以上，并打开手孔，卸下燃烧器和炉顶板，仔细检查锅护的损坏情况，并上报上级主管部门和当地锅炉监督部门，作进一步检查。若情况正常，才能投入运行。若情况严重，则由当地锅炉监督部门作出检查结论，按结论处理。 燃气锅炉在使用中因为气压，环境，水垢，电压等问题会出现故障运行注意事项： 主控器及电器类配件禁止自行拆卸，防止触电及其它事故发生。燃气燃烧器及阀门组严禁自行拆卸及调整，在必须调整或清扫的情况下，需有资质的人员进行操作。 。故障现象及排除方法（燃气锅炉） 使用中发生故障，请按下面的内容找出故障原因，并进行调节，若找不出原因或排除不了故障。请及时与您购买的销售店或代理店取得联系，切勿乱拆。
常压热水锅炉-182-3894-4678 安 装 使 用 说 明 书 国家定点省级企业 河南省热丰锅炉有限公司
一、出厂简况 CLHS立式燃气常压热水锅炉出厂时，分件包装如下： 1、锅炉整体大件； 2、仪表阀门； 3、燃烧器； 4、电控操纵器； 5、技术文件：安装使用说明书和产品质量合格证明书一份。 安装说明书 注意：在任何工况下，锅炉本体顶部表压力为零，该锅炉为常压运行，不得承压使用，出口热水温度不得超过90℃。锅炉本体顶部的膨胀水箱应保持敞口与大气连通。 二、安装前的准备工作 锅炉运到使用现场后，为了能迅速运行起见，安装前必须做好下列准备工作： 1、组织及人员的配备 锅炉安装单位，必须有批准的资质；锅炉安装必须有专人负责，司炉工参加，并配备管工、钳工、起重工、冷作工、持证电焊工及辅助工。 2、组织有关人员学习 组织有关人员熟悉JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、GB50235-97《工业金属管道工程施工及验收规范》、锅炉房设计图样（用户委托专业设计院设计）、锅炉出厂图、安装使用说明书等文件，以了解和掌握设备特点及安装起重运行操作等事项，确定安装顺序，制订安装方案。 3、确定安装地点 （1）安装地点最好能接近用热地点，目的在于缩短输水管路，降低基本建设费用，减少管路热损失。 （2）给水和排水方便。 （3）燃料的存放与运输方便。
（4）锅炉在安装运输时通畅。 （5）锅炉房的布置应符合技术法规的规定，锅炉房的布置应当光线充足，通风良好，地面不应积水。为保证运行和检修方便，炉前空余（从燃烧器开始）大于3米，炉后空余2.5～3米，有扶梯侧空余2～2.5米，另一侧空余不小于1米。 4、地基准备 基础图由土建部门根据锅炉、辅机荷重，参照当地土质条件决定地基浇制厚度及砼的标号。做基础前，首先应该对比主机、辅机的主要安装尺寸是否符合锅炉房设计图样，核对无误后方能进行基础施工。 地基表面应光滑平整，表面不平度不大于3毫米，地基合格后，按锅炉地基图划出锅炉安装基准线。应有锅炉中心线和底座的外轮廓线。 锅炉基准要有明显标记，其位移偏差不大于5毫米。 5、设备验收 （1）锅炉运到后，在15天内按制造厂的出厂清单对零部件进行清点，根据锅炉安装图，复核设备的完整性，检查锅炉大件在运输途中是否有损坏变形等情况，如有缺件或损坏应及时与我厂联系，逾期不予受理。 （2）锅炉大件在卸车时，可在底座下面放置8～10根管子，用钢丝绳拉动，应注意安放钢丝绳的位置，不可损坏锅炉大件的任何部分。 （3）锅炉大件如需起吊，其起重设备能力不小于30吨，可用锅筒上的吊耳进行起吊，或用千斤顶在底座下面缓缓起吊，切勿任意在其他位置上起吊。 三、锅炉总体安装 1、在锅筒吊耳上起吊锅炉整装大件，使锅炉底座与地基上预画的基准线重合。锅炉与地基的纵向中心线偏差不大于3毫米，且用线锤校正锅筒中心的倾斜度，允许锅筒中心倾斜不大于5毫米，否则要用垫铁在底座与地基交界处垫平。 2、安装锅炉锅筒下部排污管。排污管根据现场情况制作。 四、燃烧系统的安装 1、气路的安装，按锅炉房设计进行。
燃气（油）锅炉 安装使用说明书 合肥星火锅炉有限公司 目录 一、系统概况 ----------------------------------------------------------------------------2
二、主要特点及性能指标 -------------------------------------------------------------2 三、锅炉安全经济运行的基本要求 -------------------------------------------------3 四、出厂简况 ----------------------------------------------------------------------------4 五、安装说明 ------------------------------------------------------------------------------4 六、整体水压试验 ------------------------------------------------------------------------7 七、调试运行 ------------------------------------------------------------------------------7 八、安全操作 -----------------------------------------------------------------------------10 九、维护与保养

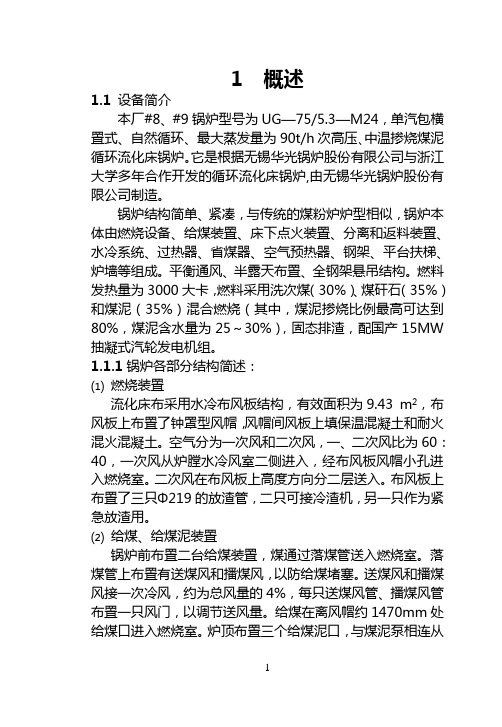

1 概述 1.1 设备简介 本厂#8、#9锅炉型号为UG—75/5.3—M24，单汽包横置式、自然循环、最大蒸发量为90t/h次高压?中温掺烧煤泥循环流化床锅炉?它是根据无锡华光锅炉股份有限公司与浙江大学多年合作开发的循环流化床锅炉,由无锡华光锅炉股份有限公司制造? 锅炉结构简单、紧凑，与传统的煤粉炉炉型相似，锅炉本体由燃烧设备、给煤装置、床下点火装置、分离和返料装置、水冷系统、过热器、省煤器、空气预热器、钢架、平台扶梯、炉墙等组成。平衡通风、半露天布置、全钢架悬吊结构。燃料发热量为3000大卡，燃料采用洗次煤（30%）、煤矸石（35%）和煤泥（35%）混合燃烧（其中，煤泥掺烧比例最高可达到80%，煤泥含水量为25～30%），固态排渣，配国产15MW 抽凝式汽轮发电机组。 1.1.1锅炉各部分结构简述： ⑴燃烧装置 流化床布采用水冷布风板结构，有效面积为9.43 m2，布风板上布置了钟罩型风帽，风帽间风板上填保温混凝土和耐火混火混凝土。空气分为一次风和二次风，一、二次风比为60：40，一次风从炉膛水冷风室二侧进入，经布风板风帽小孔进入燃烧室。二次风在布风板上高度方向分二层送入。布风板上布置了三只Φ219的放渣管，二只可接冷渣机，另一只作为紧急放渣用。 ⑵给煤、给煤泥装置 锅炉前布置二台给煤装置，煤通过落煤管送入燃烧室。落煤管上布置有送煤风和播煤风，以防给煤堵塞。送煤风和播煤风接一次冷风，约为总风量的4%，每只送煤风管、播煤风管布置一只风门，以调节送风量。给煤在离风帽约1470mm处给煤口进入燃烧室。炉顶布置三个给煤泥口，与煤泥泵相连从
炉顶送入，煤泥含水份25~30%，粒度≤50×50。 ⑶床下点火装置 本锅炉采用水冷布风板、油枪床下点火技术，油枪在床下预燃室内先燃烧，然后和冷空气混合成＜800℃的高温烟气，再经风室进入燃烧室加热物料，点火初期为了预热锅炉本体，可调节较低的烟气温度，然后视料层温度再逐渐调高温度。油压～2.5Mpa，油量200～350kg/h，采用轻柴油，油枪采用机械雾化。 ⑷分离及返料装置 本锅炉采用高温旋风分离器装置，分离装置布置在炉膛 出口，分离器入口烟温850～1000℃。在分离器下部布置了返料装置。分离下来的飞灰经返料装置送回炉膛继续燃烧。返料口离风帽高约1200mm。返料风有接风门及流量计，用来调节风量。经过分离器分离的烟气从分离器出口筒，流经水平烟道进入尾部烟道加热尾部受热面。为了降低厂用电但同时又能满足返料装置小风量，高压头的返料风，需在一次风机出口的风道上串联一个加压风机，用于返料。 ⑸锅筒及其内部装置 锅筒内径1600mm，壁厚60mm，材料20g，锅筒内部装置由旋风分离装置、顶部百叶窗、加药管、排污管、再循环管、紧急放水管等组成。锅筒上还设置有高、低读水位计、压力表、安全阀、放气阀、自用蒸汽阀等附件。锅筒中心线以下85mm为正常水位，距离正常水位下上75mm为超限报警线，距离正常水位上下120mm为限值报警线。 ⑹水冷系统 炉膛水冷壁采用悬吊膜式壁结构，炉室分为左、右、前、后六个回路，前后水冷壁各二个回路，膜式壁管径为Φ60*5，（前、后墙水冷壁在水冷风室区域为Φ51*5），节距为100mm。炉膛四周布置刚性梁，有足够的承载能力。下降管采用先集中后分散的结构，由锅筒引出二根直径Φ325*16的
****锅炉有限公司2020年度
序言 非常感谢您购买我公司制造的常压燃气系列锅炉产品。我公司从锅炉原材料进厂开始，严格按照JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》标准要求使用钢板、钢管和焊接材料，锅炉制造严格按照标准要求执行，确保锅炉的安全和质量。和相同类型锅炉比较，具有热效率高、操作维护简易、体积小结构紧凑等优点。为了更好的使用本产品，务请认真阅读本产品说明书，特别是注意事项部分。 ****锅炉有限公司 地址：**** 电话：******** 传真：****-******* 网址：www.****.com 邮箱：****@https://www.doczj.com/doc/9218969362.html,
目录 一、产品介绍 (1) 二、安装要求 (1) 三、水压试验 (6) 四、使用说明 (6) 五、停炉 (8) 六、锅炉保养及维修 (8) 七、控制系统 (11) 八、售后服务与保障 (12)
一、产品介绍 根据高原特点，该系列锅炉由多名从事锅炉专业技术人员积四十年制造、修理、改造锅炉之经验设计的节能型高原用常压热水锅炉，具有热效率高、经济实用，操作简单，使用方便等特点。 本系列锅炉有CLNS、CWNS两种结构形式（外形结构及管口位置名称见配套图纸） CLNS-95/70-Y.Q型全自动燃油燃气热水锅炉为锅壳式室燃烟火管锅炉。燃料经燃烧器在炉胆内微正压燃烧，高温烟气在炉胆内进行辐射换热后进入烟火管束对流换热，经上烟箱聚集后通过烟囱排入大气。 CWNS-95/70-Y.Q型全自动燃油燃气热水锅炉为锅壳式全湿背中心回燃结构。炉胆采用大容积，波纹炉胆、螺纹烟管，气流均匀。燃料经燃烧器在炉胆内微正压燃烧，高温烟气沿炉胆向后折转180度向前回流，回流的烟气由于恰逢火焰对回流的卷吸作用，炉内温度分布均匀，回流的烟气经压迫式前烟箱折转180度进入管束对流换热后到后烟箱经烟囱排入大气。前后烟箱采用整体活动箱盖，维护及检修方便。 为了确保锅炉运行安全和正常使用，锅炉的安装、使用、维修都必须严格按《小型和常压热水锅炉安全监察规定》、ＪＢ／Ｔ７９８５－２００２《小型锅炉和常压热水锅炉技术条件》和ＧＢ／Ｔ１５７６－２００８《工业锅炉水质》的要求执行。
目录 第一部分锅炉概述 (1) 一、结构简介 (1) 二、性能特点 (3) 第二部分锅炉点火及运行 (4) 一、烘炉、煮炉前的检查 (4) 二、烘炉程序 (4) 三、煮炉程序 (6) 四、锅炉点火运行前的检查工作 (8) 五、点火 (14) 六、升温 (15) 七、锅炉运行程序 (16) 八、炉排运行程序 (20) 九、调整安全阀 (22) 十、锅炉排污 (22) 十一、锅炉吹灰 (24) 十二、停炉程序 (25) 第三部分锅炉检查、保养 (26) 一、日常检查与保养 (27) 二、定期检查与保养 (27)
三、年度检查保养 (28) 四、停炉保存 (29)
第一部分锅炉概述 一、结构简介： DC系列锅炉是从澳大利亚马克西塞姆锅炉制造有限公司引进全套技术、生产的具有世界先进水平的工业锅炉。锅炉分为两大部分，即上部锅炉本体、下部鳞片式链条炉排，这两大件及炉排左侧立式高支承架在基础上就位后连接配套辅机，安装管道、阀门、仪表，然后接通水、电即可投入运行。 (一)结构特点： 1．本系列产品为“D”型布臵，从锅炉前部看，右侧上部为炉膛、下部为燃烧设备，左侧上部为对流管束本体、下部为立式高支承架、落灰斗及螺旋除灰机。 2．炉膛四周及顶部由膜式水冷壁构成，水冷壁下部与前、后、左、右集箱相连通，炉膛左侧后部为烟气出口，烟气经180。转弯进入转向烟室，再流向炉体前部进入对流管柬，一次冲刷对流管束排出炉体。在对流管束中沉降的烟尘落到落灰斗中，再由螺旋除灰机输送到出渣机内。若炉膛中带后拱，则烟气从后拱上方进入燃尽室，再由燃尽室左侧后部出口进入转向烟室。 3．燃烧设备采用鳞片式链条炉排，一次风从炉排右侧空气总风箱底部进入，由总风箱分配到各个横向风道，再由风道进入各个风室。炉链采用后轴驱动。 4．燃煤从煤斗上部送入，经煤闸门进入前拱下方，进行着火燃烧，在炉膛中部达到旺盛燃烧，炉渣从炉排后部排入出渣机槽内，由出渣机排出炉体。
0.3吨吨立式燃气锅炉说明书 https://www.doczj.com/doc/9218969362.html, 技 术 操 作 方 案 河南省太锅锅炉制造有限公司
目录 一、结构简介 (1) 二、出厂简介 (2) 三、控制系统说明 (2) 安装说明 四、安装前的准备工作 (5) 五、锅炉大件的安装 (6) 六、烟囱的安装 (6) 七、电控柜的安装 (7) 八、管道阀门仪表的安装 (7) 九、锅炉安装检查验收 (8) 十、水压试验 使用说明 十一、烘炉和煮炉 (9) 1、烘炉 (9) 2、煮炉 (10) 十二、升火 (11) 十三、供汽 (12) 十四、正常运行 (12) 十五、水质要求 (14)
十六、排污 (14) 十七、停炉 (15) 十八、维护保养 (16) 十九、受压元件的检验和水压试验 (17) 一.结构简介： LHS0.3-0.4-YQ型燃油(气)锅炉为立式内燃火管锅炉。燃烧器燃烧 产生的高温烟气由顶部依次冲刷炉胆及内插螺旋扰流片的螺纹烟管，然 后由下部烟室经烟囱排入大气。锅炉配置技术性能良好的工业燃烧器， 采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先 进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护 功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。 二.出厂简介： 该锅炉为整装出厂。燃烧机、自动控制台、水泵、阀门、仪表、烟 囱等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随 机技术文件两份。 三.控制系统说明： 该燃油(气)锅炉，采用技术性能良好的全自动燃烧器作为主要燃烧 设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现锅 炉正常燃烧所必需的各种功能，能在正常状态、事故状态及非常情况下，自动实施保护性停炉，配以相应的水位控制器、压力调节器，实现高低 水位指示、超压指示、调节，保证水位在正常范围内波动，蒸汽压力在 允许压力波动范围内，在水位极低，超压时实现保护性停止指示。 1.基本操作： 接通电源，按“启动”键，控制器打开，蜂鸣器声响，数码显示窗 显示蒸汽压力。 按“启动”键，运行指示灯亮，控制器按所选控制要求进行工作
燃气导热油炉安装使用 说明书 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
YQW 系列 燃气有机热载体锅炉 安装使用说明书 北京安事金科技有限公司 加热炉在开炉前，必须认真检查调试中交接班记录，检查系统所有设备是否处于良好状态，检查燃烧供给情况，根据工艺要求调节供热系统及燃烧系统各有关阀门的开度。 启动 待准备工作就绪后，可按下列顺序操作：
接通电源，启动热油循环泵，观察并记录压力、压差或流量、温度等有关参数是否正常。 按燃烧器启动按钮，进行点火操作，观察从吹扫直至点燃升温过程是否正常，保持导热油一定的升温速度，每小时升30℃至50℃。 负荷调整 根据负荷大小（自动采集温度控制）自动调节燃烧器的大火、小火、停炉的时间。在燃烧器允许的压力范围内可调整燃料压力。 本系统锅炉安全稳定运行的工况范围为60-100% 停炉 正常停炉时，先关闭燃料器，停止燃烧，待导热油温度降到70℃以下时方可停止热油循环泵的运行，切断总电源，做好交接班记录。 突然停电或紧急停炉处理 按照TSG G0001《锅炉安全技术监察规程》要求，锅炉房宜采用双回路供电、配备备用电源，如果遇到突然停电可以迅速转换电源，保证循环泵可正常运行。 在加热炉高温运行时，如果遇到故障需要紧急停止循环泵时，控制系统自动关闭燃料供给，同时沿燃烧器铰轴将燃烧器移开，让炉膛与烟囱之间形成自然通风状态，将炉膛内的蓄热散发，以避免炉管内静止的导热油吸收炉膛内的蓄热而使温度升高，超过了导热油允许温度值。 8．6 运行管理 8．6．1 应有专人负责加热炉及系统的管理、操作、维修等各项工作，并备有加热炉及系统的技术资料，在锅炉房内应有带控制接点的工艺流程图。 8．6．2 加热炉管理人员和操作人员应经过专业培训，经考核合格才能上岗。8．6．3 应制定下列规章制度 ①岗位责任制； ②运行规程； ③交接班制； ④巡回检查制； ⑤设备维修保养制； ⑥消防、安全、保卫制； ⑦事故报告制。 8．7 注意事项 ①加热炉房应配置因燃料泄漏的检测装置器材，不准用水作为灭火剂。 ②导热油最高工作温度不得超过其许用温度，高温状态时要确保导热油循良好。
锅炉说明书 型号：HX1275/18.4-Ⅱ8 编号：13MS—SM 工号：017317～017318 用户：新疆其亚铝电有限公司 华西能源工业股份有限公司 China Western Power Industrial Co., Ltd.
页码版本更改人日期更改单号全部 A 额定蒸发量：1275 t/h 过热蒸汽压力：18.4 MPa.g 过热蒸汽温度：543 ℃ 再热蒸汽流量：1085 t/h 再热蒸汽进口压力： 4.57 MPa.g 再热蒸汽进口温度：347.3 ℃ 再热蒸汽出口压力： 4.41 MPa 再热蒸汽出口温度：543 ℃ 给水温度：286 ℃ 锅炉效率：>92.5 % 锅炉类型：煤粉炉 燃料种类：烟煤 地震烈度：7度 编制: （会签） 校对：（会签） 审核： 审定：批准：
前言 HX1275/18.4-Ⅱ8型锅炉(见图1)是为新疆其亚铝电有限公司一期项目的2×360MW亚临界自然循环燃煤锅炉。 本说明书仅对锅炉的结构、性能等进行简要阐述，锅炉的安装及运行详见13MS-AM《锅炉安装说明书》，13MS-YM《锅炉运行说明书》。 本说明书应与安装、运行说明书以及其它说明书配合使用，这些说明书可以作为安装公司及电厂在编制自己的技术文件时作参考与指导。 建议：锅炉投运前必须经过充分的调试，如果没有进行很好的调试易对锅炉的性能造成损伤。
目录 1.技术参数和设计条件 (7) 1.1. 型号 (7) 1.2. 型式 (7) 1.3. 参数 (7) 1.4. 调温方式 (7) 1.5. 制粉系统 (7) 1.6. 燃烧方式 (8) 1.7. 排渣方式 (8) 1.8. 负荷特性 (8) 1.9. 运行方式 (8) 1.10. 通风系统 (8) 2.锅炉主要界限尺寸 (8) 3.锅炉受热面结构数据和热力特性 (9) 3.1. 锅炉性能计算值（设计煤种） (9) 3.2. 受热面主要结构数据 (9) 4.锅炉循环倍率和膜态沸腾安全裕度 (10) 5.锅炉汽、水、烟、风阻力 (11) 5.1. 汽水阻力 (11) 5.2. 烟风阻力 (11) 6.锅炉汽水系统 (11) 6.1. 给水及省煤器系统 (11) 6.2. 水循环系统 (12) 6.3. 锅筒及内部设备 (13) 6.4. 过热器系统 (16) 6.5. 再热器系统 (22) 6.6. 过热器、再热器系统的保护 (28) 7.燃烧设备 (31) 7.1. 燃烧器的布置和型式 (31) 7.2. 摆动燃烧器喷口 (32) 7.3. 燃烧器固定、检修和风门调节 (32) 7.4. 油燃烧器 (32) 7.5. 二次风大风箱 (32) 8.空气预热器 (33) 9.吹灰系统和吹灰装置 (33) 10.锅炉排污、疏水放空气和邻炉加热装置 (33)
燃煤锅炉安装使用 说明书
DZL2-1.25-AⅢ 蒸汽锅炉 安装使用说明书 编制: 审核: 批准: 临汾市三合锅炉制造有限公司 目录 一、锅炉参数 二、结构简介 三、安装说明
1、安装 2、调试 3、管道安装 4、水压试验 四、使用说明 1运行前的准备工作 2烘炉 3煮炉 4点火 5调整安全阀 6供汽 7给水 8调风 9排污 五、停炉 1暂时停炉2安全停炉3紧急停炉 六、维护保养 1定期检查2洗炉3清灰4保养 七、说明 一、锅炉参数
二、结构简介： 本系列锅炉是快装水管锅炉，本体均为A型布置，前部有引燃拱，后部设有后拱，炉中高温烟气经后拱上部流向左侧对流管束，由前拱上部转弯至右侧对流管束，然后由后部排烟口排出。 锅筒管孔全部在最低安全水位线以下，水循环安全可靠，燃烧设备是链条炉排，配有高效多管除尘器或脱硫除尘器，低噪声鼓风机、上煤机、出渣机。 本系列锅炉具有下列特点： 1全水管结构，安全可靠。 2结构紧凑，占地面积小。 3设计煤种为Ⅲ类烟煤，贫煤和无烟煤。 4机械燃烧，劳动强度低，快装出厂，安装方便。 5除尘效果符合国家烟尘排放标准。 6锅炉热效率高，节约能源。 三、安装说明 本系列锅炉的安装，调试，验收，可参考GB50237《锅炉安装工程施工及验收规范》及《蒸汽锅炉安全技术监察规程》和本说明书。 1安装
锅炉运到后，应根据《包装发货清单》清点零件，并检查锅炉在运输过程中有无损坏、变形等情况。 锅炉起吊时应在两吊耳上起吊，其它位置概不允许起吊。若锅炉平移时可将几根管子布置在底座下用钢丝牵引底座上拖耳，将锅炉准确地放在地基上，切不可在其它位置拴钢丝绳。 2调试 锅炉上的各种辅机安装以后，应逐台试车，检查有无磨擦振动，温度升高等现象，检查转向是否正确，引风机在冷态试车时应先关闭调风门，待电机转动正常后，再缓慢打开调风门，以防止起动时负荷过大烧坏电机。试车时间一般不超过5分钟。 3管道安装 （1）安全阀上应安装排汽管并引至室外安全处。 （2）排污阀应接到安全处并加固。 （3）蒸汽管道上至少应有两个弯或装伸缩管，管道外应予保温。 4水压试验 锅炉管道、仪表、阀门安装完毕后应进行水压试验，水压试验应在气温高于5℃时进行，升压、降压均应缓慢进行。 5试验压力为Ps=P+ 0.4PMa 在试验压力下保持20分钟，降至工作压力不漏水则认为合格。如有问题不许带压修理。安全阀不宜与锅炉一起做水压试验。 四、使用说明 1运行前的准备工作
第一章总则 1：本锅炉使用说明书提供了锅炉设备使用的原则性要求和注意事项，用户和电力厂的要求和其他设备、DCS系统操作使用要求及国家和行业的有关标准，编写成完整的电厂操作运行规程。 2．锅炉机组启运前，应根据设计文件及有关规程制定符合设计、设备特点的启动试运行调整方案及措施。 第二章锅炉机组启动前的准备 第一节启动前的检修和试验 1.锅炉所有受压部件安装完毕后，按JB/T1612-94《锅炉水实验技术条件》进行水压试验，即以锅筒设计工作压力的1.25倍进行整体水压试验，水压试验用的水应为冷凝水或除盐水。水压后，应对锅炉范围内汽水管道，蒸汽管道路进行冲管，以清楚管道内所残留的一切杂质，并对以水为工质的各承压部件表面进行化学清洗。 2.锅炉运行必需的温度、压力、流量、水位、氧量、壁温等测点应装设完好，各监视仪表经校验合格，显示清晰、准确。 3.送引风机经冷态试运行合格。 4.煤气系统各设备安装完毕，氮气吹扫准备就绪，煤气管道泄露试验合格，各快切阀、调节阀及其液压站电动执行机构，开关试验灵活，其开度、方向及位置指示正确。消防设施具备齐全，CO测量仪表校验合格。 5．锅炉机组的烟风、汽水等系统检验合格（包括泄露试验），处于投入状态。烟风、汽水系统内的所有阀门、挡板及执行机构，开关试验
灵活，其开度、方向和位置指示正确。 6．锅炉本体各类门孔完整无缺、关闭严密。燃烧器完好，与燃烧器相连的煤气、热风管道等安装完毕。与燃烧器相连接的各风门转动灵活，各阀门及电动执行装置开关灵活，位置指示正确。 7.启动火炉煤气和点火装置，使之处于投入状态。 8．受热面及烟道的积灰、结焦、杂物清理干净。 9.锅炉的连锁保护、各程装置及各类电器设备经试合格，动作准确可靠，处于备用投入状态。 10.炉体外部各汽、水管道、支吊装置完好，管道膨胀无阻。膨胀指示器焊接牢固，刻度清楚，并记录初始指示位置，在膨胀方向上应无阻碍。 11.各系统煤气安全设施齐全，并检验合格。 12.现场照明灯齐全，具有足够的亮度。事故照明可靠，表盘照明充足，光线柔和。 第二节锅炉上水 1.锅炉启动前的检查完毕后，可经DN50的给水旁路向锅炉上水， 水质应满足GB/T12145-99标准，上水应缓慢平稳（水量准备约70吨）. 上水时投入双色水位计，电接点水位计。投入汽包的就地压力表及盘前压力表。开启省煤器再循环阀门，炉顶全部空气阀。 关闭主汽阀及其旁路阀、过热器集箱的所有疏通阀、关闭加药阀、紧急放水阀、连续排污阀、定排总阀。关闭省煤器放水阀、反冲洗阀、主给水阀。
实用文案 新一代燃气锅炉电脑控制器 使用说明书
北京亿明电气设备有限公司 目录及注意事项 一、概述 二、安装接线 三、显示
四、基本操作 五、参数设定 六、运行与控制 七、报警和连锁保护 八、异常处理及故障排除 附表、附图 感谢您使用本公司产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！ 开箱检查： ◇观察产品包装箱上标示的规格、型号，确认和您定购的相符 ◇按装箱单核对产品、附件的规格、数量 ◇确认本机在运输过程中没有损坏 ◇有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络，则视同您已认可。超过此限，恕不受理。 安全注意 ◇本机必须由具有相应资格的专业技术人员按说明书安装 ◇安装使用的配件必须符合国家电气标准 ◇确认电源电压在规定的范围之内。保证良好的接地 ◇不能将强电接入弱电信号输入端 售后服务 ◇在您遇到问题或设备故障时，请及时与我公司用户服务部门联系。请您在反映问题时尽量说明：产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象 ◇在正常安装、使用的情况下，本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用 ◇如出现以下问题，应由用户承担相关费用：①使用不当造成的人为损坏②自然灾害及污染等造成 的损坏③电源电压异常、电路连接不当等造成的损坏 使用条件 ◇环境温度：0 ～45 ℃ ◇大气压力：86 ～106 Kpa ◇相对湿度：< 90 %（无结露） ◇额定电源电压：220V AC，频率：50Hz ◇电源电压范围：额定值的90% ～110%
1、锅炉用途 2、锅炉基本特性 2.1 锅炉规范 2.2 锅炉设计燃料 2.3 锅炉基本尺寸 3、锅炉结构简述 3.1 锅筒及锅筒内部装置 3.2 炉膛及水冷壁 3.3 蒸发受热面 3.4 过热器及汽温调节 3.5 省煤器 3.6 蒸汽空气预热器 3.7 构架、刚性梁、外护板及平台扶梯3.8 锅炉范围内管道 3.9 吹灰装置 3.10 落灰装置及烟道 3.11 燃烧设备 3.12 炉墙及密封 3.13 燃烧空气系统 3.14 点火及辅助燃烧器 4 附件 4.1 热力计算汇总表 4.2 汽水阻力汇总 4.3 烟空气阻力汇总 4.4 过热器壁温计算结果汇总 4.5 锅炉主要技术经济指标 4.6 锅炉水容积 5 几点说明
1、锅炉用途 本锅炉用于焚烧城市生活垃圾，并利用焚烧垃圾产生的热能供热、发电。 2、锅炉基本特性 2.1 锅炉规范 额定蒸发量25.5t/h 额定蒸汽压力(表压) 4.0MPa 额定蒸汽温度400℃ 锅筒工作压力(设计值) 4.8MPa 给水温度130℃ 热风温度 220℃ 排烟温度190~210℃ 排污率1% 减温方式两级喷水减温 2.2锅炉设计燃料:城市生活垃圾 C y=16.92%，H y=2.98%，O y=7.45%，N y=0.8%，S y=0.2% W y=52%，A y=19.65% Q y dw＝6700kJ/kg（设计点） 最高垃圾热值为 8400 kJ/kg, 最低垃圾热值为4200 kJ/kg 垃圾处理量: 300t/d 2.3 锅炉基本尺寸: 炉膛宽度(两侧水冷壁中心线间距离) 5100mm 炉膛深度(前后水冷壁中心线间距离) 3600mm 锅筒中心线标高 42300mm 锅炉最高点标高 43800mm 锅炉深度(X1─X8柱距离) 24041mm 锅炉宽度(X1—X1柱距离) 5720mm 3、锅炉结构简述
