CS2024型电子称重式给煤机操作快速入门
一、工作原理

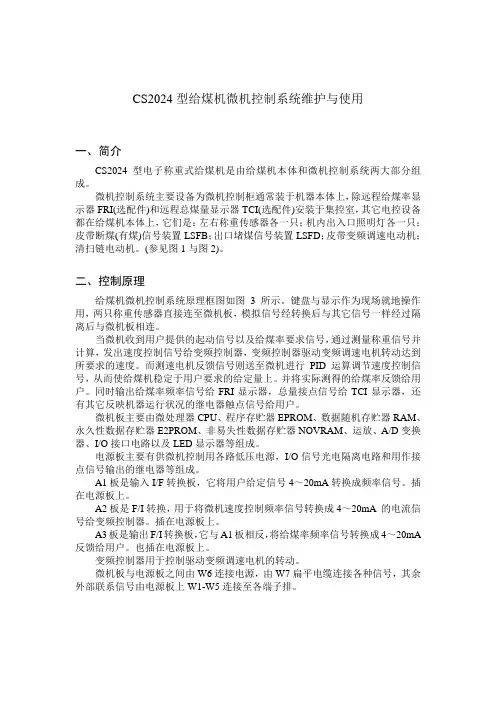

称重式给煤机控制的物理量通常是燃料的流量（即给煤率，单位是吨/每小时）。为实现这一功能，C S2024型给煤机通过称重传感器测量单位皮带长度上煤的重量，同时通过测速发电机测量并换算出皮带的转动速度，二者的乘积得出实际给煤率，与要求给煤率进行比较，然后调节皮带电机的速度，使给煤率控制在指令值上。
给煤机运行的计算公式：
称量段煤重
给煤率= —————————×皮带速度
称量段长度
给煤累计量=给煤率×0.2秒
在进行操作之前必须确定给煤机减速器已加注冷却机油。皮带内无异常情况并且皮带张力和对中经过调整。
给煤机操作是通过微机控制柜上的键盘显示器进行的。详见下图
在操作前，必须了解显示器和状态指示灯的作用。
显示器：
上部的8位数显示器通常显示传送物料的累计量，单位为公斤。有3个累计量显示供选择：称重式累计量（GRA V灯亮）、容积式累计量（VOL灯亮）以及前两者之和（TOTAL灯亮）。它也用作数字输入显示以及显示一些特殊功能。
位于总量显示器下方的4位数显示器可分别显示给煤率RATE(T/hr)，电动机转速RPM，或者皮带上物料的密度DENSITY（kg/m3）等瞬时量。显示器下面的三个指示灯用以指示对应的显示内容。
状态指示灯：
在键盘面板上有10个指示灯随时提供给煤机的操作状态。
1.READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。
2.RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。
3.FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关
LSFB检测到皮带上有物料时点亮。
4.REMOTE（遥控），该指示灯在给煤机处于遥控模式下受用户过程控制
系统控制时点亮。

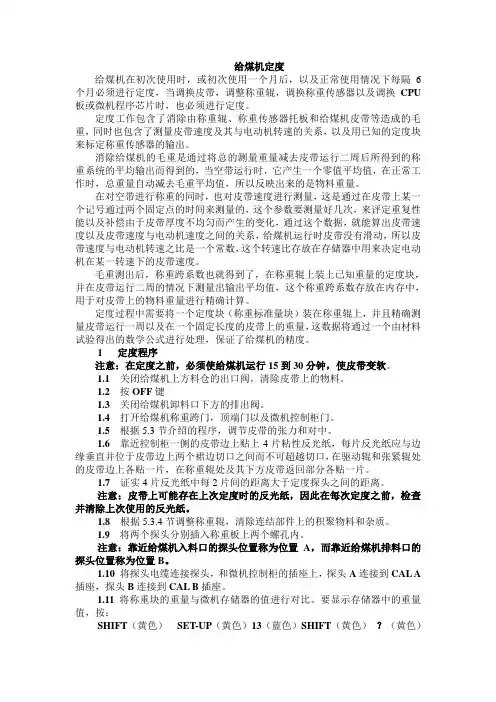

5.CALIBRATION（定度），该指示灯在给煤机整个定度过程中点亮。
6.ADD WEIGHT（加定度块），该指示灯亮提示操作者在定度过程中将定
度块装在适当的位置上。
7.ALARM（报警），该指示灯亮说明系统中存在需要引起注意的问题，但
这个问题还没有严重到必须立即停机的程度。
8.TRIP（跳机），该指示灯亮说明系统中存在严重问题，给煤机操作已经
停止。
9.VOLOMETRTC(容积式)，该指示灯亮说明在称重系统或它的电子器件
中存在故障，使得给煤机不能在称重模式下工作，而在容积式模式下工
作。
10.MAINTENANCE(维护)，该指示灯亮说明给煤机已运行一个月该对给煤
机进行润滑和维修保养，有关润滑及维修程序请参阅第6章。
键盘：
键盘上有三种颜色的键，白、蓝、黄。
白色键是给煤机操作模式的选择键，它们被使用得最为频繁。
REMOTE（遥控）键使给煤机接受远方运行触点信号和设定信号的控制。
OFF（停止）键使给煤机停止运行。
LOCAL（本地）键使给煤机在一个选定速度下运行。
注意：正常情况下给煤机必须处在遥控方式下运行。LOCAL（本地）运行给煤机仅仅作为检修时使用，所以当给煤机在LOCAL模式时，皮带上不可有物料否则经过2秒钟延时后给煤机将自动停机。
蓝色键是功能键和数字键
黄色键是附加功能键。
注意：黄色键按动之前，必须先按键盘右下角的全黄SHIFT键才能被接受。
常用功能介绍：
选择累计量显示方式：按TOTAL键可在8位数显示器上循环选择3种累计量显示模式。
累计量复零：按SHIFT+TOTAL RESET键可将3种累计量置零，以便重新计数。
选择瞬时量显示方式：按DENSIT键4位数显示器显示密度、按RPM键显示电机转速、按RATE键显示给煤率。
点动给煤机：在OFF状态下，按JOG键可以点动给煤机。
反转给煤机：在OFF状态下，按SHIFT+F2键后，再按JOG键或LOCAL
键就可以反转给煤机。取消反转功能，重新按OFF键。
复位维护定时器：按SHIFT+F1键可以熄灭MAINTENANCE(维护)指示灯。
让维护定时器重新计时。
故障查询：当给煤机出现故障时，ALARM灯或TRIP灯亮。这时可以按SHIFT+ERROR RECALL键进行故障查询。
故障，按照发生的先后排列，序号越小代表故障越新，所以序号00的故障是最
EXIT键。如果给煤机处在OFF状态下，也可按OFF键退出。
清除故障代码：要清除以前存的故障代码，可以在进入故障查询的基础上，再按CLEAR键。
注意：累计量置零和清除故障代码必须将键盘锁定功能解除后，才能实现。
三、机器的调整和维护
给煤机的机械调整的目的主要是保证给煤机皮带不打滑和不跑偏。
要保证驱动电机与皮带不打滑就必须调整皮带的张紧程度。调整时可转动给煤机入料口处端部的拉紧螺杆。顺时针转张力增大，逆顺时针转张力减小，调整时注意两侧交替，尽可能等量调节。张力是否合适可观看给煤机侧门重力式张力轮轴中心是否在其标尺规定的范围内。
看皮带是否跑偏，只要观察皮带中央是否有凸起现象；调整要诀皮带往哪个方向跑偏，就拉紧那边的张力，反之亦然。注意调整必须注意张力范围，并要观察运行15分钟以上，确保给煤机皮带不跑偏。
为使给煤机能够长期运转不磨损，要求每满720小时（MAINTENANCE 维护指示灯亮）必须对给煤机的转动轴承注润滑油一次，注油时要避免混用不同牌号的润滑脂。加注完毕要清除MAINTENANCE维护指示灯亮。
特别注意：给煤机第一次运行前，必须详细阅读《CS2024型电子称重给煤机使用手册》。只有在确定机械装置合乎运转条件的前提下，
才能上电操作。
本操作快速入门适合非热控专业人员
1 称重原理 用传送皮带传送的给煤质量都可以用下面方程（1）表示 其中，Q:在0～t1时间内传送的质量，kg；q:瞬时给煤速度，kg/min；W: 单位长度上给煤质量(装料密度)，kg/m；v: 皮带速度，m/min。 皮带进给距离[l]和皮带进给速度[v]的关系式是：l=vt,如果t=0时l=0则在t1时刻皮带的进给距离为l1=vt1。因此，上面的方程（1）可以转换成下面方程（2）形式： 方程（2）关系式表示图1中A、B、C所包围的面积就是皮带传输的质量。 图1 皮带传输质量计算 注：W=f(l):任意进给量[l]处的装煤密度，Wdl：微元进给量（dl）传输的质量。 从上面所述可以清楚地看到，测量传输质量时，必须先测定瞬时装煤密度和此时刻皮带的微元进给距离，然后将测量值作为输入信号输入到具有乘法和积分功能的计算设备中，给煤机可以主要分为四个部分，即装煤检测器、皮带进给量检测器、综合控制器和驱动单元。 装煤检测器、皮带进给量检测器和驱动单元都作为给煤机的部件安装，装煤检测单元由承辊和两个负载传感器组成，两个负载传感器测量精密测重台上的质量（重力），并将信号传给综合控制器，每一个传感器的信号都和以往的数据、另一个传感器的信号进行比较，由此检验信号的有效性，如果信号有效，将信号乘以校正系数即得到单位长度皮带上的实际质量。 如果负载传感器测得的信号无效，控制过程自动转向体积运行模式，并发出测重系统出现故障的警报，在体积运行模式下，综合控制器根据实际测量的煤的密度采用相应的储存数据，提供该模式下的最佳控制方法。 皮带进给测量单元是一个装于驱动单元上的脉冲发生器，用以测量皮带的进给长度，并将测量的值传给综合控制器。
给煤机使用说明书 目录 封面······································································································································I 目录 ··············································································································· II 1. 概述 (53) 2. 给煤机结构 (53) 3. 控制系统 (56) 3.1 就地显示器/键盘 (56) 3.2 给煤率的测量和控制电路 (58) 3.3 典型操作步骤 (60) 4. 故障诊断 (61) 4.1诊断指示灯 (61) 4.1.1 ALRM报警 (61) 4.1.2 TRIP停机 (61) 4.1.3 VOLUMETRIC容积式运行 (61) 4.1.4 MAINTENANCE维修 (62) 4.2故障检查 (62) 4.3故障码 (63) 4.4自检查总结 (64)

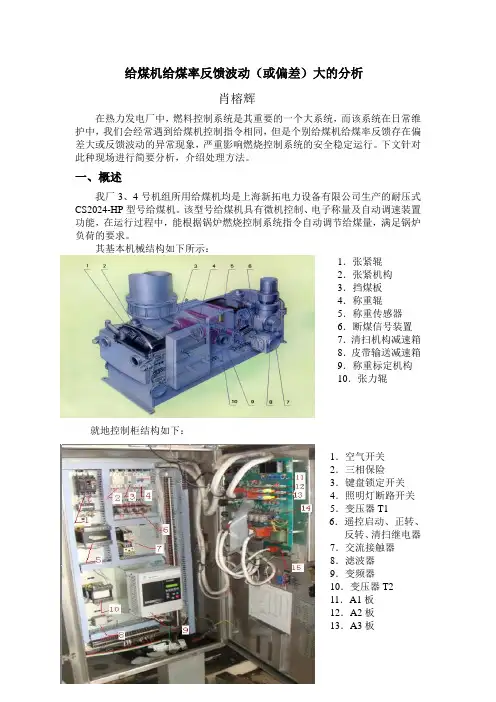

1. 概述 CS2024型给煤机是上海发电设备成套设计研究所，上海新拓电力设备有限公司研发生产的一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。 机器用于自动控制程度高的火力发电厂，是正压和负压运行燃煤锅炉的重要辅助设备。 2. 给煤机结构 给煤机由机座，给料皮带机构，链式清理刮板机构,称重机构，堵煤及断煤信号装置，润滑及电气管路及微机控制柜等组成。 2.1 机座由机体，进料口和排料端门，侧门和照明灯等组成。机体为一密封的焊接壳体，能承受0.34Mpa的爆炸压力，符合美国防火协会规范（NFPA Code,B5F）的要求。机体的进料口处设有导向板和挡板，使煤进入机器后能在皮带上引成一定断面的煤流，所有能与煤接触的部分，均以不锈钢制成。 进料口排料端门体用螺钉紧密压紧于机体上，以保持密封。门体可以选用向左或向右开启。在所有门上，均设有观察窗，在窗内装有喷头，当窗孔内侧积有煤灰时，可以通过喷头用压缩空气或水予以清洗。 具有密封结构的照明灯，供观察机器内部运行情况时照明使用。 2.2 给料皮带机构由电动机、减速机、皮带驱动辊筒，张紧辊筒，张力辊筒，皮带支撑板皮带张紧装置以及给料胶带等组成。给料胶带带有边缘，并在内侧中间有凸筋，各辊筒中有相应的凹槽，使胶带能很好地导向。在驱动辊筒端，装有皮带清洁刮板，以刮除粘结于胶带外表的煤。胶带中部安装的张力辊筒，使胶带保持一定的张力得到最佳的称量效果，胶带的张力，随着温度和湿度的变化而有所改变，应该经常注意观察，利用张紧拉杆来调节胶带的张力。在机座侧门

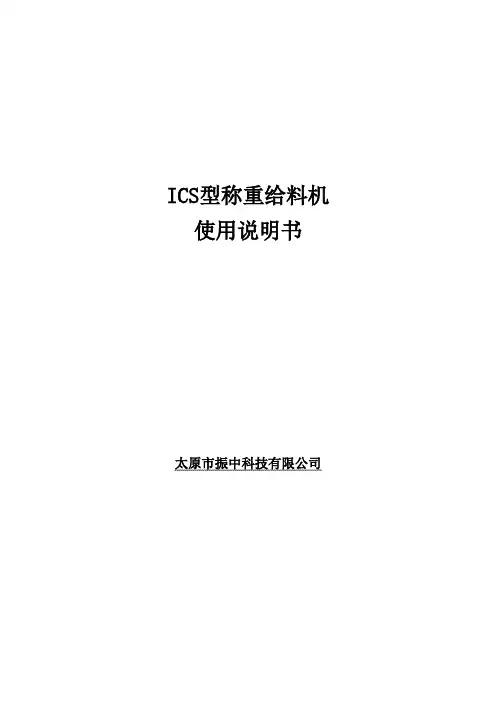

ICS型称重给料机使用说明书 太原市振中科技有限公司
目录 1. 产品概述 (3) 2. 型号表示 (3) 3. 基本构成 (3) 4. 结构特点 (4) 5. 技术参数 (4) 6. 工作原理 (5) 7. 称重传感器使用 (6) 8. 设备使用事项 (8)
1.产品概述 称重给料机（俗称定量皮带给料机）是一种连续称量给料设备，用于固体物料的定量输送。能自动按照预定的程序，依据设定给料量，自动调节皮带转速，使物料流量等于设定值，以恒定的给料速率连续不断的输送散状物料，可用于需要连续给料的配料场合，在国内外电力煤炭、冶金、矿山、建材、化工、轻工、港口等行业得到广泛应用。 2.型号表示： 3.基本构成 称重给料机主要有机械部分、传感器、电气仪表部分组成。 3.1.机械部分： 机械部分由机架、传动装置、传动辊筒、称量装置、防偏纠偏装置、梨形清扫器、头部清扫器、托辊、皮带、卸料罩、料斗、底座、标定棒等组合而成。它是定量称重物料的承载及输送机构。 3.2.传感器： 称重给料机有称重、测速两种传感器。 1、称重传感器 称重传感器将称重辊承受的负荷转换为电信号，提供给称重仪表作进一步处理。称重给料机采用本公司生产的MTB系列称重传感器，传感器容量规格、数量根据称重给料机结构形式，称重范围配置。 2、测速传感器 测速传感器将物料的运作速度转换成脉冲信号，从而控制称重仪表的采样频率。称重给料机选用光电脉冲式测速传感器.
3.3.电气仪表部分 电气仪表部分对传感器或变送器输出信号进行处理；显示被称物料物体的计量结果；并可输出模拟或数字电信号，从而实现所需的自动控制。 4.结构特点 1、皮带更换容易。只要张紧装置松开皮带，移动一侧支架，就可取下皮带更换。 2、减速电机采用空心轴直接套装于主动轴上，密封性好，结构紧凑，安装方便， 使用可靠。 3、主被动辊采用带座轴承安装，安装调整灵活方便。 4、计量精度受皮带影响小。由于有皮带自动张紧装置，张力基本恒定，称重时 称重传感器最大位移量仅0.2mm，所以皮带张力对计量精度的影响可忽略不计。 5、自动纠偏装置，皮带自动跟随，不产生跑偏和隆起现象。 6、对于不同物料和不同工艺要求，采用不同的给料料斗，并有挡料板和配套的 卸料溜子。 7、梨形清扫器、胶带清扫器及时清除夹离物，皮带不会因粘附物料而引起皮重 变化，影响称量精度，同时可避免皮带损伤。 8、配有标定挂码支架，可随时对计量精度进行校验。 5.技术参数 给料精度：±0.5% 给料流量:0.5-500t/h（具体给料流量见设备标牌） 使用环境温度：-10℃至+40℃ 使用主电源：380VAC±10％ 50HZ±2％ 使用仪表电源:24VDC±10％ Max1A 6.工作原理 6.1.计量原理 物料通过称量段平台将负荷加载至称重辊上，称重辊又将作用力传输给称重传感器，称重传感器输出电压通过放大传输给称重仪表微处理器，微处理器通过一系列计算得出有关的物料实际给料量、物料的累计量等数值。

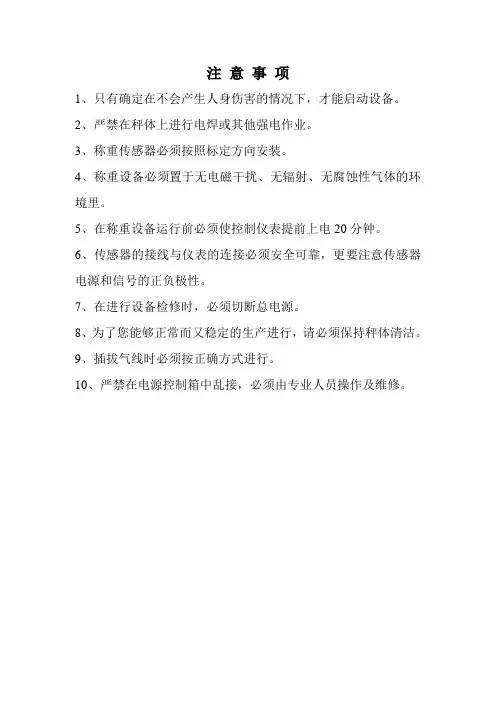

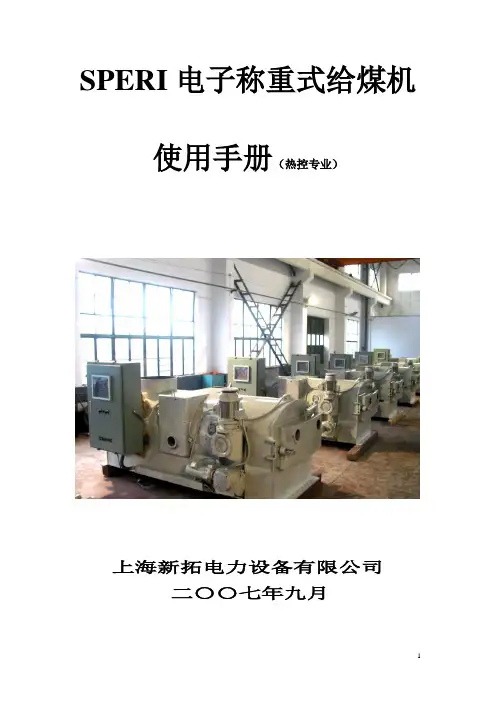

SPERI电子称重式给煤机使用手册（热控专业） 上海新拓电力设备有限公司 二〇〇七年九月
