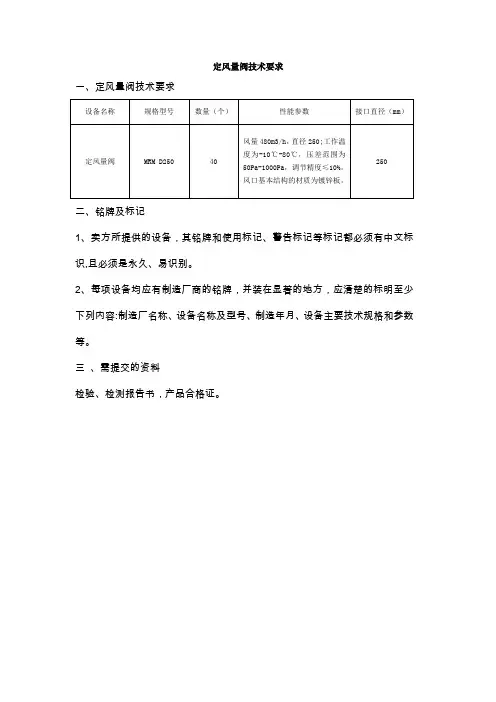

定风量阀使用说明

定风量阀使用说明
定风量阀使用说明

微阻缓闭蝶形止回阀HH49X-10使用说明书

HH49X-10 止回阀 产 品 使 用 说 明

尊敬的用户: 产品的设计、开发、制造、安装和销售服务于一体,对所有阀门产品的质量、售后服务有了全面保障。现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。请你务必在安装使用本公司产品前详细阅读《使用说明书》,确保你在安装使用时更加便利。如果你在阀门使用过程中有何疑难问题,请致电本公司售后服务。 电话: 传真: 一、用途: 适用于公称压力1。0MPa,介质温度80℃的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。 二、特点: 由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。 本止回阀设计结构独特新颖,体积小、重量轻。 密封面为橡胶对金属的软密封,密封性能可靠,耐磨损,使用寿命长。 三、主要零件材料:

四、主要外形及连接尺寸 公称通径(DN) 主要尺寸 法兰尺寸和螺栓规格 1.0MPa L H1H2D1n-φ 100 190 110 210 180 8-18 125 200 123 220 210 8-18 150 210 140 250 240 8-23 200 230 168 280 295 8-23 250 250 195 310 350 12-23 300 270 220 350 400 12-23 350 290 250 410 460 16-23 400 310 283 490 515 16-25 450 330 308 520 565 20-25 500 350 335 585 620 20-25

五大类阀门使用说明书

五大类阀门使用说明书-CAL-FENGHAI.-(YICAI)-Company One1

D3/6/971J(X)蝶阀 使 用 说 明 书

D3/6/971J(X)对夹式蝶阀使用说明书 该系列蝶阀为软密封对夹式,驱动装置通过阀轴带动阀板作0-90゜范围旋转,作起闭和调节动作。 1.压力级:, MPa; 2.使用温度:-15℃---75℃; 3.适用介质:水、蒸汽、天然气、食品、药品、油类。 一、结构特点: 1、结构简单紧凑,90゜范围内旋转起闭迅速、准确; 2、操作扭矩小,省力轻巧; 3、双向密封、泄漏量为零。 二、安装使用注意事项: 1、该系列蝶阀可以安装在任意位置的管道上,客户根据自动控制系统的要求,结合驱动装置进行安装,安装位置应保证使用、维修方便; 2、该系列蝶阀可双向使用无需考虑介质流向; 3、存放应保持干燥,阀板处于微闭状态(约3~5°); 4、安装前应清理阀门内腔,不允许有污物附着。 5、驱动装置具体安装、使用、贮存、保管等注意事项,按相关要求执行。 三、常见故障及排除方法:

Z41H 闸阀 使 用 说 明 书

Z41H 闸阀使用说明书 Z41H闸阀为阀板在阀杆的带动下,沿阀座密封面作升降运动而达到启闭的目的。 1、压力级:, , MPa, , MPa,10 MPa; 2、使用温度:-29℃---425℃ 3、使用介质:水、蒸汽、油品等非腐蚀性介质。 一、结构特点 1、阀体通道为全通径,流体阻力小。 2、介质可从闸阀二侧任意方向流过,不受介质流动方向的限制。 3、全开对密封面受冲蚀性较小,密封性能好。 二、维护保养 1、运输途中的维护 阀门在运输途中应注意要轻装轻卸,以防止法兰密封面磕碰损坏,应将密封面擦干净后再关闭。要确保油漆、铭牌和法兰密封面的完好,现场要作好防雨、防尘工作。 2、保管中的维护 对入库的阀门,要认真擦拭、清洗阀门在运输过程中的积水和灰尘,对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道的密封盖要封好,以免赃物进入。对在运输中损坏、丢失的阀门零件,应及时配齐。 3、阀门安装注意事项

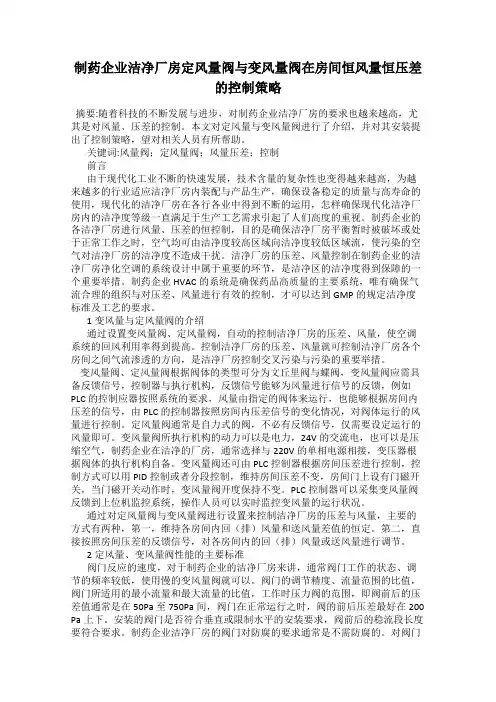

定风量阀的使用

自平衡风量阀的使用 一、为什么要使用? (1)在新风系统中的使用 目前,在国内,风机盘管加新风系统的空调方式还是较普遍,尤其是宾馆客房部分,大部分写字楼、办公楼都采用这种方式。通常做法是每层设新风机组,走道敷设新风干管,几十根支管分别从总管上接入各房间。 以宾馆客房为例,每间客房新风量一般为100 m3/h,如何做到各支管的风量一致呢?一般来说,设计师往往会在新风支管上加设一只风量调节阀,期望通过后期调试手段来完成风量分配。由于新风系统一般情况下均为干管长,支管短,而风量调节阀调节既不直观,调节 精度又不理想,况且每间客房新风量只有100 m3/h,风量很小,这样的调试几乎是无法完成的。施工单位只能做到测一下新风干管的总送风量,保证各送风支管有风感这样的地步。为了能保证各房间所送新风量能达到设计值,也无需施工单位再去一个房间一个房间的平衡,我们只需在每支新风支管上加设一只定风量阀,以上问题就迎刃而解。 在高层建筑内居住、办公的人常常抱忧新风量不足,而设计师往往感到很委屈。因为从图纸上看,新风量标准的取值并不低,但我们往往忽略了一个问题,如何从设计角度来保证实际效果,而定风量阀

在新风系统中的应用,就是一个有力的措施。 (2)在排风系统中的使用 一个好的空调系统设计,它的排风系统必须很合理,而这一点往往得不到重视。在民用建筑特别是在高层建筑里,围护结构的气密性很好,只需较少的风量就可以维护房间的正压值。大约新风量的85~90%必须通过有组织的排风排出室外,这样才能保证送风、排风的风量平衡,否则再多的新风量也无法送进房间。在民用建筑里,排风一般通过卫生间、开水间等辅助用房排出室外。除此之外,有时还应再增加一套排风系统,才能保证送、排风平衡。对于卫生间排风,通常做法是每间卫生间设一、二只卫生间通风器,与排风竖井上的排风机联锁。我们知道,高层建筑内新风系统应该是一年四季都运行的,相应排风系统也应该是一年四季都运行的。也就是说,使用卫生间的人不可以去控制卫生间通风器的开启,设卫生间通风器的必要性就没有了。况且一个大风机带几十个小风机这样的排风系统运行既难匹配,又不经济。排风量为400m3/h 的卫生间通风器噪音就有40dB 左右,使卫生间失去宁静。大量的卫生间通风器也给维护带来很大的麻烦。为解决这个问题,我们可以取消卫生间通风器,在排风竖井每层支管上加设一只定风量阀,竖井顶部设一只排风机。这样的排风系统,能保证各层所排风量大致相等,而系统控制简单,运行可靠,卫生间可以很宁静。

妥思风量调节阀CVD安装指导手册

妥思风量调节阀CVD 安装指导手册 妥思空调设备(苏州)有限公司

妥思风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 妥思CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门,可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等,形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求,叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图

2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419 风量调节阀安装,依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下: 1.运到施工现场的风阀产品,安装单位应报监理验收,根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等,逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定,并应做好记录和各方签字确认。 2.风阀在就位安装之前应逐个检测其结构是否牢固、严密,进行开关操作试验,检查是否灵活可靠;对电动风阀要逐个通电试验并检测,做好试验记录。3.风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4.风阀的开闭方向、开启角度应在可视面有准确的标识。 5.安装在高处的风阀,其手动操纵装置宜距露面或操作平台1.5-1.8m。 6.风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm,且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7.检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8.检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架;电动风阀一般宜设单独支、吊架;用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9.用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面,达到相应的洁净标准后封闭两端,封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料,擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放,临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀,除按设计要求做好保温隔热外,还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露,则应对其与阀间的缝隙进行密封处理,确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外,不锈钢、铝合金材料的风阀连接件均应同材质,且其支、吊架如是钢质,还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫,使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时,一般不小于3mm;垫片不应凸入阀内,不宜突出法兰外,净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料,如橡胶

止回阀技术说明

止回阀技术说明 止回阀的工作原理和特性:止回阀的功能是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。 旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。 性能特点及工作原理: 性能特点 该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上,用来接通或截断管路中介质。 工作原理 2.1本阀由阀体、阀盖、阀瓣、摇杆、销轴、螺栓、螺母、垫片等组成。 2.2止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧,当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。 结构特点 我厂该系列产品采用旋启式结构,具有结构比较简单,制造与维修较方便,铸造工艺性较好,动作可靠,启闭时间短,阀门高度小,密封可靠等优点。阀门密封面堆焊STL 合金,具有耐磨损,抗擦伤,阀门使用寿命长,密封性能好等特点。 技术参数: 磅级:CLASS 150~1500 Lb 口径:NPS 2~48 in 公称压力:1.6Mpa~32.0Mpa 口径:50mm~1200mm 连接方式:法兰连接、承插式、焊接式 工作温度:≤425℃ 适用介质:水、蒸汽、油品等 运行特性: 我厂该系列止回阀能满足用户自然条件、使用工况要求。 制造质量 我厂该系列阀门质量好,外形美观,出厂试验按标准规定严格执行,泄漏量低于标准要求,保压时间高于标准要求2~3倍,达到优级产品水平。 采用标准: BS 1868 《石油、石化及相关工业的钢制止回阀》

立式止回阀使用说明书

编号:XXXXXXXXX 产品使用说明书 名称:立式止回阀 规格:DN32~200mm 压力:PN1.6~4.0Mpa

一、主要特点及用途 立式止回阀严格按 GB/T 12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。 二、技术规范 1、公称压力:PN1.6~4.0MPa 2、公称通径:DN32-200mm 三、采用标准 1、设计标准:GB/T 12235-1989 2、检验和试验标准:JB/T 9092-1999 3、结构长度:GB/T 12221-1989 4、法兰连接尺寸:JB/T79-1994 四、主要零件材料、适用介质和温度 试验压力 公称压力(MPa ) 1.6 2.5 4.0 壳体试验 2.4 3.8 6.0 密封试验 1.8 2.8 4.4 阀体材料WCB(C) CF8(P) CF 8M (R) WC6 WC9 工作温度≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550 适用介质水、蒸汽、油品硝酸类醋酸类水、蒸汽水、蒸汽

五、主要连接尺寸 公称通径 PN1.6/2.5/4.0MPa H 系列 1 系列 2 DN32 145 110 DN40 155 120 DN50 170 140 DN65 180 160 DN80 200 185 DN100 220 210 DN125 250 275 DN150 280 300 DN200 380 380 六、保管、安装、使用及维护 1、阀门应存放在比较干燥的室内。 2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢,并在阀门加工面涂防锈油,以防锈蚀。 3、安装前首先要核对阀门的标志,以确定该阀门是否符合要求,然后卸掉两端盖板,将阀门清洗干净。 4、关闭时,只要将介质截断即可。 七、可能发生故障及排除方法 故障原因排除方法 阀体与阀盖连接处的泄漏1、螺栓未拧紧或松紧不均匀。 2、法兰面有损伤或有杂物。 3、垫片失效。 1、系统泄压后,重新均匀拧紧螺栓。 2、修整密封面和清除污物。 3、更换垫片。 阀瓣密封处的泄漏1、密封面有夹杂物。 2、密封面有损伤。 1、清洗干净 2、修整损坏的密封面。 阀门启闭不灵活1、销铀磨损或弯曲变形1、更换销铀。 八、安全操作: 在系统泄压后,方可松动和调整阀盖与阀体的连接螺栓,以及侧法兰与管路的连接螺栓。

最新定风量阀的特点及在通风空调中的应用

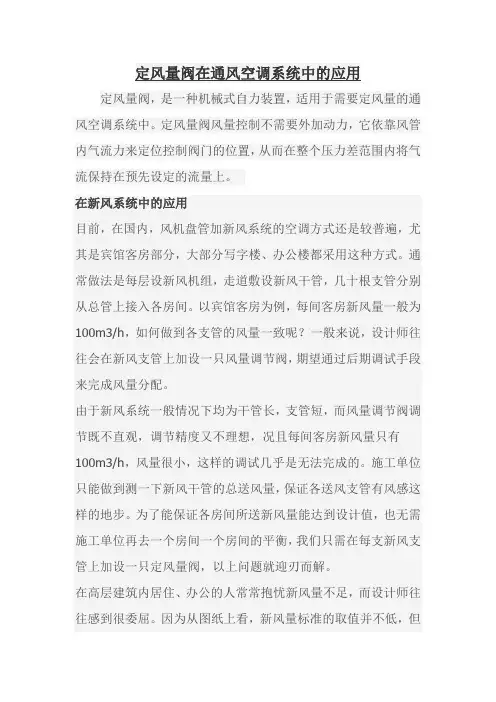

定风量阀的特点及在通风空调中的应用

定风量阀的特点及在通风空调中的应用 全球阀门网整理 2006-3-13 来源: 【大中小】『关闭』直接进论坛 摘要:定风量阀,是一种机械式自力装置,适用于需要定风量的通风空调系统中。定风量阀风量控制不需要外加动力,它依靠风管内气流力来定位控制阀门的位置,从而在整个压力差范围内将气流保持在预先设定的流量上。 关键词:定风量阀控制流量 定风量阀,是一种机械式自力装置,适用于需要定风量的通风空调系统中。定风量阀风量控制不需要外加动力,它依靠风管内气流力来定位控制阀门的位置,从而在整个压力差范围内将气流保持在预先设定的流量上。 (一)在新风系统中的应用 目前,在国内,风机盘管加新风系统的空调方式还是较普遍,尤其是宾馆客房部分,大部分写字楼、办公楼都采用这种方式。通常做法是每层设新风机组,走道敷设新风干管,几十根支管分别从总管上接入各房间。以宾馆客房为例,每间客房新风量一般为100m3/h,如何做到各支管的风量一致呢?一般来说,设计师往往会在新风支管上加设一只风量调节阀,期望通过后期调试手段来完成风量分配。由于新风系统一般情况下均为干管长,支管短,而风量调节阀调节既不直观,调节精度又不理想,况且每间客房新风量只有100m3/h,风量很小,这样的调试几乎是无法完成的。施工单位只能做到测一下新风干管的总送风量,保证各送风支管有风感这样的地步。为了能保证各房间所送新风量能达到设计值,也无需施工单位再去一个房间一个房间的平衡,我们只需在每支新风支管上加设一只定风量阀,以上问题就迎刃而解。 在高层建筑内居住、办公的人常常抱忧新风量不足,而设计师往往感到很委屈。因为从图纸上看,新风量标准的取值并不低,但我们往往忽略了一个问题,如何从设计角度来保证实际效果,而定风量阀在新风系统中的应用,就是一个有力的措施。 因目前定风量阀主要还是依靠进口,价格较贵,笔者建议在四、五星级宾馆,高档写字楼运用比较合适。 (二)在排风系统中的应用 一个好的空调系统设计,它的排风系统必须很合理,而这一点往往得不到重视。在民用建筑特别是在高层建筑里,围护结构的气密性很好,只需较少的风量就可以维护房间的正压值。大约新风量的85~90%必须通过有组织的排风排出室外,这样才能保证送风、排风的风量平衡,否则再多的新风量也无法送进房间。在民用建筑里,排风一般通过卫生间、开水间等辅助用房排出室外。除此之外,有时还应再增加一套排风系统,才能保证送、排风平衡。对于卫生间排风,通常做法是每间卫生间设一、二只卫生间通风器,与排风竖井上的排风机联锁。我们知道,高层建筑内新风系统应该是一年四季都运行的,相应排风系统也应该是一年四季都运行的。也就是说,使用卫生间的人不可以去控制卫生间通风器的开启,设卫生间通风器的必要性就没有了。况且一个大风机带几十个小风机这样的排风系统运行既难匹配,又不经济。排风量为400m3/h的卫生间通风器噪音就有4 0dB左右,使卫生间失去宁静。大量的卫生间通风器也给维护带来很大的麻烦。为解决这个问题,我们可以取消卫生间通风器,在排风竖井每层支管上加设一只定风量阀,竖井顶部设一只排风机。这样的排风系统,能保证各层所排风量大致相等,而系统控制简单,运行可靠,卫生间可以很宁静。 (三)在变风量空调系统中的应用

风量调节阀使用说明书

风量调节阀CVD 安装指导手册

风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门,可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等,形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求,叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图

2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419

风量调节阀安装,依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下: 1.运到施工现场的风阀产品,安装单位应报监理验收,根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等,逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定,并应做好记录和各方签字确认。 2.风阀在就位安装之前应逐个检测其结构是否牢固、严密,进行开关操作试验,检查是否灵活可靠;对电动风阀要逐个通电试验并检测,做好试验记录。3.风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4.风阀的开闭方向、开启角度应在可视面有准确的标识。 5.安装在高处的风阀,其手动操纵装置宜距露面或操作平台1.5-1.8m。 6.风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm,且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7.检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8.检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架;电动风阀一般宜设单独支、吊架;用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9.用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面,达到相应的洁净标准后封闭两端,封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料,擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放,临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀,除按设计要求做好保温隔热外,还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露,则应对其与阀间的缝隙进行密封处理,确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外,不锈钢、铝合金材料的风阀连接件均应同材质,且其支、吊架如是钢质,还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫,使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时,一般不小于3mm;垫片不应凸入阀内,不宜突出法兰外,净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料,如橡胶板或硅胶板等,严禁采用泡沫塑料、厚纸板、石棉绳、铅油麻丝及油毡纸等含开孔孔隙和易产尘的材料。密封垫厚度根据材料弹性大小决定,一般为4-6mm,一对法兰的密封垫规格、性能及垫层厚度应相同。严禁在密封垫上涂刷涂料,法兰密封尽量减少接头,做接头时要采用阶梯形或企口形,并涂密封胶,如下图所示:14. 风阀安装的水平度误差不大于3%,垂直度误差不大于2%,不单独设支、吊架的风阀安装公差随风管一起控制精度。采用薄钢板法兰风管连接应符合下列规定: 14.1 连接完整无缺损,表面应平整,无明显扭曲。 14.2 弹簧夹或紧固螺栓的间隔不应大于150mm,且分布均匀,无松动现象。 15. 风阀安装后一般与风管系统一同进行严密性检测与试验,但为了减少风阀的调整试验次数,应对电动风阀和洁净系统、实验室风系统的风阀单独进行安装完

止回阀技术说明书

止回阀系列 外置油缸蝶式止回HH47X 蝶式微阻缓闭止回阀HH49X

外置油缸微阻缓闭止回阀HH44X 橡胶瓣止回阀HC44X 静音止回阀H42X

静音止回阀H41X 型号编制说明 HH47X外置油缸蝶式止回阀 引述 目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞,以带动缓闭液压系统工作,这种液压缓闭原理由于介质与活塞及管路系统直接接触,液压系统常受到介质中的杂质的影响,特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀,我们将在下面做详细的介绍。 工作原理 本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。本阀靠进口介质压力推动阀板开启使介质通过,阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。 当介质停止流动是(如泵突然停止运动)由于阀板自重及介质倒流作用,是阀板自动关闭。由于缓冲液压缸的作用,阀板关闭分两个阶段从全开位置(850)到运行了700为快

关段,阻尼装置作用小,700以后阻尼装置作用大,为慢关段,且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整,以消除破坏性水锤(将水锤压力控制在工作压力的 1.2~1.5倍之间,并控制介质倒流时,水泵倒转速度不超过水泵额定转速的1.3倍)。 注:因该阀门主要是在管网正常供水状态下出现断电事故时,起到消除破坏性水锤,保护泵及管道的作用,且能达到零泄漏。故在正常供水、停水(即无倒流介质水锤)状态下(先关出口蝶阀,后停泵),该阀门不关闭。 打开从此注油。(正常情况下越3~4个月补充一次) 特点 1、体积小、重量轻、结构紧凑、维修方便 2、缓闭装置设计新颖,结构紧凑便利,性能稳定可靠,且位于管线之外,避免了污染 介质。 3、运行平稳、无震动、无噪音。 4、采用双偏心结构,其结构参数确定在最佳值,有利于减少流阻和振动,减少水锤影 响。 5、达到完全密封,无泄漏。 6、启闭特性好,阀门开启压力0.08MPa。启闭迅速,关闭阀门采用可调试,快慢两个 阶段关闭方式,可适采用不同工况要求。 7、因其不带“重锤”和外部油管,故避免了伤人及油管受压爆裂而缓闭失效等事故, 且节电、节能效果明显。 公称压力PN 1.0 壳体试验压力PN 1.5 密封试验压力PN 1.1 适用温度℃-20~120 适用介质原水、清水、污水、各种油类 HH47X外置油缸蝶式止回阀结构图

止回阀的应用 的 详 细 说 明

止回阀的应用的详细说明 关健词: 进口止回阀、止回阀的资料、止回阀的特点、止回阀的应用、止回阀的说明书、止回阀的结构、止回阀的原理。 止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。 止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于***的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。 止回阀的安装应注意以下事顶:1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。2、安装时注意介质流动的方向应与阀体所票箭头方向一致。3、升降式垂直瓣止回阀应安装在垂直管道上。4、升降式水平瓣止回阀应安装在水平管道上。止回阀的型号和种类: 止回阀→【排渣止回阀PH44】→【对夹式止回阀H71→H72→H74→H76→H78→H79】→【法兰式止回阀H44→H41→H42→H45→HQ44→HQ45→HH46→HH47→HH48→HH49→H48】→【内螺纹止回阀H11→H12→H14】→【旋启式止回阀H44H】→【升降式止回阀H41H】→【立式止回阀H42H→H42N】→【角式止回阀H63Y→H83Y】→【高压止回阀】→【自密封止回阀】→【高温止回阀】→【Y型止回阀H65Y】→【高温高压止回阀】→【对夹超薄型止回阀H74】→【对夹升降式止回阀H71→H72】→【对夹双瓣蝶式止回阀H76→H78→H79】→【消声止回阀HC41X】→【静音止回阀HC42→DRVZ】→【橡胶瓣止回阀HX44X→SFCV】→【蝶式止回阀】→【微阻缓闭止回阀HH44→HH46→HH48→HH49】→【球形止回阀HQ41X →HQ44X→HQ45X】→【天燃气止回阀H41N→H42N】→【液化石油气止回阀H41N→H42N】→【保温止回阀BH44H→BH41H】→【截止止回多功能阀H48H】→【衬胶止回阀H44J→H41J →H40J】→【衬氟止回阀H41F→H44F→H42F→H40F】→【塑料止回阀H41F-6S→H44F-6S→H61F-6S】→【限流止回阀H145】→【过滤止回阀】→【支耳式止回阀】→【铸铁止回阀】→【黄铜止回阀】→【铸钢止回阀】→【锻钢止回阀】→【不锈钢止回阀】→【铬钼钢止回阀】→【铬钼钒钢止回阀】

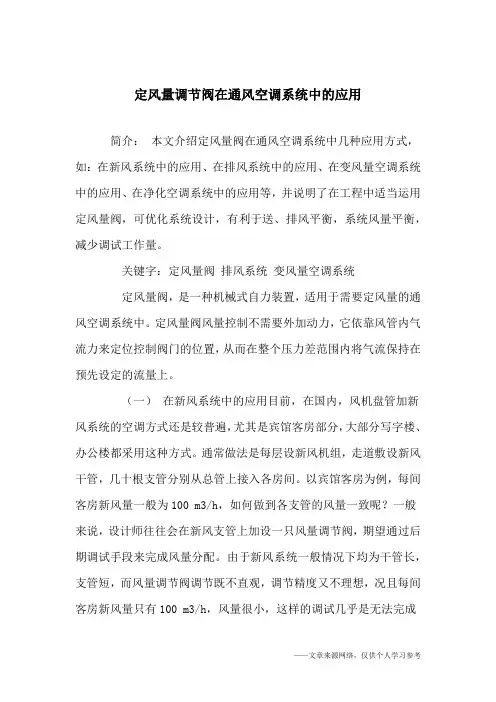

定风量阀原理

定风量阀原理 定风量阀,是一种机械式自力装置,适用于需要定风量的通风空调系统中。定风量阀风量控制不需要外加动力,它依靠风管内气流力来定位控制阀门的位置,从而在整个压力差范围内将气流保持在预先设定的流量上。 (一)在新风系统中的应用目前,在国内,风机盘管加新风系统的空调方式还是较普遍,尤其是宾馆客房部分,大部分写字楼、办公楼都采用这种方式。通常做法是每层设新风机组,走道敷设新风干管,几十根支管分别从总管上接入各房间。以宾馆客房为例,每间客房新风量一般为100 m3/h,如何做到各支管的风量一致呢?一般来说,设计师往往会在新风支管上加设一只风量调节阀,期望通过后期调试手段来完成风量分配。由于新风系统一般情况下均为干管长,支管短,而风量调节阀调节既不直观,调节精度又不理想,况且每间客房新风量只有100 m3/h,风量很小,这样的调试几乎是无法完成的。施工单位只能做到测一下新风干管的总送风量,保证各送风支管有风感这样的地步。为了能保证各房间所送新风量能达到设计值,也无需施工单位再去一个房间一个房间的平衡,我们只需在每支新风支管上加设一只定风量阀,以上问题就迎刃而解。在高层建筑内居住、办公的人常常抱忧新风量不足,而设计师往往感到很委屈。因为从图纸上看,新风量标准的取值并不低,但我们往往忽略了一个问题,如何从设计角度来保证实际效果,而定风量阀在新风系统中的应用,就是一个有力的措施。 (二)在排风系统中的应用一个好的空调系统设计,它的排风系统必须很合理,而这一点往往得不到重视。在民用建筑特别是在高层建筑里,围护结构的气密性很好,只需较少的风量就可以维护房间的正压值。大约新风量的85~90%必须通过有组织的排风排出室外,这样才能保证送风、排风的风量平衡,否则再多的新风量也无法送进房间。在民用建筑里,排风一般通过卫生间、开水间等辅助用房排出室外。除此之外,有时还应再增加一套排风系统,才能保证送、排风平衡。对于卫生间排风,通常做法是每间卫生间设一、二只卫生间通风器,与排风竖井上的排风机联锁。我们知道,高层建筑内新风系统应该是一年四季都运行的,相应排风系统也应该是一年四季都运行的。也就是说,使用卫生间的人不可以去控制卫生间通风器的开启,设卫生间通风器的必要性就没有了。况且一个大风机带几十个小风机这样的排风系统运行既难匹配,又不经济。排风量为400m3/h的卫生间通风器噪音就有40dB左右,使卫生间失去宁静。大量的卫生间通风器也给维护带来很大的麻烦。为解决这个问题,我们可以取消卫生间通风器,在排风竖井每层支管上加设一只定风量阀,竖井顶部设一只排风机。

(完整版)HDH48X-微阻缓闭蝶型止回阀说明书

HDH48X 微阻缓闭蝶型止回阀 一、用途 主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出口处,用以截断介质的回流消除破坏性的水锤,保护管道、使水泵安全运行。 二、特点 1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。 2、缓闭系统性能优良,长期运动不失灵,能有效地控制阀瓣缓慢关闭,可消除破环性水锤。 3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。 4、在阀瓣上设有助关弹簧,启闭平稳,无震动,无噪音。 5、比其它止回阀流阻小,有明显的节能效果。 三、主要零部件材料 零件名称 材料 阀体灰铸铁、碳钢、球墨铸铁、不锈钢 阀瓣铸钢、球墨铸铁、不锈钢+橡胶阀杆、弹簧不锈钢 缓闭装置、微量调节阀不锈钢 公称压(Mpa) 壳体试验压力 (MPa) 密封试验压力 (MPa) 适用温度适用介质缓闭时间 1.0 1.5 1.1 ≤80℃ 清水、污水、海水3-60秒 1.6 2.4 1.76 2.5 3.75 2.75 五、产品结构图

六、部分产品主要连接尺寸(单位:mm) 七、工作原理 本止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀瓣平稳推开。在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。 八、安装 1、本止回阀可以水平方向安装(箭头平行水平地面),也可以垂直安装(箭头与水平地面垂直方向),一般DN大于400的最好采用水平方向安装。 2、安装前应对管道进行清洗,对阀门全面检查,确保无损之后再装入管路装入时注意箭头方向与介质运行方向一致。 3、在该阀的进口处应安装过滤器。出口处要安装一台蝶阀或闸阀,以方便该阀及其它设备维修。 4、在紧固法兰连接螺栓时,应注意对称均匀坚固。

升降式止回阀使用说明

Type HY41W lift check valve HY41W型升降式止回阀 An instruction manual 使用说明书

Lift check valve for use 升降式止回阀使用说明 1. Purpose and performance specifications用途和性能规范: The valve is used for industry pipeline for preventing medium countercurrent device本阀门用于工业管道上作阻止介质逆流的装置。Performance specification性能规范 2. Function principle and structure作用原理和结构说明: The valve is in use process, as shown in the direction of the arrow flow medium. When the medium in the specified direction flow valve medium, by force, be opened; media inverse Flow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valve seat. Cover sealing off, in order to prevent the medium countercurrent purpose. 本阀门在使用过程中,介质按图示箭头方向流动。 当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆 流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密 封面密合而关闭,达到阻止介质逆流的目的。 1

控制系统简单介绍

“ACE”控制系统简单介绍 我厂#1、#2机组自投入“ACE”控制以来,一直受到“双细则”的考核,现将“ACE”的基本定义及如何考核进行说明。 1、AGC简介 AGC(Automatic Generation Control):现代电网控制的一项基本和重要任务,指以控制发电机输出功率来适应负荷波动的闭环反馈控制。AGC的四个基本目标:a) 发电出力与负荷平衡。b) 保持系统频率为额定值。c) 区域联络线潮流与计划相等。d) 区域内发电厂之间的负荷经济分配。通常AGC指4个目标中的前3个,特别是第2、3个,包含第4个的AGC称为AGC/EDC。 2、分区控制误差(Area Control Error),即ACE: ACE = K i ?f + ?P tie. i ACE 理解上等同于频差,不同是还要考虑调节联络线交换功率偏差?P tie.i=?P tie.i.a- ?P tie.i.s,即实际值减计划值。(方向为流出为正)。 控制方式包括: ①定频率控制(自动调频):ACE = K i?f ②定交换功率控制:ACE = ?P tie.i ③联络线控制偏差模式:ACE = K i?f + ?P tie.i ④自动修正时差控制模式:ACE = K i?f + ?P tie.i+ K t?t,?t指与频率密切相关的电钟与标准的天文时间的偏差。 ⑤自动修正交换电能差控制模式:ACE = K i?f + ?P tie.i+ K w?w,?w

指在规定的合同时间内联络线传输电能与合同数额的偏差。 ⑥自动修正时差和交换电能差控制模式: ACE= K i? f+ ? P t i.e i+ K t ? t+ K w? w 3、AGC分区调频 实际的分区调频方程式:“ACE 积差”调节法: ? ACE dt + ? P i= 0 由于是积差调节,当ACE=0 时,分区调频过程结束, 各个区的出力?P i不再变化。ACE=0 表示?f=0、?P tie .i=0,实现了AGC 的2、3 个目标。 分区电网的调频特点:区内负荷的非计划变化,主要由该区域内的调频厂自己负责,其它区的调频厂只是支援性质。因此应维持联络线的交换功率。 对于A、B 区域电网,B 区负荷增加 a) 最初,调速器来不及动作,由发电机组的转动惯性 提供能量,系统频率下降,?f < 0 。 b) 负荷调节效应起作用,同时A、B 区域电厂的调速器都动作,增加出力,参加频率的一次调整,满足功率平衡,系统达到新的平衡状态,频率恢复到某个水平(低于额定值)。 c) 一次调整结束后,联络线上出现了功率增量?P AB> 0,同时?f < 0,A区电网据此(异号)可判断负荷变动发生在非本区,而B区电网发现

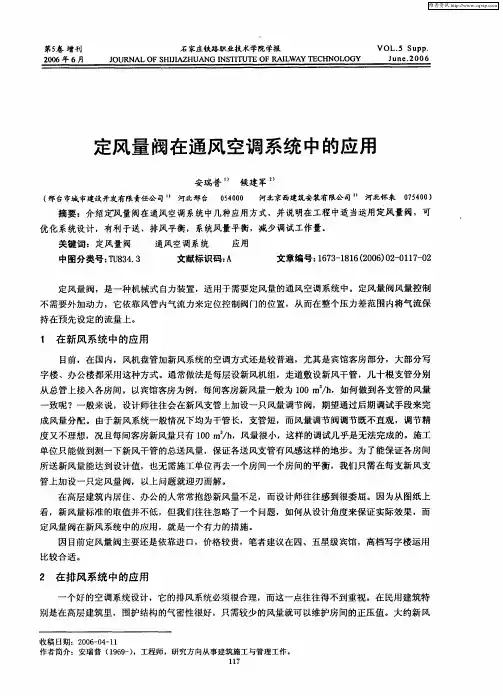

定风量阀在通风空调系统中的使用技巧

定风量阀在通风空调系统中的使用技巧 定风量阀,是一种机械式自力装置,适用于需要定风量的通风空调系统中。定风量阀风量控制不需要外加动力,它依靠风管内气流力来定位控制阀门的位置,从而在整个压力差范围内将气流保持在预先设定的流量上。 (一)在新风系统中的应用目前,在国内,风机盘管加新风系统的空调方式还是较普遍,尤其是宾馆客房部分,大部分写字楼、办公楼都采用这种方式。通常做法是每层设新风机组,走道敷设新风干管,几十根支管分别从总管上接入各房间。以宾馆客房为例,每间客房新风量一般为100m3/h,如何做到各支管的风量一致呢?一般来说,设计师往往会在新风支管上加设一只风量调节阀,期望通过后期调试手段来完成风量分配。由于新风系统一般情况下均为干管长,支管短,而风量调节阀调节既不直观,调节精度又不理想,况且每间客房新风量只有100m3/h,风量很小,这样的调试几乎是无法完成的。施工单位只能做到测一下新风干管的总送风量,保证各送风支管有风感这样的地步。为了能保证各房间所送新风量能达到设计值,也无需施工单位再去一个房间一个房间的平衡,我们只需在每支新风支管上加设一只定风量阀,以上问题就迎刃而解。在高层建筑内居住、办公的人常常抱忧新风量不足,而设计师往往感到很委屈。因为从图纸上看,新风量标准的取值并不低,但我们往往忽略了一个问题,如何从设计角度来保证实际效果,而定风量阀在新风系统中的应用,就是一个有力的措施。因目前定风量阀主要还是依靠进口,价格较贵,笔者建议在四、五星级宾馆,高档写字楼运用比较合适。 (二)在排风系统中的应用一个好的空调系统设计,它的排风系统必须很合理,而这一点往往得不到重视。在民用建筑特别是在高层建筑里,围护结构的气密性很好,只需较少的风量就可以维护房间的正压值。大约新风量的85~90%必须通过有组织的排风排出室外,这样才能保证送风、排风的风量平衡,否则再多的新风量也无法送进房间。 在民用建筑里,排风一般通过卫生间、开水间等辅助用房排出室外。除此之外,有时还应再增加一套排风系统,才能保证送、排风平衡。对于卫生间排风,通常做法是每间卫生间设一、二只卫生间通风器,与排风竖井上的排风机联锁。我们知道,高层建筑内新风系统应该是一年四季都运行的,相应排风系统也应该是一年四季都运行的。也就是说,使用卫生间的人不可以去控制卫生间通风器的开启,设卫生间通风器的必要性就没有了。况且一个大风机带几十个小风机这样的排风系统运行既难匹配,又不经济。排风量为400m3/h的卫生间通风器噪音就有40dB左右,使卫生间失去宁静。大量的卫生间通风器也给维护带来很大的麻烦。为解决这个问题,我们可以取消卫生间通风器,在排风竖井每层支管上加设一只定风量阀,竖井顶部设一只排风机。这样的排风系统,能保证各层所排风量大致相等,而系统控制简单,运行可靠,卫生间可以很宁静。 (三)在变风量空调系统中的应用在变风量空调系统中,一般外区采用变风量方式,内区采用定风量方式,在一个风量、风压不断变化的送风系统中,内区定风量设计是离不开定风量阀的。

止回阀说明书

1.范围 本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。 2.用途 2.1本阀用于管道或装置中,防止介质倒流。 2.2根据介质选用阀门的材质。 2.2.1碳钢阀门适用于水、蒸汽、油品等介质。 2.2.2不锈钢阀门适用于腐蚀性介质。 2.3适用温度: 2.3.1普通碳钢阀门适用温度为-29℃~+425℃ 2.3.2合金钢阀门适用温度≤550℃ 2.3.3不锈钢阀门适用温度为-196℃~+200℃ 3.结构 3.1止回阀基本结构见图1 3.2易损件垫片采用聚四氟乙烯或柔性石墨,密封可靠。 4.工作原理 止回阀依靠介质本身的流动而自动开、闭阀瓣,防止介质倒流。 5.保管、保养、安装和使用 5.1阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。 5.2长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。5.3安装前应仔细核对阀门标志是否与使用要求相符。 5.4安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。 5.5安装前应注意阀门上流向标记与介质流动方向一致。 5.6。升降式垂直瓣止回阀应安装在垂直管道上,升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。 5.7使用中应注意阀门是否有异常声音和振动,为防止在管路中产生水锤效应,应注意管路介质压力波动情况。 6.可能发生的故障、原因及消除方法见表1 -1-

7.保修 制造厂对阀门投入使用一年内负责保修,但不超过发货期18个月。在保修期内,因产品质量原因均可免费修理或更换零件。 a.法兰连接旋启式止回阀 b.法兰连接升降式止回阀 -2-
