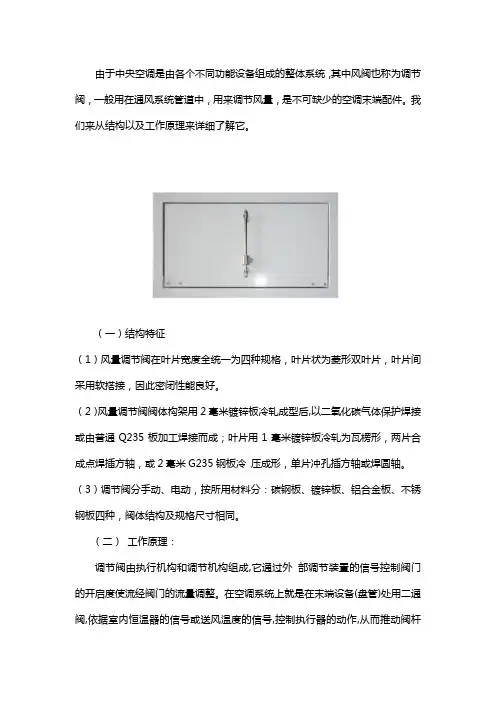

风量调节阀是通过阀门叶片的开合角度来控制风量大小，其启闭转角度为90度，阀门为密闭结构，全闭时漏风量为2%左右，框架、叶片采用优质钢板轧制，手动阀调节机构分为手柄式和蜗轮蜗杆式，通过调节叶片的开合角度来控制风量的大小，电动阀的叶片开合角度由电机控制。
风量调节阀主要特点：
1、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
2、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有极强的刚性和强度。
3、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
4、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
5、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
6、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。
铝合金多叶风量调节阀
铝合金多叶风量调节阀安装在空调和通风管道中，通过整阀叶片的开合角度控制风量大小，叶片在可调范围任意位置均可固定，阀轴转动灵活，调节方便。有手动和电动两种结构形式可供选择.
铝合金多叶风量调节阀具有外形美观,重量轻,耐腐蚀等特点.
散流器风量调节阀
散流器风量调节阀，在原有导流叶片、边框、中心轴头的基础上，设计出由固定的导向调节板及其弧形槽孔，活动的导向传动板及其斜槽孔，导流叶片上的导向轴头构成的导流叶片角度控制机构，利用套筒、滑块摆杆传动机构的原理，通过调节螺栓带动导向传动板作上下移动，实现对导流叶片转动角度的控制。这样的结构，具有导流叶片角度调节灵活方便、导流叶片定位牢固可靠、风振噪声小的优点。
散流器风量调节阀，包括有边框、装于边框上可绕自身两端的中心轴头转动的导流叶片，多个导流叶片处于不同的角度可控制风量的大小，其特征在于：控制导流叶片转动角度的机构包括有：固定的导向调节板、可上下移动的导向传动板及导流叶片上一侧轴向布置的导向轴头，导向调节板支承与导向轴头处于同侧的中心轴头，导向调节板上开有弧形槽孔，导向轴头穿插入弧形槽孔内、且运动轨迹与弧形槽孔吻合；导向传动板布置于导向调节板背后且与之并列平行，导向传动板上开有斜槽孔，导向轴头穿过弧形槽孔与斜槽孔配合，形成所似套筒、滑块摇杆传动机构。
普通风量调节阀
F系列风量调节阀具有结构简单合理、泄漏量小、摩擦力矩小、运转灵活、叶片刚性好、耐腐蚀、品种齐全等优点。其性能及各项参数指标已超过JB/T7228-94标准之规定。可以广泛应用在工业和民用空调及通风系统之中，以达到精确控制风量的目的。
F系列风量调节阀的主要特点：
1、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
2、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有极强的刚性和强度。
3、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
4、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
5、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
6、F系列风量调节阀品种多，规格齐全，可根据要求，选用适用的品种，达到最佳的性能价格比，降低工程造价。
7、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。
F系列风量调节阀的主要技术性能：
1、使用温度：-40℃～95℃、-50℃～205℃、－50℃～250℃。
2、流量特性：叶片对开时流量特性为等百分比特性。
3、叶片轴允许的最大扭矩为35NM。
4、泄漏率：低泄漏型风量调节阀＜0.5%，普通型风量调节阀＜2%。
5、驱动方式：手动、电动、气动。
■ M3H风量检测调节阀
用于对通风空调系统的风量进行精确监测（±5%），保证通风空调系统各支路风量平衡，以及空调机组的新回风量达到设计要求。可选配电动执行机构，实现测量、调节一体化的目的。
工作原理
在风道内流动的空气，当遇到安装在风道内的孔板节流装置时，在孔板的前后产生压差。根据理论推算，经过孔板的风量与孔板前后的压差平方根成正比，并乘以流量系数K加以修正。由于通风空调系统风道内的空气流动一般处于紊流区，其雷诺数Re大于临界雷诺数，因此流量系数仅与孔板的开孔率有关。
M3H风量检测调节阀对8种孔板开孔率的流量系数进行了标定，因此当压差变送器测量出孔板前后的压差后，即可计算出经过孔板的风量。M3H可对8种开孔率进行手动设置，因此M3H同时具备风量调节的功能。
■ T308-1、2密闭式对开多叶风量调节阀
适用：
- 对开多叶风量调节阀，一般用在空调、通风系统管道中，用来调节支管的风量，也可用新风与回风的混合调节。该阀分为手动和电动两种。电动可以自动控制调节风量，与自控系统配套。
1、调节阀尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
2、调节阀既能作调节又能作密闭用，气密性好，相对漏风率5%。
3、叶片轴与外框间采用轴承，从而保证转动灵活，平稳，防止卡死。
4、调节阀分手动，电动，气动三种。
■铝合金风量调节阀
GLF系列铝合金风量调节阀具有结构简单合理、泄漏量小、摩擦力矩小、运转灵活、叶片刚性好、耐腐蚀、品种齐全等优点。其性能及各项参数指标已超过JB/T7228-94标准之规定。可以广泛应用在工业和民用空调及通风系统之中，以达到精确控制风量的目的。
GLF系列风量调节阀的主要特点：
1、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
2、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有极强的刚性和强度。
3、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
4、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
5、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
6、F系列风量调节阀品种多，规格齐全，可根据要求，选用适用的品种，达到最佳的性能价格比，降低工程造价。
7、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。
GLF系列风量调节阀的主要技术性能：
1、使用温度：-40℃～95℃、-50℃～205℃、－50℃～250℃。
2、流量特性：叶片对开时流量特性为等百分比特性。
3、叶片轴允许的最大扭矩为35NM。
4、泄漏率：低泄漏型风量调节阀＜0.5%，普通型风量调节阀＜2%。
5、驱动方式：手动、电动、气动。
气缸直行程控制阀 使用说明书 成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd
一、 概述 OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。 在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。 OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。 OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。 二、 结构特点 1、OPGL 气缸直行程控制阀技术先进，性能卓越。具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。 2、标准化、模块化设计，库存备件少、维修更方便。 3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。气源故障时弹簧可使阀门自动关闭或打开，保证了系统的安全。特殊设计的气缸卡环结构可使气关、气开方式在现场很方便地更换。同时具备了单作用执行机构和双作用执行机构的功能和优点。 4、自动调准中心插入式无螺纹连接阀座，通过阀盖和阀笼固定在阀体内，易于拆出、维修方便，控制阀可以在线检修，阀芯阀座密封面的优化设计和超精加工无需研磨就可以达到极小的泄漏量。 5、阀芯和阀杆为一体式，阀杆较传统类型阀杆粗3~4倍，可承受高压差并消除了阀芯脱落、阀杆弯曲断裂的事故隐患。 6、双顶式导向结构，阀芯与阀笼无接触，彻底消除了阀笼导向所引起的阀芯擦伤、阀笼卡死等阀门应用问题。 7、阀笼有多种设计：分别用于一般工况和高温高压差的严酷工况。如：消除气蚀型、降噪型，保护阀芯和阀体免受气蚀的损坏，大幅度降低噪音。 8、维修简单、快捷、经济，阀体不必从管线上拆下来，只需拧下阀盖法兰上的螺母，阀盖、阀芯、阀座零件就可很方便的依次取出检查，反之亦然。
F8 型空气分配阀的构造及作用原理 四方车辆研究所，与天津机车车辆机械厂共同研制了F8型空气分配阀。于1989年通过铁道部鉴定并列入推广项目。其结构、性能、检修工艺等方面均较我国原有的客车空气分配阀有较大的改进和提高，1998年开始在提速列车上使用。 1、F8阀可以与国内客车任何行号的三通阀，分配阀无条件混编， 2、F8型电空制动机可以与国内客车另一种电空制动机－104型电空制动机进行混编使用。 一、F8阀原理上的特点 F8阀采用二、三压力机构作用原理，既主阀是三压力机构（列车管、工作风缸、制动缸、三压力平衡），辅助阀是二压力机构（列车管和辅助空压力平衡）。由于主阀是三压力机购，所以具有良好的阶段缓解作用，但缓解时需要待列车管压力充到接近工作风缸压力时，制动缸压力才能降到零，所以缓解时间长。这与二压力分配阀有较大差距。为解决这个问题，辅助阀设计成二压力作用机构，并且具有加速缓解作用。主阀和辅助阀的相互配合，使该分配阀既具有三压力分配阀的阶段制动、阶段缓解、自动补风等特点。又具有二压力分配阀的轻易缓解的特点。 二、F8阀结构上的特点 采用了橡胶膜板和柱塞止阀结构，取消传统的涨圈，滑阀结构简化了检修工艺，延长了使用周期，提高了作用的可靠性。 三、F8阀性能上的特点 1、具有良好的制动缓解特点。
2、具有良好的阶段缓解特性，并有阶段与一次缓解的转换作用，适用范围广，提高列车操纵的灵活性。 3、具有制动补风性能。当列车施行制动后，制动缸一旦漏泄，可以制动补风，使制动缸压力保持不衰减。 4、制动缸最高压力可根据需要在一定范围（如380－480kpa）内調定。 5、具有良好的局部减压作用，制动波速快，制动一致性好。 F8型空气分配阀的构造及作用原理 第一节F8型空气分配阀的构造，F8型空气分配阀由主阀、中间体（管座）和辅助阀三部分组成。 一、主阀：主阀控制分配阀的充气、缓解、制动、保压等作用。是分配阀中主要部分，它是由主控部、充气阀、限压阀、副风缸充气止回阀、局减阀及主阀体、主阀下体组成。 主阀是三压力平衡机构，主活塞上下两侧分别是列车管和工作风缸压力空气，小活塞上方是制动缸压力，下方通大气。通过三压力（既p制p列与p工）平衡与否，来实现分配阀的制动、保压、缓解这三个基本作用位置。 当p制+p列 一、课程导引——执行器的作用 在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去操纵调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。在任何自动控制系统中，执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。 执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等恶劣状态下，因此，它是整个控制系统的薄弱环节。如果执行器选择或使用不当，往往会给生产过程自动化带来困难。在许多场合下，会导致控制系统的控制质量下降、调节失灵，甚至因介质的易燃、易爆、有毒而造成严重的事故。 为此，对于执行器的正确选用和安装、维修等各个环 节，必须给予足够的注意。 执行器根据驱动动力的不同，可划分为气动执行 器、液动执行器和电动执行器，本次课将结合实验装 置所用的智能电动调节阀使用知识进行介绍。 二、产品知识——电动调节阀 的结构与工作原理（20分钟） 1、电动调节阀的基本结构 在THJ-2的实验装置上，配置了上海万迅仪表有 限公司生产的智能型电动调节阀，其型号为 QSVP-16K ，图1是电动调节阀的典型外形，它由两 个可拆分的执行机构和调节阀（调节机构）部分组成。 上部是执行机构，接受调节器输出的0～10mADC 或4～20mADC 信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。 2、电动执行机构的基本结构（部分摘自上海万迅仪表产品说明书） 执行机构采用了德国进口的PSL 电子式一体化的电动执行机构，该产品体积小、重量轻，功能强、操作方便，已广泛应用于工业控制。 其直线行程电动执行器主要是由相互隔离的电气部分和齿轮传动部分组成，电机作为连执 行 机 构调节阀图1 电动调节阀外形机构 妥思风量调节阀CVD 安装指导手册 妥思空调设备（苏州）有限公司 妥思风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 妥思CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门，可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等，形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求，叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图 2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419 风量调节阀安装，依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下： 1．运到施工现场的风阀产品，安装单位应报监理验收，根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等，逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定，并应做好记录和各方签字确认。 2．风阀在就位安装之前应逐个检测其结构是否牢固、严密，进行开关操作试验，检查是否灵活可靠；对电动风阀要逐个通电试验并检测，做好试验记录。3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4．风阀的开闭方向、开启角度应在可视面有准确的标识。 5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。 6．风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm，且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7．检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8．检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架；电动风阀一般宜设单独支、吊架；用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9．用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面，达到相应的洁净标准后封闭两端，封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料，擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放，临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀，除按设计要求做好保温隔热外，还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露，则应对其与阀间的缝隙进行密封处理，确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外，不锈钢、铝合金材料的风阀连接件均应同材质，且其支、吊架如是钢质，还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫，使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时，一般不小于3mm；垫片不应凸入阀内，不宜突出法兰外，净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料，如橡胶 阀门有哪些种类？其结构及工作原理在这里给大家分类总结： 1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。 2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。 3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。 4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。 5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。 一、闸阀 靠阀板的上下移动，控制阀门开度。阀板象是一道闸门。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。国内生产闸阀的厂家比较多，连接尺寸也大多不统一。 性能特点： 优点： 1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。 3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 4、水锤现象不易产生。原因是关闭时间长。 5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。 6、结构长度(系壳体两连接端面之间的距离)较小。 7、形体简单, 结构长度短，制造工艺性好，适用范围广。 8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活． 缺点： 电动调节阀工作原理 电动调节阀工作原理：压力控制的叫电动调节阀，电动球阀啊、电动碟阀、智能调节阀，其实都是电动阀扭距电动阀大调节形式上电动阀可以粗略控制开度实现原理就是在电机转动过程中停止。 结构：由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。 工作电源：AC22V 380V等电压等级。 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 流量特性介绍：电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。主要有：线性特性，等百分比特性及抛物线特性三种。 应用领域：电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装：电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。 类似产品：与电动调节阀功能相似的还有：自力式调节阀。 电动调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭。 电动调节阀包含一个控制阀和一个温控器（包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞），电动执行器依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作，如果在传感器上的温度升高，将使得液体填充物同时加热并膨胀，在工作活塞的作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调整，电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。 风量调节阀CVD 安装指导手册 风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门，可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等，形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求，叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图 2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419 风量调节阀安装，依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下： 1．运到施工现场的风阀产品，安装单位应报监理验收，根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等，逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定，并应做好记录和各方签字确认。 2．风阀在就位安装之前应逐个检测其结构是否牢固、严密，进行开关操作试验，检查是否灵活可靠；对电动风阀要逐个通电试验并检测，做好试验记录。3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4．风阀的开闭方向、开启角度应在可视面有准确的标识。 5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。 6．风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm，且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7．检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8．检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架；电动风阀一般宜设单独支、吊架；用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9．用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面，达到相应的洁净标准后封闭两端，封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料，擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放，临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀，除按设计要求做好保温隔热外，还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露，则应对其与阀间的缝隙进行密封处理，确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外，不锈钢、铝合金材料的风阀连接件均应同材质，且其支、吊架如是钢质，还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫，使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时，一般不小于3mm；垫片不应凸入阀内，不宜突出法兰外，净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料，如橡胶板或硅胶板等，严禁采用泡沫塑料、厚纸板、石棉绳、铅油麻丝及油毡纸等含开孔孔隙和易产尘的材料。密封垫厚度根据材料弹性大小决定，一般为4-6mm，一对法兰的密封垫规格、性能及垫层厚度应相同。严禁在密封垫上涂刷涂料，法兰密封尽量减少接头，做接头时要采用阶梯形或企口形，并涂密封胶，如下图所示：14. 风阀安装的水平度误差不大于3%，垂直度误差不大于2%，不单独设支、吊架的风阀安装公差随风管一起控制精度。采用薄钢板法兰风管连接应符合下列规定： 14.1 连接完整无缺损，表面应平整，无明显扭曲。 14.2 弹簧夹或紧固螺栓的间隔不应大于150mm，且分布均匀，无松动现象。 15. 风阀安装后一般与风管系统一同进行严密性检测与试验，但为了减少风阀的调整试验次数，应对电动风阀和洁净系统、实验室风系统的风阀单独进行安装完 课前准备：多媒体课件制作、演示实验设备调试、以4人/小组进行分组。 一、课程导引——执行器的作用 在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去操纵调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。在任何自动控制系统中，执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。 执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。如果执行器选择或使用不当，往往会给生产过程自动化带来困难。在许多场合下，会导致控制系统的控制质量下降、调节失灵，甚至因介质的易燃、易爆、有毒而造成严重的事故。为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意。 执行器根据驱动动力的不同，可划分为气动执行 器、液动执行器和电动执行器，本次课将结合实验装 置所用的智能电动调节阀使用知识进行介绍。 二、产品知识——电动调节阀 的结构与工作原理（20分钟） 1、电动调节阀的基本结构 在THJ-2的实验装置上，配置了上海万迅仪表有 限公司生产的智能型电动调节阀，其型号为 QSVP-16K ，图1是电动调节阀的典型外形，它由两个可拆分的执行机构和调节阀（调节机构）部分组成。 上部是执行机构，接受调节器输出的0～10mADC 或 4～20mADC 信号，并将其转换成相应的直线位移， 推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，最常用的是直通单阀座和直通双阀座两种。 2、电动执行机构的基本结构（部分摘自上海万迅仪表产品说明书） 执行机构采用了德国进口的PSL 电子式一体化的电动执行机构，该产品体积小、重量执 行 机 构调节阀图1 电动调节阀外形机构 液压比例阀工作原理）置信电气生产非晶合金变压器，2间电网投资的快速增长为公司提供了良好的发展机遇。市场占公司为国内唯一的规模化生产非晶合金变压器的企业，属于国家推广的节能类产品，％以上。受政府强制采购政策的推动，非晶合金变压器有望获得大范围的推广，80有率达到得益于此，公司将面临一个巨大的市场空间。建议重点关注特变电工和置信电气。电力行业“节能减排”形势严峻“十一五”期间在“十一五”乃至相当长的时间内，“节能减排”将是我国政府工作的重点。％。但电力％、主要污染物排放总量减少10节能减排目标：实现国内生产总值能耗降低20亿吨，排放的二氧年，发电用煤超过121）2006行业节能减排形势很严峻，具体表现为：％，烟尘排放量占全国排放量的40化碳占全国排放总量的54％，火电用水占工业用水的）电网32）我国火电发电机组所占比例大，大量小机组存在，这使得煤耗显著偏高。％。20“重发轻供”导致电网建设落后于电源建设，电网建设中超高压输电线路比重偏建设滞后，低，高耗能变压器使用量太大。电气设备将在“节能减排”中发挥重要作用加强现有电厂设备未来国内电力行业节能的主要途径为：大力发展特高压电网；我们认为，改造，提高能源使用效率；积极鼓励新能源开发利用。电气设备将在“发送配用”各个环节发 首页>>产品中心>>比例式减压阀 的详细资料：固定比例式减压阀一、产品[] 产品名称：固定比例式减压阀． 产品特点：本厂生产的比例式减压阀，外形美观，质量可靠，比例准确，工作平稳．既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：2：1，3：1，4： 调节阀手册第一章概述 O.P.小洛维特 在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要靠某些最终控制元件去完成。最终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。 调节阀是最终控制元件的最广泛使用的型式。其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板（一种蝶阀的变型）、可变斜度的风扇叶片、电流调节装置以及不同 于阀门的电动机定位装置。 尽管调节阀得到广泛的使用，调节系统中的其它单元大概都没有像它那样少的维护工作量。在许多系统中，调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重，然而，当它控制工艺流体的流动时，它必须令人满意地运行及最少的维修量。 调节阀在管道中起可变阻力的作用。它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或"摩擦"所引起的。这一压力降低过程通常称为“节流”。对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度（焦耳一汤姆逊效应）。在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转 化为热能，导致温度略为升高。 常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。变送器的输出被送到调节仪表一一调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件一一调节阀。阀门改奕了流体的流量，使工艺参数达到了期望值。 在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧－薄膜式执行机构或者活塞式执行机构，使阀门动作、在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。 当一个气动调节阀和电动调节器配套使用时，可采用电－气阀门定位器或电－气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。 在调节理论的术语中，调节阀既有静态特性，又有动态特性，因而它影响整个控制回路成败。静态特性或增益项是阀的流量特性，它取决于阀门的尺寸、阀芯和阀座的组合结构、执行机构的类型、阀门定位器、阀前和阀后的压力以及流体的性质。第5章中将详细地介绍这些内容。 动态特性是由执行机构或阀门定位器－执行机构组合决定的。对于较慢的生产过程，如温度控制或液位控制，阀的动态特性在可控性方面一般不是限制因素。对于较快的系统， 分配阀根据列车管内的压力变化来控制作用风缸的充气和排气，并通过变向阀，作用阀的作用来实现机车的制动，保压或缓解。分配阀在空气制动机中的重要性，如同人的心脏一样，如果一旦发生故障，则整个车辆空气制动机的作用就会完全失效，行车安全就没有保证。 分配阀（图1） 分配阀的构造 104 型空气分配阀由主阀、紧急阀和中间体三部分组成，主阀和紧急阀都是用螺栓与中间体连接。中间体用螺栓安装在车底架上。 中间体 中间体用铸铁铸成，外形呈长方体形，外部四个立面分别作为主阀、紧急阀安装座和制动管、工作风缸管、副风缸管、制动缸管的管座，内部为三个独立的空腔经通道与主阀座或紧急阀座相关孔连通。中间体上紧急阀安装座在靠车体的外侧面，与紧急阀安装座相邻的右侧面为主阀安装座，与紧急阀安装座相邻的左侧面上方管座为工作风缸连接管座，下方为制动管连接管座，另一个侧面上方管座为副风缸连接管座，下方为制动缸连接管座。中间体内有三个空腔，靠紧急阀安装座侧的上角部为1.5L的紧急室，下角部为0.6L的局减室，另有占中间体很大容积(3.8L)的容积室。中间体主阀安装座面的列车管通路L上设有过滤性能、机械性能优越的杯形滤尘器。 中间体各通路及外形图(图2) 主阀 主阀是分配阀的心脏部件，它根据制动管不同的压力变化，控制制动机实现充气、缓解、制动、保压等作用。主阀由作用部、充气部、均衡部、局减阀部、增压阀部等五部分组成。 主阀分解结构外形图(图3) 紧急阀 紧急阀是专为改善列车紧急制动性能而独立设置的。动作、作用不受主阀部的牵制和影响。紧急阀的功用是在紧急制动减压时，产生强烈的制动管紧急局部减压，加快制动管的排气速度，提高列车制动机紧急制动的灵敏度及可靠性，提高紧急制动波速，改善紧急制动性能。紧急阀由紧急阀上盖、紧急活塞杆、密封圈、紧急活塞、紧急活塞膜板、紧急活塞压板、压板螺母、安定弹簧、放风阀座、紧急阀体、排气保护罩垫、排气垫铆钉、滤尘网、放风阀(橡胶夹心阀)、放风阀弹簧、放风阀导向杆、放风阀套、紧急阀下盖等组成。 紧急阀分解结构外形图(图4) 阀门安装使用说明书 1、阀门的安装及拆卸的注意事项 1.1维护保养和安装使用注意要点 一）.阀门应放在干燥通风的室内,通径两端须密封防尘; 二）.长期存放应定期检查,并在加工表面上涂油,防止锈蚀; 三）.阀门安装前应仔细核对标志是否与使用要求相符; 四）.安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧; 五）.阀门应按照允许的工作位置安装,但须注意检修和操作的方便; 1.2其他注意事项： 1)阀门一般应在管路安装之前定位。配管要自然，位置不对不能硬扳，以免留下预应力； 2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验，要求灵活无卡壳现象； 3)液体阀应配置成阀杆与水平成10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏； 4)安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效； 5)截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀)，可有意识地反装，以借助介质压力使之紧闭； 6)大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的机械磨损，造成泄漏； 7)在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面； 8)所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格； 9）天气寒冷时，水阀长期闭停，应将阀后积水排除。汽阀停汽后，也要排除凝结水。阀底有如丝堵，可将它打开排水。 10）非金属阀门，有的硬脆，有的强度较低，操作时，开闭力不能太大，尤其不能使猛劲。还要注意辟免对象磕碰。 11）新阀门使用时，填料不要压得太紧，以不漏为度，以免阀杆受压太大，加快磨损，而又启闭费劲。 确认管道上的盲板是否拆掉，以及施工时操作过的阀门要恢复施工前的启闭状态。 1.3阀门安装的注意事项 1.3.1阀门安装之前，要确认阀门符合设计要求和有关标准。 1.3.2在搬运和安装阀门时，要谨防磕碰划伤的事故 1.3.3安装阀门前，管道内部要清洗，除去铁屑等杂质，防止阀门密封座夹杂异物。另外，安装时的阀门应是关闭状态。 1.3.5在安装阀门时，要确认介质流向、安装形式及手轮位置是否符合规定。 调节阀执行机构的工作原理与分类研究 摘要:调节阀是物料或能量供给系统中不可缺少的重要组成部分,而执行机构是调节阀的关键组成部件。针对执行机构对调节阀工作性能的影响,分析了调节阀的执行机构类型，讨论了不同类型执行机构的组成、工作原理和特点，在此基础上对不同类型的执行机构适用范围进行了探讨，为调节阀的选择提供指导作用。 1引言 调节阀广泛应用于火力发电、核电、化工等流体控制场合，是工业生产过程最常用的终端控制元件。执行机构和调节阀门是组成调节阀的两大部件，执行机构根据控制信号驱动调节阀门,对通过的流体进行调节，从而改变操纵变量的数值[1～2］。作为调节阀的驱动部分，执行机构在很大程度上影响着调节阀的工作性能。本文讨论了调节阀的执行机构，并对各种类型执行机构的性能特点进行了分析。 2调节阀执行机构 按操作能源的不同,调节阀执行机构可分为气动执行机构、电动执行机构和电液执行机构。 2.1气动执行机构 气动薄膜执行机构是最常用的气动执行机构[3］,工作原理如图１所示。将2０～10０kPa的标准气压信号P通入薄膜气室中，在薄膜上便产生一个向下的推力，驱动阀杆部件向下移动，调节阀门打开。与此同时，弹簧被压缩，对薄膜产生一个向上的反作用力。当弹簧的反作用力与气压信号在薄膜产生的推力相等时，阀杆部件停止运动。信号压力越大，在薄膜上产生的推力就越大，弹簧压缩量即调节阀门的开度也就越大。 气动薄膜调节阀 将与执行阀杆刚性连接的调节阀运动部件视为一典型的质量－弹簧-阻尼环节,系统运动受力模型如图2所示。系统在运动过程满足以下方程： 方程式（１) 式中:m为与执行阀杆刚性连接的运动部件总质量;x为阀杆位移;ｃ为阻尼系数;ｆ为摩擦力；Fｓ为信号压力在薄膜上产生的推力；G为运动部件总重力;F ｔ为调节阀所控流体在阀芯上的压力差产生的不平衡力；k为弹簧刚度系数。当阀杆由下往上运动时，式(１)等号左端各项符号变负。 COPES－VULCAN 带快速更换 内部部件的单座“SD”调节阀 安装、运行、维护使用说明书 SINGLE WEB “SD” TYPE CONTROL VALVE WITH QUICK CHANGE TRIM 目录 引言 (4) 第一部分安装 (6) 1.1 验收 (6) 1.2 储存 (6) 1.3 安装 (6) 1.4 调试前复检 (9) 1.5 执行机构及配件 (10) 1.6 运行要求 (10) 第二部分维护 (11) 2.1 注意事项 (11) 2.2 例行检查 (11) 2.3 从调节阀上拆卸执行机构 (14) 2.4 解体调节阀 (15) 2.5 装配调节阀 (20) 2.6 装配执行机构 (28) 2.7 研磨阀塞及套筒 (31) 图1 调节阀剖面图 (33) 图2 螺栓紧固顺序 (36) 表1 紧固力矩 (37) 表2 阀塞和阀杆组件紧固力矩 (38) 引言 SD型调节阀是用于高温高压工况下的调节阀，其尺寸范围为3/4”、1”、1.5”、2”、3”、6”、8”、10”、12”、14”和16”（20mm、25 mm、40 mm、50 mm、80 mm、150 mm、200 mm、250 mm和300 mm、350 mm、400 mm），ANSI压力磅级由150磅级到2500磅级。每个阀门由几个分项组件组成。例如在图一中，阀体组件包含阀体〔1〕、阀盖螺栓〔13〕及阀盖螺母〔14〕和阀盖/阀体密封垫圈〔15〕。 阀盖组件包含阀盖〔2〕、盘根螺栓及螺母〔11〕和〔12〕，及根据阀门与执行机构的几种不同连接方式所需要配备的零件：压块连接包含压块〔22〕及内六角螺栓〔23〕；螺杆连接包含螺纹环〔32〕；螺栓连接包含螺栓〔33〕和螺母〔34〕。 盘根组件包含支撑环〔7〕、盘根〔8〕、盘根压盖或盖圈〔9〕及盘根紧固件〔10〕组成。如果采用双盘根自然就包含两套盘根〔8〕及一个隔离套环〔24〕。 阀塞组件的构成取决于种类及尺寸，阀塞有平衡及非平衡式之分，尺寸有全尺寸及变径之分。 非平衡单座阀塞包含阀塞〔3〕、阀座〔5〕、套筒〔4〕、阀杆〔6〕、阀杆固定销〔17〕、和阀塞密封垫圈〔16〕。 平衡单阀座阀塞包含阀塞〔3〕、阀座〔5〕、套筒〔4〕、阀杆〔6〕、阀杆固定销〔17〕、和阀塞密封垫圈〔16〕及阀塞密封，也就是通常所称的”U”杯型密封圈〔18a〕其耐温范 气动调节阀工作原理 已有76 次阅读2011-01-27 09:04标签: 气动调节阀电磁阀转换器动力源 气动调节阀 气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。通常由气动执行机构、阀门、**等连接安装调试后形成气动调节阀。 气动调节阀工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门**、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。 结构分类根据阀门动作方式可基本分为：直行程（薄膜调节阀、直行程气缸）和角行程（拨叉式、齿轮齿条式）两种方式。 维修检查气动调节阀准确正常地工作对保证工艺装置的正常运行和安全生产有着十分重要的意义。因此加强气动调节阀的维修是必要的。 一、检修时的重点检查部位 检查间体内壁：在高压差和有腐蚀性介质的场合，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐压耐腐情况； 检查阀座：因工作时介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松弛； 检查阀芯：阀芯是调节阀的可动部件之一，受介质的冲蚀较为严重，检修时要认真检查阀芯各部是否被腐蚀、磨损，特别是在高压差的情况下，阀芯的磨损因空化引起的汽蚀现象更为严重。损坏严重的阀芯应予更换；检查密封填料：检查盘根石棉绳是否干燥，如采用聚四氟乙烯填料，应注意检查是否老化和其配合面是否损坏； 检查执行机构中的橡胶薄膜是否老化，是否有龟裂现象。 二、气动用调节阀的日常维护 当调节阀采用石墨一石棉为填料时，大约三个月应在填料上添加一次润滑油，以保证调节阀灵活好用。如发现填料压帽压得很低，则应补充填料，如发现聚四氟乙燥填料硬化，则应及时更换；应在巡回检查中注意调节阀的运行情况，检查阀位指示器和调节器输出是否吻合；对有**的调节阀要经常检查气源，发现问题及时处理；应经常保持调节阀的卫生以及各部件完整好用。 三、常见故障及产生的原因 （一）调节阀不动作。故障现象及原因如下： 1．无信号、无气源。①气源未开，②由于气源含水在冬季结冰，导致风管堵塞或过滤器减压阀堵塞失灵，③压缩机故障；④气源总管泄漏。 2．有气源，无信号。①调节器故障；③**波纹管漏气；④调节网膜片损坏。 3．**无气源。①过滤器堵塞；②减压阀故障I③管道泄漏或堵塞。 4．**有气源，无输出。**的节流孔堵塞。 风量调节阀的结构原理及应用 目前，在国内，风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。但在高层建筑内居住、办公的人常常抱怨新风量不足，而设计师往往感到很委屈。因为从图纸上看，新风量标准的取值并不低，但我们往往忽略了一个问题，如何从设计角度来保证实际效果呢？通常做法是每层设新风机组，走道敷设新风干管，几十根支管分别从总管上接入各房间。但是如何做到风量一致呢？只需在每支新风支管上加设一只风量调节阀，这样问题就迎刃而解。 风量调节阀（https://www.doczj.com/doc/8917874676.html,） 一个好的空调系统设计，它的排风系统必须很合理，而这一点往往得不到重视。在民用建筑特别是在高层建筑里，围护结构的气密性很好，只需较少的风量就可以维护房间的正压值。大约新风量的85～90%必须通过有组织的排风排出室外，这样才能保证送风、排风的风量平衡，否则再多的新风量也无法送进房间。 在民用建筑里，排风一般通过卫生间、开水间等辅助用房排出室 外。除此之外，有时还应再增加一套排风系统，才能保证送、排风平衡。对于卫生间排风，通常做法是每间卫生间设一、二只卫生间通风器，与排风竖井上的排风机联锁。我们知道，高层建筑内新风系统应该是一年四季都运行的，相应排风系统也应该是一年四季都运行的。也就是说，使用卫生间的人不可以去控制卫生间通风器的开启，设卫生间通风器的必要性就没有了。况且一个大风机带几十个小风机这样的排风系统运行既难匹配，又不经济。排风量为400m3/h的卫生间通风器噪音就有40dB左右，使卫生间失去宁静。 大量的卫生间通风器也给维护带来很大的麻烦。为解决这个问题，我们可以取消卫生间通风器，在排风竖井每层支管上加设一只风量调节阀，竖井顶部设一只排风机。这样的排风系统，能保证各层所排风量大致相等，而系统控制简单，运行可靠，卫生间可以很宁静。 以上篇幅我们为您讲解了风量调节阀的功能，想必您也对风量调节阀有了一定的认识。下面将为您讲解风量调节阀的工作原理 风量调节阀是通过阀门叶片的开合角度来控制风量大小，其启闭转角度为90度，阀门为密闭结构，全闭时漏风量为2%左右，框架、叶片采用优质钢板轧制，手动阀调节机构分为手柄式和蜗轮蜗杆式，通过调节叶片的开合角度来控制风量的大小，电动阀的叶片开合角度由电机控制。 比例阀结构及工作原理 比例阀结构及工作原理 1 引言 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式 电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（scr ewin cartridge proportional valve），另一类是滑阀式比例阀（spool proporti onal valve）。 滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。 出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术 节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工程机械都采用了负载传感与压力补偿技术。负载传感与 调节阀 电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种 阀门结构 由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。主要零件 零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套 材料：灰铸铁、铸钢、不锈钢、黄铜 工作原理 工作电源：DC24V,AC220V,AC380V等电压等级。 输入控制信号：DC4-20MA或者DC1-5V。 反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下） 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 流量特性 电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。 电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。 应用领域 电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装 电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。电动调节阀的工作原理
