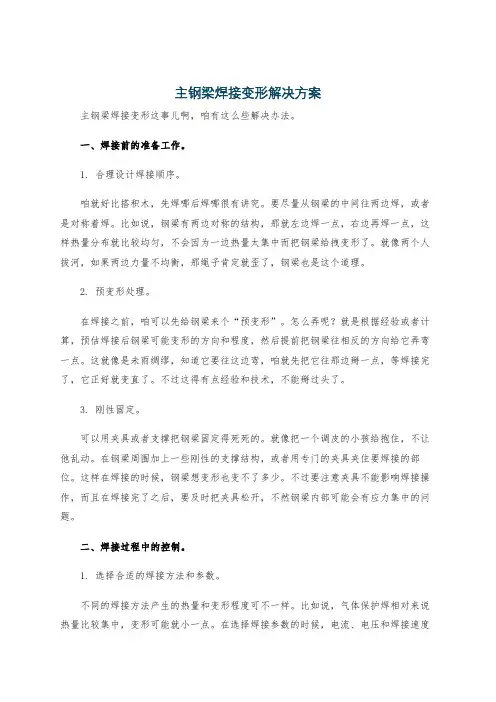

焊接变形及解决方法
车架多数采用复杂管、是车架支撑骨架，在整车中既要满足众多车体零件安装的要求，又要保证车辆行驶平稳，因此对车架的结构尺寸和形状精度要求较高。车架焊接后往往会出现变形，不但直接影响整车装配及整车性能，还可能降低车架结构的承载能力引发事故，因此制造中限制和消除焊接变形非常重要。控制车架的焊接变形主要从设计和工艺2个方面解决，现探讨如何控制车架焊接变形的措施。
影响车架变形的因素和焊接变形的种类
1、影响因素
影响车架焊接变形的因素有很多，主要有以下几点：
a)焊接工艺方法：不同的焊接方法将产生不同的温度场，形成的热变形也不相同。一般来说自动焊比手工焊加热集中，受势区窄，变形较小；CO2气体保护焊焊丝细，电流密度大，加热集中，变形小，比手工焊更适合于车架焊接。
b)焊接参数（焊接电流、电弧电压、焊接速度）：焊接变形随焊接电流和电弧电压增大而增大，随焊接速度增快而减小，其中电弧电压的作用明显。因此低电压、高速大电流密度的自动焊变形较小。
c)焊缝数量和断面大小：焊缝数量愈多，断面尺寸愈大，焊接变形愈大。
d)施焊方法：连续焊、断续焊的温度场不同，产生的热变形也不同。通常连续焊变形较大，断续焊变形较小。
e)材料的热物理性能：不同材料的导热系数、比热和膨胀系数等均不同，产生的热变形不同，焊接变形也不同。
f)焊接夹具的设计合理性：采用焊接夹具，增加了构件的刚性，从而影响到焊接变形。
g)构件焊接程序：焊接程序能引起构件在不同组合阶段刚性变化和质心位置改变，对控制构件焊接变形有很大影响。
2、车架焊接变形的种类
车架结构的焊接变形分为整体变形和局部变形，整体变形是焊接以后，整个构件的尺寸或形状发生变化，包括纵向和横向收缩，弯曲变形和扭曲变形等；局部变形是指焊接后构件的局部区域出现变形，包括角变形和波浪变形等。
设计措施
1、合理的焊缝尺寸和形式
焊缝尺寸直接关系到车架的焊接工作量和焊接变形大小，焊缝尺寸大，焊接工作量大，焊接变形也大。因此，在保证车架承载能力的情况下，应尽量减小焊缝尺寸，但并不是说焊缝尺寸越小越好，焊缝尺寸太小，
冷却速度快，容易产生裂纹、热影响区硬度过高等焊接缺陷；应在保证焊接质量的前提下，按板厚（管壁厚）来选取工艺上允许的最小焊缝尺寸。
2、合理的焊缝数目
在车架结构中力求焊缝数量合理，焊缝不宜过分集中，尽量避免2条或3条焊缝垂直交叉。有时为了减小车架质量，采用壁厚较薄的钢管加筋板来焊接车架，以提高车架的稳定性和刚性，其实这样既增加了构件和焊接的工作量，还因焊接变形大增加校正工时。因此，适当增加管壁厚或管径，减少筋板，车架质量稍大一些也是比较经济的。另外，合理选择筋板形状，适当安排筋板位置，也可以减少焊缝达到提高筋板加固的效果。
3、合理的焊缝位置
设计车架时，尽可能将焊缝对称于截面中性轴，这样能使焊缝引起的挠曲变形互相抵消；或者使焊缝接近断面中性轴，以减少焊缝引起的挠曲。
工艺措施
1、反变形法
反变形法是事先估计好焊接结构变形的大小和方向，然后在组合（点固焊）时给予一个相反方向的变形来抵消焊接变形，这是使焊后构件保持设计要求的一种工艺方法，也是车架生产中较常用的一种控制变形方法。
因焊接变形影响因素很多，包括焊接顺序、拘束度、焊接条件和接头特征等，焊接手册中的变形估算公式及有关图表只能提供一个大致数值，有关变形量的确定可以参考文献。在实际生产的工艺规范和相同条件下通过试验来实测确定，再根据所得数据确定反变形量，并在焊胎制造中应用，可获得比较好的效果。
2、刚性固定法
当不便采用反变形时，将零部件加以固定来限制焊接变形。车架生产中普遍采用焊接夹具定位和紧固，装夹的刚度越大，变形越小。
3、合理施焊
CO2气体保护焊与其它电弧焊相比，具有生产率高、焊接成本低、能耗低、适用范围广、抗锈能力强、焊后无须清渣等优点，所以车架采用CO2气体保护自动（半自动）焊接。同时由于CO2气体保护焊电弧热量集中，加热面积小，以及CO2气流的冷却作用，所以，工件的焊接变形也较小。此外，在焊接时适当降低规范，选用较低的线能量，可以有效地防止焊接变形，但线能量不能过低，否则影响焊接质量。
4、合理的焊接顺序
焊接顺序对焊接结构的变形有很大影响。焊接顺序合理，焊接变形可以通过自由收缩，互相抵消；焊接顺序不合理，焊接变形将互相叠加。为便于控制焊接变形，尽量采用对称焊接，以使焊缝引起的变形相互抵
消。焊缝不对称的，先焊焊缝少的一侧，因为焊缝越长，变形越大，先焊焊缝少的一侧，可以增大焊缝多的一侧施焊时焊件的结构刚度和反变形能力。
焊接变形的矫正
车架焊接过程中，虽然在车架结构设计和工艺上采取多种措施来控制施焊过程中所产生的焊接变形，但由于焊接过程的特点和车架焊接工艺的复杂性，还或多或少产生焊接变形，为此必须矫正超过设计要求的焊接变形。
矫正工艺只限于矫正焊接构件的局部变形，如角变形、弯曲变形和波浪变形等，对于车架结构的整体变形如纵向和横向收缩（总尺寸缩短），只能通过下料或装配时预放余量来补偿。机械矫正法是在室温条件下，对焊接施加外力，使构件压缩塑性变形区的金属伸展减少或消除焊缝区的塑性变形，达到矫正变形的目的；如车架焊完后可以在矫正整形胎上矫正整形，以保证车头管中心线与车架中心平面的垂直度。此外各部件焊完后也整形，以避免产生综合效应。实际操作中还应注意自然时效的作用，必须通过经验积累和严格检验手段保证矫正的精度。
结论综上所述，车架在制造过程中，焊接变形是不可避免的，只能采取有效的设计和工艺措施控制焊接变形，并对超出公差要求的焊接变形进行矫正，才能达到车架强度、使用性能及经济性能的要求。实际生产中，只有对焊接进行全过程控制，才能更有效控制车架的焊接变形，达到保证车架尺寸精度和装配要求的目的
1、利用反变形法控制焊接变形 为了抵消和补偿焊接变形，在焊前进行装配时，先将工件向与焊接变形相反的方向进行人为的变形，这种方法称为反变形法。反变形法是生产中最常用的方法，通常适用于控制焊件的角变形和弯曲变形。 2、用刚性固定法控制焊接变形 利用夹具、支撑、专用胎具、定位焊等方法来增大结构的刚性，减小焊接变形的方法称为刚性固定法。刚性固定法简单易行，是生产中常用的一种减小焊接变形的方法。生产中常用刚性固定配合反变形来控制焊接变形。 3、选择合理的装焊顺序控制焊接变形 同一焊接结构，采用不同的装焊顺序，所引起的焊接变形量往往不同，应选择引起焊接变形最小的装焊顺序。一般采取先总装后焊接的顺序，结构焊后焊接变形较小。 4、选择合理的焊接顺序控制焊接变形 当焊接结构上有多条焊缝时，不同的焊接顺序将会引起不同的焊接变形量。合理的焊接顺序是指：当焊缝对称布置时，应采用对称焊接；当焊缝不对称布置时，应先焊焊缝小的一侧。此外，采用跳焊法、分段退焊法等控制焊接变形均有较好的效果。 5、散热法 散热法又称强迫冷却法。就是把焊接处热量散走，使焊缝附近的金属受热面大大减小，达到减小变形的目的。散热法有水浸法和散热垫法。 6、锤击法 利用锤击焊缝使焊缝延伸，就能在一定程度上克服由焊缝收缩所引起的变形。例如，薄板对接焊后会产生波浪变形，就可以用锤在焊缝长度方向上对焊缝进行锤击来克服其变形。 7、选择合理的焊接方法 选用能量比较集中的焊接方法如CO2气体保护焊、等离子弧焊来代替气焊和手工电弧焊进行薄板焊接，可减小变形量。 焊接电弧 焊接电弧是一种强烈的持久的气体放电现象。在这种气体放电过程中产生大量的热能和强烈的光辉 。通常，气体是不导电的，但是在一定的电场和温度条件下，可以使气体离解而导电。 焊接电弧就是在一定的电场作用下，将电弧空间的气体介质电离 ，使中性分子或原子离解为带正电荷的正离子和带负电荷的电子（或负离子）， 这两种带电质点分别向着电场的两极方向运动，使局部气体空间导电，而形成电弧。 1、焊缝位置的影响 2.结构的刚性对焊接变形的影响3、装配和焊接顺序对结构变形的影响
在焊接过程中由于急剧地非平衡加热及冷却，结构将不可避免地产生不可忽视地焊接残余变形。焊接残余变形是影响结构设计完整性、制造工艺合理性和结构使用可靠性地关键因素。针对钢结构工程焊接技术地重点和难点，根据多年地工程实践经验, 本文主要阐述实用焊接变形地影响因素及控制措施和方法。 钢材地焊接通常采用熔化焊方法，是在接头处局部加热，使被焊接材料与添加地焊接材料熔化成液体金属，形成熔池，随后冷却凝固成固态金属，使原来分开地钢材连接成整体。由于焊接加热，融合线以外地母材产生膨胀，接着冷却，熔池金属和熔合线附近母材产生收缩，因加热、冷却这种热变化在局部范围急速地进行，膨胀和收缩变形均受到拘束而产生塑性变形。这样，在焊接完成并冷却至常温后该塑性变形残留下来。 焊接变形地影响因素 焊接变形可以分为在焊接热过程中发生地瞬态热变形和在室温条件下地残余变形。 影响焊接变形地丙素很多，但归纳起来主要有材料、结构和工艺3个方而。 1 . 1材料因素地影响 材料对于焊接变形地影响不仅和焊接材料有关，而且和耳材也有关系，材料地热物理性能参数和力学性能参数都对焊接变形地产生过程有重要地影响。英中热物理性能参数地影响主要体现在热传导系数上，一般热传导系数越小，温度梯度越大，焊接变形越显箸。力学性能对焊接变形地影响比较复杂，热膨胀系数地影响最为明显，随着热膨胀系数地增加焊接变形相应增加。同时材料在高温区地屈服极限和弹性模量及其随温度地变化率也超着十分重要地作用，一般情况下，随着弹性模量地增大，焊接变形随Z减少而较高地屈服极限会引起较高地残余应力，焊接结构存储地变形能量也会因此而增大，从而可能促使脆性断裂，此外，由于塑性应变较小且塑性区范協不大, 因而焊接变形得以减少。 1 ? 2结构因素地影响 焊接结构地设讣对焊接变形地影响最关键，也是最复杂地因素-其总体原则是随拘束度地增加，焊接残余应力增加，而焊接变形则相应减少。结构在焊接变形过程中, 工件本身地拘束度是不断变化着地，因此自身为变拘束结构，同时还受到外加拘束地影响。一般情况下复杂结构自身地拘束作用在焊接过程中占据主导地位，而结构本身在焊接过程中地拘束度变化情况随结构复杂程度地增加而增加，在设il焊接结构时，常需要采用筋板或加强板来提高结构地稳左性和刚性，这样做不但增加了装配和焊接工作S,而且在某些区域，如筋板、加强板等，拘束度发生较大地变化，给焊接变形分析与控制带来了一泄地难度。因此，在结构设汁时针对结构板地厚度及筋板或加强筋地位置数量等进行优化.对减小焊接变形有着十分重要地作用。 1.3工艺因素地彩响
预防焊接变形的工艺措施 在焊接过程中当产生的焊接应力超过金属的屈服极限就会产生焊接变形。 应力变形的种类（从变形的外观形态来看）：收缩变形、弯曲变形、角变形、波浪变形、扭曲变形等。 减少和防止焊接应力和变形的措施：1.合理进行结构设计和焊接工艺设计，设计焊接方法时应该选用对称工作断面和焊缝位置，在保证强度的前提下，尽量减小焊缝的断面和长度外在焊接工艺上采取以下措施：采取合理的装配和焊接顺序 2.反变形法（根据生产中焊件变形规律，焊前预先将焊件做出相反方向的变形以抵消焊后发生的变形）V型坡口单面焊缝一般发生角变形。 3..刚性固定法：采用把焊件固定在平台上或在焊接用夹具上夹紧进行焊接。（采用适当的方法来增加焊件的刚度或拘束度，可以达到减小变形的目的，此种方法就是）焊件预热，对焊件进行预先加热，使焊件温度差减小，这样可以均匀的同时冷却减小应力。5焊后缓冷 6.焊后轻击焊缝或回火。 焊接残余变形的主要危害有：1）首先零件或部件的焊接变形会直接降低装配质量，而结构中的焊接残余变形会使结构的尺寸达不到要求。2）过大的残余变形还会增加结构的制造成本，同时降低焊接接头的性能。3）焊件的残余变形会降低结构的承载能力。 预防焊接变形的设计措施有：1）尽量选用对称的构件截面和焊缝位置。2)合理地选择焊缝长度和焊缝数量。3）合理选择焊缝截面尺寸和坡口形式。 如果在设计上能充分估计到制造过程中可能发生的焊接变形，选择合理的设计方案，比从工艺上采取措施要方便得多。然而，如果单从设计上采取措施，在生产中不注意选择正确的工艺，同样会产生较大的焊接变形。因此，实际生产中应该从设计和工艺两方面采取措施来预防和减小焊接变形的产生。 预防焊接变形的工艺措施：1留余量法留余量法主要是用于补偿焊件的收缩变形。反变形法主要用于控制变形规律较明显的角变形和弯曲变形。 2.反变形法 3.刚性固定法刚性固定法有以下几种a将焊件固定在刚性平台上。b将焊件组合成刚性更大或对称的结构c利用焊接夹具增加结构的刚性和约束d采用临时支撑增加结构的拘束。限制角变形和弯曲变形。刚性固定法可减小焊接变形但增大焊接应力。这种方法适用塑性好的焊件。 4.选择合理的装配焊接顺序 选择合理的装配焊接顺序基本原则如下：正在施焊的焊缝应尽量靠近结构截面的中性轴；对于焊缝非对称布置的结构，装配焊接时应先焊焊缝少的一侧；焊缝对称布置的结构，应由偶数焊工对称地施焊；长焊缝焊接时，选择正确的焊接方向和焊接顺序；相邻两条焊缝的焊接，选择正确的焊接方向和顺序。 长焊缝焊接小于2m时采用直通焊；大于2m时可用分段焊、逐段退焊、跳焊法进行焊接，逐段退焊法焊接变形最小。 5.合理地选择焊接方法和焊接工艺参数 各种焊接方法的热源不同，加热集中的程度也各不相同，因而产生的变形也不一样，当焊件结构形式、尺寸及刚性拘束相同的条件下，埋弧焊产生的变形比焊条电弧大；焊条电弧焊产生的变形比其他保护焊大。
钢结构焊接变形的控制与矫正 一、前言 钢结构离不开焊接，焊接必然产生一定量的焊接变形，焊接变形的控制与矫正尤为重要，其焊接的质量和生产效率直接影响到钢结构的建造周期和使用寿命。 二、焊接变形产生的原因 电弧焊是一个不均匀的快速加热和冷却的过程，焊接过程中及焊后，焊接构件都将产生变形。影响焊接变形最根本的因素是焊接过程中的热变形和焊接构件的刚性条件。在焊接过程中的热变形受到了构件刚性条件的约束，出现了压缩塑性变形，这就产生了焊接残余变形。 （一）影响焊接热变形的因素 1.焊接工艺方法。不同的焊接方法，将产生不同的温度场，形成的热变形也不相同。一般来说，自动焊比手工焊加热集中，受热区窄，变形较小。CO2气体保护焊焊丝细，电流密度大，加热集中，变形小。 2.焊接参数。即焊接电流、电弧电压和焊接速度。线能量愈大，焊接变形愈大。焊接变形随焊接电流和电弧电压的增大而增大，随焊接速度增大而减小。在3个参数中，电弧电压的作用明
显，因此低电压高速大电流密度的自动焊变形较小。 3.焊缝数量和断面大小。焊缝数量愈多，断面尺寸愈大，焊接变形愈大。 4.施工方法。连续焊、断续焊的温度场不同，产生的热变形也不同。通常连续焊变形较大，断续焊变形最小。 5.材料的热物理性能。不同的材料，导热系数、比热和膨胀系数等均不相同，产生的热变形也不相同，焊接变形也不相同。 （二）影响焊接构件刚性系数的因素 1构件的尺寸和形状。随着构件刚性的增加，焊接变形愈小。 2胎夹具的应用。采用胎夹具，增加了构件的刚性，从而减少焊接变形。 3装配焊接程序。装配焊接程序能引起构件在不同装配阶段刚性的变化和重心位置的改变，对控制构件的焊接变形有很大的影响。 一般来说，焊接构件在拘束小的条件下，焊接变形大，反之，则变形小。 三、钢结构焊接变形的种类 任何钢结构的焊接变形，可分为整体变形和局部变形。整体变形就是焊接以后，整个构件的尺寸或形状发生的变化，包括纵向和横向收缩（总尺寸缩短），弯曲变形（中拱、中垂）和扭曲变形等。局部变形是指焊接以后构件的局部区域出现的变形，包括角变形和波浪变形等。
行业资料：________ 控制压力容器管板焊接变形的方法 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共8 页
控制压力容器管板焊接变形的方法 在压力容器制造中，由于在控制压力容器管板进行焊接时，没有对焊接工艺参数进行合理的选择，导致在焊接过程管板焊接变形，本文主要对控制压力容器管板焊接变形的方法进行探讨。随着科学技术的迅猛发展，压力容器被普遍应用到能源工业、石油化学工业、科研工业等工业的生产过程中。因为压力容器属于危险性比较高的一类物品,很容易出现燃烧起火、爆炸等情况，对相关人员和单位造成一定的经济损失和伤害。在压力容器在压力容器制造中，往往由于组装与施焊的顺序不当，以及焊接工艺参数选择的不合理，易引起管板焊接变形，导致密封不严，管子拉脱。因此，在压力容器制作的过程中,对密封性要求非常的高。为了有效的避免因为各种不利因素对导致压力容器的密封性降低,本文主要对控制压力容器管板焊接变形的方法进行探讨。管板焊接变形的原因及影响因素 管板焊接变形的原因主要表现在两个方面。一是主要是由于筒体与管板焊接的横向收缩变形在厚度方向上的不均匀分布引起的；管板与筒体的焊缝一般为单面单边V型坡口，焊接时焊缝的背面和正面的熔敷金属的填充量不一致，造成了构件平面的偏转，所以这种变形在客观上是绝对存在的；二是管板与筒体焊接角变形主要由两种变形组成，即筒体与管板角度变化和管板本身的角变形，前者相当于两个工件对接焊接引起的角变形，后者相当于在管板上堆焊时引起的角变形。而焊接变形的大小的主要取决于管板的刚性、焊接线能量、坡口角度、焊缝截面形状、熔敷金属填充量焊接操作等因素有关。根据管板变形的原因及影响因素，由于管板焊接不能实现双面焊，焊接时电流过大会引起烧穿伤及换 第 2 页共 8 页
钢结构工程焊接应力与变形差生的危害及采取的措施 随着“绿色建筑”理念的推广，以钢结构件为主体框架结构结合复合砌筑体结构已成为一种必然趋势，因为以钢结构为主的框架结构的回收利用性有效避免钢筋混凝土结构建筑垃圾的产生，具有可持续性。由于钢结构工程的特有型，焊接作业时钢结构工程最重要的工序之一，而焊接应力及焊接变形产生是影响钢结构安全性及可靠性的重要因素。本文着重对焊接应力及焊接变形的危害及所采取的对应措施进行分析。 一、焊接应力与变形产生机理 焊接热输入引起材料不均匀局部加热，使焊缝区熔化，而熔池毗邻的高温区材料的热膨胀则受到周围材料的限制，产生不均匀的压缩塑性变形。在冷却过程中，已发生压缩塑性变形的这部分材料又受到周围材料的制约，不能自由收缩，在不同程度上又被拉伸而卸载，与此同时，熔池凝固，金属冷却收缩也产生了相应的收缩拉应力和变形。这种随焊接热过程而变化的内应力场和构件变形，称为瞬态应力与变形。而焊后，在室温条件下，残留于构件中的内应力场和宏观变形称为焊接残余应力与焊接残余变形。 焊接残余应力和变形，严重影响焊接构件的承载力和构件的加工精度，应从设计、焊接工艺、焊接方法、装配工艺着手降低焊接残余应力和减小焊接残余变形。
二、焊接残余应力的危害及降低焊接应力的措施 1．焊接残余应力的危害 影响构件承受静载能力；影响结构脆性断裂；影响结构的疲劳强度；影响结构的刚度和稳定性；易产生应力腐蚀开裂；影响构件精度和尺寸的稳定性。 2．降低焊接应力的措施 (1)设计措施 尽量减少焊缝的数量和尺寸，在减小变形量的同时降低焊接应力；防止焊缝过于集中，从而避免焊接应力峰值叠加；要求较高的容器接管口，宜将插入式改为翻边式。 (2)工艺措施 采用较小的焊接线能量，减小焊缝热塑变的范围，从而降低焊接应力；合理安排装配焊接顺序，使焊缝有自由收缩的余地，降低焊接中的残余应力；层间进行锤击，使焊缝得到延展，从而降低焊接应力；焊接高强钢时，选用塑性较好的焊条；预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）；采用整体预热；降低焊缝中的含氢量及焊后进行消氢处理，减小氢致集中应力。 采用热处理方法：整体高温回火、局部高温回火或温差拉伸法（低温消除应力法，伴随焊缝两侧的加热同时加水冷） 三、焊接变形的危害性及预防焊接变形得到措施 1、焊接变形的分类 焊接变形可以区分为在焊接热过程中发生的瞬态热变形和室温
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 防止焊接变形的措施(2021新版)
防止焊接变形的措施(2021新版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 1.设计合理的焊接结构 2.采取适当的工艺措施 其实设计合理的焊接结构，它包括了合理安排焊缝的位置，减少不必要的焊缝，合理选用焊缝形状和尺寸等。例如，采用焊缝对称布置。象咱们常用于肋板与腹板的脚焊缝的焊脚就不应该太高。一般对低碳钢有个最小焊脚尺寸推荐 板厚《6mm最小焊脚3mm 板厚7---13mm最小焊脚4mm 板厚19--30mm最小焊脚6mm 板厚31--35mm最小焊脚8mm 板厚51--100mm最小焊脚10mm 减少焊接变形的工艺措施： （1）.反变形法 （2）.利用装配顺序和焊接顺序控制焊接变形
（3）.热调整法 （4）.对称实焊法 （5）.刚性固定法 （6）.锤击焊缝法 其实这些里也包含了各种措施，本人打字太慢，就不详细说了。 如果有人想了解焊接的一些、知识，我象大家推荐一本书吉林化学工业集团公司组织编写.孙景荣主编. 这个老焊接工程师经验丰富的很,我刚毕业的时候跟他共事了一年,学到了很多焊接的知识.他出过好几本有关焊接方面的书.呵呵,我也算跟名人混过啊!! 钢板拼装可以采用从中间至两边分段退焊法进行 焊前要适当的做一些反变形，这是事前控制的办法！ 反变形法： 在焊接进行装配时，预先将工件向焊接变形相反的方向进行人为的变形。例如，焊接8~~12mm的钢板，V型破口单面焊。将工件预先反向斜置，焊接后由于自身收缩，使工件恢复到平正的形状（我将附图说明） 对于较大刚性的构件，下料的时候，可将构件制成预定大小和方
船体结构焊接变形的控制与火工矫正研究 发表时间：2018-11-26T09:45:17.063Z 来源：《基层建设》2018年第29期作者：王海峰 [导读] 摘要：在船舶制造过程中，船体结构变形十分常见，在焊接船体结构的过程中，受结构熔化不均的影响，加剧了结构内部的应力反应，进而导致变形。 沪东中华造船（集体）有限公司 摘要：在船舶制造过程中，船体结构变形十分常见，在焊接船体结构的过程中，受结构熔化不均的影响，加剧了结构内部的应力反应，进而导致变形。本研究在对船体结构焊接变形的原因进行综合阐述的基础上，论述了船体结构焊接变形的防控办法，并介绍了船体结构焊接变形的火工矫正措施，以期为相关人士提供借鉴和参考。 关键词：船体结构；焊接变形；火工矫正 前言：通常情况下，完整的船舶是由多个船体结构焊接而成的，通过对焊剂和母材的充分利用，有助于实现对船体结构的整合。但在实际的焊接过程中，船体在受热不均的影响下，会产生较强的焊接应力，诱发船体结构变形，进而会导致船体结构的稳定性欠佳。因此，做好船体结构焊接变形的防控工作，具有十分重要的现实意义。 一、船体结构焊接变形的原因 与古老的船舶建造不同，在进行现代化的船舶建造时，大量的钢结构应用在其中，进行钢结构的拼装时自然而然的就需要用到焊接工艺，将焊接工艺在应用到船舶焊接的工作中，应重视做好变形防控工作，形成经济效益的保障。实践调查结果表明，在焊接过程中，热量传输不均是导致船体变形的主要原因。受所输入热量差异性的影响，容易诱发船体内部结构发生金属运动，从而加速局部变形和整体变形的产生。其中、结构因素、材料因素以及制造因素是导致金属运动发生的主要原因。材料因素是指材料性能指标发生改变，排除人为引发改变的可能性。制造因素和结构因素均建立在人为活动的基础上，在可控范围内。工作人员应将控制焊接构件的刚性条件和热变形作为主要途径，防止船体结构发生塑性改变，对焊接工艺进行合理选择，科学设置焊接参数，并促进胎夹具的合理使用，为实现对变形的有效控制奠定良好的前提条件[1]。 二、防范船体结构焊接变形的有效对策 众所周知，船体结构一旦发生变形，会引发极为严重的后果，对社会民众的财产和生命安全构成了严重威胁。因此，在建造船舶的过程中，应注重完善对船体变形的防控工作，严格依据相关图纸进行建造，严禁出现超标准行为。 第一，工作人员应重视做好焊接方向和顺序的电流大小的选择工作，为焊缝的横向和纵向伸缩留出较大的空间，针对对接焊缝，则应确保焊接方向与自由端保持一致，在角焊缝和对接焊缝的收缩量均较大的情况下，应首先焊接对接焊缝。同时，护理人员确保焊缝的应力分布良好，将焊缝铲除干净，从根本上预防裂纹的产生。第二，焊缝的尺寸与船体变形之间具有十分密切的联系。若焊缝尺寸低于标准要求，会导致船体结构的承载力降低，进而产生裂纹。因此，工作人员应在确保承载力不受影响的同时，合理设置焊缝的尺寸，尽量降低焊缝的数量，防止对校正结果产生不利影响，将压型机构作为肋板结构的替代品，实现对变形现象的科学防范。同时，工作人员应着力提升焊缝位置选择的合理性，预留合适的收缩余量，并预留焊夹具的位置，形成防控变形的重要依托。第三，工作人员应充分发挥反变形法的重要价值，将板厚设置为8-12mm，在焊接前，对上下盖板进行反变形处理，之后执行焊接操作，从根本上防控焊后角变形的产生。同时，船舶的管接头大多集中于船舶的上方，因此，需要借助于反变形夹具进行控制，实现对弯曲变形的有效消除。第四，在焊接开始前，工作人员应对船体构件施加刚性束缚，防止其因缺乏约束发生自由变形。例如，在法兰的焊接过程中，通过对两个法兰进行背对背处理，能够实现对角变形的有效预防。在焊接薄板时，在四周设置压铁，能够有效防控波浪变形。尽管有学者指出，采用刚性固定法焊接，其焊件仍会存有一定的变形，但与未实施该方法前相比，仍具备明显的优越性。但需要引起注意的是，针对容易发生开裂的材料，应谨慎使用该方法[2]。 三、船体结构焊接变形的火工矫正方法分析 火工矫正是指通过局部加热、手工敲击或强迫冷却等手段，使零部件或船体某部位获得正确形状的方法。火工矫正和机械矫正是焊后常见的变形矫正方法。在船体构件焊接完毕后，只能够通过火工矫正的方法，实现对残余变形的消除。本文所探讨的火工矫正方法，通常针对局部火工矫正法，原因是受涂装工艺选择差异性的影响，采用整体火工矫正方法在面积上存在一定束缚，采用局部火工矫正方法对焊接构件进行加热，能够实现对焊后变形的抵消，提升船体构件焊接的科学性。 现阶段，我国常用的火工矫正方法通常包括以下几种：第一种，圆正法。圆正法是指在焊接构件发生变形的区域进行环形加热，使其在焊件表面形成火圈，待温度升至800℃，在火圈上方撒入冷水，在将变形区调平后停止加热。采用圆正法矫正，应由变形较小的地方开始矫正，防止因产生应力过大而导致的龟裂现象。第二，条状加热矫正法也是矫正焊件变形的常用方法，条状加热矫正法是指将焊件的加热轨迹转变为粗线条状，并沿着该方向进行单向移动加热，使其形成粗条状的火圈，这种矫正方法有助于增加焊件的收缩量，对加热面积不存在限制，因而工作效率较高。第三，螺旋带状火圈加热矫正方法也是火工矫正方法的典型代表，这种方法促使焊件形成螺旋状的加热轨迹，待加热温度升至800℃后再进行冷却处理。实践研究证实，该方法对板材厚度8mm以上的变形具有良好的矫正效果。第四，在火工矫正的过程中，格状加热方法也十分常见。格状加热矫正法是指通过促使加热轨迹形成网格，并执行冷却操作，实现对变形角的科学矫正。 结论：综上所述，在建造船舶的过程中，受多种因素的综合作用，极容易诱发船体的变形。工作人员在研究的过程中发现，运输因素、焊接因素和吊装因素是导致焊件变形的罪魁祸首。因此，相关人员应注重对物理矫正和火工矫正方法的综合利用，实现对焊件变形的科学控制和处理，从整体上提升传播的使用性能，提升船舶建造的经济性。 参考文献： [1]张珍强.船舶焊接变形的形成研究与控制方法[J].建材与装饰，2017（46）：246-247. [2]王江超，史雄华，赵宏权.基于固有变形的薄板船体结构焊接失稳变形研究综述[J].中国造船，2017，58（02）：230-239.
1、焊接变形的定义 在焊接过程中，焊缝金属和基材的冷热循环所引起的膨胀和收缩形成焊接变形。焊接时，沿 同一边持续焊接引起的变形比两边交叉焊接的变形大。在焊接引起的冷热循环中，很多因素 影响金属的收缩并导致变形，如金属在受热时其物理、机械性能发生变化。当热膨胀增加、 热量增大时(见图1)，焊接区域温度升高，焊接区域钢板的弯曲强度、弹性、热导性能将降低。 2、产生焊接变形的原因 在金属冷热变化过程中，应了解怎样产生变形、为什么产生变形。图2 为一组钢板冷热变化 时产生的变形示例。均匀加热钢板时，向各个方向均匀膨胀，见图2a。当钢板冷却至室温时，也是均匀收缩并恢复至原始尺寸。如果钢板在加热时给予刚性约束(见图2b)，两个侧边就不 会产生变形。但是，加热时钢板一定会膨胀，所以只能在无约束的垂直方向膨胀(厚度方向)，从而使钢板变得更厚。同样，当钢板温度降至室温时，也将在各方向上收缩(见图2c)，这样，工件就发生了永久性弯曲或扭曲变形。
在焊接受热过程中，膨胀和收缩作用于焊接金属和基材上，焊缝和基材因局部被加热而形成 很大的温度梯度。冷却时，焊接金属试图正常收缩至室温时的体积。但是，熔化的焊接金属 因基材而受到约束，焊缝金属和基材之间就会产生应力集中。焊缝附近区域因此产生应力集 中而伸展或弯曲或变薄，这些超过焊缝金属屈服应力的集中释放就形成了永久变形。当焊接 温度接近室温，整个基材受到约束而无 法变形，金属的伸缩应力接近屈服应力。如果约束(夹具固定工件或反收缩力)取消，残余应 力释放，基材将发生迁移，焊接工件将产生变形。金属内部结构因焊接不均匀的加热和冷却 产生的内应力叫焊接应力，由焊接应力造成的变形叫焊接变形。不同的焊接工艺引起的焊接 变形量不同。 3 影响焊接结构变形的主要因素和变形的种类 (1)影响焊接结构变形的主要因素。 a．焊缝在结构中的位置； b．结构刚性的大小； c．装配和焊接顺序； d．焊接规范的选择。 (2)焊接变形的种类。 a．纵向收缩和横向收缩(在焊缝长度方向上的收缩称纵向收缩，在垂直于焊缝纵向的收缩称 横向收缩)； b．角变形； c．弯曲变形； d．波浪变形； e．扭曲变形。 (3)从焊接工艺上分析，影响焊接收缩量的因素。 a．采用焊条电弧焊焊接长焊缝时，一般采用焊前沿焊缝进行点固焊，有利于减小焊接变形，同时也有利于减小焊接内应力。 b．备料情况和装配质量对焊接变形也会产生影响。 c．焊接工艺中影响焊缝收缩量的因素有： ①线膨胀系数大的金属材料其焊接变形大，反之焊接变形小。 ②焊缝的纵向收缩量随着焊缝长度的增加而增加。 ③角焊缝的横向收缩比对接焊缝的横向收缩小。 ④间断焊缝比连续焊缝的收缩量小。 ⑤多层焊时，第一层引起的收缩量最大，以后各层逐渐减小。 ⑥在夹具固定条件下的焊接收缩量比没有夹具固定的焊接收缩量小，减少约40％～70％。
令狐采学创作 焊接变形的控制 方法 令狐采学 1 焊接应力与变形 焊接是一种局部加热的工艺过程。焊接过程中以及焊后,构件不可避免地会产生焊接应力和变形。焊接应力和变形在一定条件下还影响焊接结构的性能,如强度、刚度、尺寸精度和稳定性、受压时的稳定性和抗腐蚀性等。不仅如此,过大的焊接应力与变形, 还会大大增加制造工艺中的困难和经济消耗, 而且往往因焊接裂纹或变形过大无法矫正而导致产品的报废。 2 焊接应力与变形的形成过程 焊接应力与变形是由焊接产生的不均匀温度场而引起的。 假设有一块平板条( 如图所示) , 在他中心堆置一条焊缝。 图1 假定是焊接加热时的情况。 图 2 为焊接以后, 温度恢复到室温时的情况。与此同时, 由于不均匀加热还会产生垂直焊缝方向( 横向) 的盈利和 变形, 厚度则还产生板厚度方向的应力。 3 影响焊接应力与变形的主要因素
令狐采学创作 影响焊接应力与变形的因素主要有两个方面,第一个方面是焊缝及其附近不均匀加热的范围和程度, 也就是产生热变形的范围和程度; 第二个方面是焊件本身的刚度以及受到周围拘束的程度; 实际上也就是就是阻止焊缝及其附近加热所产生热变形的程度。两个方面作用的结果决定了焊缝附近压缩塑性变形区的大小和分布, 也决定了残余应力与残余变形的大小。 焊缝尺寸和焊缝数量及为止, 材料的热物理性能( 导热系数、比热、膨胀系数等) , 焊接工艺方法( 气焊、手工焊、埋弧焊、气体保护焊等) , 焊接参数( 焊接电流、电弧电压、焊接速度等) 以及施焊方法( 直通焊、跳焊、逆向分段汉等) 等因素影响到焊缝及其附近区不均加热的范围和程度, 影响到热变形的大小和分布; 焊接构件的尺寸和形状, 胎夹具的应用, 焊缝的布置以及装配焊接顺序等因素影响到焊接构件的刚度和周围的约束程度。一般来说, 焊接构件在约束小的条件下, 焊接变形达而应力小; 反之, 则焊接变形小而应力大。 4 焊接残余变形的预防和矫正 4.1 设计措施
浅谈焊接变形原因及防止措施 摘要：在工程施工过程中，各种设备、管道焊接产生的应力变形是个比较突出 的问题，采用合理焊接工艺方法可以较好减少变形。 关键词：工艺焊接变形处理 焊接在设备、管道安装过程中举足轻重，由于焊接过程中的变形与应力直接 影响工艺质量、使用性能、配件装配，为提高质量，我们在施工中采取了相对的 措施。 一、焊接应力与变形产生的原因 焊接过程中，对焊件进行局部不均匀加热，会产生焊接应力和变形。焊接时 焊缝和附近的金属处于高温，焊缝和近缝区纵向受拉应力，远离焊缝区受压应力，整个焊件纵向及横向尺寸有一定的收缩。如果在焊接过程中，焊件能够较自由的 伸缩，则焊后焊件的变形较大而焊接应力较小；反之，如果焊件厚度或刚性较大 不能自由伸缩，则焊后焊件的变形较小而焊接应力较大。还有组装与施焊的顺序 不当，焊接方向不正确，焊接参数不合理，引起局部过热，没有采用适当的辅助 措施等。 二、减小焊接变形的工艺措施 由于焊接变形在焊接生产中是不可避免的，因此应在生产中根据焊接结构的 具体形式，选用一种或几种方法，以达到控制变形的目的。 1、加裕量法和反变形法在下料时留一定量，补充焊后收缩。预先确定焊后 可能发生的变形大小和方向，将工件放在相反的方向位置上；或在焊前使工件反 方向变形，抵消焊后所发生的变形。 2、刚性夹固法输水主管上常常出现分支，这是根据工艺流程来设计的，如 来水汇管到各分支管，然后汇集到出水汇管再输出去。在制作汇管时产生很大的 焊接变形，为了减少变形需把此工艺汇管固定起来，如制作Φ426×7汇管，可在 其下放一Φ630×7的铜管，用Φ48×4短管固定。因此焊前将工件固定夹紧，并设 置拉杆提高焊接刚性，焊后即缩小变形。 3、选择合理的焊接次序减少焊接变形的施焊顺序方式很多，基本原则是使 焊接热比较均匀地加上去；或者使焊接变形相互抵消；或者用前道焊缝提高结构 刚性以限制后焊焊缝的变形工序合理的次序可缩小变形。 4、选择合理的焊接工艺（1）焊接速度高的焊接方法能减少焊件受热，减 少焊件受热，减少焊缝冷却时的收缩区宽度，从而减少变形。（2）采用从中间 向两端焊，逆向分段焊、跳焊法、多人对称焊，预热焊等。（3）利用减少焊接 线能缩小加热区或使不均匀加热或冷却尽可能趋于均匀，达到减少焊接变形的目的。（4）多层焊对减少焊缝的纵、横向收缩以及由此引起的挠曲和失稳变形是 有利的，但多层焊对角变形不利。（5）采用小电流、快焊速、不摆动焊法；小 直径焊条代替大直径焊条；厚板焊接尽可能采用多层焊代替单层焊等。 5、设计方面（1）要尽量减少焊缝数量、焊缝长度和焊缝截面积，合理地 确定坡口的外形和尺寸，合理布置焊缝，除了要避免焊缝密集以外，还应使焊缝 位置尽可能靠近构件的中和轴，并使焊缝的布置与构件中和轴相对称。（2）设 计焊接结构时，应尽量选用尺寸规格较大的板材、型材和管材，形状复杂的可采 用冲压件和铸钢件，以减少焊缝数量，简化焊接工艺和提高结构的强度和刚度。 在容器组焊时，应尽量避免十字焊缝，相邻两筒节纵缝、封头拼缝与相邻筒节的 纵缝应错开。
焊接变形的影响因素及控制 摘要 焊接过程是对焊件的局部进行高温加热使其达到融化状态，随后快速冷却结晶形成焊缝，由于急剧的非平衡加热及冷却,结构将不可避免地产生焊后残余变形、应力以及金属组织的变化。焊接应力与变形直接影响焊件的尺寸精度、强度、刚度、稳定性以及耐腐蚀性能等。是影响结构设计完整性、制造工艺合理性和结构使用可靠性的关键因素。焊接应力与变形过大时，不仅给产品制造工艺增加困难，还会因焊接裂纹或变形过大无法矫正而导致构件报废，造成巨大经济损失。本文主要阐述焊接变形的影响因素、控制措施和方法。 关键词:焊接变形;影响因素;控制措施 目录 摘要 (1) 关键字 (1) 第一章引言 (2) 第二章系统总体设计 (2) 2.1 单片机的选择 (2) 2.2 物位传感器的选择 (2) 第3章自动送料小车主电路设计 (3) 3.1 系统结构原理图 (3) 3.2 主机电路核心器件介绍 (3) 3.3 AT89C51主要性能参数 (3) 3.3.1 AT89C51 功能特性概述 (3) 3.3.2 AT89C51 引脚功能说明 (3) 3.3．3 时钟振荡器 (4) 第4章系统软件设计 (4) 4.1 系统的抗干扰及可靠性 (4) 4.2 软件设计 (5) 结论 (8) 参考文献 (9) 第一章焊接应力 在没有外力的情况下，物体内部存在的应力称为内应力，内应力在物体内部自相平衡，即物体内部各方向的内应力总和等于零，内应力对于任何一点的力矩总和等于零。常见的内应力有以下几种： 1、热应力：又称温度应力。它是在不均匀加热及冷却过程中所产生的应力，它与加热温度和加热不均匀程度、焊件的钢度以及焊件材料的热物理性能等因素有关。 2、相变应力：金属发生相变时，由于体积发生变化而引起的应力。 3、装配应力：在装配和安装过程中产生的应力。例如：紧固螺栓、热套结构等均匀有内应力产生。 4、残余应力：当构件上承受局部荷载或经受不均匀加热时，都会在局部地区产生塑性应变。当局部外载撤去后或热源离去，构件温度恢复到原始的均匀状态时，由于构件内部发生了不能恢复的塑性变形，因而产生了内应力，即残余应力。残留下来的变形即残余变形。 焊接过程中焊件的热应力是随时间而变化的瞬时应力，焊后残余下来，即为残余应力。按照焊接应力在空间的方向可以分为单项应力、双向应力和三项应力。薄板对接时，可以认为是双向应力。大厚度焊件的焊缝，三个焊缝的交叉处以及存在裂缝、加渣等缺陷通常出现三向应力，三相应力使材料的塑性降低、容易导致脆性断裂，它是一种最危险的应力状态。
造船中的焊接变形和反变形控制 1.研究背景 船舶工业是传统的劳动密集型装配制造业，焊接操作是其中主要的作业形式之一，焊接水平的高低在很大程度上决定了船体的质量和生产效率,而焊接变形又是焊接过程中最难控制的一环。焊接变形的存在不仅造成了焊接结构形状变异,尺寸精度下降和承载能力降低,而且在工作荷载作用下引起的附加弯矩和应力集中现象是船舶结构早期失效的主要原因,也是造成船舶结构疲劳强度降低的原因之一[1]。焊接变形对现代造船技术的应用产生了障碍。由于焊接变形对船舶建造质量、成本和周期都具有重要影响，工业界一直对其非常重视，对焊接变形从实验和理论上进行了大量研究，希望能够对焊接过程进行有效预测和控制。反变形可以控制焊接变形，降低残余应力，且方法简单易行，在船舶行业有广泛的应用。 2.背景内容 针对造船中的焊接变形，国内外专家进行大量的研究。焊接过程是一个非平衡的、时变的、带有随机因素影响的物理化学过程，它涉及电弧物理、传质传热和力学等方面。至今对焊接过程变形的实时检测与监控仍是困难的，不仅需要特殊的方法，而且对设备的要求也很高。随着计算机软、硬件技术的快速发展，使得焊接热加工过程的数值模拟应运而生，实践证明数值模拟对于研究焊接现象是一种非常有用的方法。 2.1国外专家的预测和研究 20世纪30年代以来，许多苏联学者就开始了焊接变形计算与控制研究。如C.A.库兹米诺夫[2]研究了典型船体结构总变形和局部变形的计算方法，提出了减少和补偿焊接变形以及矫正主船体结构的解决方案。Greene和Holzbaur[3]开展了降低焊接残余应力和变形的研究，目前降低残余应力和焊接变形技术大多数由他们制定的法则演变而来。法国的国际焊接研究所对“焊接结构中残余
防止焊接变形的方法
针对焊接变形的原因和种类从焊接工艺上进行改进，可以有效防止和减少焊接变形所带来的危害。下面，我们主要介绍几种常见的防止焊接变形的方法。 1. 反变形法 在焊前进行装配时，预置反方向的变形量为抵消（补偿）焊接变形，这种方法叫做反变形法。图1所示为8—12mm厚的钢板V形坡口单面对接焊时，采用反变形法以后，基本消除了角变形。 2. 利用装配和焊接顺序来控制变形； 采用合理的装配和焊接程序来减少变形，这在生产实践中是行之有效的好办法，如图2（a）所示为一箱形梁，由于焊缝不对称，焊后产生下挠弯曲变形。解决办法是由两人或四人，对称地先焊只有两条焊缝的一侧，如图2（b）中焊缝1和1然后就造成了如图2 ?的上拱变形。由于这两条焊缝焊后增加了箱形梁的刚性。当焊接另一侧的两条焊缝时，如先焊图2(d)中焊缝2和2，最后再焊图2(e)中焊缝3和3，就基本上防止了变形。 有许多结构截面形状对称，焊缝布置也对称，但
焊后却发生弯曲或扭曲的变形，这主要是装配和焊接顺序不合理引起的，也就是各条焊缝引起的变形，未能相互抵消，于是发生变形。 焊接顺序是影响焊接结构变形的主要因素之一，安排焊接顺序时应注意下列原则： 1）尽量采用对称焊接。对于具有对称焊缝的工作，最好由成对的焊工对称进行焊接。这样可以使由各焊缝所引起的变形相互抵消一部分。 2）对某些焊缝布置不对称的结构，应先焊焊缝少的一侧。 3）依据不同焊接顺序的特点，以焊接程序控制焊接变形量。常见的焊接顺序有五种，即： a.分段退焊法 这种方法适用于各种空间的位置的焊接，除立焊外，钢材较厚、焊缝较长时都可以设挡弧板，多人同时焊接。其优点是可以减小热影响区，避免变形。每段长应为0.5—1m。见图2(f) b.分中分段退焊法 这种方法适用于中板或较薄的钢板的焊接，它的优点是中间散热快，缩小焊缝两端的温度差。焊缝热影响区的温度不至于急剧增高，减少或避免热膨胀变形。这种方法特别适用于平焊和仰焊，
钢结构焊接变形的火焰校正方法 钢结构焊接变形的火焰校正方法 目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。 焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。 在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1 钢结构焊接变形的种类与火焰矫正 钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。 以下为火焰矫正时的加热温度（材质为低碳钢） 低温矫正500度～600度冷却方式：水 中温矫正600度～700度冷却方式：空气和水 高温矫正700度～800度冷却方式：空气 注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16M n在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1.1翼缘板的角变形 矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲 一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌
如何防止焊接变形 1、焊接变形的种类： 焊接过程中焊件产生的变形称为焊接变形。焊后，焊件残留的变形称为焊接残余变形。焊接残余变形有纵向收缩变形、横向收缩变形、角变形、弯曲变形、扭曲变形和波浪变形等共六种，见图1，其中焊缝的纵向收缩变形和横向收缩变形是基本的变形形式，在不同的焊件上，由于焊缝的数量和位置分布不同，这两种变形又可表现为其它几种不同形式的变形。 2、如何利用合理的装配焊接顺序来控制焊接残余变形？ 不同的构件形式应采用不同的装配焊接方法。 1）结构截面对称、焊缝布置对称的焊接结构，采用先装配成整体，然后再按一定的焊接顺序进行生产，使结构在整体刚性较大的情况下焊接，能有效地减少弯曲变形。 例如，工字梁的装配焊接过程，可以有两种不同方案，见图4。若采用图4b所示的边装边焊顺序进行生产，焊后要产生较大的上拱弯曲变形；若采用图4c所示的整装后焊顺序，就可有效地减少弯曲变形的产生。
2）结构截面形状和焊缝不对称的焊接结构，可以分别装焊成部件，最后再组焊在一起见图5。图5b所示的方案由于焊缝1离中性轴距离较大，所以弯曲变形较大，而图5a所示的焊缝1 的位置几乎与上盖板截面中性轴重合，所以对整个结构的弯曲变形没有影响。 3、如何利用合理的焊接顺序来控制焊接残余变形？ ⑴对称焊缝采用对称焊接当构件具有对称布置的焊缝时，可采用对称焊接减少变形。如 图4所示工字梁，当总体装配好后先焊焊缝1、2，然后焊接3、4，焊后就产生上拱的弯曲变形。 如果按1、4、2、3的顺序进行焊接，焊后弯曲变形就会减小。但对称焊接不能完全消除变形， 因为焊缝的增加，结构刚度逐渐增大，后焊的焊缝引起的变形比先焊的焊缝小，虽然两者方向 相反，但并不能完全抵消，最后仍将保留先焊焊缝的变形方向。 ⑵不对称焊缝先焊焊缝少的一侧因为先焊焊缝的变形大，故焊缝少的一侧先焊时，使它 产生较大的变形，然后再用另一侧多的焊缝引起的变形来加以抵消，就可以减少整个结构的变 形。
焊接变形的种类。 焊接过程中焊件产生的变形称为焊接变形。焊后，焊件残留的变形称为焊接残余变形。焊接残余变形有纵向收缩变形、横向收缩变形、角变形、弯曲变形、扭曲变形和波浪变形等共六种，见图1，其中焊缝的纵向收缩变形和横向收缩变形是基本的变形形式，在不同的焊件上，由于焊缝的数量和位置分布不同，这两种变形又可表现为其它几种不同形式的变形。 2 焊件在什么情况下会产生纵向收缩变形？ 焊件焊后沿平行于焊缝长度方向上产生的收缩变形称为纵向收缩变形。当焊缝位于焊件的中性轴上或数条焊缝分布在相对中性轴的对称位置上，焊后焊件将产生纵向收缩变形，其焊缝位置见表1。
焊缝的纵向收缩变形量随焊缝的长度、焊缝熔敷金属截面积的增加而增加，随焊件截面积的增加而减少，其近似值见表2。 表2 焊缝纵向收缩变形量的近似值（mm/m） 对接焊缝连续角焊缝间断角焊缝 0.15～0.3 0.2～0.4 0～0.1 注：表中所表示的数据是在宽度大约为15倍板厚的焊缝区域中的纵向收缩变形量，适用于中等厚度的低碳钢板。 3 试述焊缝的横向收缩变形量及其计算。 焊件焊后在垂直于焊缝方向上发生的收缩变形称为横向收缩变形，横向收缩变形量随板厚的增加而增加。低碳钢对接接头、T形接头和搭接接头的横向收缩变形量，见表3、表4。
对接接头横向收缩变形量的近似计算公式，见表5。 表5 对接接头横向收缩变形量的近似计算公式坡口形式横向缩短量计算公式 Y形双Y形△L横=0.1δ①+0.6 △L横=0.1δ+0.4 ①δ——板厚（mm）。 当两板自由对接、焊缝不长、横向没有约束时，横向收缩变形量要比纵向的大得多。 4 焊件在什么情况下会产生弯曲变形？ 如果焊件上的焊缝不位于焊件的中性轴上，并且相对于中性轴不对称（上下、左右），则焊后焊件将会产生弯曲变形。如果焊缝集中在中性轴下方（或下方焊缝较多）则焊件焊后将产生上拱弯曲变形；相反如果焊缝集中在中性轴上方（或上方焊缝较多），则焊件焊后将产生下凹弯曲变形。又如果焊件相对焊件中性轴左、右不对称，则焊后将产生旁弯，焊件产生弯曲变形的焊缝位置，见表6。
