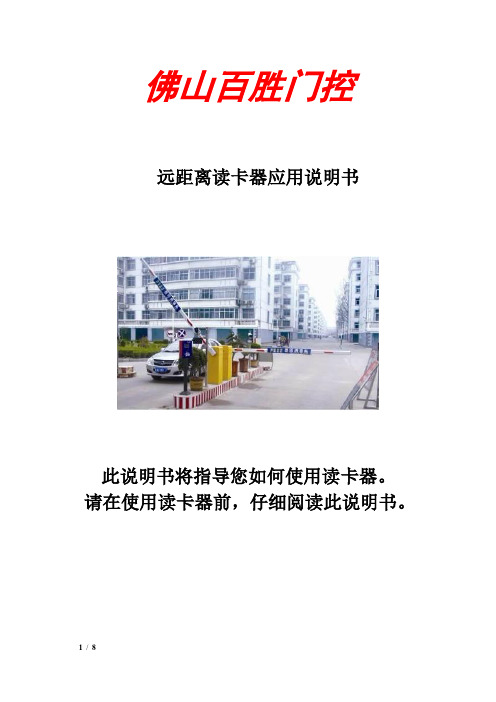

佛山百胜门控
远距离读卡器应用说明书
此说明书将指导您如何使用读卡器。请在使用读卡器前，仔细阅读此说明书。
一、产品概述
随着社会现代化进程的不断推进，人们不断追求高品质生活，汽车已逐步成为人们出行的交通工具。车辆的迅猛发展给传统的手动刷卡停车场管理系统也带了巨大压力。上、下班高峰期排队等候刷卡、上坡车道停车刷卡、雨雪天气伸手刷卡等有诸多不便。科技的发展，先进技术的应用，也更好的解决了传统产品的不足。远距离不停车自动感应产品的诞生，以便捷、减排、省时、节油等传统产品无法比拟的优势，将全面取代传统式手工刷卡的停车场系统。
因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。
我公司生产的定向远距离读卡器利用红外和微波同步通讯技术，充分考虑产品在停车场系统和ETC系统应用的特点，是国内目前唯一能解决准确定位和互相干扰的远距离读卡设备。
二、系统原理
该款远距离定向读卡器结合了红外与射频通讯特点，互补两个不同频率通道的工作优势，相互进行信息传递。射频是一个无方向的电磁波，难以准确定向，但通讯速度快；而红外具有严格的角度定位，但通讯速度慢；在停车场实际应用中选用某一个通道通讯难以达到
理想的使用要求。
原理：读卡器发射60度红外扫描信号，红外信号是经过加密的数据，包含了唤醒编码、机器编码信息；当休眠中的远距离卡进入读卡器发送的红外信号范围时，立即被唤醒工作，发射射频电磁波发送远距离卡内码，在发送卡内码的同时也将读卡器机器码附带传递给读卡器；读卡器接收到卡号后对首先对机器码验证，与该机身码相符的为有效卡直接上传给上位机，与该机器码不符的直接删除，避免了临近车道和跟车的串号干扰。
三、产品特点
⑴穿透性：可穿透任何金属汽车防爆膜，远距离卡放置到车内，无需摇窗户可自动识别感应； ⑵方向性：采用红外定位射频传输双通道模式方式工作，具有严格的方向性和稳定性，读卡区60度以外绝不读卡。
⑶稳定性：应用多种环境传感技术，使其可根据环境的需要自动调节信号参数。
⑷适应性：读卡器具有多种工作模式，可根据应用环境的不同选择相应的工作模式如：室外工作模式（适用于露天停车场和ETC 系统）、室内工作模式（适用于地下停车场）等。 ⑸抗干扰：此读卡器综合了机身码设别技术、一机拖多技术、码分多址等技术具有良好的抗干扰性（即使两读卡器紧挨着，只要红外区不迭加就不会造成干扰）。
⑹环保性：读卡器和电子标签没有读卡时无电磁辐射，所以对人体不会造成任何伤害。 ⑺耐寒性： 严寒气候工作时，读卡器利用红外自动补温，读卡信号不受气候变化而衰减。 ⑻兼容性：读卡器具备多种数据传输格式，全面兼容国内现有的控制器系统。
⑼维护性：纯工业级制造，超强防雷功能，电路每级设计都具有防护功能，全天候工作，无需维护。
四、功能介绍
⑴ 定向识别
本机采用红外和射频同步通讯技术，机器发送60度红外扫描定位信号，远距离卡发送的射频数据（卡号）只有在读卡器红外扫描信号范围内才能交换，读卡器红外扫描范围以外区域，远距离卡与读卡器之间数据不进行交换。目前红外与射频同步通讯技术是唯一能解决严格定向的远距离读卡产品。
⑵读卡距离调整
本机读卡稳定识别距离大于15米，信号可以穿透汽车防爆隔热膜；可以根据现场实际需要调整机器安装角度实现3~15米识别距离调整（厂家建议机器信号覆盖离闸杆前方6米范围最佳）。
⑶休眠省电
与本机配合使用的远距离卡是采用最新的休眠激活方式工作，待机时无能量消耗；卡片进入机器信号扫描范围时，卡片被激活，自动打开电源发送信号；卡片离开机器扫描范围后，自动关闭电源进入休眠。大大延长卡片使用寿命。
⑷抗干扰（机身码验证技术）
本机出厂时设有机身码，机器在发送60度的扫描信号时将机身码同时发送，卡片被机器扫描信号唤醒后发射卡号的同时附带发送该机器机身码，机器收到卡号及机身码后进行验证，与本机机身码相符的卡号有效，与机身码不符合的卡号自动删除。多台机器同时使用时，需要设置不同的机身码，彻底解决临近车道或多车同时读卡的串号干扰等诸多问题。
⑸触发读卡
本机有压地感触发读卡和自动读卡两种方式，出厂默认为自动读卡方式，如需要改动请参照说明书设置选择。
⑹卡号间隔上传
本机读卡为连续读卡，为防止卡号上传速度过快，给系统控制器造成死机，本机卡号上传间隔时间可以任意设置；出厂默认为2秒种上传一次卡号。
⑺工作模式
本机有自动和手动两种工作模式，自动模式适用露天停车场管理系统；因红外信号在闭合空间内有反射，产生无方向读卡，可能会造成干扰。在地下停车场使用时将本机设置为手动模式，调整信号强度，可以控制定向读卡。
⑻信号强、弱自动调整
本机应用多种环境传感技术，在自动模式工作时，根据环境变化自动调整信号，确保机器工作在最稳定状态。
⑼多组数据接口输出
本机有韦根26、韦根34、主动485、被动485四组数据接口输出，使用时根据需要参照说明书设置选择。
⑽信号干扰自检
本机有信号干扰自动检测功能，当机器检测到同频电波、电源高频或其它干扰电波时，机器会闪烁兰色LED提示，如果影响机器与卡片通讯，需要人工排除干扰源。
五、产品性能参数
六、功能设置
（1）信号强度调节开关SW2-SW3 1~8： 当信号强度开关（8位）全部调至OFF 状态时，
信号强度进入全自动调节方式，如果有一个或多个开关调至ON 状态信号的强度调节进入手动调节方式开关由1到8是由弱到强，全部为ON 时信号为最强状态。
（2）功能选择开关：
S1、为地感选择开关，当拨为OFF 时不选择此功能，当拨为ON 时接
口端子7/8的DG 与GND 有短路信号时读卡器可正常读卡反之则不然；
S2、为输出方式选择开关，当拨为OFF 时韦根输出端口的输出数据格
式为（韦根26），RS485输出端口为被动输出格式。拨为ON 时韦根输出端口的数据输出格式为（韦根34），RS485输出端口为主动输出格式；
（3）设备ID 号选择开关：为读卡器自身的ID 号，共8个ID 号（ID1~ID8）。 （4）蜂 鸣 器：当读卡器读卡成功时蜂鸣器发出响声。
（5）无线电信号指示灯：接收到433MHZ 的无线电信号时灯亮。 （6）输出信号指示灯：读卡器读卡成功时输出信号指示灯闪亮。 （7）电源指示灯：通电时电源指示灯常亮。
七、安装要求
7.1 安装角度：
如图所示，读卡器与立杆之间夹角20度左右
读卡器正面向车驶入的路面方向倾斜30度左右。
安装示意图
7.2 布线要求：
读卡器与控制器之间布线：
⑴韦根接口控制器：读卡器与控制器之间用4芯导线线连接，线径不小于0.3平方毫米,长度100米以内;
电源2根，韦根信号线3根。
⑵485接口控制器：读卡器与控制器之间用4芯导线连接，线径不小于0.3平方毫米,长度1000米以内;
⑶电源：12V /3A，要使用优质线性电源。
7.3 读卡距离测试
按要求安装好设备以后，请接通读卡器电源；将远距离卡装防置到汽车挡风玻璃处，卡
片唤醒窗口朝读卡器方向开车测试。根据需要调整读卡器读卡方向，以达到最佳使用效果。
十一、简易故障排除
九、接线图
地感线圈的埋设：
1) 地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的； 2) 当路面铺设好或正在铺设路面时，在出入口机、道闸安装位置附近的车道上，切一
线圈放置槽（线圈放入切槽内，切槽宽为1.5CM），地感线圈尺寸具体根据路面而定，三米路面一般用200CM（长）X100CM（宽）X5CM（深）,
入口票箱地感可适当减小
3)将地感线沿切槽绕5圈，并将线圈的两个端子引入出入口机、道闸的机箱内，并用
水泥填充切槽。
