轴瓦（bush）
汽轮机中，轴瓦是轴承的重要构件之一，轴瓦是滑动轴承和轴接触的部分，非常光滑，一般用青铜、减摩合金等耐磨材料制成，在特殊情况下,可以用木材、塑料或橡皮制成。也叫“轴衬”，形状为瓦状的半圆柱面。
其主要作用是：承载轴颈所施加的作用力、保持油膜稳定、使轴承平稳地工作并较少轴承的摩擦损失。
分为轴向推力瓦和径向瓦，径向瓦起到支撑转子和转动部分的作用，推力瓦承担轴向定位和轴向推力的作用，是重要的静止部件。
滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将器烧坏。轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。烧瓦后滑动轴承就损坏了。滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。
滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位
滑动轴承的分类
滑动轴承种类很多。
①按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。
②按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。
③按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。
④按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。
⑤按轴瓦结构可分为圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。
滑动轴承的轴瓦结构和轴承材料
轴瓦分为剖分式和整体式结构。为了改善轴瓦表面的摩擦性质，常在其内径面上浇铸一层或两层减摩材料，通常称为轴承衬，所以轴瓦又有双金属轴瓦和三金属轴瓦。
轴瓦在轴承上，直接与轴相接触的部分，承受载荷并且与轴具有相对运动。为减少摩擦，磨损对轴瓦材料提出各种要求，除要求摩擦副间摩擦系数小，耐磨外还应满足以下几点：1．应具有足够的抗压强度、抗疲劳强度和承受冲击的能力。轴承合金厚度为(0.013-0.13) mm。
2．抗粘着性好。当载荷大、转速高，轴承间隙过小，表面光洁度不高，润滑不良时，要注意精心选择材料的匹配，防止摩擦副的粘着磨损一胶合。
3．具有适应性和容纳异物的能力。硬度低，塑性好和弹性系数低的材料具有良好的适应性和容纳异物的能力。
4．抗腐蚀性好，价格低，来源足。由氧化生成胶状沉积物后，对轴瓦材料有腐蚀作用。
轴瓦或轴承是滑动轴承的重要零件，轴瓦和轴承衬的材料统称为轴承材料。轴瓦的主要失效形式是磨损。轴瓦的磨损与轴颈的材料、轴瓦自身材料、润滑剂和润滑状态直接相关，选择轴瓦材料应综合考虑以上因素，以提高滑动轴承的使用寿命和工作性能。
轴承的材料有
1）金属材料，如轴承合金、青铜、铝基合金、锌基合金等；
2）多孔质金属材料（粉末冶金材料）；
3）非金属材料。
其中：
轴承合金：轴承合金又称白合金，主要是锡、铅、锑或其它金属的合金，由于其耐磨型好、塑性高、跑合性能好、导热性好和抗胶和性好及与油的吸附性好，故适用于重载、高速情况下，轴承合金的强度较小，价格较贵，使用时必须浇筑在青铜、钢带或铸铁的轴瓦上，形成较薄的涂层。
多孔质金属材料：多孔质金属是一种粉末材料，它具有多孔组织，若将其浸在润滑油中，使微孔中充满润滑油，变成了含油轴承，具有自润滑性能。多孔质金属材料的韧性小，只适应于平稳的无冲击载荷及中、小速度情况下。
轴承塑料：常用的轴承塑料有酚醛塑料、尼龙、聚四氟乙烯等，塑料轴承有较大的抗压强度和耐磨性，可用油和水润滑，也有自润滑性能，但导热性差。
滑动轴承的主要故障
滑动轴承在工作时由于轴颈与轴瓦的接触会产生摩擦，导致表面发热、磨损甚而“咬死”，所以在设计轴承时，应选用减摩性好的滑动轴承材料制造轴瓦，选择合适的润滑剂并采用合适的供应方法，改善轴承的结构以获得厚膜润滑等。
1 、瓦面腐蚀：光谱分析发现有色金属元素浓度异常；铁谱中出现了许多有色金属成分的亚微米级磨损颗粒；润滑油水分超标、酸值超标。
2 、轴颈表面腐蚀：光谱分析发现铁元素浓度异常，铁谱中有许多铁成分的亚微米颗粒，润滑油水分超标或酸值超标。
3 、轴颈表面拉伤：铁谱中有铁系切削磨粒或黑色氧化物颗粒，金属表面存在回火色。
4、瓦背微动磨损：光谱分析发现铁浓度异常，铁谱中有许多铁成分亚微米磨损颗粒，润滑油水分及酸值异常。
5 、轴承表面拉伤：铁谱中发现有切削磨粒，磨粒成分为有色金属。
6 、瓦面剥落：铁谱中发现有许多大尺寸的疲劳剥落合金磨损颗粒、层状磨粒。
7 、轴承烧瓦：铁谱中有较多大尺寸的合金磨粒及黑色金属氧化物。
滑动轴承结构设计应注意的问题
滑动轴承是面接触的，所以接触面间要保持一定的油膜，因此设计时应注意以下这几个问题：
1、要使油膜能顺利地进入摩擦表面。
2、油应从非承载面区进入轴承。
3、不要使全环油槽开在轴承中部。
4、如油瓦，接缝处开油沟。
5、要使油环给油充分可靠。
6、加油孔不要被堵。
7、不要形成油不流动区。
8、防止出现切断油膜的锐边和棱角。
滑动轴承脂的性能与选用
1、滑动轴承也可用润滑脂来润滑，在选择润滑脂时应考虑下列几点：
(1）轴承载荷大，转速低时，应选择锥入度小的润滑脂，反之要选择锥入度大的。高速轴承选用锥入度小些、机械安定性好的润滑脂。特别注意的是润滑脂的基础油的粘度要低一些。
(2）选择的润滑脂的滴点一般高于工作温度20-30℃，在高温连续运转的情况下，注意不要超过润滑脂的允许使用温度范围。
(3）滑动轴承在水淋或潮湿环境里工作时，应选择抗水性能好的钙基、铝基或锂基润滑脂。
(4）选用具有较好粘附性的润滑脂。
2、滑动轴承用润滑脂的选择：
载荷＜1MPa，轴颈圆周速度1m/s以下，最高工作温度75℃，选用3号钙基脂；
载荷1-6.5MPa，轴颈圆周速度0.5-5m/s，最高工作温度55℃，选用2号钙基脂；
载荷＞6.5MPa，轴颈圆周速度0.5m/s以下，最高工作温度75℃，选用3号钙基脂；
载荷＜6.5MPa，轴颈圆周速度0.5-5m/s，最高工作温度120℃，选用2号锂基脂；
载荷＞6.5MPa，轴颈圆周速度0.5m/s以下，最高工作温度110℃，选用2号钙-钠基脂；
载荷1-6.5MPa，轴颈圆周速度1m/s以下，最高工作温度50-100℃，选用2号锂基脂；
载荷＞5MPa 轴颈圆周速度0.5m/s，最高工作温度60℃，选用2号压延机脂；
在潮湿环境下，温度在75-120℃的条件下，应考虑用钙-钠基脂润滑脂。在潮湿环境下，工作温度在75℃以下，没有3号钙基脂，也可用铝基脂。工作温度在110-120℃时，可用锂基脂或钡基脂。集中润滑时，稠度要小些。
3、滑动轴承用润滑脂的润滑周期：
偶然工作，不重要零件：轴转速＜200r/min，润滑周期5天一次；轴转速＞200r/min，润滑周期3天一次。
间断工作：轴转速＜200r/min，润滑周期2天一次；轴转速＞200r/min，润滑周期1天一次。
连续工作，工作温度小于40℃：轴转速＜200r/min，润滑周期1天一次；轴转速＞200r/min，润滑周期每班一次。
连续工作，工作温度40-100℃：轴转速＜200r/min，润滑周期每班一次；轴转速＞200r/min，润滑周期每班二次。
滑动轴承刮研的技术要求
基本要求
既要使轴颈与滑动轴承均匀细密接触，又要有一定的配合间隙。
接触角
是指轴颈与滑动轴承的接触面所对的圆心角。接触角不可太大也不可太小。接触角太小会使滑动轴承压强增加，严重时会使滑动轴承产生较大的变形，加速磨损，缩短使用寿命；接触角太大，会影响油膜的形成，得不到良好的液体润滑。
试验研究表明，滑动轴承接触角的极限是120°。当滑动轴承磨损到这一接触角时，液体润滑就要破坏。因此再不影响滑动轴承受压条件的前提下，接触角愈小愈好。
从摩擦力距的理论分析，当接触角为60°时，摩擦力矩最小，因此建议，对转速高于500r/min的滑动轴承，接触角采用60°，转速低于500r/min的滑动轴承，接触角可以采用90°，也可以采用60°。
接触点
轴颈与滑动轴承表面的实际接触情况，可用单位面积上的实际接触点数来表示。接触点愈多、愈细、愈均匀，表示滑动轴承刮研的愈好，反之，则表示滑动轴承刮研的不好。一般说来接触点愈细密愈多，刮研难度也愈大。生产中应根据滑动轴承的性能和工作条件来确定接触点，下表所列资料可供参考：
滑动轴承转速
（r/min）接触点
（每25×25毫米面积上的接触点数）
100以下 3~5
100~500 10~15
500~1000 15~20
1000~2000 20~25
2000以上 25以上
Ⅰ级和Ⅱ级精度的机械可采用上表数据，Ⅲ级精度的机械可按上表数据减半。
所谓刮轴瓦，就是将精车后的瓦片与所装配的轴手板研合（轴要涂上色粉），用三角刮刀刮去瓦片上所附上的粉色，随研随刮，直到瓦片上附色面积超过全瓦面的85% ，完成刮瓦。
瓦片上存在的刀痕是瓦片储存润滑油的微型储槽。
轴承的安装
轴承安装的好坏与否，将影响到轴承的精度、寿命和性能。因此，请充分研究轴承的安装，即请按照包含如下项目在内的操作标准进行轴承安装。
一、清洗轴承及相关零件
对已经脂润滑的轴承及双侧具油封或防尘盖，密封圈轴承安装前无需清洗。
二、检查相关零件的尺寸及精加工情况
三、安装方法
轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动体传递压力，轴承安装一般采用如下方法：
a. 压入配合
轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。
b.加热配合
通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。是一种常用和省力的安装方法。此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超
过100℃，以防止发生回火效应，使套圈的硬度降低。 c.圆锥孔轴承的安装
圆锥孔轴承可以直接装在有锥度的轴颈上，或装载紧定套和退卸套的锥面上，其配合的松紧程度可用轴承径向游隙减小量来衡量，因此，安装前应测量轴承径向游隙，安装过程中应经常测量游隙以达到所需要的游隙减小量为止，安装时一般采用锁紧螺母安装，也可采用加热安装的方法。
d.推力轴承的安装
推力轴承的周全与轴的配合一般为过渡配合，座圈与轴承座孔的配合一般为间隙配合，因此这种轴承较易安装，双向推力轴承的中轴泉应在轴上固定，以防止相对于轴转动。轴承的安装方法，一般情况下是轴旋转的情况居多，因此内圈与轴的配合为过赢配合，轴承外圈与轴承室的配合为间隙配合。
四、轴承安装后的检查
如何对轴瓦进行刮研 滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面，它是在滑动摩擦下工作的轴承，工作平稳、可靠，无噪声，但起动时摩擦阻力较大(因轴瓦要承载转子自身重量，起动时转速低)。轴被轴承支撑的部位称为轴颈，与轴颈相配合起支撑轴颈作用的零件称为轴瓦，轴瓦由瓦体和轴承衬(表面合金)组成，滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用，轴与轴瓦被润滑油分开而不发生直接接触，从而大大减小摩擦损失和轴瓦表面合金磨损，油膜还具有较强的吸振能力。如果存在润滑不良，则轴瓦与轴之间会直接摩擦，摩擦会产生很高的温度，虽然轴瓦是由特殊的有一定耐高温合金材料制成，但发生直接摩擦产生的高温仍然会将轴瓦烧坏，轴瓦还可能由于负荷过大、高温过高、润滑油存在杂物或黏度异常等因素造成轴瓦瓦衬变形直至烧瓦。 轴瓦刮研就是将精车后的弧面与所装配的轴进行刮合，通常是内孔面，轴瓦的瓦衬一般都要进行刮研，随着现代加工技术的不断改进，成品瓦侧隙可以达到要求，下瓦接触角、面就要根据现场轴颈经旋转后的情况来进行刮研，因滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用。轴瓦刮研的目的是为了瓦衬形成圆的几何形状，使轴瓦与轴颈间存在楔形缝隙，以保证轴颈旋转时，摩擦面间能形成楔形油膜，使轴颈上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降底其磨损与动力的消耗，从而可以通过向轴瓦供油，带走轴瓦工作时产生的热量，以冷却轴承，并且在轴瓦与轴颈间隙形成稳定的有足够承载能力的油膜，以保证液态润滑。 轴瓦的光洁度及平整越好越有利于油膜形成(也包括侧隙油带的形成)，下瓦接触角内一般是建立油膜产生油压的区域(也就是说下瓦接触角内是油膜压力区)，现有的轴瓦刮研方法所加工出的轴瓦表面的光滑、平整度较低，在滑动轴承工作时难以形成稳定的油膜，从而轴与轴瓦之间的磨擦阻力大，运转时产生的热量大，磨损加剧，使用寿命短，维护频繁、成本高。 轴瓦的刮研是按轴瓦与轴承的配合来对轴瓦表面进行刮研加工，使其在接触角范围内贴合严密和有适当的间隙，从而达到设备中能形成良好的油膜。 1.开油槽：先用薄平錾进行初开，然后用细砂布和刮刀作用加工。
轴瓦的刮研的要求 轴瓦是直接支撑轴的。当轴在轴瓦内旋转时，由于摩擦力的原因，必然要产生热量。如果轴和轴瓦的接触面不良好接触是保证在某几个小点或某一块面积上，这样破坏了油膜，该处所受的压力所产生的摩擦力必然比接触均匀的地方大得多，因而在运转时，发出的热量就大，轴承温度就必然高。相反，如果轴和轴瓦接触的很好，各处受力均匀摩擦面油膜完整，运转时，虽然也发出热量，但热量较小，而且分布在整个轴承上，这部分热量很容易散失，因此轴承不会产生高热。为了保证轴和轴瓦能很好的接触，对轴瓦要进行细致的刮研。 刮瓦一般先刮下瓦（因下瓦是受压的）后刮上瓦。刮瓦要在设备精评以后进行。首先在轴颈上涂一层薄薄的红铅油，然后盘动轴使轴在轴瓦内正反各转一周，使瓦与轴颈摩擦后，将轴吊起，结果在瓦面较高的地方。在刮削时，每刮一遍应改变一次方向，使刮痕之间成60°—90°交角。继续数次接触点逐渐增加，最后色斑均匀分布，达到规定的标准为止。一般下瓦与轴成60°—90°的接触角，在此范围内，接触点应该中间密，两边逐渐变疏，不应该使接触面与非接触面间间有明显的界限。接触角还不能过大或过小，当角度过大会影响润滑油膜的形成，因而得不到良好的润滑，轴瓦会很快磨损，若角度过小，则增加轴瓦的压强，这样也会增加轴瓦磨损。在刮下瓦的同时，还要找正轴的水平度。轴和瓦的接触点要求规定： 重负荷和高速运转设备：每平方厘米3—4点
中等负荷运转设备：每平方厘米2—3点 低速运转设备：每平方厘米1—2点 上瓦德刮研法与下瓦相同在瓦上着色时，一定要装上轴，将轴承盖用螺丝紧固好，并撤掉瓦口上的垫片，保证上瓦能够很好的与轴颈接触。 轴瓦间隙的检查方法 滑动轴承的间隙有两种：一种是径向间隙，另一种是轴向间隙。径向间隙主要作用是积聚和冷却润滑油，以利于形成油膜，保持液体摩擦。径向间隙在一般情况下顶间隙为—，侧间隙为顶间隙一半，在水平面上越往下越小。 压铅法：这种方法比塞尺检查法准确，但比较费时间。测量时，先打开轴承盖，用直径为—2倍顶间隙而长度为10—40毫米的软铅丝，分别放在轴颈和轴瓦的接触面上，因轴颈表面光滑，铅丝易滑落，，用黄油粘上它，然后放上轴承盖，对称而均匀地拧紧螺丝，再用塞尺检查轴瓦接合面间的间隙是否均匀相等。最后打开轴承盖用千分尺量出已被压扁的软铅丝的厚度。 检查轴向间隙时，将轴推移到轴承异端的极限位置，然后用千分表测量。 刮研轴瓦时应注意的几个问题： ①在下瓦口接触角之外，应刮出相当间隙，以便形成楔形油膜。
第八章滑动轴承 8.1 重点、难点分析 本章的重点内容是滑动轴承轴瓦的材料及选用原则；非液体摩擦滑动轴承的设计准则及设计计算；液体动力润滑径向滑动轴承的设计计算。难点是液体动力润滑径向滑动轴承的设计计算及参数选择。 8.1.1 轴瓦材料及其应用 对轴瓦材料性能的要求：具有良好的减摩性、耐磨性和咬粘性；具有良好的摩擦顺应性、嵌入性和磨合性；具有足够的强度和抗腐蚀的能力和良好的导热性、工艺性、经济性等。 常用轴瓦材料：金属材料、多孔质金属材料和非金属材料。其中常用的金属材料为轴承合金、铜合金、铸铁等。 8.1.2 非液体摩擦滑动轴承的设计计算 对于工作要求不高、转速较低、载荷不大、难于维护等条件下的工作的滑动轴承，往往设计成非液体摩擦滑动轴承。这些轴承常采用润滑脂、油绳或滴油润滑，由于轴承得不到足够的润滑剂，故无法形成完全的承载油膜，工作状态为边界润滑或混合摩擦润滑。 非液体摩擦轴承的承载能力和使用寿命取决于轴承材料的减摩耐磨性、机械强度以及边界膜的强度。这种轴承的主要失效形式是磨料磨损和胶合；在变载荷作用下，轴承还可能发生疲劳破坏。 因此，非液体摩擦滑动轴承可靠工作的最低要求是确保边界润滑油膜不遭到破坏。为了保证这个条件，设计计算准则必须要求： p≤[p]，pv≤[pv]，v≤[v] 限制轴承的压强p，是为了保证润滑油不被过大的压力挤出，使轴瓦产生过度磨损；限制轴承的pv值，是为了限制轴承的温升，从而保证油膜不破裂，因为pv值是与摩擦功率损耗成正比的；在p及pv值经验算都符合要求的情况下，由于轴发生弯曲或不同心等引起轴承边缘局部压强相当高，当滑动速度高时，局部区域的pv值可能超出许用值，所以在p较小的情况下还应该限制轴颈的圆周速度v。 8.1.3液体动力润滑径向滑动轴承设计计算 液体动力润滑的基本方程和形成液体动力润滑（即形成动压油膜）的条件已在第一章给出，这里不再累述。 1．径向滑动轴承形成动压油膜的过程 径向滑动轴承形成动压油膜的过程可分为三个阶段： （1）起动前阶段，见图8-1a；
剖分式滑动轴承的装配（轴瓦装配）剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及运输车辆等。其材料主要为巴氏合金，少数情况下采用铜基轴承合金。在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。因此，刮削的质量对机器的运转至关重要。削刮质量不好，机器在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。所以在刮削轴瓦时都由技术经验丰富的钳工操作。下面详细介绍泵房式滑动轴承（轴瓦）的装配要求及削刮轴瓦的方法。 1、轴瓦与瓦座和瓦盖的接触要求 （1）受力轴瓦。受力轴瓦的瓦背与瓦座的接触面积应大于70％，而且分布均匀，其接触范围角ａ应大于150°，其余允许有间隙部分的间隙ｂ不大于0.05mm。如图1所示。 （2）不受力轴瓦与瓦盖的接触面积应大于60％，而且分布均匀，其接触范围角ａ应大于120°，允许有间隙部位的间隙量ｂ，应不大于0.05mm。如图1所示。
图一轴瓦与瓦座、瓦盖的接触要求 （3）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法，涂以红丹粉检查接触情况，用细锉锉削瓦背进行修研，直到达到要求为止。接触斑点达到每25mm23～4点即可。 （4）轴瓦与瓦座、瓦盖装配时，固定滑动轴承的固定销（或螺钉）端头应埋入轴承体内2～3mm，两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内侧1mm，垫片应平整无棱刺，瓦口两端垫片厚度应一致。瓦座、瓦盖的连接螺栓应紧固而受力均匀。所有件应清洗干净。 2、轴瓦刮削面使用性能要求的几大要素 （1）接触范围角ａ与接触面、接触斑点要求。轴瓦的接触范围角ａ与接触面要求见表1。
滑动轴承 滑动轴承[huá dòng zhóu chéng] 滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料 层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（特氟龙、PTFE）、改性聚甲醛（POM）、等。滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动
轴承材料。聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。[1]滑动轴承种类很多。滑动轴承①按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。②按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。③按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。④按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。⑤按轴瓦结构可分为圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。滑动轴承轴瓦分为剖分式和整体式结构。为了改善轴瓦表面的摩擦性质，常在其内径面上浇铸一层或两层减摩材料，通常称为轴承衬，所以轴瓦又有双金属轴瓦和三金属轴瓦。轴瓦或轴承衬是滑动轴承的重要零件，轴瓦和轴承衬的材料统称为轴承材料。由于轴瓦或轴承衬与轴颈直接接触，一般轴颈部分比较耐磨，因此轴瓦的主要失效形式是磨损。轴瓦的磨损与轴颈的材料、轴瓦自身材料、润滑剂和润滑状态直接相关，选择轴瓦材料应综合考虑这些因素，以提高滑动轴承的使用寿命和工作性能。轴承的材料有1）金属材料，如轴承合金、青铜、铝基合金、锌基合金等轴承合金：轴承合金又称白合金，主要是锡、铅、锑或其它金属的合金，由于其
滑动轴承的装配工艺 一滑动轴承的检修内容 1.检修油道是否畅通，润滑是否良好 2.检查滑动轴承的磨损情况，磨损超过标准时应更换 二滑动轴承的检修工艺 滑动轴承分整体式(轴套)和剖分式(轴瓦)两种 1.整体式滑动轴承拆卸与组装 滑动轴承的磨损超过标准时，应进行更换，先将要换下的轴套从机体上拆下，然后按下列程序进行装配。 ①清理机体内孔，疏通油道，检查尺寸。 ②压入轴套，根据轴套的尺寸和结合的过盈大小，可以用压入法、温差法或手锤加垫板将轴套敲入，压入时必须加油，以防轴套外圈拉毛或咬死等现象。 ③轴套定位，在压入之后，对负荷较重的滑动轴承，轴套还应固定，以防轴套在机体内转动。 ④轴套孔的修整，对于整体式的薄壁轴套在压入后，内孔易发生变形如内径缩小或成为椭圆形、圆锥形等，必须修轴套内孔的形状和尺寸，便于轴配合时符合要求，修整轴套孔可采用铰削、刮研、研磨等方法。 2.剖分式滑动轴承的拆卸与组装。
①拆卸 a拆除轴承盖螺栓，卸下轴承盖。 b将轴吊出。 c卸下上瓦盖与下瓦座内的轴瓦。 ②组装前 组装前应仔细检查各部尺寸是否合适，油路是否畅通，油槽是否合适。 ③轴瓦与轴颈的组装 a圆形孔，上、下轴瓦分别和轴瓦刮配，以达到规定间隙，要求轴瓦全长接触良好，剖分面上可装垫片以调整上面与轴颈的间隙。 b近似于圆形孔(其水平直径＞垂直直径)轴承经加工后抽去剖分面上的垫片，以保证上瓦及两侧间隙，如不符合要求，可继续配刮直至符合要求为止。 c成形油楔面用加工保证，一般在组装时不宜修刮，组装时应注意油楔方向与主轴方向一致。 d薄壁轴瓦不宜修刮。 e主轴外伸长度较大时，考虑到主轴由于自身重量产生的变形，应把前轴承下瓦在主轴外伸端刮得低些，否则主轴可能会“咬死”。
一、滑动轴承简介 (一)滑动轴承的材质 轴承合金（通称巴氏合金或白合金） 常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。 轴承合金是锡、铅、锑、铜的合金，它以锡或铅作基本，其内含有锑锡（Sb－Sn）或铜锡（Cu－Sn）的硬晶粒。硬晶粒起抗磨作用，软基体则增加材料的塑性。轴承合金的弹性磨量和弹性极限都很低，在所有轴承材料中，它的嵌入性及摩擦顺应性最好，很容易和轴颈磨合，也不易与轴颈发生咬粘。但轴承合金的强度很低，不能单独制作轴瓦，只能贴附在青铜、钢或铸铁轴瓦上作轴承衬。轴承合金适用于重载、中高速场合，价格较贵。 (二)滚动轴承与滑动轴承的区别 滚动轴承和滑动轴承的区别首先表象在结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是一个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面。其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。 滑动轴承，在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接 触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能
力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。 滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将轴瓦烧坏。轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。烧瓦后滑动轴承就损坏了。 所谓刮轴瓦，就是将精车后的瓦片与所装配的轴研合（轴要涂上色粉），用三角刮刀刮去瓦片上所附上的粉色，随研随刮，直到瓦片上附色面积超过全瓦面的85% ，完成刮瓦。瓦片上存在的刀痕是瓦片储存润滑油的微型储槽。 三、剖分式滑动轴承的装配（轴瓦装配） 剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及大型风机等。其材料主要为巴氏合金，少数情况下采用铜基轴承合金（如回转窑等）。在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。因此，刮削的质量对设备的运转至关重要。削刮质量不好，设备在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分 粘损，直至轴被粘着咬死，轴瓦损坏不能使用。所以在刮削轴瓦时都
滑动轴承 学号 一 选择题 1. 宽径比d B /是设计滑动轴承时首先要确定的重要参数之一，通常取 d B / 。 A. 1~10 B.0.1~1 C. 0.3~1.5 D. 3~5 2. 下列材料中 不能作为滑动轴承轴瓦或轴承衬的材料。 A. ZSnSb11Cu6 B. HT200 C. GCr15 D. ZCuPb30 3. 在非液体润滑滑动轴承中，限制p 值的主要目的是 。 A. 防止出现过大的摩擦阻力矩 B. 防止轴承衬材料发生塑性变形 C. 防止轴承衬材料过度磨损 D. 防止轴承衬材料因压力过大而过度发热 4. 不是静压滑动轴承的特点。 A. 起动力矩小 B. 对轴承材料要求高 C. 供油系统复杂 D. 高、低速运转性能均好 5. 设计液体动压径向滑动轴承时，若通过热平衡计算发现轴承温升过高，下列改进措施中，有效的是 。 A. 增大轴承宽径比 B. 减小供油量 C. 增大相对间隙 D. 换用粘度较高的油 6. 含油轴承是采用 制成的。 A. 塑料 B. 石墨 C 铜合金 D. 多孔质金属 7. 液体摩擦动压径向轴承的偏心距e 随 而减小。 A. 轴颈转速n 的增加或载荷F 的增加 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增加 8. 径向滑动轴承的直径增大1倍，长径比不变，载荷不变，则轴承的压强p 变为原来的 倍。 A. 2 B. 1／2 C. 1／4 D. 4 9. 液体动压径向滑动轴承在正常工作时，轴心位置1O 、轴承孔中心位置O 及轴承中的油压分布应如图12-1的 所示。
图12-1 A. (a) B. (b) C. (c) D. (d) 10. 动压液体摩擦径向滑动轴承设计中，为了减小温升，应在保证承载能力的前提下适当 。 A. 增大相对间隙ψ，增大宽径比d B B. 减小ψ，减小d B C. 增大ψ，减小d B D. 减小ψ，增大d B 11. 动压滑动轴承能建立油压的条件中，不必要的条件是 。 A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油 C. 轴径和轴承表面之间有相对滑动 D. 润滑油温度不超过50C ο 12. 在 情况下，滑动轴承润滑油的黏度不应选得较高。 A. 重载 B. 工作温度高 C. 高速 13. 与滚动轴承相比较，下述各点中， 不能作为滑动轴承的优点。 A. 径向尺寸小 B. 启动容易 C. 运转平稳，噪声低 D. 可用于高速情况下 14. 滑动轴承轴瓦上的油沟不应开在 。 A. 油膜承载区 B. 油膜非承载区 C. 轴瓦剖面上 15. 计算滑动轴承的最小油膜厚度m in h ，其目的是 。 A. 验算轴承是否获得液体摩擦 B. 汁算轴承的部摩擦力 C. 计算轴承的耗油量 D. 计算轴承的发热量 16. 设计动压径向滑动轴承时，若轴承宽径比取得较大，则 。 A. 端泄流量大，承载能力低，温升高 B. 端泄流量大，承载能力低，温升低 C. 端泄流量小，承载能力高，温升低 D. 端泄流量小，承载能力高，温升高 17. 双向运转的液体润滑推力轴承中，止推盘工作面应做成题图12-2 所示的形状。
剖分式滑动轴承安装 摘要：对矿山大型设备剖分式滑动轴承安装、安装间隙的调整厦润滑原理作了详细的介绍，对矿山设备的安装使用具有一定的借鉴作用。 关键词：矿山设备滑动轴承安装使用 剖分式滑动轴承又称对开式滑动轴承，由轴承器、轴承座、对开轴瓦、垫片、螺栓等组成，新桥硫铁矿选矿厂有5台2700×3600型球磨机、2台 2100×3600型棒磨机、5台400kW同步电机均使用剖分式滑动轴承。了解该形式轴承结构、润滑原理及安装工艺，对矿山这些大型设备的维护、保养是一项重要的工作。 1 润滑原理 这种轴承润滑形成大致有3个过程，轴静止时由于自身重量而处于最低位置，润滑油被轴颈挤出，轴承与轴颈侧面之间形成楔型油隙，当轴颈旋转时，由于油的粘性在金属表面附着力，油层随轴一起旋转，油层经过楔形油隙时，由于分子受到挤压和本身动能，对轴产生压力将轴向上抬起，当达到一定速度时，油对轴压力增大，轴与轴承表面完全被油膜隔开，从而形成了液体动压润滑。形成液体动压润滑的条件是： ① 轴颈与轴承配合后应有一定间隙，一般等于颈直径的1／1000~3／1000； ② 轴颈必须有一定的线速度，以建立足够的油楔压力； ③ 两工作面间必须连续充满一定粘度润滑油。 2 剖分式滑动轴承安装 (1)轴承座安装。对开轴瓦、轴承座、轴承盖安装时应使轴瓦背与轴承座孔接触良好，如不符台要求应以轴承座孔为基准刮厚壁轴瓦，轴瓦剖分面应比轴承座剖分面高出△h，一般△ h= 0．O5～ 0．Im m 。 (2)轴承表面与轴承座之间接触面积，上瓦不得小于40 ，下瓦不得小于50 ，并且要求接触面积均匀，不允许下瓦底部与两侧出现间隙，一旦下瓦两侧有间隙，使轴瓦承受到压强增大，就导致很快磨损。轴瓦和轴承座之间的接触斑点应为1～2点／cm ，过少会导致轴瓦加剧磨损变形破裂。 (3)轴承与轴颈安装。安装轴承时，必须注意轴瓦与轴颈间接触角和接触点。轴瓦与轴颈之间的接触面所对应圆心角称为接触角，此角过大影响润滑油膜的形成，破坏润滑效果，使轴瓦很快磨损；过小会增加轴瓦压强，也会使轴瓦加剧磨损。一般接触角0—60～90。。轴瓦和轴颈之间接触点与机器特点有关，中等负荷及连续运转，2～3点／cm ，重负荷及高速运转的机器3～4点／cm ，要使接触角及接触斑点符合要求，就要进行刮研。先刮研下瓦，后上瓦，在轴颈上涂一层薄的红铅油，将轴放在轴瓦上，反正方向旋转备一次后取下，如发现印迹不均匀应刮研，轴瓦上有印迹之处即为不平之处，应刮削，反复多次，一直到轴瓦上的印迹分布均匀，符合要求为止。 (4)轴承间隙的调整。向心滑动轴承间隙有顶间隙、侧间隙，如图1。顶间隙
滑动轴承的结构形式 食品包装机温馨提示：滑动轴承主要由滑动轴承座、轴瓦或轴套组成。 装有轴瓦或轴套的起支律轴与轴上零件作用壳体称为m 动轴承座:滑动轴承中与支承轴颈(以下简称轴颈)相配的圆筒形整休零件称为轴套.与轴颈相配的对开式零件就是轴瓦。 常用的径向滑动轴承有以下儿种结构形式。 (1)整体式汾动轴承.整体式滑动轴承是一种常见的整体式向心滑动轴承.滑动轴承座孔中压人用其有减摩擦特性的材料制成的轴弈.并用紧定螺钉fI 定。浴动轴承座顶部设有安装润淤装置螺纹孔。轴套卜开有油孔.并在内表而上开有油挤.以输送润滑油。减小摩擦;简单的轴套内孔则无油桐.淆动轴承磨祝后.只须更换轴弃即可。 整体式淆动轴承通常应川于轻载、低速或间歇工作的场合. (2)对开式附动轴承。对开式滑动轴承由轴承盖、轴承座、上轴瓦、下轴瓦和连接螺栓等组成，轴承座是轴承的革础部分.用螺栓固定于机架上:轴承盖与轴承座的结合面呈台阶形式.以保证两者定位可靠.并防iF 横向错动。轴承盖与轴承座采用探栓连接.并仄紧上、下轴瓦。通过轴承盖上连接的润滑装界.可将润浴油经油孔愉送到轴颈表面。 在轴承盖与轴承座之间一般留有5 mm 左右的间隙.并在上、下抽瓦的对开面处垫人适址的调整垫片，当轴瓦肺损后可根据其脾损程度.更换一些调整垫片.使轴颈与轴瓦之间仍能保持要求的间隙。 轴瓦的两端通常带有凸缘，以防止在轴承座中发生轴向移动;一般用销钉或紧定螺钉固定，以防止其周向转动。为了将润淤油引人和分布到轴承的整个作表面.轴瓦上加工有油孔，并在内表面上开有油抽。 (3)可调问w 式滑动轴承。滑动轴承的轴瓦在使川中难免磨损造成间隙增大.采用间隙可调橄的滑动轴承， 并延长轴瓦的使用寿命。可调式轴承采用带锥形表面的轴套.有内锥外柱和内柱外锥两种形式.通过轴颈与轴瓦问的轴向移动实现轴承径向间隙的调整。 (4)自位淞动轴承。自位汾动轴承是相对于轴颈表面可自行调恨轴线偏角的淤动轴承。 其特点是轴瓦与轴承盖、轴承座之间为球面接触.轴瓦在轴承中可随轴烦轴线转动. 以上资料由：食品包装机械 ，饮料灌装包装设备 ，封口机 锁口机 ，清洗灌装设备 ，开水器系列开水器系列，，米制品加工机械 ，夹层锅系列 ，烧烤小吃设备烧烤小吃设备提供提供提供！！

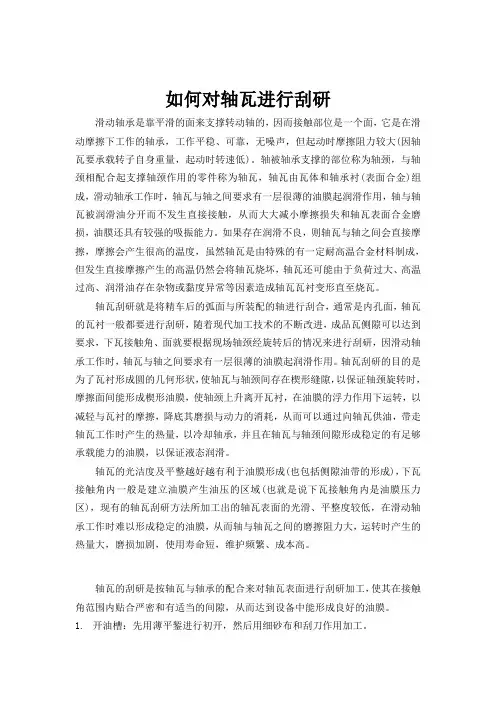

轴瓦的刮研 轴瓦是直接支撑轴的。当轴在轴瓦内旋转时，由于摩擦力的原因，必然要产生热量。如果轴和轴瓦的接触面不良好接触是保证在某几个小点或某一块面积上，这样破坏了油膜，该处所受的压力所产生的摩擦力必然比接触均匀的地方大得多，因而在运转时，发出的热量就大，轴承温度就必然高。相反，如果轴和轴瓦接触的很好，各处受力均匀摩擦面油膜完整，运转时，虽然也发出热量，但热量较小，而且分布在整个轴承上，这部分热量很容易散失，因此轴承不会产生高热。为了保证轴和轴瓦能很好的接触，对轴瓦要进行细致的刮研。 刮瓦一般先刮下瓦（因下瓦是受压的）后刮上瓦。刮瓦要在设备精评以后进行。首先在轴颈上涂一层薄薄的红铅油，然后盘动轴使轴在轴瓦内正反各转一周，使瓦与轴颈摩擦后，将轴吊起，结果在瓦面较高的地方。在刮削时，每刮一遍应改变一次方向，使刮痕之间成60°—90°交角。继续数次接触点逐渐增加，最后色斑均匀分布，达到规定的标准为止。一般下瓦与轴成60°—90°的接触角，在此范围内，接触点应该中间密，两边逐渐变疏，不应该使接触面与非接触面间间有明显的界限。接触角还不能过大或过小，当角度过大会影响润滑油膜的形成，因而得不到良好的润滑，轴瓦会很快磨损，若角度过小，则增加轴瓦的压强，这样也会增加轴瓦磨损。在刮下瓦的同时，还要找正轴的水平度。轴和瓦的接触点要求规定： 重负荷和高速运转设备：每平方厘米3—4点
中等负荷运转设备：每平方厘米2—3点 低速运转设备：每平方厘米1—2点 上瓦德刮研法与下瓦相同在瓦上着色时，一定要装上轴，将轴承盖用螺丝紧固好，并撤掉瓦口上的垫片，保证上瓦能够很好的与轴颈接触。 轴瓦间隙的检查方法 滑动轴承的间隙有两种：一种是径向间隙，另一种是轴向间隙。径向间隙主要作用是积聚和冷却润滑油，以利于形成油膜，保持液体摩擦。径向间隙在一般情况下顶间隙为0.001—0.002，侧间隙为顶间隙一半，在水平面上越往下越小。 压铅法：这种方法比塞尺检查法准确，但比较费时间。测量时，先打开轴承盖，用直径为1.5—2倍顶间隙而长度为10—40毫米的软铅丝，分别放在轴颈和轴瓦的接触面上，因轴颈表面光滑，铅丝易滑落，，用黄油粘上它，然后放上轴承盖，对称而均匀地拧紧螺丝，再用塞尺检查轴瓦接合面间的间隙是否均匀相等。最后打开轴承盖用千分尺量出已被压扁的软铅丝的厚度。 检查轴向间隙时，将轴推移到轴承异端的极限位置，然后用千分表测量。 刮研轴瓦时应注意的几个问题： ①在下瓦口接触角之外，应刮出相当间隙，以便形成楔形油膜。
第十二章滑动轴承 §12-1 滑动轴承概述 §12-2 滑动轴承的典型结构 §12-3 滑动轴承的失效形式及常用材料 §12-4 滑动轴承轴瓦结构 §12-5 滑动轴承润滑剂的选择 §12-6 不完全液体润滑滑动轴承的设计计算 §12-7 液体动力润滑径向滑动轴承的设计计算 §12-8 其它形式滑动轴承简介
滑动轴承概述1轴承的作用是支承轴。轴在工作时可以是旋转的，也可以是静止的。1．能承担一定的载荷，具有一定的强度和刚度。 2．具有小的摩擦力矩，使回转件转动灵活。 3．具有一定的支承精度，保证被支承零件的回转精度。根据轴承中摩擦的性质，可分为滑动轴承和滚动轴承。 一、轴承应满足如下基本要求： 二、轴承的分类 根据能承受载荷的方向，可分为向心轴承、推力轴承、向心推力轴承。 (或称为径向轴承、止推轴承、径向止推轴承）。 根据润滑状态，滑动轴承可分为：不完全液体润滑滑动轴承。 完全液体润滑滑动轴承。
滑动轴承概述2四、滑动轴承设计内容 三、滑动轴承的特点滚动轴承绝大多数都已标准化，故得到广泛的应用。但是在以下场合，则主要使用滑动轴承： １．工作转速很高，如汽轮发电机。 ２．要求对轴的支承位置特别精确，如精密磨床。 ３．承受巨大的冲击与振动载荷，如轧钢机。 ４．特重型的载荷，如水轮发电机。 ５．根据装配要求必须制成剖分式的轴承，如曲轴轴承。 ６．在特殊条件下工作的轴承，如军舰推进器的轴承。 ７．径向尺寸受限制时，如多辊轧钢机。 轴承的型式和结构选择；轴瓦的结构和材料选择；轴承的结构参数设计；润滑剂及其供应量的确定；轴承工作能力及热平衡计算。

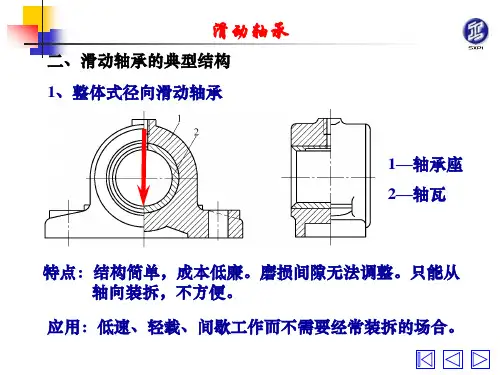

径向滑动轴承的典型结构1一、径向滑动轴承的结构 １．整体式径向滑动轴承 特点：结构简单，成本低廉。 应用：低速、轻载或间歇性工作的机器中。轴承座整体轴套 螺纹孔油杯孔 因磨损而造成的间隙无法调整。 只能从沿轴向装入或拆出。
滑动轴承的刮研与测量 一．轴瓦安装与检测瓦背的接触要求： 首先将机体瓦座与轴瓦瓦背的贴面清理干净，并在机体瓦座中涂红丹显示剂（厚度小于0.003），然后把两下瓦安装在瓦座中，使两者相对往复转动一定角度(30°-45°)，最后吊起下瓦，检查与瓦座的接触率与角度（表一）。如接触率与角度低于要求，在减速机运行时，轴瓦就会产生角度位移，研点分布应保证在接触角的两侧较中间多。刮研上瓦同样，测量时用塞尺测量。 二、轴瓦地刮研 刮研轴瓦应以轴为基准，两者对研后利用曲面刮刀进行刮削。刮研良好的轴瓦，不但能使轴瓦受力均匀，而且还为轴瓦的润滑创造条件。 轴瓦的刮研一般分粗刮、细刮和精刮三个过程。在粗刮阶段刮刀可采用正前角刮削，刀迹宽，行程长，刀迹要连成一片，不可重复；细刮阶段宜采用小前角刮刀刮削，刮去粗刮的高点，按一定方向依次刮削，两次刮削交叉45°—60°，点越疏刮削面积越大；在精刮阶段最好用负前角刮刀刮削，为检查轴瓦的刮削情况，所涂的显示剂一定要薄而均匀，以便观察。 在刮研轴瓦时，不仅要使接触点、接触角符合技术要求，而且还要使顶隙，侧隙达到允许的数值。通常刮研方法是：先刮研接触点（表二），同时照顾接触角，最后再刮侧隙。 刮瓦的程序是：先粗、细刮下瓦，再粗、细刮上瓦。尔后精刮整
个瓦，最后刮侧隙和存油点。 上、下轴瓦与轴颈的接触点要求表二： 接触角αα角范围内接触点（点数/25x25mm） α=120°（稀油） 转速轴瓦内径 r/min≤180＞180-360＞360-500≤300432 ＞300－500543 ＞500-1000654 ＞1000865 1、下瓦的粗、细刮研： 首先把两下瓦安装机体瓦座上,并使下瓦在横向保持基本水平,然后将齿轮轴放入两下瓦中,并沿其正常运转方向转动2---3圈。然后测量轮轴的水平度并作记录。最后将齿轮轴吊走，这时应根据轴颈和两瓦的接触情况及两瓦的相对标高开始对两瓦同时进行粗刮。粗刮时应首先考虑齿轮轴的水平度。粗刮的头几遍，刀法应重，刀的运动行程为15-25mm，刀迹要宽10mm以上，没有接触到的不允许刮削，当两瓦的接触弧面达到50%左右，齿轮轴的水平度在0.25/1000之内时，就应开始细刮研，刮研时刮刀要锋力，用力不要过大，过大会产生波纹，刮去粗刮时的高点，刀迹长6--10mm，宽6mm，按一定的方向依次刮削。刀迹与轴瓦中线成45°，高点周围也要刮去，点越疏刮削面积越大，直至接触角内接触点均匀，齿轮轴的水平度在0.20/1000之内时，至此就完成下瓦的粗、细刮研工作，但不要急于精刮，因为在精刮上
对开式双金属滑动轴承瓦的刮研 剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及运输车辆等。其材料主要为巴氏合金，少数情况下采用铜基轴承合金。在装配时，一般都采用刮削的方法来达到其精度要求，保证使用性能。因此，刮削的质量对机器的运转至关重要。削刮质量不好，机器在试车时就会很容易地在极短的时间内使轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。所以在刮削轴瓦时都由技术经验丰富的钳工操作。滑动轴承（轴瓦）的装配要求及刮轴瓦的方法。 一、滑动轴承简介 (一) 滑动轴承的材质；轴承合金（通称巴氏合金或白合金） 轴承合金是锡、铅、锑、铜的合金，它以锡或铅作基本，中高速场合，价格较贵。 (二) 滚动轴承与滑动轴承的区别 滚动轴承和滑动轴承的区别首先表现在结构上，滚动轴承是靠滚动体的转动来支撑轴转动的，因而接触部位是一个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑轴转动的，因而接触部位是一个面。其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。
滑动轴承，在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开、而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。 滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将轴瓦烧坏。轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。烧瓦后滑动轴承就损坏了。所谓刮轴瓦，就是将精车后的瓦片与所装配的轴研合（轴要涂上色粉），用三角刮刀刮去瓦片上所附上的粉色，随研随刮，直到瓦片上附色面积超过全瓦面的85% ，完成刮瓦。瓦片上存在的刀痕是瓦片储存润滑油的微型储槽。 二、剖分式滑动轴承的装配（轴瓦装配） 下面详细介滑动轴承（轴瓦）的装配要求及削刮轴瓦的方法。 1、轴瓦与瓦座和瓦盖的接触要求
轴瓦刮研

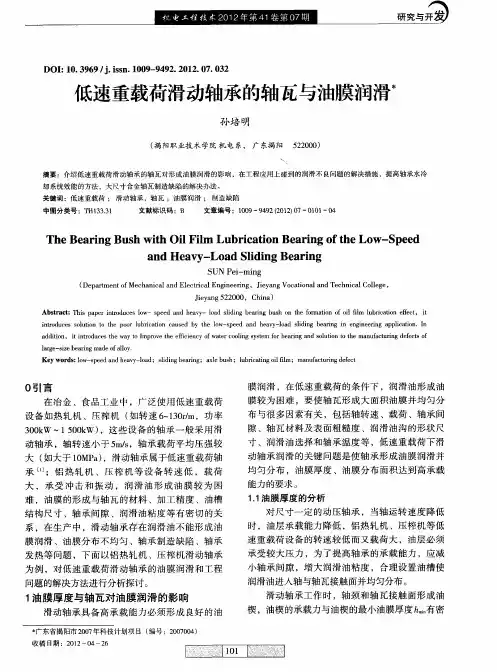

低速、重载向心滑动轴承轴瓦面的刮研 滑动轴承分液体摩擦滑动轴承和非液体摩擦滑动轴承。过去往往 认为象水泥生产机械中的回转窑和球磨机等这些低速、重载设备的向 心滑动轴承难于形成完全的液体润滑，而是处于混合润滑状态中，属 于非液体摩擦轴承。 根据摩擦学的理论，混合摩擦和液体摩擦可用膜厚比λ值的大小 来大致区分： λ=h min /R a Σ 式中：h min —两粗糙面间的最小油膜厚度； R a Σ—两表面的综合粗糙度，R a Σ=2 a22 a1R R ，μm ； R a 1、R a 2—分别为两表面的轮廓算术平均偏差，μ m 。当λ<0.4时为边界摩擦，载荷完全由微凸体承担；当0.4≤λ≤3.0时为混合摩擦，载荷由微凸体与油膜共同承担，油膜承担载荷的比例 随λ值的增大而增大，在λ=1时，油膜所承担的载荷可达到 70%；当λ>3～5后则为液体摩擦。 低速、重载滑动轴承轴颈表面粗糙度 R a 1一般为0.8μm ；轴瓦经过较认真的刮削后，其表面粗糙度可认为达到5以上，R a 2=3.2μm ，适当跑合后光洁度还要更高些。虽然刮削后的轴瓦表面不平度和表 面形状误差还较大，但由于轴瓦材料是白合金或青铜，对轴颈有着良 好的适应性，可以不考虑它们的影响。于是，综合粗糙度 R a Σ=222.38.0=3.3(μm)如果最小油膜厚度能达到0.01～0.02mm ，膜厚比λ就会大于3～5，形成液体润滑。
不论是要建立液体润滑还是混合润滑都要使轴承滑动表面间形成 动压油膜。为形成流体动压润滑，应当把轴承合金瓦或铜瓦面刮研成 一略大于轴颈的圆柱体，使两表面间自然形成一弯曲的楔形空间，这 是我们研刮向心滑动轴承轴瓦的主要目的和任务。 (1) 轴瓦面形状研刮 低速、重载轴承的轴瓦通常是180°或120°瓦。把已研刮好球面瓦背的轴瓦倒扣在轴颈上进行对研。对研时，沿着圆周方向来回运动 轴瓦，幅度要大；刮削时，着重刮削在宽度上不对称的接触斑点。这 样容易得到所有母线(轴瓦两侧舌形下油槽处除外)在全瓦宽上均匀、对称的接触斑点，使瓦面成为较光滑且准确的半圆柱面。该半圆柱形 瓦并非与轴颈密切共曲，其直径要略大于轴颈直径，因为虽然这时候 的轴瓦与轴颈为线接触，但大幅度的周向对研使轴瓦的各条母线都有 机会与轴颈上部接触，形成大接触角的假象。如果我们把轴瓦扣在轴 颈上作少量(轴瓦与轴颈台肩间一般有20mm左右的间隙)的轴向对研，就可以发现它们是线接触的，这一点也可以从轴颈上的研磨痕迹 看出。 规范上要求接触角为60°～90°，这易使人产生轴瓦在此接触角 内与轴颈密切共曲的错误观念，实践证明，接触角的大小与轴瓦在轴 颈上周向运动的幅度大小有关：对研幅度大则接触角显得大；对研幅 度小则显得小。如果不论对研幅度的大小而接触角大小不变，那轴瓦 在此接触角内就真的与轴颈密切共曲了，这样的轴承无法建立起动压 油膜，只能靠润滑油的油性和极压性使之处于边界润滑状态中，往往 在试车阶段就会发生烧瓦的现象，而且在重新修刮该瓦时很容易又刮
轴瓦（bush） 汽轮机中，轴瓦是轴承的重要构件之一，轴瓦是滑动轴承和轴接触的部分，非常光滑，一般用青铜、减摩合金等耐磨材料制成，在特殊情况下,可以用木材、塑料或橡皮制成。也叫“轴衬”，形状为瓦状的半圆柱面。 其主要作用是：承载轴颈所施加的作用力、保持油膜稳定、使轴承平稳地工作并较少轴承的摩擦损失。 分为轴向推力瓦和径向瓦，径向瓦起到支撑转子和转动部分的作用，推力瓦承担轴向定位和轴向推力的作用，是重要的静止部件。 滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将器烧坏。轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。烧瓦后滑动轴承就损坏了。滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。 滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位 滑动轴承的分类 滑动轴承种类很多。 ①按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。 ②按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。 ③按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。 ④按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。 ⑤按轴瓦结构可分为圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。 滑动轴承的轴瓦结构和轴承材料 轴瓦分为剖分式和整体式结构。为了改善轴瓦表面的摩擦性质，常在其内径面上浇铸一层或两层减摩材料，通常称为轴承衬，所以轴瓦又有双金属轴瓦和三金属轴瓦。 轴瓦在轴承上，直接与轴相接触的部分，承受载荷并且与轴具有相对运动。为减少摩擦，磨损对轴瓦材料提出各种要求，除要求摩擦副间摩擦系数小，耐磨外还应满足以下几点：1．应具有足够的抗压强度、抗疲劳强度和承受冲击的能力。轴承合金厚度为(0.013-0.13) mm。 2．抗粘着性好。当载荷大、转速高，轴承间隙过小，表面光洁度不高，润滑不良时，要注意精心选择材料的匹配，防止摩擦副的粘着磨损一胶合。 3．具有适应性和容纳异物的能力。硬度低，塑性好和弹性系数低的材料具有良好的适应性和容纳异物的能力。
滑动轴承机械基础电子 教案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
机械基础电子教案 8.1 滑动轴承 【课程名称】 滑动轴承 【教材版本】 栾学钢主编。机械基础（多学时）。北京：高等教育出版社，2010 栾学钢主编。机械基础（少学时）。北京：高等教育出版社，2010 【教学目标与要求】 一．知识目标 1.了解轴承的作用、分类及结构特点 2.掌握滑动轴承的常用材料，轴瓦的结构。 二．能力目标 1．能够掌握滑动轴承和滚动轴承的优点及应用场合。 2．能够正确安装和维护滑动轴承。 三．素质目标 1．了解常用零件轴承的分类，滑动轴承和滚动轴承的特性。 2．懂得滑动轴承的作用。 四．教学要求 1．了解轴承的功用、分类、特点。 2．熟悉滑动轴承和轴瓦的。 【教学重点】 1．滑动轴承与滚动轴承的特点与应用场合。 2．掌握滑动轴承的。 【难点分析】 1．滑动轴承与滚动轴承的使用场合。 2．轴瓦的结构。 【教学方法】 讲练法，教具演示法，讲课中穿插讨论与提问。 【教学资源】 1．机械基础网络课程。北京：高等教育出版社，2010。 2．吴联兴主编。机械基础练习册。北京：高等教育出版社，2010。 【教学安排】 2学时（90分钟） 【教学过程】 一．作业讲评（5分钟） 根据轴类零件学生作业完成中存在问题进行讲评，注意强调独立完成，切勿抄袭。重点表扬独立思考完成作业的少部分同学，即使做得不准确或不对，也应给予提倡。 二．导入新课（5分钟） 轴要正常工作，必须将它支承起来，还要保证轴能在支承件上正常转动，这个零件就是轴承。轴与轴承之间的相对转动，从接触面的摩擦状态来分可以
低速、重载向心滑动轴承轴瓦面的刮研滑动轴承分液体摩擦滑动轴承和非液体摩擦滑动轴承。过去往往认为象水泥生产机械中的回转窑和球磨机等这些低速、重载设备的向心滑动轴承难于形成完全的液体润滑，而是处于混合润滑状态中，属于非液体摩擦轴承。 根据摩擦学的理论，混合摩擦和液体摩擦可用膜厚比λ值的大小来大致区分： λ=h min /R a Σ 式中：h mi n —两粗糙面间的最小油膜厚度； R a Σ—两表面的综合粗糙度，R a Σ =2 a2 2 a1 R R+，μm； R a 1 、R a2—分别为两表面的轮廓算术平均偏差，μm。 当λ<0.4时为边界摩擦，载荷完全由微凸体承担；当0.4≤λ≤ 3.0时为混合摩擦，载荷由微凸体与油膜共同承担，油膜承担载荷的比例随λ值的增大而增大，在λ=1时，油膜所承担的载荷可达到70%；当λ>3～5后则为液体摩擦。 低速、重载滑动轴承轴颈表面粗糙度R a 1 一般为0.8μm；轴瓦 经过较认真的刮削后，其表面粗糙度可认为达到?5以上，R a 2 =3.2μm，适当跑合后光洁度还要更高些。虽然刮削后的轴瓦表面不平度和表面形状误差还较大，但由于轴瓦材料是白合金或青铜，对轴颈有着良好的适应性，可以不考虑它们的影响。于是，综合粗 糙度R a Σ=2 22.3 8.0+=3.3(μm)如果最小油膜厚度能达到0.01～ 0.02mm，膜厚比λ就会大于3～5，形成液体润滑。 不论是要建立液体润滑还是混合润滑都要使轴承滑动表面间
形成动压油膜。为形成流体动压润滑，应当把轴承合金瓦或铜瓦面刮研成一略大于轴颈的圆柱体，使两表面间自然形成一弯曲的楔形空间，这是我们研刮向心滑动轴承轴瓦的主要目的和任务。 (1) 轴瓦面形状研刮 低速、重载轴承的轴瓦通常是180°或120°瓦。把已研刮好球面瓦背的轴瓦倒扣在轴颈上进行对研。对研时，沿着圆周方向来回运动轴瓦，幅度要大；刮削时，着重刮削在宽度上不对称的接触斑点。这样容易得到所有母线(轴瓦两侧舌形下油槽处除外)在全瓦宽上均匀、对称的接触斑点，使瓦面成为较光滑且准确的半圆柱面。该半圆柱形瓦并非与轴颈密切共曲，其直径要略大于轴颈直径，因为虽然这时候的轴瓦与轴颈为线接触，但大幅度的周向对研使轴瓦的各条母线都有机会与轴颈上部接触，形成大接触角的假象。如果我们把轴瓦扣在轴颈上作少量(轴瓦与轴颈台肩间一般有20 mm左右的间隙)的轴向对研，就可以发现它们是线接触的，这一点也可以从轴颈上的研磨痕迹看出。 规范上要求接触角为60°～90°，这易使人产生轴瓦在此接触角内与轴颈密切共曲的错误观念，实践证明，接触角的大小与轴瓦在轴颈上周向运动的幅度大小有关：对研幅度大则接触角显得大；对研幅度小则显得小。如果不论对研幅度的大小而接触角大小不变，那轴瓦在此接触角内就真的与轴颈密切共曲了，这样的轴承无法建立起动压油膜，只能靠润滑油的油性和极压性使之处于边界润滑状态中，往往在试车阶段就会发生烧瓦的现象，而且在重新修刮该瓦时很容易又刮成密切共曲，造成一烧再烧。
