10KV变电所及其配电系统的设计 摘要：变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所涉及方面很多，需要考虑的问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电所高低压电气设备，为变电所平面及剖面图提供依据。本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）配电系统设计与系统接线方案选择（5）继电保护的选择与整定（6）防雷与接地保护等内容。 关键词：变电所；负荷；输电系统；配电系统
第1章绪论 1.1工厂变配电所的设计 1.1.1用户供电系统 电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。按供电容量的不同，电力用户可分为大型（10000kV·A以上）、中型（1000-10000kV·A）、小型（1000kV·A及以下） 1.大型电力用户供电系统 大型电力用户的用户供电系统，采用的外部电源进线供电电压等级为35kV 及以上，一般需要经用户总降压变电所和车间变电所两级变压。总降压变电所将进线电压降为6-10kV的内部高压配电电压，然后经高压配电线路引至各个车间变电所，车间变电所再将电压变为220/380V的低电压供用电设备使用。 某些厂区环境和设备条件许可的大型电力用户也有采用所谓“高压深入负荷中心”的供电方式，即35kV的进线电压直接一次降为220/380V的低压配电电压。 2.中型电力用户一般采用10kV的外部电源进线供电电压，经高压配电所和10kV用户内部高压配电线路馈电给各车间变电所，车间变电所再将电压变换成220/380V的低电压供用电设备使用。高压配电所通常与某个车间变电所合建。 3.小型电力用户供电系统 一般小型电力用户也用10kV外部电源进线电压，通常只设有一个相当于车间变电所的降压变电所，容量特别小的小型电力用户可不设变电所，采用低压220/380V直接进线。 1.1.2工厂变配电所的设计原则 1.必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节 约有色金属等技术经济政策。 2.应做到保障人身和设备安全、供电可靠、电能质量合格、技术先进和经济合理，应采用效率高、能耗低、性能较先进的电气产品。 3.应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。 4.必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区
《20kV 及以下变电所设计规范》 1 总则 1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。 1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。 1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。 1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 所址选择 2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定： 1 宜接近负荷中心； 2 宜接近电源侧； 3 应方便进出线； 4 应方便设备运输； 5 不应设在有剧烈振动或高温的场所； 6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施； 7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理； 8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定； 9 不应设在地势低洼和可能积水的场所； 10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。
2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。 2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。高层主体建筑内不应设置油浸变压器的变电所。 2.0.4 在多层或高层建筑物的地下层设置非充油电气设备的配电所、变电所时，应符合下列规定： 1 当有多层地下层时，不应设置在最底层；当只有地下一层时，应采取抬高地面和防止雨水、消防水等积水的措施。 2 应设置设备运输通道。 3 应根据工作环境要求加设机械通风、去温设备或空气调节设备。 2.0.5 高层或超高层建筑物根据需要可以在避难层、设备层和屋顶设置配电所、变电所，但应设置设备的垂直搬运及电缆敷设的措施。 2.0.6 露天或半露天的变电所，不应设置在下列场所： 1 有腐蚀性气体的场所； 2 挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁； 3 附近有棉、粮及其他易燃、易爆物品集中的露天堆场； 4 容易沉积可燃粉尘、可燃纤维、灰尘或导屯尘埃且会严重影响变压器安全运行的场所。 3 电气部分 3.1 一般规定 3.1.1 配电装置的布置和导体、电器、架构的选择，应符合正常运行、检修以及过电流和过电压等故障情况的要求。 3.1.2 配电装置各回路的相序排列宜一致。 3.1.3 在海拔超过l000m的地区，配电装置的电器和绝缘产品应符合现行国标准《特殊环境条件高原用高压电器的技术要求》GB/T 20635 的有关规定。当高压电器用于海拔超过l000m的地区时，导体载流量可不计海拔高度的影响。 3.1.4 电气设备的接地应符合现行国家标准《交流电气装置的接地设计规范》GB/T 50065 和《低压电气装置》（或《建筑物电气装置》）GB/T 16895 系列标准

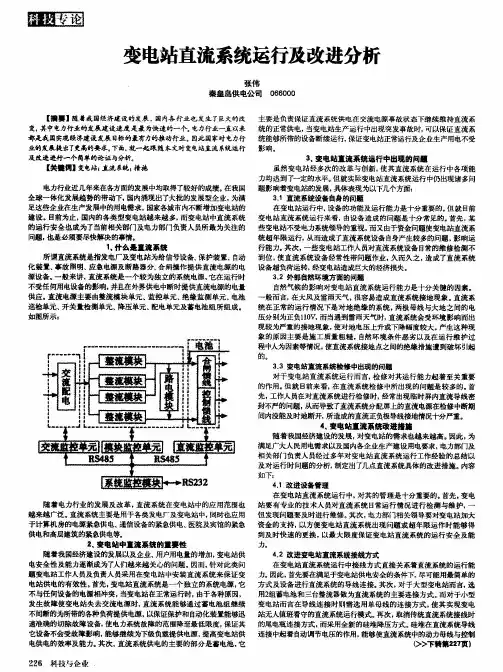

把变电站内的电气设备都要算上啊 一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置 二次设备：综合自动化、. 、逆变0000.、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等 其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等 好像有点说多了，也可能有少点的，存在差异吧 35KV高压开关柜上一般都设有哪些保护各作用是什么？ 过电流保护：1.速断电流保护：用于保护本开关以后的母排、电缆的短路故障。 2.定时限电流保护：用于下一电压级别的短路保护。 3.反时限电流保护：作用与2相同，但灵敏度比2高。 4.电压闭锁过电流保护：防止越级跳闸和误跳闸，提高供电可靠性。 5.纵联差动电流保护：专用于变压器内部故障保护。 6.长延时过负荷保护：用于保护专用设备或者电网的过负荷运行，首选发信，其次跳闸。 零序电流保护：1.零序电流速断保护：保护线路和线路后侧设备对地短路、严重漏电故障。 2.定时限零序电流保护：保护线路和线路后侧设备的轻微对地短路和小电流漏电，监测绝缘状况。可以选择作用于跳闸或发信。 过电压保护：1.雷电过电压保护。 2.操作过电压保护。1、2两种过电压通常都是用避雷器来保护，可防止线路或设备绝缘击穿。
3.设备异常过电压保护：通过电压继电器和综保定值整定来实现跳闸或发信，用于保护设备在异常过压下运行造成的发热损坏。 低电压保护：瞬时低电压保护只发信不跳闸，用于避免瞬间短路或大负荷启动造成的正常设备误跳闸。俗称躲晃电。 非电量保护：1.重瓦斯保护：用于变压器内部强短路或拉弧放电的严重故障保护。选择跳闸。 2.轻瓦斯保护：用于变压器轻微故障的检测，选择发信报警。 3.温度保护：用于检测变压器顶层油温监测，轻超温发信报警，重超温跳闸。 以上都是针对一次侧设计的保护。 二次侧的保护：1.直流失压保护，用于变电所直流设备故障时防止设备在保护失灵状况下运行。一般设备通常选择发信报警。重要设备选择跳闸。 2.临柜直流消失保护，用于监测相邻高压柜的直流电压状态，选择发信报警。 随着技术的发展，继电保护的内容越来越多，供人们在不同情况下选用。 目前使用的微机型综合保护器内都设计了各种保护功能，可以通过控制字的设定很方便地选择所需要的保护功能组合。
第四章电气主接线 第2节单母线接线 主接线的基本形式，就是主要电气设备常用的几种连接方式。概括的讲可分为两大类：有汇流母线的接线形式；无汇流母线的接线形式。 变电所电气主接线的基本环节是电源（变压器）、母线和出线（馈线）。各个变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。在进出线数较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。但有母线后，配电装置占地面积较大，使用断路器等设备增多。无汇流母线的接线使用开关电器较少，占地面积小，但只适于进出线回路少，不再扩建和发展的变电所。有汇流母线的接线形式主要有：单母线接线和双母线接线。 一、单母线接线 单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。供电电源是变压器或高压进线回路，母线即可以保证电源并列工作，又能使任一条出线路都可以从电源1或2获得电能。每条回路中都装有断路器和隔离开关，靠近母线侧的隔离开关称作母线隔离开关，靠近线路侧的称为线路隔离开关（在实际变电所中，通常把靠近电源侧的隔离开关称为甲刀闸，把靠近负荷侧的隔离开关称为乙刀闸。 断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，用来作为接通或切断电路的控制电器。 隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。 同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守下列操作顺序：如对馈线L1送电时，须先合上隔离开关QS1和QS2，再投入断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。为了防止误操作，除严格按照操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间，加装电磁闭锁、机械闭锁。接地开关（又称接地刀闸）QS4是在检修电路和设备时合上，取代安全接地线的作用。当电压在110kV及以上时，断路器两侧的隔离开关和线路隔离开关的线路侧均应配置接地开关。对35kV及以上的母线，在每段母线上亦应设置1~2组接地开关或接地器，以保证电器和母线检修时的安全。
安全管理编号：YTO-FS-PD609 全仿真变电站在防止变电系统误操作 中的应用通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
全仿真变电站在防止变电系统误操 作中的应用通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 (长春供电公司，吉林长春130051) 由清华大学与长春供电公司共同研制的仿真变电站倒闸操作、事故处理培训系统(以下简称ETTS)是采用计算机技术，通过动态数学模型设计而成的装置。该装置能实时、动态地反应电网中各种电气量的分布变化情况，并利用计算机多媒体技术实现一次设备仿真。该系统直观、逼真，教控台人机对话采用窗口式中文菜单提示，学员可亲自上机进行倒闸操作、事故处理及误操作演示；可在短时间内增强运行人员对变电运行技术和现场安全技术的认识，积累安全运行的经验。 1 ETTS功能特点 1.1 操作灵活真实感强 ETTS的主控室内，所有二次设备，包括盘台上的元件及各装置均与现场的呈1:1的比例。控制仪表、中央信号、交直流系统、继电保护与自动装置、电力负荷“I、U、P、Q、f”、各种动作信号、指示灯、光字牌、警报等均正确
目录1课程设计原始数据 (3) 1.1设计题目 (3) 1.2设计要求 (3) 1.3设计依据 (3) 1.4设计任务 (4) 2负荷计算及功率补偿 (4) 2.1负荷计算的方法 (4) 2.2无功功率补偿 (6) 3变电所位置和型式的选择 (6) 3.1根据变配电所位置选择一般原则： (6) 3.2变电所的型式与方案： (7) 4变电所变压器和主接线方案的选择 (7) 4.1主变压器的选择 (7) 4.2装设一台主变压器的主接线方案 (7) 5 短路电流的计算 (7) 5.1绘制计算电路 (7) 5.2确定短路计算基准值 (7) 5.3计算短路电路中个元件的电抗标幺值 (8) 5.4 K-1点（10.5K V侧）的相关计算 (8) 5.5 K-2点（0.4K V侧）的相关计算 (8) 6变电所一次设备的选择校验 (8) 6.1选择校验条件 (8) 6.210KV侧一次设备的选择校验 (9) 6.30.4KV侧一次设备的选择校验 (10) 7变压所进出线与邻近单位联络线的选择 (10) 7.110KV高压出线的选择： (10) 7.2变电所及邻近单位焦点路线的选择 (11) 7.30.4KV低压出线选择 (11) 7.4按发热条件选择 (12) 7.5校验电压损耗 (12) 7.6短路热稳定校验 (12) 设计总结 (12) 致谢 (13) 参考文献 (13) 附图 (13) ***学校课程设计 某学校10kv变电所及配电系统设计
系部：机械工程系 班级：机电10-12(1)班 学生姓名： *** 学号： *** 指导教师：何颖 完成日期： 2012年6月15日 新疆工业高等专科学校 课程设计评定意见 设计题目：某学校10kv变电所及配电系统设计 学生姓名：*** 专业机电一体化班级机电10-12（1）班 评定意见： 评定成绩： 指导教师（签名）：年月日评定意见参考提纲： 1.学生完成的工作量与内容是否符合任务书的要求。 2.学生的勤勉态度。 3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。 新疆工业高等专科学校 课程设计任务书

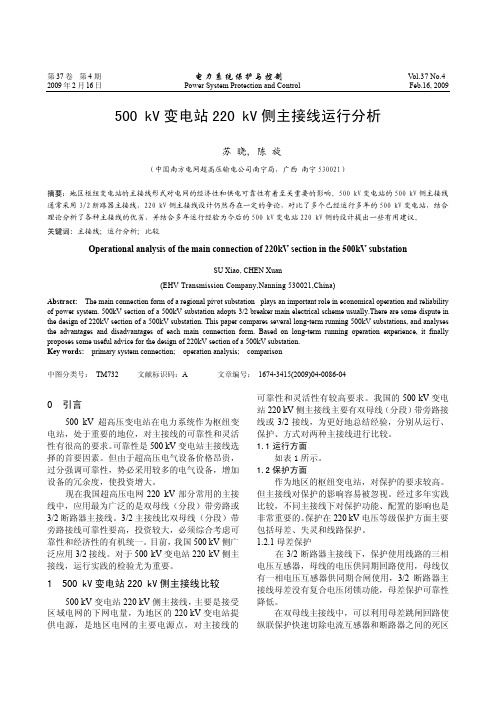

110kV变电站电气主接线及运行方式 变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。 一变电所主接线基本要求 1．1 保证必要的供电可靠性和电能质量。 保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。 1. 2 具有一定的灵活性和方便性。 主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。 1. 3 具有经济性。 在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。 1. 4 简化主接线。 配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。 1. 5 设计标准化。 同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。 1. 6 具有发展和扩建的可能性。 变电站电气主接线应根据发展的需要具有一定的扩展性。 二变电所主接线基本形式的变化 随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。因此,变电所电气主接线形式应根据可靠性、灵活性、经济性及技术环境统一性来决定。 三 110kV变电站的主接线选择 在电力系统和变电所设计中,根据变电所在系统中的地位和作用,可把电网中110kV变电所分为终端变电所和中间变电所两大类。下面就这两类变电所高压侧电气主接线模式作一分析。 3. 1 110kV终端变电所主接线模式分析
前言 电力工业为现代化生产提供主要动力。电力科学的发展和广泛应用，对我国工农业的迅速发展及人民生活水平的提高起到了巨大的作用和深远的影响。 通过对理论的学习理解以及实际的工作，我对变电所的原理和设备有了初步的解了。为了增加自己的动手能力，为以后的工作打下良好的基础，我选择了110kV/35kV/10kV系统设计作为自己的毕业课题。 随着大规模农网发行事业的深入实施，一个优质、安全、可靠、宽松的供电环境已实步形成，我们国家的电力事业逐渐和国际接轨。为了适应我国电力事业的发展及将所学的知识运用到实际生产中去，我进行了变电所设计。 我国大部分电网薄弱，变电所数量少，供电半径长，线路损耗大，致使线路末端用户电压过低，影响人民正常的生活和生产，为了达到迅速改变我国农村电网目前的状况，满足人民生活用电兼顾工农业发展，本变电所属于中小型变电所，进线端电压为110kV变电所。 本文首先根据老师所给的设计任务书上所给的材料系统及线路所给的负荷参数，分析负荷发展趋势。从负荷增长方面阐明了建立变电所的必要性，然后通过对拟定建设的变电所的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济方面及可靠性方面来考虑，确定了110kv、35kv 、10kv以及变电所用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了变电所用变压器的容量吉型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器进行了选择型号，从而完成110kv西海变电所的电气一次设备的设计。 由于知识的欠缺及设计资料的不足,设计中必然存在着很多问题,希望各位老师能够热情帮助,提出宝贵意见。

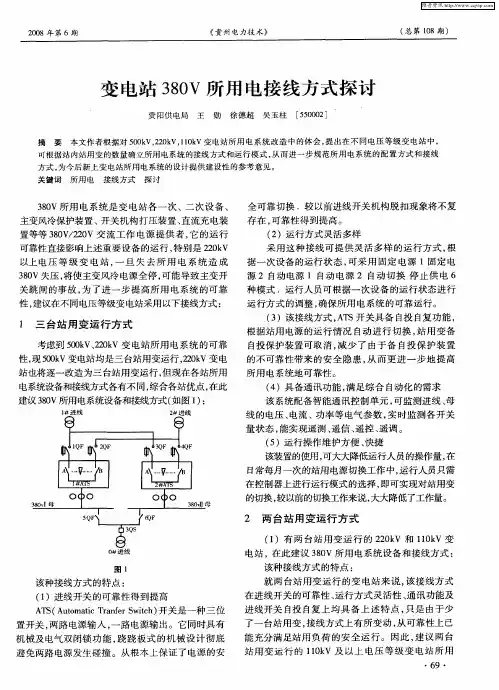

变电所所用电系统 一、所用电的作用： 供给变电所主变冷却器系统电源、断路器储能电源、开关机构加热器电源、开关、闸刀端子箱加热器电源、直流系统充电装置电源、检修电源、照明电源以及用于变电所生产、生活等用电。 二、所用电的接线方式： 1、所用变的接线方式： 图1 变电所一般都配有二台所用变（＃1所用变和＃2所用变），＃1、＃2所用变分别接于35kVⅠ.Ⅱ段母线，或＃1所用变接35kVⅠ段母线运行，＃2所用变接35kV一条线路运行，有的
变电所＃2所用变可以上35kVⅡ段母线，也可以上35kV线路运行，可以翻电源。二台所用变互为备用，以确保所用电供电的可靠性。随着各局对所用电的重视，省公司也有这个要求，系统中220kV以上变电所已出现安装＃3所用变（或者叫临时所用变，接于本变电所以外的10kV线路，作为变电所的应急电源，具体所用变的接线方式见图1。 2、所用电的接线方式： 所用电系统为单母线分段接线方式，35kV＃1所用变低压电源经＃1所用变低压空气开关接入所用电Ⅰ段母线，35kV＃2所用变低压电源经＃2所用变低压空气开关接入所用电Ⅱ段母线，所用电Ⅰ.Ⅱ段母线装有联络开关（也叫所用电分段开关），因受所用电分段开关短路容量的限制，以及二台所用变分别接于不同的电源（＃1所用变接于35kV母线，＃2所用变一般接于35kV线路），相互之间相位不同，正常情况下，所用电Ⅰ.Ⅱ段母线分列运行（即所用电分段开关断开），接线见图1。 3、所用电负载的接线方式： ①、重要负载采用双电源供电，如主变冷却器电源；加热器电源；开关储能电源；直流充电器电源；自动化监控设备逆变电源、通讯电源等。. 采用双回路供电的回路，Ⅰ.Ⅱ段电源之间除有备自投装置外，都装有分段开关或分段闸刀，为防止低压电源Ⅰ.Ⅱ段电源因相
10kV配电工程电气主接线方式选择原则 目录 1 10kV中压公用电缆网 (2) 1.1 一般原则 (2) 1.2 10kV典型接线模式 (2) 2 20kV中压公用电缆网 (4) 2.1 一般原则 (4) 2.2 20kV典型接线模式 (4) 3 中压架空网 (6) 3.1 一般原则 (6) 3.2 典型接线模式 (6) 4 混合型网架 (8) 5 10kV中心开关站 (8) 5.1 一般原则 (8) 5.2 中心开关站接线方式 (8) 6 室内配电站 (8) 7 10kV箱式变 (9) 8 低压配电网 (9) 8.1 典型接线模式 (9) 9 用户专用配电网结线方式 (10) 9.1一般原则 (10) 9.2 电气主接线的主要型式 (11) 9.3 电气主接线的确定 (11) 9.4 用户专用配电网结线方式 (11)
1 10kV中压公用电缆网 1.1 一般原则 1.1.1 10kV每回线路最终总装见容量不宜超过12000kVA。 1.1.2 环网中线路应在适当位置设置开关站或综合房，每个开关站或综合房每段母线实际负荷电流不宜超过100A。 1.1.3 10kV开关站电气接线采用单母线或单母线分段，每段母线接4～6面开关柜；综合房电气接线采用单母线，宜接4～6面开关柜。开关站应按终期规模一次性建成。 1.1.4 在原有线路新增开关站或综合房应以“π”接形式接入。 1.2 10kV典型接线模式 1.2.1电缆网“2-1”环网接线 （1）电缆网“2-1”环网接线如图1.2.1所示。 图1.2.1电缆网“2-1”环网接线 （2）电缆网“2-1”环网接线应满足： ?电缆网“2-1”环网接线应按平均每回线路不超过50％额定载流量运行。 ?构建电缆网“2-1”环网接线必须结合考虑区域电网规划，为今后将线路改造成“3-1”环网接线提供可能和便利。 1.2.2电缆网“3-1”环网接线 （1）电缆网“3-1”环网接线（3回线路为1组）、（4回线路为1组）分别如图1.2.2-1、图1.2.2-2所示。
10KV变电所及低压配电系统的设计 摘要：变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所涉及方面很多，需要考虑的问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电所高低压电气设备，为变电所平面及剖面图提供依据。本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）配电系统设计与系统接线方案选择（5）继电保护的选择与整定等容。 关键词：变电所；负荷；输电系统；配电系统
The Design Of 10KV Substation And Power Distribution System Abstract：The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. The region of factory effect many fields and should consider many problems.Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current. This first step of design included:(1) ascertain the total project (2) load analysis(3) the calculation of the short-circuit electric current (4) the design of an electric shock the system design to connect with system and the choice of line project (5) the choice and the settle of the protective facility (6) the contents to defend the thunder and protection of connect the earth. Keywords：substation；load；transmission system；power distribution system
变电所的类型 1.枢纽变电所，枢纽变电所位于电力系统的枢纽点，连接电力系统高、中压的儿个部分，汇集有多个电派和多回大容量联络线，变电容量大，电压(指其高压侧，下同)为330-500kV。全所停电时.往往不仅造成大面积停电事故，还可能引起系统解列，甚至瘫痪。 2.中间变电所 中间变电所一般位于系统的主要环路线路中或系统主要于线的接口处，汇集有2-3个电源.高压侧以交换潮流为主，同时又降压供给当地用户，主要起中间环节作用，电压为220kv-330kV。全所停电时，将引起区域电网解列。 3地区变电所 地区变电所以对地区用户供电为主，是一个地区或城市的主要变电所，电压一般为110-220kv。全所停电时，仅使该地区中断供电 4.终端变电所 终端变电所位位于输电线路终端，接近负荷点，率转送任务，电能经降压后直接向用户供电，不承担功率转送任务，电压为110kv以下。全所停电时，仅使其所供的用户中断供电 发电厂的类型 火电厂：凝汽式火电厂，热电厂，燃气轮机发电厂。 水电厂：坝式水电站，引水式水电站，抽水蓄能电站 核电站：轻水堆，重水堆，石墨气冷堆及石墨沸水堆（其中轻水堆核电厂最多占全球核电总装机量86%，其中压水堆核电厂约占总容量的63%，沸水堆23%） 新能源发电：风力发电，海洋能发，地热发电，太阳能发电，生物质能发电，磁流体发电。电气设备概述:常见的一次设备、二次设备有哪些，它们分别起什么作用? 直接生产、转换和输配电能的设备，称为一次设备。 1.生产和转换电能的设备 生产和转换电能的设备有同步发电机、变压器及电动机，它们都是按电磁感应原 作的. （1）同步发电机.同步发电机的作用是将机械能转换成电能。 （2）变压器。变压器的作用是将电压升高或降低，以满足输配电需要。发电厂、变电（3）电动机。电动机的作用是将电能转换成机械能，用于拖动各种机械。 所使用的电动机，绝大多数是异步电动机，或称感应电动机。 2.开关电器 开关电器的作用是接通或断开电路。高压开关电器主要有以下儿种: (1)断路器(俗称开关)。断路器可用来接通或断开电路的正常工作电流、过负荷电流 或短路电流，有灭弧装置，是电力系统中最重要的控制和保护电器。 (2)隔离开关(俗称刀闸)。隔离开关用来在检修设备时隔离电压，进行电路的切换操作及接通或断开小电流电路。它没有灭弧装置，一般只有电路断开的情况下才能操作。在各种电气设备中，隔离开关的使用量是最多的。 (3)熔断器(俗称保险)。熔断器用来断开电路的过负荷电流或短路电流，保护电气设备免受过载和短路电流的危害。熔断器不能川来接通或断开正常工作电流，必须与其他开关电器配合使用。 3.限流电器 限流电器包括串联在电路中的普通电抗器和分裂，其作用是限制短路电流，使发电厂或变电所能选择轻型电器。 4.载流导体
变压器 变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。 变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。变电站的主要设备和连接方式，按其功能不同而有差异。 变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自祸变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比电流则与绕组匝数成反比。 变压器按其作用可分为升压变压器和降压变压器前者用于电力系统送端变电站，后者用于受端变电站。变压器的电庄需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。 按分接头切换方式变压器有带负荷有载)调压变压器和无负荷无载)调压变 压器。有载调压变压器主要用于受端变电站。 电压互感器和电流互感器。它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流)按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为l00V/，电流互感器二次电流为5A或1A。电流互感器的二次绕组经常与负荷相连近于短路,请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。 开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。在我国，220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。 隔离开关（刀闸)的主要作用是在设备或线路检修时隔离电压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时应先拉断路器后拉隔离开关送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。 负荷开关能在正常运行时断开负荷电流没有断开故障电流的能力，一般与高压熔断丝配合用于10kV及以上电压且不经常操作的变压器或出线上。 为了减少变电站的占地面积近年来积极发展六氟化硫全封闭组合电器(GIS)。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中集中组成一个整体外壳充以六氟化硫气体作为绝
目录 1课程设计原始数据 (1) 1.1设计题目 (1) 1.2设计要求 (1) 1.3设计依据 (1) 2负荷计算 (2) 3变电所位置和型式的选择 (4) 3.1根据变配电所位置选择一般原则： (2) 3.2变电所的型式和方案： (2) 4变电所变压器和主接线方案的选择 (3) 4.1主变压器的选择 (3) 5 短路电流的计算 (5) 绘制计算电路 (5) 6变电所一次设备的选择校验 (6) 10KV侧一次设备的选择校验 (6) 0.4KV侧一次设备的选择校验 (6) 7变压所进出线和邻近单位联络线的选择 (7) 7.110KV高压出线的选择： (7) 7.2变电所及邻近单位焦点路线的选择 (7) 7.30.4KV低压出线选择 (8) 设计总结 (8) 参考文献 (8) 附图 (10) 1课程设计原始数据 1.1设计题目 我校10KV变电所及配电系统设计 1.2设计要求 要求根据学校所能取得的电源及学校用电负荷的实际情况，并适当考虑到学校的发展，按照安全、可靠、优质、经济的供配电基本要求，分别设计学生宿舍楼、家属楼、教学楼、办公楼、食堂、实训楼配电间。要求确定变电所的位置和型式，确定变电所主
变压器的台数和容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路，选择继电保护装置，确定防雷和接地装置，最后按要求写出设计说明，绘出设计图样。 1.3设计依据 (1)学校总平面图 见附图。 (2)供电电源情况 由长沙供电局树木岭变电站10KV电源供电，电源进线为电缆线，YJV型10kv，学校原有两个箱式配电室，共有两台变压器，其中箱变1#内设有一台变压器，容量为400KVA,箱变2#内设有一台变压器，容量为630KVA。 (3)环境资料 本学校占地1217亩，地势不平，有建筑物和树木，无污染、高温、潮湿、震动、易燃易爆、腐蚀性气体的场所。最热月平均气温为35℃ 2负荷计算 实训楼： 平均一间教室包含：灯30W*8=240W 吊扇80W*6=480W 机械设备1.5KW*8=12KW 一栋5间，共7栋，有大小不一，平均估计为6栋。总计12.72*6*5=381.6KW 教学楼（6栋为例）： 平均一间小教室：灯30W*7=210W 吊扇80W*6=480W 投影仪350W 额外1KW 平均一间大教室：灯30W*12=360W 吊扇80W*8=640W 投影仪350W 额外2KW 办公室：空调800W 电脑杂物总计2KW 一层为5间小教室+一间大教室+一个办公室合计为7.5 以6#实际情况总计为100KW，以此估算，全校总体为12栋教学楼，约1200KW 宿舍（以人数计算）： 电扇40W 电脑120W 全校全日制在校人数为1.7万，估计1.4W学生拥有电脑 合计为160W*1.4=2240KW 综合各种因素估算为2000KW 教师宿舍楼（以户计算）： 估计200户，平均一户4KW 总计为800KW 食堂： 一个食堂灯20*30W=600W 吊扇20*80W=1200W 空调5*800W=4000W 累计其他做工用电合计为10KW 一共8个食堂则总计8*10KW=80KW 图书馆： 二楼一间教室电脑50*120W=6000W 空调800W 灯30W*6=180W 总计4（区）*8（教室）*7.98=224KW 一三四每层20KW
摘要 城轨主降压变电所主要给牵引变电所和降压变电所供电，对地铁的正常运营具有很重要的作用。在我国加快地铁工程建设，解决公共交通问题的背景下，研究地铁主降压变电所主接线的工程设计，具有十分的重要意义。 首先，本文研究了主变电所主接线的选择问题，按照主变电所主接线的行业共识分别提出了高压侧和中压侧的主接线设计方案，通过对比分析，在满足可靠性、灵活性和经济性的要求下确定了主接线的设计方案。其次，根据主变电所的容量要求和变压器的发展，完成变压器台数和型号的选择。接着，将电力系统原始网络图用标幺值法转换，画出其等值电路图，并且按照方便电气设备选择和校验的原则选择短路点，进行短路容量的计算。最后，根据短路电流的计算结果和我国电气设备的发展情况，进行电气设备的选择。根据主接线确定的方案和电气设备的选择结果，利用CAD软件画出主接线图，按照国标规定、电气设备的尺寸和主变电所实际情况进行电气设备的布置，画出了平面布置图和断面图。 关键词：主接线；变压器；短路容量
Abstract The main subway Step-down Substation mainly supply power to Traction Substation and Step-down Substation, it has a crucial role for the normal operation of the whole subway. Under the background of accelerating the construction of the subway engineering and solving the problem of public transportation in our country, it is vital significance to study design of the main wiring of the mian subway Step-down Substation engineering Firstly, this paper studies the problem of selection of main wiring of main substation, and come up with the main wiring design and conduct a comparative analysis. Under the requirement of reliability, flexibility and economy to determine the design scheme of the main wiring. Secondly, according to design requirements of the main transformer’s capacity, completed the selection of the transformer. Then, based on the equivalent network simplification, selection and calculation of short-circuit point short-circuit capacity. Finally, according to the short-circuit current calculation results and the development of electrical equipment of our country, to complete electrical equipment selection and layout. The program established under main wiring and electrical equipment selection resultsusing the CAD software to draw the main wiring diagram, according to the national standard, electrical equipment size and the actual situation of the main substation electrical equipment layout, draw a floor plan and sectional view. Key Words: The main wiring, Transformers, Short-circuit capacity
ICS 备案号: Q/CSG 中国南方电网有限责任公司企业标准 Q/CSG- 变电站站用交流电源系统技术规范
2012-9-28 实施2012-9-28 发布 中国南方电网有限责任公司发布 目录 1 总则 (1) 2 规范引用文件 . (1) 3 术语和定义 (2) 4 使用条件 (4) 5 站用电接线 (4) 6 站用变压器的选择 . (5) 7 380V 短路电流计算 (9) 8 380V 低压配电屏的选择 (10) 9 站用电系统的继电保护、控制、信号、测量及自动装置 (11) 10 站用电设备的布置 . (14) 11 现场安装要求 . (16) 12 电缆敷设及防火技术要求. (18) 13 标志、包装、运输、储存. (20) 附录A站用电系统原理接线图（规范性附录） (23) 附录 B 站用电系统 I/O 表（规范性附录） (28) 附录C站用电源定值表（规范性附录） (29) 附录D主要站用电负荷特性表（资料性附录） (30) 附录 E 500kV 变电站站用变压器负荷计算及容量选择实例（资料性附录） (31) 附录F交流断路器级差配合（资料性附录） (32) 附录G变电站站用电负荷主要设备单、双电源配置表（资料性附录） (33) 附录 H 站用电源系统检验要求（资料性附录）................................................................ I
变电站站用交流电源电系统为变电站的运行提供稳定可靠的低压交流电源，为规范站用交流电源系统的配置、设计、施工、验收，统一建设标准，提高其安全性和可管理性，特制定本规范。 本规范由中国南方电网公司生产设备管理部提出、归口及解释。 本规范主编单位：中国南方电网有限责任公司生产设备管理部。 本规范参编单位：广东电网公司。 本规范主要起草人：梅成林、陈曦、邓小玉、刘玮、杨忠亮、袁亮荣、徐敏敏、王奕、盛超 本规范主要审查人：侣蜀明，何朝阳，马辉，梁睿，吴东昇，黄志伟。 本规范由中国南方电网公司标准化委员会批准。 本规范自发布之日起实施。 执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产设备管理部。
