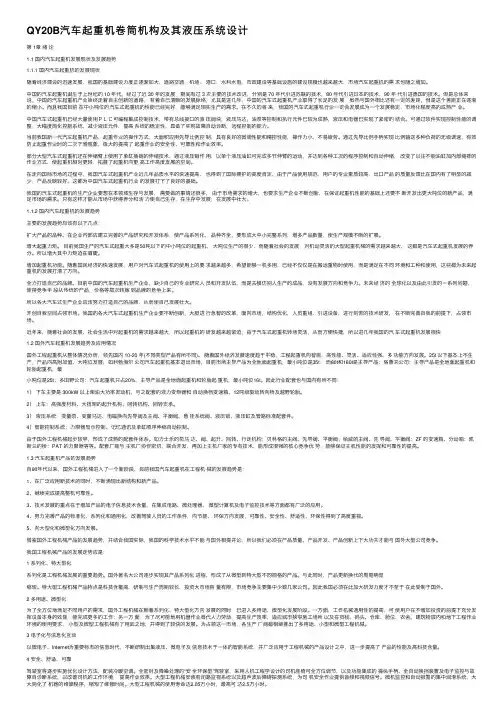

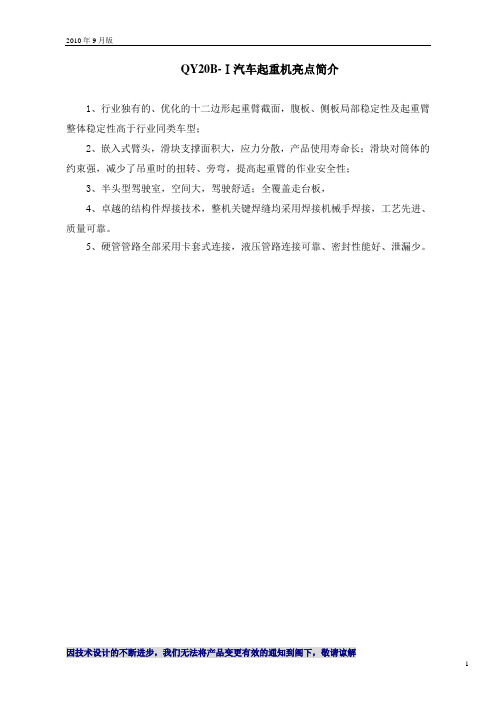

摘要
近两年，我国的起重机发展迅速，在各个领域的应用也日趋广泛，但与世界先进水平还有一定的差距，主要原因是国内配套零部件落后，材质差，再有就是制造工艺水平低。
本文对QY20B汽车起重机的设计做了研究，就汽车起重机整车做了大概的分析和论述，就汽车起重机卷筒机构进行了设计，对于中、小型汽车起重机的发展具有一定的积极意义

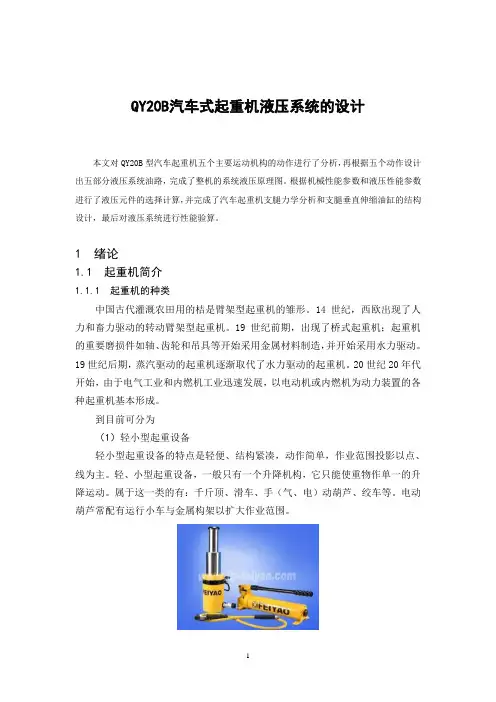

QY20B型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。
关键字: 汽车起重机；卷筒机构；汽车起重机；液压系统；性能参数。
ABSTRACT
In the recent two years, our country hoist crane development rapid, in each domain application also day by day widespread, but also has the certain disparity with the world advanced level, the main reason is the domestic necessary spare part backward, material quality bad, again has is makes the technological level to be low.
This article has done the research to the QY20B autohoist design, the autohoist entire vehicle has made the general analysis and the elaboration, the autohoist rotation organization has carried on the design, , regarding the center, the small autohoist development had the certain positive sense.
Model QY20B automobile crane hydraulic pressure systematic design this type hoist the most key one of the design process.This text analyses , demand to carry on the scheme to work out on this performance systematic in hydraulic pressure.Prove to its function and operation principle have confirmed the basic structure of system every return circuit and main component tentatively. According to giving the organization performance parameters and choice of carrying on the component of performance parameter of hydraulic pressure to calculate .Through to the checking computations and generating heat to check of systematic function, in order to respond to the request that this hoist should reach
Key words:Autohoist reel mechanism Crane truck Hydraulic pressure system Performance parameter
目录
摘要 (Ⅰ)
Abstract (Ⅱ)
第1章绪论 (1)
1.1国内汽车起重机发展现状及发展趋势 (1)
1.1.1 国内汽车起重机的发展现状 (1)
1.1.2 国内汽车起重机的发展趋势 (2)
1.2国外汽车起重机发展趋势及应用情况 (2)
1.3汽车起重机产品的发展趋势 (3)
1.4课题背景 (4)
1.5课题任务 (5)
第2章卷筒的设计计算及强度校核 (6)
2.1 卷筒的结构与材料 (6)
2.2 卷筒的钢丝绳 (6)
2.3 卷筒的主要尺寸 (7)
2.3.1 卷筒直径D (7)
2.3.2卷筒的长度L (7)
2.3.3 卷筒的厚度 (7)
2.4 滚筒受力分析 (8)
2.5 滚筒强度校核 (8)
第3章轴的设计计算及强度校核 (10)
3.1 按扭矩初算轴径 (10)
3.2 轴的结构设计 (11)
3.3 轴的受力分析 (11)
3.4 轴承的选择及校核计算 (13)
3.5 键连接的选择及校核计算 (14)
3.6 联轴器的选择及校核计算 (14)
3.7键的设计 (15)
第4章起升机构的液压系统设计 (16)
4.1 液压传动应用于汽车起重机上的优缺点 (16)
4.1.1 优点 (16)
4.1.2 缺点 (16)
4.2液压系统的类型 (16)
4.3汽车起重机液压系统功能、组成和工作特点 (17)
4.4 汽车起重机液压系统的运用现状和发展趋势 (17)
4.5 整机主要性能参数 (18)
4.6 主副卷扬系统 (19)
4.6.1 性能要求 (20)
4.6.2 主要元件 (20)
4.6.3 主要回路 (21)
4.6.4 工作原理 (21)
4.7液压系统类型选择 (23)
4.7.1本机液压系统分析 (23)
4.8 各种执行元件的选择 (23)
4.9 液压系统工作参数和各机构主要参数 (24)
4.9.1 作机构主要参 (24)
4.10液压系统参数 (25)
4.11液压元件选择计算 (26)
4.11.1副卷扬回路 (26)
4.11.2 主卷扬回路 (28)
4.12液压阀的选择 (30)
4.13液压辅助元件选择 (33)
4.13.1 油路的通径 (33)
4.13.2 油箱选择 (34)
结论 (35)
参考文献 (36)
致谢 (37)
第1章绪论
1.1 国内汽车起重机发展现状及发展趋势
1.1.1国内汽车起重机的发展现状
随着经济建设的迅速发展，我国的基础建设力度正逐渐加大，道路交通，机场，港口，水利水电，市政建设等基础设施的建设规模也越来越大，市场汽车起重机的需求也随之增加。
中国的汽车起重机诞生于上世纪的10年代，经过了近30年的发展，期间有过3次主要的技术改进，分别是70年代引进苏联的技术，80年代引进日本的技术，90年代引进德国的技术。但是总体来说，中国的汽车起重机产业始终走着自主创新的道路，有着自己清晰的发展脉络，尤其是进几年，中国的汽车式起重机产业取得了长足的发展，虽然与国外相比还有一定的差距，但是这个差距正在逐渐的缩小。而且我国目前在中小吨位的汽车式起重机的性能已经完好，能够满足现实生产的需求。在不久的将来，我国的汽车式起重机行业一定会发展成为一个发展稳定，市场化程度高的成熟产业。
中国汽车式起重机已经大量使用ＰＬＣ可编程集成控制技术，带有总线接口的液压阀块，液压马达，油泵等控制和执行元件已较为成熟，液压和电器已实现了紧密的结合。可通过软件实现控制性能的调整，大幅度简化控制系统，减少液压元件，提高系统的稳定性，具备了实现故障自动诊断，远程控制的能力。
当前我国新一代汽车起重机产品，起重作业的操作方式，大面积应用先导比例控制，具有良好的微调性能和精控性能，操作力小，不易疲劳。通过先导比例手柄实现比例输送多种负荷的无级调速，有效防止起重作业时的二次下滑现象，极大的提高了起重作业的安全性、可靠性和作业效率。
部分大型汽车式起重机还在伸缩臂上使用了单缸插销的伸缩技术，通过液压销作用，以单个液压油缸可完成多节伸臂的运动，并达到各种工况的程序控制和自动伸缩，改变了以往不能油缸加内部绳排的作业方式，使起重机相对更轻，拓展了起重机向更高工作高度发展的空间。
在走向国际市场的过程中，我国汽车式起重机产业近几年品质水平的快速提高，也得到了国际拥护的高度肯定，由于产品使用规范，用户的专业素质较高，出口产品
的质量反馈比在国内有了明显的减少，产品反映较好。这都为中国汽车式起重机行业的发展打下了良好的基础。
我国的汽车式起重机的生产企业要想在本领域生存与发展，需要做的事情还很多，由于市场需求的增大，也要求生产企业不断创新，在保证起重机性能的基础上还要不断开发出更大吨位的新产品，满足市场的需求。只有这样才能从市场中获得养分和活力使自己生存，在生存中发展，在发展中壮大。
1.1.2国内汽车起重机的发展趋势
主要的发展趋势应该有以下几点：
扩大产品的品种。在企业内部应建立完善的产品研究和开发体系，使产品系列化，品种齐全，要形成大中小完整系列，增多产品数量，使生产规模不断的扩展。
增大起重力矩。目前我国生产的汽车式起重大多是50吨以下的中小吨位的起重机，大吨位生产的很少，而随着社会的发展，对机动灵活的大型起重机械的需求越来越大，这都是汽车式起重机发展的养分。所以增大其中力矩迫在眉睫。
增加起重机功能。随着国民经济的快速发展，用户对汽车式起重机的使用上的要求越来越多，希望能够一机多用，已经不仅仅是在搬运重物时使用，而是满足在不同环境和工种和使用，这些都为未来起重机的发展打清了方向。
全力打造自己的品牌。目前中国的汽车起重机生产企业，缺少自己的专业研究人员和开发队伍，而是去模仿别人生产的成品，没有发展方向和竞争力。未来经济的全球化以及由此引发的一系列问题，使得竞争手段从传统的产品，价格等层次转嫁到品牌的竞争上来。
所以各大汽车式生产企业应该努力打造自己的品牌，从而使自己发展壮大。
开创自我空间占领市场。我国的各大汽车式起重机生产企业要不断创新，大胆进行急智的改革，面向市场，结构优化，人员重组，引进设备，进行刻苦的技术研发，在不断完善自我的前提下，占领市场。
近年来，随着社会的发展，社会生活中对起重机的需求越来越大，所以起重机的研发越来越紧迫，由于汽车式起重机转场灵活，从而方便快捷，所以进几年我国的汽车式起重机发展很快
1.2国外汽车起重机发展趋势及应用情况
国外工程起重机从整体情况分析，领先国内10-20年(不同类型产品有所不同)。随着国外经济发展速度趋于平稳，工程起重机向智能、高性能、灵活、适应性强、多功能方向发展。25t以下基本上不生产，产品向高附加值、大吨位发展，如利勃海尔
公司汽车起重机基本退出市场，目前市场主导产品为全地面起重机，最小吨位是35t，而80t和160t是主导产品；格鲁夫公司：主导产品是全地面起重机和轮胎起重机，最小吨位是25t；多田野公司：汽车起重机只占20%，主导产品是全地面起重机和轮胎起重机，最小吨位16t。因此行业配套也与国内有所不同：
1）下车主要是300kW以上柴油大功率发动机，与之配套的液力变矩器和自动换档变速箱、12吨级驱动转向桥及越野轮胎。
2）上车：高强度材料、大扭矩的起升机构、回转机构、回转支承。
3）液压系统：变量泵、变量马达、电磁换向先导阀及主阀、平衡阀、悬挂系统阀、液压锁、液压缸及管路标准配套件。
4）智能控制系统：力限器显示控制、记忆通讯及单缸顺序伸缩自动控制。
由于国外工程机械起步较早，形成了成熟的配套件体系。如力士乐的泵马达、阀、起升、回转、行走机构；贝林格的主阀、先导阀、平衡阀；哈威的主阀、先导阀、平衡阀；ZF的变速箱、分动箱；凯斯兰的桥；PAT的力限器等等。配套厂能与主机厂协作密切，联合开发，再加上主机厂家的专有技术，能形成很强的核心竞争优势，能够保证主机性能的发挥和可靠性的提高。
1.3汽车起重机产品的发展趋势
自90年代以来，国外工程机械进入了一个新阶段，目前我国汽车起重机在工程机械的发展趋势是：
1、在广泛应用新技术的同时，不断涌现出新结构和新产品。
2、继续完成提高整机可靠性。
3、技术发展的重点在于增加产品的电子信息技术含量，在集成电路、微处理器、微型计算机及电子监控技术等方面都有广泛的应用。
4、努力完善产品的标准化、系列化和通用化，改善驾驶人员的工作条件，向节能、环保方向发展，可靠性、安全性、舒适性、环保性得到了高度重视。
5、向大型化和微型化方向发展。
借鉴国外工程机械产品的发展趋势，并结合我国实际，我国的科学技术水平不能与国外相提并论，所以我们必须在产品质量、产品开发、产品创新上下大功夫才能与国外大型公司竞争。
我国工程机械产品的发展走势应是：
1系列化、特大型化
摘要 自卸汽车是利用发动机动力驱动液压举升机构，将货箱倾斜一定角度从而达到自动卸货的目的，并依靠货箱自重使其复位。因此，液压举升机构是自卸汽车的重要工作系统之一，其结构形式、性能好坏直接影响自卸汽车的使用性能和安全性能。本论文首先对自卸式汽车进行了说明，同时根据设计需要对液压系统进行了简要的阐述，并设计液压举升机构及液压系统。液压缸是一种配置灵活、设计制造比较容易而应用广泛的液压执行元件。尽管液压缸有系列化标准的产品和专用系列产品,但由于用户对液压机械的功能要求千差万别,因而非标准液压元件的设计是不可避免的。本次毕业设计的主要内容集中于自卸汽车液压缸的机械结构和液压系统的设计，介绍了自卸汽车的整个工作原理以及举升机构的工作原理，按照设计的一般原则和步骤对液压缸的机械结构和液压系统进行了详细的设计计算，并对其附属部件也进行了合适的选择。最终得到一整套符合要求的汽车自卸系统。 关键词：自卸汽车，液压缸机械设计，液压系统设计
目录 1 绪论 (1) 1.1 自卸汽车的作用 (1) 1.2 自卸汽车的分类 (1) 1.3 常见自卸汽车分类举例 (2) 1.4 自卸汽车的举升机构 (3) 1.5 自卸汽车的结构特点 (3) 1.6 小结 (4) 2 液压系统设计 (5) 2.1 液压概述 (5) 2.1.1 液压技术的发展 (5) 2.1.2 液压传动 (5) 2.2 自卸汽车液压系统设计 (6) 2.2.1 液压缸概述 (6) 2.2.2 液压系统原理图 (7) 2.2.3 液压系统图 (8) 2.3 小结 (9) 3 液压缸结构设计 (10) 3.1 液压缸结构设计的依据、原则和步骤 (11) 3.1.1 设计依据 (11) 3.1.2 设计的一般原则 (12) 3.1.3 设计的一般步骤 (12) 3.2 液压缸基本结构参数及相关标准 (13) 3.2.1 液压缸的液压力分析和额定压力的选择 (14) 3.2.2 液压缸内径D和外径 D (16) 1 3.2.3 活塞杆外径（杆径）d (17) 3.2.4 液压缸基本参数的校核 (18) 3.3 液压缸综合结构参数及安全系数的选择 (19) 3.3.1 液压缸综合结构参数 (19) 3.3.2 安全系数的选择 (19) 3.4 液压缸底座结构设计 (21) 3.5 缸体设计与计算 (22)
摘要 AMT是一种经济型的自动变速器，在重型载货车上具有广阔的应用空间。目前，中国重型车辆装用的都是手动机械式变速器，并且形成了相当规模的生产能力。与AT 相比，AMT更适合中国汽车工业的现实，国内重型车采用AMT自动变速技术既可以保留原有的手动变速器生产线，又可大大节省用于重建专业生产线及设备的投资，具有重要的现实意义。 在电控机械式自动变速器设计开发中，离合器和选换档执行机构的设计及优化是AMT设计的重点和难点之一，其性能直接影响AMT系统的性能，本文以法士特 12JS200TA变速器为基础，进行AMT系统液压驱动执行机构的设计。 本文的主要工作内容如下: 1.分析了国内外重型车自动变速技术的发展，对重型车AMT的关键技术问题及操纵系统结构进行了阐述。 2.分析了AMT液压驱动系统的设计要求及结构，并针对法士特12JS200TA 12挡带同步器的手动变速器，在原有离合器和变速器操纵机构的基础上设计了新型的液压驱动自动操纵机构。 3.进行了AMT液压驱动机构的元件计算、选型及系统仿真、分析。对液压回路重要元件进行了选型并对动态响应速度进行了动态分析。 关键词：AMT；液压驱动；换挡执行机构；离合器执行机构；节气门执行器
ABSTRACT AMT is an economical automatic transmission; therefore it has extensive，application space in the heavy truck. Currently, heavy vehicles are all equipped with manual transmission, and forms production capacity on a quite scale. AMT is more suitable for automotive industry reality in china than AT. The development and production of AMT may retain previous product line of manual transmission and greatly save the investment for reconstruction of professional production line and equipment, so it has important reality meaning. During the design and development of AMT, design and optimization of selection-shift actuator is one of key and special difficulties for AMT design. The performance will have direct effect on the whole performance of AMT system. In this paper, Taking focus on a manual transmission of heavy truck, combing with science and technology research plan of Chongqing, shift actuator with hydraulic drive for AMT system is developed and designed and its performance is researched. In this paper, the main contents are showed as follows: 1.The development of automatic transmission technique for heavy truck both home and abroad is introduced. The key technique of automatic transmission for heavy truck and operation system configuration are illustrated. 2. Analysis of the AMT hydraulic drive system and structural design requirements, and file for Fast 12JS200TA 12 manual transmission with a synchronizer, the original clutch and transmission control mechanism based on the design of a new type of hydraulic-driven auto-control mechanism. 3. For the AMT calculation of the hydraulic drive mechanism of the components, selection and system simulation and analysis. Important components of the hydraulic circuit and the dynamic response of the selection of the dynamic analysis. Keywords: Atotomatic manual transmission（AMT）；Hydraulic drive；Shift executing agency；Clutch executing agency；Air damper actuator
设计及说明结果一、25吨汽车起重机伸缩臂架的设计 箱型吊臂连接尺寸的确定包含下列的容：1）吊臂根部铰点位置 的确定；2）吊臂各节尺寸的确定；3）变幅油缸铰点的确定。 1、吊臂根部铰点位置的确定 基本臂工作长度和吊臂最大工作长度的确定： 由图2.1可知，设为工作长度，则有 图2.1 三铰点有关尺寸图
式中：H—基本臂的起升高度，。 b—吊钩滑轮组最短距离，取。 、—根部铰点和头部滑轮轴心离吊臂基本截面中心线的距离，并带有符号。由于此项数值较小，所 以计算时可以忽略不计。 —吊臂仰角，取。 h—根部铰接点离地距离，取。 吊臂根部离铰点的距离e —最小工作幅度，取。 吊臂根部铰点离回转平面的高度 —回转支承装置的高度， —起重机汽车底盘的高度， 主吊臂最大长度 —最长主臂起升高度， a，r，b，h同上。 2、吊臂各节尺寸的确定 主吊臂的最长长度是由基本臂结构长度和外伸长度所组成。 、、—各节臂的伸缩长度，在设计中伸缩长度往往取
同一数值，即。外伸长度。 、、—为二、三、四节臂缩回后外漏部分的长度，在 计算时取同一数值（a=0.25m） 若假设为臂头滑轮中心离基本臂端面的距离，则基本臂结构长度加上即为基本臂的工作长度。 所以有 从中可以求出 k—吊臂的节数。 —主臂最大长度，初取35m。 —主臂最小长度，初取11m。 通常搭接长度应该短些，以减轻吊臂重量。但是，太短将搭接部分反力增大了，引起搭接部分吊臂的盖板或侧板局部失稳，同时，也使吊臂的间隙变形增大。因此搭接部分要根据实际经验和优化设计而定，一般为伸缩臂外伸长度的1/4—1/5（吊臂较长者取后者，较短者取前者，同步伸缩者可取后者）。 从而搭接长度为 在第i节臂退回后，除外露部分长度a外，在前节（i-1）节臂中的长度加上伸出后仍在前节臂中的那部分搭接长度。第i节臂插在前节臂的长度为（），设第i节臂的结构长度为，则
（汽车行业）汽车起重机液压 系统毕业设计
目录 前言 (1) 1 绪论 (2) 1.1 汽车起重机概述 (2) 1.2 国外汽车起重机发展概况及发展趋势 (2) 1.2.1 国外汽车起重机发展概况 (2) 1.2.2 国外汽车起重机发展趋势 (4) 1.3 国内汽车起重机的发展概况和发展趋势 (5) 1.3.1 国内汽车起重机的发展概况 (5) 1.3.2 国内汽车起重机发展趋势 (6) 1.4 汽车起重机上液压系统的特点 (7) 1.5 汽车起重机液压系统的运用现状和发展趋势 (8) 1.6 课题意义和主要研究任务 (9) 2 QY25K汽车起重机工况分析 (10) 2.1 QY25K汽车起重机简介 (10) 2.2 QY25K汽车起重机液压系统组成及特点 (11) 2.2.1下车液压系统 (11) 2.2.2上车液压系统 (11) 2.3 QY25K汽车起重机的各组合、分配及控制 (12) 2.4 QY25K 汽车起重机的整机技术参数 (13) 2.5 QY25K汽车起重机的工作等级 (15) 2.6 典型工况分析及对系统要求 (16)
2.6.1伸缩机构的作业情况 (16) 2.6.2 副臂的作业情况 (16) 2.6.3 三个以上机构的组合作业情况 (16) 2.6.4 典型工况的确定 (16) 2.6.5 系统要求 (17) 2.7 QY25K汽车起重机主机的工况分析 (18) 2.7.1 运动分析 (18) 2.7.2 动力分析 (19) 2.7.3 液压马达的负载 (20) 3 QY25K汽车起重机液压系统设计 (22) 3.1 QY25K汽车起重机液压系统额定压力的确定 (22) 3.2 QY25K汽车起重机液压系统的基本回路设计 (22) 3.2.1 起升机构回路的设计 (22) 3.2.2 变幅、伸缩机构回路的设计 (23) 3.2.3 回转机构回路的设计 (24) 3.2.4 支腿机构回路的设计 (25) 3.3 液压系统的控制分析 (27) 3.3.1 负荷传感 (27) 3.3.2 恒功率控制 (28) 3.3 QY25K汽车起重机液压系统原理图 (29) 4 QY25K汽车起重机液压系统参数的计算 (30) 4.1 变幅机构 (30)
摘要 QY40型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。 本文还针对当前汽车起重机所采用的一项先进技术——电液比例控制技术，从原理、控制部件、回路控制、控制措施以及对汽车起重机的影响等进行专题研究。由此对电液比例控制技术在汽车起重机中的运用给以充分的肯定，对汽车起重机的发展前景有了很大的希望。 关键字: 汽车起重机液压系统高效节能性能参数电液比例
Abstract Model QY40 automobile crane hydraulic pressure systematic design this type hoist the most key one of the design process.This text analyses , demand to carry on the scheme to work out on this performance systematic in hydraulic pressure. Prove to its function and operation principle Have confirmed the basic structure of system every return circuit and main component tentatively According to giving the organization performance parameters and choice of carrying on the component of performance parameter of hydraulic pressure to calculate Through to the checking computations and generating heat to check of systematic function, in order to respond to the request that this hoist should reach This text, still to an advanced technology that the automobile crane adopts at present —Control technology of proportion of the electric liquid .Carry on the case study from principle , controlling part , return circuit controlling , control measure and impact on automobile crane ,etc. Therefore give the abundant affirmation to the application of the proportion of the electric liquid in the automobile crane of control technology The development prospect has very great hopes. key words:Crane truck Hydraulic pressure system Energy-efficient Performance parameter Proportion of the electric liquid
附件2 许昌学院本科毕业论文（设计）开题报告 学生姓名张彬彬学号0613090120 所在学院电信学院专业机械设计制造及其自动化 指导教师董永强职称副教授 论文题目起重机液压传动系统 填表说明： 选题的依据及意义： 汽车式起重机是把起重机安装安置在载重汽车底盘上的一种工程机械。最近几年来由于汽车载重功能和性能的水平不断提高，各种各样的特定的汽车底盘的应运而生，导致大吨位的汽车式起机不断的被生产出来。特别在近几年，中国汽车起重机有了迅速的发展。汽车起重机是以汽车底盘为基础的自行式设备，具有较高的行驶速度，可以与装运工具的汽车编队行驶，机动性能好；广泛用于建筑、货站及野外吊装作业等，可在冲击、振动、温度变化大的环境较差的条件下工作。因此，液压传动在现代机械工程领域得到广泛的应用。 毕业设计的基本思路 本课题主要针对汽车起重机的功能、组成和工作特点进行以下研究工作： 1）分析已有的汽车起重机，对液压元件进行选择。 2）对个工作机构液压回路进行设计，对各个回路的组成原理进行分析。 3）根据本液压系统工作参数和各个机构主要参数对液压系统进行设计计算。 4）对整个液压系统的验算及维护和检修。 参考文献 [1] 陈道南等编.《起重运输机械》. 冶金工业出版社, 1988年 [2] 陈道南、盛汉中.《起重机课程设计》.北京：冶金工业出版社，1983年 [3] 《通用机械》. 化学工业出版社,2004年 [4] 《机械设计手册》.机械工业出版社，2004年 [5] 《运输机械设计选用手册》.北京：化学工业出版社，1999年 [6] 起重机设计手册编写组编.《起重机设计手册》.机械工业出版社，1979年
从自卸车市场看液压油缸的发展 液压油缸是整个自卸车的核心工作元件之一，与控制阀、液压阀、液压油箱、液压泵、液压管路等共同构成工作系统。液压油缸的主要作用是通过举升车厢实现卸货功能。在自卸车卸货过程中，液压举升系统发挥着巨大的作用，随着自卸车整车重心的不断提高，其稳定性不断降低，液压举升系统质量的好坏直接关系到自卸车的安全性，还对自卸车的装载效率、工作效率、工作可靠性与维护成本产生一定影响。 自卸车的年产量占我国工程类专用车年产量的比重较大，随着用户需求的不断提升，自卸车的产品结构、质量和可靠性都在不断提高。作为自卸车的关键零部件，国内市场对液压油缸的需求正朝着自重轻型化、举升重型化以及系统集成化方向发展。 （1）与自卸车的市场需求量密切相关 众所周知，液压举升系统的市场需求量随自卸车一同起伏。因此，液压举升机构也应针对自卸车的发展趋势来进行相应的研究和市场开拓。 据了解，我国自卸车的市场需求量每年约为15万辆左右，其中重型自卸车的市场需求量约6万~8万辆，并且这一数字仍在继续增长，自卸车也正逐渐走向重型化。 自卸车的三大特点决定着自卸车及其配套件的生产和市场： 一，季节性强。上半年为自卸车的需求旺季，下半年则迅速转入淡季。据记者了解，尽管国内自卸车生产厂家众多，但企业目前的产能并不能满足旺季的需求，淡季时又因为没有市场需求而处于半停产状态。因此，国内虽然拥有众多的生产厂，自卸车的产量却一直处于供不应求的局面。对此，部分实力雄厚的企业正积极添置设备扩大产能，满足旺季时的市场需求。 二，自卸车更新的周期比较短，大多两年就更新一次，大量的二手自卸车的售后服务存在较大问题。 三，自卸车市场具有很强的地域性，它往往集中在内蒙、京津塘、山西等矿产资源丰富、基础设施建设项目较多的地区。 与其他专用汽车不同，自卸车的订单通常由主机厂获得，通过大委改获得订单是专用车企业的主要渠道，即主机厂得到订单之后再下发到各个改装厂进行改装。相比较而言，小委改的量要少得多。（小委改是指经销商与用户签单后再交由改装厂改装的一种方式。）因此，主机厂通常将订单交由有实力的企业或者自己的下属企业改装，对配套厂来说，研究、跟踪主机厂的下游企业也相当重要。 据业内人士预测，2008年有一系列不利因素制约着自卸车的发展，比如国家从紧的货币政策、原材料涨价、燃油紧缺与潜在涨价的危机、发动机排放标准的升级、运输市场的不规范以及国家投资项目的减少等等，这些因素都制约着整个自卸车的消费链，影响自卸车及相关产业的需求。因此，今年的自卸车市场预计会有所下滑。 （2）自卸车的结构决定着液压油缸技术的方向 影响自卸车的因素同样也影响着液压举升机构，在液压系统包括液压油缸的发展过程中，自卸车自身结构的不断优化对提升液压油缸的质量起到了推动作用。 据记者了解，我国早期的自卸车车型受日系自卸车的影响较大，大多采用中顶自卸。上个世纪九十年代中后期，在进口欧美品牌的重型自卸车的带动下，国内斯太尔系与北奔重型自卸车开始逐步采

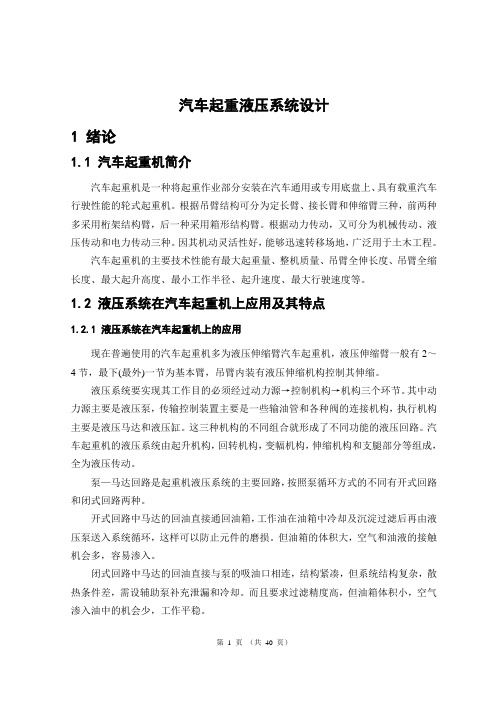

汽车起重液压系统设计 1 绪论 1.1 汽车起重机简介 汽车起重机是一种将起重作业部分安装在汽车通用或专用底盘上、具有载重汽车行驶性能的轮式起重机。根据吊臂结构可分为定长臂、接长臂和伸缩臂三种，前两种多采用桁架结构臂，后一种采用箱形结构臂。根据动力传动，又可分为机械传动、液压传动和电力传动三种。因其机动灵活性好，能够迅速转移场地，广泛用于土木工程。 汽车起重机的主要技术性能有最大起重量、整机质量、吊臂全伸长度、吊臂全缩长度、最大起升高度、最小工作半径、起升速度、最大行驶速度等。 1.2 液压系统在汽车起重机上应用及其特点 1.2.1 液压系统在汽车起重机上的应用 现在普遍使用的汽车起重机多为液压伸缩臂汽车起重机，液压伸缩臂一般有2～4节，最下(最外)一节为基本臂，吊臂内装有液压伸缩机构控制其伸缩。 液压系统要实现其工作目的必须经过动力源→控制机构→机构三个环节。其中动力源主要是液压泵，传输控制装置主要是一些输油管和各种阀的连接机构，执行机构主要是液压马达和液压缸。这三种机构的不同组合就形成了不同功能的液压回路。汽车起重机的液压系统由起升机构，回转机构，变幅机构，伸缩机构和支腿部分等组成，全为液压传动。 泵—马达回路是起重机液压系统的主要回路，按照泵循环方式的不同有开式回路和闭式回路两种。 开式回路中马达的回油直接通回油箱，工作油在油箱中冷却及沉淀过滤后再由液压泵送入系统循环，这样可以防止元件的磨损。但油箱的体积大，空气和油液的接触机会多，容易渗入。 闭式回路中马达的回油直接与泵的吸油口相连，结构紧凑，但系统结构复杂，散热条件差，需设辅助泵补充泄漏和冷却。而且要求过滤精度高，但油箱体积小，空气渗入油中的机会少，工作平稳。
液压系统设计项目 汽车起重机液压系统设计 项目目标：1能够理解单向阀的类型、结构工作原理。 2、理解单向阀的用途 3、能进行锁紧回路的油路分析 4、应用液压仿真软件模拟运行动作 实训步骤：1、采用仿真软件机床液压系统原理图 2、手动控制模拟吊车液压系统工作状态 3、分析动作液压回路的工作情况，如；压力、流量等。 项目要求： 在吊装机液压系统中，要求执行元件在停止运动时不受外界影响而发生漂移或窜动，也就是要求液压缸或活塞杆能可靠地停留在行程的任意位置上。应选用何种液压元件来实现这一功能呢?在实际应用中常用单向阀或液控单向阀来实现这个动作要求 项目分析： 通过学习，我们知道液压传动系统中执行机构(液压缸或活塞杆)的运动是依靠换向阀来控制的，而换向阀的阀芯和阀体间总是存在着间隙，这就造成了换向阀内部的泄漏。若要求执行机构在停止运动时不受外界的影响，仅依靠换向阀是不能保证的，这时就要利用单向阀来控制液压油的流动，从而可靠地使控制执行元件能停在某处而不受外界影响。 该任务中，吊装机液压系统对执行机构的来回运动过程中停止位置要求较高，其本质就是对执行机构进行锁紧，使之不动，这种起锁紧作用的回路称为锁紧回路。图所示便是采用液控单向阀的锁紧回路。换向阀左位工作时，压力油经左液控单向阀进入液压缸左腔，同时将右液控单向阀打开，使液压缸右腔油液能流回油箱，液压缸活塞向右运动；反之，当换向阀右位工作时，压力油进入液压缸右腔并将左液控单向阀立即关闭，活塞停止运动。为了保证中位锁紧可靠换向阀宜采用H型或Y型。由于液控单向阀的密封性能很好，从而能使执行元件长期
锁紧。这种锁紧回路主要用于汽车起重机的支腿油路和矿山机械中液压支架的油路。 液压系统图 图1为汽车液压吊车支腿液压系统原理图 图2为汽车液压吊车起重液压系统原理图
自卸汽车液压举升系统的设计改进 就自卸汽车的二位二通举升系统进行了一定的剖析, 指出了二位二通举升 系统存在着车箱自行举升的隐患, 提出了设计上的改进思路和方法。笔者也有与之不同的设计思路和做法。 1 取力器故障分析 针对自卸汽车车箱自行举升的问题, 在对一些故障车型进行分析之后发现, 引起车箱自行举升的原因有多种可能。一是用户在非卸料工作状态的情况下忘记关闭取力器开关, 导致取力器齿轮啮合带动齿轮油泵工作。第二种情况是取力器发生故障, 即退不下档( 取力器齿轮长期与变速箱齿轮啮合后带动齿轮油泵长时间运转) 。此故障的原因一般由以下几方面造成: 取力器操纵管路漏气; 取力器操纵气缸各部位纸垫破损; 取力器拨叉止动螺钉松脱或拧断; 取力器拨叉脱出啮合齿套叉槽; 变速箱中间轴损坏。取力器发生故障往往是车箱自行举升的主要原因, 只要车辆变速箱运转, 取力器齿轮就会开始工作, 从而带动齿轮油泵运转。如果此时自卸车液压系统有故障或存在设计上的缺陷, 车箱便有自行举升的可能。 2 二位二通液压举升系统分析 对于二位二通液压举升系统存在的问题, 文献[1]已经阐述的较为透彻。二位二通换向阀是马勒里式举升结构( T式举升机构) 中大量采用的液压系统部件, 因其具有成本低、安装管路少、结构简单、质量可靠、维修简便等优点, 深得用户推崇, 故而许多改装企业.在T式举升机构上均选用此元件, 液压原理见图1。该结构与文献[1]介绍的系统原理略有不同。文献[1]采用的是气控二位二通换向阀; 本举升机构中用的是手控二位二通换向转阀, 阀的开口大小可由用户随意调整, 车箱下降的速度则可根据用户的需要调整, 因而操作简单、便捷。但此结构确也存在备压高的现象, 不过备压高并不是主要问题。因为该液压系统已被广大客户认可, 并得到了普遍应用, 但存在的问题还需要从设计、工艺等方面来加以解决, 例如附
叉车液压系统设计
液压课程设计 设计说明书 设计题目:叉车液压系统设计 机械工程学院 机械维修及检测技术教育专业 机检3333班 设计者: 指导教师： 12月27日
课程设计任务书 机械工程学院机检班学生 课程设计课题：叉车液压系统设计 一、课程设计工作日自年 12 月 23 日至年 12 月 27 日 二、同组学生 三、课程设计任务要求（包括课题来源、类型、目的和意义、基 本要求、完成时间、主要参考资料等）： 1．目的： (1)巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法； (2)正确合理地确定执行机构，运用液压基本回路组合成满足基本性能要求的、高效的液压系统； (3)熟悉并运用有关国家标准、设计手册和产品样本等技术资料。 2．设计参数： 叉车是一种起重运输机械，它能垂直或水平地搬运货物。请设计一台X吨叉车液压系统的原理图。该叉车的动作要求是：货叉提升抬起重物，放下重物；起重架倾斜、回位，在货叉有重物的情况下，货叉能在其行程的任何位置停住，且不下滑。提升油缸经过链条－动滑轮使货叉起升，使货叉下降靠自重回位。为了使货物在货叉上放置角度合适，有一对倾斜缸能够使起重架前后倾斜。已知条件：货叉起升速度 V，下降速度最高不超过2V， 1
加、减速时间为t，提升油缸行程L，额定载荷G。倾斜缸由两个单杠液压缸组成，它们的尺寸已知。液压缸在停止位置时系统卸荷。 3．设计要求： (1) 对提升液压缸进行工况分析,绘制工况图，确定提升尺寸； (2) 拟定叉车起重系统的液压系统原理图； (3) 计算液压系统，选择标准液压元件； (4) 对上述液压系统中的提升液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的1－2非标零件进行零件图的设计。 4．主要参考资料： [1] 许福玲.液压与气压传动.北京：机械工业出版社， .08 [2] 陈奎生．液压与气压传动．武汉：武汉理工大学出版社， .8 [3] 朱福元．液压系统设计简明手册．北京：机械工业出版

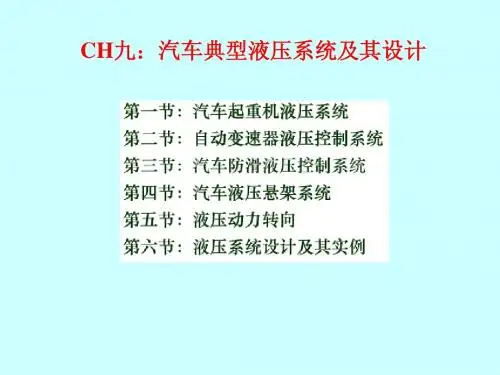

第四节汽车起重机液压系统 一、概述 汽车起重机是一种使用广泛的工程机械，这种机械能以较快速度行走，机动性好、适应性强、自备动力不需要配备电源、能在野外作业、操作简便灵活，因此在交通运输、城建、消防、大型物料场、基建、急救等领域得到了广泛的使用。在汽车起重机上采用液压起重技术，具有承载能力大，可在有冲击、振动和环境较差的条件下工作。由于系统执行元件需要完成的动作较为简单，位置精度要求较低，所以，系统以手动操纵为主，对于起重机械液压系统，设计中确保工作可靠与安全最为重要。 汽车起重机是用相配套的载重汽车为基本部分，在其上添加相应的起重功能部件，组成完整汽车起重机，并且利用汽车自备的动力作为起重机的液压系统动力；起重机工作时，汽车的轮胎不受力，依靠四条液压支撑腿将整个汽车抬起来，并将起重机的各个部分展开，进行起重作业；当需要转移起重作业现场时，需要将起重机的各个部分收回到汽车上，使汽车恢复到车辆运输功能状态，进行转移。一般的汽车起重机在功能上有以下要求 1)整机能方便的随汽车转移，满足其野外作业机动、灵活、不需要配备电源的要求； 2)当进行起重作业时支腿机构能将整车抬起，使汽车所有轮胎离地，免受起重载荷的直接作用，且液压支腿的支撑状态能长时间保持位置不变，防止起吊重物时出现软腿现象； 3)在一定范围内能任意调整、平衡锁定起重臂长度和俯角，以满足不同起重作业要求； 4)使起重臂在3600以内能任意转动与锁定； 5)使起吊重物在一定速度范围内任意升降，并能在任意位置上能够负重停止，负重启动时不出现溜车现象。 图8-9所示为汽车起重机的结构原理图，它主要由如下五个部分构成 1)支腿装置起重作业时使汽车轮胎离开地面，架起整车，不使载荷压在轮胎上，并可调节整车的水平度，一般为四腿结构。 2)吊臂回转机构使吊臂实现3600任意回转，在任何位置能够锁定停止。 3)吊臂伸缩机构使吊臂在一定尺寸范围内可调，并能够定位，用以改变吊臂的工作长度。一般为3节或4节套筒伸缩结构。 4)吊臂变幅机构使吊臂在150－800之间角度任意可调，用以改变吊臂的倾角。 5)吊钩起降机构使重物在起吊范围内任意升降，并在任意位置负重停止，起吊和下降速度在一定范围内无级可调。 二、工作原理 Q2-8型汽车起重机是一种中小型起重机（最大起重能力8吨），该起重机液压系统如图8-10、产品照片组所示。这种起重机的作业操作，主要通过手动操纵来实现多缸各自动作。起重作业时一般为单个动作，少数情况下有两个缸的复合动作，为简化结构，系统采用一个液压泵给各执行元件串联供油方式。在轻载情况下，各串联的执行元件可任意组合，使几个执行元件同时动作，如伸缩和回转，或伸缩和变幅同时进行等。 汽车起重机液压系统中液压泵的动力，都是由汽车发动机通过装在底盘变速箱上的取力箱提供。液压泵为高压定量齿轮泵，由于发动机的转速可以通过油门人为调节控制，因此尽管是定排量泵，但其输出的流量可以在一定的范围内通过控制汽车油门开度的大小来人为控制，从而实现无级调速；该泵的额定压力为21MPa，排量为40min／r，额定转速为1500r／min；液压泵通过中心回转接头9、开关10和过滤器11从油箱吸油；输出的压力油经回转接头9、多路换向阀手动阀组l和2的操作，将压力油串联地输送到各执行元件，当起重机不工作时，液压系统处于卸荷状态。液压系统各部分工作的具体情况如下 1)支腿缸收放回路该汽车起重机的底盘前后各有两条支腿，通过机械机构可以使每一条支腿收起和放下。在每一条支腿上都装着一个液压缸，支腿的动作由液压缸驱动。两条前支腿和两条后支腿分别由多路换向阀1中的三位四通手动换向阀A和B控制其伸出或缩回。换向阀均采用M型中位机能，且油路采用串联方式。确保每条支腿伸出去的可靠性至关重要，因此每个液压缸均设有双向锁紧回路，以保证支腿被可靠地锁住，防止在起重作业时发生“软腿”现象或行车过程中支腿自行滑落。此时系统中油液的流动情况为 前支腿 进油路取力箱→液压泵→多路换向阀1中的阀A→两个前支腿缸进油腔； 回油路两个前支腿缸回油腔→多路换向阀1中的阀A→阀B中位→旋转接头9→多路换向阀2中阀C、D、E、F的中位→旋转接头9→油箱。 后支腿 进油路取力箱→液压泵→多路换向阀1中的阀A的中位→阀B→两个后支腿缸进油腔； 回油路两个后支腿缸回油腔→多路换向阀1中的阀A的中位→阀B→旋转接头9→多路换向阀2中阀C、D、E、F的中位→旋转接头9→油箱。
目录 1 安装油缸 (2) 1.1油缸安装的总体要求 (2) 1.2 安装油缸支撑梁 (3) 1.2.1油缸支撑梁的要求 (3) 1.2.2安装油缸支撑梁 (3) 1.3 安装底盘支架 (3) 1.4 油缸与底盘支架的连接 (4) 1.4.1 吊装油缸 (4) 1.4.2安全事项 (4) 1.5 油缸与厢体的连接 (4) 2.齿轮泵安装 (5) 2.1 齿轮泵安装示意图 (5) 2.2 油泵管路连接示意图 (5) 3 安装液压油箱及附件 (6) 3.1 安装油箱 (6) 3.2 安装油箱附件 (6) 3.3安装空气滤清器和回油滤清器 (6) 4 安装举升阀 (7) 4.1 举升阀连接 (7) 5 气控阀安装 (8) 5.1 气控阀的连接 (8) 5.2 气控阀安装的注意事项 (8) 6 限位阀安装 (9) 6.1 固定方式 (9) 6.2 安装方式： (9) 6.2.1 限位阀安装在油缸上 (9) 6.2.2 限位阀安装在支架上 (10) 6.3 限位阀的连接 (10) 6.4 限位阀调节步骤 (10) 7 油管和接头的安装 (11) 7.1高压油管的标准安装方法 (11) 7.2 低压油管的标准安装方法 (11) 7.3 管接头 (12) 8 最终检查 (12) 9 油缸喷漆 (12) 10整车液压系统检测及调试 (12) 10.1 检查液压系统 (12) 10.2 测试液压系统 (13)
自卸车液压系统的安装 1 安装油缸 1.1油缸安装的总体要求 ●油缸的安装位置取决于实际应用条件或车辆的安全和额定载荷。 ● 油缸的应用要求(举升能力和举升角度)取决于车辆的轴荷分配和厢体的外形(如后悬、厢体长度、厢体高度、旋转点等)。 ● 车辆的轴荷分配取决于当地法规或汽车制造商提供的技术参数。 ● 额定举升重量=厢体容积（长×宽×高）×货物比重+厢体自重＋5%超载重量。 ● 其他可能影响安装位置的因素如图1所示： ①驾驶室间隙——确保油缸与驾驶室间留有足够空间，以便于驾驶室的翻转、举升过程中厢体的运动及安装区域内可接触到其它部件。 ②旋转空间——在举升过程中油缸会围绕其下支架旋转，请确保在油缸、驾驶室及变速箱周围留有足够空间。 ③末级缸筒间隙——检查油缸顶起后油缸缸筒与车厢前端是否留有至少50mm的间隙。 ④维护空间——确保留有适度空间以便在安装及维护过程中使用工具、连接软管等等。 ⑤以一定角度（相对于厢体）安装的FC型油缸在举升过程中将会摆向厢体。确保整个举升过程中油缸与车厢前端留有足够间隙（至少50mm）。 图1 注意: ● 安装时，油缸与铅垂线间角度（前后方向）不超过10度； ● 安装油缸时应保证未节缸筒（最细的一节缸）伸出最小为15mm，最大不超过50mm长度；（参数表中提及的油缸闭合长度已包含20mm的伸出长度） ● 如果要使用限位阀或其他行程控制装置，必须使前置油缸留有150mm的行程用于触发该装置。
中南林业科技大学 交通运输与物流学院 《汽车液压与气压传动》 课程设计 课题名称：专用钻床的液压分析 专业班级： 12级交通运输3班 学生：宋宇 学号： 20121009 指导教师：周源 2014年5月10日
设计任务书 （一）设计课题和原始数据 11、试设计一专用钻床的液压系统，要求完成“快进-工作-快退-停止（卸荷）”的工作循环。 已知：切削阻力为13412N，运动部件自重为5390N，快进行程为300mm，工进行程为100mm，快进，快退运动速度为4.5m/min,工进速度为60-1000mm/min，加速和减速时间为△t=0.2s,机床采用平导轨，摩擦系数为Fs=0.2,Fd=0.1 （二）系统设计要求 1.夹紧后在工作中如突然停电时，要保证安全可靠，当主油路压力瞬时下降时，夹紧缸保持夹紧力； 2.快进转工进时要平稳可靠； 3.钻削是速度平稳，不受外载干扰，孔钻透时不前冲。 （三）最后提交容（电子稿和打印稿各一份） 1.设计说明书一份 2.液压系统原理图（A3） 3.液压缸结构图（A3）
目录 课程设计任务书 (1) 一、液压与气压传动设计任务 1.1设计题目及要求 (3) 1.2设计目的 (3) 1.3设计步骤和容 (3) 二、工况分析 2.1动作要求分析 (3) 2.2负载分析 (4) 2.3负载图和速度图的绘制 (4) 2.4液压缸主要参数确定 (5) 三、液压系统方案设计 3.1确定液压泵类型及调速方式 (8) 3.2选用执行元件 (8) 3.3快速运动回路和速度换接回路 (8) 3.4换向回路的选择 (8) 3.5定位夹紧回路的选择 (8) 3.6动作换接的控制方式选择 (8) 3.7液压基本回路的组成 (9) 3.8液压元件的选择 (11) 四、验算性能完成设计 (12) 五、小结 (16) 参考书目 (18)
油路及性能分析 姓名：张汉新班级：动力909 1)支腿缸收放回路该汽车起重机的底盘前后各有两条支腿，通过机械机构可以使每一条支腿收起和放下。在每一条支腿上都装着一个液压缸，支腿的动作由液压缸驱动。两条前支腿和两条后支腿分别由多路换向阀1中的三位四通手动换向阀A和B控制其伸出或缩回。换向阀均采用M型中位机能，且油路采用串联方式。确保每条支腿伸出去的可靠性至关重要，因此每个液压缸均设有双向锁紧回路，以保证支腿被可靠地锁住，防止在起重作业时发生“软腿”现象或行车过程中支腿自行滑落。此时系统中油液的流动情况为 前支腿 进油路取力箱→液压泵→多路换向阀1中的阀A→两个前支腿缸进油腔； 回油路两个前支腿缸回油腔→多路换向阀1中的阀A→阀B中位→旋转接头9→多路换向阀2中阀C、D、E、F的中位→旋转接头9→油箱。 后支腿 进油路取力箱→液压泵→多路换向阀1中的阀A的中位→阀B→两个后支腿缸进油腔； 回油路两个后支腿缸回油腔→多路换向阀1中的阀A的中位→阀B→旋转接头9→多路换向阀2中阀C、D、E、F的中位→旋转接头9→油箱。 2)吊臂回转回路吊臂回转机构采用液压马达作为执行元件。液压马达通过蜗轮蜗杆减速箱和一对内啮合的齿轮传动来驱动转盘回转。由于转盘转速较低，每分钟仅为1-3转，故液压马达的转速也不高，因此没有必要设置液压马达制动回路。系统中用多路换向阀2中的一个三位四通手动换向阀C来控制转盘正、反转和锁定不动三种工况。此时系统中油液的流动情况为 进油路取力箱→液压泵→多路换向阀1中的阀A、阀B中位→旋转接头9→多路换向阀2中的阀C→回转液压马达进油腔； 回油路回转液压马达回油腔→多路换向阀2中的阀C→多路换向阀2中的阀D、E、F的中位→旋转接头9→油箱。 3)伸缩回路起重机的吊臂由基本臂和伸缩臂组成，伸缩臂套在基本臂之中，用一个由三位四通手动换向阀D控制的伸缩液压缸来驱动吊臂的伸出和缩回。为防止因自重而使吊臂下落，油路中设有平衡回路。此时系统中油液的流动情况为 进油路取力箱→液压泵→多路换向阀1中的阀A、阀B中位→旋转接头9→多路换向阀2中的阀C中位→换向阀D→伸缩缸进油腔； 回油路伸缩缸回油腔→多路换向阀2中的阀D→多路换向阀2中的阀E、F 的中位→旋转接头9→油箱。
自卸汽车液压系统技术条件 （征求意见稿） 编制说明 1、任务来源 根据海沃机械（扬州）有限公司的申请，全国汽车标准化技术委员会专用汽车分技术委员会秘书处将申请申报国家发改委，计划项目编号：2006-8，同意海沃机械（扬州）有限公司起草自卸汽车液压系统技术。 2、主要工作过程 2006年6月接到标准的制定通知后，标准起草人收集国外和国内的相关标准及本行业的实际使用情况，确定了标准的整体框架，于2007年10月完成初稿，经过初步讨论，于2007年11月完成征求意见稿，于2007年12 月发往全国汽车标准化技术委员会专用汽车分技术委员会秘书处，并在其挂靠单位汉阳汽车研究所和全国汽车标准化技术委员会的网站向全行业公开征求意见。 3、标准制定的目的 随着国民经济的飞速发展，国家投入的基础设施力度加大，带动大批民营企业投入到基础设施的建设中，在市场经济的推动下，大批生产企业投入自卸汽车的改装行业，特别是在前顶自卸汽车的理念引入到国内，对自卸汽车的市场推广更加起到了显著的促进作用，而自卸汽车的核心部分是提供动力和控制自卸汽车装卸工作的液压系统，为了使自卸汽车向健康安全的方向发展，特别是在自卸汽车的载重量越来越大的发展趋势下，制定自卸汽车的液压系统标准来规范自卸汽车的生产和使用，合理引导市场是很有必要的。 4、标准制定的原则和依据 4．1 使制定的标准能与欧洲先进的自卸汽车液压系统同步，使我国自卸汽车液压系统赶上或超过世界先进水平，满足我国自卸汽车液压系统的开发、设计、生产和试验的需要，推动我国自卸汽车液压系统的迅速发展； 4．2 本标准的制定，其格式按照GB/T1.1-2000的规定，其内容根据国内外自卸汽车液压系统的技术水平、生产能力、试验手段和条件而制定的。 5、标准内容的说明 5．1 液压元件的确定
一：汽车起重机的工况分析 根据起重机试验规范，以及很多操作者的实际经验，可确定表的三种工况，作为轻型汽车起重机的典型工况。设计液压系统时要求各系统的动作能够满足这些工况要求。 二:汽车起重机对液压系统的要求 根据汽车起重机的典型工作状况对系统的要求主要反映在对以下几个液压回路的要求上。 1. 起升回路 （1）能方便的实现合分流方式转换，保证工作的高效安全。 （2）要求卷扬机构微动性好，起、制动平稳，重物停在空中任意位置能可靠制动，即二次下滑问题，以及二次下降时的重物或空钩下滑问题，即二次下降问题。 2. 回转回路 （1）具有独立工作能力。 （2）回转制动应兼有常闭制动和常开制动（可以自由滑转对中），两种情况。 3. 变幅回路 （1）带平衡阀并设有二次液控单向阀锁住保护装置。 （2）要求起落臂平稳，微动性好，变幅在任意允许幅值位置能可靠锁死。 （3）要求在有载荷情况下能微动。 （4）平衡阀应备有下腔压力传感器接口，作为力矩限制器检测星号源。
4. 伸缩回路 本机伸缩机构采用三节臂（含有两个液压缸），由于本机为轻型起重机为了使本机运用广泛，实现各节臂顺序伸缩。各节臂能按顺序伸缩，但不能实现同步伸缩。 5. 控制回路 （1）为了使操纵方便总体要求操纵手柄限制为两个。 （2）操纵元件必须具有45°方向操纵两个机构联动能力。 6. 支腿回路 （1）要求垂直支腿不泄漏，具有很强的自锁能力（不软腿）。 （2）要求前后组支腿可以进行单独调整。 （3）要求支腿能够承载最大起重时的压力，并且有足够的防倾翻力矩。 （4）起重机行走时不产生掉腿现象。 三：汽车起重机液压系统的工作原理总成 1支腿收放回路 由于汽车轮胎支撑能力有限，且为弹性变形体，作业时很不安全，故在起重作业前必须放下前、后支腿，用支腿承重使汽车轮胎架空。在行驶时又必须将支腿收起，轮胎着地。为此，在汽车的前、后两端各设置两条支腿，每条支腿均配置有液压缸。如图前支腿两个液压缸同时用一个三位四通手动换向阀7控制其收、放动作，而后支腿两个液压缸则用另一个三位四通手动换向阀11控制其收、放动作。为确保支腿能停放在任意位置并能可靠地锁住，在支腿液压缸的控制回路中设置了双向液压锁。 当三位四通手动换向阀7工作在右位时，前支腿放下，其油路为： 进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7右位→前支腿液压缸上腔。 回油路：前支腿液压缸下腔→液控单向阀→手动换向阀7右位→支腿回路安全阀→油箱。 当三位四通手动换向阀7工作在左位时，前支腿收回，其油路为： 进油路：过滤器2→液压泵3→手动换向阀5左位→手动换向阀7左位→前支腿液压缸下腔。 回油路：前支腿液压缸上腔→液控单向阀→手动换向阀7左位→支腿回路安全阀→油箱。
