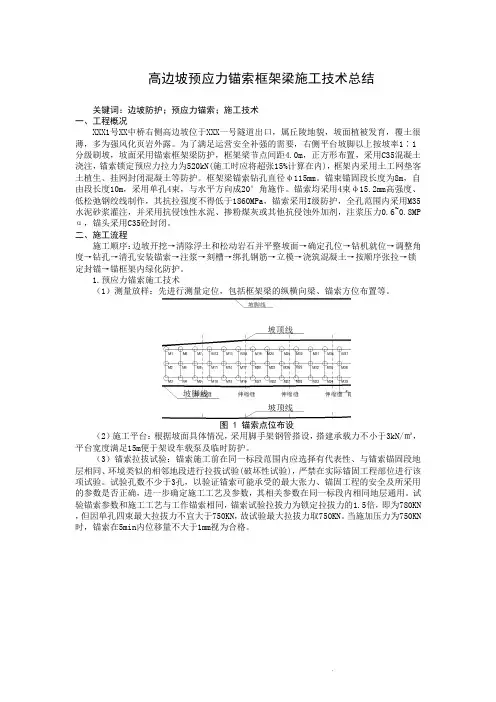

高边坡预应力锚索框架的应用施工与施工工艺摘要：预应力锚索架结构是高边坡支护加固最为常用的一种有效结构，也是对高边坡支护进行加固的重要方式，随着工程项目的迅速发展和施工需要，尤其在近几年内该结构方式逐渐广泛地运用于工程施工中。本文结合了工程中的实际情况，对预应力锚索架在高边坡的应用施工和施工工艺等一系列问题进行了探讨。
关键词：高边坡预应力锚索架应用施工施工工艺
预应力锚索架就是通常我们说的框架梁式预应力锚索，它主要是由地梁和锚索两个部分组成的，是利用预应力锚索发出的预应力将测定具有滑动性的岩体与稳固性好的岩体紧密地连接在一起，以达到提高岩层的抗滑力，使得边坡稳固。近年来，我国经济迅发展速带动了交通运输业的发展，刺激了交通运输业的繁华，使得公路建设更加紧锣密鼓地进行。由于部分地区的地质特征，因此许多地段的高边坡都需要加固，否则就会引发不同程度的灾害而导致经济损失，所以预应力锚索架这一技术便成了防止高边坡滑动的有效防治方法。
虽然这一结构方法在预防高边坡滑动具有很好的防控作用，但在很多方面依然存在缺陷，且隐藏的风险性高，并且现行技术也无法测定其效果，因此研究预应力锚索架在高边坡的应用施工以及施工工艺，具有一定的重要意义。
1 预应力锚索架的特点和工作原理
2.1 锚索的工作原理 锚索就是高挖方路段为了减少对原状土的挖方数量,保护生态环境而设计的一种特殊挡防结构。主要解决破裂面至土体临空面之间破裂土体的稳定。其作用原理是:依靠对锚索的张拉预应力,用锚具锁定在桩身上,锚索产生的反作用力通过桩身传递到破裂土体,使破裂土体在外力作用下稳定。锚索预应力一头靠锚固段承受,另一头靠桩身承受,中间穿过破裂土体。 2.2 预应力锚索在高边坡防护中有如下作用机理 (1)葫芦串机理:通过锚索进入山体,将破碎风化的孤立岩体串集在一起,象葫芦串一样形成整体,达到稳定。 (2)骨架机理:锚索进入山体与端头连接在一起,在整个边坡内外形成了钢骨架结构。 (3)组合机理:锚索孔内注入砂浆,将周边围岩组合在一起,形成一体。 3 锚索施工工艺及施工方法 第五章 施工方法及工艺要求 5.1操作平台的回填 因挡墙较高、 钻机体积较大所以采用渣土回填碾压长堤型操作平 台。可利用现场的挖方渣土回填，完工后清运至填方区。 5.2
锚索的施工 5.2.1 施工流程 施工准备→钻机就位→钻钻杆→校正孔位→调整角度→打开空压机→钻孔（接钻杆）→钻到设计深度→冲洗→制作、安装锚索→一次注浆→二次高压注浆→养护→安装锚索围檩→焊锚具→张拉锚索→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 5.2.2施工要点 1、材料 （1）预应力锚索使用的钢绞线符合《SL46-94》的规定，运输中防止磨损，其性能参数必须符合《预应力混凝土用钢绞线》的规定，同时对运达工地的每批钢绞线作100%的外观检查和10%的抽样拉力试验，抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。 （2）预应力锚索的锚具必须有厂家产品合格证书，并且应符合 国家关于钢材质量的规定。 （3）采用425R普通硅酸盐水泥，水泥质量应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定。过期、变质水泥不得使用。 （4）水、砂的质量必须满足《水工混凝土施工规范》（SDJ207-82 ）有关条款的规定。 2、钻孔 在操作平台上铺设木楞及模板，作为钻机的安装平台，模板与脚
锚杆框架梁高边坡施工方案 1. 编制依据 2. 工程概况 3. 施工准备 3.1 机械配备 拟投入的主要施工机械设备表
4. 边坡开挖施工工艺 4.1 主要施工方法 根据现场地形可采取两种开挖方案：平缓地形施工/陡峭地形施工 4.1.1平缓地形施工 挖方地段沿线纵向相对地形较平缓，可采用挖掘机配自卸汽车从高至低一层一层往下开挖，每层开挖深度控制在3-4m为最佳。沿路线方向开便道，便道纵坡应保证自卸汽车空车在正常情况下能顺利爬到坡顶，同时因地制宜考虑错车处。 4.1.2 陡峭地形施工 若开挖地段沿线方向相对地形太陡，便道无法成型，则利用挖机开挖。本合同段YK136+180~+250段地形陡峭则采用挖机开挖，因临河边滩涂，直接用挖机抛甩碴料至边坡底，再在坡底用出碴车将碴料运走。 4.2 石方开挖 路堑石方开挖采用松动控制爆破和光面爆破相结合的方案进行施工：半填半挖路段先挖浅地段，再挖深地段；风化层和松软岩部位，先用大马力推土机松动，
对于无法松动的部分，实施松动爆破；风化层和松软岩地段的边坡用人工配合挖掘机清刷，岩石地段用预留光爆层实施光面爆破；石方装车用挖掘机或装载机，运输用载重自卸汽车。 4.2.1 路堑石方开挖施工措施 4.2.1.1 施工前，将爆破器材的存放地点、数量、警卫、收发、安全措施及施工方案编制报告，并在爆破器进入工地28天前报监理工程师审批，同时将运入路线和时间报有关部门批准。 4.2.1.2 爆破作业人员必须经指定的部门培训，考试合格后持证上岗。 4.2.1.3 在确定的爆破危险区边界设置明显的标志，建立警戒线、警戒信号，在危险区入口或附近道路设置标志并派专人看守，防止人、畜、公路设施等受到危害和损失。 4.2.1.4 对靠近构筑物处的石方爆破要采取松动爆破，同时采取安全防护措施。采用炮被对炮眼进行覆盖防护，炮被用废旧的轮胎剪成条状，编织后用铁丝绑扎。炮被覆盖的方法是：在起爆山体的炮眼表面覆盖炮被，每块炮被四角用粗铁丝拽拉固定在稳定的物体上,防止飞石。 4.2.1.5 爆破检查：爆破之后，暂不要解除警戒，要到现场查看，发现哑炮应及时处理。 4.2.1.6 对比较松软的岩石采用推土机、挖掘机松动开挖，对比较坚硬的岩石采用钻爆法施工。
预应力锚索施工工艺及 方法 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
预应力锚索施工工艺及方法 预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。预应力锚索（杆）施工工艺流程见图。 ⑴锚孔测放 过±20mm ⑵钻孔设备 差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力～），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压～）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔设置一个对中支架，使锚索居中，自由端每隔用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试
高速公路第5合同段 （K148+400～148+600）预应力锚固案方施工技术
目录 一、工程概况 二、编织依据 三、施工准备 1、施工组织机构 2、施工人员安排 3、机械设备、试验检测及测量仪器配置 4、施工临时场地建设 5、测量准备工作 6、施工详图 7、原材料准备 8、试验 9、技术交底 四、施工计划． 1、施工总体安排
2、平面布置图 3、锚体图 五、施工阶段 1、施工程序 2、施工工艺 3、施工方法 六、工序报验 七、质量控制措施 八、安全生产保证措施 九、环保措施 十、文明施工 十一、附录（检验申请表） 高速公路第5合同段特殊路基边坡 K148+400～K148+600段锚固施工技术方案 一、工程概况 1、设计情况 148+400～148+600特殊路基锚固边坡段，设四到六级边坡、每级坡高10m。二、 三、四级边坡为锚杆加固，五、六级边坡为锚索加固。每级边坡坡率均设为1∶ 0.75。待每级边坡开挖至设计坡率后，锚杆加固采用Φ32高强度精轧螺纹钢筋预应力锚杆框架护坡，每孔施加预应力为250KN。锚索加固采用直径Φj15.24无粘结钢绞线，强度为1860Mpa（270级），每孔施加预应力1200KN。砼框架内采用客土植被护坡。 2、主要工程数量见表1〈主要工程数量表〉
表1主要工程数量表 j15.2无3锚Ⅰ级钢Ⅱ级钢C2M7.浆片() ) 凝k(kg(结钢绞线k k 预应力锚 预应力锚杆 3、工程地质情况 本挖方边坡主要分布在三叠系嘉陵江组薄层夹中厚层灰岩中，岩层倾角方向与路基边坡方向相同，岩层倾向与坡面倾向小角度相交（约15度），岩层倾角（约36度）小于边坡角，边坡属于硬岩中倾顺向坡。边坡表层为强风化破碎层。岩层间存在较软弱的岩层面或夹层，在路基切挖坡角后，在降雨（尤其是在长时间连续降雨）的作用下，雨水的大量渗入，会大大降低软弱夹层岩土的力学强度，使边坡岩体沿软弱夹层面顺层向下滑动，导致边坡失稳。 在K148+380～K148+440段有部分风化严重的泥质灰岩出露，并沿路线前进方向深入到K148+500处。该类岩石其岩性软弱，岩质松软，耐风化及耐水能力差，岩体风化层厚度较大，力学强度低。在自然状态下易成散体状，自然边坡坡体稳定性较差，遇水易软化或泥化而构成软弱面，在路基开挖（边坡形态的改变、工程荷载、振动等）后导致路堑边坡失稳。． 二、编制依据 1、 (K148+400～K1148+600)边坡设计图，边坡锚固防护设计图； 2、《监理实施细则》； 3、施工组织设计； 4、技术规范质评标准：《公路工程质量检验评定标准》（JTG F80/1-2004）；《混凝土结构设计规范》(GBJ10-89)；《混凝土结构工程施工及验收规范》 （GB50204-92）；《土层锚杆设计与施工规范》（CECS22:90）；《水利水电工程预应力锚索施工技术规范》（DL/T5083-2004）；《锚杆喷射混凝土支护技术规范》（GB50086-2001）；《预应力混凝土用钢绞线》GB5224-85。 三、施工准备 1、施工组织机构 结合本段边坡工点地质条件复杂的特点，为了优质、高效地完成预应力锚固边坡的施工任务，按照精干管理层，强化作业层的原则，成立5标三工区，负责完成该段边坡锚固施工任务。工区主要职能是按照合同规定及业主、监理工程师的指示，按计划进行有序地组织边坡施工。横向负责对外与业主、监理工程师及地方政府保持联系，建立良好的关系，保证创造一个良好的外部施工条件，服务于生产；纵向对生产各小组成员进行有效和及时的调度和协调，以确保对工程进度、工程质量和工程成本进行有效地控制。 三工区组织机构见图1〈组织机构图〉。 2、施工人员安排 根据施工现场具体情况，我工区组织专业施工班组进行施工，施工班组和施工人员安排详见表2〈施工投入人员一览表〉。 3、机械设备、试验检测及测量仪器配置情况 主要机械设备已全部到场，机械设备已全面检修与保养，可正式投入生产。
惠大疏港高速公路A07合同段（K33+100～K44+400） 锚杆框架梁护坡 施 工 方 案
北京城建远东建设投资集团有限公司惠大疏港高速公路A07合同段项目经理部
目录 一、编制依据 (1) 二、编制原则 (1) 三、工程概况 (1) 四、施工准备 (2) （一）、施工放样情况 (2) （二）、原材料进场、试验情况 (3) （三）、人员、机械设备配置 (4) 五、锚杆框架梁施工工艺及方法 (5) （一）、施工方法 (5) 六、施工注意事项 (15) 七、质量控制 (16) （一）、质量保证体系 (16) （二）、保证工程质量的主要措施 (17) （三）、建立工程质量保证制度 (17) （四）、主要工程项目施工质量保证措施 (18) 八、文明施工 (19) 九、安全防护措施 (21) 十、附图或附表 (21) （一）、锚杆框架梁施工工艺流程 (21) （二）、质量管理控制小组框图 (21) （三）、安全文明施工管理小组框图 (21)
一、编制依据 （一）、锚杆喷射混凝土支护技术规范（GB 50086-2001） （二）、建筑边坡工程技术规范（GB 50330-2002） （三）、公路路基施工技术规范（JTG F10-2006） （四）、钢筋混凝土用钢第二部分热轧带肋钢筋 (GB1499-2-2007) （五）、两阶段施工图设计 二、编制原则 （一）、严格执行基本建设程序和施工程序； （二）、采用先进施工技术，科学组织施工，优化施工方案，确保质量、工期； （三）、采取切实可行措施、合理配置资源，降低工程成本； （四）、满足环境保护要求。 三、工程概况 本合同段为惠州-澳头高速公路（S23）是惠州高速公路网规划的“纵二”路线。处于惠城至淡水、大亚湾南北大通道内，也是惠州城镇经济发展的主轴线，本合同段为土建标第7合同段，起点桩号为
预应力锚索施工工艺措施 预应力锚索支护一般分为自由式单孔多锚头防腐型预应力锚索(对穿预应力锚索)和普通预应力锚索两种。预应力锚索的施工一般分为施工准备、钻孔、锚索制作、锚索安装、锚墩浇筑（对穿锚索施工）、注浆、锚墩浇筑、张拉锁定和封锚等几个步骤，具体工艺措施如下： 一、施工准备 锚索施工前应完成材料、现场试验、施工设备、测量放线及其它等一系列的施工准备。 1、材料 预应力锚索一般使用的钢绞线采用高强度（1860MPa）低松弛无粘结钢绞线，其性能指标应符合GB/T5224-1995和ASTMA416-98的规定。钢绞线在运输中应防止磨损。预应力锚索所使用的未镀锌的钢绞线应采取防腐措施。所有上述材料均应有出厂合格证书和标牌，经监理人检查合格后方可使用。每批预应力钢绞线均应有材质成份的质量证明书，承包人应按监理人的指示按GB/T5224-1995的规定，对预应力钢绞线抽样进行力学性能试验，并应将试验成果报送监理人。运输和贮存：在运输中应防止磨损和免受雨淋、湿气或腐蚀性介质的侵蚀。存贮期间应架空堆放，如储存时间过长，对未镀锌的钢绞线应使用乳化防锈剂喷涂表面。自由式单孔多锚头防腐型预应力锚头静载锚固性能指标为：极限拉应力≥262KN时，其静载锚固性能应符合GB/T14370-2000的规定（即锚固系数ha≥0.95，总应变εapv≥2.8％），并应具备良好的防腐性能。 水泥采用标号一般不低于P.O42.5的普通硅酸盐水泥；水泥砂浆标号满足设计图纸要求；砂采用最大粒径不大于2.5mm的中细砂；速凝剂和其它外加剂符合施工图纸要求，并不得含有对锚索产生腐蚀作用的成分。 2、现场试验 锚索施工应按《规范》SL46-94、DL/T5083-2004要求先进行现场试验，检验施工工艺和测试张拉锁定后应力衰变规律，提拱超张拉或补偿张拉依据，以便指导正常施工。通过室内试验，结合设计图纸要求，筛选2～3种砂浆、外锚墩混凝土配合比并编写试验大纲报批进行生产性试验；对张拉机具、设备和仪表进行配套率定，报监理人审批；根据监理人指令，选择有代表性的锚索进行现场生产性试验；整理试验报告报送监理、设计单位审批。 3、施工设备 施工前42天，向监理人提交一份包含锚固张拉的机具、设备和仪器配置以及锚固程序和方法的施工工艺报告，报送监理人审批。张拉设备、机具和仪表进行成套标定，报监理人审批，并按标定结果配套进行使用。
峡江水利枢纽工程 预应力锚索及锚喷施工技术要求 江西省水利规划设计院 二○一0年十一月
核定: 审查: 校核：编写:
目录 1 总则 (2) 2 材料 (4) 3 造孔 (5) 4 预应力锚索施工 (6) 5锚喷施工 (11) 6 质量控制与验收 (13)
1 总则 1.1 本施工技术要求适用于峡江水利枢纽工程枢纽预应力锚索、喷锚支护的施工。本工程锚索为粘结式预应力锚索，锚杆为全长粘结水泥砂浆式锚杆。 1.2 承包人应按照施工图纸和本技术要求，结合现场特点和承包人的实际情况编制施工技术措施（细则）和实施计划，报监理人批准。 1.3 承包人要建立健全施工质量控制程序，切实把好质量关。承包人应严格执行“三检”制度，作好交班检查与工序检查，坚持“上一道工序三检合格并经监理人终检复核后才能进入下一道工序施工”的原则。 1.4在边坡喷锚支护实施以前，其基础面应清理整修达到验收标准，经监理人批准后方可实施喷锚支护。 1.5 边坡预应力锚索施工顺序： 锚束制作→检验┐ ├→下索→锚固段灌浆→锚墩浇筑→张拉、锁定→张拉段灌浆→外锚头保护。 造孔→检验（倾 角、方位）┘ 1.6 喷锚支护的施工程序为： 锚杆造孔→清孔→注浆→插锚杆（或插锚杆→注浆）→挂网→喷混凝土，或锚杆造孔→清孔→注浆→插锚杆（或插锚杆→注浆）→喷第1层混凝土→挂网→喷第2层混凝土。 上述每道工序均需经过检查后方可进行下道工序的施工。 1.7 发包人组织的各种材料及承包人经批准外购的材料均应有出厂检验证明和品质试验报告。在进场入库后尚应按有关规程规范的要求抽样检验，经监理人审核批准后方能使用。承包人应详细记录每批材料的使用部位、用量等情况。 1.8边坡支护施工技术性较强，技术难度较大，施工环境和条件复杂，施工时应采取必要的安全防护措施。特别是锚索入孔、张拉施工时应注意安全，防止意外事故的发生。 1.9本技术要求中的未尽事宜，参照下列标准执行，并报监理人批准。 《水电工程预应力锚固设计规范》DL5176-2003； 《水电水利工程预应力锚索施工规范》DL/T5083-2004； 《预应力混凝土用钢绞线》GB/T5224—2003；
锚杆施工工艺 一、锚杆施工 1．锚杆施工流程 确定孔位→钻孔就位→调整角度→钻孔→清孔→安装锚索→一次注浆→二次补浆→施工锚索腰梁→张拉→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 2．确定孔位 钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员（测量人员放线）按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。 3．调整钻杆角度 钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才1米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角允许偏差±2°。 4．钻孔 因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采用等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底，在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和暂时停机，而且要始终保持孔口水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度（钻孔深度大于锚杆长度），钻机继续旋转，并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。 5．锚索的制作与安装 （1）每根钢铰线的下料长度＝锚杆设计长度＋腰梁的宽度＋锚索张拉时端部最小长度（与选用的千斤顶有关）。 本工程为：下料长度＝锚杆设计长度＋。 （2）钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。 （3）捆扎钢铰线隔离架沿锚杆长度方向每隔设置一个。 （4）锚索的安插
锚杆框架梁施工工艺及方法 一、施工工艺 边坡处理→基槽开挖→锚杆制安→浇框架梁→浆砌片石护脚、封顶→锚杆、金属网泄水孔制安→完毕。 见《锚杆框架梁施工工艺流程图》 二、锚杆施工要点 1、施工中严格按照如下顺序进行：清理边坡、设置锚杆孔、清孔、注浆、放入锚杆、安装端头垫板、进行其它坡面施工。 2、注浆用砂浆配合比：水泥：砂宜为1：1~1：2；水灰比宜为0.38~0.45。 3、注浆时，注浆管插至距孔底50~100mm，随砂浆的注入缓慢均匀拔出；杆体插入后如无砂浆溢出，及时补注。 4、杆体插入孔内长度不小于设计规定的95%，锚固安装后，不得随意敲击，3天内不得悬挂重物。 5、选取有代表性段落进行锚杆抗拔试验，通过试验修正施工参数，指导大面积施工。 二、锚杆施工注意事项 1、施工前先作好地面排水系统，尽量避免雨季施工。 2、边坡开挖后及时采用锚杆框架梁加固。 3、施工用水应符合规范要求，施工前应先对地表水、地下水进行复检，当地表水、地下水对水泥砂浆混凝土有侵蚀性时应及时通知有关单位进行变更设计。 4、坡面开挖过程中若发现地质情况（尤其是岩层产状）与设计出入较大
时，应及时通知有关单位。 三、锚杆受力及边坡变形监测主要技术要求 本范围内边坡加固工程为一级建筑边坡工程、边坡高、陡，地质复杂，对天然气净化厂场坪顺利、安全、可靠竣工并投入使用起着控制性作用，因此对本范围内边坡工程应加强锚杆受力及边坡变形监测方面信息化监测措施，其主要技术要求如下： 1、及时按设计要求安装锚杆测力计及布置边坡变形监测点，施工期间每天均应对锚杆受力及边坡变形数据进行监测记录，并点绘锚杆受力、边坡变形与时间关系图。要求边坡每一分层开挖后均应及时对锚杆受力及边坡变形进行监测，在雨、雪天及进入下一分层工序施工时适当加密监测次数，并作好相关记录。 2、待整个本范围内边坡加固工程完工后的第一个月内，要求以每星期一次对锚杆受力及边坡变形数据进行一次记录，并及时点绘到锚杆受力、边坡变形与时间的关系图上。同样要求在恶劣气候情况应适当加密监测次数，或延长本频率监测时间。 3、待锚杆受力及边坡变形数据经综合分析、评估达到设计要求后，要求以每个月均应对锚杆受力及边坡变形数据进行监测记录，并点绘锚杆受力、边坡变形与时间关系图，本加固工程措施应监测到竣工后两年。 4、以上监测数据及点绘的关系图必须分类统计好，并按有关规范要求编制边坡工程质量检测报告后，一并纳入本工程竣工文件内。 附：《锚杆框架梁施工工艺流程图》
预应力锚索施工方案 一、编制依据 １、福建龙岩双永高速A8标设计图、合同文件及相关技术规范； ２、交通部颁布的公路工程技术标准，路基、桥涵等施工技术规范； ３、我方技术员经现场踏勘、走访调查所取得的各种资料。 ４、我公司人员素质，技术装备、财务能力等综合情况及可调用到本工程的各类资源． 二、工程概况： 龙岩双永高速A8标K167+850～K170+220区间内多为挖方及填方路段，高路堤及高边坡较为常见，因此路堤边坡有较多处都采取挡土墙形式。 三、施工前提条件 （1）锚固工程计划设计图、边坡岩土性质等资料齐全； （2）施工场地、临时便道已修建完成，施工用水、用电已到位； （3）已根据现场的情况、设计文件和工期要求，编制完成施工组织设计，已制定施工进度计划，质量保证体系、安全保证体系已建立； （4）分项工程开工报告已批复； （5）工地现场管理人员，专业技术人员，技术工人和普通工人，已到位，配备合理； （6）施工所需机械设备、测量仪器、检测仪器已进场； （7）施工用材料已进场，并且材料有关性能指标均已达到设计要求和符合国家标准或行业规范要求； （8）现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）已制作完成； （9）已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定预应力锚索（杆）的位置。
注：上图为使用自由段无套管的预应力筋时采用二次注浆的基本施工工序，若采用自由段带套管的预应力筋时，宜在锚固段长度和自由段长度内采取同步一次性全段注浆，并且，高压劈裂压浆仅限于设计要求提高地层锚固力或其它特殊要求采用。 （3）工序要求 1）设计锚固工程坡面开挖成形并经验收合格后，应尽快布置锚固工程施工作业，待锚固工程施工完毕并产生加固作用后，方可进行下级边坡开挖与防护。 2）在预应力锚索（杆）工程施工作业开始之前，应进行预应力锚索（杆）的基本试验，并完成预应力锚索（杆）试验报告，提交给有关监理工程师和设计代表，待试验报告批准并经设计锚固参数确认或调整后，方可进行预应力锚索（杆）工程施工作业。锚索（杆）试验孔的具体位置应由监理和设计代表现场确定，使试验孔可反映工程孔锚固地层实际情况。试验孔自由段不注浆，锚固段与自由段之间设置止浆袋，锚固段外侧应设排气管，排气管伸入锚固段内5～10cm，其注浆方法和充满标准与工程孔相同。 3）预应力锚索（杆）施工的场地整理、搭设工作平台时，应对已施工完成的坡面根据设计图纸进行测量后确定预应力锚索（杆）的位置；在安装钻机时，应按照施工设计图采用全站仪进行测量放线确定孔位以及锚孔方位角（或拉线尺量配合测角仪定位），并作出标记。 4）锚孔钻造，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞贱尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 5）锚孔钻造完成后，应及时安装锚固体并进行锚孔注浆，原则上不得超过24小时。 6）锚筋体制作，应进行外观检验和锚筋体各部件检查。锚筋应
预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。 ⑾框架梁（锚梁、锚墩或十字架梁）施工
锚杆施工工艺及方法 1.1.1概述 本工程锚杆采用直径2０ｍｍ、22mm、２5mm三级钢筋,长度为9 m、12 m、15m,其中自由段长度为4 m、６m、９m。锚杆锚固段直径为13０ｍm,锚杆间距为2000ｍm,按区段分层施工。锚杆锁定在冠梁及腰梁上,排距为2400mｍ、27０0ｍm。锚杆成孔采用导管跟进成孔注浆,孔径1５0mm,采用二次注浆工艺。锚杆入射倾斜角为2５°,锚杆定位架每2m布置一个。 1.1.2工艺流程 1.1.3施工准备
锚杆施工共投入４台钻机进行成孔，在搅拌桩成型后开挖第一层土方至冠梁底,锚杆在具备施工条件后进行钻孔及二次注浆等施工。北段与南段基本同时开始钻孔施工,分别投入两台钻机,１区、2区、3区、6区施工计完成后待4区、5区土方挖至冠梁底后移机继续该段锚杆施工。 锚杆注浆施工完成后进行冠梁（腰梁)钢筋、模板、砼施工,待锚杆与冠梁(腰梁)强度达到设计要求后进行张拉锁定。 本基坑支护工程支护、止水工程按照总包单位施工部署进行分区段施工，区段先后施工顺序以总包单位施工指令为准。 1.1.4施工方法 本工程在支护桩施工完成后插入第一道锚杆成孔、注浆得工作,然后施工桩腰梁，待砼强度等级达到设计要求后再进行锚杆张拉锁定;下一道锚杆则待每层土方开挖至各层锚杆下３０0mm后，逐层插入施工,具体施工方法如下: (1）场地平整 每层土方开挖至各层锚杆下300mm后，并对锚杆工作面进行人工场地平整，以满足锚杆机与套管钻机得需要。 (2）确定孔位 施工前用全站仪与经纬仪测定锚杆施工得控制点,埋石标记,经过复测验线合格后,用钢尺与测线实地布设孔位,并用红油漆做好标记,一孔一记。 （3)钻机就位
预应力锚索施工方法试验 预应力锚索施工方法与试验 一、预应力锚杆施工： 预应力锚杆与土方开挖相互配合好，挖土标高至锚索以下500mm时，进行锚索施工，锚索锚固体强度达设计要求15MPa即锚索注浆养护5~7天时方可张拉锚固，再进行下部土方开挖。 1、定位成孔： 基坑开挖至要求标高后，进行锚索定位，按设计位置及标高严格放点，并做好标记，孔位偏差小于50mm，钻孔倾角偏差允许±2.0，钻机就位后，按设计要求的倾角对中进行成孔，成孔直径Ф140。 由于本工程地质条件差，采用锚索钻机进行套管跟进、高压水和冲击钻具切削冲洗土体钻孔，以防止成孔时出现塌孔、缩径现象，影响成孔质量。套管外径Ф133，钻孔时，尽可能使各孔口横向成一线，要求偏差±5㎝。成孔完成后，在孔内注入清水将孔内泥浆置换出孔口，完成清孔作业。 为保证文明施工及不影响土方开挖，沿基坑底边挖设排水沟槽，将泥浆引至集水坑集中抽走。 2、一次注浆： 水泥采用普P.O32.5R，水灰比0.5，清孔完后用BW-150高压泵进行一次注浆，将一次注浆管插至孔底，以慢速连续速度注浆，直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。待杆体置放后，随即将一次注浆管拔出。 3、杆体制作及置放： 杆体制作时应比设计长出1.0~1.5m，以满足锁定需要，定位骨架间距1.5~2.0m，钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心，在锚索自由段，钢绞线上满涂黄油，以塑料套管包裹，以保证钢绞线与水泥浆体脱开。在制作好的杆体及二次注浆管缓慢施入锚索孔内。 4、二次高压注浆： 一次注浆完成2.0~3.0h后，用止浆袋将孔口封堵密实，进行二次高压注浆，注浆压力保持2.5Mpa，一次和二次注浆水泥用量总和不得低于50㎏/m。 5、锚索验收及张拉锁定 本工程锚索验收根据规范验收数量不小于锚索总数的5%。预埋件、腰梁安装完毕和锚固体强度达14Mpa时，对锚杆进行张拉、锁定。检验属于对锚索施工后实际抗拔能力的检验，而非破坏性试验，故检验方法按照《xx地区建筑深基坑支护技术规范》（SJG05-96）以及《土层锚杆设计与施工规范》（CECS22：90）检验方法，本工程按临时性工程要求进行检验。最大检验加荷为锚索设计轴向拉力的1.2倍，其初始荷载取锚索设计轴向接力的0.1倍，然后按0.25倍，0.50倍，0.75倍,1.00倍,1.20倍分级加载,各级观测时间除最大级别1.2倍15分钟外,其余各级均为5分钟。每次测得三次锚头位移量。检验设备采用YCW-100穿心千斤顶电动油泵加载，通过油泵上油表控制加荷吨位，通过量测千斤顶活塞出露量与整体下沉量来求得锚杆拔出量。锚索验收合格后可对每根锚索逐根予以锁定，锁定荷载20KN，锚索张位采用1000KN级穿心千斤顶，张拉设备在锚索验收前须经计量部门进行标定，以标定参数作为现场张拉的依据。 二、锚索试验 在锚索养护7天后进行拉拔力检验。由于养护期未达到14天，养护7天的强度仅达到设计值的70%，故检验时按70%的设计承载力乘以1.2倍进行检验，检验方法参考《xx地
111111111边坡无粘结预应力锚索施工措施一、工程概况 根据设计蓝图，本标1#、2#、5#导流洞进口边坡和尾水出口EL.740m 以下边坡以及泄洪洞出口边坡均设有系统锚索支护，泄洪洞进口边坡设有随机锚索支护。 1#、2#、5#导流洞进口边坡锚索布置在Ⅰ、Ⅱ、Ⅲ三个区内。Ⅰ区为EL.640m～EL.656m之间的坡面，锚索为2000KN级，L=60m，下倾10°；Ⅱ区为EL.1670m～EL.680m之间的坡面，此区锚索为1000KN 级，L=60m，下倾10°；Ⅲ区为EL.685m～EL.700m之间的坡面，此区锚索为1000KN级，L=35m，下倾10°。1#、2#、5#导流洞进口边坡锚索按4×4m（水平距离×竖向高差）交错布置。 尾水出口EL.740m以下边坡EL.615m～EL.635m之间的B区边坡、EL.635m～EL650之间的部分A区边坡、2#与3#尾水隧洞之间EL.615m 以下的B区直立边坡、3#尾水隧洞出口左侧EL.615m以下B区边坡均设有系统锚索支护，锚索为2000KN级，锚索长度见设计蓝图锚索控制参数表。边坡锚索按4×4m（水平距离×竖向高差）交错布置。 泄洪洞出口边坡E 区设有系统锚索，锚索为1000KN级，长度为30～35m，按4×4m（水平距离×竖向高差）交错布置。 泄洪洞进口边坡设有随机锚索支护，开挖时视地质情况随机布置，其锚索级别为1000KN，长度根据地质情况由设计或监理现场确定。 根据设计通知单C1-001号文，本标1000KN、2000KN级预应力锚索均为无粘结式型式，但根据设计边坡预应力锚索施工技术要求，有可能根据施工的进展及其出现的问题增加或改变锚索的级别及型式。
新建铁路 北京至沈阳铁路客运专线（辽宁段）站前工程TJ-10标 锚杆框架梁 边坡防护专项施工方案 中国铁建大桥工程局京沈客专辽宁段TJ-10标项目经理部 二〇一五年五月
目录 1、工程概况 0 1.1、工程简介 0 1.2、设计概述 0 1.3、工程地质及水文地质情况 (3) 1.4、设计图纸及有关技术标准、规范 (4) 2、施工计划 (4) 3、主要施工方案 (5) 4、施工方法及措施 (5) 4.1、施工准备 (5) 4.2、边坡清理 (5) 4.3、测量放线 (5) 4.4、基础开挖 (6) 4.5、锚杆钻孔施工 (6) 4.6、锚杆体制作及安装 (8) 4.7、锚固注浆 (10)
4.8、锚杆拉拔试验 (10) 4.9框架梁施工 (11) 5、人员机械配置 (14) 6、关键工序及质量保证措施 (16) 6.1、工程质量目标 (16) 6.2、质量控制及检验标准 (17) 7、施工安全保证措施 (19)
锚杆框架梁边坡防护专项施工方案 1、工程概况 1.1、工程简介 中铁建大桥工程局京沈客专辽宁段TJ-10标一工区起止里程DK574+414.21～DK592+400，正线全长17.985km。其中，正线路基为8.2km，分别为DK575+041.72～DK578+164.55段 3.122km，DK579+019.85～DK580+401.91段 1.382km，DK581+813.12～DK584+408.25段2.595km，DK590+625.95～DK591+636.81段1.011km，DK592+263.21～DK592+400段0.136km。黑山北站维修工区段路基DK591+636.81～DK591+990段0.353km。 1.2、设计概述 京沈客专辽宁段TJ-10标DK576+300～DK577+710段路堑边坡防护型式详见“附表1”。路堑边坡采用锚杆框架梁防护，锚杆框架梁分为拱形框架梁及矩形框架梁两种形式，拱形及矩形骨架厚度0.6m，挡水沿宽0.1m，且挡水沿高出横纵梁0.1m，纵梁宽0.6m，横梁及拱圈宽0.4m，纵梁与纵梁间的护角宽0.8m，厚0.3m，最下边设C25混凝土基础宽0.6m，高1.0m，每榀框架梁与框架梁之间留有0.02m伸缩缝，用聚乙烯泡沫板填充，框架梁采用C35钢筋混凝土现场浇筑，框架梁梁内铺六边形砼空心块，每榀框架梁设置6孔锚杆，锚杆采用直径32mm的HRB400钢筋，锚杆长度均为10m，锚孔孔径0.1m，以20°角下倾。锚杆格梁纵梁与上一级边坡骨架的主骨架对
边坡锚索加固 施 工 方 案
高边坡预应力锚索加固工程施工方案 一、工程概况 设计锚索单根长度15~18m，共计10000米，该边坡为卵石土边坡，角度为45°。 二、机械设备和劳动力安排 机械设备配置： 人员配置： 三、施工方案 （一）施工程序 施工准备→测量放样→边坡修整→钻机就位→锚孔钻造→成孔检查→锚索制作安装→孔内注浆→张拉锁定→封锚。其中有两个主要环节，一是锚孔成孔，二是锚孔注浆，锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻；注浆的技术关键是如何将孔底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。
（二）施工准备 明确施工方法、施工工艺、工艺流程、人员组织，并对参加施工人员进行岗位技术培训。配备齐全机械设备，并对张拉设备及有关机具进行标定。 （三）锚索基本试验 1、试验目的： 验证设计采用的工程锚索的性质和性能、施工工艺、设计质量、设计合理性安全储备、锚索的抗拔拉承载能力、荷载—变形、松驰和蠕变等问题，以及有关搬运、储存、安装和施工过程中抗物理性破坏的能力。 2、试验方法及要求： （1）按测量放样→钻机就位→施钻锚孔→成孔检查→锚索制作安装→孔内注浆→张拉试验的程序进行。长度18m（具体以全部锚固段深入设计锚固地层1m 以上控制），锚固段长度分别为9m、6m、3m。用作基本试验的锚孔参数、材料和施工工艺必须和工程锚索相同。锚固段注浆遇土或砂质强风化岩层且富水时须采用二次高压劈裂注浆法。试验孔位置由监理和设计代表现场确定，使试验孔可代表工程孔锚固地层实际情况。试验孔自由段不注浆，锚固段与自由段之间设置止浆袋，锚固段外侧应设引排气管，排气管伸入锚固段内5～10cm，其注浆方法与充满标准和工程孔相同，试验时应记录各级荷载及锚头位移等详细数据，并在工程锚索施工前及时向设计单位提交试验报告，以验证与调整设计。 （2）试验一般规定： ①在锚固浆体强度达到设计强度且锚墩砼强度达到80%后进行试验； ②锚索试验加荷设备的额定压力必须大于试验压力； ③锚索试验用反力装置在最大试验荷载作用下必须应保持足够的强度和刚度； ④锚索试验用检测设备（测力计、位移计、计时表等）在使用前应标定，并在标定合格后的有效期内使用，同时应满足设计要求的精度； ⑤基本试验时最大试验荷载不宜超过锚索承载力标准值的0.9倍； ⑥锚索基本试验加荷等级与测读锚头位移应遵守下列规定： a.首先把所有的锚筋一起拉至A×fptk的0.1～0.2倍（A为锚筋的截面积，fptk为锚筋承载力标准值），使锚筋拉直，然后按设计要求分级循环加载，每级
预应力锚索施工工艺 一、适用围 新建铁路至客运专线四标段（XXTJIV）第六单元顺层路堑、高边坡的加固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。 1、钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长度有±5mm的误差，要求钻孔深度超出锚索设计长度O．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理：
渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的(非钻头击碎的、非新鲜的、无光泽的)石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0．4MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出(塌入钻孔的石块不必清除)，否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索可在钻孔的同时于现场进行编制，锚固段采用波纹形状，拉段采用直线形状。锚索长度是从钻孔孔口算起，因此，钢绞线下料长度应为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及拉操作余量的总和。正常情况下，钢绞线截断余量取50mm。将截好的钢绞线平顺地放在作业台架上，量出锚固段和锚索设计长度，分别作出标记；在锚固段的围穿对中隔离支架，间距60～100cm，两对中支架之间扎紧固环一道；
预应力锚索高边坡防护施工方案 2006-02-07 00:00:00 来源:网友推荐【大中小】评论: 条 对于山区高速公路 路基工程挖方数量大 路堑边坡高 地质比较差的地段一般采用预应力锚索地梁 以确保路基高边坡稳定。预应力锚索地梁工程施工是一项地质条件变化复杂、关键工程隐蔽和施工技术难度较大的特殊施工作业 要安排一支受过专业训练、具有丰富施工经验的专业施工队伍进行施工。主要施工工序如下： 、锚孔测放 边坡施工边挖边加固 即开挖一级 防护一级 不得一次开挖到底。根据各工点工程立面图 按设计要求 将锚孔位置准确测放在坡面上 孔位误差不得超过 。如遇既有刷方坡面不平顺或特殊困难场地时 需经设计监理单位认可 在确保坡体稳定和结构安全的前提下 适当放宽定位精度或调整锚孔定位。 、钻孔设备 钻孔机具的选择 根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 、钻机就位 锚孔钻进施工 搭设满足相应承载能力和稳固条件的脚手架 根据坡面测放孔位 准 确安装固定钻机 并严格认真进行机位调整 确保锚孔开钻就位纵横误差不得超过
高程误差不得超过 钻孔倾角和方向符合设计要求 倾角允许误差位 方位允许误差 。 、钻进方式 钻孔要求干钻 禁止采用水钻 以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制 防止钻孔扭曲和变径 造成下锚困难或其它意外事故。 、钻进过程 钻进过程中对每个孔的地层变化 钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时 须立即停钻 及时进行固壁灌浆处理（灌浆压力 ～ ） 待水泥砂浆初凝后 重新扫孔钻进。 、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚孔直径 要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度 要求实际钻孔深度大于设计深度 以上。 、锚孔清理 钻进达到设计深度后 不能立即停钻 要求稳钻 ～ 分钟 防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞 必须清理干净 在钻孔完成后 使用高压空气（风压 ～ ）将孔内岩粉及水体全部清除出孔外 以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外 不得采用高压水冲洗。若遇锚
