主要规格表
尺寸及质量
全长mm 4,450
全宽mm 1,725
全高mm 1,510
轴距mm 2,700
轮距（前/后）mm 1,510/1,480
最小离地间隙（空载）mm 160
最小转弯半径m 5.1
整备质量kg 1,345
满载质量kg 1,745
轮胎规格195/60R15
发动机
型号1NZ-FXE
型式4缸直列顶置双凸轮轴电喷16气门（VVT-i）
排气量cc 1,497
最大功率kW/rpm 57/5000
最大扭矩Nm/rpm 115/4000
缸径 * 行程mm/mm Φ75.0*84.7
压缩比13.0
最高车速km/h 165
燃油供给装置EFI(电子控制式燃料喷射装置)
变速箱型式电子控制式无级变速
油箱容积L 45
百公里耗油（综合工况法）L/100km 4.7 电动机 66``l
型式同步交流电动机（永磁型）
最大功率kW/rpm 50/1200-1540
最大扭矩Nm/rpm 400/0-1200
混合动力车专用蓄电池
型式密封Ni-MH（镍氢电池）
模块数量28
容量Ah 6.5/3h
制动、悬架、驱动方式
制动系统(前/后) 通风盘式/实体盘式
悬架系统前麦弗逊式悬架
悬架系统后摇曳臂式悬架
驱动方式前轮驱动
车身整体铸造
1.5升VVT-i发动机
高膨胀比循环和智能正时可变气门系统VVT-i保持在最佳状态，减弱了摩擦带来的能量损失，进而实现了优异的动力性能和高效的能源利用率。
TOYOTA 油电混合动力系统中安装的发动机与以往机型相比，具有低油耗，高输出的特性。
＜高膨胀比循环＞
1NZ-FXE应用了高膨胀比循环的代表性系统“艾金森循环”，是追求高效率的1.5L发动机。缩小燃烧室容积，以提高膨胀比（＊1)，即等待爆发压力在充分降低后才进行排气，由此充分利用爆发能量。膨胀比：(膨胀行程容积+燃烧室容积)/燃烧室容积
＜高旋转化＞
将发动机的最高转数升至5000r.p.m，提高了输出功率。
在减少摩擦损失的同时提高了最高转数，所以既加大了加速时的驱动力，又实现了低油耗。
?运转部件的重量更轻。
?活塞环的张力更小。
?气门弹簧的反弹力更小。
＜采用VVT-i＊3＞
采用VVT-i＊3，可根据行驶状况细微地调节进气阀的工作时间。可在各种旋转带进行高效燃烧，为提高输出功率，降低油耗作出贡献。
动力控制单元(变压器、转换器、交直变换升压电路系统)
通过可变电压控制系统，最高电压可提高到500V，同时对HV蓄电池的直流电流和驱动电动机、发电机的交流电流进行最佳控制，并实现能量电路的小型化。
无级变速系统(动力分离装置、发电机、电动机和发动机组合)
通过无阶段地改变发动机转数、发电机及电动机转数实现加速、减速和后退。滚珠轴承等部件的合理化配置使摩擦消耗大大降低。
高功率HV蓄电池
安装在TOYOTA 油电混合动力系统上的高输出镍氢蓄电池具有高输入输出密度(每重量的输出)和重量轻、寿命长等特点。无需利用外界电源进行充电，也无需定期交换。
镍氢电池将内部的电流通路分为两条，以降低HV蓄电池内部的电阻，实现了高性能和轻量化。
全新设计了以往的电极材料及单电池(一个HV蓄电池)之间的连接结构，减少了HV蓄电池的内部电阻，因此安装在Prius普锐斯上的电池单元实现了约540W/kg的输入输出密度，居世界最高水平。
另外，还使用车辆加速时的放电、减速时的再生制动器、以及用发动机行驶时产生的剩余能量来进行充电，从而累积充电放电电流，使充电状态保持稳定。不会出现放电过多或多余充电等现象，使用寿命非常长。
现行的混合动力系统模式：
PRIUS普锐斯搭载的混联式混合动力系统，集合了各式混合动力系统的优势：
根据行驶条件的不同，可以仅靠电动机驱动力来行驶，或者利用发动机和电动机驱动行驶。另外还安装有发电机，所以可以一边行驶，一边给HV蓄电池充电。基本结构由电动机、发动机、HV蓄电池、发电机、动力分离装置、电子控制单元(变压器、转换器)组成。利用动力分离装置将发动机的动力分成两份，一部分用来直接驱动车轮，另一部分用来发电，给电动机供应电力和HV蓄电池充电。
电动机擅长从低速带开始发挥威力，而发动机则在高速带大显身手。本系统通过理想地控制二者，可在所有条件下提供高效率行驶。
■ 发动机和发电机可根据行驶状况共同驱动或分开单独使用。
■ 停驶时自动停止发动机，减少能量浪费。
■ 更有效地控制发动机和电动机，加速反应快捷而顺畅。
主动安全系统
带EBD电子制动力分配系统的ABS防抱死制动系统
在ABS的基础上配备EBD功能，确保车辆无论空驶或是承载不同重量，ABS都能分配前、后轮的制动力。转弯制动时，带EBD的ABS可以更好地分配左、右轮的制动力，以保证制动性能的出色发挥，保持车辆的稳定性。
S-VSC助力转向式车辆稳定性控制系统和EPS电动助力转向
世界首创的与EPS电动助力转向协调，控制转向扭矩辅助量的安全预防结构。
实现了优异的安全性和操控性。
在主动安全装备中，除了常见的ABS系统，PURIS还装备了EBD（电子制动力分配系统）、ECB（四轮独立液压制动和前轮能源再生系统）、EPS（电动助力转向系统），而辅助转向车辆稳定系统S-VSC 可称作该车的另一卖点。该系统涵盖了以往VSC系统的功能，它同电动转向装置相结合，控制助力转向装置，保持车辆的安全行驶方向，并能在急转弯时或湿滑路面提供更高的安全保障。
被动安全系统
GOA冲撞吸能式车身
TOYOTA独有的GOA(Global Outstanding Assessment)安全车身是根据世界多数国家的安全基准，结合实际事故的发生状况，独立研究开发的安全标准。吸收撞击能量的车身和高强度驾驶室能够在碰撞发生时有效吸收碰撞能量，并将其分散至车身各部位骨架，将驾驶室变形控制在最小限度，确保座舱安全。
二级式SRS空气囊
配备根据撞击强度分两段式打开的空气囊。当紧急情况发生时，它将配合安全带，针对正面而来的冲撞减低对驾驶席、助手席乘坐人员头部、胸部所造成的重大伤害。
SRS侧面及帘式头部气囊
在车辆遭受侧面撞击时，装备于前立柱顶部侧梁处的气囊可立刻打开遮盖乘员头部，从而减轻乘员头部所承受的撞击力。同时，座椅内的侧面空气囊打开，以减轻撞击对乘员胸部的伤害。
你几乎不能相信，在0.4秒内，只靠电动机，PRIUS普锐斯就能启动，而且感觉不到丝毫迟滞。加速时发动机和电动机会通力合作，提供更为充沛的动力输出，再加上反应迅捷的电子控制式无级变速系统，驾驶乐趣自然非比寻常。
TOYOTA油电混合动力系统运作解读：
车辆只靠电动机就能启动，也不会产生燃油消耗。
低速行驶时，依然使用电动机驱动，性能卓越的密封式镍氢电池令动力输出更为强劲。
系统将根据行驶中的状况决定不同的驱动模式。或只使用电动机，或电动机和发动机共同驱动。电脑控制着动力分离装置和动力控制单元，使燃料消耗始终保持在更低的水平。
需要较高的动力输出时，动力控制单元将电池的电压升压至500伏，在驱动发动机的同时，也和发电机一起驱动电动机，提供更高的输出功率。
将动能再利用到电动机发电中
TOYOTA 油电混合动力系统中采用了“再生制动器”，它利用电动机的发电来再次利用动能。
电动机通常在通电后开始转动，但是相反地让外界力量带动电动机旋转时，它又可作为发电机来发电。因此，利用驱动轮的旋转力带动电动机发电，在给HV蓄电池充电的同时，又可利用发电时的电阻来减速。
该系统在制动时与液压制动器同时控制再生制动器，完美的将原来在减速中作为摩擦热散失的动能回收为行驶用能量。
减速、制动和下坡时，电动机将作为发电机使用，把损耗的动能转换成电能贮存在蓄电池中，这对频繁加、减速的市内行驶尤其适用。城市中行驶时反复进行的调速操作具有较高的能量回收效果，所以在低速带优先使用再生制动器。
Prius普锐斯在城市中行驶100km，即可再生相当于一升汽油的能量。
当遇到红灯停驶，发动机会自动熄火，避免怠速运转而造成不必要的油耗及排放二氧化碳等污染物。
动力总成：
Toyota Pirus 采用了 THS 系统（ Toyota Hybrid System ），将 VVT-i 发动机与电动马达结合在一起。其中主要由发动机向整车提供动力，电动马达在需要时提供辅助动力。下图为 Pirus 的简单原理图：
THS系统使汽车能在以下3种情况下运行：
1）纯发动机驱动
2）纯电机驱动
3）两者并行工作
上图展示了THS系统在不同工况下，各部分的工作情况：
1）启动：启动时只有电动马达工作
2）正常行驶：发动机与电动马达同时工作
3）加速：发动机与电动马达同时工作，从电池抽取额外的动力
4）减速：向电池充电
5）制动：发动机自动关闭，再生制动系统为电池充电
由Pirus上的ACS系统（Advanced Control System）监控整个系统上各部件的工作情况。
同时Pirus的变速箱采用了ECVT（electronically controlled continuously variable transmission）
双管齐下动力提升
第二代Prius用上与上代相同设计的发动机及马达，发动机容积同为1，496c.c.，4汽缸16气门双顶凸轮轴设计，马力输出由第一代的58ps／4，000rpm，增加至72ps／4，500rpm，峰值扭力由10.4kgm／4，000rpm上升至11.7kgm／4，200rpm。马达的输出也有提升，马力及扭力由41ps ／940-2，000rpm及31.1kgm／0—940rpm，上升至45Ps／1，040-5，600rpm及35.7kgm／0—400rpm。理论上，合计的总马力会有117ps，发挥的范围亦比以往广阔。
行星齿轮机构
丰田混合动力技术基于这一原理，但是实现方式与众不同。最大的特点：它有独立的发电机和电动机各一台；它的变速仅仅靠一套行星齿轮组，没有传统的机械变速箱和离合器（或是油压传动机构）。其他的混合动力车，比如本田的Insight，只有一台电动-发电机，配上CVT或6速自动变速器。
图1：丰田Prius混合动力系统。
图2：示意图。
这里要提及的是：丰田的电池是与松下电器联合研制和生产的，在Prius里的重量仅仅是39千克。丰田和松下下大功夫，大大减少了电池的记忆效应。在美国市场，丰田为电池提供10年质保，在欧洲8年。另外，发电机和电动机的工作电压均为500伏特，因而丰田专门开发了直流变压器，以便实现500V和14V的转换。
图3：行星齿轮机构。
原理其实也很简单：发电机带动太阳轮（sun gear），内燃机带动行星轮（planet gear carrier），电动机与外环（ring gear）相连。同时，电动机的输出轴直接与传动轴连接。3台机器以不同的转速的和转向搭配就能实现任意输出速度和驱动模式。可以说这个concept是非常巧妙的，它的机械结构非常简单。
将发动机产生的动力，分配给驱动系统和发电系统使用。TOYOTA 油电混合动力系统中安装有动力分离装置，可将发动机产生的动力分配给驱动轮和发电机。采用由齿环、小齿轮、太阳齿轮、行星支架组成的行星齿轮，高效率地分配动力。
1．行星支架的旋转轴与发动机连接，通过小齿轮带动外围的齿环和内侧的太阳齿轮。
2．小齿轮旋转轴直接和发动机连接，将驱动力传给车轮。太阳齿轮旋转轴直接和发电机连接，将发动机的动力转换为电能。
1。起步和倒车
图4：纯电动模式。
0到20km/h以内Prius一般只使用电动机，只要电池有充足的能源。这时，内燃机不动，这样就避免了内燃机在低转速时的低功效。而发电机则无扭矩的反向旋转。（行星轮不动，太阳轮和外环动）
倒车时原理相同，只不过电动机的转向相反。
2。加速
图5：加速和上坡
这时内燃机启动，同时发电机和电动机同向旋转，（三轮同时同向旋转）这样就能获得极大的扭矩。Prius的内燃机功率非常弱，而且始终是以优化功效的工作模式运行。然而加上两台电机的辅助，最大输出功率可以超过120kw，最大输出扭矩可以超过500Nm。
3。高速行驶
图6：高速匀速行驶
这时只有内燃机提供动力。发电机不动。（太阳轮不动，其他两轮同向旋转）在电池电力不足时，发电机也可以进入发电模式。而在高速下坡时，内燃机可以被关闭。这个运行模式是Prius 的弱项，因为这时两台电机几乎没有作用，而内燃机又不够强大。因而该车在德国销路很差。
4。刹车
图7：刹车时动能转换为电能。
刹车时内燃机的燃油喷射会自动停止。这时的转速搭配与纯电动时相同，只是这时发电机的磁场启动，进入发电模式。
总之，通过行星齿轮组，3台机器的转速互相配合，就能实现不同的运行模式。Prius通过复杂的电子控制，用简单的机械，能够实现类似CVT无级变速的效果。^
整部车的核心是丰田的第三代混合驱动系统HSD。该系统结合了汽油引擎和电力马达，提供了优秀的燃油经济性，低排放，而不牺牲任何的动力性能。HSD由1.5升的顶置双凸轮轴VVT-I引擎，发电机，动力分配系统，高能电池和电动马达组成。它能使Prius在汽油驱动，电力驱动，或混合驱动三种模式间无缝切换。当Prius在城市拥挤的街道上停停走走，低速运行时，HSD将动力完全交给电力驱动系统，同时，汽油引擎完全停止工作。当电池的电量降低到一定程度，汽油引擎会自
动启动给电池充电。当高速巡航时，电动马达和汽油引擎会一起工作驱动车轮。引擎的马力被自动分配到车轮和发电系统。整个动力的分配依赖于高效的电脑即时运算，如有可能，多余的动力还会被自动分配到电池储存起来。更精彩的是当制动或降档减速时，高能的发动机输出会被HSD将动能转化成电能存储到电池中，充分利用了所有被忽视的损耗能源的再生。HSD能提供57KW/5000rpm
的最大汽油引擎功率，外加50KW的电动马达功率，115牛.米/4000rpm的扭矩和外加的400牛.米/1200rpm时。所以，Prius0到100公里加速仅需10.9秒，这是汽油引擎和电动马达共同工作的杰作。
在低速状态下，PRIUS的THS Ⅱ系统仅依靠蓄电池驱动的电动马达作为动力，而在加速或全负荷状态下，车辆由发动机和电动马达共同驱动。正常行驶状态中，THS Ⅱ系统会把多余的发动机动力转化为电能储存起来，而在制动或者减速时，分布于两个前轮的能量回收系统会将多余的动能转化为电能，为蓄电池进行充电。聪明的ECU电控单元会随时根据车辆状态切换THS Ⅱ系统的工作状态。
1NZ-FXE有着高达13：1的压缩比，在做出一些适应性调整后，国内的车主并不需要过分担心PRIUS的燃油适应性。虽然1NZ-FXE的发动机排气量仅为1497ml，但得益于出色的设计，它的最大输出功率仍能达到57KW/5000rpm，最大扭矩为115Nm/4200rpm，同时还有着出色的燃油经济性及高水平的排放标准。配合最大功率为50KW的同步交流电动机，PRIUS动力性能出色，11秒左右的0-100公里加速成绩并不会让太多的人失望。
为减小轮胎的滚动阻力，PRIUS装备195/55 R16的米其林轮胎，6.0x16英寸的大尺寸轮毂也为装配于通风刹车盘上的能量回收系统提供了充裕的空间。PRIUS的悬挂系统采用前麦弗逊、后扭力梁式独立设计，均辅以充气减震器及横向稳定杆。方向盘从左至右的回转圈数为3.61圈，最小转弯直径10.2米。其转向力度轻柔，路感一般，显然不适合喜欢极端操作的爆走族。
钛金属材料的应用也增添了几分时尚。传统的仪表板被远景式液晶仪表板所取代，同时简化了中控台的设计，更多的操作按钮被置于四辐设计的椭圆形多动能方向盘上，而传统的机械操作装置也尽可能的为电子控制装置所取代。中控台上方的7英寸的触控液晶显示屏不仅可以显示混合动力系统的车辆信息，还能够对空调、音响等系统进行控制操作，类似“i-Driver”及“MMI”系统出奇地宁静舒适
由于Prius的传动系统乃无段自动变速器，所以在行驶中除了发动机及马达互相介入时，会令人感到机件上的轻微变奏外，其他时间都非常顺滑，比需要转档的自动档车有过之而无不及，加上其汽油发动机本身比其他的1.5升发动机宁静得多，当你关上车窗行车时，车内宁静得有如一部豪华轿车，只听到4条与上代一样尺寸的165／65R15轮胎的滚动声音。
以异常舒适来形容Prius的行驶表现，一点也不过分。悬挂的调校与同级汽车差不多，吸震柔软，悬挂顺滑，车身外倾受控，较窄的轮胎当然是以省油为己任，不过也能提供可以接受的贴路性能。在各方面的操作上，只是稍微觉得方向盘过轻，以及缺乏路面感觉，油门也似是玩电子游戏机般欠缺实在感。除此以外，已能造到与普通汽油车没有两样。
车厢的铺排简单、醒目，感观上比同厂的Coro11a高档。前、后座空间很宽敞，坐姿比一般轿车稍高，大概介乎轿车与多用途车之间。标准装备方面，有电动车窗、门边镜、空调、双气袋和ABS，与同级的日本车差不多。车子所用的氯氢电池，排成一大排置于后座椅背位置，亦霸占了行李箱的部分空间，截物量肯定比不上Corolla或本田Civic。
事实上，丰田Prius给我们很大的惊喜，在接触她之前，我们并无期望过她会有如此舒适、宁
静、自然的行驶表现，她甚至表现出比预期中更高的驱动力。虽然我们未能客观地证实其节油性能，但厂方宣称与其他同级汽油车相比，此车可以省油75%，在市区慢驶,停灯情况较多的驾驶环境下，Prius有较多机会发挥其电动马达辅助功能，反而在高速公路较多的国家，Prius用电行车的机会大减。
Prius普锐斯的静谧性技术
通过EV驱动、适当配置消音器、以及在车身各处涂抹减振材料等方法来提高静谧性。
Prius普锐斯在“EV驾驶模式”功能的基础上，还采用了各种技术来降低发动机噪音以及从发动机、车胎发出的透射声，以保证车内和车外超群的静谧性。
?将各种消音材料配置在适当处以减少发动机的噪音。
?在部分驾驶室前壁板、地板上涂抹涂抹型的减振材料，从而确保吸音性和遮音性。
超群的低油耗混合动力车
Prius的燃料消耗率为综合值4.3?/100km（城市5?/100km , 城市以外4.2?/km*），居世界最高水平。*在采用混合动力系统的基础上，以世界最高水平的空气动力特性和轻型化设计，实现了低油耗目标。
Cd值=0.26 卓越的空气动力特性
·独创性的顶板形状获得整流效果，并减少了前方投影面积。
·侧窗为立体曲面设计。
·采用扰流板，使车尾气流顺畅。
·将车底板下平面化，利于车底气流畅通。
·采用空气罩(前后），降低车轮受到的风阻。
采用轻型化设计，与以往相比，车辆整体重量约减轻140kg。
·小至一个螺栓，彻底追求所有零件的轻型化。
·积极采用铝材料。
·增大高强度钢板的利用。
通过控制电动机驱动力来减少轮胎打滑
电动机TRC控制系统是通过控制电动机的驱动力，来防止车轮打滑的技术。
利用该技术可在雪地、打湿的路面、凸凹地面上行驶时减轻驾驶者的负担。
当高精度旋转传感器检测出轮胎即将空转或已经空转时，电动机立即向驱动轴补充能量，以恢复驱动轴的动力。
通常在汽油车中，TRC使用发动机和制动器来防止驱动轮打滑，与此相比，TOYOTA 油电混合动力系统是通过利用电动机的驱动力来实现此功能。
实现了与2.0L汽油车同等的加速性能
Prius普锐斯仅有1.5L的发动机，却拥有可与2.0L汽油车匹敌的加速性能。
此外利用高输出电动机的扭矩分配系统控制，可提供由低速到高速变换时的灵敏、顺畅、平稳的加速性能。
CO2减少为以往的45%，NOx、HC减少到一半以下。
Prius普锐斯的CO2排放量为104g／km。其排放量仅为配备有尾气控制装置的同等级别汽油车的45%。
TOYOTA另外还采用了三元催化剂和VVT-i，并改良了空燃比补偿装置、点火时间控制装置、燃料蒸发排放物控制装置及其它各种设备，从而有效地控制了有害气体的产生，并增强了尾气净化性能。
Prius普锐斯的尾气排放达到了NOx(氮氧化合物)0.010g/km、HC(碳氢化合物)0.020g/km的标准，与配备有尾气控制装置的同等级别汽油车相比，其尾气排放量不到汽油车的一半。
* 该数值为车辆重量在1260kg以下时的数值。
清洁！详解PRIUS普锐斯混合动力技术
汽车之家类型：原创日期：2006/3/29 汽车之家责任编辑：王昊
今年1月正式在中国上市的一汽丰田混合动力汽车PRIUS普锐斯在全世界享有一系列足以令其傲视车坛的荣誉，它是“2004年北美年度车”，“2005年欧洲年度车”。承受如此殊荣，人们不禁疑惑PRIUS普锐斯究竟有何独特魅力，能够让众多名人雅士如此青睐？
普锐斯
2006年3月24日和25日，一汽丰田汽车销售有限公司在北京举办了“TOYO TA 油电混合动力技术媒体座谈会”，向人们进一步揭示这一世界领先的混合动力轿车PRIUS普锐斯的魅力之源。
通过此次媒体座谈会记者了解到：当今世界上的混合动力车主要有三种类型，包括串联式、并联式以及混联式。串联式是指发动机驱动发电机发电，电能通过电动机驱动车轮。并联式是指发动机和电动机共同驱动车轮。并联式的两种驱动力可根据驾驶状况分开使用。由于不能关闭发动机行驶，电动机只是被用于辅助引擎。而混联式能够更有效地组合串联式和并联式，使两者的优势发挥到极致，怠速时自动停止引擎，减少能量浪费。并且能够更有效地控制汽油发动机和电动机，使其工效最大化。
动力系统工作方式
为了达成驾驶乐趣和节能环保性能的完美统一，TOYOTA经过30多年的潜心研究，创造出THS （TOYOTA混合动力系统），这一系统全部是丰田公司独立开发并且自行生产的。几年后，在全面超越第一代技术后，THS II完美地结合了汽油发动机和电动机的双重优点，使驾驶性能的大幅提升成为现实。
PRIUS普锐斯搭载的正是THS-II系统，它是经过改进的混联式混合动力系统。其特征在于，在动力控制单元中除了加入原有的变换器外，还加入了升压转化器。具体地说，就是在使蓄电池小型化的同时，把现有的最高274V驱动的系统提高到500V加以驱动，由此使电动机实现高性能化。通过这种汽油发动机和电动机的完美协同，PRIUS普锐斯发挥出单纯从车辆等级看难以想象的出色加速性能和油耗性能——1.5升的排量却相当于传统2.0升以上排量车型的行驶性能以及相当于传统
1.0升以下排量车型的油耗和世界最高水平的超低尾气排放。
动力系统
PRIUS普锐斯的魅力远不止如此。为了实现更为纯粹的环保，PRIUS普锐斯立足于汽车的整个生命周期来把握对燃料的利用率和对环境的污染程度，一直在探索积极的改进措施以降低环境负荷物质，不仅采用树脂化燃料箱，而且采取了无铅化等措施，降低整个车辆的铅用量。
PRIUS普锐斯创造了当今世界领先的环保性能，刷新了各国最苛刻的汽车环保性能基准，在日本是超一流低排放，在美国符合加利福尼亚州零排放标准，在欧洲达到EURO－Ⅳ的排放标准。这是协同的力量，也是HSD的伟大贡献。
行驶中的动力系统工作状态
由于混合动力汽车是第一次登陆中国，在一些方面中国的消费者还并不是非常了解。比如：混合动力车使用
的是高电压，一些顾客对此表示比较担心。通过此次座谈会记者了解到：丰田汽车公司采取了全面的安全对策，设计结构非常安全。首先，由于该结构具有完善的自检测系统，在每一次点火时都会自动进行系统检测，在确认系统安全之后，才开始启动混合动力系统。另外，发生撞车事故时，传感器检测到撞击事故，就会自动切断，确保安全。
在开发阶段，本车还进行了 100％水淹试验等非常苛刻的评价。由于这些全面的安全考虑，自1997年PRIUS普锐斯销售以来，尚未发生过一起触电事故。
在此次座谈会上记者还有一个惊讶的发现。在安全性能方面，PRIUS普锐斯拥有众多国际安全机构的高标准认证。作为撞击安全对策，PRIUS普锐斯采取的是并存性概念，即在车型和车高不同的车辆撞击时追求撞击车辆双方的共存，以确保双方的安全性。丰田汽车公司曾经使用陆地巡洋舰普拉多等车型，从前方、侧面和后方对PRIUS普锐斯进行撞击试验。试验结果表明PRIUS普锐斯具有很高的撞击安全性能。在欧美各国的安全基准中，PRIUS普锐斯都达到了最高水准。
普锐斯的安全标准也很高
作为一款在全世界销量突破45万辆的混合动力轿车，PRIUS普锐斯的技术成熟性和品质的耐用性同样令人信服。资料显示，PRIUS普锐斯的故障率非常低，第二代PRIUS普锐斯至今没有出现电池故障。
另外，本次讲座还谈到了与混合动力汽车同样受关注的燃料电池车等最新技术。据介绍，丰田汽车公司于1992年便开始开发燃料电池车，并于2002年12月首次在全球市场推出。但是，诸多方面的情况表明燃料电池车在短时间内很难实现商业化推广和应用。
与遥不可及的燃料电池车相反，PRIUS普锐斯是非常现实的节能环保汽车，就目前而言，它的效率优于燃料电池车，就长远来说，其混合动力技术可以应用于所有汽车的技术，包括燃料电池车。本着为地球环境改善做出更大贡献的愿望，在混合动力方面具有领先技术和研发实力的丰田汽车公司，现在正在实施技术协助计划，把PRIUS普锐斯的混合动力技术提供给其他汽车厂家。
由于PRIUS普锐斯的科技含量比较高，使得一些消费者对PRIUS普锐斯的售后服务有一些顾虑。对于这点，一汽丰田汽车销售有限公司的相关人士表示：PRIUS普锐斯的定期保养项目基本上和其他车型是相同的。
如正常驾驶情况下，5000公里需要更换机油、10000公里需要更换机滤等。当然，混合动力系统也会有很少几项特殊的保养项目。如：变换器冷却液和混合动力传动桥液需要每隔40000公里检查。从保养费用方面来看，在日常定期保养费用方面，PRIUS普锐斯的费用不会有任何特殊。
环保
有利于环境的商品，有利于我们的未来。未来之车的PRIUS普锐斯已经来到我们身边，我们期待着有更多消费者与它一同努力，改善我们的家园——我们的生存空间。
混合动力车亮相中国节能先驱百公里油耗2.82升
郑闻

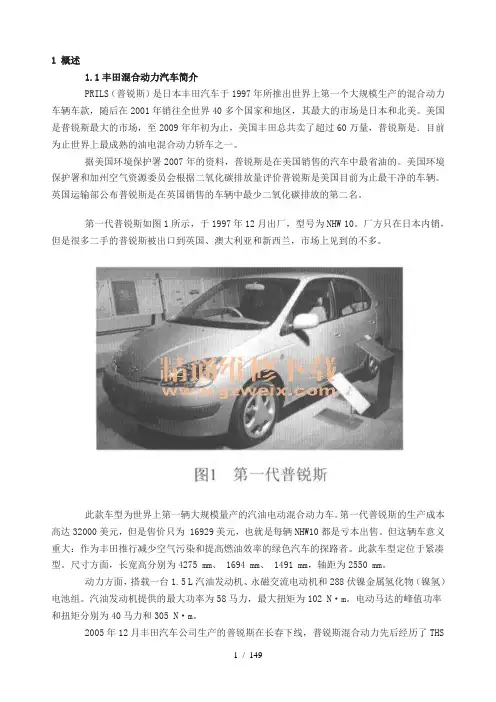

作为世界上第一款真正实现商用的混合动力轿车，丰田普锐斯（PRIUS译为“先驱”）1997年上市以来已经在全球拥有了50万用户。去年12月15日，国产普锐斯在长春正式下线，丰田的混合动力战略在中国汽车市场终于开花结果。
对于了解混合动力汽车的人们来说，普锐斯的外形并不陌生。在丰田花冠平台上开发的普锐斯，采用了创新的两厢掀背式造型，造型新颖的前大灯和尾灯，以及独特的前脸设计，让普锐斯在车流中一眼就能被辨认出来。
当然，节能才是普锐斯的最大亮点。丰田提供的数据显示，在日本的测试中，普锐斯百公里油耗2.82升；在欧洲模式下，百公里平均油耗为4.3升。如此的低油耗，普锐斯是如何实现的呢？
其实，混合动力顾名思义就是一辆汽车上配备汽油机和电动机两套驱动系统，汽车在行驶、滑行、刹车过程中损耗的能量被收集起来，给蓄电池充电，而电动机则在一定条件下代替或辅助汽油机工作，以最大限度节省燃油。
笔者试驾的普锐斯是进口版，但与国产普锐斯一样采用了丰田新一代串联/并联混合动力系统THSⅡ。进入普锐斯的驾驶舱，椭圆形方向盘、远视点数字式仪表盘以及新颖的换挡开关，无不在
