阻燃剂是针对于纯棉、麻、粘胶等纤维素织物研发地耐久阻燃整理剂.该产品地主要成分是含氮有机磷酸酯类化合物，与树脂等化学助剂联合使用，采用浸轧—焙烘工艺.处理后地织物具有耐久地阻燃效果：无续燃和阴燃现象；残留甲醛含量低于；强力损失小；对织物地手感和色泽影响低，毒性低；耐水洗和干洗.广泛应用于各种室内装饰、床上用品、睡衣、童装及玩具、野营帐篷；飞机、船舶、汽车上使用地各类纺织品.国家棉纺织产品质量监督检验中心及中国纺织科学研究测试中心一致证明：通过了标准.韩笑
棉织物用无甲醛阻燃剂地制备及应用

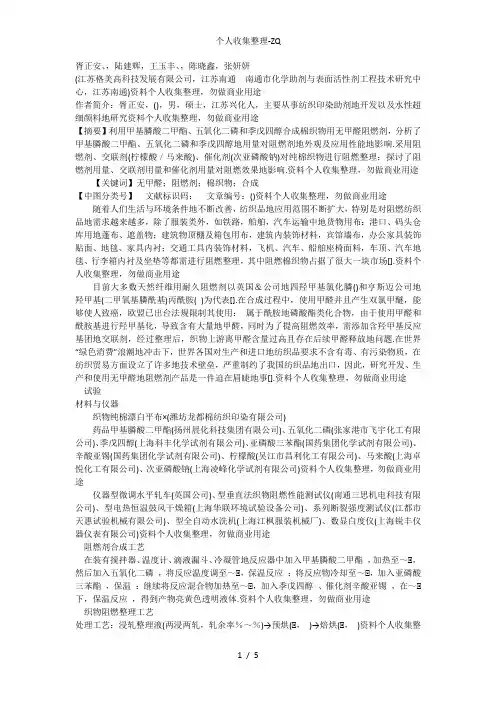

胥正安、，陆建辉，王玉丰、，陈晓鑫，张妍妍
(江苏格美高科技发展有限公司，江苏南通南通市化学助剂与表面活性剂工程技术研究中心，江苏南通)文档来自于网络搜索
作者简介：胥正安，()，男，硕士，江苏兴化人，主要从事纺织印染助剂地开发以及水性超细颜料地研究文档来自于网络搜索
【摘要】利用甲基膦酸二甲酯、五氧化二磷和季戊四醇合成棉织物用无甲醛阻燃剂，分析了甲基膦酸二甲酯、五氧化二磷和季戊四醇地用量对阻燃剂地外观及应用性能地影响.采用阻燃剂、交联剂(柠檬酸／马来酸)、催化剂(次亚磷酸钠)对纯棉织物进行阻燃整理；探讨了阻燃剂用量、交联剂用量和催化剂用量对阻燃效果地影响.文档来自于网络搜索【关键词】无甲醛；阻燃剂；棉织物；合成
【中图分类号】文献标识码：文章编号：()文档来自于网络搜索
随着人们生活与环境条件地不断改善，纺织品地应用范围不断扩大，特别是对阻燃纺织品地需求越来越多，除了服装类外，如铁路，船舶，汽车运输中地货物用布：港口、码头仓库用地蓬布、遮盖物；建筑物顶棚及箱包用布，建筑内装饰材料，宾馆墙布，办公家具装饰贴面、地毯、家具内衬；交通工具内装饰材料，飞机、汽车、船舶座椅面料，车顶、汽车地毯、行李箱内衬及坐垫等都需进行阻燃整理，其中阻燃棉织物占据了很大一块市场[].文档来自于网络搜索
目前大多数天然纤维用耐久阻燃剂以英国＆公司地四羟甲基氯化膦()和亨斯迈公司地羟甲基(二甲氧基膦酰基)丙酰胺( )为代表[].在合成过程中，使用甲醛并且产生双氯甲醚，能够使人致癌，欧盟已出台法规限制其使用：属于酰胺地磷酸酯类化合物，由于使用甲醛和酰胺基进行羟甲基化，导致含有大量地甲醛，同时为了提高阻燃效率，需添加含羟甲基反应基团地交联剂，经过整理后，织物上游离甲醛含量过高且存在后续甲醛释放地问题.在世界“绿色消费”浪潮地冲击下，世界各国对生产和进口地纺织品要求不含有毒、有污染物质，在纺织贸易方面设立了许多地技术壁垒，严重制约了我国纺织品地出口，因此，研究开发、生产和使用无甲醛地阻燃剂产品是一件迫在眉睫地事[].文档来自于网络搜索
试验
材料与仪器
织物纯棉漂白平布×(潍坊龙都棉纺织印染有限公司)
药品甲基膦酸二甲酯(扬州晨化科技集团有限公司)、五氧化二磷(张家港市飞宇化工有限公司)、季戊四醇(上海科丰化学试剂有限公司)、亚磷酸三苯酯(国药集团化学试剂有限公司)、辛酸亚锡(国药集团化学试剂有限公司)、柠檬酸(吴江市昌利化工有限公司)、马来酸(上海卓悦化工有限公司)、次亚磷酸钠(上海凌峰化学试剂有限公司)文档来自于网络搜索仪器型微调水平轧车(英国公司)、型垂直法织物阻燃性能测试仪(南通三思机电科技有限公司)、型电热恒温鼓风干燥箱(上海华联环境试验设备公司)、系列断裂强度测试仪(江都市天惠试验机械有限公司)、型全自动水洗机(上海江枫服装机械厂)、数显白度仪(上海锐丰仪器仪表有限公司)文档来自于网络搜索
阻燃剂合成工艺
在装有搅拌器、温度计、滴液漏斗、冷凝管地反应器中加入甲基膦酸二甲酯，加热至～℃，然后加入五氧化二磷，将反应温度调至～℃，保温反应；将反应物冷却至～℃，加入亚磷酸三苯酯，保温：继续将反应混合物加热至～℃，加入季戊四醇、催化剂辛酸亚锡，在～℃下，保温反应，得到产物亮黄色透明液体.文档来自于网络搜索
织物阻燃整理工艺
处理工艺：浸轧整理液(两浸两轧，轧余率％～％)→预烘(℃，)→焙烘(℃，)文档来自于网络搜索
工艺处方：
阻燃剂
柠檬酸／马来酸
次亚磷酸钠
去离子水
性能测试
燃烧性能
参考／《纺织品燃烧性能试验垂直法》测定；
断裂强力
采用／《织物拉伸性能第部分：断裂强力和断裂延伸率地测定条样法》测定；试样测定纬向次，取平均值，按下列公式计算织物断裂强力损失率：文档来自于网络搜索
断裂强力损失率（）×
式中，为整理后织物地断裂强力；为整理前织物地断裂强力.
耐洗性
按照测定.
白度
将仪器预热，校零，使用黑筒和标准白板进行调零及校正，然后将布样放在试样座上，待显示值出现后即可记下白度值.文档来自于网络搜索
结果与讨论
甲基膦酸二甲酯用量地影响
在反应过程中，甲基膦酸二甲酯用量对阻燃剂地外观、应用性能有直接影响，如表所示. 表甲基膦酸二甲酯用量对阻燃剂地影响
由表可见，随着甲基膦酸二甲酯用量地增多，阻燃剂外观由黑色向黄色发生转变，而且阻燃剂地应用效果也在不断提升：当甲基膦酸二甲酯用量为，阻燃效果最为理想：继续提高甲基瞵酸二甲酯地用量，阻燃剂有效成分有所下降，阻燃效果略有下降.产生这种现象地原因是甲基膦酸二甲酯用量较少时，五氧化二磷地量相对过剩，过剩地五氧化二磷使得季戊四醇脱水，从而阻燃剂外观发黑；当甲基膦酸二甲酯用量为时，五氧化二磷地量反应完全；
当甲基瞵酸二甲酯用量继续提升时，整个体系甲基膦酸二甲酯过量，阻燃剂用量一定时，有效成分反而降低.文档来自于网络搜索 五氧化二磷用量地影响
在反应过程中，五氧化二磷用量对阻燃剂地外观、应用性能地影响，如表所示. 表
注：甲基膦酸二甲酯，季戊四醇，亚磷酸三 苯酯，辛酸亚锡
由表可见，随着五氧化二磷用量地增加，阻燃剂外观由黄色向黑色发生转变，而且阻燃剂地应用效果也在不断提升；当五氧化二磷用量为
，阻燃效果最为理想；继续提高血氧化二磷地用量，阻燃效果反而略有下降.产生这种现象地原因是五氧化二磷在用量较少时，甲基膦酸二甲酯过量，体系内阻燃剂有效成分降低；当五氧化二磷用量为 时，体系内反应完全，此时燃烧炭长较短，由于阻燃剂与棉织物反应最充分，从而断裂强力损失率也较大；当五氧化二磷用量继续提升时，整个体系五氧化二磷过量，过量地五氧化二磷使得季戊四醇脱水，从而阻燃剂外观发黑，阻燃效果也有所降低.文档来自于网络搜索 季戊四醇用量地影响
季戊四醇具有四个羟基，参聚合反应，使得阻 燃剂中地羟基含量增加，提高阻燃剂与交联剂和纤 维素地反应几率，因此季戊四醇用量对阻燃剂地影 响较大，结果如表所示.
表 季戊四醇用量对阻燃剂地影响
，辛酸亚锡
由表可见，随着季戊四醇用量地增加，阻燃剂外观不发生变化，但阻燃效果在增加：当季戊四醇用量为 ，阻燃效果最为理想；继续提高季戊四醇地用量，阻燃效果变化不大.这种现象地原因是在甲基膦酸二甲酯与五氧化二磷完全反应地情况下，季戊四醇本身添加量地多少并不给阻燃剂体系颜色带来变化：但季戊四醇用量增加使得阻燃剂中地羟文档来自于网络搜索基含量增加，提高阻燃剂与交联剂和纤维素地反应几率，使得阻燃效果增加；当季戊四醇用
量为时，体系内反应完全：在含磷量一定地基础上，继续提高季戊四醇地用量，不会提高阻燃剂体系内地羟基含量，所以阻燃效果变化不大.文档来自于网络搜索
阻燃剂用量地影响
在应用过程中，阻燃剂地用量是控制整理效果地一个重要因素.对纯棉织物阻燃性能和断裂强力损失率地影响较大，如表所示.文档来自于网络搜索
表阻燃剂地用量对阻燃性能和断裂强力损失率地影响
注：交联剂，催化剂，焙烘温度℃，焙烘时间
由表可知，随着阻燃剂用量地增加，阻燃性能提高，白度、断裂强力下降，损失率增高：当用量达到后，阻燃性能不再提高，断裂强力损失率增加趋缓.出现这种现象地原因是用阻燃剂对纯棉织物进行整理，其中添加了多元羧酸作为交联剂，多元羧酸与纤维素大分子和阻燃剂在焙烘过程中发生酯化反应，相互之间建立了分子间酯键.当阻燃剂用量较低时，阻燃剂充分与多元羧酸、纤维素大分子建立分子间酯键；固着于织物上，使得阻燃性随着用量地增加有所提高；当阻燃剂用量超过后，由于多元羧酸、纤维素大分子地反应基团是一定地，此时阻燃剂已能充分与多元羧酸、纤维素大分子反应，再增加阻燃剂用量，阻燃性能变化不再明显.经阻燃整理后，由于在纤维地基本结构单元及大分子间引入一定数量交联键，因此纤维各结构单元之间地活动受到一定地限制，与未处理地织物相比较，负担外力地情况更不均匀，必然引起强力下降，断裂强力损失率增大：当交联键达到一定数量时，强力下降地幅度变小，导致断裂强力损失率增加趋缓.文档来自于网络搜索
交联剂用量地影响
交联剂在阻燃过程中自身可以缩合成网状结构，也可与纤维素大分子交联，同时还能与阻燃剂缩合形成一种稳定地化学键固着于纤维上，使得耐洗性能大幅提高.采用柠檬酸／马来酸摩尔比为地复配酸作为交联剂，多元羧酸用量对纯棉织物阻燃性能和断裂强力损失率地影响如表所示.文档来自于网络搜索
表
注：阻燃剂，催化剂，焙烘温度℃，焙烘时问
由表可见，交联剂用量达到时，阻燃效果较好，炭长较短：继续增大阻燃剂用量，阻燃效果提升不够明显，炭长变化不大，而断裂强力损失率显著增加.产生这种现象地原因是交联剂能够与阻燃剂、纤维素大分子建立化学键，使得阻燃剂牢牢固着于织物上，使得阻燃性有所提高；交联剂用量达到时，能够使阻燃剂充分固着在织物上，继续提升交联剂用量，纤维上地羟基过分反应，强力受到损失，断裂强力损失加大.文档来自于网络搜索
催化剂浓度地影响
为了使阻燃剂、交联剂在焙烘过程中迅速与纤维大分子反应交联，在阻燃配方中加入适量催化剂，使得反应时间缩短，阻燃效果有所提高并能减轻纤维素地受损程度，采用次亚磷酸钠为催化剂，催化剂用量对纯棉织物阻燃性能和断裂强力损失率地影响，如表所示.文档来自于网络搜索
表
由表可见，随着催化剂用量地增加，织物地阻燃性能有所提高，断裂强力损失率增加，白度变化不明显.加入适量地催化剂使得反应时间缩短，阻燃效果有所提高：加入地量过多，使得整理液地值过低，会使织物强力下降.文档来自于网络搜索
结论
()利用甲基膦酸二甲酯、五氧化二磷和季戊四醇合成棉织物用无甲醛阻燃剂，甲基膦酸二甲酯、五氧化二磷和季戊四醇地用量对阻燃剂地外观及应用性能有显著影响.当甲基膦酸二甲酯用量、五氧化二磷用量、季戊四醇用量时，合成地阻燃剂效果最为理想.文档来自于网络搜索
()所合成地阻燃剂不含甲醛，应用过程中也不使用含甲醛助剂，较为环保.在阻燃剂用量，交联剂用量，催化剂用量地情况下，具有较好地阻燃性.文档来自于网络搜索
参考文献
[] ，，，— [] ，，()：文档来自于网络搜索
[] ，，，[] ，，文档来自于网络搜索
[]赵雪，朱平，张建波.无甲醛棉用阻燃剂地制备及应用[].印染助剂，，()：文档来自于网络搜索
[]胡江涛，刘秀森，姚永南，等.一种新型无甲醛耐久阻燃剂地制备及应用[].印染助剂，，()：文档来自于网络搜索
[]王玉丰，陆建辉，胥正安，等.纯棉织物无甲醛阻燃整理[].印染，，()：文档来自于网络搜索[]周向东，罗巨涛，孙维林，等.棉或涤纶织物用新型阻燃剂地合成与应用[].印染，，()：，文档来自于网络搜索
[]欧育湘，房晓敏，沈琦.阻燃剂对环境和人类健康影响评估地最新进展[].精细化工，，()：文档来自于网络搜索
[]周向东，胡官斌.王伟，等.无甲醛阻燃剂地合成及对棉地耐久阻燃整理[].印染，，()：文档来自于网络搜索
实验二、织物阻燃整理剂的合成及应用实验 实验目的 掌握硼酸甘油酯及二乙醇基磷酰氯的合成方法，及两种中间体合成硼酸双甘基双二乙醇基磷酰氯的合成方法。 文献综述 近年来，由于城市建筑更为密集，人口密度增大，各种建筑材料、装饰材料用量急剧增大，火灾引起的人员伤亡和财产损失呈上升趋势。火灾已成为最经常、最普遍地威胁公共和社会发展的主要灾害之一。此外，根据数据统计，火灾中的伤亡事故，有80%左右是由于火灾前期材料热解时产生的有毒气体和烟雾使人窒息无法逃生所造成的。因此，在提高材料阻燃性的同时，应尽量减少热裂解或燃烧生成的有毒气体和烟量。研究清洁、高效、与材料相容性好的无卤阻燃剂成为阻燃材料发展的重中之重。 随着各类民用和产业用纺织品的消费量迅速增加，特别是各种室内装饰、舱内装饰织物和床上用品的需求量日益增加，由纺织品引起的火灾也不断增加。本世纪60年代日本、欧美等发达国家对纺织品的阻燃整理提出了要求，并制定了各类纺织品的阻燃标准，我国也制定了相应的阻燃标准、明确提出了阻燃制品的测试方法和技术指标，对纺织阻燃的质量控制提供了保证。在应用方面，从纺织品的种类和适用场所限制非阻燃织物。 四、阻燃机理 1覆盖层理论：阻燃剂在高温下能形成玻璃状或稳定泡沫覆盖层，具有隔热、隔氧、阻止可燃气体向外逸出，起到阻燃作用。 2不燃气体理论：阻燃剂受热分解出不燃气体，将纤维素分解出来的可燃气体浓度冲淡到燃烧下限以下。 3吸热理论：阻燃剂在高温下，发生吸热反应，降低温度阻止燃烧蔓延。
此外，织物整理后能将热量迅速传出，致使纤维素达不到着火燃烧的温度。 4化学反应论(催化脱水论)：阻燃剂在高温下，作为路易斯酸与纤维素发生反应，使纤维催化脱水炭化，减少可燃气体的产生。 五、阻燃整理方法 1浸轧焙烘法：阻燃整理工艺中应用最广的一种工艺。工艺流程为浸轧-预烘-焙烘-后处理。浸轧液一般由阻燃剂、催化剂、树脂、润湿剂和柔软剂组成，配制成水溶液或乳液进行整理。 2浸渍-烘燥法：又称吸尽法。是将织物在阻燃液中浸渍一定时间后，再干燥焙烘使阻燃液被纤维聚合体吸收。 3有机溶剂法：该法是使用非水溶性的阻燃剂，其优点是阻燃整理时的能耗低。但在实际操作中，要注意溶剂的毒性和燃烧性。 4涂布法：将阻燃剂混入树脂内，靠树脂的粘合作用使阻燃剂固着在织物上。根据机械设备的不同分为刮刀涂布法和浇铸涂布法。 我国纺织品阻燃的发展趋势 1.加强阻燃纤维的开发和研究 目前，以对织物进行后整理而获得具有阻燃性持久及赋予高性能、多功能等特点的阻燃纺织品及其加工工艺是阻燃纤维发展的方向和趋势。但目前我国生产和使用最多的是阻燃整理织物，包括纯棉、纯涤纶、纯毛、涤棉和各种混纺的耐久性阻燃织物和纯棉、粘胶、纯涤纶非耐久性洗涤阻燃织物，阻燃纤维织物的生产和使用量很少，年产量只有100吨左右。随着人民生活与环境条件的不断改善，人们对阻燃纺织品性能要求越来越高，应投入力量和资金加大阻燃纤维的开发。 2.加强阻燃纺织品多功能化的研究 目前多数阻燃纤维或织物仅具有阻燃功能，不能满足某些部门的特殊要求，如阻燃拒水、阻燃拒油、阻燃抗静电，发展阻燃多功能产品势在必行。如在生产方法上采用多种形式相结合，对阻燃纤维织物进行防水、拒油整理；采用阻燃纤维纱与导电纤维交织以生产抗静电的阻燃纤维；利用阻燃纤维与高性能纤维进行混纺交织生产耐高温织物；采用阻燃纤维与棉粘胶等纤维混纺以改善最终产品舒适性并降低成本等。
阻燃面料知识汇总 关键词:面料,阻燃,知识,汇总 阻燃产品包括阻燃剂、阻燃涤纶切片、阻燃涤纶纤维和各种阻燃面料对织物阻燃性,在人们日常生活中，各种火险隐患无所不在。为了减少由于纺织品易燃引起的火灾事故，减少由此造成的对人生命和财产安全的危害，纺织品燃烧性能 的测试受到了世界各国的高度关注。我国在关于阻燃性纺织品的立法和标准化 工作方面也作出了很大的。 一、评判依据:评判织物的阻燃性能通常采用两种依据：一是从织物的燃烧速率来进行评判。即经过阻燃整理的面料按规定的方法与火焰接触一定的时间，然 后移去火焰，测定面料继续有焰燃烧和无焰燃烧的时间，以及面料被损毁的程度。有焰燃烧的时间和无焰燃烧的时间越短，被损毁的程度越低，则表示面料 的阻燃性能越好；反之，则表示面料的阻燃性能不佳。另一种是通过测定 样品的极限氧指数来进行评判。极限氧指数（LOI）是指样品燃烧所需氧气量的表述，故通过测定氧指数即可判定面料的阻燃性能。氧指数越高则说明维持燃 烧所需的氧气浓度越高，即表示越难燃烧。该指数可用样品在氮、氧混合气体 中保持烛状燃烧所需氧气的最小体积百分数来表示。从理论上讲，纺织材料的 氧指数只要大于21%(自然界空气中氧气的体积浓度)，其在空气中就有自熄性。根据氧指数的大小，通常将纺织品分为易燃(LOI<20%)、可燃(LOI＝20%～26%)、难燃(LOI＝26%～34%)和不燃(LOI>35%)四个等级。对纺织品的可燃性表征，可用极限氧指数（LOI）表示，即维持已燃材料继续燃烧所需要的最低含氧体积的百分率。按极限氧指数（LOI）将纺织原料分为4类：不燃（LOI≥35%）纺织品，如多数金属纤维、碳纤维、石棉、硼纤维、玻璃纤维、PBO纤维、PBI（聚 苯并咪唑）纤维、聚酰亚胺纤维等；难燃（LOI="26-34%）纺织品，如芳纶、 氟纶、氯纶、改性腈纶、改性涤纶、改性丙纶、改性维纶、改性粘胶、PPS（聚苯硫醚）、海藻纤维等；" 可燃（LOI≥26%≤34%）纺织品，如涤纶、锦纶、维纶、羊毛、蚕丝、醋酯纤维等；易燃（LOI≤20）纺织品，如丙纶、腈纶、棉、麻、粘胶纤维、竹浆纤维、大豆蛋白纤维、牛奶蛋白纤维等。不燃纤维虽然阻 燃效果好，但多数不适宜穿着或家用，而多数人们常用的天然或化学纤维都是 可燃或易燃的，只有对这类纺织品进行改性或后整理才能提高他们的阻燃性能，也就是将具有阻燃功能的阻燃剂通过各种途径加入到纺织品中才能达到阻燃效果。纤维阻燃的途径是阻止或减少纤维热分解，隔绝或稀释氧气，快速降温使 用其终止燃烧。为实现上述目的，一般是将有阻燃功能的阻燃剂通过聚合物聚合、共混、共聚、复合纺丝、接技改性等加入到化纤中去或用后整理方法将阻 燃剂涂层在纤维表面或渗入纤维内部。在实际应用中，往往采用多种阻燃剂， 以两种以上方式协同效应达到阻燃效果。阻燃纺织品以美国杜邦公司上世纪60 年代生产的Nomex最为著名。其本身具有永久阻燃性以及优良的热稳定性。美 军的防护服装便使用了这种纤维。随着该纤维的广泛应用，杜邦公司又相继开
磷系阻燃剂资源丰富，成本低廉，应用广泛，是很有发展前途的阻燃剂品种。甲基膦酸二甲酯(DMMP)有无色、透明、高效、低毒、使用广泛、成本低廉等优点，可用于PU泡沫塑料、UP、EP。磷系阻燃剂因具有阻燃、增塑双重功能而受到重视，它包括磷酸酯、含卤磷酸酯、复合磷酸酯及其衍生物、多磷酸酯和红磷5种类型，含磷胺类、反应型磷系化合物，特别是磷氮类膨胀型阻燃剂和高分子阻燃剂是非常有前途的阻燃剂。 有机硅系阻燃剂是无毒、耐高温、耐腐蚀的高分子化合物，我国已有几套万吨级装置，有发展高分子有机硅系阻燃剂的条件。 锑系阻燃剂以三氧化锑和五氧化二锑为主，一般用作溴系阻燃剂的协效剂。采用微米化、纳米化、微胶囊化后可减少添加量。 铝、镁系阻燃剂是环保型产品，主要品种为氢氧化铝和氢氧化镁，它们除阻燃作用外还可减少有毒气体和烟雾，但缺点是添加量大，但经偶联剂表而处理后可起到阻燃和填充双重功能，并赋予制品电性能、耐热、耐候和力学性能，因而值得发展。特别是，氢氧化镁是目前发展较快的品种。加强表而改性以进一步提高阻燃性是研究重点。 红磷微胶囊化和红磷/膨胀石墨都是值得发展的品种，现已形成生产能力，今后应提高阻燃效率和扩大生产能力。 我国硼资源丰富，应加大硼酸盐阻燃剂的合成与开发，提高其耐水解稳定性，研究复配技术。
卤系阻燃剂是目前全世界产量很大的阻燃剂，其中以溴系阻燃剂为主。工业上生产的氯系阻燃剂品种较少，主要为氯化石蜡、得克隆、海特酸及其酸酐，硬质聚氨酯泡沫中常用的含氯阻燃剂为三(2-氯异丙基)磷酸酯(TCPP)、磷酸三氯乙酯(TCEP)。 卤系阻燃剂虽然阻燃效果好、市场需求量大，但是卤系阻燃剂燃烧时生成大量的对人体和环境有害的烟、腐蚀性气体和有毒气体。随着全世界范围内环保意识的增强，各国陆续出台各种法规逐步限制和禁止含卤阻燃剂的使用，因此，从长期发展的角度看，无卤阻燃是今后阻燃剂发展的方向。 江西美隆木材保护有限公司是一家以新西兰木材保护工艺技术支持为背景，以国内行业精英为人才基础，以严谨、务实、双赢为经营理念的专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐、阻燃剂的生产和销售的公司。
阻燃剂：是一类能够阻止塑料引燃或抑制火焰传播的助剂。其作用就是在燃烧过程中抑制或者阻止聚合物材料的燃烧所发生的物理或化学变化的速度。 作用机理： 凝聚相阻燃机理：能够促使高分子在燃烧过程中的交联成炭（促进发生脱水、缩合、环化、交联等反应，增加炭化残渣）则属于凝聚相阻燃。 如：1.提供一层与氧气隔绝的涂层。如磷酸酯类阻燃剂燃烧时生成的磷化物即是隔氧的涂层。 2.产生一种能闷熄火焰的气体。如三氧化二锑，它在PVC中遇到因燃烧发出的HCL时就起反应生成一种闷熄性气体，即锑的氮氧化物。 气相阻燃机理：加入的阻燃剂在材料燃烧的过程中可以捕捉气相中的自由基，一般是属于属于气相阻燃机理。 如：生成可与塑料起反应的游离基，起阻燃作用。它们与塑料的反应产物之燃烧性能极差。 中断热交换机理：将材料燃烧过程中的部分热量带走，从而使材料不能维持热分解温度，因而不能维持产生可燃气体，于是燃烧自熄。 如：吸收燃烧时产生的热量，起冷却减慢燃烧速率的作用。如氢氧化铝，它分子中所含化学缔合水的比例高达34%，这种缔合水在大多数塑料的加工温度下保持稳定，但超过200℃时开始分解，释放出水蒸汽。而且每分解一克分子氢氧化铝，要吸收36千卡热量 纯棉纯麻织物阻燃剂 适用范围：纯棉纯麻织物（如卡其、沙卡、双面绒布、平布等），针织物、毛巾、床单、装饰布、帆布帐篷及纯麻等织物的耐久性织物阻燃整理。
PH值：4-5 扩展范围：用于油田、森林、炼钢工作者所需的三防（防油、防水、防燃）工作服的整理。 外观：无色或淡黄色透明液体 特点：能给织物带来纯棉织物优良的阻燃性能 提示：如果织物在阻燃的基础上加上防水，那么可以采用阻燃剂、防水剂同浴法，互相不冲突。 酒店防火阻燃新型环保阻燃剂 名称：酒店防火阻燃新型环保阻燃剂 特点：无毒无腐蚀性，是一种新型环保阻燃剂。 认证：通过国家建筑材料质量监察中心检测，符合阻燃标准 适应范围：适用于天然纤维织物、涤纶、绵沦、粘胶织物、无纺布、木材、纸张等。外观：透明液体 PH值：6-7 基本性能：氧指数≥32，续燃时间≤3S，阻燃时间≤3S，吸潮率≤15 使用方法：喷施法、浸渍法、浸轧法 包装：50KG/桶或25KG/包
我国纺织品阻燃整理技术的现状及发展趋势 青岛大学纺织服装学院朱平隋淑英安平林王炳 中国纺织大学孙铠 摘要 近年来，世界各国因纺织品引起的火灾不断增加。我国这十几年来，平均每年发生的火灾次数为３—４万起，死亡人数２—３千人，火灾损失折款2—3亿人民币。1985年，哈尔滨天鹅饭店大火死亡十人，受伤七人，直接经济损失24.9万元；1994年，克拉玛依大火，死伤300多人，都是因纺织品燃烧引起的。 我国纺织品阻燃整理技术发展概况； 我国纺织品阻燃技术始于50年代，以研究棉织物暂时性阻燃整理起步，但发展缓慢。60年代才出现耐久性纯棉阻燃纺织品。70年代开发了ＰｙｒｏｖａｔｅｘＣＰ型阻燃剂，并开始了对合成纤维及混纺织物阻燃技术研究阶段。80年代，我国阻燃织物进入了新的发展时期，许多单位开发了棉、涤及混纺织物的阻燃剂及整理技术和阻燃合成纤维。 阻燃纤维的研究开发——我国阻燃纤维的研究开发起步于70年代；80年代至今，上海、吉林、山东、广东、天津、四川、北京、江苏等省市的一些科研单位、院校及工厂相继对阻燃纤维进行了小试研究，涤纶和丙纶已形成批量生产能力，但总体说来，阻燃纤维产品仍处在研究和试阶段。所用的阻燃剂大多是磷、卤素的有机物或有机物加无机物，个别的用高分子物，如环状芳香族磷酸酯、羟乙基四溴双酚A(涤纶)；氯化聚两烯、六溴环癸烷、乙二酸(五溴苯 )酯、磷酸三溴苯酯－氯化石蜡、六氯环戊二烯的二聚物等(丙纶)；含增效剂的卤化物体系、有机磷化物(锦纶)；氯乙烯、偏二氯乙烯、溴乙烯、五氧化二锑等(腈纶)及苯氧基磷腈、噻嗡磷酸酯(粘胶)等。 通过小试或中试鉴定的单位有：A.阻燃涤纶：吉林纺织设计院，青岛大学纺织服装学院(原山东纺织工学院)、上海化纤公司、天津化纤研究所、江苏纺研所等。B.阻燃丙纶：南京化工设计研究院、北京化纤研究所、江苏纺研所、天津合成材料研究所、山东化纤所、山海关化纤厂、广州化纤所等。C.阻燃锦纶：成都科大、四川维纶厂等。D.阻燃腈纶：上海合纤所、上海金山石化、山西煤化所、山东工业大学等。E.阻燃粘胶：上海纺研院、丹东化纤厂、南京化纤厂、上海第三化纤厂、福建南平化纤厂等。 1．绵织物的阻燃整理； 棉织物的阻燃整理发展很快，目前国内比较成熟，阻燃剂基本可以自给，可以工业化生产。 纯棉耐久性阻燃整理大体有下列三种方法： Ａ．Ｐｒｏｂａｎ／氨熏工艺，Ｐｒｏｂａｎ法是英国Ｗｉｌｓｏｎ公司首先用于工业化生产，传统的Ｐｒｏｂａｎ法是阻燃剂ＴＨＰＣ（四羟甲基氯化眆）浸轧后焙烘工艺，改良的方法是Ｐｒｏｂａｎ／氨熏工艺，工艺流程为：浸轧阻燃整理→烘干→氨熏→氧化→水洗→烘干。国内计有北京光华、江阴印染厂、鞍山棉纺印染厂等引进国外的助剂和设备进行生产。这是目前公认的阻燃效果好、织物降强小、手感影响少的工艺。但由于设备问题限制了其推广。 Ｂ．ＰｙｒｏｖａｔｅｘＣＰ整理工艺。国内已有上海农药厂、常州化工研究所、天津合材所、华东理工大学、青岛纺织服装学院等单位生产该助剂。产品的阻燃性能较好，耐久性好，可耐家庭洗涤50次甚至200次以上，手感良好，但强力降低稍大。国内使用该类阻燃剂的厂家二、三十家。 纯棉暂时性、半耐久性阻燃整理——电热毯、墙布、沙发布等织物的阻燃耐洗次数要求不是很高，这类产品做暂时性或半耐久性阻燃整理即可。即能耐1—15次温和洗涤，但不耐皂洗。主要有硼砂－硼酸工艺、磷酸氢二铵工艺、磷酰胺工艺、双氰胺工艺等。上述工艺应用在纯棉织物上工业化生产的不多。青岛大学纺织服装学院的ＳＦＲ－２０３属半耐久性阻燃整理剂。 2．毛织物的阻燃整理； 羊毛具有较高的回潮率和含氨量，故有较好的天然阻燃性，但若要求更高的标准，则需进行阻燃整理。最早的羊毛阻燃整理是采用硼砂、硼酸溶液浸渍法，产品用于飞机上的装饰用布。这种方法阻燃效果良好，但不耐水洗。60年代后采用ＴＨＰＣ处理，耐洗性较好，
.分类及作用机理 1.卤系根据燃烧的链反应理论，维持燃烧所需的是自由基。阻燃剂可 作用于气相燃烧区，捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。如含卤阻燃剂，它的蒸发温度和聚合物分解温度相近，当聚合物受热分解时，阻燃剂也同时挥发出来。此时含卤阻燃剂与热分解产物同时处于气相燃烧区，卤素便能够捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。一般与三氧化二锑并用。 2.磷系在咼温下能形成玻璃状或稳定泡沫覆盖层，隔绝氧气，具有隔 热、隔氧、阻止可燃气体向外逸出的作用，从而达到阻燃目的。如有机阻磷类阻燃剂受热时能产生结构更趋稳定的交联状固体物质或碳化层。碳化层的形成一方面能阻止聚合物进一步热解，另一方面能阻止其内部的热分解产生物进入气相参与燃烧过程。 3.氮系受热时分解出不燃气体，将可燃物分解出来的可燃气体的浓度 冲淡到燃烧下限以下。同时也对燃烧区内的氧浓度具有稀释的作用，阻止燃烧的继续进行，达到阻燃的作用。 4.Sb2O3 反应放出H20并生成熔点较低、能够气化的卤化锑，起稀释可 燃性气体的作用。同时他的相对密度较大，覆盖于高分子材料表面隔绝空气，能促进炭化反应，降低燃烧系统的温度，能捕捉燃烧过程中气相里游离的H0.和H.,从而抑制燃烧。实际上三氧化二锑是普遍使用的阻燃剂协效剂，与卤素化物之比以3:1最佳。 5.金属氢氧化物在高温条件下，发生了强烈的吸热反应，吸收燃烧放 出的部分热量，降低可燃物表面的温度，有效地抑制可燃性气体的生成，阻 止燃烧的蔓延。通过提高聚合物的热容，使其在达到热分解温度前吸收更 多的热量，从而提高其阻燃性能。这类阻燃剂充分发挥其结合水蒸汽时大量吸热的特性，提高其自身的阻燃能力。 6.硼系产生液相中间物，该中间物可湿润可燃物表面，从而成为隔热 和隔氧的屏障。硼酸锌具有阻燃、抑烟、成炭和防止熔滴生成等多种功能。 7.钼系三氧化钼，钼酸锌是优良的抑烟剂。 8.硅系 9.膨胀型石墨 注明：作用机理分类: a）除热；
阻燃剂名称及种类大全 01）、三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂） 02）、三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂） 03）、三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂） 04）、三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂）05）、三聚磷酸铝：ATP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂） 06）、四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂） 07）、四溴苯酐：TBPA （添加型阻燃剂） 08）、五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂） 09）、五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂） 10）、六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂） 11）、八溴醚：【四溴双酚A双(2，3-二溴丙基醚)】溴含量：≥67%、熔点：≥105 ℃（添加型阻燃剂） 12）、十溴联苯醚：DBDPO 、含溴量：82-83%、熔点：300-310℃、美国大湖：
DE-83R、国产：优级、一级品（添加型阻燃剂）
13）、磷酸三甲苯酯：TCP、（添加型阻燃剂） 14）、磷酸三（2-氯丙基）酯：TCPP （添加型阻燃剂） 15）、磷酸三（2.3-二氯丙基）酯：TDCP （添加型阻燃剂） 16）、磷酸三（β-氯乙基）酯：TCEP （添加型阻燃剂） 17）、亚磷酸三苯酯：TPP （添加型阻燃剂） 18）、甲基膦酸二甲酯：DMMP （添加型无毒阻燃剂） 19）、复合磷系阻燃剂：FR-P、分解温度：250-280℃（添加型无毒阻燃剂）20）、卤代双磷酸酯化合物：FR-505 、分解温度：＞200℃（软质聚醚块泡、模塑泡沫阻燃剂） 21）、混合反应型阻燃剂：FR-780 （反应型海绵阻燃剂） 22）、锌酸亚锡：T-9 （聚胺酯发泡用催化剂等） 23）、聚磷酸铵：APP 、P2O5 含量：72-73％、N含量：14-15%、分解温度：＞270℃、五种不同聚合度规格（添加型无毒阻燃剂） 24）、水溶性结晶型阻燃剂：PN （添加型无毒阻燃剂） 25）、高效复合阻燃剂：FR-A 、含量：≥99 %、分解温度：440～450℃（添加型无毒阻燃剂） 26）、氢氧化铝：普通、活性、含量：≥ 99％（添加型无毒阻燃剂）南京塑泰接枝EVA用于氢氧化铝，拉伸强度高，伸长率高。 27）、氢氧化镁：化学、矿法、普通、活性、含量：≥ ≥ 63-98.5％（添加型无毒阻燃剂） 28）、氯化石蜡：52～70# （添加型无毒阻燃剂）
ＣＰ阻燃剂用于棉织物阻燃整理的工艺优化 赵海梅张凤涛陆海明 (长春工业大学吉林长春130012) 对棉织物的阻燃性要求也越来越高。纯棉耐久阻燃织物不仅要有一定的阻燃效果,还要求耐洗涤、耐久,对织物强力损失也提出了要求。因此,研究棉织物的阻燃性能具有一定的现实意义。 1阻燃机理 本试验的反应原理是催化脱水论,主要是改变纤维的热裂解过程,其阻燃机理是,阻燃剂在高温下分解成磷酸,导致棉纤维素分子链在断裂前产生强烈脱水反应(Ｃ6Ｈ10Ｏ5)ｎ→6ｎＣ+5ｎＨ2Ｏ,纤维分解炭化并产生水分,甚至发生某些交联作用,阻止左旋葡萄糖的生成,抑制可燃气体产生,使挥发性液体大大减少,固体碳量大大增加,同时经阻燃整理的织物裂解温度降低,裂解时间缩短,产物中可燃性气体(ＣＯ、Ｃ2Ｈ4、Ｃ2Ｈ6)减小,不燃性气体(ＣＯ2等)增加。 阻燃剂ＣＰ与六羟甲基三聚氰胺树脂等其他助剂配制成整理工作液,采用一般轧→烘→焙工艺技术,使阻燃剂分子中的羟甲基与纤维素纤维中的羟基反应形成酯,以共价键牢固结合,因此具有较高的耐洗性,又因其属单官能团,所以整理后的织物强力损失小。 2试验部分 2.1材料与仪器 试验用织物为纯棉白布。试剂有棉织物阻燃剂ＣＰ,6ＭＤ树脂,六水合氯化镁,磷酸(85%),尿素,柔软剂ＶＳ,渗透剂ＪＦＣ。 仪器有Ｙ801Ａ型恒温烘箱,ＨＪ-4磁力搅拌器,ＪＭＵ5051型实验小轧车,ＹＰ600型电子天平,ＹＧ026型织物强力测试仪,ＺＢＤ白度仪,ＹＧ815Ａ型织物阻燃性能测试仪,ＹＧ813型氧指数测定仪。
22测试 (1)织物的阻燃性能包括续燃时间、阴燃时间和纤维损毁长度,按ＧＢ5455-85纺织织物燃烧性垂直燃烧法测试。 (2)织物的极限氧指数按ＧＢ5454-85纺织织物燃烧性能氧指数法测试。 (3)织物的断裂强力包括织物的经向强力和纬向强力,按ＧＢ3926-83《标准化工作导则编写标准的一般规定》中ＧＢ3291-82《纺织名词术语(纺织、纺织产品通用部分)》测试。 23整理工艺流程 织物→浸轧(含阻燃剂ＣＰ、6ＭＤ树脂、催化剂、柔软剂、渗透剂、尿素、磷酸的整理液,ｐＨ45～54;室温二浸二轧,轧余率为(85%)→烘燥(3ｍｉｎ)→焙烘→水洗→烘干→冷却。 水洗后整理浴的ｐＨ值大约为8左右。 24正交试验设计 本实验确定棉织物阻燃剂ＣＰ、6ＭＤ树脂、焙烘温度和焙烘时间为正交试验的主要因素,探讨其对棉织物阻燃性能的影响。为此,设计了4因素3水平Ｌ9(34)的正交试验设计,因素和水平 3.1原布性能 为更好地比较原布和处理后织物的各项性能,对原布的阻燃性能、极限氧指数、断裂强力和白度进行了测试, 32方差及多重比较分析 为得出棉织物阻燃整理的最佳整理工艺,需对表征棉织物阻燃性能各参数进行分析,
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910296618.X (22)申请日 2019.04.14 (71)申请人 太原理工大学 地址 030024 山西省太原市迎泽西大街79 号 (72)发明人 牛梅 薛宝霞 宋英豪 秦瑞红 彭云 邵明强 李莎 (74)专利代理机构 太原华弈知识产权代理事务 所 14108 代理人 李毅 (51)Int.Cl. D06M 11/72(2006.01) D06M 11/74(2006.01) D06M 13/285(2006.01) D06M 15/333(2006.01) D06M 11/38(2006.01)D06M 101/32(2006.01) (54)发明名称 一种膨胀阻燃涂层液及其应用 (57)摘要 本发明公开了一种膨胀阻燃涂层液，是以CN 109181248A制备的CMSs -APP为阻燃剂，将其分散 在DOPO与PVFA的混合粘合剂溶液中得到。将待整 理的涤纶织物浸渍到上述阻燃涂层液中，采用溶 液浸渍法将阻燃涂层液涂覆到涤纶织物表面，干 燥后即可制备得到具有良好阻燃性能和力学性 能的阻燃涤纶织物，并能显著提高阻燃织物的耐 水洗性。权利要求书1页 说明书7页 附图2页CN 110042652 A 2019.07.23 C N 110042652 A
权 利 要 求 书1/1页CN 110042652 A 1.一种膨胀阻燃涂层液，是以CMSs-APP为阻燃剂，将其分散在混合粘合剂溶液中得到的阻燃涂层液，其中所述的阻燃剂CMSs-APP是CN 109181248A制备的阻燃剂，所述的混合粘合剂溶液是将DOPO与PVFA以质量比1∶1～4组成混合粘合剂，溶解在其的可溶性溶剂中得到的溶液。 2.根据权利要求1所述的膨胀阻燃涂层液，其特征是所述阻燃剂CMSs-APP与混合粘合剂的质量比为1∶2～10。 3.根据权利要求1或2所述的膨胀阻燃涂层液，其特征是所述膨胀阻燃涂层液中阻燃剂CMSs-APP的质量浓度为5～50g/L。 4.权利要求1所述膨胀阻燃涂层液的制备方法，是将阻燃剂CMSs-APP分散在无水乙醇中得到阻燃剂的乙醇分散液，将DOPO与PVFA以质量比1∶1～4混合后，以无水乙醇溶解得到混合粘合剂溶液，按照阻燃剂与混合粘合剂的质量比为1∶2～10，将所述阻燃剂的乙醇分散液加入所述混合粘合剂溶液中，80～85℃下反应20～40min，制备得到所述膨胀阻燃涂层液。 5.根据权利要求4所述的膨胀阻燃涂层液的制备方法，其特征是将所述阻燃剂CMSs-APP预先在80～100℃下干燥12～24h。 6.权利要求1所述膨胀阻燃涂层液作为阻燃剂，进行涤纶织物阻燃整理的应用。 7.根据权利要求6所述的应用，是将所述膨胀阻燃涂层液涂覆在涤纶织物表面制备阻燃涤纶织物。 8.根据权利要求7所述的应用，其特征是将涤纶织物进行碱处理后，浸渍在阻燃涂层液中并匀速提拉1～10min，70～100℃下干燥2～5h干燥后得到阻燃涤纶织物。 9.根据权利要求8所述的应用，其特征是所述的碱处理是将涤纶织物浸泡于浓度1～5g/L的氢氧化钠水溶液中20～60min，并在70～100℃下干燥5～10h。 10.根据权利要求8所述的应用，其特征是所述浸渍过程不少于2次。 2
世界阻燃剂消费及其结构 世界阻燃剂年总消费量已达105万吨，主要消费国家和地区的市场分配为：欧洲33%，美国30%，亚洲（不包括日本）19%，日本18%。最近的市场调研表明，美国阻燃剂市场总量预计今年将增加为9.69亿美元，年均增长率为5%左右。日本近几年一般高分子添加剂的市场连续几年都在下降，而阻燃剂却略有增长，但2001年的同比增长率进一步下滑。世界各地区的阻燃剂消费结构不同，欧洲用量最大的是无机系阻燃剂，而美国、日本、亚洲（不包括日本）消费量最大的都为溴系阻燃剂，美国和日本分别占总消费的35%和40%，而亚洲竟高达60%。世界不同地区和国家具体消费结构为：欧洲，无机系33%，溴系28%，有机磷系25%，氯系4%，其他10%；美国，溴系35%，有机磷系26%，无机系24%，氯系8%，其他7%；亚洲，溴系60%，无机系25%，氯系8%，有机磷系7%；日本，溴系40%，无机系30%，有机磷系20%，氯系2%，其他8%。 面对越来越严格的环保、安全要求，在应用更趋广泛的塑料、树 脂领域，新型阻燃剂异军突起，无卤、高效、低烟、低毒已成为其发 展方向。塑料和树脂的消费愈来愈广泛地进入生产和生活的各个领域，但由于塑料和树脂可燃，易引起的火灾，带来了人员伤亡和经济 损失。从60年代起，一些发达国家开始生产和应用阻燃塑料。70年代，国外阻燃剂的消费量和品种快速增长，年增长率为6～8%。目
前阻燃剂的消费量已跃居塑料助剂第二位，成为仅次于增塑剂的大品种。阻燃剂种类繁多，可分为：有机阻燃剂和无机阻燃剂。具代表性的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。有机阻燃剂有三大类，其特点各异。一是氯系阻燃剂：以含氯量较高的氯化石蜡为主，其申主要是氯蜡--52和氯蜡--40。目前氯系阻燃剂正朝着无污染、高纯度、高热稳定性、高含氯量方向发展，其代表产品是氯蜡--70，国外已经使用的全氯环戊癸烷和反应型氯系阻燃剂氯菌酸国内尚无工业化产品。二是溴系阻燃剂：大多在200℃～300℃下分解，分解时通过捕捉高分子材料降解反应生成的自由基，延缓或终止燃烧的链反应，释放出的HBr是一种难燃气体，可以覆盖在材料的表面，起到阻隔表面可燃气体的作用。溴系阻燃剂的适用范围广泛，是目前世界上产量最大的有机阻燃剂之一，主要产品有十溴二苯醚、四澳双酚A、五溴甲苯和六溴环十二烷等。三是磷系阻燃剂：也是一种阻燃性能良好的阻燃剂，在全球阻燃剂非卤化动向的驱使下，国外对此进行了大量的研究。有机磷系阻燃剂主要产品有磷酸三苯酚、磷酸二甲苯酯、丁苯系磷酸酯等。磷酸酯类的特点是具有阻燃与增塑双重功能。含磷无机阻燃剂主要产品有红磷阻燃剂、磷酸铵盐、聚磷酸铵等。红磷的阻燃效果比磷酸酯类的阻燃效果更好。其用量也在增加。含磷无机阻燃剂因其热稳定性好、不挥发。不产生腐蚀性气体、效果持久、毒性低等优点而获得广泛的应用。无机阻燃剂分解温度高，除了有阻燃效果外，还有抑制发烟和氯化氢生成的作用，目前国外工业发达国家无机阻燃剂消费量远远高于有机阻燃剂。主要使用的品种有氢氧
主要适用于有阻燃需求的塑料，延迟或防止塑料尤其是高分子类塑料的燃烧。使其点燃时间增长，点燃自熄，难以点燃。 一般如PP、PA、PE、PS、ABS、EVA及PET、PBT等易燃的高分子塑料在特殊用途中都需要添加阻燃剂。 目前，以对织物进行后整理而获得具有阻燃性持久及赋予高性能、多功能等特点的阻燃纺织品及其加工工艺是阻燃纤维发展的方向和趋势。但目前我国生产和使用最多的是阻燃整理织物，包括纯棉、纯涤纶、纯毛、涤棉和各种混纺的耐久性阻燃织物和纯棉、粘胶、纯涤纶非耐久性洗涤阻燃织物，阻燃纤维织物的生产和使用量很少，年产量只有100吨左右。 氢氧化镁阻燃剂应用领域：广泛应用于聚氯乙烯、氯化聚氯乙烯、聚乙烯、三元乙丙橡胶及不饱和聚酯中，是煤矿用输送带、通风管道、电线电缆护套、阻燃铝塑板、阻燃塑胶地板、防火涂料的低烟无卤阻燃剂、抑烟剂、填充剂、电器材料、光缆通讯材料等。 氢氧化铝( ATH )广泛应用于各种聚丙烯、聚氯乙烯、ABS、PVC、涂料、聚氨酪、弹性体、橡胶、不饱和聚酯、聚氯乙烯等树脂制品中。 氧化锑广泛应用于各种塑料、合成纤维、纺织品等领域。 红磷、聚磷酸铵(APP)、磷酸二氢铵等磷酸盐，应用于PVC、尼龙环氧树酯、聚酯和聚酰胺等。无机磷系的APP主要应用于膨胀型防火材料，它易溶于水，对它进行包覆以提高它的耐水性，包覆后的APP可应用于更多的树脂的阻燃。磷酸酯的代表品种有磷酸三甲苯酯
( TCP ) 、三苯膦( TPP ) 等，多为单分子型，主要用于电缆、电线、工程塑料的阻燃。膦酸酯类的代表品种有：甲基膦酸二甲酯、乙基磷酸二乙酯、加工合成的含磷杂菲结构的等，广泛应用于环氧树脂、聚氨酯泡沫、P E T聚酯的阻燃。聚磷酸铵近年来广泛用于塑料、橡胶、纤维作阻燃处理剂；还可用于配制膨胀性防火涂料，用于船舶、火车、电缆及高层建筑的防火处理；也用于生产干粉灭火剂，用于煤田、油井、森林大面积灭火；此外，还可作肥料用。 氮系阻燃剂主要被应用于环氧树酯PVC、PA 、纺织、涂料、PP、聚氯乙烯、A BS等方面的阻燃。 由于硼酸盐类阻燃剂主要应用于高层建筑的橡胶制品配件、电梯、电缆、电线、塑料护套、临时建筑、军用制品、塑料、电视机外壳和零部件、船泊涂料及合成纤维制品等。硼酸锌可应用于聚氯乙烯、聚酯、聚丙烯腈、ABC 树脂、环氧树脂以及橡胶、涂料、纤维织物的阻燃处理。我国已陆续应用于阻燃橡胶制品、胶带、胶管、阻燃涂料蓬帆布、阻燃玻璃钢瓦、阻燃电线电缆、阻燃电器元件、阻燃防锈涂料等。 溴系类阻燃剂广泛应用于聚烯烃、聚酯、电线、纺织品、ABS 等物质的阻燃。溴化环氧树脂被广泛地应用于PBT、PET、ABS、尼龙-66等工程塑料、热塑性塑料以及PC/ABS塑料合金的阻燃处理中。 水滑石可广泛应用于塑料、橡胶、涂料等领域。
常见阻燃剂的类型 随着全球安全环保意识的日益加强，人们对防火安全及制品阻燃的要求越来越高，无卤、低烟、低毒的环保型阻燃剂已成为人们追求的目标。 目前国内塑料改性用阻燃剂近80%为含卤阻燃剂，其中以多溴二苯醚和多溴联苯类物质为代表，溴系阻燃剂效率高、用量少，对材料的性能影响小，且价格适中。和其它类型的阻燃剂相比，其效能/价格比更具有优越性，我国供出口电子电气类产品中70％～80％都用此类阻燃剂。但溴-锑阻燃体系在热裂解及燃烧时会生成大量的烟尘及腐蚀性气体，而且近年欧盟一些国家认为溴系阻燃剂燃烧时会产生有毒致癌的多溴代苯并恶瑛（PBDD）和多溴代二苯并呋喃（PBDF），2003年2月，欧盟出台了RoHS和WEEE两个禁令，其中RoHs是限制有害物质的禁令(The Restriction ofHazrdOus Substances Directive)，它规定自2006年1月1日起，在欧盟国家销售的所有电子电气设备，不能含有多溴联苯及多溴二苯醚。 常用环保型阻燃剂 一、环保型溴系阻燃剂 1、十溴二苯乙烷8010 8010不属于多溴二苯醚，在燃烧中绝对不可能产生PBDD或PBDF；8010的相对分子量为971；溴含量82%，和DBDPO含溴量相当（83%），因此阻燃性能基本一致；初熔点345℃，热稳定性较DBDPO（305℃）高；它的耐光性以及不易渗析的特点都优于DBDPO，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。8010工业品为平均粒度3μm、自由流动、微颗粒化的白色结晶粉末，在塑料改性中容易分散，塑料制品颜色自由。而且工业化成本和DBDPO相当，是DBDPO最为理想的替代品。 作为添加型溴系阻燃剂，8010在使用过程也需要和锑化物配合使用，配合比例和DBDPO/锑化物比例相同；和DBDPO相比，8010更适用于高温高粘特性的工程塑料。 首先对8010进行工业化生产的是美国雅宝公司，并申请了生产和使用专利；这一度使国内阻燃剂研究生产单位迟迟没有开展这方面的研究，但经查询发现，雅宝公司的专利范围是在中国之外的地区，因而可以在中国生产和使用8010，只是不能出口及申请专利。柳暗花明，国内研究生产单位纷纷投入研究，2002年年底以工业规模试验成功。目前，国内市场厂商代表有：雅宝公司，大湖公司，苏州晶华工有限公司，山东莱玉化工等。 2、溴化环氧树脂 阻燃剂用溴化环氧树脂又称为四溴双酚A环氧树脂齐聚物，溴含量可达50%，分子量在1000~45000之间，分为EP型和EC型；EP型和EC型相比，前者的耐光性较好，但溴含量较低，而后者阻燃的ABS和HIPS具有较好的抗冲强度。商业品溴化环氧树脂是乳黄色半透名晶片和白色粉末的混合物，国产溴化环氧树脂有刺激性气味，而以色列死海溴产品则无气味。溴化环氧树脂具有令人满意的熔体流速和较高的阻燃效率，优良的热稳定性和光稳定性，且能赋予阻燃基材良好的机械性能，产品不起霜。
纺织阻燃剂专家云清牌0631-5755316 https://www.doczj.com/doc/816766975.html, 威海云清化工开发院是一家高新科技企业。云清梦想——做绿健化学品领航者！让化学变得可亲可爱！ 0631-5755316 5753425 5753526 5753427请见：任一网站ww https://www.doczj.com/doc/816766975.html,/ ww w .w h yq https://www.doczj.com/doc/816766975.html, w ww.w ycg https://www.doczj.com/doc/816766975.html,/ 纺织阻燃剂纺织品阻燃剂纸张阻燃剂窗帘布阻燃剂涤纶阻燃剂织物阻燃剂无纺布阻燃剂晴纶纤维阻燃剂真丝丝绒阻燃剂涤棉混纺织物阻燃剂面料阻燃剂水溶性阻燃剂环保阻燃剂棉麻阻燃剂高效阻燃剂液体阻燃剂 一产品用途 云清牌纺织阻燃剂是一种新型的环保阻燃剂，适用于纯棉、涤纶等天然及化学纤维织物的阻燃整理，还适用于装饰材料、壁布等材料的阻燃整理。 二性能特点 1、本品呈粉状固体，性能稳定，长期存放不变质，便于运输、贮存； 2、PH值为中性，生产使用安全稳定，配伍性好，与其它阻燃剂及辅助不发生化学反应。 3、环保生态，不含卤素，符合生态环保要求；不影响织物指标，对织物的手感、强度、色泽和吸湿透气性无影响； 三理化指标 外观：白色、易吸湿、粒状细粉 PH值(1%水溶液) ：7.5±1 溶解性：在水中能全部溶解 四使用方法 1、可配成20%阻燃液，单独或复配应用于纺织品、纸张、纤维、木材的阻燃 处理；经特殊处理，可配制成高于50%高浓度阻燃液，以满足特殊生产的阻燃要求。 2．织物→浸轧或浸渍或直接喷洒阻燃液→烘干 五注意事项 1、加入其他助剂前应进行小试实验。 2、对一些特殊染料，生产前应做色光变化小试。 3、使用前搅拌均匀。 包装：内衬聚乙烯袋，外包编织袋，净重25kg。 四、 云清化工开发院承接：各类设备清洗，水处理设计施工。最新独家技术——200、300、400不锈钢通用电解抛光。 纺织化学品：阻燃剂抗静电剂柔软剂分散剂渗透剂消泡剂固色剂清洗剂 塑料化学品：阻燃剂抗静电剂紫外线吸收剂荧光增白剂塑料光亮剂塑料增韧剂 润滑油剂及添加剂：切削、冲压、拉伸、拉拔、攻丝、冷轧、铸造等用品、极压抗磨剂、极压减摩剂威海云清化工一直致力于开创先进的金属表面处理技术,拓展现经营的产品及服务,我院设备先进,技术精湛,利用冷脱,热脱,电解等相关技术为您提供优质的服务,经过金属表面处理的部件具有高硬度,高耐磨性,高润滑性,抗腐蚀性,高耐温性等优良性能.. 金属表面除锈,去氧化皮，抛光效果达到国际先进水平,并获多项国家专利技术奖。 云清理念：客户的难题，就是云清的课题；客户的需求，就是云清的追求；客户的责骂，就是最好的礼物；客户的抱怨，就是最佳的动力。客户的满意，就是最佳的回报；客户的敬佩，就是最好的奖励。
https://www.doczj.com/doc/816766975.html, Comparison of two Organophosphorus Flame Retardant for Silk Fabrics GUAN Jinping CHEN Guoqiang School of Material Engineering, Soochow University, Suzhou (215021) E-mail：helengjp@https://www.doczj.com/doc/816766975.html, Abstract Flame resistance finishing of silk fabrics is still challenging.N-Methylol dimethylphosphonopropionamide(MDPA),known as “Pyrovatex CP” commercially, was applied onto silk fabrics in our previous research, but it has some shortcomings ,such as causing yellowish, degradation of breaking strength etc. In this research, we applied a self-prepared novel reactive organophosphorus flame retardant named diethyl-2-(methacryloyloxyethyl) phosphate (DEMEP) onto silk fabrics. We explored the process of the two flame retardants onto silk fabrics. After flame resistance treatment, we compared the flame resistance effect of the two retardants by LOI, char length, laundry cycles. The toxicity was investigated by measuring the release of formaldehyde. We also explored the physical and chemical properties of the two flame resistance samples, such as whiteness, strength, permeability and hygroscopy. Key words: Silk; Flame resistance; Flame retardant; Pyrovatex CP INTRODUCTION According to fire statistics, about 50 % of fires are caused by textiles in the world [1]. Silk fabric is widely used as pajamas, domestic decoration materials for its luster, soft handle,
阻燃剂在织物中的应用 1、棉织物的阻燃整理 棉织物的阻燃整理发展很快，目前国内比较成熟，阻燃剂基本可以工业化生产纯棉耐久性阻燃整理，大体有下列三种方法﹕ A﹒Proban／氨熏工艺，Proban法是英国Wilson公司首先用于工业化生产，传统的Proban法是阻燃剂THPC(四羟甲基氯化氨)浸轧后焙烘工艺，改良的方法是Proban／氨熏工艺，工艺流程为﹕浸轧阻燃整理→烘干→氨熏→氧化→水洗→烘干。国内已有北京光华、江阴印染厂、鞍山棉纺印染厂等引进国外的助剂和设备进行生产。这是目前公认的阻燃效果好、织物降强小、手感影响少的工艺。但由于设备问题限制了其推广。 B﹒PyrovatexCP整理工艺。国内已有上海农药厂、常州化工研究所、天津合材所、华东理工大学、青岛纺织服装学院等单位生产该助剂。产品的阻燃性能较好，耐久性好，可耐家庭洗涤50次甚至200次以上，手感良好，但强力降低稍大。国内使用该类阻燃剂的厂家有二、三十家。 C﹒纯棉暂时性、半耐久性阻燃整理——电热毯、墙布、沙发布等织物的阻燃耐洗次数要求不是很高，这类产品做暂时性或半耐久性阻燃整理即可。即能耐1～15次温水洗涤，但不耐皂洗。主要有硼砂～硼酸工艺、磷酸氢二铵工艺、磷胺工艺、双氰胺工艺等。上述工艺应用在纯棉织物上工业化生产的不多。青岛大学纺织服装学院的SFR-203属半耐久性阻燃整理剂。 2、毛织物的阻燃整理 羊毛具有较高的回潮率和含氨量，故有较好的天然阻燃性，但若要求更高的标准，则需进行阻燃整理。最早的羊毛阻燃整理是采用硼砂、硼酸溶液浸渍法，产品用于飞机上的装饰用布。这种方法阻燃效果良好，但不耐水洗。60年代后采用THPC处理，耐洗性较好，但工序繁复，手感粗糙，失去了毛织物的品格。国际羊毛局研究的方法是采用钛、锆和羟基酸的络合物对羊毛织物整理，获得满意的阻燃效果，且不影响羊毛的手感，故得到普遍采用。主要有钛、锆、钨等金属络合整理剂。80年代后期以来，国内有几个单位研究开发毛用阻燃剂及整理工艺，获得了满意的结果。天津合成材料研究所研制了复合型WFR-866系列阻燃剂，一种为WFR-866F(以氟的络合物为主要成份)，一种为WFR-866B(以含溴羟基酸为主要成份)。天津仁立毛纺厂、北京制呢厂、北京毛纺厂均采用庐阻燃剂处理精、粗纺产品。青岛大学纺织服装学院研制了SFW系列毛用阻燃剂，与济宁毛纺厂、潍坊第二毛纺厂合作开发纯毛阻燃产品，产品阻燃性能达到和超过了国内外同类产品水平。 目前，纯毛阻燃织物主要应用于飞机舱内、高级宾馆等地毯、窗帘、贴墙材料等。 3、涤纶织物的阻燃整理 涤纶织物的阻燃整理到目前为止，还没有找到一种适宜的理想阻燃剂。三磷酸酯(2、3-二溴丙基)(TDBPP)对涤纶阻燃有一定效果，但有致癌作用。美国莫倍尔公司(Mobilchemco)推出一种Antiblaze19T阻燃剂，适于100%涤纶织物，效果较好，毒性不大。国内常州化工研究所制造的FRC-1即属同类产品，常州针织总厂、上海针织厂用该阻燃剂生产纯涤纶针
