浅析电厂泵与风机的节能
摘要经过对本课程的学习，我从中了解到了泵与风机在国民生产中的重要性。因此，我围绕节能这一命题在电厂泵与风机的方面进行论述。随着国家节能减排政策的推行，企业纷纷响应号召，制定了一系列以节水、节能、资源综合利用和环境保护为重点的技术改造措施。此类项目的可行性研究报告工作重点是要论证节能减排的技术上和经济上的可行性，而经济上论证项目的可行性又成为项目可行的一个关键。
关键词泵与风机节能经济效率合理性
前言
能源工业作为国民经济的基础，对于社会、经济的发展和人民生活水平的提高都极为重要。在高速增长的经济环境下，中国能源工业面临经济增长与环境保护的双重压力。而且，受资金、技术、能源价格等因素的影响，中国能源利用效率比发达国家低很多，只及发达国家的50%左右，90%以上的能源在开采、加工转换、储运和终端利用过程中损失和浪费。由此可见，对能源的有效利用在我国已经非常迫切。
火电厂是最主要的能源消耗大户，在我国的二次能源结构中，约占74%。而在火力发电厂中，泵与风机是最主要的耗电设备，加上这些设备存在着“大马拉小车”的现象，同时由于这些设备长期连续运行和常常处于低负荷及变负荷运行状态，运行工况点偏离高效点，运行效率降低，大量的能源在终端利用中被白白地浪费掉。因此，对电厂泵与风机进行节能研究有着突出重要的意义。
一、我国发电厂泵与风机运行状况及节能潜力分析
火力发电厂中运行的泵与风机种类繁多，数量多，总装机容量大，耗电量大，约占全国火电发电量的6%。发电厂辅机的经济运行，尤其是大功率的泵与风机的经济运行，直接关系到厂用电率的高低，而厂用电率的高低是影响供电煤耗和发电成本的主要因素之一。
目前我国火电厂中除少量采用汽动给水泵，液力耦合器及双速电机外，其它水泵和风机基本上都采用定速驱动。这种定速驱动的泵，由于采用出口阀，风机则采用入口风门调节流量，都存在严重的节流损耗。尤其在机组变负荷运行时，
由于水泵和风机的运行偏离高效点，使运行效率降低。有资料显示：我国50MW 以上机组锅炉风机运行效率低于70％的占一半以上，低于50％的占1/5左右。由于目前我国约2/3的泵、风机类机械在运行中需要调节流量，用阀门式挡板调节，能源损失和浪费很大，已经到了非改不可的地步了。
造成这种现象的原因是多方面的，主要是科研开发投入不足，科研与生产缺乏有机的结合；生产工艺落后，型线误差大，过流表面粗糙。目前我国大多采用木模整体铸造。由于中、高比转速离心式泵与风机叶片扭曲，造型起模困难，造型误差较大。目前我国使用的许多大型泵与风机，其性能实测值与样本给定值误差较大，这也是主要原因之一。
我国许多大中型泵与风机套用定型产品，由于型谱是分档而设，间隔较大，一般只能套用相近型产品，造成泵与风机的实际运行情况偏离最优运行区，运行效率低，能耗高。设计选型时加保险系数，裕量过大，也会造成运行工况偏离最优区。
二、火电厂泵与风机节能改造的方法
针对我国泵与风机使用及运行实际情况，下面从提高泵与风机本身效率及与管网匹配程度两方面对泵与风机节能进行研究。
1．减小泵与风机内部损失，提高泵与风机效率。泵与风机在把原动机的机械能转换成流体的机械能的过程中，要产生各种能量损失，这些损失按其性质可分为机械损失、容积损失和流动损失三部分。由于泵与风机内部流体运动的复杂性，上述各种损失至今仍不能用理论方法计算出精确的结果，主要依靠试验方法测定，再由此总结出半经验半理论的计算公式。要提高泵与风机本身的效率，就要减少上述各种损失。
（1）泵与风机的机械效率主要取决于泵与风机叶轮的几何形状，亦即决定于比转速值，所以应注意以下几点：
1）在选择或设计扬程(全压)高的泵(风机)时，应该选择或设计转速较高而叶轮直径D2较小的这类泵(风机)，避免选用或设计转速低而D2大的这类泵(风机)。
2）在选择或设计高扬程(全压)的低比转速泵(风机)时，可采用多级的泵(风机)，或适当增大叶轮叶片的出口安装角，尽量避免采用大的D2来达到高扬程(全压)的目的。
3）降低叶轮盖板外表面和泵壳内表面的粗糙度，可以减小△Pm3，从而使泵与风机的效率提高。
减小泵与风机的容积损失、提高容积效率主要从两方面着手：一是减小动、静间隙形成的泄漏流动的过流截面；二是设法增加泄漏流道的流动阻力。
（2）为减少泵与风机内部的流动损失，提高流动效率，在设计或改造泵与风机时，应注意以下几点：
1）合理确定过流部件各部位的流速值。
2）在流道内要尽量避免或减少出现脱流。
3）要合理选择各过流部件的进、出口角度，以减少流体的冲击损失。
4）过流通道变化要尽可能地平缓；在流道内要避免有尖角、突然转弯和扩大。
5）流道表面应尽量做到光滑和光洁，避免有粘砂、飞边、毛刺等铸造缺陷。
2．正确选定泵与风机的设计参数；对选型不当的泵与风机进行技术改造。
一台泵与风机是否节电取决于很多因素，除自身的效率外，还与管网设计是否合理、阻力大小及与管网是否匹配良好等因素有关。所谓匹配指的是泵与风机设计的流量和扬程(风压)应与管网所需流量和扬程(风压)相符，也就是说泵(风机)所产生的扬程(全风压)应能克服管网阻力的前提下满足管网流量的需要。离心式泵与风机的流量通常是用调节门(风门或阀门)来调节的，调节门关得越小，节流损失越大，泵与风机使用效率越低。风机的高效率固然重要，但是如何提高泵与风机的运行效率更重要。而实现泵与风机和管网合理地匹配是节能降耗最有效的途径。
为了减轻或防止因泵与风机的额定参数大于实际运行参数而造成运行效率和可靠性降低，可以根据不同情况分别采用切割叶片及更换高效叶轮两种方法对泵与风机进行技术改造。我国现在使用的泵与风机有许多模型效率指标均不高，对这部分泵与风机，可以用高效泵与风机替换它，也可以设计模型效率高的叶轮更换原叶轮，达到节能的目的。在我国已有科研部门和高校对这方面进行研究，并在实践中取得很好的效果。
3．电机换级和泵与风机降速。若泵与风机扬程或全压富裕量达50%～60%，则可将转速降低一档，以利节电。
4．泵与风机调速节能。由于目前电网还缺少专门带尖峰负荷的机组(例如坝库式水电机组，抽水蓄能机组，燃气轮机组等)，所以一般电网的尖峰负荷和低谷负荷都要求火电机组来承担，火电机组不得不作调峰变负荷运行。在机组变负荷运行方式下，如果主要辅机采用高效可调速驱动系统取代常规的定速驱动系统，无疑可节约大量的节流损失，节电效果显著，潜力巨大。除此之外，由于可调速驱动系统都具有软起动功能，可使电厂辅机实现软起动，避免了由于电动机直接起动引起的电网冲击损失和机械冲击，从而可以防止与此有关的一系列事故的发生。
电站锅炉风机的风量与风压的富裕度以及机组的调峰运行导致风机的运行工况点与设计高效点相偏离，从而使风机的运行效率大幅度下降。一般情况下，采用风门调节的风机，在两者偏离10％时，效率下降8％左右；偏离20％时，效率下降20％左右；而偏离30％时，效率则下降30％以上。对于采用风门挡板调节风量的风机，这是一个固有的不可避免的问题。可见，锅炉送、引风机的用电量中，很大一部分是因风机的型号与管网系统的参数不匹配及调节方式不当而被调节门消耗掉的。因此，改进离心风机的调节方式是提高风机效率，降低风机耗电量的最有效途径。辅机采用调速驱动后，机组的可控性提高了，响应速度加快，控制精度也提高了。从而使整个机组的控制性能大大改善，不但改善了机组的运行状况，还可以大大节约燃料，进一步节约能源。同时，采用变速调节以后，可以有效地减轻叶轮和轴承的磨损，延长设备使用寿命，降低噪声，大大改善起动性能。工艺条件的改善也能够产生巨大的经济效益。
泵与风机一样，除由于设计中层层加码，留有过大的富裕量，造成大马拉小车的现象之外，还由于为满足生产工艺上的要求，采用节流调节，造成更大的能源浪费现象。为了降低水泵的能耗，除了提高水泵本身的效率，降低管路系统阻力，合理配套并实现经济调度外，采用调速驱动是一种更加有效的途径。因为大多数水泵都需要根据主机负荷的变化调节流量，对调峰机组的水泵尤其如此。根据目前我国电网的负荷情况，大多数125MW机组已参与调峰，为扩大调峰能力甚至一些200MW机组也不得不参与调峰运行。所以为这类调峰机组配套的各种水泵最好采用调速驱动，以获得最佳节能效果。
对锅炉给水泵来说，节流损失的大小还与负荷和汽轮机的运行方式有关。在
同一种运行方式下负荷越小节流损失越大；在负荷相同时采用滑压运行方式的节流损失比采用定压运行方式还大。因此，对调峰和滑压运行机组，采用调速给水泵的节电效果尤为显著。
以上对泵与风机节能改造的不同方法进行分析，其实远不止上述的几种方法，就调速节能而言，就可以通过很多种途径去实现(如采用液力偶合器、变频器、汽动给水泵、交流调速等)，采用不同的调速装置，有不同的效果。在实际应用中应视具体情况具体分析，通过技术经济分析选用最优的改造方法，这样才能收到节能降耗的效果。
三、国内外发展趋势
目前，国内外发展趋势主要往以下几方面发展：
1．计算机技术的发展，使得三维紊流的数值模拟实用化，计算机优化设计更为有效，性能预估更准确，产品的更新换代加快，新的水力模型不断取代旧模型。
2．泵与风机模型试验技术不断提高，为新型泵与风机的研制提供了强有力的手段。性能测试精度接近水轮机模型试验水平，对效率测试的总误差可达0.3%。泵与风机内部流场的观测手段更加先进。泵与风机空化性能不断改善，大型水泵的运行安全性能普遍受到重视。在强调以人为本的今天，现场工作环境（设备的噪声和振动等）及检修工作量（设备寿命，尤其是叶轮的寿命）等指标正在成为设备选择的重要指标。
3．对泵与风机性能要求更高，大型（1000KW以上）和年运行时间较长的中型泵与风机一般采用针对性设计和制造的方法，要求“量体裁衣”（即按现场实际运行扬程或风压和用户所需流量进行专门设计），较少套用定型产品，使得泵与现机性能与实际使用情况更好地吻合，从而取得最优的运行效果。
4．采用新的加工工艺，质量要求更高。型线的准确性及表面加工质量大大提高，产品的销售由价格主导转变为质量和性能主导。
结束语
现代科技迅猛发展，国际间技术交流日益频繁，技术及产品更新换代比较快，制造厂及科研单位应充分利用我国加入WTO这一历史机遇，加强国际间的交流合作，在充分利用、吸收、消化国外先进技术的同时，加大本国科研力量的
投入，开发国产化的高质量的节能型泵与风机类产品。
在此《通用机械》课程论文完成之际，衷心感谢老师一学期以来对我的谆谆教诲以及陪伴我一起上课的可爱的同学们！
参考文献
[1] 何川郭立君主编泵与风机（第四版）中国电力出版社2008.6
[2] 吴达人主编泵与风机西安交通大学出版社1989
[3] 杨诗成袁仲文陆火庆主编泵与风机（第三版）中国电力出版社
2007
第二章离心式泵与风机的基本理论 流体在通过泵与风机时，只在叶轮中得到能量，叶轮是实现机械能转换成流体能量的场所，是泵与风机最主要的工作部件。泵与风机的基本理论也称泵与风机的叶轮理论，它是研 究流体在叶轮中的运动规律、流体在叶轮中如何得到能量、流体得到能量的大小与性质以及主要影响因素。 速度分析法是研究离心式泵与风机叶轮中流体运动规律的主要方法，它的基本点是速度 三角形。泵与风机的基本方程式是反映流体在叶轮中得到的能量与叶轮进出口流体速度的关系，它是本章的核心。本章还讨论了泵扬程、风机全压的计算方法，分析了不同叶片型式的 特点。 一、重点、难点提示 1. 重点 (1)速度三角形 (2)基本方程式 (3)泵扬程的计算 (4 )风机全压的计算 (5)不同叶片型式的特点与应用 2. 难点 (1 )基本方程式计算 (2)泵与风机扬程和全压的计算 (3)不同叶片型式的特点分析 3. 考核目标 (1 )能简述离心式泵与风机的工作原理。 (2)理解离心式叶轮中流体的绝对运动是圆周运动和相对运动的合成，能正确表述这三种运动，以及相应速度(圆周速度、相对速度和绝对速度)的大小、方向与哪些因素有关， 能熟练画出叶轮中某一处(特别是叶片进、出口处)流体速度三角形，并能对其进行正确标示，能熟练、正确地计算速度三角形中的各个参数，在计算中知道泵与风机的理论流量与实际流量的关系、理解排挤系数的含义。 (3)知道推导叶轮基本方程式的假设条件，熟记基本方程式的两种表达形式，并能根据 题目的具体条件进行熟练计算，知道叶轮扬程(或全压)由静能头和动能头组成以及各组成 的计算式，能利用基本方程式进行简单分析，知道提高叶轮扬程(或全压)的主要方法以及 特点。 (4)大体知道叶轮进口预旋的产生原因，以及对叶轮工作的影响。 (5)知道有限叶片叶轮中与无限多叶片叶轮中流体相对运动的差别，以及由此引起的叶轮出口速度三角形的区别，知道滑移系数的含义。 (6)知道由于实际流体有粘性，使得泵与风机的实际扬程(或全压)比理论扬程(或全压)低。 (7)在记住第一章泵扬程和风机全压定义的基础上，能熟练写出实际运行时和选择泵与风机时，扬程(或全压)计算公式，并能正确计算。 (8)知道离心式叶轮有三种叶片型式，能熟练画出这三种叶片型式的进出口速度三角形，并知道这三种速度三角形的特点。
燃烧器基本知识 燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。 一、送风系统 送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。 1．壳体：是燃烧器各部件的安装支架和新鲜空气进风通道的主要组成部分。从外形来看可以分为箱式和枪式两种，大功率燃烧器多数采用分体式壳体，一般为枪式。壳体的组成材料一般为高强度轻质合金铸件。（如图1-1）顶盖上的观火孔有观察火焰作用 2．风机马达：主要为风机叶轮和高压油泵的运转提供动力，也有一些燃烧器采用单独电机提供油泵动力。某些小功率燃烧器采用单相电机，功率相对较小，大部分燃烧器采用三相电机，电机只有按照确定的方向旋转才能使燃烧器正常工作。有带动油泵及风叶作用，电机一般是2800转(如图1-2) 3．风机叶轮：通过高速旋转产生足够的风压以克服炉膛阻力和烟囱阻力，并向燃烧室吹入足够的空气以满足燃烧的需要。它由装有一定倾斜角度的叶片的圆柱状轮子组成，其组成材料一般为高强度轻质合金钢，所有合格的风机叶轮均具有良好的动平衡性能。 4．风枪火管：起到引导气流和稳定风压的作用，也是进风通道的组成部分，一般有一个外套式法兰与炉口联接。其组成材料一般为高强度和耐高温的合金钢。有风速调节作用。5．风门控制器：是一种驱动装置，通过机械连杆控制风门档板的转动。一般有手动调节、液压驱动控制器和伺服马达驱动控制器三种，前者工作稳定，不易产生故障，后者控制精确，风量变化平滑。 6．风门档板：主要作用是调节进风通道的大小以控制进风量的大小。其组成材料有合金，合金档板有单片、双片、三片等多种组合形式。 7．扩散盘：又称稳焰盘，其特殊的结构能够产生旋转气流，有助于空气与燃料的充分混合，同时还有调节二次风量的作用。 二、点火系统 点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。8．点火变压器：分电子式和机械（电感）式两种,是一种产生高压输出的转换元件，其输出电压一般为：2 5KV、2 6KV、2 7KV，输出电流一般为15~30mA。有EDI、丹佛斯、国产丹佛斯、飞达这几种。油机跟气机的区别是：油机一般两个头气机一般一个头。分电子式和机械式两种 9．点火电极：将高压电能通过电弧放电的形式转换成光能和热能，以引燃燃料。一般有单体式和分体式两种。一般点火针是用不锈钢材料耐800度高温，而我们用的是镍铬丝能耐1500度高温。注意点火棒不能与金属接触 10．电火高压电缆：其作用是传送电能。可以耐150万伏电压。 三、监测系统 监测系统的功能在于保证燃烧器安全的运行，其主要部件有火焰监测器、压力监测器、外接监测温度器等。11．火焰监测器：其主要作用是监视火焰的形成状况，并产生信号报告程控器。火焰检测器主要有三种：光敏电阻、紫外线UV电眼和电离电极。 A、光敏电阻：多用于轻油、重油燃烧器上，其功能和工作原理为：光敏电阻和一个有三个触点的火焰继电器相连，光敏电阻的阻值随器接收到的光的亮度而变化，接收到的光越亮，阻值就越低，当加在光敏电阻两端的电压一定时，电路中的电流就越高，当电流达到一定值时，火焰继电器被激活，从而使燃烧器继续向下工作。当光敏电阻没有感受到足够的光线时，火焰继电器不工作，燃烧器将停止工作。光敏电阻不适用于气体燃烧器。 B、电离电极：多用于燃气燃烧器上。程控器给电离电极供电，如果没有火焰，电极上的供电将停止，如果有火焰，燃气被其自身的高温电离，离子电流在电极、火焰和燃烧头之间流动，离子电流被整流成直流，

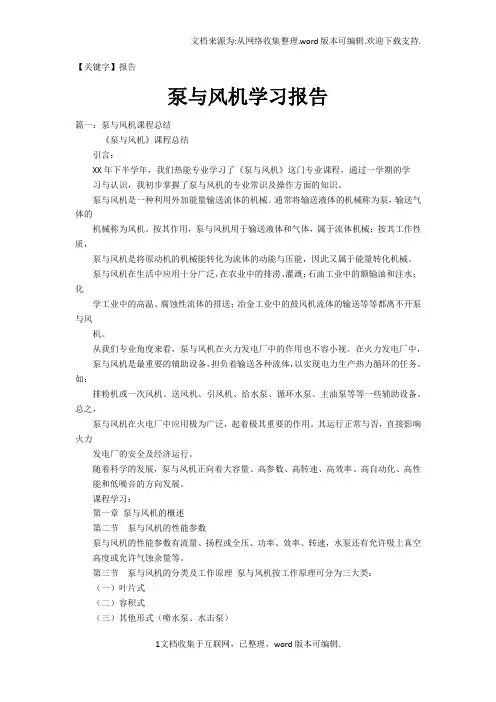

《泵与风机》课程总结 引言： 2010年下半学年，我们热能专业学习了《泵与风机》这门专业课程，通过一学期的学习与认识，我初步掌握了泵与风机的专业常识及操作方面的知识。 泵与风机是一种利用外加能量输送流体的机械。通常将输送液体的机械称为泵，输送气体的机械称为风机。按其作用，泵与风机用于输送液体和气体，属于流体机械；按其工作性质，泵与风机是将原动机的机械能转化为流体的动能与压能，因此又属于能量转化机械。 泵与风机在生活中应用十分广泛，在农业中的排涝、灌溉；石油工业中的额输油和注水；化学工业中的高温、腐蚀性流体的排送；冶金工业中的鼓风机流体的输送等等都离不开泵与风机。 从我们专业角度来看，泵与风机在火力发电厂中的作用也不容小视。在火力发电厂中，泵与风机是最重要的辅助设备，担负着输送各种流体，以实现电力生产热力循环的任务。如：排粉机或一次风机、送风机、引风机、给水泵、循环水泵、主油泵等等一些辅助设备。总之，泵与风机在火电厂中应用极为广泛，起着极其重要的作用。其运行正常与否，直接影响火力发电厂的安全及经济运行。 随着科学的发展，泵与风机正向着大容量、高参数、高转速、高效率、高自动化、高性能和低噪音的方向发展。 课程学习： 第一章泵与风机的概述 第二节泵与风机的性能参数 泵与风机的性能参数有流量、扬程或全压、功率、效率、转速，水泵还有允许吸上真空高度或允许气蚀余量等。 第三节泵与风机的分类及工作原理 泵与风机按工作原理可分为三大类： （一）叶片式 （二）容积式 （三）其他形式（喷水泵、水击泵） 按产生的压头分： （一）低压泵、高压泵 （二）通风机、压气机（离心通风机、轴流通风机） 按产生的作用分： （一）给水泵、凝结水泵、循环水泵、主油泵等等 各种泵与风机的工作原理及特点： 1、离心式泵与风机1、 2、 3、 2、轴流式泵与风机 3、混流式泵与风机 4、往复式泵与风机 5、齿轮泵 6、螺杆泵 7、罗茨泵
