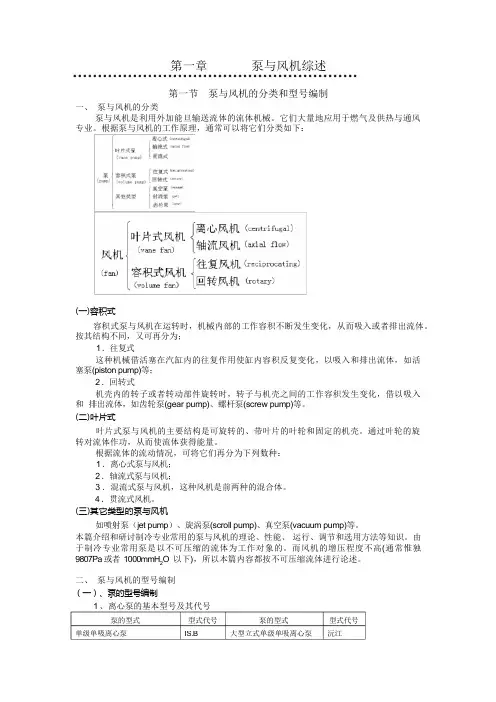

第一章泵与风机综述
第一节泵与风机的分类和型号编制
一、泵与风机的分类
泵与风机是利用外加能旦输送流体的流体机械。它们大量地应用于燃气及供热与通风专业。根据泵与风机的工作原理,通常可以将它们分类如下:
(一)容积式
容积式泵与风机在运转时,机械内部的工作容积不断发生变化,从而吸入或排出流体。按其结构不同,又可再分为;
1.往复式
这种机械借活塞在汽缸内的往复作用使缸内容积反复变化,以吸入和排出流体,如活塞泵(piston pump)等;
2.回转式
机壳内的转子或转动部件旋转时,转子与机壳之间的工作容积发生变化,借以吸入和排出流体,如齿轮泵(gear pump)、螺杆泵(screw pump)等。
(二)叶片式
叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。通过叶轮的旋转对流体作功,从而使流体获得能量。
根据流体的流动情况,可将它们再分为下列数种:
1.离心式泵与风机;
2.轴流式泵与风机;
3.混流式泵与风机,这种风机是前两种的混合体。
4.贯流式风机。
(三)其它类型的泵与风机
如喷射泵(jet pump)、旋涡泵(scroll pump)、真空泵(vacuum pump)等。
本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。由于制冷专业常用泵是以不可压缩的流体为工作对象的。而风机的增压程度不高(通常只有9807Pa或1000mmH2O以下),所以本篇内容都按不可压缩流体进行论述。
二、泵与风机的型号编制
(一)、泵的型号编制
1、离心泵的基本型号及其代号
泵的型式型式代号泵的型式型式代号
单级单吸离心泵IS.B大型立式单级单吸离心泵沅江
单级双吸离心泵S.Sh 卧式凝结水泵NB
分段式多级离心泵 D 立式凝结水泵NL
分段式多级离心泵首级为双吸DS 立式筒袋型离心凝结水泵LDTN
分段式多级锅炉给水泵DG 卧式疏水泵NW
卧式圆筒型双壳体多级离心泵YG 单吸离心油泵Y
中开式多级离心泵DK 筒式离心油泵YT
多级前置泵(离心泵)DQ 单级单吸卧式离心灰渣泵PH
热水循环泵R 长轴离心深井泵JC
大型单级双吸中开式离心泵湘江单级单吸耐腐蚀离心泵IH
2、混流泵的基本型号及其代号
泵的型式型式代号泵的型式型式代号
单级单吸悬臂涡壳式混流泵HB立轴涡壳式混流泵HLWB
立式混流泵HL 单吸卧式混流泵FB
3、轴流泵的基本型号及其代号
泵的形式轴流式立式卧式半调叶式全调叶式
型式代号Z L W B Q
除上述基本型号表示泵的名称外,还有一系列补充型号表示该泵的性能参数或结构特点。根据泵的用途和要求不同,其型号的编制方法也不同,现以下列示例说明。
(二)(二)、风机的型号编制
1、1、离心式风机的型号编制
离心式风机的名称包括:名称、型号、机号、传动方式、旋转方向和风口位置等六部分。
(1)名称包括用途、作用原理和在管网中的作用三部分,多数产品第三部分不作表示,在型号前冠以用途代号,如锅炉离心风机G,锅炉离心引风机Y,冷冻用风机LD,空调用风机KT等名称表示。
(2)型号由基本型号和补充型号组成,其形式如下:
基本型号:第一组数字,表示全压系数,
2 u
p
p
ρ
=
乘以10后的整数。
第二组数字,表示比转数化整后的值。
如果基本型号相同,用途不同时,为了便于区别,在基本型号前加上G或Y,LD、KT 等符号,G表示锅炉送风机,Y表示锅炉引风机,LD表示冷冻用风机,KT表示空调用风机。
补充型号:第三组数字,它由两位数字组成。第一位数字表示风机进口吸入型式的代号,以0、1和2数字表示:0表示双吸风机;l表示单吸风机;2表示两级串联风机。第二位数字表示设计的顺序号。
(3)机号一般用叶轮外径的分米(dm)数表示,其前面冠以No.,在机号数字后加上小写汉语拼音字母a或b表示变型。
a—代表变型后叶轮外径为原来的0.95倍。
b—代表变型后叶轮外径为原来的1.05倍。
(4)传动方式风机传动方式有六种,分别以大写字母A、B、C、D、E、F等表示,见表1—1及图1—1所示。
传动方式 A B C D F G
结构特点
单吸、
单支
架、无
轴承,
与电动
机直联
单吸、单
支架,悬
臂支承,
皮带轮
在两轴
承之间
单吸、单
支架,悬
臂支承,
皮带轮
在两轴
承外侧
单吸、单
支架,悬
臂支承,
联轴器
传动
单吸、双
支架,皮
带轮轴
承在外
侧
单吸,双
支架,联
轴器传
动
(5)旋转方向离心风机旋转方向有两种。右转风机以“右”字表示,左转风机以“左”字表示。左右之分是以从风机安装电动机的一端正视,叶轮作顺时针方向旋转称为右,作逆时针方向旋转称为左。以右转方向作为风机的基本旋转方向。
(6)出口位置风机的出口位置基本定为八个,以角度0、45、90、135、180、225、270、315等表示。对于右转风机的出风口是以水平向左方规定为0位置;左转风机的出风口则是以水平向右规定为0位置。
以上六部分的排列顺序如下:
说明:
1)一般用途的产品,可不用表示用途的代号。
2)在产品形式中,产生有重复代号或派生型时,用罗马数字Ⅰ、Ⅱ…等在比转数后加注序号。
3)第一次设计的序号可以不写出。
2、轴流式的型号编制
轴流式风机的名称包括:名称、型号、机号、传动方式、气流方向及风口位置等六部分。
(1)名称包括用途、作用原理和管网中的作用三部分,多数产品第三部分不作表示,常在型号前冠以用途代号,如锅炉轴流送风机G,锅炉轴流引风机Y等。
说明:
1)用途代号和离心式风机相同。
2)叶轮代号、单叶轮不表示,双叶轮用2表示。
3)叶轮轮毂比为叶轮底径与外径之比,取两位整数。
4)转子位置代号,卧式用A、立式用B表示,同系列产品转子无位置变化的则不表示。
5)若产品的型式中有重复代号或派生时,则在轮毂比转数后加注罗马数字Ⅰ、Ⅱ…表示。
6)设计序号用阿拉伯数字1、2…表示;若性能参数、外形尺寸、地脚尺寸、易损部件都没有变化,则不采用设计顺序号。
(3)机号一般用叶轮外径的分米(dm)数表示。其前面冠以No.,在机号数字后加上小写汉语拼音字母a或b表示变型。
(4)传动方式如表1—2所示。
表1-2 轴流风机传动方式及结构特点
传动方式 A B C D F G
结构特点无轴承,
电动机
直联传
动
悬臂支
承,皮带
轮在两
轴承之
间
悬臂支
承,皮带
轮在两
轴承外
侧
悬臂支
承,联轴
器传动
(有风
筒)
悬臂支
承,联轴
器传动
(无风
筒)
齿轮箱,
直联传
动
(5)气流方向用以区别吸气和出气方向,分别以入和出表示;选用时一般不表示。
(6)风口位置分进风口和出风口两种,用入、出若干角度表示;基本风口位置有4个,0o、90o,180o、270o。
第二
节泵与风
机的工作
原理
一、一、离心式泵与风机的工作原理
离心式泵与风机的工作原理是,叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,压能和动能都得到提高,从而能够被输送到高处或远处。离心式泵与风机最简单的结构型式如图1—2、图1—3所示。叶轮l 装在一个螺旋形的外壳内,当叶轮旋转时,流体轴向流入,然后转90度进入叶轮流道并径向流出。叶轮连续旋转,在叶轮入口处不断形成真空,从而使流体连续不断地被泵吸入和排出。
二、轴流式泵与风机工作原理
轴流式泵与风机的工作原理是:旋转叶片的挤压推进力使流体获得能量,升高其压能和动能,其结构如图1—4、图1—5所示。叶轮1安装在圆筒形(风机为圆锥形)泵壳3内,当叶轮旋转时,流体轴向流入,在叶片叶道内获得能量后,沿轴向流出。轴流式泵与风机适用于大流量、低压力,制冷系统中常用作循环水泵及送引风机。
图 1-3 离心式风机主要结构分解示意图
1—吸入口;2—叶轮前盘;3—叶片;4—后盘;5—机壳;6—出口 7—截流板,即风舌;8—支架
图1-4 轴流泵示意图
1-叶轮2-导流器3-泵壳
图1-5 轴流风机示意图
1-整流罩2-前导叶3-叶轮4-扩散筒5-整流体
图
图1-6 贯流式风机示意图
(a)贯流式风机叶轮结构示意图1-叶片
(b)贯流式风机中的气流2-封闭端面
三、贯流式风机的工作原理
近年来由于空气调节技术的发展,要求有一种小风量、低噪声、压头适当和在安装上便于与建筑物相配合的小型风机。贯流式风机就是适应这种要求的新型风机。
贯流式风机的主要特点如下(图1—6):
(1)叶轮一般是多叶式前向叶型,但两个端面是封闭的。
(2)叶轮的宽度b没有限制,当宽度加大时.流量也增加。
(3)贯流式风机不像离心式风机是在机壳侧板上开口使气流轴向进入风机,而是将机壳
部分地敞开使气流直接径向进
入风机。气流横穿叶片两次。某
些贯流式风机在叶轮内缘加设
不动的导流叶片,以改善气流状
态。
(4)在性能上,贯流式风机的
图1-7 往复泵示意图
1、活塞
2、泵缸
3、工作室
4、吸水阀
5、压水阀
效率较低,一般约为30%一50%。
(5)进风口与出风口都是矩形的,易与建筑物相配合。贯流式风机至今还存在许多问题有待解决。特别是各部分的几何形状对其性能有重大影响。不完善的结构甚至完全不能工作,但小型的贯流式风机的使用范围正在稳步扩大。 四、 四、 其他常用泵
(一)、往复泵
现以活塞式为例来说明其工作原理。如图1—7所示,活塞泵主要由活塞1在泵缸2内作往复运动来吸入和排除液体。当活塞1开始自极左端位置向右移动时,工作室3的容积逐渐扩大,室内压力降低,流体顶开吸水阀4,进入活塞1所让出的空间,直至活塞l 移动到极右端为止,此过程为泵的吸水过程。当活塞1从右端开始向左端移动时,充满泵的流体受挤压,将吸水阀4关闭,并打开压水阀5而排出,此过程称为泵的压水过程。活塞不断往复运动,泵的吸水与压水过程就连续不断地交替进行。此泵实际上工作原理是与制冷系统的压缩机一样的,所以在本篇中我们不详解,而在后面压缩机部分再详细介绍。此泵适用于小流量、高压力,在大型制冷机组中用得多些。
(二)、水环式真空泵
真空式气力输送系统中,要利用真空泵在管路中保持一定的真空度。有吸升式吸入管段的大型泵装置中,在启动时也常用真空泵抽气充水。常用的真空泵是水环式真空泵。水环式真空泵实际上是一种压气机,它抽取容器中的气体将其加压到高于大气压,从而能够克服排气阻力将气体排入大气。
水环式真空泵的构造简图示于图1-8。有12个叶片的叶轮1偏心地装在圆柱形泵壳
2内。泵内注入一定量的水。叶轮旋转时,将水甩至泵壳形
成一个水环,环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心,右半轮毂与水环间的进气空间4逐渐扩大,从而形成真空,使气体经进气管3进入泵内进气空间4。随后气体进入左半部,由于毂环之间容积被逐渐压缩而增高了压强,于是气体经排气空间5及排气管6被排至泵外。
真空泵在工作时应不断补充水,用来保证形成水环和带走摩擦引起的热量。
我国生产的水环式真空泵有SZ 型和SZB 型,前者最
高压强可达205.933Kpa(作为压气机用时)。SZB 是悬臂式的小型真空泵。表1—3是SZ 型水环式真空泵的性能简表。 表
表1-3
(三)、齿轮泵工作原理
齿轮泵具有一对互相啮合的齿轮,通常用作供油系统的动力泵,如图0—9所示,齿轮1(主动轮)固定在主动轴上,轴的一端伸出壳外由原动机驱动,另一个齿轮2(从动轮)装在另一个轴上,齿轮旋转时,液体沿吸油管3进入到吸入空间,沿上下壳壁被两个齿轮分别挤压到排出空间汇合(齿与齿啮合前),然后进入压油管4排出。
图1-8 水环式真空泵 1、叶轮 2、泵壳 3、进气管 4、进气空间 5、排气空间 6、排气管
图1-9 齿轮泵示意图 1-主动轮 2-从动轮 3-吸油管 4-压油管
(四)、螺杆泵工作原理
如图1—10所示,螺杆泵乃是一
种利用螺杆相互啮合来吸入和排出液体的回转式泵。螺杆泵的转子由主动螺杆l(可以是一根,也可有两根或三根)和从动螺杆2组成。主动螺杆与从动螺杆做相反方向转动,螺纹相互啮合,流体从吸入口进入,被螺旋轴向前推进增压至排出口。此泵适用于高压力、小流量。制冷系统中常用作输送轴承润滑油及调速器用油的油泵。
(五)、喷射泵工作原理
如图1—11所示,将高压的工作流体7,由压力管送入工作喷嘴6,经喷嘴后压能变成高速动能,将喷嘴外围的液体(或气体)带走。此时因喷嘴出口形成高速使扩散室2的喉部吸入室5造成真
空,从而使被抽吸流体8不断进入与工作流体7
混合,然后通过扩散室将压力稍升高输送出去。
由于工作流体连续喷射,吸入室继续保持真空,于是得以不断地抽吸和排出流体。 工作流体可以为高压蒸汽,也可为高压水,
前者称为蒸汽喷射泵,后者称为射水抽气器。这种泵在制冷系统中较为少见。
图1-11 图1-11 喷射泵示意图 1、排出管 2、扩散室 3、管子 4、吸入管 5、吸入室 6、喷嘴 7、工作流体 8、被抽吸流体
图1-10 螺杆泵示意图
1、主动螺杆
2、从动螺杆
3、泵壳
常见泵的分类及工作原理-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第十六章常见泵的分类和工作原理 泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加,主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等,也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量;叶片泵是利用回转叶片与水的相互作用来传递能量,有离心泵、轴流泵和混流泵等类型。 第一节泵的分类及在电厂中的应用 一、泵的分类 (一)按照泵的工作原理来分类,泵可分为以下几类 1、容积式泵 容积式泵是指靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体,并靠工作部件的挤压而直接使液体的压力能增加。 容积泵根据运动部件运动方式的不同又分为:往复泵和回转泵两类。 按运动部件结构不同有:活塞泵和柱塞泵,有齿轮泵、螺杆泵、叶片泵和水环泵。 2、叶轮式泵 叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。 根据泵的叶轮和流道结构特点的不同,叶轮式泵又可分为: 离心泵(centrifugal pump) 轴流泵(axial pump) 混流泵(mixed-flow pump) 旋涡泵(peripheral pump) 喷射式泵(jet pump) (二)其它分类
1、泵还可以按泵轴位置分为: (1)立式泵(vertical pump) (2)卧式泵(horizontal pump) 2、按吸口数目分为: (1)单吸泵 (single suction pump) (2)双吸泵 (double suction pump) 3、按驱动泵的原动机来分: (1)电动泵(motor pump ) (2)汽轮机泵(steam turbine pump) (3)柴油机泵(diesel pump) (4)气动隔膜泵(diaphragm pump 如图16-1 为泵的分类 图16-1 泵的分类 二、各种类型泵在电厂中的典型应用 离心泵凝结水泵、给水泵、闭式水泵、凝补水泵、 定子冷却水泵、定排水泵、炉水循环泵 轴流泵循环水泵 往复泵EH油泵
泵的分类、原理及选型 一、泵的类型 1、根据泵的工作原理和结构分:1.叶片泵;2.容积泵;3.其他类型泵 2、根据介质分:清水泵、污水(污物)泵、油泵、耐腐蚀泵、衬氟泵、排污泵等; 3、从使用安装方式分:管道泵、液下泵、潜水泵等。
三、泵的工作原理(叶片泵) 1、离心泵的工作原理 水泵开动前,先将泵和进水管灌满水,水泵运转后,在叶轮高速旋转而产生的离心力的作用下,叶轮流道里的水被甩向四周,压入蜗壳,叶轮入口形成真空,水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。 离心泵是由于在叶轮的高速旋转所产生的离心力的作用下,将水提相高处的,故称离心泵。 单级双吸离心泵结构原理图: 2、轴流泵的工作原理 轴流泵与离心泵的工作原理不同,它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力,可把水从下方推到上方。 轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转,在叶片产生的升力作用下,连续不断的将水向上推压,使水沿出水管流出。叶轮不断的旋转,水也就被连续压送到高处。 轴流泵的一般特点 (1)水在轴流泵的流经方向是沿叶轮的轴相吸入、轴相流出,因此称轴流泵。 (2)扬程低(1~13米)、流量大、效益高,适于平原、湖区、河网区排灌。 (3)起动前不需灌水,操作简单。 轴流泵结构原理图:
3、混流泵的工作原理 由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间,因此,混流泵的工作原理既有离心力又有升力,靠两者的综合作用,水则以与轴组成一定角度流出叶轮,通过蜗壳室和管路把水提向高处。 混流泵结构原理图: 1、前泵盖 2、泵体 3、叶轮螺母 4、叶轮 5、后泵盖 6、机封压盖 7、机械密封组合 8、轴套 9、前轴承压盖 10、托架11、泵轴12、轴承盒13、后轴承压盖 1.输送介质的物理化学性能 四、泵选型条件 输送介质的物理化学性能直接影响泵的性能、材料和结构,是选型时需要考虑的重要因素。{介质名称、介质特性(腐蚀性、磨蚀性、毒性等)、固体颗粒含量及颗粒大小、密度、黏度、汽化压力、气体含量、是否结晶等} 2.工艺参数(选型重要依据) (1)流量Q:工艺装置生产中,要求泵输送的介质量,工艺人员一般应给出正常、最小和最大流量。 泵数据表是上往往只给出泵的正常和额定流量。选泵时,要求额定流量不小于装置的最大流量或取正常流量的1.1~1.15倍。 (2)扬程H:工艺装置所需的扬程值,也称计算扬程。一般要求泵的额定扬程为装置所需扬程的1.05 ~1.1倍。 (3)进口压力Ps和出口压力Pd:进、指泵进出接管法兰处的压力,进出口压力的大小影响到壳体的耐压和轴封的要求。 (4)温度T:泵进口介质温度,一般应给出工艺过程中泵进口介质的正常、最低和最高温度。 (5)装置汽蚀余量NPSHa:有效汽蚀余量 (6)操作状态:操作状态分连续操作和间歇操作两种。 泵的台数和备用率 —般水泵大中型泵站台数以4~8台为宜。中小型泵站以3~6台为宜,小型泵站以2~3台为宜,
第一章泵与风机综述 第一节泵与风机的分类和型号编制 一、泵与风机的分类 泵与风机是利用外加能旦输送流体的流体机械。它们大量地应用于燃气及供热与通风专业。根据泵与风机的工作原理,通常可以将它们分类如下: (一)容积式 容积式泵与风机在运转时,机械内部的工作容积不断发生变化,从而吸入或排出流体。按其结构不同,又可再分为; 1.往复式 这种机械借活塞在汽缸内的往复作用使缸内容积反复变化,以吸入和排出流体,如活塞泵(piston pump)等; 2.回转式 机壳内的转子或转动部件旋转时,转子与机壳之间的工作容积发生变化,借以吸入和排出流体,如齿轮泵(gear pump)、螺杆泵(screw pump)等。 (二)叶片式 叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。通过叶轮的旋转对流体作功,从而使流体获得能量。 根据流体的流动情况,可将它们再分为下列数种: 1.离心式泵与风机; 2.轴流式泵与风机; 3.混流式泵与风机,这种风机是前两种的混合体。 4.贯流式风机。 (三)其它类型的泵与风机 如喷射泵(jet pump)、旋涡泵(scroll pump)、真空泵(vacuum pump)等。 本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。由于制冷专业常用泵是以不可压缩的流体为工作对象的。而风机的增压程度不高(通常只有9807Pa或1000mmH2O以下),所以本篇内容都按不可压缩流体进行论述。 二、泵与风机的型号编制 (一)、泵的型号编制 1、离心泵的基本型号及其代号 泵的型式型式代号泵的型式型式代号 单级单吸离心泵IS.B大型立式单级单吸离心泵沅江
泵的选型原则、依据和具体操作方式 设计院在设计装置设备时,要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始,那么以什么原则来选泵呢?依据又是什么? 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵,要求轴封可靠或采用无泄漏泵,如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵,要求对流部件采用耐腐蚀性材料,如AFB不锈钢耐腐蚀泵,CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵,要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外,应尽可能选用离心泵: a、有计量要求时,选用计量泵 b、扬程要求很高,流量很小且无合适小流量高扬程离心泵可选用时,可选用往复泵,如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大(大于650~1000mm2/s)时,可考虑选用转子泵或往复泵(齿轮泵、.螺杆泵) e、介质含气量75%,流量较小且粘度小于37.4mm2/s时,可选用旋涡泵。 f、对启动频繁或灌泵不便的场合,应选用具有自吸性能的泵,如自吸式离心泵、自吸式旋涡泵、气动(电动)隔膜泵。 二、知道泵选型的基本依据 泵选型依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据,一般要用放大5%—10%余量后扬程来选型。 3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作
电磁泵的分类与工作原理解读 电磁泵是一种技术成熟并且广泛应用的泵类产品,具有结构紧凑,输出压力高,无泄漏,体积小,价格相对低廉,输出流量较小等特点。 电磁泵(electromagnetic pump )利用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。利用磁场和导电流体中电流的相互作用,使流体受电磁力作用而产生压力梯度,与可运动的泵体形成交互作用,带动泵体振动,推动液体输出。 大型电磁泵与结构(图1) 电磁泵主要分为:直流电磁泵和交流电磁泵两大类。直流电磁泵包括传导式电磁泵(平面式和螺旋式)和热电-电磁泵;交流电磁泵包括单相交流电磁泵(平面传导式、环形感应式)和三相交流电磁泵(平面感应式、螺旋感应式、圆形感应式)<直流传导式的工作原理 一般来说直流传导式结构比较简单,它由磁极、电极、泵沟等组成。在定向 恒稳磁场N-S极之间,通过泵沟两侧的电极向液态金属中通入直流电,直流电方
向与磁场方向垂直,按左手定则产生产生电磁力驱动金属溶液流动,改变磁极或
泵阀英才网 pv Jdjob88,com 电极极性可改变流动方向。调节磁场强度或直流电流大小可改变驱动强度 直流无刷电磁泵(图2) 交流传导式电磁泵工作原理 交流传导式电磁泵由电极,铁心,主副线圈和泵沟组成。当主线圈通以工频 交流电时,在铁心的气隙中产生一交变磁场,该交变磁场作用在泵沟内的金属上,同时铁心中产生的交变磁场感应铁心上的副线圈,从,而在副线圈上产生感应电动势,电极及液态金属所组成的回路中便有交流电,在任意瞬间泵沟有效区磁场的方向和通过液态金属的电流方向按左手定则判断所产生的电磁力的方向是一定的,电磁力驱动液态金属在泵沟中定向流动。
(本文由三昌泵业网络部整理、仅供参考) 水泵基础知识 1.供水设备:单位时间内输出一定流量、扬程的自动启停的给水装置。 2.消防供水设备:用于消防用途的供水设备。2002年前生产该设备必须有省级消防部门颁发的生产 许可证书或备案登记证书。凡越省际范围销售,必须到拟销售的省份进行审查备案,办理登记入境(省)销售手续。自我国加入WTO后,公安部取消了入境(省)备案手续,不再发放消防产品登记备案证书。消防供水设备企业只要出具国家消防检测单位的检测合格报告,用户在中国消防产品网站http://211.101.148.74/上查阅即可。 3.生活供水设备:用于生活用途的供水设备。 4.生产供水设备:用于生产用途的供水设备。 5.囊式落地膨胀水箱:囊式供水设备在锅炉(换热站)膨胀系统的应用。主要取代高位膨胀水箱, 解决采暖(制冷)系统中的热胀冷缩问题与自动补水问题。 6.农田灌溉系统:供水设备在农田灌溉系统的应用。 7.人工造浪系统:囊式供水设备应用人工造浪系统。 (二)供水设备的种类 根据供水设备的用途可分生活供水设备、生产供水设备、消防供水设备三种。 根据供水设备的原理与构成分成三类。补气式供水设备、囊式供水设备、变频供水设备。 1.补气式供水设备:利用密封罐内空气的可压缩性,调节输水的给水装置,其作用相当于高位水箱 或水塔,由气压罐内压力变化自动控制水泵的工作,当罐内空气压力不足时,能够自动补气增压。 2.囊式供水设备:囊内为水室,罐囊之间为气室,一次充气常年使用,其运行工况是当气压罐内压 力降至用户要求的低限时,压力传感信号通过电控柜开启水泵,自动输水至罐内。当系统压力不
概念 1、流量:单位时间内泵与风机所输送的流体的量称为流量。 2、扬程:流经泵的出口断面与进口断面单位重量流体所具有总能量之差称为泵的扬程。 3、全压:流经风机出口断面与进口断面单位体积的气体具有的总能量之差称为风机的全压 4、有效功率:有效功率表示在单位时间内流体从泵与风机中所获得的总能量。 5、轴功率:原动机传递到泵与风机轴上的输入功率为轴功率 6、泵与风机总效率:泵与风机的有效功率与轴功率之比为总效率 7、绝对速度:是指运动物体相对于静止参照系的运动速度; 8、相对速度:是指运动物体相对于运动参照系的速度; 9、牵连速度:指运动参照系相对于静止参照系的速度。 10、泵与风机的性能曲线:性能曲线通常是指在一定转速下,以流量qv作为基本变量,其他各参数(扬程或全压、功率、效率、汽蚀余量)随流量改变而变化的曲线。 11、泵与风机的工况点:在给定的流量下,均有一个与之对应的扬程H或全压p,功率P及效率η值,这一组参数,称为一个工况点。 12、比转速:在相似定律的基础上寻找一个包括流量、扬程、转速在内的综合相似特征量。 13、通用性能曲线:由于泵与风机的转速是可以改变的,根据不同转速时的工况绘制出的性能和相应的等效曲线绘制在同一张图上的曲线组,称为通用性能曲线。 14、泵的汽蚀:泵内反复出现液体的汽化与凝聚过程而引起对流道金属表面的机械剥蚀与氧化腐蚀 的破坏现象称为汽蚀现象,简称汽蚀。 15、吸上真空高度:液面静压与泵吸入口处的静压差。 16、有效的汽蚀余量:按照吸人装置条件所确定的汽蚀余量称为有效的汽蚀余量或称装置汽蚀余量 17、必需汽蚀余量:由泵本身的汽蚀性能所确定的汽蚀余量称为必需汽蚀余量或泵的汽蚀余量(或 液体从泵吸入口至压力最低k点的压力降。) 18、泵的工作点:将泵本身的性能曲线与管路特性曲线按同一比例绘在同一张图上,则这两条曲线 相交于M点,M点即泵在管路中的工作点。 填空 1、1工程大气压等于98.07千帕,等于10m水柱高,等于735.6毫米汞柱高。 2、根据流体的流动情况,可将泵和风机分为以下三种类别:离心式泵与风机;轴流式泵与风机;混流式泵与风机。 3、风机的压头(全压)p是指单位体积气体通过风机所获的的能量增量。 5、单位时间内泵或风机所输送的流体量称为流量。 6、泵或风机的工作点是泵与风机的性能曲线与管路的性能曲线的交点。 7、泵的扬程H的定义是:泵所输送的单位重量流量的流体从进口至出口的能量增值。 8、安装角是指叶片进、出口处的切线与圆周速度反方向之间的交角。
第十六章常见泵的分类和工作原理 泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加,主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等,也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量;叶片泵是利用回转叶片与水的相互作用来传递能量,有离心泵、轴流泵和混流泵等类型。 第一节泵的分类及在电厂中的应用 一、泵的分类 (一)按照泵的工作原理来分类,泵可分为以下几类 1、容积式泵 容积式泵是指靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体,并靠工作部件的挤压而直接使液体的压力能增加。 容积泵根据运动部件运动方式的不同又分为:往复泵和回转泵两类。 按运动部件结构不同有:活塞泵和柱塞泵,有齿轮泵、螺杆泵、叶片泵和水环泵。 2、叶轮式泵 叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。 根据泵的叶轮和流道结构特点的不同,叶轮式泵又可分为: 离心泵(centrifugal pump) 轴流泵(axial pump) 混流泵(mixed-flow pump) 旋涡泵(peripheral pump) 喷射式泵(jet pump) (二)其它分类 1、泵还可以按泵轴位置分为: (1)立式泵(vertical pump)
(2)卧式泵(horizontal pump) 2、按吸口数目分为: (1)单吸泵 (single suction pump) (2)双吸泵 (double suction pump) 3、按驱动泵的原动机来分: (1)电动泵(motor pump ) (2)汽轮机泵(steam turbine pump) (3)柴油机泵(diesel pump) (4)气动隔膜泵(diaphragm pump 如图16-1 为泵的分类 图16-1 泵的分类二、各种类型泵在电厂中的典型应用
水泵的分类、原理及选型 一泵的类型 1、根据泵的工作原理和结构分: 2、根据介质分: 清水泵、污水(污物)泵、油泵、耐腐蚀泵、衬氟泵、排污泵等; 3、从使用安装方式分: 管道泵、液下泵、潜水泵等。
二、泵的适用范围和特性比较表 三、水泵的工作原理(叶片泵) 1、离心泵的工作原理 水泵开动前,先将泵和进水管灌满水,水泵运转后,在叶轮高速旋转而产生的离心力的作用下,叶轮流道里的水被甩向四周,压入蜗壳,叶轮入口形成真空,水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。 离心泵是由于在叶轮的高速旋转所产生的离心力的作用下,将水提相高处的,故称离心泵。
2、轴流泵的工作原理 轴流泵与离心泵的工作原理不同,它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力,可把水从下方推到上方。 轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转,在叶片产生的升力作用下,连续不断的将水向上推压,使水沿出水管流出。叶轮不断的旋转,水也就被连续压送到高处。 *轴流泵的一般特点 (1)水在轴流泵的流经方向是沿叶轮的轴相吸入、轴相流出,因此称轴流泵。 (2)扬程低(1~13米)、流量大、效益高, 适于平原、湖区、河
网区排灌。 (3)起动前不需灌水,操作简单。 混流泵结构原理图:
三、泵选型条件 1.输送介质的物理化学性能 输送介质的物理化学性能直接影响泵的性能、材料和结构,是选型时需要考虑的重要因素。{介质名称、介质特性(腐蚀性、磨蚀性、毒性等)、固体颗粒含量及颗粒大小、密度、黏度、汽化压力、气体含量、是否结晶等} 2.工艺参数(选型重要依据) (1)流量Q:工艺装置生产中,要求泵输送的介质量,工艺人员一般应给出正常、最小和最大流量。 泵数据表是上往往只给出泵的正常和额定流量。选泵时,要求额定流量不小于装置的最大流量或取正常流量的1.1~1.15倍。 (2)扬程H:工艺装置所需的扬程值,也称计算扬程。一般要求泵的额定扬程为装置所需扬程的1.05 ~1.1倍。 (3)进口压力Ps和出口压力Pd:进、指泵进出接管法兰处的压力,进出口压力的大小影响到壳体的耐压和轴封的要求。 (4)温度T:泵进口介质温度,一般应给出工艺过程中泵进口介质的正常、最低和最高温度。 (5)装置汽蚀余量NPSHa:有效汽蚀余量 (6)操作状态:操作状态分连续操作和间歇操作两种。 泵的台数和备用率 —般水泵大中型泵站台数以4~8台为宜。中小型泵站以3~6台为宜,小型泵站以2~3台为宜,

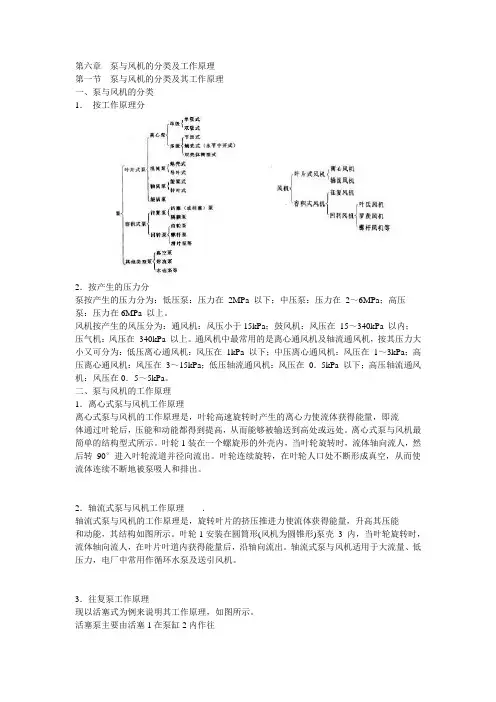

第六章泵与风机的分类及工作原理 第一节泵与风机的分类及其工作原理 一、泵与风机的分类 1.按工作原理分 2.按产生的压力分 泵按产生的压力分为:低压泵:压力在2MPa 以下;中压泵:压力在2~6MPa;高压 泵:压力在6MPa 以上。 风机按产生的风压分为:通风机:风压小于15kPa;鼓风机:风压在15~340kPa 以内; 压气机:风压在340kPa 以上。通风机中最常用的是离心通风机及轴流通风机,按其压力大小又可分为:低压离心通风机:风压在1kPa 以下;中压离心通风机:风压在1~3kPa;高压离心通风机:风压在3~15kPa;低压轴流通风机:风压在0.5kPa 以下;高压轴流通风机:风压在0.5~5kPa。 二、泵与风机的工作原理 1.离心式泵与风机工作原理 离心式泵与风机的工作原理是,叶轮高速旋转时产生的离心力使流体获得能量,即流 体通过叶轮后,压能和动能都得到提高,从而能够被输送到高处或远处。离心式泵与风机最简单的结构型式所示。叶轮1 装在一个螺旋形的外壳内,当叶轮旋转时,流体轴向流人,然后转90°进入叶轮流道并径向流出。叶轮连续旋转,在叶轮人口处不断形成真空,从而使流体连续不断地被泵吸人和排出。 2.轴流式泵与风机工作原理. 轴流式泵与风机的工作原理是,旋转叶片的挤压推进力使流体获得能量,升高其压能 和动能,其结构如图所示。叶轮1 安装在圆筒形(风机为圆锥形)泵壳 3 内,当叶轮旋转时,流体轴向流人,在叶片叶道内获得能量后,沿轴向流出。轴流式泵与风机适用于大流量、低压力,电厂中常用作循环水泵及送引风机。 3.往复泵工作原理 现以活塞式为例来说明其工作原理,如图所示。 活塞泵主要由活塞 1 在泵缸 2 内作往
