橡胶改性沥青混凝土的施工工艺指导意见
一、橡胶改性沥青
（1）橡胶改性沥青生产完成后，温度范围一般为175℃～180℃。储存灌还应有搅动装置搅动橡胶改性沥青，橡胶改性沥青发育完成后即可装车运至沥青混合料拌合场，在拌合场存储时间不要超过24小时。
（2）橡胶改性沥青的质量
橡胶沥青的质量，尤其是粘度必须符合表1的要求才能使用，否则应不予使用。
表1 橡胶沥青技术指标
检测项目技术指标试验方法
粘度，177℃，(Pa.s) 1.5～4.0 T 0625 针入度(25℃,100g,5s)，（0.1mm）不小于25 T 0604
软化点，不小于（℃）60 T 0606
弹性恢复，25℃，不小于（%）75 T 0662
表2 橡胶改性沥青混合料生产温度控制
橡胶沥青加热温度175～180℃
矿料温度180～200℃
混合料出厂温度170℃～180℃
混合料运输到现场温度不低于165℃
摊铺温度不低于160℃，低于140℃废弃
初压开始温度不低于155℃
复压最低温度不低于130℃
碾压终了温度不低于120℃
注：①所有检测用温度计应采用半导体数显温度计并及时送当地计量部分检定，或在监理监督下用标准温度计标定；
②所有温度检查均按正确的方法操作，避免温度计探头位置不当导致所测温度不真实；
③碾压温度是指碾压层内部温度。
（3）橡胶沥青胶结料的延迟使用和再加热
橡胶改性沥青如果4小时内不使用，应停止加热。保温罐里的橡胶沥青的降温速度是不一样的，但是如果在使用前温度低于180℃就需要再加热。橡胶沥青冷却后再加热到175℃—
—180℃称为一个加热循环。橡胶改性沥青再加热的循环次数不能超过两次，但是橡胶改性沥青的质量必须一直能够满足表1的要求，尤其是最低粘度要求。
二、橡胶改性沥青混凝土的拌制
橡胶改性沥青混凝土配合比设计与其他类型的沥青混合料基本相同。使用马歇尔击实试验方法确定沥青混合料的配合比。
在实际工程中橡胶沥青混凝土的配合比设计流程与普通沥青混合料和改性沥青混合料的设计流程基本相同。油石比应通过试验确定，方法同普通沥青混凝土一样。
严格掌握橡胶沥青和集料的拌制温度和出场温度。
（1）橡胶改性沥青混合料在拌和时，温度需控制在170℃～180℃，但注意不超过185℃。
（2）拌和楼控制室要逐盘打印沥青及各种矿料的用量和拌和温度，并定期对拌和楼的计量和测温进行校核。
（3）拌和时间由试拌确定。必须使所有集料颗粒全部裹复沥青结合料，并以沥青混合料拌和均匀为度。
（4）要注意目测检查混合料的均匀性，及时分析异常现象。如混合料有无花白、冒青烟和离析等现象。如确认是质量问题，应作废料处理并及时予以纠正。在生产开始以前，有关人员要熟悉本项目所用各种混合料的外观特征，这要通过细致地观察室内试拌的混合料而取得。
（5）每台拌和楼每天上午、下午各取一组混合料试样做马歇尔试验和抽提筛分试验，检验油石比、矿料级配和沥青混凝土的物理力学性质。每周应检验1～2次残留稳定度（6）每天结束后，用拌和楼打印的各仓料数量，进行总量控制。以各仓用量及各仓筛分结果，在线检查矿料级配；计算平均施工级配和油石比，与设计结果进行校核；以每天产量计算平均厚度，与路面设计厚度进行校核。
三、橡胶沥青混凝土的运输
（1）采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场温度。插入深度要大于150mm。在运料卡车侧面中部设专用检测孔，孔口距车箱底面约300mm。
（2）拌和楼向运料车卸料时，汽车应前后移动三次装料，以减少粗集料的离析现象。
（3）沥青混合料运输车的运量应较拌和能力和摊铺速度有所富余，根据工程规模摊铺机前方应有3～5辆运料车等候卸料。
（4）橡胶改性沥青混合料的运输温度大多采用165℃，热天短距离运输时温度可以稍低，但也宜在160℃以上，冷天长距离运输时可采用175℃的高温。在运输过程中应注意混合料的保温防护。
（5）运料车应有良好的篷布覆盖设施，卸料过程中继续覆盖，直到卸料结束取走篷布，以资保温并避免污染环境。
（6）连续摊铺过程中，运料车在摊铺机前10～30cm处停住，不得撞击摊铺机。卸料过程中运料车应挂空档，靠摊铺机推动前进。
四、橡胶沥青混凝土的摊铺
（1）连续稳定地摊铺是提高路面平整度最主要措施。
对于橡胶改性沥青混凝土，摊铺机的摊铺速度应根据拌和楼的产量、施工机械配套情况及摊铺厚度、摊铺宽度。建议的摊铺速度为1～2m/min，应做到缓慢、均匀、不间断地摊铺。
（2）用机械摊铺的混合料未压实前，施工人员不得进入踩踏。一般情况下不得采用人工整修。
（3）橡胶改性沥青混合料上面层采用非接触式平衡梁装置控制摊铺厚度。两台摊铺机距离不应超过10m，以形成良好的热接缝。
（4）摊铺机应调整到最佳工作状态，调好螺旋布料器两端的自动料位器，并使料门开度、链板送料器的速度和螺旋布料器的转速相匹配。螺旋布料器中的混合料以略高于螺旋布料器2/3为度，使熨平板的挡板前混合料的高度在全宽范围内保持一致，避免摊铺层出现离析现象。
（5）检测松铺厚度是否符合规定，以便随时进行调整。摊前熨平板应预热至规定温度。摊铺机熨平板必须拼接紧密，不许存有缝隙，防止卡入粒料将铺面拉出条痕。
（6）摊铺遇雨时，立即停止施工，并清除未压实成型的混合料。遭受雨淋的混合料应废弃，不得卸入摊铺机摊铺。
五、橡胶改性沥青混凝土的碾压成型
（1）压实成型的沥青路面应符合压实度及平整度的要求。
（2）应配备足够数量的压路机，选择合理的压路机组合方式及初压、复压、终压(包括成型)的碾压步骤，以达到最佳碾压效果。压路机的数量、规格、碾压次序、分阶段碾压温度应由试验路段确定，在正式施工时应严格按试验路段确定的工序进行碾压
（3）压路机应以高频底幅，紧跟慢压为基本原则，压路机的碾压速度应符合表 3 的规定。压路机的碾压路线及碾压方向不应突然改变而导致混合料推移。碾压区的长度应大体稳定，两端的折返位置应随摊铺机前进而前进，横向不得在相同的断面上。
压路机类型碾压速度（km/h）
初压复压终压
钢轮压路机（静压）2～3 3～6 轮胎压路机3～5 4～6
振动压路机（振动）3～4.5
表3 橡胶改性沥青混合料的碾压速度
（4）特别注意碾压温度，压路机的碾压温度应符合要求，碾压同时不得在低温下反复碾压，使石料棱角磨损、压碎，破坏集料嵌挤。
（5）上轮胎压路机时不可用水，最好用防粘油，碾压100米后胶轮热平衡完成，可不用防粘油了。
六开放交通及其它
（1）热拌沥青混合料路面应待摊铺层完全自然冷却，沥青混合料表面温度低于50℃后，方可开放交通，最好是冷却一个晚上。需提早开放交通时，可洒水冷却降低沥青混合料温度。
（2）沥青路面雨季施工时应符合下列要求：
①注意气象预报，加强工地现场、沥青拌和厂和气象台站之间的联系，控制施工长度，各项工序紧密衔接。
②运料车和工地应备有防雨设施，并做好基层及路肩排水措施。
③当遇雨或下层潮湿时，不得摊铺沥青混合料，对未经压实即遭雨淋的沥青混合料，应全部清除，更换新料。

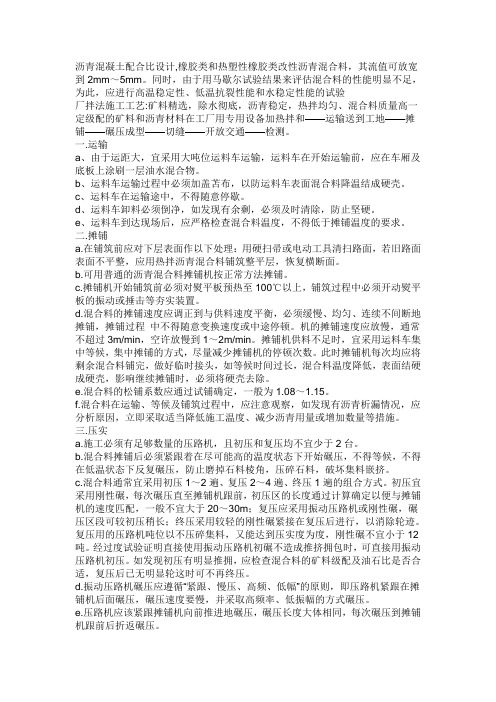

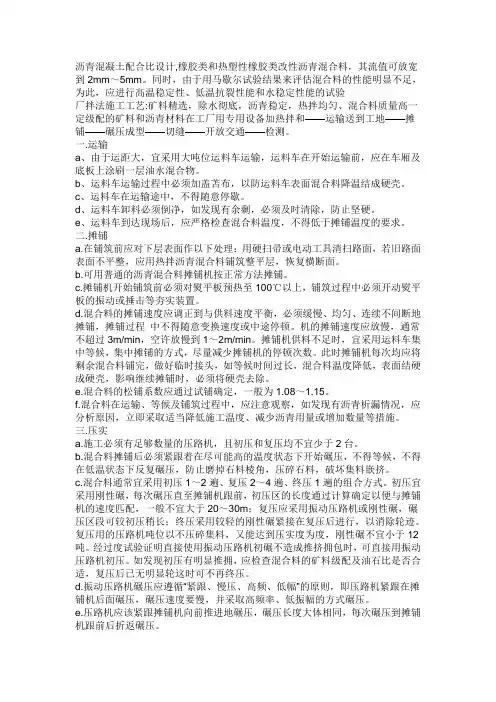

改性沥青混凝土路面施工工艺 改性沥青混凝土路面由于其自身较普通沥青混凝土有更高的高温稳定性、更好的低温抗裂性和良好的耐久性，在沥青混凝土路面中，特别是路面上面层中得到广泛使用。 1 工艺特点 成套大型机械施工，循环往复式作业，质量容易得到保证。 2 适用范围 本工艺适用于高速公路、一级公路、城市主干道和机场跑道等改性沥青路面表面层施工。 3 工艺原理 将搅拌设备拌和的沥青混合料热料，经沥青混凝土摊铺机摊铺，并对其进行一定程度的预压实和整形，再由各种组合的压路机充分碾压，成为具有足够的力学性能和路用性能的路面结构。 4 工艺流程 施工工艺流程见图1。 5 操作要点 5.1 施工准备 1) 材料 沥青混合料应符合设计和施工规范的要求。 2) 作业条件 (1) 正式施工前应准备好需用的改性沥青混合料 生产、运输、摊铺、压实等设备，并进行必要的校验 调试工作。 (2) 铺筑改性沥青混合料前，应检查下承层的质 量，检查合格方可铺筑沥青混合料。路缘石与沥青混 合料接触面应涂刷粘结油。 (3) 在旧沥青路面或水泥混凝土路面上加铺改性 沥青面层时，应修补破损的路面、填补坑洞、封填裂 缝或失效的水泥路面接缝；松动的水泥混凝土板应清 除或进行稳定处理；表面应平整，摊铺前应清扫干净， 喷洒粘层油。 (4) 夜间施工时，必须有充足良好的照明条件。 (5) 施工前对各种施工机具做全面检查，经调试证明处于性能良好状态，机械设备数量应足够，施工能力应配套，关键设备宜有备用设备或应急方案。 (6) 当气温低于10℃时，不得进行改性沥青混合料路面施工。 3) 技术准备 (1) 对参与施工人员进行培训和技术交底。 (2) 提前对现场情况进行调查，并制定出详细的试验段摊铺、碾压方案、质量保证措施和预防措施。选定试验段进行施工，试验段长度宜为100～200m ，根据试验结果，确定合理的机械组合、 图1施工工艺流程图
1、SBS改性沥青混合料的运输 1.1根据拌和楼和摊铺机生产能力以及运距计算车辆数，保证摊铺机摊铺时前面常保存有4～5辆待卸车，运输车辆采用大吨位运输车，保证运力满足要求。 1.2运输前对车辆性能进行检修，应使用性能良好的运输车，防止运料过程中车坏。 1.3运输车辆的车厢应清扫干净，并洗刷油水混合物，严禁有泥沙或其它杂物残留车厢；为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂1：3的柴油水混合液。 1.4装料过程中，为减少沥青混合料的粗细颗粒离析现象，应缩短出料口到车厢的装料距离，往车厢内装一斗料，车就移动一次位置。 1.5不管是否刮风、下雨，运料车均应用完好的双层蓬布覆盖设施，以便保温、防雨或避免污染环境。 1.6运料途中运料车不得随意停驶，尽量匀速行进，避免突然加速和急刹车。 1.7采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场的温度，插入深度大于150㎜，在运料车侧面中部设专用检测孔，孔口距车厢底面约300㎜. 1.8在摊铺现场应凭运料单收料，并检查沥青混合料的质量，检查混合料的颜色是否一致，有无花白料，有无结团或严重离析现
象，温度是否在容许的范围内。如混合料的温度过高或过低，应该废弃不用，已结块或已遭雨淋的混合料也应废弃不用。 1.9卸料后，对残余的混合料应及时清除，防止结硬。 2、SBS改性沥青混合料的摊铺 2.1处理下承层，下承层的清扫、修补、处理是一项极其重要的工作，必须予以重视。该项工作应在摊铺前1天完成，并验收确认。具体要求如下： 1）彻底清扫、冲洗下承层的污染物，砂浆和其它浮渣应用钢刷擦清。 2）下承层的坑槽、松散和其它病害应按规定用沥青混合料修补。 3）对下承层的标高、横坡、平整度要进行检测，对影响质量且无法在上面层消除的缺陷地段进行调平。 2.2洒布粘层油。由于本工程下承层已受到一定污染，为确保上面层与下承层粘结完好，在摊铺沥青混合料前，应对下承层、横缝接口、与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面，均喷洒一层粘层油。其质量控制要点如下： 1）粘层油质量应满足规范要求； 2）粘层油用量控制在0.3～0.4㎏/㎡之间，且应洒布均匀，局部少洒或多洒的地段应用人工补洒或予以刮除； 3）路面有脏物尘土时应清除干净。当有沾粘的土块时，应用水刷净，待表面干燥后浇洒；
沥青混凝土路面施工工艺流程及操作要点 1、施工工艺流程 施工准备→混合料拌→混合料运输→摊铺→碾压→接缝处理→开放交通→检验 1.2操作要点 1.2.1 施工准备 1) 根据批准的目标配合比对拌和机进行调试，确定各冷料仓的供料比例、进料速度。 2) 经检验，下承层各项指标均符合规范要求，即可进行普通沥青混合料路面的摊铺。 3) 沥青混合料改性添加剂沥青路面的施工，严禁在10℃以下以及雨天、路面潮湿的情况下施工。 4) 透层油宜采用高渗透性透层油，用量为1.0～1.2kg/m2(沥青含量50%)。 5) 粘层油宜采用SBS改性乳化沥青，应保证路面均匀满布粘层油，用量0.5～0.7 kg/m2(沥青含量50%)。 1.2.2实验室操作规定 所有操作规程完全按《JTGE20-2011公路工程沥青及沥青混合料试验规程》进行，有部分注意事项如下1)、混合料拌和注意事项： （1）按常规方法准备相应的各种集料、矿料、沥青；各种集料、矿料加热温度：180-195℃，基质沥青加 热温度155-165℃； （2）将加热后的集料倒入拌和锅中，加入按比例设计好的沥青混合料改性添加剂样品，干拌90s；再加入 （按级配设计最佳沥青用量的）设计好的沥青用量，一起湿拌90s；最后加入矿粉拌和90s； （3）用小铲将拌合好的混合料铲入容器内，进行简单的手工拌合，使混合料中各种粗细集料能均匀分布。 2)、马歇尔击实成型、车辙件成型及养护要求： （1）马歇尔击实成型温度170±5℃，车辙成型温度170±5℃； （2）在成型倒料时，请注意集料的均匀性，禁止直接倒入，应用小铲将混合料均匀沿试模由边至中铲入试 模内，然后按试验规程④进行夯实； （3）成型试件密度应符合马歇尔标准击实试样密度100±1%的要求； 一般情况下是先试压4次（8个来回），然后调转方向再压24次（48个来回）； （4）成型后，连同试模一起在常温条件下放置时间48h为宜； 备注： ①手工搅拌时请注意保持温度应不低于车辙或马歇尔试件成型温度； ②拌合时由于集料大小差别较大，机器拌完后大粒径的在拌合锅上面，为确保集料能均匀分布，请进行简 单拌合； ③指《JTGE20-2011公路工程沥青及沥青混合料试验规程》。
SBS改性沥青混凝土路面施工工法 1前言 随着沥青混凝土路面施工技术的发展、施工设备性能的提高、施工技术规范和设计规范的修订，原工法（YJGF37-2004）有些条款已不适用现在施工的要求，需要对其进行修订。 本次工法的修订依托多个改性沥青路面工程项目，开展了《SBS 改性沥青混凝土路面施工技术与工艺研究》、《高速公路改扩建工程沥青路面拼接技术研究》等多项施工技术与工艺的研究，吸收了从混合料级配设计、拌和、运输、压实及离析控制等多项研究技术成果和专利，即将“贝雷法”纳入到改性沥青混合料矿料级配设计中，补充和完善了沥青混合料配合比设计方法；应用大功率摊铺机和对摊铺机布料槽进行了改进，有效地的解决了混合料纵向、横向、竖向离析和温度离析；提出了复压完成温度的控制范围，有效提高压实质量；针对低温环境提出了相适应的施工控制参数，有利指导低温施工；提出接缝处理采用热接缝技术，增强了接缝处抗渗能力等。四项实用型专利是“新旧沥青路面拼接预热装置”、“沥青拌合站回收粉尘排放装置”、“一种设置在冷料仓下料口处控制冷料供给量的挡板”和“粉煤燃烧系统”。所引用的新技术通过了中国公路学会的技术鉴定，总体上达到了国际先进水平。 本工法在我局下属各公司推广应用以来，所承建工程较多，不仅路面的施工质量较好，而且也取得了较好的经济效益和社会效益。其中获国家优质工程银奖3项，中囯土木工程詹天佑奖2项，交通部优质工程一等奖10项，交通部优质工程二等奖4项。 2工法特点 本工法最突出特点就是工艺的大改进，控制措施准确、到位，工艺控制参数选择恰当，能成功的解决了摊铺时混合料纵向、横向及竖向离析；同时也将温度离析控制在允许范围。加之，配合比和压实度的有效控制，施工质量大大堤高，施工组织更加科学、合理。 本工法不考虑改性沥青现场加工，而是使用成品SBS改性沥青，工法只涉及成品检测、试验与储存保管方法。 3工法的适用范围 本工法适用于高等级公路的新建、改扩建、城市干道、厂矿道路、机场跑道等热拌SBS改性沥青密级配面层的铺筑施工。 4工艺原理 把粗、细集料经冷料按目标配合比进行配料，通过充分烘干，加热到规定温度，进行二次筛分，存于各热料仓，然后按生产配合比供料，再加热至规定温度和规定比例的SBS改性沥青、一定比例的填料，一并进入搅拌机中强制拌和，搅拌均匀后，运输车运至现场，采用具有振动夯、自动找平系统的大功率摊铺机进行摊铺作业，压路机碾压成型，使结构层达到使用功能要求。
随着我国汽车工业的迅速发展，每年的轮胎产量超过１亿条，仅次于美国和日本，每年生成的废旧轮胎达到５０００多万条，约合重量１４００ｋＴ，而每年的处理量只有２００ｋＴ，大量的废旧轮胎未得到充分的再生利用。近几年我国在北京、上海、江西、浙江、广东等部分省市引用橡胶粉改性沥青技术，铺筑了上千公里的高速路面，取得了良好的应用效果，用橡胶粉改性沥青铺筑路面既节省了资源，又减少了环境污染，具有非常重要的意义，也有光明的前景。 橡胶粉改性沥青材料具有高温稳定性好、水稳定性强、低温抗裂性明显改善等优点，可以延长道路的使用寿命，减少路面行驶噪音，防止打滑，提高了安全系数，尤其价格低廉。橡胶粉改性沥青材料可以用来拌制沥青混合料，铺筑沥青路面上面层，也可以用单层表处的施工方法铺在路面上基层与下面层之间，或上面层与中面层之间，作为一种应力吸收层，以抑制路面基层裂缝向上的反射。 １胶粉改性沥青的生产工艺 在道路工程中橡胶粉改性沥青的生产方法多采用以沥青为加热载体，将胶粉混入沥青材料中直接进行再生脱硫，常用的生产方法有高温脱硫法、吹风氧化法、专用脱硫机法和塑炼混炼法。其中以脱硫机法效果最好。该生产方法综合了工业上生产橡胶的水油法的高压（ ０．９８ＭＰａ）、快速脱硫法的高温（１８０℃）、机械处理法的的高速剪切作用等功能，脱硫速度快、产品质量好，是理想的橡胶粉改性沥青生产方法。 脱硫机法所用的设备是由沥青熔融釜、齿轮泵、喷射分散器、搅拌器和加热系统组成。在生产时先将熔融沥青用齿轮泵注入脱硫机的熔融釜内，加入胶粉和再生剂，开动搅拌器使混合物在搅拌器的作用下，分散均匀，再开动齿轮泵循环系统，通过喷射分散器和齿轮泵进行再生循环，胶粉和沥青在脱硫机内由于机械作用和流体力学作用，高温高压的作用，胶粉吸收了沥青中的油份而溶胀和溶解，经过齿轮泵和喷射分散器的剪切作用，加快胶粉的脱硫速度，缩短了脱硫时间，提高胶粉与沥青的混合均匀性，胶粉的溶解度和添加量，形成均匀、细腻而又具有柔性的再生橡胶粉改性沥青。 ２材料的选择 ２．１橡胶粉２．１．１橡胶粉粒径 橡胶粉又称硫化橡胶粉（ＶＲＰ），它是由硫化橡胶制品经 过粉碎加工而成的弹性粉状物，常用的有废旧轮胎、橡胶鞋等。按照胶粉的粒度大小不同可分为粗胶粉、细胶粉、微细胶粉和超微细胶粉。道路工程中，从应用和经济角度综合考虑，采用微细胶粉中橡胶粉粒径为６０、８０和１００目为宜。２．１．２胶粉的加量 对胶粉合理加量的选择应从三个方面考虑：①路面的使用性能；②加工、运输、摊铺性能；③成本。有关资料显示，一般情况下低于１０％的胶粉用量对沥青的改性作用不大。佘玉成等人采用橡胶粉粒径８０目，胶粉加量在１０％、１５％、２０％三个比例下改性沥青的性能及加工性能进行了试验。从改性性能方面看，加量１０％的胶粉对基质沥青改善幅度无明显变化当加量２０％时，沥青的性能有较大提高，但粘度太大，不宜加工。当胶粉的加量为１５％时的沥青性能，加工性能都较好。应该注意的是胶粉的加量１５％不是对任何粒径的胶粉都合适，随着胶粉粒径的变细，改性沥青的性能提高，粘度也随之提高，需要根据试验来确定胶粉的添加量。２．２再生剂 顾名思义是使胶粉再生的物质，通过再生剂的加入，把硫化橡胶高分子弹性体的弹性转变为塑性恢复其粘性，并使之具有再生硫化的能力。借助渗透作用，再生剂被吸附在橡胶分子上，缩短再生时间， 增加产量，改善再生橡胶的性能．使硫化胶粉中的三维交联网状分子结构松弛和展开，产生溶胀或部分溶胀，以利于同沥青的共混。再生剂的掺量一般为胶粉重量的１％￣２％。 ３加工温度 加工温度严重影响橡胶粉改性沥青的性能，加工温度一般为１６０℃￣１８０℃。胶粉的品种不同，加工的温度略有区别。当温度低于１６０℃时，胶粉颗粒不能充分溶胀和脱硫，当温度高于２００℃时，易导致胶粉炭化，随着分解温度和时间的增长可导致胶粉完全破坏而生成低沸点的烃类，在这种情况下，胶粉中的碳黑和无机组分起着沥青填充剂的作用，而胶粉分解的低分子产物则起着对沥青的稀释作用，从而造成沥青性能的恶化，沥青的三大指标的变化也说明了这一点，随着温度的升高，沥青的延度、针入度呈现上升趋势，软化点则是先上升而后下降。 ４搅拌时间 在加工温度一定的情况下，搅拌时间越长，胶粉被剪切的细度越细，改性沥青的延度和软化点明显上升，但长时间加热对沥青性能影响也较大，因此，应结合不同的加工温度， 橡胶粉改性沥青的工艺研究 马献忠 安阳市政建设维护管理处（４５５０００） 摘要：对废旧轮胎胶粉的材料选择、胶粉的添加量、再生剂的用量、加热温度、搅拌时间、生产方法等详细论述。关键词：橡胶粉改性沥青工艺 试验研究 Ｓｈｉｙａｎｙａｎｊｉｕ
改性沥青混凝土施工方案 一、工程概况 火星北路浏阳河大桥沥青混凝土主桥桥面结构为：4cmAC13+5cmAC20（I），沥青全部采用SBS改性沥青，合计1346.2m3； 二、沥青混凝土面层施工方案 2.1主要施工方案 1、因沥青运输车辆从北向进入，故施工顺序按以下进行： a、施工第一区域粗粒式； b、施工第三、四、五区域粗粒式； c、施工第一、二、三区域右半幅中粒式； d、施工第一、二、三区域左半副中粒式； e、两台摊铺机联合全副摊铺一、二、三区域粗粒式上面层； f、第四、五区域中粒式； g、第四、五区域细粒式。 2、为避免施工第一区域和第二区域中面层施工时运输车辆污染、破坏第二区域 粘层，第二区域粘层沥青和中粒式沥青混凝土分幅施工，先施工右半幅粘层油，留下左半副作为施工车辆通行车道，待施工完毕第一区域和第二区域右半幅中粒式后，再施工左半副。 3、用厂拌法拌制沥青混凝土混合料，25t 自卸汽车运输，采用德国ABG423摊铺
机摊铺。碾压时先用轻型钢筒式压路机或关闭振动装置的振动压路机初压2遍，再用重型的轮胎压路机或钢筒式压路机复压（不宜少于4-6遍）达到设计的压实度，再用钢筒式压路机或关闭振动装置的振动压路机终压（不少于2遍）。 4、沥青混合料摊铺完毕，严禁车辆通行和其他杂物污染路面。 2.2施工准备工作 施工前准备工作包括： 2.2.1拌和场设备安装完毕，应对拌和机进行调试。调试内 容主要包括： ①机械系统运转是否正常； ②电脑控制系统是否有效； ③沥青、矿料的计量是否达到精度要求； ④沥青加热系统是否正常； ⑤沥青、矿料输送是否正常。 2.2.2做好原材料的调查检测试验，混合料的配合比设计 施工前对各种材料进行调查试验，将选用的沥青、矿料送有资质的试验室进行试验，材料合格后进行沥青混合料的配合比设计，经设计确定的标准配合比和原材料来源在施工过程中不随意变更。 2.2.3试验路段铺筑 施工前必须对粗粒式、中粒式沥青混凝土面层做试验路段铺
废橡胶粉改性沥青应用与设计 作者：发布于：2012-6-27 12:35:59 点击量：15 一、名词解释 1、胶粉沥青——国际材料与测试协会标准ASTM D8-88 中定义为采用15%以上橡胶粉粒的沥青改性材料，在美国一般比例为 18~22%，橡胶粉粒能全部通过10#筛，180~200℃温度下至少反应45min分钟；在沥青与橡胶充分熔胀，同时硫化橡胶粉粒还没有大面积降解前使用，改性后的胶结料还能显著体现硫化橡胶的特性。 2、橡胶粉(CRM)——指轮胎橡胶经过粉碎形成的粉末，用于沥青改性的材料。 3、小汽车轮胎——小汽车、敞篷小车和轻型卡车的外直径小于660毫米的轮胎。 4、卡车轮胎—卡车和公交车上用的外径大于660mm、小于1520mm的轮胎。 5、常温粉碎法——将废橡胶轮胎在室温下或略高于室温的环境下进行粉碎的方法。常温粉碎法一般能够产生形状不规则的、表面积较大的颗粒，有利于和沥青的相 互作用。 6、冷冻粉碎法——使用液氮来冷冻废橡胶轮胎，使得废轮胎变得易碎，然后用锤磨机来打碎这些冷冻橡胶的方法，这种方法能够生成表面积较小的光滑颗粒。 7、脱硫橡胶——粉碎后经过加温加压，或者掺加软化剂改变了橡胶材料性质。 8、稀释剂——轻质石油产品，做碎石封层时，在喷洒之前添加到橡胶沥青中，使橡胶沥青容易喷洒均匀，在没有引起橡胶沥青的性质较大改变之前挥发掉。因为轻质成分要挥发，所以稀释剂不用于拌制混合料的橡胶沥青中，也不推荐用于90天内铺筑罩面的夹层中。 9、废轮胎橡胶——用过的汽车、卡车或者公交车的轮胎经加工得到的橡胶。生产过程中应排除不当轮胎料源，如实心轮胎、铲车轮胎、飞机轮胎和挖土机轮胎以及其他非汽车轮胎，这些材料的成分不适合橡胶沥青反应。 10、应力吸收层(SAMI)——一种碎石封层，用热橡胶沥青喷洒在现有的路表面，然后立即撒布单一粒级的封层集料，再进行碾压，将集料嵌入沥青膜。其厚度通常介于5到15毫米之间，取决于覆盖骨料的尺寸。应力吸收层是一种表面处治，主要是用于恢复表层抗滑性能，封住裂缝，形成防水膜来减少表层的水渗入路面结构中。应力吸收层可用于路面保存、养护和局部维修。胶粉改性沥青应力吸收层可以有效防止下层开裂的路基或路面的反射裂缝扩展至表面层，对于新建或改建的路面大大延长路面使用性能。 11、粘度——流体或者半流体抵抗流动的性质(剪切力)，是橡胶沥青现场质量控制 的指标。 二、废胶粉改性沥青综述 1、废胶粉改性沥青的发展 废胶粉改性沥青从19世纪30年代就开始用作接缝填缝料、补丁和薄膜。在19世纪50年代，美国的刘易斯和博恩等进行了大规模的实验室研究评估。一些研究成果与雷克斯和帕克合作的“橡胶沥青材料试验室研究”一起发表在1954年10月的“公路”刊物上。1960年三月，在芝加哥举办了首届橡胶沥青研讨 会。60年代和70年代，亚利桑那州查尔斯·麦克唐纳在橡胶和沥青材料上做了大量的工作，开发了胶粉沥青的“湿法”生产(也称为麦克唐纳法)，开始将胶粉改性沥青用于填补坑洞和表面处冶等，并作为常用养护方法，特别是胶粉沥青碎石封层作为凤凰城道路的主要养护方案有效地使用了将近20年，直到交通量过大才改为薄层沥青混凝土罩面，后来又开发了胶粉沥青断级配混合料成功地替代了碎石封层。1975年加州运输部开始进行胶粉沥青碎石封层试验，取得很好的效果。1980年在加州斯托贝城用“湿法”生产的胶粉沥青和密级配集料建设的路面建成，该项目是对一条极差的路面进行紧急维修，采用了路面加筋网和60毫米的密级配沥青混凝土以恢复结构承载力，其上为薄层(30mm)橡胶沥青混合料磨耗层。最早的三个项目都位于在冬天使用轮胎防滑链的高海拔的“冰冻区”，证明胶粉改性沥青混凝土路面有很好的抗磨耗和抗低温开裂性能。1983年瑞文多城建成的项目大大推动了应用粉胶改性沥青的进程，因采用沥青混凝土改造成本太高不能接受，所以采用了薄层橡胶沥青路面，这个项目设计了一系列13个试验段。试验段一直在进行跟踪监测，清楚地
xx高速公路第XX合同段 AC-13C细粒式改性沥青混凝土上面层施工方案 一、工程概况 我项目经理部所承建的xx高速公路路面第四合同段，全线共长20km，起讫桩号K88+200～K108+200。主要路面结构设计为：4cm厚AC-13C细粒式改性沥青混凝土+粘层油+8cm厚AC-20C中粒式沥青混凝土中面层+粘层油+12cm厚ATB-30沥青稳定碎石下面层+封层+透层+水泥稳定碎石基层。我标段负责K88+200-K108+200的施工。 二、施工准备 1、在经检测并经监理工程师签认合格后的喷洒过粘层油的中面层顶进行AC-13C细粒式改性沥青混凝土上面层施工作业。 2、AC-13C目标配合比 AC-13C细粒式改性沥青混凝土目标配合比设计详见：AC-13C细粒式改性沥青混凝土目标配合比设计。 3、QLB-4000型沥青拌和楼AC-13C生产配合比 AC-13C细粒式改性沥青混凝土QLB-4000型拌和生产配合比设计详见：AC-13C细粒式改性沥青混凝土生产配合比设计。
4、按规范要求对进场材料进行抽样检测，所采用原材料满足规范要求，原材料检验详见：原材料进场检验报告。 5、由试验人员在拌和站检测AC-13C细粒式改性沥青混凝土配合比、油石比以及毛体积密度，确认配和比符合设计。 三、施工工艺 1、施工现场准备： 1）、铺筑前清除粘层上的SBS浮石子和杂物等，对局部污染较严重的地方进行冲洗，重新喷洒粘层油。 2）、在与沥青面层相接触的结构物面上均匀地刷涂一层乳化沥青，以保证与结构物的相互粘接。 3）、根据施工计划前后桩号多放样10～20m，利于数据采集和剩余料的铺筑。根据设计图正线铺筑面边框线即：离中线1.5m，13m。位置10m整桩号进行放点或有构造物相互连接地段进行复核，采用全站仪逐桩逐点进行放样。中面层采用平衡梁方式。 2、施工方案： 1)沥青混合料的拌和： ①沥青采用导热油加热，沥青温度稳定，具有一定的流动性，使沥青混合料拌和均匀，出厂温度符合要求，保证沥青能源源不断地从沥青罐输送到拌和机内。 ②集料铲运方向与流动方向垂直，保证铲运材料均匀，避免集料离析。 ③每天开工前检测原材料的含水量，以便调节冷料进料速度，
沥青路面施工方案 1、工程概况： 1.1.概况： 道路沥青路面工程，支路1路面长491.97米，路幅宽16米；支路2路面长308.22米,路幅宽16米.道路设计面层采用沥青混凝土路面，厚度为7cm,分两层施工，用摊铺机摊铺,压路机碾压、成型。我施工段路面施工采用集中拌料的施工法，加强对施工中的材料、施工技术、质量、安全要素的控制，以达到优质高效的完成施工任务。 1.2.主要工程量： 工程量为:支路一4919.7平方米;支路二3082.2平方米。 2、编制依据： 2.1.《道路工程施工合同》； 2.2.《道路工程实施性施工组织设计》； 2.3.《道路工程施工图设计》； 2.4.《城市道路施工及验收规范》（CJJ-91）； 2.5.《市政道路工程质量检验评定标准》（CJJ1-90）； 2.6.《公路改性沥青路面施工技术规范》（JTJ036-98）； 2.6 《沥青路面施工及验收规范》(GB50092-96) 3、施工准备 3.1.根据施工场地，做好总平面布置，施工用水、临时排水、用电要接到位。 3.3根据监理单位和业主批准的施工组织设计和施工方案，组织施工机械、人员进场。 3.4根据基层总进度计划，编制月、周计划，明确分工责任到人。 4、主要机械： 1、压路机2台 2、自卸车4辆 3、经纬仪1台 4、水准仪1台 5、洒水车1辆 6、摊铺机1台
7、切割机1台8、小型夯机1台 5、施工组织机构及劳动力组织 5.1、施工组织领导小组 组长： 成员： 5.2、劳动力组织 土建技术员1名、施工员工1名、质检员1名、安全员1名、压路机操作工2名、摊铺机操作工2名、切割机操作手1名、司机4名、后台配合及壮工20名、技工15名、电工1名。 6、施工方法 沥青砼为商品沥青砼。 6.1、混合料的拌和 （1）粗、细集料应分类堆放和供料，取自不同料源的集料应分开堆放，应对每个料源的材料进行抽样试验，并应经工程师批准。 （2）按目标配合比设计，生产配合比设计，生产配合验证三个阶段进行试拌、试铺后，进行大批生产。 （3）每种规格的集料、矿料和沥青都必须分别按要求的比例进行配料。 （4）沥青材料采用导热油加热，加热温度在160-170℃范围内，矿料加热温度为170-180℃，沥青与矿料的加热温度应调节到能使拌和的沥青混凝土出厂温度在150-160℃，不准有花白料、超温料，混合料超过200℃者应废弃，并应保证运到施工现场的温度不低于140-150℃。沥青混合料的施工温度见下表所示。 沥青混合料的施工温度（℃） 沥青加热温度：160-170 矿料温度：170-180 混合料出厂温度：正常范围150-165超过200废弃 混合料运输到现场：温度不低于140-150 摊铺温度正常施工：低于130-140，不超过165 低温施工不低于140-150，不超过175
国道205线滨州黄河公路大桥 桥面铺装及防水层施工指南 国道205线滨州黄河公路大桥桥面铺装设计结构为SBS改性沥青防水层+7cmSBS沥青砼（AC-20Ⅰ）掺加聚丙烯纤维+4cmSBS沥青砼（SMA-13）掺加木质纤维。 一、原材料采用情况 本工程所需原材料均由试验室检验合格方可采用，使用前砂石料全部过筛，具体采用情况如下： 1、沥青：SBS（Ⅰ-D型）改性沥青 （技术指标见下表） 2、玄武岩：邹平玄武岩石料厂 3、石灰岩、矿粉：淄博黑旺石料厂 4、砂：潍坊石埠砂 5、聚丙烯纤维：深圳海川公司 6、木质纤维：北京垦特莱公司 SBS改性沥青（Ⅰ-D型）技术指标
二、调试厂拌设备 采用日工2000型间歇式拌合机拌合，在施工前先调试标定拌合机：第一，冷料（碎石、石屑、砂等），通过变频调速器调整给料转速来调整级配；第二，热料（热料仓出来的石料），根据设定的热料配比，输入程序后自动计量。 三、施工工艺 （一）SBS改性沥青防水层 1、清扫：首先对桥面进行凿毛，并进行全面严格检查，对不合格部位重新处理达到要求，然后由技术员率领民工用小型自行式机械钢刷清刷桥面2遍，对个别机械清刷不到的凹陷处，用人工拿钢刷刷干净，最后用两台空压机把浮土彻底清理干净。 2、洒布防水层： （1）洒布前对洒布车进行检查保养，彻底清理车罐和管道内原有沥青，清洗底盘，防止夹带杂物污染桥面。洒布前先进行试洒，确定洒布车的车速、泵速、喷管高度、洒布宽度等工作参数以及洒布量、洒布厚度，方可进行正常施工； （2）首先将SBS改性沥青均匀加热，升温至185℃以上，使用自行式沥青洒布车以每平方米1.1-1.3kg的数量喷洒SBS热态改性沥青；洒布前应对沥青泵和洒布管道充分预热并试喷（用槽子接住），当每一喷嘴
橡胶粉改性沥青定义及特点橡胶粉改性沥青定义 橡胶粉改性沥青（Asphalt Rubber,简称AR）是一种新型的优质复合材料。他在重交沥青与废旧轮胎橡胶粉和外加剂的共同作用下，橡胶粉通过吸收沥青中的树脂，烃类等多种有机质，经过一系列的物理和化学变化，是胶粉湿润，膨胀，粘度增大，软化点提高，并兼顾了橡胶和沥青的粘性，韧性，弹性，从而提高了橡胶沥青的路用性能。 “橡胶粉改性沥青”是指把废旧轮胎制成的胶粉，作为改性剂添加到基质沥青中，在一个专门的特殊设备中，经高温、添加剂和剪切混合等一系列作用制成的黏合材料。 橡胶粉改性沥青的改性原理是轮胎橡胶粉粒在充分拌合的高温条件下与基质沥青充分熔胀反应形成的改性沥青胶结材料。橡胶粉改性沥青对基质沥青的使用性能有很大的改善，且优于目前常用的改性剂SBS、SBR、EV A等制成的改性沥青。鉴于它优良的使用性能和对环保的巨大贡献，有专家预言：橡胶粉改性沥青有望取代SBS改性沥青。橡胶粉改性沥青的特点 用于改性沥青的橡胶是具有高弹性的高聚物,在基质沥青中加入硫化胶粉,能达到甚至超过苯乙烯-丁二烯-苯乙烯嵌段共聚物改性沥青同样的效果。胶粉改性沥青的特点包括: 2.1、针入度减小,软化点提高,黏度增大,说明沥青高温稳定性提高,对夏季行车的路面车辙、推挤现象有改善。 2.2、温度敏感性降低。在温度较低时,沥青变脆使路面发生应力开裂;在温度较高时,路面变软,受承载车辆作用而变形。而用胶粉改性后,沥青的感温性得到改善,抗流动性提高,橡胶粉改性沥青的黏度系数大于基质沥青,说明改性后的沥青有较高的抗流动变形能力。 2.3、低温性能得到改善。胶粉可提高沥青的低温延度,增加沥青的柔韧性。 2.4、黏附性增强。由于石料表面黏附的橡胶沥青膜厚度增加,可提高沥青路面抗水侵害能力,延长路用寿命。 2.5、降低噪声污染。 2.6、增加车辆轮胎与路面的抓着性,提高行驶安全。 2橡胶粉改性沥青设备介绍配备进口高速剪切胶体磨（与美国壳牌公司使用的胶体磨相同）， 胶体磨沿径向有多层刀齿，转子和定子相互咬合，从而使聚合物在刀齿周围平面部位被高速研磨，在刀齿侧棱处被高速剪切。 具有独特的“内齿型”结构，专利设计，适合加工各种聚合物改性沥青、改性乳化沥青和普通乳化沥青。与同类产品相比，效率更高。其具有的“一次剪切研磨合格”功能，保证了超强的生产能力，被誉为“超级磨”。 胶体磨工作原理 原理图 （1）独特内齿型设计胶体磨，转盘与定盘相互咬合，沥青混合物通过胶体磨的转盘与定盘的高速运转实现研磨和剪切。 （2）磨盘按径向分布有多层刀齿，可形成环流和径向流实现多次剪切和研磨。 （3）转盘磨齿顶端平面与定盘磨齿底平面，及4个磨齿侧交汇面完成高速研磨。转盘与定盘8条磨齿侧棱完成高速剪切。 （4）胶体磨以3000转/分的速度高速旋转，研磨区内流体的方向和瞬间速度不断改变，导致流体在受高速剪切的同时被高速研磨。 （5）沥青混合物在从中心甩向磨盘边缘的过程中，按螺旋S型路径运动，加大了进行路径的长度，增加了剪切和研磨时间及次数，被多次的重复剪切和研磨。分子间剧烈摩擦、挤压、揉搓和撕裂，使分子链断裂，并使沥青混合物分子很好地重新分布并结合。从而使改性剂在稳定剂的化学作用下在沥青中形成稳定的网络结构。 胶体磨性能优势 （1）专利设计，内齿结构，体积小，耗能低；电机功率仅55KW。 （2）进口部件，独特抗腐蚀抗磨耗材料，保证寿命20万吨以上。 （3）胶体磨电机采用变频器控制，电流冲击小，转速可调。 （4）胶体磨间隙可在0.1~5mm范围内调整。 （5）可使浓度高达20%的SBS、SBR、EV A、PE及废橡胶粉等各种聚合物沥青一次过磨成功。 （6）一次性剪切研磨后聚合物最小粒径可达0.1um，剪切研磨能力是普通胶体磨的4-10倍，大大缩短沥青在高温状
1 总则 1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。 1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。 1.0.3沥青路面施工必须符合国家环境和生态保护的规定。 1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。 1.0.6沥青路面施工应确保安全，有良好的劳动保护。沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。 1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。 1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。 1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号 术语 2.1.1沥青结合料 asphalt binder，asphalt cement 在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。 2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美) 石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。 2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美) 用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。 2.1.4改性沥青 modified bitumen(英) , modified asphalt cement(美) 掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合料的性能得以改善而制成的沥青结合料。 2.1.5 改性乳化沥青modified emulsified bitumen (英), modified asphalt emulsion(美) 在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青产品。 2.1.6 天然沥青 natural bitumen (英)natural asphalt(美) 石油在自然界长期受地壳挤压、变化，并与空气、水接触逐渐变化而形成的、以天然状态存在的石油沥青，其中常混有一定比例的矿物质。按形成的环境可以分为湖沥青、岩沥青、海底沥青、油页岩等。 2.1.7透层 prime coat 为使沥青面层与非沥青材料基层结合良好，在基层上喷洒液体石油沥青、乳化沥青、煤沥青而形成的透入基层表面一定深度的薄层。 2.1.8粘层 tack coat 为加强路面沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。 2.1.9封层 seal coat 为封闭表面空隙、防止水分侵入而在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层。铺筑在沥青面层表面的称为上封层，铺筑在沥青面层下面、基层表面的称为下封层。 2.1.10稀浆封层 slurry seal 用适当级配的石屑或砂、填料（水泥、石灰、粉煤灰、石粉等）与乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。 2.1.11微表处 micro-surfacing 用适当级配的石屑或砂、填料（水泥、石灰、粉煤灰、石粉等）采用聚合物改性乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。 2.1.12沥青混合料bituminous mixtures(英)， asphalt(美) 由矿料与沥青结合料拌和而成的混合料的总称。按材料组成及结构分为连续级配、间断级配混合料，按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料。按公
中粒式改性沥青混凝土施工： A.材料质量控制 ①经常检查集料规格、品种、扁平细长颗粒、含泥量、含水量、风化石含量等。如果外观检查认为颗粒组成不正常，则进行必要的筛分试验。 ②经常检查矿粉的色泽是否正常，有无团结块和明显的粗颗粒情况。 ③进场材料要按规范进行检验，尽可能加大抽检密度，不合格的材料坚决退场。堆料场要进行场地硬化，避免将堆料场的土混入碎石中。不同规格的料堆间设置隔离墙，以免不同规格碎石混杂在一起。料堆要有明显标示，防止上料时装错料。 B.改性沥青制作 改性沥青进行现场制作，上面层粗集料采用玄武岩，其主要工艺如下： ①在加热基质沥青并泵入改性设备前掺入抗剥落剂，应保证掺量符合设计要求（基质沥青的0.3%），严防漏渗。 ②改性沥青的制作温度：基质沥青加热到160℃～165℃时，泵入到改性设备。控制导热油温度，同时考虑到胶体磨对SBS的高速剪切也会使温度升高，严格控制制备温度；SBS的加热温度不宜超过190℃，在160℃～180℃时，SBS具有较好的柔韧性，并易于加工；当SBS加热温度超过190℃时，SBS就会被不同程度地氧化、焦化、分解、降解，造成使用性能下降。 ③研磨是否充分是影响改性沥青质量的关键，研磨时间不应少于30min，研磨遍数与现场研磨机台数有关，有充分溶胀装置的设备，在最多三遍的研磨后，又通过三台磨机的流水作业可一次完成研磨。 这对单位时间产量及控制研磨遍数上，都有提高。如果整套设施中，仅靠一台磨机只能靠循环研磨几遍，这对单位时间的产量是不利的。 ④加强对操作工人的管理，保证SBS掺量。 ⑤为确保改性沥青的质量，安排专人对每锅油的制作时间、温度、SBS掺量进行登记。试验室按规定频率（观测颗粒粒径和均匀性频率不小于30%，软化点和针入度每日检测2次）对改性沥青质量进行抽检，发现问题及时处理。 C.改性沥青混合料的拌和 第LM3合同段采用一台总产量不低于240t/h间歇式沥青混凝土拌和设备，其拌和工艺如下：
改性沥青混凝土路面施工工艺标准 1、适用范围 本工艺适用于高速公路、一级公路、城市主干道和机场跑道等改性沥青路面表面层工程。 2、施工准备 2.1材料 沥青混合料应符合设计和施工规范的要求。 2.2机具设备 2.2.1摊铺、碾压设备 改性沥青路面常用于高等级路面，质量标准高，要求的摊铺及碾压设备应具有性能优良、稳定的特点。 2.2.2其他设备 15t以上自卸汽车、浮动基准梁或非接触式平衡梁、空压机、装载机，水车，加油车，移动照明车。 2.2.3小型施工工具 手推车、铁锹、扫把、铁钎、耙子。 2.2.4检测、测量设备 平整度仪、水准仪、全站仪、钢卷尺、3m直尺、摆式摩擦仪、构造深度仪等。 2.3作业条件 2.3.1正式施工前应准备好需用的改性沥青混合料生产、运输、摊铺、压实等设备，并进行必要的校验调试工作。 2.3.2铺筑改性沥青混合料前，应检查下承层的质量，检验合格方可铺筑沥青混合料。路缘石与沥青混合料接触面应涂刷粘结油。 2.3.3在旧沥青路面或水泥混凝土路面上加铺改性沥青面层时，应修补破损的路面、填补坑洞、封填裂缝或失效的水泥路面接缝；松动的水泥混凝土板应清除或进行稳定处理；表面应整平，摊铺前应清扫干净，喷洒粘层油。 2.3.4夜间施工时，必须有充足良好的照明条件。 2.3.5施工前对各种施工机具做全面检查，经调试证明处于性能良好状态，
机械设备数量应足够，施工能力应配套，关键设备宜有备用设备或应急方案。 2.3.6当气温低于10℃时，不得进行改性沥青混合料路面施工。 2.4技术准备 2.4.1提前对现场情况进行调查，并制订出详细的试验路段摊铺、碾压方案、质量保证措施和预防措施，对参施人员技术交底，并做好试验段施工总结工作，为展开规模化施工奠定基础。 2.4.2对各种计量仪器、设备进行调试、标定。 2.4.3建立测量控制系统：按施工要求加密坐标点、水准点控制网，按照设计位置、宽度和高程测设出边线、桩位，调整好摊铺机熨 平板横坡、虚铺厚度。 3、操作工艺 3.1工艺流程 3.2操作方法 3.2.1粘层油施工 3.2.1.1粘层的沥青材料宜采用快裂的洒布型乳化沥青，也可采用快、中凝液体石油沥青，粘层沥青应符合《沥青路面施工及验收规范》（GB50092—96）附录C的规定。 3.2.1.2粘层沥青宜采用沥青洒布车喷洒，洒布时应保持稳定的速度和喷洒量。沥青洒布车在整个洒布宽度内必须喷洒均匀；粘层沥青也可采用人工喷洒方式，手工喷洒必须由具有熟练喷洒技术的工人操作，均匀洒布。 3.2.1.3在路缘石、雨水进水口、检查井等局部应用刷子人工涂刷。 3.2.1.4粘层沥青浇洒过量处应予刮除。 3.2.1.5路面有脏物尘土时应采用人工清扫或空压机吹扫的方式清除干净，必要时采用水车进行冲洗，并待表面干燥后进行浇洒作业。 3.2.2安装调试高程控制装置 3.2.2.1改性沥青混合料通常摊铺高程控制宜采用浮动基准梁或非接触式基准平衡梁。对于有些特殊要求的路段，施工可采用基准高程线导引方式，即固定
废胶粉改性沥青及其工艺流程浅析 随着我国人民生活水平的提高和经济建设的发展，汽车工业飞速发展，汽车保有量逐年迅速增加，我国将面临目前国外发达国家早已遇到的大量废旧轮胎的处理问题。据统计，我国的废旧轮胎到2010年将达到2亿条，大量的废旧轮胎将会带来严峻的环保问题。将废旧轮胎加工成橡胶粉是国际上通用的废旧轮胎再生处理方法，其中废轮胎胶粉应用在公路行业中即采用废橡胶粉生产改性沥青是废旧轮胎处理的主要途径之一。 一、废橡胶粉改性沥青的研究意义： 1、环保效应 如果将废旧轮胎胶粉用于沥青进行改性，如按15%的添加量的话，则每年可消耗胶粉30~45万吨，也就是说可以处理废汽车轮胎（每条轮胎8lg）5400~8100万吨（废旧轮胎出粉率约70%），这对黑色污染极其有利。 2、经济效益 目前我国修建高速公路广泛采用SBS改性沥青，SBS价格昂贵，随着石油价格的飞涨，SBS的价格高达20000元/吨以上。然而废旧轮胎胶粉价格低廉，而且各项指标均达到标准。经推算，废旧轮胎改性沥青的成本比SBS改性沥青的成本低约30%左右，如果我国每年修筑公路用100万吨胶粉改性沥青替代SBS改性沥青即可降低成本7亿元，同时可耗费废旧轮胎胶粉15万吨，相当于2250万条轿车废轮胎，这对我国的修筑公路及维修公路采用改性沥青的意义是重大的。 3、良好的使用性能 a、提高沥青的黏度： 黏性是沥青高温稳定性的重要指标，黏性高的沥青不仅抗变形能力增强，而且加强了沥青与碎石的黏结力，具有更好的封水性能。有资料显示，20%胶粉含量的橡胶沥青，在190℃时的动力黏度与4%SBS含量在135℃时的动力黏度值相当，约3pa..s；橡胶沥青的软化点较基质沥青提高约10℃，>55℃。如果在每吨橡胶改性沥青中添加0.2%-0.5%的SBS改性剂，软化点可达到70℃以上。
几种改性沥青的相关知识 一、SBS改性沥青 1、SBS改性沥青概述 SBS改性沥青是在原有基质沥青的基础上，掺加一定比例如2.5%、3.0%、4.0％的SBS改性剂，通过剪切、搅拌等方法使SBS均匀地分散于沥青中，形成SBS共混材料，利用SBS良好的物理性能对沥青做改性处理。使其粘度增大，软化点升高，从而改善沥青的温度性能、拉伸性能、弹性、内聚附着性能、混合料的稳定性、耐老化性等。在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。 2、SBS改性沥青技术要求 SBS改性沥青质量要求表5.3.2
SBS改性沥青质量要求（PG70-28）表5.3.3
掺加RA抗车辙剂与普通沥青和SBS改性沥青的性能对比（AC-13C）
3、SBR改性沥青的特性 1）有很好的耐高温、抗低温能力，适合高寒地区公路使用 2）有较好的抗车辙能力和抗水损能力 3）提高了路面的抗疲劳能力，具有优良的抗疲劳开裂性能 4、SBR改性沥青的应用实例及参考价格 1）应用实例：青藏高速、 2)参考价格：SBR改性沥青价格为5500元/t左右，SBR改性剂价格为20000元/t左右 三、PR改性沥青 1、PR改性沥青概述 PR抗车辙添加剂由法国PRI与法国中央路桥实验室LCPC于1990年共同研制，它是一种改善沥青混合料性能的添加剂，对改善高温稳定性、提高抗车辙能力有非常显著的效果。在西欧、东欧及非洲国家已是非常成熟的技术。2002年在山西运煤重载、重交通量高速公路的首次应用取得成功，随后几年该产品的性能及在国内的业绩也得到了路面专家的认可。 2、PR改性沥青的特性 1）有很好的高温稳定性和抗车辙能力 2）较好的抗疲劳性能和低温弹性性能 3、PR改性沥青的应用实例及参考价格 1）应用实例：北京杏石口改造工程、天津市政道路改造工程、山西长晋高速晋城段、京福高速淮安段改造工程、郑少高速 2)参考价格：PR改性剂价格为12000左右元/t 四、PE改性沥青 1、PE改性沥青概述 PE改性沥青是在基质沥青中添加一定剂量的PE（高低密度聚乙烯）改性剂而形成的改性沥青。我国在20 世纪90 年代初从奥地利引进了NOVOPHAL T 技术,使用PE 材料对沥青进行改性并在多项重要路面工程中应用。此后,国内科研人员对PE 改性沥青技术及其性能也展开了各种研究工作。使得人们对PE 改性沥青的认识得到加深,促进了此项技术的发展和推广。但目前PE 改性沥青技术依然存在几个问题,这些问题制约着该项技术的进一步推广和应用。 2、PE改性沥青的特性 1）有很好的高温稳定性和抗老化性能 2）储存稳定性较差 3、PE改性沥青的应用实例及参考价格 1）应用实例：厦门机场跑道工程 2)参考价格：PE改性剂价格为6500左右元/t 五、RA改性沥青 1、RA改性沥青概述 RA为RESIN ALLOY（树脂合金）的缩写。所谓树脂合金，并非指真正含金属元素的高分子化合物，而是指不同种类的高聚物，通过物理或化学方法共混形成具有所需性能的高分子混合物新材料。RA复合材料的选材及相关技术原理已经充分考虑用以沥青及沥青混合料改性的目的和工况，特别是针对东北、西北等季冻区需求，RA系列产品进行了高低温性能性能的综合提高。RA改性沥青就是
