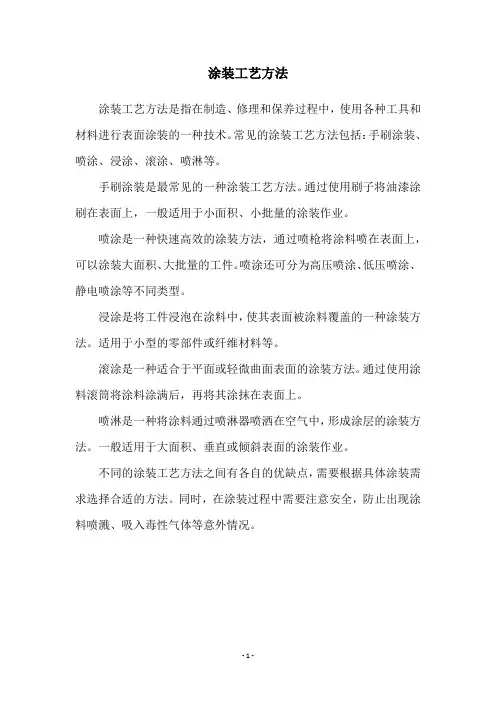

涂装工艺方法
空气喷涂是靠压缩空气的气流使涂料雾化成雾状，在气流的带动下，涂到被涂物体表面上，形成一层均匀致密涂层的涂装方法。
该方法效率高、作业好，每小时可涂装150~200m2,且能得到均匀美观的漆膜。但缺点是涂料损耗大，漆雾分散多，余料利用率一般为50~60%。
喷枪
喷枪的分类：
按涂料供应方式：吸上式、重力式和压送式。
按涂料和空气混合方式：内部混合型、外部混合型。
喷枪的构造：
一般常用的由喷头、调节部件和枪体三部分构成。喷头由空气帽、喷嘴、针阀等组成，它决定涂料的雾化、喷涂图样的改变。调节部件是调节涂料喷出量和空气流的装置。枪体上装有开闭的枪机和防止漏漆、漏气的密封件。
喷枪操作要点三要素：
喷枪距离：标准的喷涂距离采用大型喷枪是为20~30cm，小型喷枪为15~25cm，空气雾化的手提式静电喷枪为25~30cm。
喷枪运行方式：包括喷枪对被涂物表面的角度和喷枪运行速度。应保持喷枪和被涂物面成直角，平行运行，喷枪移动速度一般为30~60cm/s。
喷雾图像搭接：图样前后搭接幅度应保持一定，一般为1/4~1/3。
静电涂装：是以接地的被涂物作为阳极，涂料雾化器作为阴极，接上负高压电，在两极间形成高压静电场，在阴极产生电晕放电，使喷出的漆滴带电，并进一步雾化。按照同性相斥，异性相吸的原理，带电漆滴受高压静电场的作用沿电力线方向高效的吸附在被涂物上。
特点：1.涂料利用率高，可达80~90%。
2.提高了自动化程度，适用于大批量流水线生产
3. 无漆滴分散，改善了生产环境
4. 涂装质量好，能使被涂物吐出部分、顶部和角部也有良好的涂装效果。
5.高压静电，易发生事故，不利于不良导体的涂装
6.对所用涂料的溶剂有一定的要求，如电性能、沸点和溶解性等。
静电涂装所用电压一般为50~100kv，固定型静电喷涂为80~100kv，手提式为50~60kv。极距一般为25~30cm，太近就会产生火花放电的危险，太远时图这效率就差。手提式静电喷枪一般压缩空气的工作压力为0.3~0.6MPa
涂装三废处理
涂装车间产生的三废：废气、废水、废渣主要危害会对环境造成大气污染和水质污染。
大气污染造成大气污染的主要物质是烟尘、粉尘和有害气体等
涂装车间废气主要由喷漆室、流平室、烘干室处产生，主要有挥发性熔剂、涂料粉尘、热分解产物、燃烧废气等。
废气处理方法：直接燃烧法、触媒氧化分解法、活性炭等吸附剂的吸附法、水洗
水质污染主要废水有：前处理废水，电泳废水，喷漆室废水，湿打磨废水等。
废水处理方法：凝集沉淀法、上浮分离法、离子交换法、膜分离法生化处理法等。
通用涂装工艺规程
一、油漆涂层设计 关于塔机涂料选择和涂层厚度，可遵循的标准有： 国际标准：ISO12944-1998 《色漆和清漆-防护漆体系对钢结构的腐蚀防护》国内标准：JB/T 5000.12-1998《重型机械通用技术条件-涂漆》 国外客户会采用ISO标准来考量塔机的防护涂层 1、涂料选择 环氧类底漆和脂肪族聚氨酯面漆是目前我公司使用的主要涂料，该类漆的特点如下： 类别涂料名称主要组成性能特点 底漆H-06环氧防锈涂料环氧树脂及固化剂为主要 成膜物质，以无毒磷酸盐为 主要防锈颜料 防锈性好， 附着力强 面漆B-04 聚氨酯改性丙烯 酸面漆 以羟基丙烯酸树脂和脂肪 族异氰酸酯为主要成膜物 质，采用耐候性好的着色颜 料 附着力强，硬度高， 装饰性好，保色性优 异。 2、涂层设计 根据中华人民共和国机械行业JB/T5000.12-1998《重型机械通用技术条件-涂装》，对于安装在内陆地区的一般产品，在一般环境下使用时，采用 A 类涂装类别，该涂装类别规定底漆厚度：35-60 微米，涂层总厚度：80-120 微米；对于安装在含盐雾的沿海港口，有一定腐蚀性的工业大气等地区作业的塔吊产品，采用 B 类涂装类别，该涂装类别规定底漆厚度：50-100 微米，涂层总厚度：150-220 微米。 国际通行的ISO12944 标准对处于不同腐蚀环境下要达到不同的防腐寿命的涂层总厚度进行了规定如下：
腐蚀环境干膜厚度um 使用寿命 C2低：（大气污染较低，大部分是内陆乡村地带）80 低（2~5年）150 中（5~15 年）200 高（≥15年） C3中：（城市和工业大气，中等的二氧化硫污染，低盐度沿海区域）120 低（2~5年）160 中（5~15 年）200 高（≥15年） C4高：（高盐度工业区域和沿海区域）160 低（2~5年） 200 中（5~15 年） 240 高（含锌）（≥15年）280 高（不含锌）（≥15年） C5-Ⅰ很高（工业）：高盐度和恶劣大气 的工业区域 200 低（2~5年） C5-M 很高（海洋）：高盐度的沿海和近岸地带280 中（5~15 年）320 高（≥15年） 建筑塔机虽然工作环境具有多样性，但绝大多数多工作在城市和工业大气环 境（包括沿海和内陆区），所面临的腐蚀环境多在C3级以上。可以按 ISO12944-2中C3至C4腐蚀环境来设计防腐涂层； 涂层系统的耐久年限（即从涂装后至腐蚀程度不超过Re3级的时间）：如果要 求为2-5年（在ISO12944 标准中属于短期）从上表看出，涂层总干膜厚度应 在120-160微米以上。 推荐塔机涂层系统： A、标准型，用于国内外C3 级腐蚀环境下的短期防护或C2 级及以 下腐蚀环境的中期防护，干膜厚度120微米及以上。 工序使用涂料涂装方式及道数漆膜厚度（μm） 表面处理喷砂或抛丸清洁达Sa2.5 级，去除焊渣，磨平焊缝及尖锐边缘，用溶剂清除表面油污，用清洁压缩空气或干净刷子去除灰尘，保持表面清洁干燥。 底漆H-06 环氧防锈底漆无空气喷涂1道≥40 面漆B-04 脂肪族聚氨酯面漆无空气喷涂2道≥80 合计：/ / ≥120 B、加强型，用于国内外C4级腐蚀环境下的短期防护或C3级及以 下腐蚀环境的中长期防护，干膜厚度160 微米及以上。 工序使用涂料涂装方式及道数漆膜厚度（μm） 表面处理喷砂或抛丸清洁达Sa2.5 级，去除焊渣，磨平焊缝及尖锐边缘，用溶剂清除表面油污，用清洁压缩空气或干净刷子去除灰尘，保持表面清洁干燥。 底漆H-06 环氧防锈底漆无空气喷涂2道80 面漆B-04 脂肪族聚氨酯面漆无空气喷涂2道80 合计：/ / ≥160
精品资料 T80 涂装通用技术标准 重庆劲隆科技（集团）有限公司 发布 Q/LJL
目次 前言............................................................................................................................ I I 1 范围 (1) 2 规范性引用文件 (1) 3 定义 (1) 4 涂层的种类 (2) 5 检验规则 (2) 6 涂层外观质量要求 (3) 7 除外观外的品质要求 (4) 8 试验方法 (5) 9 标志、包装、运输、贮存 (6)
前言 本标准根据YAMAHA技术规程《涂装》及相关国家标准的有关技术内容编制而成，主要技术内容与其等效。 本标准只规定了摩托车涂装件的主要特性及试验方法，本标准未作规定的其他要求按有关行业标准执行。 与YAMAHA技术规程《涂装》相比，差异如下： 1. 加速耐候性试验时间要求稍低，为400小时。 2. 盐雾试验和湿润试验的试验时间要求稍低，为48小时。 3. 因试验手段的因素，本标准只引用了YAMAHA技术规程《涂装》中铅笔硬度、附着力、厚度、镜面光泽度、冲击强度、耐汽油性、耐机油性、盐雾试验、湿润试验、加速耐候性、耐制动液性等项目，其余项目未引用。 本标准由重庆劲隆科技集团提出。 本标准起草单位:重庆劲隆科技集团技术中心。 本标准主要起草人: 郎春波段贵清. 本标准从2004年3月20日首次发布。 本标准批准人: 黄昆
涂装通用技术标准 1 范围 本标准对以防腐蚀或装饰为目的，而实施涂装的零部件的涂层的定义，涂层的种类，检验规则、，涂层外观质量要求，除外观外的品质要求，试验方法，标志、包装、运输、贮存。 本标准适用于重庆劲隆科技集团有限公司制造的所有摩托车车型。 本标准不适用于耐热涂料的要求。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 YGK-8-501 YAMAHA技术规程《涂装》 GB/T 1720-89 漆膜附着力测定法 GB/T 1732-93 漆膜耐冲击力测定法 GB/T 1865-93 漆膜老化（人工加速） GB/T 1734-93 漆膜耐汽油性测定法 GB/T 1734-93 漆膜铅笔硬度 GB/T 1743-93 漆膜光泽度测定法 GB/T 1743-93 漆膜耐候性 GB/T 1764-93 漆膜厚度测定法 GB/T 1771-93 漆膜耐盐雾测定法 GB/T 1764-93 钢铁工件涂漆前磷化处理条件 3 定义 本标准中使用的主要用语的定义如下： 1）涂层涂上的涂料，由于溶剂的挥发、蒸发及涂层形成要素的氧化、聚合、缩合反应而形成的固体被膜。 2）外装从周围及使用状态下，能够直接看到的零件。 3）内装从周围及使用状态下，不能够直接看到的零件。 4）露底漏涂或未能完全覆盖前道涂层而显材料色泽的现象。 5）起泡涂层表面呈现鼓包的现象。 6）脱落涂层从涂面呈现片状脱离现象。 7）锈痕涂层中产生锈点或接缝处呈现锈斑的现象。 8）裂纹涂层表面呈现不规则，深浅不同的断裂纹的现象。 9）麻点涂层表面因水、油等异物影响致使涂料不能均匀附着，产生抽缩形式的泡疤而呈凹坑的现象。 10）流痕喷涂在垂直面上的涂料向下流动，使漆面产生条痕的现象，严重时称为流挂。 11）颗粒涂层附着颗粒状物质的现象。 12）起皱涂层表面呈现凹凸不平且无规则折皱的现象。 13）桔皮涂层表面呈现桔皮状纹路的现象。
;. 重庆龙江汽车有限公司 驾驶室涂装工艺流程图 产品型号 YZ1040 文件编号 产品名称 WLJA-I 轻卡 共 3 页 零件图号 5000010K01-00 零件名称 白车身总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 合格驾驶室 刮灰 打磨 涂焊缝密封胶 喷PVC 喷中涂层漆 中涂烘干 中涂强冷 中涂层检查补灰 中涂打磨 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 检验 合格入库 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 2801000K01-00 零件名称 车架总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 合格车架入库 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 5000010K01-00 零件名称 货箱总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 合格入库 不合格返修 合格车厢 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水 检验
1.适用范围 本标准规定了涂装施工过程中涂装施工原则、涂装前处理施工操作规程、调漆通用技术要求、喷涂、刷涂、刮灰与打磨操作规程、整车与典型零部件涂装工艺流程等。 本标准不适用于酸洗磷化、电泳、抛（喷）丸、粉末喷涂、高压无气喷涂、静电喷涂等成套设备和流水线的设备操作规程。 2. 引用标准 下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准，仅所注日期的版本适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。 GB 2894 安全标志及使用导则 GB 6514 涂装作业安全规程涂漆工艺安全及其通风净化 GB 7692 涂装作业安全规程涂漆前处理工艺安全及其通风净化 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 11651 个体防护装备选用规范 GB/T 12801 生产过程安全卫生要求总则 GB 12942 涂装作业安全规程有限空间作业安全技术要求 GB 14444 涂装作业安全规程喷漆室安全技术规定 3 涂装施工原则 3.1 涂装施工人员应经基础知识和专业培训并考核合格方能上岗操作。 3.2 涂装作业应满足GB 6514、GB 7692和 GB/T 12801要求；施工环境、原材料、工具设备及操作工的劳动保护没达到要求不得施工。 3.3 前处理及上道工序不合格不得进行涂装施工，底漆不合格的零件不得打密封胶或刮灰处理。 3.4 零部件在涂装施工过程中不得交叉污染，离地高度应大于500mm。 4 涂装前处理施工操作规程 4.1 薄板件涂装前处理 4.1.1所有薄板件
后续要求加工且未预处理的零件表面经除油、打磨、除锈、去氧化皮处理后喷涂预处理车间可焊型防锈底漆，漆膜厚度为20～25μm。 4.1.2 对于油污或锈蚀较为严重的零件，应在零件进入抛（喷）丸前进行人工除油或打磨处理，除油剂首选水溶性清洗剂，也可选用200#溶剂汽油；除锈用80目砂纸或0#砂布。 4.1.3漆烘干后，应用120～180目砂纸仔细打磨一遍，缝隙处应挤涂焊缝密封胶保护（碰焊件可预先打好碰焊胶）；有缺陷的地方，可填补原子灰刮平。 4.2 中厚板结构件涂装前处理 4.2.1中厚板结构件涂装前处理可采用板材预处理或结构件总成后抛丸处理的方式，达到GB/T 8923中Sa2.5级标准；此时，零件表面均无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，表面应显示均匀的金属色泽。 4.2.2 板材预处理后应立即喷涂H06-88车间底漆（线型环氧快干底漆），漆膜厚度10～15μm；零件焊接成型后，应对焊逢烧损部位进行喷丸处理。 4.2.3 结构件总成抛（喷）丸处理的零件，应将零件内外积存的钢丸或砂粒彻底清理干净，并用压缩空气和200#溶剂汽油清除零件表面的灰尘和油污。 4.2.4 对于不许抛丸和油漆的公差配合面、螺纹等，进抛（喷）丸室前应用橡胶堵头、夹板、保护套等工具严密保护。 4.3 机加工件涂装前处理 4.3.1 为增加底漆与机加工面的附着力，机加工件涂装前推荐采用磷化处理或喷砂处理。 4.3.2 对于只能采用人工处理的机加工件，以及局部加工或电镀后局部需做油漆的零件，应除油后用80目砂纸打磨处理，达到GB/T 8923中St3级标准，并迅速喷涂35～45μm厚的EP底漆（多功能合金底漆）。 4.4 粉末喷涂及耐热耐油漆前处理 4.4.1 液压系统、气路系统钢管、贮气筒及支架、挡泥板、工具箱、液压油箱、弹簧类、支架类、各类阀体外表面及罩壳等小型结构件推荐采用喷塑处理。 4.4.2 所有需喷塑或涂耐热耐油漆的零件，都必须经过严格的除油、除锈及磷化处理，并彻底干燥；磷化膜重为2g/m2～5g/m2，应符合GB/T 6807要求。 5 调漆通用技术要求
建筑外墙涂装工程施工方案及工艺流程 一、施工工序 施涂前应将基层的缺棱掉角处，用1:2水泥砂浆修补；表面麻面及缝隙应用腻子填补齐平。同立面应用同一批号的乳胶漆，每遍乳胶漆不宜施涂过厚，涂层应均匀，颜色一致。抹灰施涂工序为：清扫→填补、缝隙、局部刮腻子→第一遍满刮腻子→磨平→第二遍满刮腻子→磨平→第一遍乳胶漆→复补腻子→磨平→第二遍乳胶漆→磨平→第三遍乳胶漆。 1.1 足够的养护期 新的水泥砂浆混凝土表面必须经过合理的养护时间，让其“吐碱”，并充分干燥，要求其含水率小于10％，PH 值小于10后方可施工。但墙体表面含水率和pH的测定并不方便。理论上讲，在温度25 度，相对湿度65％的条件下，水泥砂浆墙面须干燥21天以上，而在不同的季节，根据经验，夏天通常需2周以上，冬天通常需4周以上。目前一些高层建筑在外墙粉刷完工后，常常先拆除脚手架养护两个月以上，再用吊篮进行外墙涂装施工，这样不仅降低了含水率和pH值，而且如果墙面有收缩开裂等缺陷，也可及时处理，很大程度上保证了外墙涂装的质量；但是一些多层建筑由于工期原因、脚手架等问题，常常不能保证足够的养护期，为外墙涂装留下隐患。 （1）：首先充分的养护时间是很难做到的，现在的工程工期不长，留给外墙涂料的施工工期就更短，很难保证其完全达到自然养护期的要求，因此让其完全“吐碱”是不可能的。有必要时,进行”酸洗”. （2）：不同性质的涂料对底面的要求也不一样，溶剂型涂料要求底面含水率小于8%，水溶性涂料要求底面含水率小于10%，如果底面是木制含水率可以小于12%。 1.2 底层处理要合格 底层表面应干燥、坚实、牢固，不应有起砂、裂缝。疏松等缺陷。外墙涂装的底层根据对涂装的要求分为普通、中级、高级抹灰底层或混凝土底层。建筑外墙涂料施工前必须对抹灰和混凝土底层进行验收，未经验收或验收不合格的墙面不能进行涂装施工，如墙面有起砂、裂缝、疏松等现象应要求土建单位进行处理，要铲除疏松层，修补裂缝、缺棱掉角等缺陷，待验收合格后方可施工。 应该说墙面质量缺陷中，空鼓对涂料施工的威胁最大。涂料开始施工，即表示对墙面认可，许多工程因工期紧张，工序不到位，致使墙面质量留下隐患，因此，在涂料进场施工前一定要配合监理，土建方严格验收墙面。如果缺少这样的验收，将对未来的施工造成不小的麻烦。 1.3 底层表面清洁 底层表面必须清洁，无泥土、白霜、油污及脱模剂等污染物附着。如发现有上述附着物，应用铲刀、钢丝刷、砂纸。洗涤剂等除去，再用清水冲洗干净，干燥后方可进行涂装。墙面经处理后应尽快进行施工，以免重新污染。 对窗的保护，特别是现在流行的大面积落地塑钢窗。塑钢上一但污染腻子或涂料极难清洗，而且大部分工程塑钢窗窗框都在涂料之前施工完毕，本着“谁后施工谁保护”的原则，涂料施工方对塑钢一定要做仔细的保护，否则清洗起来是很麻烦的。最好的办法是和塑钢制作单位协商互惠的条件，比如让其免费使用吊篮维修塑窗和打密封胶等。 1.4 外墙面的分格条 外墙面涂装直做分格线处理，分格条有多种形式，过去常在抹面砂浆中预埋木条，
涂装原则工艺WJZ4439（WJZ）-190-03第 1 页 共9 页
一.原则工艺要求 1.涂装作业应在保证施工进度的前提下，尽量量减少重复施工，降低劳动强度，保证涂装质量,充分 体现壳、舾、涂一体化的建造思想。 2.涂装作业应尽量体现高空作业平地做，场外作业场内做，密闭作业敞开做，水上作业陆上做，仰面 作业俯向做的指导思想。 3.涂装作业采取按阶段、按区域、逐步完善的作业方式。 4.有利于搞好安全卫生管理。 二.涂装总则 1.涂装概况 本船涂装过程中，《涂装原则工艺》、《分段油漆涂装图册》等为施工作业的指导性工艺文件。 2.表面预处理 （1）本船所用厚度＞6毫米的所有钢板，需经钢板预处理流水线抛丸除锈，除锈标准为SIS Sa2.5级，型材除锈标准为SIS Sa2级，粗糙度必须控制在45～75微米范围，然后立即按船 厂常规涂上一层无机硅酸锌车间底漆（干膜厚度15μm）。 （2）厚度≤6mm的船体结构钢材用喷砂或喷丸处理至SIS Sa2.5级，然后立即按船厂常规涂上一层无机硅酸锌车间底漆（干膜厚度15μm）。车间底漆和随后的涂层要由良好的兼容性， 低碳钢和高强度钢板使用不同颜色的预涂底漆 （3）管系、桅杆、管座、格栅支承、辅机座等钢结构表面，用动力工具或酸洗除锈。 3.二次表面预处理 （1）按本船技术规格书要求，对焊接、灼烧及车间底漆损伤区域的二次表面处理应按下表执行： **燃油舱、柴油舱在分段阶段无处理，区域完整性阶段时清洁干净。 （2）如果钢材表面的底漆没有破坏，则可留下车间底漆，并对底漆进行拉毛处理。对锈蚀区域应该使用动力工具彻底除锈。 （3）钢材表面的水迹、锌盐、油、肥皂沬、电焊或气割后留在车间底漆表面的杂质应用溶剂、水、压缩空气或打磨工具去除掉。 （4）二次除锈应从那些较难作业的部位开始（如边角、焊缝等），然后到大的区域。流水孔、交叉处、T型材等部位应特别加以注意。 （5）在涂装作业开始前，压载水舱、淡水舱中的结构自由边应该按照船厂经验打磨成R=2mm的圆角，其余腐蚀情况较轻区域如燃油舱、空舱、隔离舱、机舱、覆盖绝缘钢材等不用处理自由边。4.涂装作业环境 （1）雨天、雾、潮湿天气或风速大于3米/秒的天气就不不能进行室外涂装作业。 （2）任何潮湿表面都不能进行涂装，涂装施工应掌握在相对湿度不超过85%时进行，而当钢板温度接近露点，相对湿度超过85%，但钢板表面温度超过露点3℃时也可以进行涂装施工。
桥梁构件产品表面处理工艺通用规范第1部分：涂装处理 Q/XZ GY024.1—2010 (连封面共页) 编制 审核 会签 标审 批准 成都市新筑路桥机械股份有限公司 2010年12月
成都市新筑路桥机械股份有限公司企业标准 Q/XZ GY024.1-2010 代替Q/XZ GY024.-2009 桥梁构件产品表面处理工艺通用规范 第1部分：涂装处理 2010－12－14 发布 2010－12－16 实施成都市新筑路桥机械股份有限公司实施
目次 前言 (Ⅰ) 1范围 (1) 2 规范性引用文件 (1) 3 技术要求 (1) 3.1 涂装体系 (1) 3.2 涂装前表面处理要求 (1) 3.3 涂装环境要求 (2) 3.4 压缩空气质量要求 (3) 3.5 涂料要求 (3) 3.6 涂层质量要求 (3) 4 工艺流程 (3) 4.1 支座涂装工艺流程 (3) 4.2 伸缩装置涂装工艺流程 (3) 4.3 桥梁预埋件涂装工艺流程 (4) 4.4 工装、杂件艺流程 (4) 5 设备及工艺参数 (4) 5.1 涂装设备 (4) 5.2 工艺参数 (4) 6 施工操作 (5) 6.1 涂装前表面处理 (5) 6.2 涂装前准备 (5) 6.3 油漆配制、使用和存放 (6) 6.4 涂装 (7) 6.5 表面修整打磨 (8) 6.6 涂装后续处理 (9) 6.7 涂装缺陷及处理措施 (9) 6.8主要涂装工艺流程施工操作 (9) 7 检验项目、方法及规则 (10) 7.1 涂装前处理表面粗糙度抛丸粗糙度 (10) 7.2 除锈和涂装前清洁度 (11) 7.3 涂装用压缩空气质量 (11) 7.4 涂层外观 (11) 7.5 涂层厚度 (11) 7.6 涂层附着力 (11) 7.7 抽样及判定规则 (11) 7.8 其他 (12) 8 涂装施工过程质量控制 (12)
涂装工艺技术参数 一、施工环境条件 1. 最佳施工环境条件为环境温度10-40℃，湿度30-70% 。 2. 空气湿度不得大于80%。在湿度大于80%气候情况下，喷漆前需对工件进行烘烤，温度70-80℃（工件基体温度），保温时间30分钟。 3. 要求在配漆和施工环境中配置温度计和湿度计。 二、涂料调配（指加入固化剂后） 1.按涂料技术参数进行调配。 2.涂料调配好后需进行过滤除去涂料中杂质，底漆用180目、中涂用180-240目、面漆用300-320目滤布过滤。 3.涂料调配后放置8-10分钟，使涂料熟化后再喷涂。（此点需严格执行） 4.涂料调配后应在4小时内使用完。 三、喷涂前准备工作 1.工件在喷涂前应做到干净、干燥；施工场地保持清洁干净，喷漆室每天进行清扫，定期对喷漆室送风过滤棉清理干净。 2.采用空气喷涂时必须安装冷干机（或油水分离器），每天上午和下午各排放一次油、水，湿度大的季节，还需增加排放油、水次数，保证压缩空气无油和水份等杂质。 3.喷漆工和相关接触人员在工作中应做好劳动安全保护，穿戴防毒口罩、手套、工作服等劳保用品，防止吸入有毒溶剂、尘埃等。 四、底、面漆技术参数 1. 大光黄底漆 (1)稀释剂：茸康大光黄底漆稀释剂； (2)固化剂：进口固化剂； (3)配比：进口固化剂=4：1（重量比）； (4)粘度：16-25秒； 2. SPU70815P-Y黄色聚氨酯中涂 (1) 稀释剂：RUT-085稀释剂（快干型，在15℃以下气温情况使用）或XPS90018溶 剂(慢干型，15℃以上<含15℃>气温情况下使用）； (2) 固化剂：GXH63417聚氨酯固化剂； (3) 配比： GXH63417聚氨酯固化剂=7：1（重量比）； (4) 粘度：14-25秒；
8.1.1涂装车间安全管理 1、涂装车间操作危险化学品的人员必须经过安全培训，掌握、了解危险化学品特性和应急 防范措施。 2、危险化学品进货后，必须登记入库存放，严禁堆放在生产现场或厂区。 3、危险化学品存放应按其性质分类存放，堆垛高度密度不超过该类危化品的标准要求，不得与剧毒、可燃物品性质相抵触的物品混放。 4、危险化学品仓库必须保证良好的通风，定期通风换气，禁止产生火花或明火作业。 5、危险化学品仓库温度、湿度应严格控制、经常检查，发现变化及时调整。 6、装卸、搬运危险化学品时应按有关规定进行，做到轻装、轻卸。严禁摔、碰、撞、击、拖拉、倾倒和滚动。开启稀料桶、固化剂、油漆桶必须使用防爆的铜制或铝制工具(如铜扳手、螺丝刀), 严禁用铁器敲打、开启桶装油漆、固化剂、稀料、树脂漆等易燃液体。 7、易燃易爆危险化学品实行专人“限量领用，余量退存”制度，仓库内禁止存放敞口的易燃易爆危险化学品，现场的易燃易爆化学品未使用完应给予封闭处理，防止易燃气体挥发。 8、使用易燃易爆危险化学品的场所，如调漆区、喷漆室、打磨区、天然气管道区域、燃烧机工作区等10米范围内严禁有明火作业、热源、火源，防止有产生电火花的因素存在。存储、使用易燃易爆危险化学品的场所及周边区域严禁使用手机、对讲机等通讯设施，进入易燃易爆区域前必须将手机、对讲机等电子设备关闭。 9、易产生静电的设备与装置，必须按规定设置静电导除设施，并定期检查。 10、天然气管道、阀门、接头、燃烧机应定期进行检查，使用后应及时关闭，避免出现天然 气泄漏。 11、易燃易爆危险化学品使用必须有确定的责任人，专人控制，明确危险品的性质、灭火方法，能够处理应急情况。 8.1.2涂装施工方案 （一）、施工条件 施工温度应在10℃以上（15℃以上更佳）施工和固化才可以正常进行。工件表面温度也必须高于这一限度。油漆本身的温度应高于15℃，以保证正常的施工性能。在狭窄的空间内施工和干燥期间应大量通风。 （二）、涂装工艺设计 涂装配套体系的设计和涂料品种的选择是保证涂层性能的基础，而涂装工艺是影响涂层性能、质量的重要因素，好的涂装工艺是获得成功防腐效果的关键。 1、涂料准备： （1）调配涂料前，应先核对一下涂料的种类、名称是否符合使用规定； （2）涂料开盖后，充分搅拌均匀； （3）配制涂料的容器必须干净； （4）双组份涂料，使用前按规定的比例调配将甲、乙组份充分搅拌，直到涂料各组份混合均匀，并按规定时间熟化后才能使用；一般为15分钟； （5）涂料可根据涂装方法、工作温度和湿度，用适量稀释剂调整至适用粘度，稀释剂的品种和用量按规定加入，不允许随意变动； （6）底漆同面漆涂装间隔为4-6小时。 2、涂装操作
船体涂装工艺要求 一、船体原材料表面处理要求（简称一次处理） 1.船体外板、甲板板、舱壁板、舷墙板、上层建筑外板，内地板 和组合型材等内部用板材，在下料前采用抛丸处理，达到瑞典 除锈标准Sa2.5，并立即喷涂富锌车间底漆一度。 2.船体内部用型材等采用喷砂处理，达到瑞典除锈标准Sa2.5， 并立即喷涂富锌车间底漆一度。 3.表面处理后，应尽快喷涂车间底漆，不允许在钢材表面出现返 锈后在涂装。 二、已涂有底漆或其它涂料的船体表面处理（简称第二处理） 1.已涂有底漆的船体表面如有缺陷，应按附表1进行处理。 2.已涂有底漆或其它涂料的船体表面，在进一步涂装时应进行二 次处理，其等级标准应符合（CB*3230-85）的标准。 3.对涂装的船体部分表面的清洗质量等级详见《船体各部分油漆 牌号、涂层数、干膜厚度一览表》。 三、油漆的准备 1.选用的涂料必须符合规定的技术条件，不合格的涂料不允许用 于施工。 2.开罐前，应首先检查油漆品种、牌号、颜色和贮存期限等是否 与使用要求相符，稀释剂是否配套。一旦开罐，就应立即使用。
3.油漆开罐后应充分搅拌均匀，环氧漆要加固化剂，彻底搅拌， 注意混合时间，方可施工。 4.施工时，油漆如需稀释，应按油漆厂家的说明加入合适的稀释 剂，加入量一般不超过涂料量的5%。 四、对涂装环境的要求 1.不得在下雨、下雪、重雾、潮湿的气候条件下进行室外涂装作 业。 2.不得在潮湿表面涂装。 3.湿度在85%以上，室外温度高于30℃、低于-5℃；钢板表面温 度低于露点3℃，不能进行涂装作业。 4.不得在灰尘较多或污染严重的环境下施工。 五、对涂装施工的工艺要求 1.船体涂装的施工方法按下列要求进行： a.船体外板、甲板、甲板室外板、舷墙内外、机舱舵桨花钢 板以上部位采用喷涂方法进行。 b.对手工焊缝、角焊缝、型材背面、自由边先行预涂，方可 喷漆。 c.其他部位采用刷涂和辊涂方法进行。 2.应严格按照《船体各部分油漆牌号、涂层数、干膜厚度一览表》 进行施工。 3.涂漆必须在涂装表面清理符合要求，经专门人员检查，船东代 表认可后方可进行。
1.防腐、防火涂料施工 严格按照设计要求及GB8923-88《涂装前钢结构表面的锈蚀等级和除锈等级》、CECS24：90《钢结构防火涂料应用技术规范》、GB50221-95《钢结构工程质量检测评定标准》、GB50205-2001《钢结构工程施工质量验收规范》、GB14907-2002《钢结构防火涂料通用技术条件》进行施工。 1.1防腐涂料施工工艺 本工程钢结构涂装配套方案为： 1、水性无机富锌底漆干膜100μm（2*50） 2、环氧云铁中间漆干膜厚100μm（2*50） 3、厚型防火涂料25mm 4、氟碳面漆 1.1.1工厂除锈 所有构件表面除锈均在工厂进行二次冲砂处理，其中管材采用钢管抛丸机进行除锈处理，H型钢采用H型钢抛丸机进行除锈，钢板全部采用钢板预处理线进行除锈，并涂装车间底漆。构件全部采用整体抛丸除锈处理,采用70％钢丸+30％菱角砂进行整体冲砂。除锈后应进行吹灰除尘处理，确保构件涂装表面清洁，除锈达到Sa2.5级,粗糙度达到Rz40-70μm。 1.1.2涂装工艺 1、工件在工厂涂好底漆和中间漆后运到现场，现场拼装后待分段吊装焊接后涂刷中间漆及损坏处的油漆，最后涂装防火涂料和面漆。 2、钢构件防腐施工过程控制要点 施工前应对需涂刷防火涂料的钢构件的表面进行彻底除尘、除污，以确保
钢材基面的清洁与干燥。 1）、清理焊渣、飞溅附着物。 2）、清洗金属表面至无可见油脂及杂物。 3）、焊缝打磨光滑平整、无焊渣。 喷涂工艺要点： 1）、高压无气喷涂、比33：1 2）、喷枪距离300-500mm 3）、喷嘴直径：0.43-0.58mm 4）、环境温度：＜80% 5）、钢板表面温度:高于露点3℃以上 1.1.3涂装检测方法及检测标准 检测依据： 国家标准：SB9286-88《色漆和清漆漆膜的划格试验》 质量标准：外观：表面平整、无气泡、起皮、流挂、漏涂等缺陷。 附着力：有机涂层与金属涂层结合牢固。 外观检查：肉眼检查，所有工件100％进行，并认真记录，监理抽查；油漆外观必须达到涂层、漆膜表面均匀、无起泡、流挂、龟裂和掺杂杂物等现象。 附着力检查：现场测试用划格法，划格法规定，在漆膜上用单面刀片划间隔为1mm的方格36个，然后用软毛刷沿格阵两对角线方向，轻轻地往复各刷5次，按标准的要求评判合格与否。 1.1.4 成品及半成品保护措施 工作完成区域及施工现场周围的设备和构件应当很好的进行保护，以免油漆
XXXX有限公司 VKSOP-A0.038-2018 作业指导书 受控状态：□受控□不受控 文件名称：涂装工艺流程 版本号： 编制： 审核： 批准： 分发号： 年月日发布年月日实施 说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝。
涂装工艺流程
涂装工艺流程 涂装工艺流程 一、设备进入涂装车间 1 刮灰、打磨。 1．1 刮原子灰的工件表面先用300-400目水，用手磨机打掉焊疤磨平整，用钢丝球打掉铁锈以便原子灰与工件表面的附着力起良好结合。 1．2 将工件表面用天那水把油脂清洁干净。 1．3 原子灰调配，按原厂工艺规定100：2∽3kg。根据冬天、夏天实际气候，可适当增减。调配均匀后开始涂刮。时间为3—6分钟，反则原子灰固化，报废。（材料采用耐高温的原子灰） 1．4 工艺要求用橡皮刀、钢皮刀等工具将焊缝凹凸缺陷刮平整，不得有明显的刮痕或边角残渣。 1．5 原子灰常规干燥时间25℃一小时，30分钟就可以打磨。 1．6 打磨，按涂层表面质量而定，用360目—400目水砂纸粘在气磨机上，原则上是去高留低，将原子灰部分反复水磨光滑。（特殊情况可用240目砂纸。）1．7 刮二道灰前检查前工序。将缺陷较严重的部位用灰刀（记号笔）做上标记。先将有记号的部位，用刮灰工具进行一次细致的刮涂（刮灰可连续涂刮法进行）1．8 二次打磨：用300-400目水磨砂纸反复细致地水磨至原子灰与车身玻璃钢结合平整光滑。洗净磨灰（原子灰浆）并擦净，晾干或烘烤干。 二、喷中涂漆 2．1 清洁，用吹尘枪吹去车身上的浮尘，水及纤维等，再用粘性抹布擦净车身的每一部位灰尘。 2．2 调配底漆，按照提供方厂家技术参数来定。油漆粘度一般为25秒—30秒。2．3 喷一道以重叠1/2中湿喷，要求漆膜厚度为10——15 um。喷二道以重叠3/4全湿喷，漆膜厚度为15——20 um。两道间隔5分钟，漆膜厚度：30—40 um 三、找缺陷、刮灰、打磨 3．1 细找缺陷、，用记号笔做上记号，用细原子灰或红灰细致将漆膜表面上的针孔、砂痕等细小缺陷刮涂平整。 3.2 刮涂时，原子灰层一定要刮光滑，不能多刮、漏刮，否则费料、费力、费工
涂装原则工艺ZJC304-390-01GY 1. 涂装工作的基本要求 1.1 GPA254L船工作的基本依据为： 《涂装技术协议书》 《油漆明细表》（SDA-DY604-390-001MX）; 《油漆明细表》是以《涂装技术协议书》为依据，再根据油漆 制造商的推荐和船舶实际情况作了一些小的修改而定，并以取 得船东认可。 1.2 除以上文件外，本船的除锈涂装工作的基本要求还应符合厂标 《除锈涂装质量验收要求》以及国家船舶行业标准《船舶涂装 膜厚检测要求》(CB/T3718-1995)和《船舶除锈涂装质量验收 技术要求》(CB/T3513-93) 1.3 当以上文件有矛盾时以《油漆明细表》 （SDA-DY604-390-001MX）为准。 1.4 本船的车间底漆采用江苏溧阳冶建防腐涂料厂生产的TH-2无 机硅酸锌车间底漆.其他均采用中远佐敦船舶涂料（广州）有 限公司的船舶油漆产品,涂料工作将受中远佐敦船舶涂料（广 州）有限公司的技术服务人员的技术指导. 中远佐敦船舶涂料 （广州）有限公司对经过技术代表检查认可的项目签字负责. 1.5 涂装作业采用按阶段、按区域逐步完善的作业方式。 1.6 本船涂装工艺阶段分为钢材预处理、分段跟踪涂装、分段涂装、 船台涂装、码头涂装、进坞涂装以及交船涂装几个阶段。
1.7 分段加工制造过程中实施跟踪涂装。 1.8 在船台、码头实施跟踪涂装，重点为机舱、机械工作舱的跟踪 涂装。 1.9 本船涂装的施工条件和施工要求均应符合油漆厂商“产品说明 书”的规定，如有不符合或难以实现的施工条件，应由施工部 门与油漆厂商取得一致意见，在保证质量的条件下施工。1.10 涂装作业程序应根据本船的生产计划和进度要求与其他工序 相、互协调、相互渗透，避免工序之间的冲突。在船舶建造过程中，各工种应充分注意底漆和面漆的保护，特别需要强调分段制作提交涂装前的火工校正工作务必完成，对于本船的上层建筑，视生产进度情况安排分段或多层甲板组装合拢后一起进行二次表面处理和油漆。 1.11 涂装作业必须严格遵守本厂有关涂装安全管理的各项条列。确 保安全生产，绝不违章作业。 2. 涂料简述
-/ 船舶涂装通用工艺规范 前言 为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。 本规范的附录 A 、附录 B 均为资料性附录。 本规范于 2003 年 10 月首次制订； 本规范由上海外高桥造船有限公司提出； 本规范由设计部归口； 本规范起草部门：涂装部 本规范主要起草（编制）：周斌何建平黄旭 标检：杨峻 审核：李兆刚 本规范由总工程师南大庆批准。 1范围 本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。 本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。 2规范性引用文件 CB/T 3513-93船舶除锈涂装质量验收技术要求 CB/T 3798-1997船舶钢质舾装件涂装要求 Q/SWS 42-017-2003船舶膜厚管理工艺规范 ISO8501-1未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表 面清洁度的目视等级 SSPC Vis 1-89钢表面喷丸清理的目视标准 SSPC Vis 3动力或手动工具清理钢表面的目视标准 3工艺准备 3.1船用涂料的一般要求 3.1.1船用涂料应由专业涂料生产公司生产。提供给船厂的每批涂料必须密封 包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料 应有中文标识。
3.1.2每批船用涂料必须附有质量保证书。 3.1.3船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规 定。 3.2船用涂料的代码 为方便涂装设计的表达，各种船用涂料可以用1～3 位英文字母作为代码。涂料代码参见附录 A（资料性附录）。 3.3船体各部位涂层配套 根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。涂层配套示例参见附录 B（资料性附录）。 4人员 4.1操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核 取得合格证书，方可上岗操作。 4.2操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全 操作规程。 5 5工艺要求 5.1造船涂装工艺阶段： a)a) 钢材预处理； b)b) 分段涂装； c)c) 总段涂装； d)d) 船坞涂装； e)e) 码头涂装； f)f) 交船前涂装。 5.2钢材预处理 5.2.1钢材预热温度控制在 40℃左右。 5.2.2经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93 的要求。 5.2.3钢材抛丸或喷丸除锈后应立即涂上车间底漆，车间底漆的厚度应符合涂 装说明书的规定。 5.2.4涂有车间底漆的钢材必须待车间底漆干燥后才能起吊运输，因机械原因 所破坏的车间底漆涂层应手工补涂。
为确保生产的正常进行和获得稳定的涂装质量，电泳涂装生产现场必须对设备、槽液和生产环境进行严格的科学管理并做好日常维护和运行记录，必须定期测定相关参数并做成变化曲线，从中发现规律，及时找出问题并加以解决。大部分的电泳线在建成后基本都存在实际效果达不到设计期望的现象，最终影响电泳车身质量和整条线的正常运行，所以要结合生产实际对部分设备或工艺进行改进以获得更好的电泳质量和期望的结果。 在涂装生产线中，科学地管理电泳涂装线可以使技术人员更好地掌握设备相关参数的变化规律，及时发现涂装线中的问题并将其解决，改进设备及其工艺，从而可获得更好的电泳质量，以保证涂装质量的稳定性。 电泳漆膜的质量，对于整车漆膜外观起到非常重要的作用，好的电泳漆膜外观，即可减少后道工序的工作强度，又可为后道工序提供好的漆膜基础。随着RODIP-3翻转输送系统在电泳线的优势日益显露，各大汽车厂家纷纷引进这一系统，虽然设备、工艺和材料对漆膜质量的影响很大，但涂装管理仍不容忽视。 电泳槽液管理 阴极电泳槽液管理是涂装车间电泳线工艺管理中最重要的项目。为确保槽液稳定和涂装车身漆膜质量稳定，技术人员必须按时对电泳线各个工序的关键参数进行检测来监控槽液的变化。以槽液组成、特性值及工艺条件相互对应关系为例，具体如表1所示。 奇瑞公司涂装车间一般通过和供应商每4h对电泳系统各参数进行及时的检测来控制槽液的稳定，使之处在最佳范围内。 通过检测，技术人员可以及时了解电泳系统各槽液参数的波动，对槽液进行及时的补加和调整，以保证电泳槽液的稳定和电泳漆膜的质量。 除了涂装车间每4h对电泳系统各槽液参数进行及时的化验和检测之外，奇瑞公司试验技术中心每天也要对电泳系统各槽液参数进行必要的检测，目的就是加强对电泳槽液的管理，确保电泳漆槽液的稳定性。 奇瑞公司电泳漆供应商每周都要送电泳漆试样到总部实验室做常规及非常规检测项目。 除正常的检测外，还需定期对槽液的非常规检测项目例如细菌、重金属离子含量等进行测量，以保证电泳槽液的稳定性。一旦发现异常，可以及时进行调整和处理。 设备管理 众所周知，电泳设备在整个涂装设备中起着关键的作用，电泳设备的正常运转是生成良好电泳漆膜的基本保证，电泳设备包括槽液循环系统、热交换系统、过滤系统、整流电源、阳极系统、超滤系统等，电泳设备的管理是每一条电泳线的重点和难点。 1、超滤系统的管理与维护 超滤有两个目的：为有效闭路冲洗系统供应充足的超滤液和净化漆中水溶性杂质，可提高电泳漆的利用率。超滤系统管理的要点是超滤液透过量，技术人员每天对超滤系统的流量
船舶涂装方案
船舶钢结构防腐涂装工程 施 工 方 案 河南省有限公司二○○六年元月七日
喷砂除锈所用磨料采用带棱角状的铜矿砂，其清洁、干燥性能符合GB6484、GB6485的要求；磨料到货后，存放在干燥的库房内。磨料在使用过程中，经常检查磨料的粒度，并采用除灰、过筛补充新砂等方法进行处理，以保证粗糙度达到规定范围内。 5.技术准备： 5.1防腐蚀施工应具有完整、齐全的施工图纸和工艺技术要求文件。 5.2备齐设计、甲方单位明确提出的技术规范要求和标准。 5.3公司及项目经理部应对施工图纸、工艺技术要求进行自审、专业审核和综合会审，并及时对有疑问的问题给予解决，结合工程实际情况编写施工作业指导书，并进行技术交底。 5.4防腐蚀施工所采用的油漆必须符合国家现行有关标准的规定，生产供应厂商必须提供相应的涂料产品质量证明书和使用说明书，使用时不得超过贮存期限。 5.5准备齐全各种施工记录，应将自检记录、气象记录、施工日志与施工同步完成。 6.组织准备： 6.1开工前备齐所有劳保用品，安全防护用品及安排好施工人员的食宿问题。 6.2开工前结合本工程的特点，对全体参加施工人员进行安全教育、文明施工教育、技术交底，并进行考核，合格者方可上岗工作。 6.3从公司挑选精干的施工队伍，以项目经理为主体，并和项目副经理、技术负责人、质量负责人、施工队长、材料负责人、安全负责人、后勤负责人等组成管理层。 6.4对施工人员定岗定责，基本固定施工作业区，按区明确责任，坚持三天一小质量、安全、文明施工检查，一周一大检查，及时解决施工中存在的不利因素和隐患。 6.5技术员、质检员、安全员跟班工作，不得擅离岗位。 7.施工现场布置： 7.1施工现场准备工作有：施工临时设施、施工机具、施工材料、检测仪器、施工用电用水以及必要安全防护用品、消防器材。 7.2，根据工程施工需要和现场条件，搭建好必要的临时设施。 7.3施工用的机械设备应单独设置在工作棚内，以保证正常用电及用电安全，喷砂设备应设置在涂装工棚内。 7.4涂料分类存放，室内设置防爆型照明，与其它材料应隔离存放，喷砂除锈用砂避免露天存放，做到下防潮，上防雨。 7.5各类施工设施和机械设备的供电应符合安全标准，并设有明显的安全标志。
T80 涂装通用技术标准 重庆劲隆科技（集团）有限公司 发布 Q/LJL
Q/LJL 1045—2004 目次 前言.............................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 定义 (1) 4 涂层的种类 (2) 5 检验规则 (2) 6 涂层外观质量要求 (3) 7 除外观外的品质要求 (4) 8 试验方法 (5) 9 标志、包装、运输、贮存 (6) I
Q/LJL 1045—2004 II 前言 本标准根据YAMAHA技术规程《涂装》及相关国家标准的有关技术内容编制而成，主要技术内容与 其等效。 本标准只规定了摩托车涂装件的主要特性及试验方法，本标准未作规定的其他要求按有关行业标准执行。 与YAMAHA技术规程《涂装》相比，差异如下： 1. 加速耐候性试验时间要求稍低，为400小时。 2. 盐雾试验和湿润试验的试验时间要求稍低，为48小时。 3. 因试验手段的因素，本标准只引用了YAMAHA技术规程《涂装》中铅笔硬度、附着力、厚度、镜面光泽度、冲击强度、耐汽油性、耐机油性、盐雾试验、湿润试验、加速耐候性、耐制动液性等项目，其余项目未引用。 本标准由重庆劲隆科技集团提出。 本标准起草单位:重庆劲隆科技集团技术中心。 本标准主要起草人: 郎春波段贵清. 本标准从2004年3月 20日首次发布。 本标准批准人: 黄昆
Q/LJL 1045—2004 涂装通用技术标准 1 范围 本标准对以防腐蚀或装饰为目的，而实施涂装的零部件的涂层的定义，涂层的种类，检验规则、，涂层外观质量要求，除外观外的品质要求，试验方法，标志、包装、运输、贮存。 本标准适用于重庆劲隆科技集团有限公司制造的所有摩托车车型。 本标准不适用于耐热涂料的要求。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 YGK-8-501 YAMAHA技术规程《涂装》 GB/T 1720-89 漆膜附着力测定法 GB/T 1732-93 漆膜耐冲击力测定法 GB/T 1865-93 漆膜老化（人工加速） GB/T 1734-93 漆膜耐汽油性测定法 GB/T 1734-93 漆膜铅笔硬度 GB/T 1743-93 漆膜光泽度测定法 GB/T 1743-93 漆膜耐候性 GB/T 1764-93 漆膜厚度测定法 GB/T 1771-93 漆膜耐盐雾测定法 GB/T 1764-93 钢铁工件涂漆前磷化处理条件 3 定义 本标准中使用的主要用语的定义如下： 1）涂层涂上的涂料，由于溶剂的挥发、蒸发及涂层形成要素的氧化、聚合、缩合反应而形成的固体被膜。 2）外装从周围及使用状态下，能够直接看到的零件。 3）内装从周围及使用状态下，不能够直接看到的零件。 4）露底漏涂或未能完全覆盖前道涂层而显材料色泽的现象。 5）起泡涂层表面呈现鼓包的现象。 6）脱落涂层从涂面呈现片状脱离现象。 7）锈痕涂层中产生锈点或接缝处呈现锈斑的现象。 8）裂纹涂层表面呈现不规则，深浅不同的断裂纹的现象。 9）麻点涂层表面因水、油等异物影响致使涂料不能均匀附着，产生抽缩形式的泡疤而呈凹坑的现象。 10）流痕喷涂在垂直面上的涂料向下流动，使漆面产生条痕的现象，严重时称为流挂。 11）颗粒涂层附着颗粒状物质的现象。 12）起皱涂层表面呈现凹凸不平且无规则折皱的现象。 1
