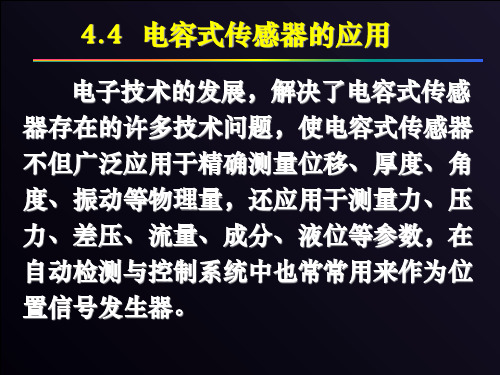

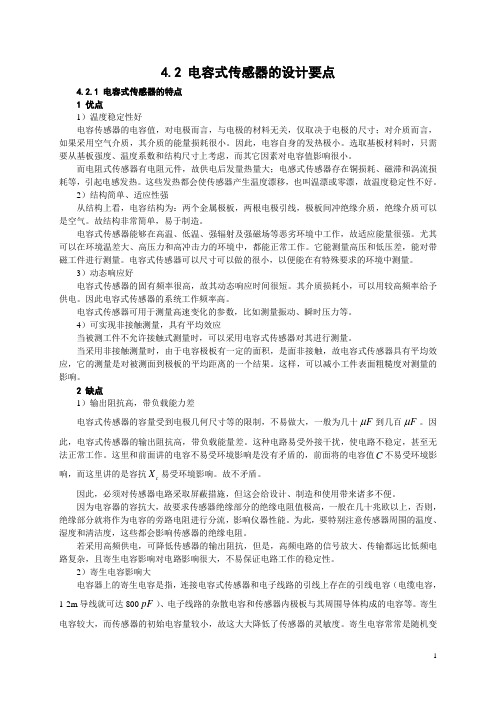

4.2 电容式传感器的设计要点
4.2.1 电容式传感器的特点
1 优点
1）温度稳定性好
电容传感器的电容值，对电极而言，与电极的材料无关，仅取决于电极的尺寸；对介质而言，如果采用空气介质，其介质的能量损耗很小。因此，电容自身的发热极小。选取基板材料时，只需要从基板强度、温度系数和结构尺寸上考虑，而其它因素对电容值影响很小。
而电阻式传感器有电阻元件，故供电后发量热量大；电感式传感器存在铜损耗、磁滞和涡流损耗等，引起电感发热。这些发热都会使传感器产生温度漂移，也叫温漂或零漂，故温度稳定性不好。
2）结构简单、适应性强
从结构上看，电容结构为：两个金属极板，两根电极引线，极板间冲绝缘介质，绝缘介质可以是空气。故结构非常简单，易于制造。
电容式传感器能够在高温、低温、强辐射及强磁场等恶劣环境中工作，故适应能量很强。尤其可以在环境温差大、高压力和高冲击力的环境中，都能正常工作。它能测量高压和低压差，能对带磁工件进行测量。电容式传感器可以尺寸可以做的很小，以便能在有特殊要求的环境中测量。
3）动态响应好
电容式传感器的固有频率很高，故其动态响应时间很短。其介质损耗小，可以用较高频率给予供电。因此电容式传感器的系统工作频率高。
电容式传感器可用于测量高速变化的参数，比如测量振动、瞬时压力等。
4）可实现非接触测量，具有平均效应
当被测工件不允许接触式测量时，可以采用电容式传感器对其进行测量。
当采用非接触测量时，由于电容极板有一定的面积，是面非接触，故电容式传感器具有平均效应，它的测量是对被测面到极板的平均距离的一个结果。这样，可以减小工件表面粗糙度对测量的影响。
2 缺点
1）输出阻抗高，带负载能力差
电容式传感器的容量受到电极几何尺寸等的限制，不易做大，一般为几十F μ到几百F μ。因此，电容式传感器的输出阻抗高，带负载能量差。这种电路易受外接干扰，使电路不稳定，甚至无法正常工作。这里和前面讲的电容不易受环境影响是没有矛盾的，前面将的电容值C 不易受环境影响，而这里讲的是容抗c X 易受环境影响。故不矛盾。
因此，必须对传感器电路采取屏蔽措施，但这会给设计、制造和使用带来诸多不便。
因为电容器的容抗大，故要求传感器绝缘部分的绝缘电阻值极高，一般在几十兆欧以上，否则，绝缘部分就将作为电容的旁路电阻进行分流，影响仪器性能。为此，要特别注意传感器周围的温度、湿度和清洁度，这些都会影响传感器的绝缘电阻。
若采用高频供电，可降低传感器的输出阻抗，但是，高频电路的信号放大、传输都远比低频电路复杂，且寄生电容影响对电路影响很大，不易保证电路工作的稳定性。
2）寄生电容影响大
电容器上的寄生电容是指，连接电容式传感器和电子线路的引线上存在的引线电容（电缆电容，1-2m 导线就可达800pF ）、电子线路的杂散电容和传感器内极板与其周围导体构成的电容等。寄生电容较大，而传感器的初始电容量较小，故这大大降低了传感器的灵敏度。寄生电容常常是随机变
化的，将使仪器工作很不稳定，影响测量精度。
因此，对电线的选择、安装和接法都有严格的要求。比如，可以选用屏蔽性好而自身分布电容小的高频电缆作为引线，引线尽可能地粗而短。
3）输出特性非线性
变极距型电容传感器的输出特性是非线性的，虽然可以采用差分型电容来改善，但非线性依然存在而不能消除。
其它类型的电容传感器只有在忽略掉电场边缘效应（极板边缘电场线呈发散状，不均匀）的情况下，输出特性才呈线性。否则，边缘效应所产生的附加电容量将与传感器电容量叠加，使输出特性呈现非线性。
4.2.3 保护绝缘材料的绝缘性能
环境温度的变化会使电容式传感器内各零部件的几何尺寸变化，从而使它们的相对位置发生改变；同时，温度变化会使介质的介电常数改变。这样使电容值发生变化，产生温度误差。湿度也会影响介质的介电常数。因此，尽量采用空气、云母等介电常数的温度系数接近于零的物质作为绝缘介质。而且，非常好的是，湿度不会影响它们的介电常数。温度和湿度还会影响绝缘材料的绝缘性能，使绝缘电阻改变。
金属极板应选用温度系数低的材料。铁镍合金温度系数小，但较难加工。可以在陶瓷或石英的表面上喷涂铁镍合金或银，这样的电极可以做得很薄，大大减小边缘效应，而且温度系数很小。
在电容式传感器内，电容极板（简称电极）表面的清洁程度直接影响电容的绝缘电阻，因此应保持其表面的清洁。但是，其表面不便经常清洗，故应加以密封，用以防潮和防尘。如果加密封不方便，那么可以在极板表面上镀一层薄的惰性金属，比如铑等，这样去密封极板。铑惰性层可防潮、防尘、防湿和防腐等作用，但铑是稀有金属，镀铑成本较高。
电极支架的选取主要考虑机械强度和温度性两方面因素。为固定和支撑电极，则要求支架应具备一定的机械强度。为提高灵敏度，则要求支架材料的温度系数要低，以及其几何尺寸稳定性要好。
为减小环境对传感器的干扰，则要求支架的绝缘电阻高、吸潮性低和表面电阻小。能满足这些条件的材料有塑料和有机玻璃，且易于加工；性能更好的材料有石英、云母、人造宝石和陶瓷等，但加工难度大。在环境温度不太高时，可选用聚四氟乙烯作为支架，易于加工，绝缘性又好。
还可以采用差分式对称结构，来提高灵敏度和减小环境温度变化等带来的误差。
50至几兆赫兹，这样可以降低对传感器绝缘部分的绝缘性能要求。
电源的频率可选用kHz
传感器内所有零部件应先清洗，后烘干，再装备。
传感器要密封，以防止外界水分的浸入，而引起电容值的变化或使绝缘性能变差。
传感器外壳的刚性要好，以免安装时变形。
4.2.3 等效电路
图4.2.1（b）就是平板电容图4.2.1（a）从输入端A、B两点看进去的高频等效模型。
图4.2.1 电容式传感器的等效电路
图4.2.1（b）中，L为传输线的线电感，R为传输线路的损耗等效电阻，根据电动力学知道，交流电频率越高，流过导线的电流就向越靠近导线的外表面，这一现象叫趋肤效应。当频率升高时，导线的轴心几乎没有电流流过，电流分布在靠近导线外侧的圆环内，故导线的有效横截面积减小，
C为寄生电容，它比线电阻增大。频率越高，圆环面积越小，导线的电阻越大。C为传感器电容。P
较小。P R 为极板间的等效漏电阻，非常大。
一般情况下R L ω<<，可以忽略不计。在实际传感器设计中，尽量使P C 很小，使P R 很大，那么它们也可忽略掉。在频率较低时，L 也可忽略掉。
在高频时，电容器就等效为L 与C 的串联模型。设那么它们的等效电容为e C ，由 11e j L j C j C ωωω=+ （4.2.1） 得到
21e C
C LC ω=- （4.2.2）
这表明有效电容e C 比C 增大了。传感器的灵敏度定义为
e e C k d ?=
? （4.2.3） 由（4.2.2）得到()
221e dC
dC LC ω=-，于是得到 ()221e C
C LC ω??≈- （4.2.4）
代入（4.2.3）得到
()()2222111e C k k d LC LC ωω?=
?=?-- （4.2.5） 其中C k d
?=?。可见，灵敏度是电源频率的函数，因此，当电源高频较高的情况下使用传感器，在改变电源频率或更换传输线路时，都必须对测量系统重新进行定标。
4.2.4 边缘效应
对于电容式传感器，当极板厚度h 与极板间距离δ可比时，两极板边缘处电力线出现分布不均匀的现象，即边缘电场的影响就不能忽略了，如图4.2.2所示。
图4.2.2边缘效应的影响 图4.2.3带等位换结构的电容传感器
对于变面积型和变介电常数型电容传感器而言，边缘效应不仅使灵敏度降低，而且还增加非线
