一.问答题（170分）
1、灯光监视的断路器控制回路如图所示，M100（+）为闪光小母线，M708为事故音响小母线。
（1）试说明断路器手动及自动台、跳闸时灯光信号是如何发出的。
（2）进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。
（3）若发生事故断路器跳闸，事故音响信号怎样启动？
学生答案：
1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。
自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。
手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。
自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。
2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。另外，控制开关SA处于预备合闸位，节点9-10接通。因此，绿灯（HG）闪光，红灯不亮。
3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。
2、电压互感器二次侧b相接地的接线图如下图所示。
（1）试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。
6保护测控单元 6.1 概述 本节以RCS-9000变电站综合自动化系统为例，介绍RCS-9000系列保护测控单元。 RCS-9000系列保护测控单元针对各种电压等级变电站保护和测控的要求，按照变电站综合自动化的总体技术要求，保护、监控统一规划和设计，研制和开发。达到降低变电站建设、运行和维护投资，提高变电站运行可靠性，可与电网自动化系统交换信息，实现变电站无人值班目的。RCS-9000系列保护测控单元是RCS-9000变电站综合自动化系统的一部分，用于完成变电站内数据采集、保护和控制，与RCS-9000计算机监控系统相配合实现变电站综合自动化。该系列保护测控单元亦可单独使用，用于老变电站改造或同其它变电站监控系统配合使用。其主要特点有： 1）保护测控既相对独立又相互融合； 保护和测控共享信息，不共享资源。保护测控单元提供两组交流信号输入端子，分别接入保护CT和测量CT电流信号。程序设计上，保护和测控模块独立运行且使保 护模块不受测控模块影响，也不依赖外部通信网。对于保护动作信息、状态信息则 与测控模块共享，如控制回路断线、保护动作等信息。保护测控单元，通过既保持 相对独立又相互融合，在保证可靠性的前提下，实现减少装置数目、减少外部连接 电缆。 2）硬软件模块化； RCS-9000保护测控单元主要由若干基本硬软件模块组成。通过不同的模块组合，形成不同的保护测控单元。如，更换RCS9601测控单元的继电器出口板和相应软件模块，RCS9601测控单元便转换为RCS9611线路保护测控单元。对于不同的线路保护测 控单元而言，仅需要添加或变更相应保护模块即可。 硬软件的模块化，便于大规模生产、降低成本，提高了可靠性。 3）精度软件调整控制； 精度调整，对常规的变电站二次设备来说，是一项要求认真细致，繁重艰苦的工作。RCS-9000系列测控单元设计通过软件、硬件相互配合，以软件修正补偿，取 代了硬件调整电路，减少了环境因素，如振动、温度对测量精度的影响。工厂内一 次调整测试完毕后，现场即可免调校，从而也减少了现场维护工作量，方便了使用 和维护。 4）友好的大屏幕显示界面 装置面板上配有汉化大屏幕液晶显示，采用树形菜单，清晰明确汉字说明，操作简便，无须记忆。各种信息显示，如跳闸报告、告警信息、遥测、遥信以及保护 定值均为汉字显示，清晰、准确、易读，没有记忆“符号”负担。重要操作，提供 密码保护。提供背景灯光，即使光线暗淡，也可清楚显示。 5）适应能力强，兼容老设备； RCS-9000保护测控单元既可就地安装，装在开关柜上或开关小室中，也可组屏安装；既可用于现代化变电站综合自动化系统，也可用于常规变电站或老变电站改 造。支持借助于通信交换信息，也提供中央信号和远动设备所需的空触点信号，可
TM 283变电站电气工程施工质量控制 李 黎 亳州供电公司 摘 要：文章介绍安装工程在变电站建筑工程中的重要作用，分析了变电站电气施工控制要素及注意事项，并提出了相应的方法措施。 关键词：变电站施工；电气工程；管理；质量控制 1 电气安装工程在变电站建筑工程中的重要作用 电气工程是变电站建筑项目的重要组成部分，随着变电 站智能化的迅速发展，电气安装工程的地位和作用越来越重 要，直接关系到整个工程的质量、工期、投资和预期效果， 电气安装工程质量直接影响到变电站整体设备的安全运行。 这里所说的安全性涉及的范围很广，如站内一、二次电气设 备的安装是否符合相关的完全规范、火灾报警及联动控制系 统功能是否完善、运行正常，消防设备、应急照明的供电是 否可靠。保安监控系统是否完备等等。 2 变电站电气工程施工质量控制重点 2.1 变电站电气工程施工中的人力资管理 对特殊工作人员及特种作业人员必须持有国家规定部门 颁发的有效上岗资格证才能上岗；对参与工程施工与质量有 关的工作人员进行培训，考核合格后才能上岗，以确保上岗 人员的能力满足岗位要求；对新调换工种人员进行新岗位的 安全技术教育培训。每天开工前组织作业人员开好班前会， 认真交代本日的工作内容、施工中的安全注意事项、施工人 员按排情况等。每天的工作完工后也要组织全体施工人员开 好班后会，落实并分析当天的工作完成情况、遗留的工作任 务、存在的问题等。 2.2 严格遵循变电站电气工程施工总则 变电站电气工程施工全过程严格执行施工合同以和施 工图，严格执行《建设工程质量管理条例》、《电力建设安 全健康与环境管理工作规定》、《电力建设施工质量验收及 评定规程》、《电气装置安装工程质量检验及评定规程》、 《电气装置安装工程施工及验收规范》、《工程建设标准强 制性条文》要求，严格遵守“工程施工安全文明施工实施细 则”及“工程创优施工实施细则”。工程施工中质量控制做 到动态监督，预防为主。严格做好分项工程的工序交接质量 关、土建与安装的工序交接质量关、检验项目的工序交接质 量关，做到道道工序严把关。 2.3 施工环境的严格控制 作业前，按已批准的“施工三措”，用标准安全围栏及 安全网，按变电站施工平面布置图的要求，将运行设备与施 工区域进行有效隔离，并在安全围栏上悬挂“止步，高压危 险”安全警示牌；在站内指定地点围设“材料堆放点”，并 在围栏上悬挂“材料堆放点”标识牌。新设备及作业过程中 拆除的电缆、屏柜等设备按照站内要求，统一定置堆放。同 时，采取相应措施控制高处坠落、物体打击、触电等对施工 人员的危害。 2.4 材料、设备质量的严格控制 若工程性质为包工、包料，施工管理中还应严格执行安 装材料及设备检验制度，把好电气材料及设备质量关，对主 要的电气设备和安装材料实行招投标制度，优先选择技术力 量雄厚、通过 ISO 质量认证的、售后服务好的信誉企业。同 时加强对安装材料、设备的检查验收以及施工中定期进行抽 查和跟踪所使用材料的情况，防止伪劣产品掺入。 2.5 在变电站电气工程施工中做好验收阶段的质量控制 电气设备安装结束后，先由施工方按照设计文件、施工 及验收规范、有关施工规程、导则和设备的安装及调试要求 进行三级自检，再由建设方按批准的《质量验评项目分级验 收标准表》或《新设备竣工验收表》进行验收。电气设备、 电气装置经验收合格后方可投入试运行，通过试运行对电气 设备、电气装置的安装工程施工质量进行最终检验。新设备 正常试运行 24h 后，由施工方将新设备移交给变电站运行人 员进行维护和管理(包括新设备的出厂资料、试验资料、图 纸、现场设备、联动操作、备品备件、工器具等)。 3 电气施工要素控制 3.1 电气施工的进度控制 通过确定里程碑事件，用动态控制原理，控制进度。从 项目开始和在项目实施过程中，逐步地由宏观到微观，由粗 到细编制深度不同的总进度纲要、总进度计划以及各子项目 进度计划。以里程碑事件的进度目标作为进度的计划值，将 进度的计划值与实际值进行比较。如发现偏差，则从组织措 施、管理措施、技术措施进行纠正。 在整个工程项目施工中。既要做好成品保护，又要注意 土建工程施工中对安装中的电气设备的保护工作。变电站工 程建设工期较短，土建工程与电气安装工程交叉进行，要利 一学合理地进行交叉作业，把握好工程进度的关键点。 3.2 电气工程施工的安全管理 3.2.1 施工组织设计保证 贯彻“安全第一，顶防为主”的方针，在编制本施工组 织设计过程中对危险性较大的工程项目：脚手架工程、模板 工程、塔吊作业，物料提升机等对安装施工做了方案要求， 塔吊及提升架安装时要填好《安全技术措施作为方案表》并 按照公司安全保证体系文件中操作标准进行操作。安全技术 措施方案始终贯穿于施工生产各个阶段，结合本工程对象具 有针对性物质性和可操作性，做到全内、细致、具体，经审 批生效后，在施工过程中不随意更改。（下转第285页）

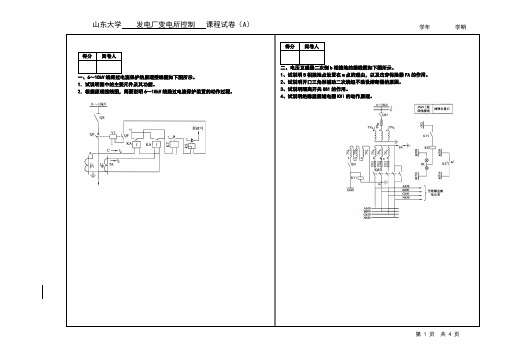

大学发电厂变电所控制课程试卷（A） 一、6～10kV线路过电流保护的原理接线图如下图所示。 1．试说明图中的主要元件及其功能。 2．根据原理接线图，简要说明6～10kV线路过电流保护装置的动作过程。 1）电流互感器（TA）。其一次绕组流过系统大电流I1,二次绕组中流过变化的小电流I2，I2额定值为5A。 2）电流继电器（KA）。线圈中流过电流互感器的二次电流I2,当I2达到KA的动作值时，其常开触电闭合（电磁作用），接通外电路。 3）时间继电器（KT）。线圈通电，其常开触电延时闭合，接通外电路。 4）信号继电器（KS）。线圈通电，其常开触电（带自保持）闭合，接通信号回路，且掉牌，以便值班人员辩别其动作与否。若KS动作，需手动复归，以便准备下一次动作。 5）断路器跳闸线圈（YT）。线圈通电，断路器跳闸。 6）断路器（QF）。合闸线圈通电，QF主触电接通大电流，其辅助触头相应切换：常开触点闭合，接通外电路，同时常闭触点断开，切断外电路。 2．当A相或C相有短路时，电流互感器一次绕组流过短路电流，其二次绕组感应出I2流经电流继电器KA线圈，KA动作，其常开触点闭合，将由直流操作电源正母线来的电源加在时间继电器KT的线圈上，时间继电器KT启动，经一定时限后其延时常开触点闭合，正电源经过其触点和信号继电器KS的线圈以及断路器的常开辅助触点QF和断路器跳闸线圈YT接至负电源。信号继电器KS的线圈和跳闸线圈YT中有电流流过。两者同时动作，使断路器QF跳闸，并由信号继电器KS的常开触点发出信号。 二、电压互感器二次侧b相接地的接线图如下图所示。 1、试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。 2、试说明开口三角形辅助二次绕组不装设熔断器的原因。 3、试说明隔离开关QS1的作用。 4、试说明绝缘监察继电器KVI的动作原理。
变电站直流系统简介 第一章直流及不间断电源系统 第一节概述 为供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等直流负荷，变电站内应设由蓄电池供电的直流系统。 第二节站内直流母线接线方式简介 一、变电所直流系统典型接线 变电站常用的直流母线接线方式有单母线分段和双母线两种。双母线突出优点在于可在不间断对负荷供电的情况下，查找直流系统接地。但双母线刀开关用量大，直流屏内设备拥挤，检查维护不便，新建的220-500kv变电站多采用单母线分段接线。 220kv变电所直流系统典型接线：（如下图10-1） 220kv变电所直流系统典型接线：（如下图10-2）
二、站内直流电压特点的简介： 变电所的强电直流电压为：110V或220V，弱电直流电压为48V。 强电直流采用110V的优点： 1）蓄电池个数少，降低了蓄电池组本身的造价，减少蓄电池室的建筑面积，减少蓄电池组平时的维护量。 2）对地绝缘的裕度大，减少直流系统接地故障的机率，在一定程度上提高直流系统的可靠性。 3）直流回路中触点的断开时，对连接回路产生干扰电压，直流用110V时，能降低干扰电压幅值。 4）对人员较安全，减少中间继电器的断线故障。 强电直流采用110V的缺点： 1）变电站占地面积大，电缆截面大，给施工带来困难。
2）一般线路的高频保护的收发信机输出功率大小与直流电压有关，对长线路的保护不利。 3）交流的220V照明电源和110V的直流电源无法直接切换，需增加变压器和逆变电源，增加事故照明回路的复杂性。 4）在站内有大容量直流电动机的情况下，增大电缆截面，增加投资。 基于技术和经济上的考虑，对于采用集中控制（电缆线较长）的220-500kV 变电站，强电直流系统的工作电压宜选用220V。 当变电站规模较小或全户内的220kV变电所情况下，控制电缆长度较小时，强电直流系统的工作电压宜选用220V。 500KV变电所多采用分布式控制方式，二次设备分部控制，在主控室和分控室都设有独立的直流系统控制，电缆的长度大大缩短，变电所的蓄电池组数多。这种情况下变电所强电直流系统的工作电压宜选用110V。 三、变电站弱电直流系统的电压： 按我国的惯例，变电所弱电系统的工作电压一般采用48V，这一电压等级也符合国际标准。 第三节直流系统的绝缘监察和电压监察 一、提高直流系统 直流系统的绝缘水平，直接影响到直流系统乃至变电所的安全运行。当变电所的绝缘降低造成接地或极间短路时，将造成严重后果。 为防止直流系统绝缘水平下降危及安全运行，可采用以下对策： （1）对于直流系统直接连接的二次设备绝缘水平有严格的要求。 （2）在有条件的情况下，将保护、断路器控制用直流和其他设备用直流分开。（3）户外端子箱、操作机构，要采用具有防水、防潮、防尘、密封的结构。（4）户外电缆沟及电缆隧道要有良好的排水设施。 （5）主控室内的控制、保护屏宜采用前后带门的封闭式结构。 （6）对直流系统的绝缘水平要进行经常性的监视。 （7）采用110V的直流系统。 二、直流系统的绝缘监察 1．电磁式绝缘监查装置 利用电桥原理构成的电磁型直流系统绝缘监查装置的接线如图10-13所示。这种装置具有发出绝缘下降的信号和测量绝缘电阻值两种功能。
