关于混凝土抗冻性抗渗性及混凝土耐久性研究 发表时间：2019-09-11T08:47:40.423Z 来源：《建筑模拟》2019年第31期作者：王刚 [导读] 混凝土是建筑工程施工中重要的原材料之一，由于施工工地环境复杂，且混凝土性质不够稳定，导致混凝土的抗冻性、抗渗性、耐久性等性能在施工过程中会受到不同因素不同程度的影响。 王刚 新疆生产建设兵团公路科学技术研究所 摘要：本文分别对混凝土的抗冻性、抗渗性的机理及改善措施进行了深入的研究和介绍，并着重探讨了混凝土的耐久性即耐磨性、碳化、钢筋锈蚀等作用机理和改进措施，全面的分析了混凝土的几种性能，并为混凝土在施工过程中的使用提供了参考，以保障混凝土的质量，提高工程安全性和使用性。 关键词：混凝土；抗冻性；抗渗性；耐久性 混凝土是建筑工程施工中重要的原材料之一，由于施工工地环境复杂，且混凝土性质不够稳定，导致混凝土的抗冻性、抗渗性、耐久性等性能在施工过程中会受到不同因素不同程度的影响。因此，为了确保混凝土在工程施工中的使用质量，相关人员必须对如何提高混凝土的抗冻性、抗渗性以及耐久性等进行全面系统的研究。 一、混凝土的抗冻性 1.冻害机理 混凝土的抗冻性在寒冷地区体现的较为明显，抗冻性是指经过多次冻融循环后，处于饱和水状态下的混凝土的性能仍没有被破坏的能力。寒冷地区结构经常接触水的混凝土的部位，温度过低甚至低于混凝土中水的冰点以下，此时，混凝土中的水会成冰态，致使混凝土体积增大，增大后混凝土的孔壁后受到更大的压力，导致混凝土微小裂缝的产生，若反复冻融，将不断扩大裂缝并使其纵深发展，破坏混凝土结构。此外，混凝土的密实度、孔隙构造及数量、饱水程度等都会影响混凝土的抗冻性。 2.改善措施 试验证明，在混凝土中掺用引气剂或引气减水剂能有效提高混凝土的抗冻性，作用机理是通过在混凝土内部产生互不连通的微细气泡的方式将内部的渗水通道截断，组织水分渗入混凝土内部。引气时注意引入适宜的量，以4%一6%为宜，成分利用气泡的适应变形能力来减缓冰冻对混凝土结构的损害。此外，还可以通过严格控制水灰比、选用优良的施工材料以及加强早期养护等方式提高混凝土的抗冻性。 二、混凝土的抗渗性 1. 抗渗性机理 混凝土的渗透是由于的多孔性构造存在的内外压力差，导致混凝土中的液体或气体从其高处向低处迁移、渗透的现象。抗渗性能是指混凝土内部对气体或液体的渗透的抵抗能力。混凝土抗渗性强，则会有效阻止水向混凝土内部渗入，提高混凝土使用质量。 2.改善措施 降低毛细孔数量可以有效提高混凝土的抗渗性，混凝土的抗渗性随着水灰比的增大而降低，因此，要合理降低混凝土的水灰比，较高的水灰比形成的水泥凝胶会阻隔水泥面中的毛细孔，降低抗渗性，因此，可直接控制毛细孔数量达到提高抗渗性的目的。此外，还可通过减小石料最大粒径、掺用符合要求的引气剂或引气减水剂和适量的磨细粉煤灰以及施工中确保混凝土搅拌均匀等方式提高混凝土抗渗性。 三、混凝土的耐久性 1. 混凝土的耐磨性 混凝土的耐磨性指的是混凝土工程在使用过程中对反复荷载的磨耗及长期受侵蚀等的耐用性的反映。 （1）影响因素 混凝土的品种、强度和混凝土骨料硬度、最大粒径及其粒料级配会直接影响混凝土的耐磨性；水灰比会影响混凝土的耐磨性，较大水灰比会加大混凝土的孔隙率，并加大粗骨料与水泥浆之间界面的裂隙和孔隙，降低混凝土耐磨性；混凝土的施工质量也是影响混凝土耐磨性的重要原因之一。 （2）改善措施 有效的提高混凝土耐磨性的措施包括：浇筑混凝土时要防止出现离析现象；控制好混凝土的水灰比，防止泌水现象出现；在具体的施工过程中，要确保混凝土涂抹密实、平整，并加强混凝土的养护工作。 2.混凝土的碳化 （1）碳化机理 混凝土的碳化指的是二氧化碳由混凝土表面向内部逐步扩散深人从而改变水泥石化学组成及组织结构，进而使得水泥石中的氢氧化钙发生化学反应，降低的氢氧化钙浓度会使得水泥石中所有的水化产物被侵蚀和分解，形成硅胶和铝胶，影响混凝土的化学性能和物理性能，破坏混凝土的碱度、强度和收缩的平衡。 （2）混凝土碳化的影响因素 施工质量、集料种类及混凝土表面是否有涂层等均会影响碳化速度；施工中使用的水泥品种以及是否在水泥中掺入其他混合材料也会因影响混凝土的碳化速度，一般掺入水泥较硅酸盐会加快混凝土的碳化速度，且掺入的混合材料越多，碳化速度越快；混凝土的水灰比也会影响其碳化程度，较小的水灰比，水泥石有较好的密实性和透气性，因此，有着较慢的碳化速度；当混凝土处于气干状态时，碳化速度较快，若处于干湿交替或潮湿状态下，则碳化速度较慢；此外，若在混凝土中添加外加剂如引气剂或引气减水剂等，会使得混凝土的和易性改变，进而降低水灰比，减缓混凝土碳化速度。 （3）改善措施 由以上总结的影响混凝土碳化速度的原因可知控制混凝土碳化的措施主要包括：将混凝土保护层厚度适当增大、选择合适的水泥品种及掺入合适的混合料、将引气剂或引气减水剂适当引入以改善混凝土和易性和密实程度。此外，施工人员还应该加强对施工质量的控制，确保混凝土施工时振捣密实；混凝土的水灰比要尽量降低；还可以用刷涂料或用水泥砂浆抹面的方式保护混凝土表面不受二氧化碳的侵入
创作编号：BG7531400019813488897SX 创作者：别如克* 混凝土抗冻等级 混凝土抗冻性一般以抗冻等级表示。抗冻等级是采用龄期28d的试块在吸水饱和后，承受反复冻融循环，以抗压强度下降不超过25％，而且质量损失不超过5％时所能承受的最大冻融循环次数来确定的。GBJ50164—92将混凝土划分为以下抗冻等级：F10、F15、F25、F50、F100、F150、F200、F250、F300等九个等级，分别表示混凝土能够承受反复冻融循环次数为10、15、25、50、100、150、200、250和300次。抗冻等级≥F50的混凝土称为抗冻混凝土。 抗渗等级是以28d龄期的标准试件，按标准试验方法进行试验时所能承受的最大水压力来确定。GB 50164《混凝土质量控制标准》根据混凝土试件在抗渗试验时所能承受的最大水压力，混凝土的抗渗等级划分为P4、P6、P8、P10、P12等五个等级,相应表示能抵抗0.4、0.6、0.8、1.0及1.2MPa 的静水压力而不渗水,抗渗等级≥P6的混凝土为抗渗混凝土。维勃稠度法采用维勃稠度仪测定。其方法是：开始在坍落度
筒中按规定方法装满拌合物，提起坍落度筒，在拌合物试体顶面放一透明圆盘，开启振动台，同时用秒表计时，当振动到透明圆盘的底面被水泥浆布满的瞬间停止计时，并关闭振动台。由秒表读出时间即为该混凝土拌合物的维勃稠度值，精确至1s。混凝土拌合物流动性按维勃稠度大小，可分为4级：超干硬性（≥31 s）；特干硬性（30～21 s）；干硬性（20～11 s）；半干硬性（10～5 s）。 创作编号：BG7531400019813488897SX 创作者：别如克*

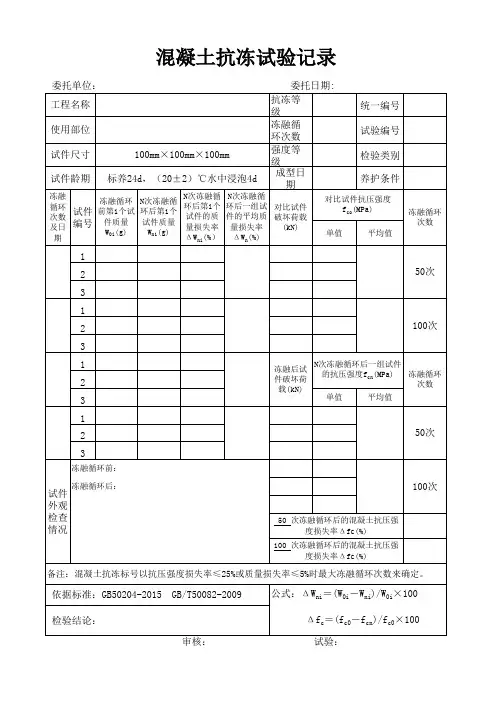

抗冻性能试验作业指导书 1适用范围 1.1慢冻法适用于检验以混凝土试件在气冻水融条件下，以经受的冻融循环次数来表示的混凝凝土的抗冻性能。 1.2快冻法适用于测定混凝土试件在水冻水融条件下，以经受的快速冻融循环次数来表示的混凝凝土抗冻性能。 2检测依据 (GB/T50082-2009)《普通混凝土长期性能和耐久性能试验方法》3试验方法 3.1慢冻法 3.1.1慢冻法混凝土抗冻性能试验应采用100mm×100mm×100mm立方体试件。 冻融试验箱应能使试件静止不动，并应通过气冻水融进行冻融循环。在满载运转的条件下，冷冻期间冻融试验箱内空气温度保持在-20℃～-18℃的范围以内。融化期间冻融试验箱内浸泡混凝土试件的水温保持在的范围18℃～20℃以内。满载时冻融试验箱内各点温度极差不应超过2℃。试件架应采用不锈钢或者其他耐腐蚀的材料制作，其尺寸应与冻融试验箱和所装试件相适应。．称量设备的最大量程应为20公斤，感量不应超过5克。 压力试验机精度至少为±1%，其量程应能使试件的预期破坏荷载值不小于全量程的20%也不大于全量程的80%.试验机上下压板及试件之间可各垫以钢垫板，两承压面均应机械加工与试件接触的压板或垫板的尺寸应大于试件承压面,其不平度应为每100毫米不超过0.02毫米. 温度传感器的温度检测范围不应小于（-20℃～20℃），测量精度应为±0.5℃。 3.1.4慢冻法试验步骤 1.在标准养护室内或同条件养护的冻融试验的试件应在养护龄期为24d时提前将试件从养护地点取出，随后应将试件放在(20±2)℃水中浸泡，浸泡时水面应高出试件顶面（20~30）mm，在水
中浸泡时间应为4d，试件应在28d龄期时开始进行冻融试验。始终在水中养护的冻融试验的试件，当试件养护龄期达到28d时，可直接进行后续试验，对此种情况，应在试验报告中予以说明。2.当试件养护龄期达到28d时应及时取出冻融试验的试件，用湿布擦除表面水分后应对外观尺寸进形测量，试件的外观尺寸应满足本指导书第3.1.1节的要求，应分别编号、称重，然后按编置入试件架内，且试件架与试件的接触面积不宜超过试件底面的1/5。试件与箱体内壁之间应至少留有20mm的空隙。试件架中各试件之间应至少保持30min的空隙。 3.冷冻时间应在冻融箱内温度降至-18℃时开始计算。每次从装完试件到温度降至-18℃所需的时 间应在（1.5~2.0）h内。冻融箱内温度在冷冻时应保持（-20~-18）℃。 4.每次冻融循环中试件的冷冻时间不应小于4h。 5.冻结结束后,应立即加入温度为（18~20）℃的水，使试件转入融化状态，加水时间不应超过10min。控制系统应确保在30min内，水温不低于10℃，且在30min后水温能保持在（18~20）℃。冻融箱内的水面应至少高出试件表面20mm。融化时间不应小于4h。融化完毕视为该次冻融循环结束，可进入下次冻融循环。 6.每25次循环宜对冻融试件进行一次外观检查。当出现严重破坏时，应立即进行称重。当一组 试件的平均质量损失率超过5%，可停止其冻融循环试验。 7.试件在达到本作业指导书3.1.2规定的冻融循环次数或施工方委托的冻融循环次数后，试件应 称重并进行外观检查，应详细记录试件表面破损、裂缝及边角损失情况。当试件表面破损严重时，应先用高强石膏找平，然后应进行抗压强度试验。抗压强度试验应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081的相关规定，可参考混凝土试块抗压的作业指导书。 8.当冻融循环因故中断且试件处于冷冻状态，直至恢复冻融试验为止，并应将故障原因及暂停时间在试验结束中注明。当试件处在融化状态下因故中断时，中断时间不应超过两个冻融循环的时间。在整个试验过程中，超过两个冻融循环时间的中断故障次数不得超过两次。． 9.当部分试件由于失效破坏或者停止试验被取出时，应用空白试件填充空位。 10.对比试件应继续保持原有的养护条件，直到完成冻融循环后，与冻融试验的试件同时进行抗 压强度试验。 3.1.5结果评定 3.1.5.1当冻融循环出现下列三种情况之一时，可停止试验： 1.已达到规定的循环次数； 2.抗压强度损失率已达到25%； 3.质量损失率已达到5%。 3.1.5.1试验结果计算及处理应符合下列规定： 1.强度损失率应按下式进行计算： f?f cnco?100 ?f?（3.1.5.1-1）c f co?f——N次冻融循环后的混凝土强度损失率（%式中：），精确至0.1；c f——对比用的一组混凝土试件的抗压强度测定值(MPa)，精确至0.1(MPa)；co f——经N次冻融循环后的一组混凝土试件抗压强度测定值(MPa)，精确至0.1(MPa)；cn ff应以三个试件抗压强度试验结果的算术平均值作为测定值。和 2. 当三个试件抗压强度最cnco大值或最小值与中间值之差超过中间值的15%时，应剔除此值，再取其余两值的算术平均值 作为测定值；当最大值和最小值均超过中间值的15%时，应取中间值作为测定值。 3.单个试件的质量损失率应按下式计算： W?W ni0i???100W(3.1.5.2-2) ni W0i?W——N次冻融循环后第ī个混凝土试件的质量损失率（%）, 式中：精确至0.01；ni W ——冻融循环试验前第i个混凝土试件的质量（g）；i0W——N次冻融循环后第ī个混凝土试件的质量（g ）。ni一组试件的平均质量损失率应按下式计算：4.
混凝土抗冻性浅析 混凝土的耐久性是混凝土抵抗气候变化、化学侵蚀、磨损或任何其它破坏过程的能力，当在暴露的环境中，能耐久的混凝土应保持其形态、质量和使用功能。混凝土的耐久性研究内容包括:钢筋锈蚀、化学腐蚀、冻融破坏、碱集料破坏。混凝土的抗冻性作为混凝土耐久性的一个重要内容，在北方寒冷地区工程中是急待解决的重要问题之一。 我国地域辽阔，有相当大的部分处于严寒地带，致使不少水工建筑物发生了冻融破坏现象。根据全国水工建筑物耐久性调查资料，在32座大型混凝土坝工程、40余座中小型工程中，22%的大坝和21%的中小型水工建筑物存在冻融破坏问题，大坝混凝土的冻融破坏主要集中在东北、华北、西北地区。尤其在东北严寒地区，兴建的水工混凝土建筑物，几乎100%工程局部或大面积地遭受不同程度的冻融破坏。除三北地区普遍发现混凝土的冻融破坏现象外，地处较为温和的华东地区的混凝土建筑物也发现有冻融现象。 因此，混凝土的冻融破坏是我国建筑物老化病害的主要问题之一，严重影响了建筑物的长期使用和安全运行，为使这些工程继续发挥作用和效益，各部门每年都耗费巨额的维修费用，而这些维修费用为建设费用的1～3倍。美国投入混凝土基建工程的总造价为16万亿美元，据估计今后每年用于混凝土工程维修和重建的费用估计达3000亿美元。 2.外加剂改善抗冻耐久性技术研究动态 2.1引气剂 长期的工程实践与室内研究资料表明:提高混凝土抗冻耐久性的一个十分重要而有效的措施是在混凝土拌合物中掺入一定量的引气剂。引气剂是具有增水作用的表面活性物质，它可以明显的降低混凝土拌合水的表面张力和表面能，使混凝土内部产生大量的微小稳定的封闭气泡。这些气泡切断了部分毛细管通路能使混凝土结冰时产生的膨胀压力得到缓解，不使混凝土遭到破坏，起到缓冲减压的作用。这些气泡可以阻断混凝土内部毛细管与外界的通路，使外界水份不易浸入，减少了混凝土的渗透性。同时大量的气泡还能起到润滑作用，改善混凝土和易性。因此，掺用引气剂，使混凝土内部具有足够的含气量，改善了混凝土内部的孔结构，大大提高混凝土的抗冻耐久性。国内外的大量研究成果与工程实践均表明引气后混凝土的抗冻性可成倍提高。 美国是最早开始研究引气剂的国家，自1934年在美国堪萨斯州与纽约州道路工程施工中发现引气混凝土，至今已有半个多世纪。挪威1974年首次在大坝中使用引气剂，经过20年运行后，掺引气剂的混凝土表面完好无损，而未掺引气剂的混凝土则已遭受较严重的冻融破坏。我国这方面的工作始于50年代。我国混凝土学科创始人吴中伟教授，在50年代初期就强调了混凝土抗冻的重要性，并创先研制了松香热聚物加气剂(引气剂)，应用于治淮水利混凝土工程，开创了
混凝土抗冻性、抗渗性及混凝土耐久性研究 发表时间：2016-09-28T10:51:37.510Z 来源：《基层建设》2016年13期作者：李展桃 [导读] 摘要：分别对混凝土的抗冻性、抗渗性的机理及改善措施进行了深入的研究和介绍，并着重探讨了混凝土的耐久性即耐磨性、碳化、钢筋锈蚀等作用机理和改进措施，全面的分析了混凝土的几种性能，并为混凝土在施工过程中的使用提供了参考，以保障混凝土的质量，提高工程安全性和使用性。 佛山市三水区建筑工程质量检测站 528100 摘要：分别对混凝土的抗冻性、抗渗性的机理及改善措施进行了深入的研究和介绍，并着重探讨了混凝土的耐久性即耐磨性、碳化、钢筋锈蚀等作用机理和改进措施，全面的分析了混凝土的几种性能，并为混凝土在施工过程中的使用提供了参考，以保障混凝土的质量，提高工程安全性和使用性。 关键词：混凝土；抗冻性；抗渗性；耐久性 引言： 混凝土是建筑工程施工中重要的原材料之一，由于施工工地环境复杂，且混凝土性质不够稳定，导致混凝土的抗冻性、抗渗性、耐久性等性能在施工过程中会受到不同因素不同程度的影响。因此，为了确保混凝土在工程施工中的使用质量，相关人员必须对如何提高混凝土的抗冻性、抗渗性以及耐久性等进行全面系统的研究。 1 混凝土的抗冻性 1.1 冻害机理 混凝土的抗冻性在寒冷地区体现的较为明显，抗冻性是指经过多次冻融循环后，处于饱和水状态下的混凝土的性能仍没有被破坏的能力。寒冷地区结构经常接触水的混凝土的部位，温度过低甚至低于混凝土中水的冰点以下，此时，混凝土中的水会成冰态，致使混凝土体积增大，增大后混凝土的孔壁后受到更大的压力，导致混凝土微小裂缝的产生，若反复冻融，将不断扩大裂缝并使其纵深发展，破坏混凝土结构。此外，混凝土的密实度、孔隙构造及数量、饱水程度等都会影响混凝土的抗冻性。 1.2 改善措施 试验证明，在混凝土中掺用引气剂或引气减水剂能有效提高混凝土的抗冻性，作用机理是通过在混凝土内部产生互不连通的微细气泡的方式将内部的渗水通道截断，组织水分渗入混凝土内部。引气时注意引入适宜的量，以4%一6%为宜，成分利用气泡的适应变形能力来减缓冰冻对混凝土结构的损害。此外，还可以通过严格控制水灰比、选用优良的施工材料以及加强早期养护等方式提高混凝土的抗冻性。 2 混凝土的抗渗性 2.1 抗渗性机理 混凝土的渗透是由于的多孔性构造存在的内外压力差，导致混凝土中的液体或气体从其高处向低处迁移、渗透的现象。抗渗性能是指混凝土内部对气体或液体的渗透的抵抗能力。混凝土抗渗性强，则会有效阻止水向混凝土内部渗入，提高混凝土使用质量。 2.3 改善措施 降低毛细孔数量可以有效提高混凝土的抗渗性，混凝土的抗渗性随着水灰比的增大而降低，因此，要合理降低混凝土的水灰比，较高的水灰比形成的水泥凝胶会阻隔水泥面中的毛细孔，降低抗渗性，因此，可直接控制毛细孔数量达到提高抗渗性的目的。此外，还可通过减小石料最大粒径、掺用符合要求的引气剂或引气减水剂和适量的磨细粉煤灰以及施工中确保混凝土搅拌均匀等方式提高混凝土抗渗性。 3 混凝土的耐久性 3.1 混凝土的耐磨性 混凝土的耐磨性指的是混凝土工程在使用过程中对反复荷载的磨耗及长期受侵蚀等的耐用性的反映。 3.1.1影响因素 混凝土的品种、强度和混凝土骨料硬度、最大粒径及其粒料级配会直接影响混凝土的耐磨性；水灰比会影响混凝土的耐磨性，较大水灰比会加大混凝土的孔隙率，并加大粗骨料与水泥浆之间界面的裂隙和孔隙，降低混凝土耐磨性；混凝土的施工质量也是影响混凝土耐磨性的重要原因之一。 3.1.3 改善措施 有效的提高混凝土耐磨性的措施包括：浇筑混凝土时要防止出现离析现象；控制好混凝土的水灰比，防止泌水现象出现；在具体的施工过程中，要确保混凝土涂抹密实、平整，并加强混凝土的养护工作。 3.2混凝土的碳化 3.2.1碳化机理 混凝土的碳化指的是二氧化碳由混凝土表面向内部逐步扩散深人从而改变水泥石化学组成及组织结构，进而使得水泥石中的氢氧化钙发生化学反应，降低的氢氧化钙浓度会使得水泥石中所有的水化产物被侵蚀和分解，形成硅胶和铝胶，影响混凝土的化学性能和物理性能，破坏混凝土的碱度、强度和收缩的平衡。 3.2.2混凝土碳化的影响因素 施工质量、集料种类及混凝土表面是否有涂层等均会一定程度上影响碳化速度；施工中使用的水泥品种以及是否在水泥中掺入其他混合材料也会因影响混凝土的碳化速度，一般掺入水泥较硅酸盐会加快混凝土的碳化速度，且掺入的混合材料越多，碳化速度越快；混凝土的水灰比也会影响其碳化程度，较小的水灰比，水泥石有较好的密实性和透气性，因此，有着较慢的碳化速度；当混凝土处于气干状态时，碳化速度较快，若处于干湿交替或潮湿状态下，则碳化速度较慢；此外，若在混凝土中添加外加剂如引气剂或引气减水剂等，会使得混凝土的和易性改变，进而降低水灰比，减缓混凝土碳化速度。 3.2.3 改善措施 由以上总结的影响混凝土碳化速度的原因可知控制混凝土碳化的措施主要包括：将混凝土保护层厚度适当增大、选择合适的水泥品种及掺入合适的混合料、将引气剂或引气减水剂适当引入以改善混凝土和易性和密实程度。此外，施工人员还应该加强对施工质量的控制，
混凝土抗冻性能试验作业指导书 一、适用范围： 1适用于检验抗冻抗渗混凝土配合比、以混凝土试件所能经受的冻融循环次数为指标的抗冻标号， 2适用于地下防水工程施工、给水排水构筑物施工抗冻抗渗试块留置试块制作、，检验以混凝土试件所能经受的冻融循环次数为指标的抗冻标号， 二、引用标准： 1给水排水构筑物施工及验收规范GBJ141—1990 2混凝土外加剂应用技术规范GB50119—2003 3预拌混凝土GB/T14902—2003 4普通砼长期性能和耐久性能试验方法GBJ82-1985(慢冻法) 5、地下工程防水技术规程GBJ50108-2001 6、地下防水工程施工及验收规范GB50208-2002 三、试验程序：（1）基本规定 1:根据GBJ82-1985普通砼长期性能和耐久性能试验方法(慢冻法) 适用于检验以混凝土试件所能经受的冻融循环次数为指标的抗冻标号，每组三个试件，尺寸如下表： 试件尺寸(mm)100、150、200 骨料最大粒径(mm)、40、63 2:各指标所用组数如下：设计抗冻标号D25、D50、D100、D150D200、D250、 D300 检查强度时冻融循环次数25、50100150200250300 鉴定28天强度试件组数 所用设备： a冷冻箱(室)应满足装试件后能使箱(室)内温度保持在-15至-20℃； b融解水槽应满足装有试件后能使水温保持在15至20℃； c框篮应用钢筋焊成，尺寸与所装试件相适应； d案秤能称量10kg，感量5g； e压力试验机 （2）试块留置： 根据《地下工程防水技术规范》GBJ50108-2001、 《地下防水工程施工及验收规范》GB50208－2002的规定，混凝土抗渗试块取样即试块留置按下列规定：每单位工程不得少于2组，每连续浇筑砼量500立方米应留置1组砼抗渗试块(6块)。 地下防水工程施工时，有防水要求的混凝土抗渗试件的留置按本条规定。 注:冬季施工、根据混凝土外加剂应用技术规范GB50119—2003 7.4.2掺防冻剂混凝土的质量应满足设计要求，并应符合下列规定： 7.4.22检验抗冻、抗渗所用试件，应与工程同条件养护28d再标准养护28d后进行抗冻或抗渗试验。
混凝土抗冻耐久性综述X 张鸿雁 (内蒙古建筑职业技术学院,内蒙古呼和浩特 010000) 摘 要:我国地域辽阔,环境复杂,华北、西北、东北地区的水工大坝,特别是东北地区的混凝土结构物,几乎100%的工程局部或大面积地遭受不同程度冻融破坏。本文针对混凝土冻融破坏问题,结合笔者所做的实验,扼要介绍了影响混凝土抗冻耐久性的主要因素及相应预防措施。 关键词:混凝土;抗冻;耐久性 中图分类号:T U528 文献标识码:A 文章编号:1006—7981(2012)23—0034—02 1 综述 混凝土在饱水状态下因冻融循环产生的破坏即为混凝土冻融破坏,混凝土在饱水状态下抵抗冻融循环作用的性能称为混凝土的抗冻耐久性(简称抗冻性)。混凝土冻害发生必须具备两个条件:一是混凝土处于饱水状态;二是冻融循环交替发生。我国的华北、西北、东北地区的水工混凝土构筑物,几乎100%的工程局部或大面积地遭受不同程度冻融破坏。而且长江以北黄河以南的中部地区,也有大量的混凝土建筑物(构筑物)出现冻融破坏的现象。由此可见,北方地区,混凝土的抗冻耐久性直接决定影响混凝土的耐久性[1]。 2 冻融破坏机理研究 迄今为止,关于混凝土冻融破坏机理还没有形成共识。得到较多学者认可的假说可以归结为2类:一类是Pow ers提出的静水压假说[2];一类是他此后与Helm uth一起提出了渗透压假说。这两个假说结合在一起,较为成功的解释了混凝土冻融破坏机理。 静水压假说认为:水受冻变成冰时,体积要膨胀9%,从而迫使未结冰的孔溶液从结冰区向外迁移,产生静水压力。静水压力随孔隙水流程长度增加而增加,因此,存在一个极限流程长度,如果孔隙水的流程长度大于该极限长度则静水压力将超过混凝土的抗拉强度,混凝土开始破坏。 渗透压假说认为:混凝土孔溶液中含有Na+、K+、Ca2+等盐类,气温降低时大孔中的部分溶液首先结冰,则未冻溶液中盐的浓度就会上升,就会与周围较小空隙中的溶液产生浓度差。这个浓度差将迫使小孔中溶液向大孔迁移。即使是浓度为0的孔溶液,由于冰的饱和蒸汽压低于同温度下水的饱和蒸汽压,小孔中的溶液也要向已部分结冰的大孔溶液迁移。可见渗透压是孔溶液的盐浓度差和冰水饱和蒸气压差共同形成的。 目前静水压、渗透压不能由实验测定,也无法准确用物理化学公式计算。现阶段得到公认的影响混凝土抗冻性的参数是平均气泡间隔系数。气泡间隔系数即气泡间距的一半。当混凝土的平均气泡间隔系数小于某个临界值时,毛 很大的影响。严格控制电子间的环境条件,可以延长热控设备的使用寿命,并且可以提高系统工作的可靠性。这一点,一定要引起我们足够的重视一定要提高DCS硬件质量和软件的自我诊断能力,努力提高DCS系统软、硬件的质量和自诊断能力,对提前预防、软化故障有着十分重要的作用。随着我国电力事业和高新技术的快速发展,发电设备日趋高度自动化和智能化,系统的安全性、可靠性变得日益重要。这是设计、安装、调试、检修人员追求的最高目标。热控调试在火力发电机组调试过程中的作用并不显眼,但热控系统却关系着机组的安全运行、自动化水平及经济、稳定运行。热控仪表多种多样,控制方式繁杂,与热力系统的关系错综复杂,这就要求热控专业与其他专业紧密结合、通力协作,杜绝和预防各种事故的发生。火电厂自动化技术应用的发展,尽管经历过挫折和重重困难,但仍以前所未有的速度发展。可以预见,进入21世纪,我国火电厂自动化技术应用很可能将以更快的速度发展,随着世界高科技飞速发展,火电厂热工自动化的保护与管理也必将进入高科技信息时代。 [参考文献] [1] 黄平森.热工自动化设备的改造对策[J].电力 建设,1996,(3). [2] 樊静明,孙宝义.热控保护标准化作业[M].北 京:中国电力出版社,2007. 34内蒙古石油化工 2012年第23期 *收稿日期:2012-09-22
冻融循环对钢纤维混凝土的影响研究 摘要：混凝土的抗冻性是寒冷地区混凝土工程设计的重要指标，特别是混凝土在含水量较高时的冻融环境作用下，其内部极 容易形成水、冰、骨料的多相损伤介质,不均匀冻胀力和冻胀变形所引起的巨大破坏作用，对混凝土强度和结构安全性将产 生显著的影响。在混凝土中掺入钢纤维是提高混凝土阻裂能力的有效途径。随着我国经济和技术发展，钢纤维混凝土应用得 到了逐步推广。因此，开展对钢纤维混凝土抗冻融性能研究具有重要意义。 关键词：混凝土；冻融；钢纤维；机理；影响 1.混凝土的抗冻性研究 冻融破坏：混凝土在饱水状态下因冻融循环产生膨胀压和渗透压，两者共同反复作用，导致混凝土结构破坏。即由于混凝土孔隙中的水由于冰冻膨胀引起结冰膨胀压和体积膨胀导致周围未结冰水向外迁移引起渗透压。混凝土盐冻破坏：在冻融循环条件下，由于使用除冰盐引起混凝土路面的剥蚀开裂破坏现象[1]。 1.1混凝土的冻融破坏的机理 Selleck[2]等人认为，冻融循环产生的破坏作用在混凝土中形成均匀分布损伤，这种损伤一般是细小微裂缝，虽然微裂缝存在不致使混凝土立即破坏，但是微裂缝经过进一步损伤发展，在混凝土中形成宏观裂缝，导致混凝土破坏。李金玉等[3]认为混凝土在冻融破坏过程中宏观特性主要表现在密实度和强度降低，其中最敏感的是抗拉强度和抗折强度。混凝土冻融破坏力随着冻结温度降低和冻结速率加快而增强。随着冻融次数增加，混凝土中伴随微裂缝出现和发展。 Mohamed0.A.[4]等人认为，水结冰膨胀挤压未冻结水导致孔内体积不足而产生压力。如果这种水压不能释放，包含冰和未冻结水的毛细孔会扩张。当水压超过基体抗拉强度时，就会产生破坏。他认为引气剂可以释放这种压力从而提高混凝土抗冻融性。Litvan[5]认为，当混凝土表面存在盐时将导致水分向其表面迁移，当这些水结冰时将起到冰塞作用，从而产生破坏压力。曹建国[6]认为试件表面降温速度比内部快，因此在降温时造成混凝土内部出现拉应力，并且水冻结时体积膨胀造成混凝土内部出现应力。 1.2混凝土冻融破坏研究的意义 建国以后，我国兴建了大量的混凝土工程，随着运行时间的加长，混凝土结构的冻融破坏问题日益突出，这不仅影响正常的生产和工作，甚至危及到工程的安全运行。经调查发现，混凝土冻融破坏不仅发生在“三北”等严寒地区，在长江以北黄河以南的中部地区也广泛存在。在美国，据1980年报道，有56万座公路桥因使用除冰盐引起混凝土冻融剥蚀和钢筋锈蚀，其中有9万座需要大修或重建，仅1978年一年，经济损失己达63亿美元[7]。 混凝土冻融破坏是混凝土结构老化病害主要问题之一，严重影响混凝土建筑物长期使用和安全运行，为使这些工程继续发挥作用，每年都要消耗巨额维修费用。在寒冷地区冻融循环导致混凝土耐久性降低而破坏，最终表现为裂缝的出现和发展。因此，开展对混凝土冻融性能研究具有重要理论意义、实用价值和经济效益。 2.钢纤维混凝土 纤维混凝土是继钢筋混凝土、预应力混凝土之后的又一次重大突破。由于纤维和混凝土共同作用，使混凝土具有一系列优越的性能，因而受到国内外工程界极大关注与青睐。纤维混凝土已广泛应用于各工程领域，在建筑、交通、水利、矿山、冶金、军事、耐火材料工业等方面都在研究应用。
混凝土抗冻耐久性综述 张鸿雁 (内蒙古建筑职业技术学院,内蒙古呼和浩特 010000) 摘 要:我国地域辽阔,环境复杂,华北、西北、东北地区的水工大坝,特别是东北地区的混凝土结构物,几乎100%的工程局部或大面积地遭受不同程度冻融破坏。本文针对混凝土冻融破坏问题,结合笔者所做的实验,扼要介绍了影响混凝土抗冻耐久性的主要因素及相应预防措施。 关键词:混凝土;抗冻;耐久性 中图分类号:T U528 文献标识码:A 文章编号:1006—7981(2012)23—0034—02 1 综述 混凝土在饱水状态下因冻融循环产生的破坏即为混凝土冻融破坏,混凝土在饱水状态下抵抗冻融循环作用的性能称为混凝土的抗冻耐久性(简称抗冻性)。混凝土冻害发生必须具备两个条件:一是混凝土处于饱水状态;二是冻融循环交替发生。我国的华北、西北、东北地区的水工混凝土构筑物,几乎100%的工程局部或大面积地遭受不同程度冻融破坏。而且长江以北黄河以南的中部地区,也有大量的混凝土建筑物(构筑物)出现冻融破坏的现象。由此可见,北方地区,混凝土的抗冻耐久性直接决定影响混凝土的耐久性[1]。 2 冻融破坏机理研究 迄今为止,关于混凝土冻融破坏机理还没有形成共识。得到较多学者认可的假说可以归结为2类:一类是Pow ers提出的静水压假说[2];一类是他此后与Helm uth一起提出了渗透压假说。这两个假说结合在一起,较为成功的解释了混凝土冻融破坏机理。 静水压假说认为:水受冻变成冰时,体积要膨胀9%,从而迫使未结冰的孔溶液从结冰区向外迁移,产生静水压力。静水压力随孔隙水流程长度增加而增加,因此,存在一个极限流程长度,如果孔隙水的流程长度大于该极限长度则静水压力将超过混凝土的抗拉强度,混凝土开始破坏。 渗透压假说认为:混凝土孔溶液中含有Na+、K+、Ca2+等盐类,气温降低时大孔中的部分溶液首先结冰,则未冻溶液中盐的浓度就会上升,就会与周围较小空隙中的溶液产生浓度差。这个浓度差将迫使小孔中溶液向大孔迁移。即使是浓度为0的孔溶液,由于冰的饱和蒸汽压低于同温度下水的饱和蒸汽压,小孔中的溶液也要向已部分结冰的大孔溶液迁移。可见渗透压是孔溶液的盐浓度差和冰水饱和蒸气压差共同形成的。 目前静水压、渗透压不能由实验测定,也无法准确用物理化学公式计算。现阶段得到公认的影响混凝土抗冻性的参数是平均气泡间隔系数。气泡间隔系数即气泡间距的一半。当混凝土的平均气泡间隔系数小于某个临界值时,毛 很大的影响。严格控制电子间的环境条件,可以延长热控设备的使用寿命,并且可以提高系统工作的可靠性。这一点,一定要引起我们足够的重视一定要提高DCS硬件质量和软件的自我诊断能力,努力提高DCS系统软、硬件的质量和自诊断能力,对提前预防、软化故障有着十分重要的作用。随着我国电力事业和高新技术的快速发展,发电设备日趋高度自动化和智能化,系统的安全性、可靠性变得日益重要。这是设计、安装、调试、检修人员追求的最高目标。热控调试在火力发电机组调试过程中的作用并不显眼,但热控系统却关系着机组的安全运行、自动化水平及经济、稳定运行。热控仪表多种多样,控制方式繁杂,与热力系统的关系错综复杂,这就要求热控专业与其他专业紧密结合、通力协作,杜绝和预防各种事故的发生。火电厂自动化技术应用的发展,尽管经历过挫折和重重困难,但仍以前所未有的速度发展。可以预见,进入21世纪,我国火电厂自动化技术应用很可能将以更快的速度发展,随着世界高科技飞速发展,火电厂热工自动化的保护与管理也必将进入高科技信息时代。 [参考文献] [1] 黄平森.热工自动化设备的改造对策[J].电力 建设,1996,(3). [2] 樊静明,孙宝义.热控保护标准化作业[M].北 京:中国电力出版社,2007. 34内蒙古石油化工 2012年第23期
同条件抗渗抗冻试块的要 求 Newly compiled on November 23, 2020
混凝土抗冻性能试验作业指导书 一、适用范围： 1适用于检验抗冻抗渗混凝土配合比、以混凝土试件所能经受的冻融循环次数为指标的抗冻标号， 2适用于地下防水工程施工、给水排水构筑物施工抗冻抗渗试块留置试块制作、，检验以混凝土试件所能经受的冻融循环次数为指标的抗冻标号， 二、引用标准： 1给水排水构筑物施工及验收规范GBJ141—1990 2混凝土外加剂应用技术规范GB50119—2003 3预拌混凝土GB/T14902—2003 4普通砼长期性能和耐久性能试验方法GBJ82-1985(慢冻法) 5、地下工程防水技术规程GBJ50108-2001 6、地下防水工程施工及验收规范GB50208-2002 三、试验程序：（1）基本规定 1:根据GBJ82-1985普通砼长期性能和耐久性能试验方法(慢冻法) 适用于检验以混凝土试件所能经受的冻融循环次数为指标的抗冻标号，每组三个试件，尺寸如下表： 试件尺寸(mm)100、150、200 骨料最大粒径(mm)、40、63 2:各指标所用组数如下：设计抗冻标号D25、D50、D100、D150D200、D250、 D300 检查强度时冻融循环次数25、50100150200250300 鉴定28天强度试件组数 所用设备： a冷冻箱(室)应满足装试件后能使箱(室)内温度保持在-15至-20℃； b融解水槽应满足装有试件后能使水温保持在15至20℃； c框篮应用钢筋焊成，尺寸与所装试件相适应； d案秤能称量10kg，感量5g； e压力试验机 （2）试块留置： 根据《地下工程防水技术规范》GBJ50108-2001、 《地下防水工程施工及验收规范》GB50208－2002的规定，混凝土抗渗试块取样即试块留置按下列规定：每单位工程不得少于2组，每连续浇筑砼量500立方米应留置1组砼抗渗试块(6块)。 地下防水工程施工时，有防水要求的混凝土抗渗试件的留置按本条规定。 注:冬季施工、根据混凝土外加剂应用技术规范GB50119—2003 7.4.2掺防冻剂混凝土的质量应满足设计要求，并应符合下列规定： 7.4.22检验抗冻、抗渗所用试件，应与工程同条件养护28d再标准养护28d后进行抗冻或抗渗试验。
浅谈混凝土抗冻耐久性 摘要：本文根据混凝土受冻害损伤的有关原因，并结合国内外的研究成果，通 过对混凝土抗冻性能的各种影响因素的综合分析，提出了混凝土抗冻耐久性在工程中的应用。 关键字：混凝土耐久性抗冻工程应用 1.序言 混凝土的耐久性是混凝土抵抗气候变化、化学侵蚀、磨损或任何其它破坏过程的能力，当在暴露的环境中，能耐久的混凝土应保持其形态、质量和使用功能。混凝土的耐久性研究内容包括:钢筋锈蚀、化学腐蚀、冻融破坏、碱集料破坏。混凝土的抗冻性作为混凝土耐久性的一个重要内容，在北方寒冷地区工程中是急待解决的重要问题之一。[1] 我国有相当大的部分处于严寒地带，致使不少水工建筑物发生了冻融破坏现象。因此，混凝土的冻融破坏是我国建筑物老化病害的主要问题之一，严重影响了建筑物的长期使用和安全运行，为使这些工程继续发挥作用和效益，各部门每年都耗费巨额的维修费用。国外也不例外，美国在对其桥考察后发现，每年为桥梁锈蚀将花费83亿美元。[2] 2．混凝土受冻害损伤有关原因 2．1新拌水泥混凝土的受冻害损伤的原因 新拌混凝土的强度低、空隙率高、含水多，极易发生冻胀破坏。冻胀破坏的外观特征是材料体内出现若干的冰夹层，彼此平行而垂直于热流方向。[3]其过程为：结构物表面降温冷却时，冷流向材料体内延伸，在深处某水平位置开始冻结，一般从较粗大孔穴中水分开始，冰晶形成后从间隙吸水，发育增长，且是不可逆转的过程，水分从材料未冻水或从外部水源补给，并进行宏观规模的移动。第一层孔穴中冰冻后，在冰晶生长的过程中，材料质体受到拉应力σt，如果超过抗拉强度即破坏。[4] 2．2成熟混凝土受冻害损伤有关原因 混凝土构件中的孔径分为三个范畴，即凝胶孔、毛细孔及气泡，在某一固定负温下混凝土构件中水分只有一部分是可冻水，可冻水产生多余体积直接衡量冰冻破坏威力。 综合为两个阶段：第一阶段毛细孔中始发的冰冻，向所有方向产生的水压力，引起内应力；第二阶段较大毛细孔中水分首先生成冰晶，可从小孔中吸引未冻结水使自身增长，产生静应力。[5]
水泥混凝土抗冻性试验方法水泥混 凝土抗冻性试验方法（快冻法） 1、目的、适用范围和引用标准 本方法规定用快冻法测定水泥混凝土抵抗水和负温共同反 复作用的能力。 本方法适用于以动弹型模量、质量损失率和相对耐久性指数作为评定指标的水泥混凝土抗冻性试验。本方法特别适用于 抗冻性要求高的水泥混凝土。 2、试样制备 （1）试样制备应符合T0551的规定。 采用100mm x 100mm x 400mm 的棱柱体混凝土试 件，每组3根，在试验过程中可连续使用。除制作冻融试 件外，尚应制备中心可插入热电偶电位差计测温的同样形 状、尺寸的标准试件，其抗冻性能应咼于冻融试件。（2）也可以是现场切割的试件，尺寸为100mm x 100mm
x 400mm。 3、试验步骤 （1）按T0551《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》规定进行试件的制作和养护。试验龄期如无特殊 要求一般为28d。在规定龄期的前4d, 将试件放在20C± 2C的饱和石灰水中浸泡，水面至少咼出试件20mm （对 水中养护的试件，到达规定龄期时，可直接用于试验）。 浸泡4d后进行冻融试验。 （2）浸泡完毕，取出试件，用湿布擦去表面水分。按T0564 《水泥混凝土动弹性模量试验方法（共振仪法）》测横向基频。并称其质量，作为评定抗冻性的起始值，并做 必要的外观描述。 （3）将试件放入橡胶试件盒中，加入清水，使其没过试 件顶面约1mm-3mm （如采用金属试件盒，则应在试件 的侧面与底部垫放适当宽度与厚度的橡胶板或多根直径 3mm的电线，用于分离试件和底部）。将装有试件的试件 盒放入冻融试验箱的试件架中。 4、按规定进行冻融循环试验，应符合下列要求： （1）每次冻融循环应在2h-5h完成，其中用于融化的时间不得小于整个冻融时间的1/4。 （2）在冻结和融化终了时，试件中心温度应分别控制在 -18 C±2C和5± 2C .中心温度应以测温标准试件实测温
混凝土的耐久性 一、混凝土耐久性包括的内容 抗冻性、抗渗性、抗硫酸盐侵蚀、碱活性骨料的破坏和钢筋锈蚀等。 二、应该强调的一个理念——混凝土用水量与耐久性的关系 在国内过分强调了强度与耐久性的关系，而忽视了开裂与耐久性的关系。 应强调从水胶比与强度关系转变到用水量与耐久性关系的重要。 认为混凝土的耐久性主要用控制水胶比的办法来控制是错误的。因为不是水胶比，而是用水量对控制开裂更为重要。因为在保持强度相同的条件下，可随之相应降低水泥用量，从而减小了混凝土的温度收缩、自身收缩和干缩。 三、如何配制耐久性的混凝土 有抗冻要求的混凝土必须掺引气剂。 对抗渗要求高的混凝土应提高密实性，例如缩小水胶比。 对处于环境有硫酸盐侵蚀的混凝土应选择抗硫酸盐水泥。 对碱活性骨料的混凝土必须选用低碱水泥、控制混凝土中总碱量和掺掺和料，例如掺粉煤灰。 防止钢筋锈蚀可采取阻锈剂、环氧涂层、阴极保护和混凝土表面的保护性涂层等措施。 把防止混凝土裂缝和提高混凝土耐久性统一起来还应注意以下问题： 1、混凝土原材料选择 （1）水泥尽可能选择比表面积较小的，因为过细的水泥会带来以下不良的影响：①增加水化热；②增加早期强度；③增加干缩与自缩；④对混凝土抗冻耐久性不利。例如用强度损失达25%时冻融循环次数表示抗冻能力。水泥比表面积为270m2/kg时，冻融循环可达390次，比表面积为480m2/kg时只有90次。 优选水泥的矿物成分和化学成分 C3A发热量最大，收缩大。C3A的收缩是C3S的3倍，C4AF的5倍。水泥中C3A+C3S少些，C2S+C4AF多些对抗裂有利。C3A+C3S含量低的水泥配制的混凝土延伸性较大。C4AF多有利于提高折抗强度，增加混凝土韧性和抗冲耐磨能力。
混凝土抗冻等级 混凝土抗冻性一般以抗冻等级表示。抗冻等级是采用龄 期28d 的试块在吸水饱和后，承受反复冻融循环，以抗压强 度下降不超过 25 ％，而且质量损失不超过5％时所能承受的 最大冻融循环次数来确定的。 GBJ50164 — 92 将混凝土划分为以下抗冻等级： F10 、F15 、F25 、F50 、F100 、F150 、F200 、 F250 、F300 等九个等级，分别表示混凝土能够承受反复冻融 循环次数为 10 、 15 、 25 、 50 、 100 、 150 、 200 、 250 和 300 次。抗冻等级≥F50 的混凝土称为抗冻混凝土。 抗渗等级是以 28d 龄期的标准试件，按标准试验方法进行试验时所能承受的最大水压力来确定。 GB 50164《混凝土质量控制标准》根据混凝土试件在抗渗试验时所能承受的最大水压力，混凝土的抗渗等级划分为 P4、 P6、P8、 P10、P12等五个等级 , 相应表示能抵抗 0.4、 0.6、0.8、 1.0及 1.2MPa 的静水压力而不渗 水,抗渗等级≥P6的混凝土为抗渗混凝土。 维勃稠度法采用维勃稠度仪测定。其方法是：开始在坍落度筒中 按规定方法装满拌合物，提起坍落度筒，在拌合物试体顶面放一 透明圆盘，开启振动台，同时用秒表计时，当振动到透明圆盘的 底面被水泥浆布满的瞬间停止计时，并关闭振动台。由秒表读出 时间即为该混凝土拌合物的维勃稠度值，精确至1s。混凝土拌合物流动性按维勃稠度大小，可分为4级：超干硬性（≥31）s；
特干硬性（30～21 s）；干硬性（ 20～ 11 s）；半干硬性（10～5 s）。
提高混凝土抗冻耐久性的措施 【摘要】混凝土抗冻耐久性是当前建筑领域的一个重点难题，解决好混凝土抗冻耐久性问题必须要从多方面因素考虑，了解混凝土本身的特性，从而做出有效的预防。提高混凝土抗冻耐久性是系统性的工程，是一种有效的运用技术。提高混凝土抗冻耐久性，必须要从原材料选择、混凝土配合比设计、早期养护、外加剂等方面入手，本文以混凝土抗冻耐久性的提高为主体，展开论述，提出了改善混凝土抗冻耐久性的技术措施。 【关键词】混凝土；抗冻耐久性；措施 1.混凝土抗冻耐久性的概述 混凝土抗冻耐久性是在使用过程中，考虑到环境的内外部综合因素的长期发展状况，过低的气温与长时间的冰冷环境导致的混凝土本身使用能力的下降，最终导致混凝土本身丧失了使用价值与效果。在气温温差相对较大，霜冻天气时间持续时间较长的北方寒冷地区容易出现这类问题，混凝土的抗冻能力可以影响整个混凝土的构造和稳定性，容易存在隐患和问题。因此，国内建筑领域针对混凝土抗冻耐久性的提高势在必行，混凝土的抗冻耐久性如何在北方寒冷天气下有效的提高也成了理论界与实际工作中讨论的焦点。 2.影响混凝土抗冻性的主要因素 当混凝土结构处于冰点以下环境时,部分混凝土内孔隙中的水将结冰,产生体积膨胀,过冷的水发生迁移,形成各种压力,当压力达到一定程度时,导致混凝土的破坏。混凝土发生冻融破坏的最显著特征是表面剥落,严重时可以露出石子。混凝土的抗冻性能与混凝土内部的孔结构和气泡含量多少密切相关,孔越少越小,破坏作用越小,封闭气泡越多,抗冻性越好。 影响混凝土本身抗冻性的因素有很多，主要包括混凝土孔的细致结构与混凝土本身的含气量，还有混凝土的饱和程度与水灰的比例，水泥的品种选择也会对混凝土本身品质造成影响，从而导致混凝土使用效率的降低。 3.提高混凝土抗冻耐久性的主要措施 从上述分析可知,混凝土的外部环境、内部孔结构、原材料、密实度和抗渗性是影响混凝土耐久性能的重要因素。 因此，工程建设必须要考虑更多的原因，通过提升综合能力来改善混凝土本身的抗冻耐久性，可以选择提高混凝土的材料抗冻性，也可以选择提高混凝土的抗冻膨胀能力，还可以考虑加强缓凝土的引气剂的成分，另外还可以考虑增强抗冻耐久性的材料选择，控制好水灰的比例与压力强度。
