计算机控制课程设计 报告 设计题目：电阻炉温度控制系统设计 年级专业：09级测控技术与仪器 化工、机械、食品等领域。温度控制是工业生产过程中经常遇到的过程控制，有些工艺过程对其温度的控制效果直接影响着产品的质量。因而设计一种较为理想的温度控制系统是非常有价值的。本设计就是利用单片机来控制高温加热炉的温度，传统的以普通双向晶闸管（SCR）控制的高温电加热炉采用移相触发电路改变晶闸管导通角的大小来调节输出功率，达到自动控制电加热炉温度的目的。这种移相方式输出一种非正弦波，实践表明这种控制方式产
生相当大的中频干扰，并通过电网传输，给电力系统造成“公害”。采用固态继电器控温电路，通过单片机控制固态继电器，其波形为完整的正弦波，是一种稳定、可靠、较先进的控制方法。为了降低成本和保证较高的控温精度，采用普通的ADC0809芯片和具有零点迁移、冷端补偿功能的温度变送器桥路，使实际测温范围缩小。 1.1电阻炉组成及其加热方式 电阻炉是工业炉的一种，是利用电流通过电热体元件将电能转化为热能来加热或者熔化元件或物料的热加工设备。电阻炉由炉体、电气控制系统和辅助系统组成，炉体由炉壳、加热器、炉衬（包括隔热屏）等部件组成。由于炉子的种类不同，因而所使用的燃料和加
热方法也不同;由于工艺不同，所要求的温度高低不同，因而所采用的测温元件和测温方法也不同;产品工艺不同，对控温精度要求不同，因而控制系统的组成也不相同。电气控制系统包括主机与外围电路、仪表显示等。辅助系统通常指传动系统、真空系统、冷却系统等，因炉种的不同而各异。电阻炉的类型根据其热量产生的方式不同，可分为间接加热式和直接加热式两大类。间接加热式电阻炉，就是在炉子内部有专用的电阻材料制作的加热元件， （4）电阻炉温度按预定的规律变化，超调量应尽可能小，且具有良好的稳定性; （5）具有温度、曲线自动显示和打印功能，显示精度为±1℃; （6）具有报警、参数设定、温度曲线修改设置等功能。

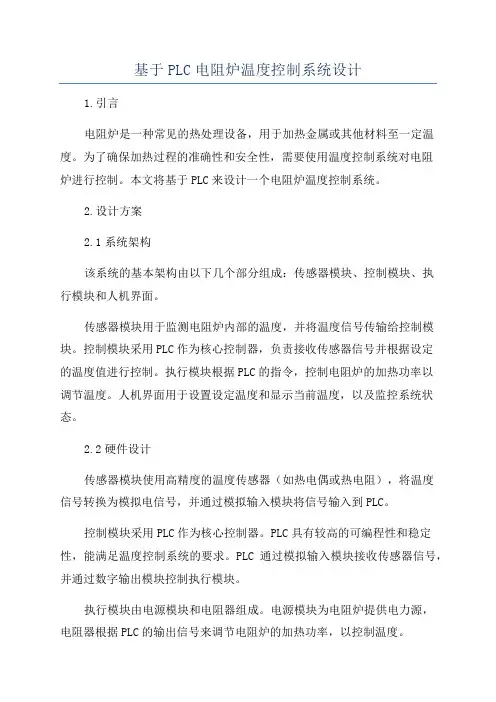

高温箱式电阻炉温度控制器介绍 本章主要介绍电阻炉温度过程控制中，常用的位控、晶闸管调节器及变压器等几种控制方法，并对计算机和可编程控制器在电阻炉控制系统中的应用、PID控制原理也作了简单介绍。 电阻炉的温度控制，就是根据实际温度与设定温度的偏差，改变炉子的加热功率，使炉子温度在设定温度范围之内，满足加热工艺要求。加热功率的大小决定了炉子温度的高低和升温速度的快慢，加热功率的稳定性决定了宏达炉业电阻炉温度的稳定性。改变加热功率的方法很多，常见的有位式、晶闸管调节器和电炉变压器控制方式等，采用何种加热方式由炉子的结构、用途和温度的高低决定。 电阻炉的温度控制无论采用哪种控制方式，其控制过程基本是相同的，总是包括温度测量、温度控制器、加热驱动部件、电热元件以及辅助电路等 (1)温度测量。电阻炉的温度测量通常采用热电偶温度传感器和光电高温计，一般情况下采用热电偶进行接触式侧量，当温度较高时则必须选用辐射型光电测温计进行非接触时测量。 (2)温度控制器。温度控制器也就是常说的温度控制仪表，其作用是一方面显示温度传感器或变送器送来的温度信号;另一方面把测量的温度值与设定值进行比较，输出温度控制信号。在电阻炉温度控制中，如果控制精度要求不高，可采用模拟位控温度控制器，否则采用数字式智能温度控制仪表，目前后者应用较多。 (3)加热驱动部件。加热驱动部件起着功率放大的作用，把温度控制信号的变化转换为加热功率的变化，给电热元件加热，达到改变炉子温度的目的。加热驱动部件是影响温度控制方式的主要因素之一，常用的有接触器、固态继电器、晶闸管调节器以及变压器等。 (4)电热元件。电热元件是把电能转化为热能的部件，主要有非金属、金属合金及纯金属三种类型。 (5)辅助电路。辅助电路是指除加热主电路以外的电路，包括辅助装置的动作、工作状态的指示以及安全互锁保护等。
北华大学 过程控制实习 实习题目：电阻炉温度控制系统 班级学号：_________________________ 姓名：_________________________ 专业名称：_________________________ 指导教师：_________________________ 2014年3月24日
前言 在大二的课程里我们学习了自动控制系统、过程控制工程及工业自动化仪表等课程。我们学习到了许多关于自动控制方面的理论知识，但实践是检验一切真理的标准，只有真真正正的将理论与实践相结合。用理论来指导实践，用实践来检验并完善理论。为了使提高我们的动手能力及理论相结合的能力，学校组织了为期三周的关于电阻炉温度控制系统的生产实习。 生产实习为期三周，分为两阶段。第一阶段为第一周，在这一周里，我们要了解温度控制系统所用到的仪器仪表及理论知识，学习使用组态王这一生产模拟软件并用它将温度控制系统的整个控制过程做成动态模拟动画。第二阶段为第二、第三两周，在这段时间里，我们需要学会PID自整定控制仪、无纸记录仪及可控硅三相调功器的功能、使用方法以及校准。画出整个系统的电气原理图及仪器仪表的电路接线图。利用4:1衰减曲线法来调节PID的控制参数，以实现无偏差控制的控制目标。经过三周的生产实习能够更好的做到学以致用，将理论实际相结合，用理论来指导实践，用实践来完善理论。
目录 第一部分系统简介及工艺流程 (1) 1.1系统简介 (1) 1.2双向可控硅 (2) 1.3三相电阻炉 (3) 1.4K型热电偶 (5) 1.5温度变送器 (9) 1.6无纸记录仪 (10) 1.7工艺流程图 (13) 第二部分零点调整及量程调整 (14) 2.1零点调整 (14) 2.2量程调整 (18) 第三部分静态特性及动态特性 (18) 3.1静态特性及动态特性的定义 (18) 3.2实验步骤 (19) 3.3PID的参数整定口诀 (20) 3.4积分饱和问题 (20) 第四部分参数整定及投运 (22) 4.1在纯比例作用的参数整定 (22) 4.2在比例积分作用下的参数整定 (24) 4.3比例积分微分的参数整定 (25) 4.4系统的投运 (26) 第五部分组态王软件的应用 (27) 5.1组态王软件的简介 (27) 心得体会 (28) 参考文献 (30) 附录一 (31) 附录二 (32) 附录三 (33) 附录四 (34)
基于单片机的电阻炉温度控制系统设计武汉理工大学《计算机控制技术》课程设计说明书 概 述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 1 整体设计及系统原 理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 2 硬件设 计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2.1温度检测电 路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2.2键盘控制和显示电 路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 2.3加热控制电 路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 3 心得体 会. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 参考文 献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 武汉理工大学《计算机控制技术》课程设计说明书

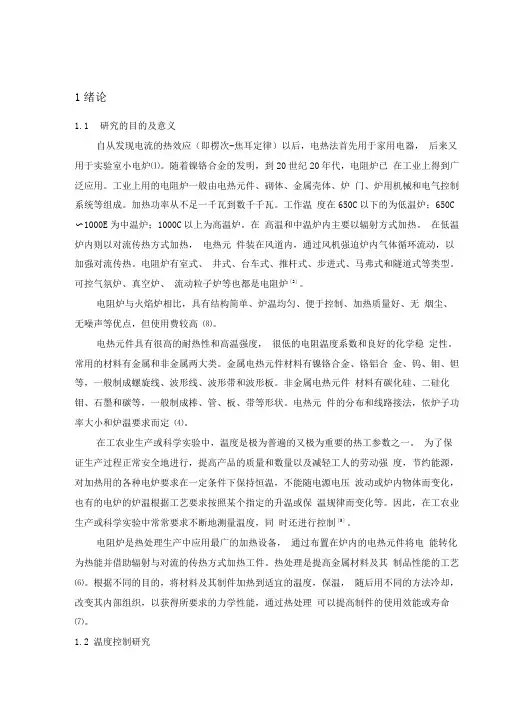

电炉温度控制系统设计
摘要 热处理是提高金属材料及其制品质量的重要技术手段。近年来随工业的发展， 对金属材料的性能提出了更多更高的要求，因而热处理技术也向着优质、高效、节能、无公害方向发展。电阻炉是热处理生产中应用最广泛的加热设备，加热时恒温过程的测量与控制成为了关键技术，促使人们更加积极地研制热加工工业过程的温度控制器。 此设计针对处理电阻炉炉温控制系统，设计了温度检测和恒温控制系统，实现了基本控制、数据采样、实时显示温度控制器运行状态。控制器采用51 单片机作为处理器，该温度控制器具有自动检测、数据实时采集处理及控制结果显示等功能，控制的稳定性和精度上均能达到要求。满足了本次设计的技术要求。 关键词：电阻炉，温度测量与控制，单片机
目录 一、绪论 ....................................................................................................... - 1 - 1.1 选题背景........................................................................................ - 1 - 1.2 电阻炉国发展动态........................................................................... - 1 - 1.3 设计主要容 .................................................................................... - 2 - 二、温度测量系统的设计要求........................................................................... - 3 - 2.1 设计任务......................................................................................... - 3 - 2.2 系统的技术参数................................................................................ - 3 - 2.3 操作功能设计................................................................................... - 4 - 三、系统硬件设计........................................................................................... - 5 - 3.1 CPU选型........................................................................................ - 5 - 3.2 温度检测电路设计.............................................................................. - 6 - 3.2.1 温度传感器的选择..................................................................... - 6 - 3.2.1.1热电偶的测温原理 ......................................................... - 7 - 3.2.1.2 热电偶的温度补偿......................................................... - 7 - 3.2.2 炉温数据采集电路的设计.......................................................... - 8 - 3.2.2.1 MAX6675芯片.......................................................... - 8 - 3.2.2.2 MAX6675的测温原理................................................. - 9 - 3.2.2.3 MAX6675 与单片机的连接.......................................... - 10 - 3.3 输入/输出接口设计......................................................................... - 10 - 3.4 保温定时电路设计 .......................................................................... - 13 - 3.4.1 DS1302 与单片机的连接....................................................... - 13 - 3.5 温度控制电路设计............................................................................ - 14 - 系统硬件电路图...................................................................................... - 17 - 四、系统软件设计......................................................................................... - 19 - 4.1 软件总体设计 .................................................................................. - 19 - 4.2 主程序设计 ..................................................................................... - 19 - 4.3 温度检测及处理程序设计................................................................... - 20 - 4.4 按键检测程序设计............................................................................ - 23 - 4.5 显示程序设计 .................................................................................. - 25 - 4.6 输出程序设计 .................................................................................. - 27 - 4.7中值滤波 ......................................................................................... - 28 - 五、结论 ..................................................................................................... - 30 - 参考文献 ..................................................................................................... - 31 -
基于PID的炉温控制系统 摘要:在科学实验中,温度是极为普遍又极为重要的热工参数之一。为了保证科学实验正常安全的进行，提高实验的精确性，介绍了用AT89S51单片机为主要元件组成的 控制系统，并给出了部分硬件图、控制算法和软件流程图。 关键词：PID；炉温控制 1引言 电阻炉是一种利用电流通过电热元件产生的热量加热工件的热处理设备具有结构简单操作简便价格低廉等特点广泛用于工业中，而温度是工业对象中主要的被控参数之一。在冶金、化工、机械、火工、食品等各类工业中,广泛使用各种加热炉、烘箱、恒温箱等,它们均需对温度进行精确的控制。 采用单片机进行炉温控制,具有电路设计简单、精度高、控制效果好等优点,对提高生产效率、促进科技进步等方面具有重要的现实意义。本文以加热炉为具体对象介绍温度控制系统的设计方法。该系统是以AT89S51为核心建立起来的一个温度测量控制系统，加热炉的被控温度为0~500℃，精度：±0.5°C，显示分辨率0.2°C。通过单片机显示温度值。显示：000.0。 本文介绍炉温控制系统的设计。 图1 温控系统组成 1 硬件系统 本系统的硬件电路包括：过零触发电路、温度检测电路、双向可控硅触发电路。电炉一般采用电阻丝作为加热元件，系统中温度传感器采用PT100。炉体的加热通过加热电热丝的方法来实现。工频220V电压被电阻分压后，经过运放输出得到幅值为10V的正弦电压，此电压的频率与工频电压频率相同，为50HZ。经过芯片MC14528，正弦波整形为脉宽为2~3ms、周期为10ms的方波。方波信号触发双向晶闸管导通，从而实现加热丝加热回路的导通，使加热丝正常工作加热炉体，电路如图2。 由图2可以看到LM311电压比较器将50HZ的正弦交流电压变成方波，得到的电压为10V。方波的正跳沿和负跳沿作为单稳态触发器的输入信号，从单稳态触发器输出220v过零同步脉冲。MC14528在Q1、Q2脚输出同步脉冲，脉冲的宽度为2~3ms ，Q1、Q2输出脉冲通过或门后，输出的方波信号变成可以触发双向可控硅的窄脉冲信号。此信号进过光电隔离器MOC3061/3021，便可以触发双向可控硅。此信号经单片机控制信号控制后，可以任意控制可控硅的导通关断，从而控制加热炉的开断。
合肥工业大学 《计算机控制技术》课程设计 ——电阻炉温度控制系统设计 学院专业 姓名 学号_______ ________ _ 完成时间
摘要：电阻炉的类型根据其热量产生的方式不同，可分为间接加热式和直接加热式两大类。间接加热式电阻炉，就是在炉子内部有专用的电阻材料制作的加热元件，电流通过加热元件时产生热量，再通过热的传导、对流、辐射而使放置在炉中的炉料被加热。直接加热式电阻炉，是将电源直接接在所需加热的材料上，让强大的电流直接流过所需加热的材料，使材料本身发热从而达到加热的效果。工业电阻炉，大部分采用间接加热式，只有一小部分采用直接加热式。由于电阻炉具有热效率高、热量损失小、加热方式简单、温度场分布均匀、环保等优点，应用十分广泛。 关键词：炉温控制；高效率；加热 一、总体方案设计 本次课程设计主要就是使用计算机以及相应的部件组成电阻炉炉温的自动控制系统，从而使系统达到工艺要求的性能指标。 1、设计内容及要求 电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时间内将炉内温度稳定到给定的温度值。在本控制对象电阻加热炉功率为8KW，有220V交流电源供电，采用双向可控硅进行控制。 2、工艺要求及要求实现的基本功能 本系统中所选用的加热炉为间接加热式电阻炉，控制要求为采用一台主机控制8个同样规格的电阻炉温度；电炉额定功率为20 kW；）恒温正常工作温度为1000℃，控温精度为±1%；电阻炉温度按预定的规律变化，超调量应尽可能小，且具有良好的稳定性；具有温度、曲线自动显示和打印功能，显示精度为±1℃；具有报警、参数设定、温度曲线修改设置等功能。 3、控制系统整体设计 电阻炉温度计算机控制系统主要由主机、温度检测装置、A/D转换器、执行机构及辅助电路组成。系统中主机可以选用工业控制计算机、单片微型计算机或可编程序控制器中的一种作为控制器，再根据系统控制要求，选择一种合理的控制算法对电阻炉温度进行控制。控制系统组成框图如图11-1所示。采用热电偶
引言 前言：电阻炉在国民经济中有着广泛的应用，而大功率的电阻炉则应用在各种工业生产过程中。然而，大多数电阻炉存在着各种干扰因素。一直以来，人们采用了各种方法来进行温度控制，都没有取得很好的控制效果。起先由于电阻炉的发热体为电阻丝，传统方法大多采用仪表测量温度，并通过控制交流接触器的通断时间比例来控制加热功率。电阻炉微机自动程序温度控制系统就是通过单片机对加热炉的升、降温速率和保温时间进行严格控制的装置，它将温度变送、显示和数字控制集于一体，以微机控制为基础，以A/D转换器为核心，并配以适当的外围接口电路，实现对电阻炉温度自动控制。 摘要：自动控制系统在各个领域尤其是工业领域中有着及其广泛的应用，温度控制是控制系统中最为常见的控制类型之一。随着单片机技术的飞速发展，通过单片机对被控对象进行控制日益成为今后自动控制领域的一个重要发展方向。 1.电加热炉温度控制系统的特性 温控系统主要由温度传感器、温度调节仪、执行装置、被控对象四个部分组成，其系统结构图如图1.1所示。 图1.1 被控制对象是大容量、大惯性的电热炉温度对象，是典型的多阶容积迟后特性，在工程上往往近似为包含有纯滞后的二阶容积迟后；由于被控对象电容量大，通常采用可控硅作调节器的执行器，其具体的电路图如图1.2所示。如图1.3
所示，设周期T c 内导通的周期的波数为n，每个周波的周期为T，则调功器的输 出功率为P=n×T×P n /T c ，P n 为设定周期T c 内电压全通过时候装置的输出功率。 图1.2 图1.3 执行器的特性：电炉的温度调节是通过调节剂(供电能源)的断续作用，改变 电炉丝闭合时间T b 与断开时间T k 的比值α,α=T b /T k 。 调节加热炉的温度，在工业上是通过在设定周期范围内，将电路接通几个周波，然后断开几个周波，改变晶闸管在设定周期内通断时间的比例，来调节负载两端交流平均电压即负载功率，这就是通常所说的调功器或周波控制器；调功器是在电源电压过零时触发晶闸管是导通的，所以负载上得到的是完整的正弦波，调节的只是设定周期T c 内导通的电压周波。 2.电炉的电加热原理及方式 当电流在导体中流过时，因为任何导体均存在电阻，电能即在导体中形成损耗，转换为热能，按焦耳楞次定律：Q＝0．2412Rt，Q代表热能，单位卡；I代表电流，单位安9；R代表电阻，单位欧姆；t代表时间，单位秒。 按上式推算，当1千瓦小时的电能，全部转换为热能时Q＝(0．24×1000×36000)／1000=864千卡。 在电热技术上按l千瓦小时＝860千卡计算。电炉在结构上是使电能转换为热能的设备，它能有效地用来加热指定的工件，并保持高的效率。 电阻炉按热量产生的方法不同，可分为间接加热式和直接加热式二大类。间接加热式电阻炉、就是在炉子内部有专用的电阻材料做的发热元件。电流通过加热元件时产生热量，再通过热的传导、对流、辐射而使放置在炉中的炉料被加热。

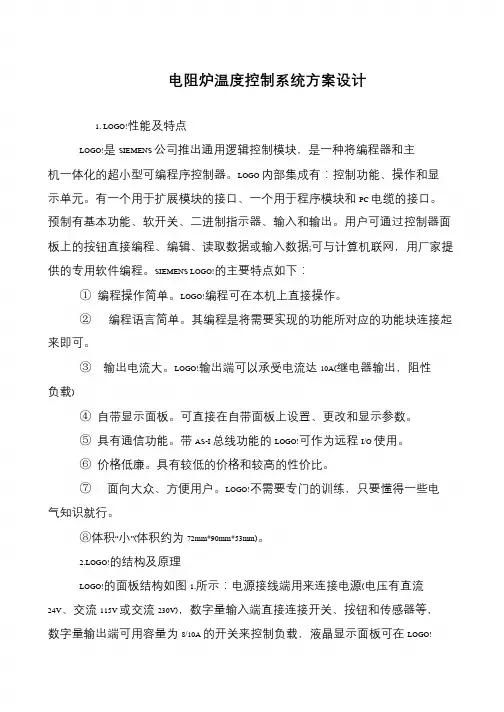

KSY-6D-16电炉温度控制器
