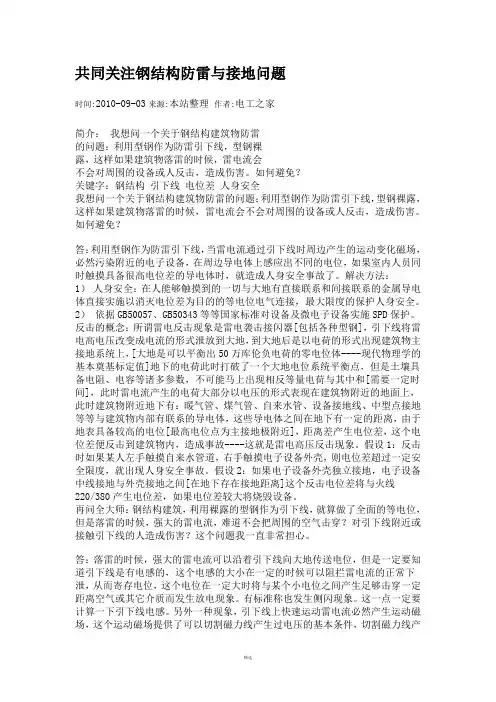

钢结构建筑物的防雷与接地总结
问题：利用型钢作为防雷引下线，型钢裸露，这样如果建筑物落雷的时候，雷电流会不会对周围的设备或人反击，造成伤害。如何避免？答案是：利用型钢作为防雷引下线，当雷电流通过引下线时周边产生的运动变化磁场，必然污染附近的电子设备，在周边导电体上感应出不同的电位，如果室内人员同时触摸具备很高电位差的导电体时，就造成人身安全事故了。解决方法：
1）人身安全：在人能够触摸到的一切与大地有直接联系和间接联系的金属导电体直接实施以消灭电位差为目的的等电位电气连接，地凯防雷最大限度的保护人身安全。
2）依据GB50057等国家标准对设备及微电子设备实施过电压保护SPD 保护。
反击的概念：所谓雷电反击现象是雷电袭击接闪器，引下线将雷电高电压改变成电流的形式泄放到大地，到大地后是以电荷的形式出现建筑物主接地系统上，地下的电荷此时打破了一个大地电位系统平衡点，但是土壤具备电阻、电容等诸多参数，不可能马上出现相反等量电荷与其中和，此时雷电流产生的电荷大部分以电压的形式表现在建筑物附近的地面上，此时建筑物附近地下有：暖气管、煤气管、自来水管、设备接地线、中型点接地等等与建筑物内部有联系的导电体，这些导电体之间在地下有一定的距离，由于地表具备较高的电位，距离差产生电位差，这个电位差便反击到建筑物内，造成事故----这就是雷电高
压反击现象。
假设1：反击时如果某人左手触摸自来水管道，右手触摸电子设备外壳，则电位差超过一定安全限度，就出现人身安全事故。
假设2：如果电子设备外壳独立接地，电子设备中线接地与外壳接地之间这个反击电位差将与火线220/380产生电位差，如果电位差较大将烧毁设备。
问题：钢结构建筑，利用裸露的型钢作为引下线，就算做了全面的等电位，但是落雷的时候，强大的雷电流，难道不会把周围的空气击穿？对引下线附近或接触引下线的人造成伤害？
答：落雷的时候，强大的雷电流可以沿着引下线向大地传送电位，但是一定要知道引下线是有电感的，这个电感的大小在一定的时候可以阻拦雷电流的正常下泄，从而寄存电位，这个电位在一定大时将与某个小电位之间产生足够击穿一定距离空气或其它介质而发生放电现象。有标准称也发生侧闪现象。这一点一定要计算一下引下线电感。另外一种现象，引下线上快速运动雷电流必然产生运动磁场，这个运动磁场提供了可以切割磁力线产生过电压的基本条件，切割磁力线产生的过电压同样可以击穿空气、击穿电器介质、击穿一切可以提供电位差的直接、间接导电体，影响我们的工作和生活。
据悉天津某某工厂发生某女工上班时开启电源空气开关，造成电源线上产生的过电压击穿塑料开关外壳进入手掌再通过身体与大地短路死亡事故。湖南某村庄某居民在室内发生灯泡电源线上具备了雷电电磁
脉冲感应过电压击穿空气与人头顶形成通路死亡现象。引下线附近或接触引下线的人造成伤害原因是人体的某两个部分是否产生电位差，这个电位差是他致命的要素。
工程名称分部工程 分项工程名称防雷接地安装 交底内容： 3．屋顶避雷带、避雷网、避雷针安装作业条件 (1)避雷带、避雷网支架做完。 (2)防雷引下线做完。 (3)具备调直场地和垂直运输条件。 (4)需用脚手架处，脚手架已搭设完毕。 三、施工工艺 3．1 工艺流程 3．2 操作工艺 1. 接地装置安装 (1)人工接地体(极)安装 1)接地体的加工：接地体应使用热镀锌钢材制作，长度不应小于2．5m。为便于打入，可将接地体一端加工成尖型。 2)挖沟：根据施工图要求及现场接地体的实际布置情况，沿接地体的线路挖深为0．8m～1m，底宽为0．5m 的沟，沟底清理干净。见图20-37。 3)安装接地体(极)：沟挖好后，应及时安装接地体和焊接接地干线。将接地体用手锤打 交底单位接收单位本单位水电班组 交底人接收人 年月日
工程名称大连红星国际项目分部工程电气工程技术分项工程名称防雷接地安装 交底内容： 人地中。土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板加以保护。当接地体顶端距离地面600mm时停止打人。 4)接地体间的干线焊接：接地体间的连接干线一般采用40x4mm镀锌扁钢。首先应将镀锌扁钢调直，侧放于接地体一侧。从接地体一端开始，用接地卡子卡住。接地极与扁钢焊接牢固，如图20-38所示。清除药皮，做好防腐处理。 接地体安装完毕后，应对接地电阻进行测试。合格后方可进行回填，分层夯实。并做好电阻测试记录及电气接地装置隐检记录。 (1)自然接地体安装 1)利用底板钢筋做接地体。将底板钢筋搭接焊成方格形接地网。再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记。 交底单位接收单位本单位水电班组 交底人接收人 年月日
建筑物的防雷与接地装置 建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。所以，必须采取有效措施进行防护。 通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。 防雷装置是用来接受雷电放电的金属导体称为接闪器。接闪器的组成的避雷针、避雷线、避雷带、避雷网等。所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。其接地电阻要求不超过10欧。（11）建筑物的防雷措施 建（构）筑物的防雷徒弟有分类，应符合以下要求： 1）一级防雷的建筑物 ①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆，大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。 ②国家级生点文物保护的建筑物和构筑物。 ③高度超过100m的建筑物。 ④凡建筑物中有易燃、易爆物质的房屋。 2）二级防雷的建筑物 ①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。 ②省级重点文物保护的建筑物和构筑物。 ③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。 ④省级及以上大型计算中心和装有重要电子设备的建筑物。 ⑤存入与生产制造易燃、易爆物质的房屋。 3）三级防雷建筑物 ①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。 ②在建筑群中最高或位于建筑群过缘高度超过 ③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m 及以上。 ④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。 4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。 一类建筑物的防雷保护应符合以下要求： 1）防止直击雷的保护措施 ①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。 ②避雷线距离屋顶和各种突出屋面物体的距离不得小于3m同时还应满足下式的规定： 距离s≥0.08R+0.05(h+l) 式中R—避雷线的冲击接地电阻（欧）； h——避雷线立杆的高度（m）； l——避雷线水平长度（m）； ③避雷针地上部分距建筑物和各种金属物（管道、电缆、构架、等）的距离不得小于3m。避雷针接地装置距地下金属管道、电缆以及与其有联系的其他金属物体的距离均不得小于3m。 2）当建筑物太高或由于建筑艺术造型的要求，很难装置与建筑物隔开的独立避雷
防雷接地行业发展现状及 趋势 Final revision on November 26, 2020
中国防雷、接地行业发展现状及趋势摘要：防雷、接地技术的发展和产品的升级换代紧跟社会科技的进步，能够不断满足信息时代对防雷、接地的新的需求，为了未来创造了新的市场空间。针对特定行业及其标准定身开发制作的专业防雷、接地产品将不断涌现，满足核电、风电、太阳能等新型能源的防雷、接地需要。 一、前言 雷电是自然界中一种激烈的放电现象，由此引起的雷击灾害被联合国列为十大自然灾害之一。近20年来，雷电灾害造成的经济损失和人员伤亡事故呈现出发生频次多、范围广、危害严重、社会影响大的特点。雷电灾害已成为危害程度仅次于暴雨、洪涝滑坡塌方的第三大气象灾害。 雷电对现代社会生活的严重危害引起了社会各界对防雷工作的极大关注，以国家气象局为主管部门的各省市防雷中心高度重视，加强了防雷减灾法规宣传和防雷设施安装推广力度，有效的降低了雷击造成的设备损失和人员伤亡。 尽管如此，雷电的危害并没有消弱。随着人类对电子信息技术的依赖性日益增强，越来越多的企业和大型社会机构为保证以计算机网络为基础的信息系统的安全运行，不断加大对雷电防护的投入，各行业的专业防雷、接地工程业务迅速增长，并在基础建设中的总包、分包项目中大量呈现，防雷接地的独立的行业性特征愈加显现，产业群体已经形成。 截止2009年3月1日，国内共有具有防雷设计、施工资质的防雷企业1498家，其中甲级资质企业42家，乙级资质企业586家，丙级资质企业870家。其中，电涌保护器制造企业已超过550家，中国防雷、接地行业的从业企业约有2500家。 二、防雷市场现状 1、综合防雷技术及其主要产品 通常，人们把雷电造成的危害分为直击雷害和感应雷害。直击雷害是指由于闪电直接击中目标物——即直击雷产生的路效应（传导）——而造成的破坏，如建筑物损坏、森林火灾、油库爆炸、人员伤亡等；感应雷害是指在雷电放电过程中，由于强大的雷击电磁脉冲（LEMP)——直击雷产生的场效应（感应）——对附近的电子设备、通讯设备等产生的破坏，这种灾害往往造成严重的经济损失，也是经济发达地区雷电灾害的主要形式。 综合防雷就是针对雷电可能侵入系统的途径，综合采用各种降低雷电影响的措施的防护系统。综合防雷分外部防雷（接闪、引下、接地）和内部防雷（等电位连接、屏蔽、综合布线和SPD（电涌保护器））。 外部防雷主要依据是国际电工委员会IEC62305《雷电防护》1～4以及《建筑物防雷设计规范》等中国国家标准。外部防雷通常采用避雷针、避雷带、避雷线、避雷网作为接闪器，通过引下线将雷电流引入接地网泄放到大地。内部防雷是改善建筑物构筑物内部电磁环境，包括六项措施：分流、屏蔽、等电位连接、合理布线、电压限制和共地，设置、安装线路SPD——属于分流技术和电压限制技术。 2、防雷市场的增长情况及市场规模 有专家认为，作为综合防雷的一个节点，SPD的价值约占综合防雷整体产值的30%。SPD通常分多级保护，用量极大，是绝大多数防雷厂家的主打产品，因此，可以用SPD的产销量来分析防雷市场的状况。
编号：AQ-JS-05849 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 钢结构建筑物的防雷装置设计Design of lightning protection device for steel structure buildings
钢结构建筑物的防雷装置设计 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1、引言 钢结构是由钢板,热轧型钢和冷加工成型的薄壁型钢制造而成。 具有：材料强度高，钢材质量轻；韧性，塑性好；材质均匀；制造 简单，施工周期短；密封性好等特点。而且造型美观大方，建设周 期短，因而得到广泛的应用于机场、展览馆、体育馆、各类工业厂 房、大型超市等，由于钢结构独特的建筑体系，使得此类建筑和普 通砖混结构、框架结构建筑物的防雷装置设计有较大的差异。下面 就本人通过对钢结构建筑物的防雷装置设计和竣工验收的实际经验 总结，对钢结构建筑物防雷装置设计作一个初步的探讨。 首先，我们先分析一下综合防雷设计的要素，建筑物的综合防 雷装置设计总的来讲可分为两部分：外部防雷和内部防雷。外部防 雷措施包括：接闪器（针、网、带和线）、引下线、屏蔽和共用接 地系统，内部防雷措施包括：共用接地系统、屏蔽（隔离）、等电
位连接、合理布线和安装浪涌保护器（SPD）。钢结构建筑物作为现代建筑物的一种新型建筑，它的防雷装置设计也离不开这个范围，同时又有着其特殊的地方，下面就钢结构建筑物防雷的不同点加以探讨。 2、钢结构建筑物的外部防雷 2.1接闪器 首先应根据建筑物的使用性质、发生雷电事故的可能性和后果，并认真调查该位置的地理、地质、气象环境和雷电活动规律来确定该建筑物为第几类防雷建筑物，再选择用何种接闪器。由于钢结构建筑物的金属屋面更容易引起雷击，所以在设计时，应根据防雷类别考虑在屋面上安装何种接闪器。传统建筑物的避雷方式是采用富兰克林常规避雷导体或避雷地结合避雷网，但是金属屋面的金属板较薄，无法安装高大沉重的传统避雷针，其次从闪电理论来讲，云地闪电与人类关系最密切，它是雷雨云中荷电中心对大地的脉冲放电过程，该过程除存在光导、回击主要脉冲放电过程外，还存在一系列其他脉冲放电过程，回击的特点是峰值电流高，放电时间短，
防雷接地施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处 已绑扎完。 2、接地干线安装: （1）支架安装完毕。 （2）土建抹灰已完成。 （3）穿墙保护管巳预埋。 3、支架安装: （1）各种支架已运到现场。 （2）结构工作巳经宪成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 5、避雷引下线明敷设: （1）支架安装完毕。 （2）建筑物有脚手架或爬梯,达到能上人操作的条件。 （3）土建外装修完毕。
6、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装: （1）接地体及引下线必须安装完毕。 （2）需要脚手架处,脚手架搭设完毕。 （3）土建结构工程己完,并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格 证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其 主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、 垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小 线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具:手锤、钢锯、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、 冲击钻、电焊机、气焊工具等。 二、质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
防雷技术学习心得： 参考GB50057-94 建筑物防雷设计规范 1. 公司为第三类防雷建筑物。 2. 但是对排放可燃气体（丙酮、甲醇、电解液、NMP等）的小烟囱，要额外注意。目前在排放口放孤立避雷针即“引雷针”不够安 全，最好在利用屋顶的设备树立高金属杆，再在高金属杆拉三根钢丝，在钢丝靠近排放口的地方和上方围上铝网格，挡住“滚 地雷”，也是金属阻燃器；但是要保持水平距离5m，高度5米的安全距离；另外金属管道本身也要和屋顶的接地带连接。 3. 最好用滚球法（第三类防雷建筑物的滚球半径r=60m），按照AUTOCAD或者PROE来模拟运算，看屋顶的烟囱，道路的树木是不 是在临近的接闪器（避雷针、避雷带）以内。 今年在广州市的暨南大学发生二名女生在树下被雷电击倒的事故，对我们开 阔的SSL厂区，道路树木等安全要评估，这些树木、烟囱、风管、回收系统等都是后来建设的，不是各个都做了防雷评估。
即我们应当在有可燃气体排放口，有盖帽保护。 在其水平距离5米处设立高出5米的避雷针。 保持一定的距离的目的，一般至少3m远，是因为避雷针其实就是“引雷针”，太靠近被保护物品可能引导雷电来太近，反而不 妥。 对屋顶孤立的带盖帽的气体排放口，l≈0, h≈2m, Ri≤10Ω. 所以取5m高5米远是比较合适。 为了强化5米高度的稳定性，可以在下方有三角支撑杆子。 4. 为防止感应雷， 要求对屋顶的设备、管道、广告牌、电缆外皮、烟囱的拉绳、大型门窗、户外的卷帘门、栏杆、部分高吊 灯等都很好地接地，连接到感应带上。 5. 架空线要在建筑物安装避雷针，可以用支架焊接避雷针，再连接引下线完成。 6. 第三类防雷建筑物，要使用避雷网（带）＋避雷针的结构，并且沿屋角、女儿墙、屋檐、水箱等突出部位安装。网格大小为 20X20m或者24X16m。当被保护的建筑物不够20m宽，可以在网边铺设一圈避雷带。 7. 第三类防雷建筑物的冲击接地电阻小于30Ω。但是对应条款2.0.4的建筑物（如孤立高耸的烟囱、建筑物；有比较大火灾风 险的排放口等）则冲击接地电阻小于10Ω。鼓励将防雷接地和埋入的金属管道共用，不共用则位置也不要超过2m。 8. 对第三类非金属烟囱，可在烟囱上假设避雷针和避雷环，（其实对可燃烧气体引火烧身，直接安装不妥，除非迫不得已）， 多只避雷针要连接到闭合环上；没有办法形成环状，则对称布置三根。烟囱低于40m要一根引下线，超过40m要二根引下线。
防雷接地系统安装专项施工方案 分部分项工程名称：建筑电气——防雷接地系统安装 一、设计意图 本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。 所有基础地梁应保证两根≥φ12主钢筋电气连续贯通，并与桩承台台面环形接地体采用φ10圆钢搭接连通，焊口单面焊焊缝长120mm,双面焊缝长60mm，保证电气连续贯通。利用立柱内二根≥φ16对角主筋（剪力墙内至少两根φ12立筋）作为防雷引下线。引下线采用两根φ10圆钢分别和基础接地系统搭接连通，焊口单面焊焊缝长。采用40*4热镀锌扁钢，暗敷在部分基础地梁内将水平接地体，垂直接地体连续贯通组成联合接地系统。 接地系统引出，采用200*200*90钢盒暗埋于墙（或100*100*60钢盒暗埋于柱）内，钢盒内预留80*50*5端子板，并用40*4热镀锌扁铁与接地系统可靠焊通。接地系统测试点采用63*63*5角钢预埋于立柱内（与柱外侧平），预埋角钢同引下线可靠焊通，下口距室外地坪500mm。 将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通。所有进出大厦的金属管道皆与就近接地系统连通，做总等电位连接。 屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装，采用支撑卡与女儿墙压顶固定，卡间水平间距1.0米；接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。 本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统，其接地电阻不大于1Ω。 二、施工要素及施工工艺流程 具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻
柏合镇新农村农民集中居住区体育中心 钢结构防雷接地方案 1、钢结构的防雷及接地 1.1 接闪器 防雷装置由接闪器、引下线和接地装置组成。接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。除避雷针、避雷线、避雷网、避雷带可作为接闪器。本工程游泳池上方为900彩钢压型板屋面，厚度为0.426mm。采用彩钢屋面作为接闪器。 1.2 引下线 从钢结构建筑体系可以看出，只要主钢架、次构件、围护系统在施工中已经作了可靠的连接，形成了持久的电气通路，就可以按跨度将钢柱作为引下线。《建筑物防雷设计规范》对各类防雷建筑物的引下线间距做了要求，在土建施工时，只要所有的钢柱和接闪器、接地装置做了可靠连接，那么它们都是引下线，实际效果超过了规范的标准。 1.3 接地装置 在本设计中，将基础钢筋作为自然接地体，用 40 mm×4mm的镀锌扁钢将其连通，并施行总等电位联结。这样进行处理，接地电阻很小，一般容易达到设计要求。当接地电阻值达不到要求时，可以连接人工接地体和测试接地电阻值。钢结构在基础施工时需预埋地脚螺栓，加垫片后才能和钢柱相连。须知：预埋的接地螺栓本身和基础钢筋是没有电气连接的!所以，土建施工时用不小于 10圆钢将基础钢筋和接地螺栓可靠焊接，具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3) 这样，从接闪器到引下线，再到接地装置，雷电流才具备完整的泄放通道。并用短钢筋和基础钢筋可靠焊接，并引出基础外，供联结接地环网，有利于降低自然接地体的接地电阻值和实施有效的等电位联结。采取用 4 0×4的镀锌扁钢做等电位环网，镀锌扁钢过钢柱时和柱底脚板下侧可靠焊接，镀锌扁钢充当了接地极和接地线的双重角色。 2总结
成都市温江区彩叠园商住项目1B期施工技术交底彩叠园1B期工程防雷接地施工技术交底 施工准备：1、入场工人进场安全技术交底。 2、熟悉施工图纸、规范要求。 3、结合本工程具体情况与现场实际进行有效调配人员和机具。 4、样板带路全面 1、防雷及接地安装 其工艺流程为： 网施工接地极、引下线施工均压环施工金属门窗接地施工 屋面避雷网通路测试接地极测试成都市桂林建设有限公司页7 共页1 第施工技术交底期成都市温江区彩叠园商住项目1B
①接地极施工：地梁的主筋构成，接地极施工时，基础的钢筋与地本工程接地极由桩基、，柱与柱、柱园钢焊接，采用双面焊，焊缝长度≥6D12梁的钢筋采用不小于φ与梁、柱与挡土墙地梁之间应用园钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。整个地极施及隐蔽前均有业主及监理单位、防雷办参加并监督，接地极测试由防雷中心测试，同时作好隐蔽资料（即引下Φ其桩插筋与柱插筋、地梁筋与桩筋间也必须采用线位置在蓝图上标注出来）。 12的园钢焊通，其作法详见下图：基础桩主筋作接地体的地梁二根面筋 圆钢跨接12ф6D双面焊，焊缝≥ 地梁钢筋与桩主筋焊接 根据成都市防雷中心建设项目防雷工程设计审核意见书和设计图纸，本工。1Ω程评定为二类防雷，其综合接地阻为②接地网施工本工程利用基础桩与地梁钢筋焊接连通作共用水平接地体，无地梁时采用镀锌扁钢连接。具体作法是：用地梁的两根面筋焊通作水平接地体，4mm-40×园钢焊连，为便于接地电阻测试，按图再与桩和用作引下线的柱内钢筋用Φ1212Φ示设置接地电阻测试点。（地梁钢筋采用螺纹连接时，螺纹连接处必须用园钢作跨接焊）③建筑物的等电位连接。的圆钢与防雷接地12进出建筑物的金属管道、电缆铠装护层、应就近用ф装置相连，室内的各种金属构件，应与室内设置的接地连接板焊连。其作法详
龙潭场镇配套幼儿园建设工程 防 雷 接 地 施 工 方 案 编制人： 审核人： 审批人： 四川省佳成建设有限公司 二0一六年十一月
目录 一、编制依据--------------------------------------------------1 二、工程概况--------------------------------------------------1 三、组织结构--------------------------------------------------1 四、施工准备--------------------------------------------------2 五、施工工艺--------------------------------------------------3 六、主要材料、机具需求计划------------------------------------8 七、质量保证措施----------------------------------------------9 八、安全保证措施----------------------------------------------10 九、文明施工措施----------------------------------------------14
一、编制依据 1、《建筑物防雷设计规范》GB50057-94（2002年版） 2、《建筑电气工程质量验收规范》GB50343-2002 3、《建筑物电子信息系统防雷技术规范》GB50343-2009 4、《防雷接地工程与等电位联结》 5、05D10标准图集 6、《电气装置安装工程接地装置施工及验收规范》GB50169-2006 7、接地网提前施工部分（60-B4631S-D0101） 8、交流配电装置接地（60-B4631S-D0114） 9、交流滤波器场接地（60-B4631S-D0115） 10、换流变区域接地（60-B4631S-D0116） 二、工程概况 1、工程名称：龙潭场镇配套幼儿园建设工程。 2、建设地点：位于成都市成华区龙潭街办鹤林村一组规划红线范围内。 3、建设规模：建设幼儿园等相关配套设施工程，建筑面积约4915平方米。 4、质量标准：合格。主体结构达到成都市优良结构。 5、计划工期：240日历天，具体开工日期以《开工令》为准。 本工程主地网以水平接地体为主，垂直接地极为辅。全站接地网图中点划线部分表示换流站本期需要上的主接地网。 三、组织结构
安全管理编号：LX-FS-A48731 建筑电气系统的接地与防雷 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
建筑电气系统的接地与防雷 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 随着社会经济的快速发展，科技的不断进步，出现了大量的智能建筑，这对建筑的电气设计提出了更高的要求，其中接地系统的设计是尤为重要的一个环节，对于建筑的弱电系统经常出现故障造成严重的后果，根据有关部门的调查显示，其中超过25%的事故是由于雷电以及其它的电磁干扰引起的，保护电气设备的安全，不要受到雷电以及浪涌电压的影响成为电气接地系统设计的一个重要课题。电力系统的使用安全关系到建筑的正常使用，以及使用的安全性和可靠性，对于建筑内的设备和人员安全也是一个保证，为了更好的设计接地系统，就要清楚建筑中接地系统
解决方案编号：LX-FS-A29862 建筑电气安装中防雷接地施工技术 范本 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
建筑电气安装中防雷接地施工技术 范本 使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 随着社会经济的不断发展，人们对生活质量的要求越来越高，逐渐向智能化发展，因此建筑电气化的复杂程度也越来越高，而雷击时间也不断的发生，这对人们的生活产生了较大的影响，严重时可能危及人们生命财产安全。因此，在建筑电气安装工程中，应该加强防雷接地施工的质量，以此来确保防雷接地装置的可靠性，保证电气设备的安全稳定运行。 1建筑电气安装中防雷接地施工概述 1.1原理及重要性 接地装置的安装是建筑电气防雷接地施工中最重
防雷装置设计审核、施工质量监督 和竣工验收技术评价和业务流程 按照《中华人民共和国气象法》、《防雷减灾管理办法》和《防雷装置设计审核和竣工验收规定》等有关法律法规、规章的规定，防雷装置的设计审核和竣工验收工作为气象主管机构组织实施的一项行政许可项目。（我总结了一套吉林地区实际工作需要的防雷设计审核、施工质量监督和竣工验收的工作和业务流程，现就有关情况在此进行共同探讨。）名词解释：设计审核：指县级及其以上气象主管机构根据《中华人民共和国行政许可法》对防雷装置的设计进行审核并准许施工的行政许可行为； 技术审查（评价）：指当地气象主管机构认可的防雷专业技术机构（目前为县级及其以上防雷中心）对防雷装置进行的设计文件技术审查，为技术服务性行为； 竣工验收：指县级及其以上气象主管机构根据国家法律法规、规章对防雷装置投入实际使用的行政许可行为； 检测验收：指当地气象主管机构认可的防雷专业技术机构对已竣工防雷装置进行安全性能的检测、检验、检查等技术服务性行为； 质量监督：指当地气象主管机构认可的防雷专业技术机构对防雷装置的施工质量进行技术监督服务性工作。
第一章防雷装置设计审核与技术审查（评价）防雷装置设计审核是对防雷装置施工许可的审查，许可性审查是对防雷装置设置的合法性、科学性进行审查，其中合法性审查属于行政性审查内容，主要审核所设计的防雷装置是否符合国家有关法律、法规、规章；是否符合我国现行政治和经济政策等。对防雷装置的科学性、先进性和规范性等方面进行全面审查。 设计审核和技术审查（评价） 设计审核的实施机关是县级以上地方气象主管机构，按照国家法律、法规和规章进行行政性审查，审查结果由县以上气象主管机构核发核准书，出具的通知、回执、意见、核准等必须有气象主管机构的印章。 技术审查（评价）的主体是当地气象主管机构认可的防雷技术机构，即县级及其以上的 防雷中心。防雷中心对防雷装置的设计技术进行科学性、先进性、规范性审查。 一、设计审核内容和工作流程 1.1.1 设计审核内容 设计审核工作必须由行政许可相对人（建设单位）提交《防雷装置设计审核申请书》，同时提交的材料有： 1.1.1.1 设计人员和设计单位的资格和资质证书； 1.1.1.2 建设项目批准书（建设和规划许可）及相关技术资料； 1.1.1.3 防雷专业技术机构出具的技术评价报告（包括设计审查分析报告、产品质量分析报告、风险评估报告等相关技术资料）； 1.1.1.4 其它必备材料。 资料齐全以后，许可机构应当在规定的期限内作出审核决定，对合格者，应当办结有关手续，颁发《防雷装置设计审核核准书》，防雷装置的在合法性、规范性、科学性以及在符合现行防雷技术规范方面符合要求，允许施工。 1.1.2 设计审核工作流程 设计审核工作由气象主管机构根据《中华人民共和国行政许可法》、《防雷装置设计审核和竣工验收的规定》等法律、法规、规章，依法对防雷装置进行施工许可性审查。
咸阳市市民文化中心文化场馆工程 规划展览馆钢结构防雷接地方案 1、钢结构的防雷及接地 1.1 接闪器 防雷装置由接闪器、引下线和接地装置组成。接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。除避雷针、避雷线、避雷网、避雷带可作为接闪器。规划馆屋面上方为钢结构屋面。采用钢结构屋面作为接闪器。 1.2 引下线 从钢结构施工中可以看出，只要主钢架、次钢梁、构件等在施工中已经作了可靠的连接，形成了持久的电气通路，就可以在与引下线搭接后相互导通。规划馆屋面的钢结构利用土建主体施工时预留的Φ10圆钢作为引下线。 1.3 接地装置 本工程中，以基础钢筋作为自然接地体，用不小于Φ8的圆钢将其连通，并施行总等电位联结。这样进行处理，接地电阻很小，一般容易达到设计要求。当接地电阻值达不到要求时，可以连接人工接地体和测试接地电阻值。钢结构在基础施工时需预埋地脚螺栓，加垫片后才能和钢柱相连。因为预埋的接地螺栓本身和基础钢筋是没有电气连接的，所以，我方施工时用25mm×5mm的镀锌扁钢与预留的Φ10圆钢和接地螺
栓在屋面进行不少于两处的可靠焊接，具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3) 这样，从接闪器到引下线，再到接地装置，雷电流才具备完整的泄放通道。并用短钢筋和基础钢筋可靠焊接，并引出基础外，供联结接地环网，有利于降低自然接地体的接地电阻值和实施有效的等电位联结。 2总结 2.1 钢结构防雷措施的总结 钢结构屋面为钢架可以作为接闪器，利用预留钢筋做引下线，利用基础钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网。本工程采用联合接地方式，保护接地、防雷、接地、弱电设备工作接地等共用统一的接地极，要求接地电阻不大于1欧姆，若实测不满足要求时，可在室外地面下1 m处引出一根40mm×4mm 热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1.5m。 2.2 接头处扁钢等镀锌层剥落处，应做好防腐处理。
目录 一编制说明 编制依据 《湖南城步十里平坦风电场110kV升压站工程项目管理实施规划》 《电力建设安全工作规程》（DL ） 《变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW1183-2012）
《中华人民共和国工程建设标准强制性条文电力工程部分（2006版）》 《国家电网公司电力建设安全健康与环境管理工作规定》（国家电网工[2003]168号） 《国家电网公司输变电工程施工工艺示范手册》（基建质量[2006]135号）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）； 《湖南省电力公司输变电站工程施工标准化作业指导书（2007）》 湖南省电力公司变电站工程标准化施工作业票（湘电公司基建[2008]755号） 《电气装置安装工程接地施工及验收规范》（GB50169-2006）； 《电气装置安装工程质量验收及评定规程》DL/T 《国家电网公司十八项电网重大反事故措施》 施工图纸《防雷接地》 适用范围 本措施适用于湖南城步十里平坦风电场110kV升压站工程防雷接地施工。二、工程概况 湖南城步十里平坦风电场110kV升压站工程采用避雷针方式防直击雷，设两根构架避雷针30m。 根据本工程岩土电阻率测试报告，所区平均土壤电阻率取值为1427Ω.m。接触电势、跨步电势分别要求接地电阻为Ω和Ω。 根据所区电阻率分布特点，本工程采用以水平接地体为主的人工接地网，埋深，考虑在填方区敷设深层接地网，在允许的范围内尽量埋深。局部采用垂直接地体作为集中接地装置。避雷针集中接地装置不敷设降阻剂。各级电压避雷器接地引线与主地网连接处设置5根50×50×5 L=2500㎜的镀锌角钢作垂直接地极。 三、人员组织及分工 表3-1
