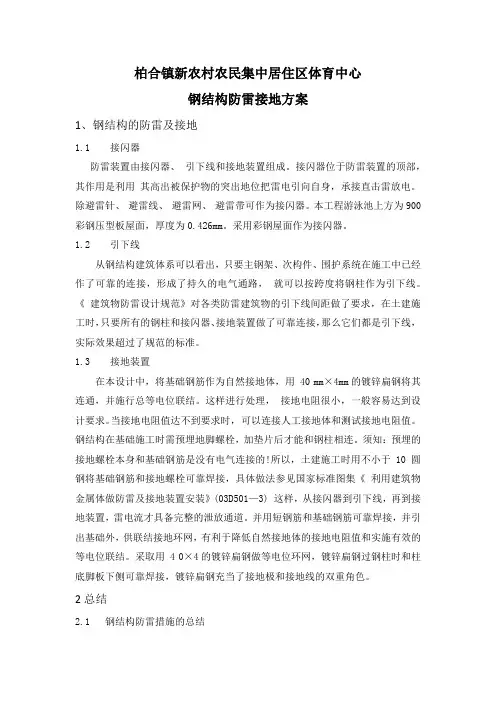

柏合镇新农村农民集中居住区体育中心
钢结构防雷接地方案
1、钢结构的防雷及接地
1.1 接闪器
防雷装置由接闪器、引下线和接地装置组成。接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。除避雷针、避雷线、避雷网、避雷带可作为接闪器。本工程游泳池上方为900彩钢压型板屋面，厚度为0.426mm。采用彩钢屋面作为接闪器。
1.2 引下线
从钢结构建筑体系可以看出，只要主钢架、次构件、围护系统在施工中已经作了可靠的连接，形成了持久的电气通路，就可以按跨度将钢柱作为引下线。《建筑物防雷设计规范》对各类防雷建筑物的引下线间距做了要求，在土建施工时，只要所有的钢柱和接闪器、接地装置做了可靠连接，那么它们都是引下线，实际效果超过了规范的标准。
1.3 接地装置
在本设计中，将基础钢筋作为自然接地体，用 40 mm×4mm的镀锌扁钢将其连通，并施行总等电位联结。这样进行处理，接地电阻很小，一般容易达到设计要求。当接地电阻值达不到要求时，可以连接人工接地体和测试接地电阻值。钢结构在基础施工时需预埋地脚螺栓，加垫片后才能和钢柱相连。须知：预埋的接地螺栓本身和基础钢筋是没有电气连接的!所以，土建施工时用不小于 10圆钢将基础钢筋和接地螺栓可靠焊接，具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3) 这样，从接闪器到引下线，再到接地装置，雷电流才具备完整的泄放通道。并用短钢筋和基础钢筋可靠焊接，并引出基础外，供联结接地环网，有利于降低自然接地体的接地电阻值和实施有效的等电位联结。采取用 4 0×4的镀锌扁钢做等电位环网，镀锌扁钢过钢柱时和柱底脚板下侧可靠焊接，镀锌扁钢充当了接地极和接地线的双重角色。
2总结
2.1 钢结构防雷措施的总结
钢结构屋面为压型钢板可以作为接闪器，利用钢柱做引下线，利用基础钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网。本工程采用联合接地方式，保护接地、防雷、接地、弱电设备工作接地等共用统一的接地极，要求接地电阻不大于 1欧姆，若实测不满足要求时，可在室外地面下1 m处引出一根40mm×4mm 热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1 m。2.2 接头处扁钢等镀锌层剥落处，应做好防腐处理。
（资料素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
