逻辑音频电路

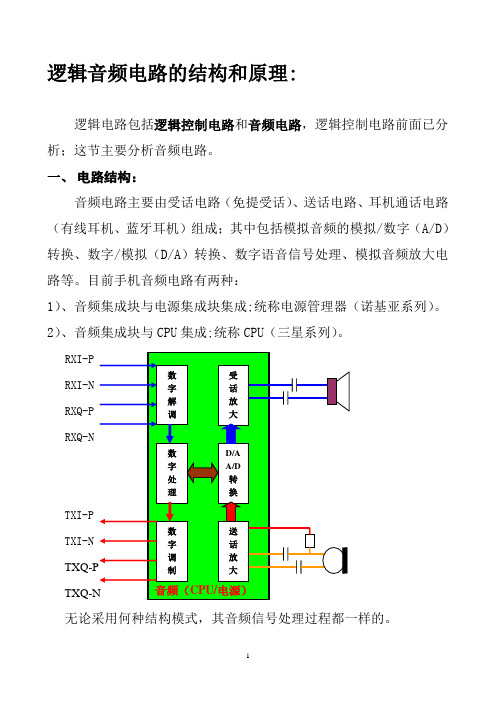

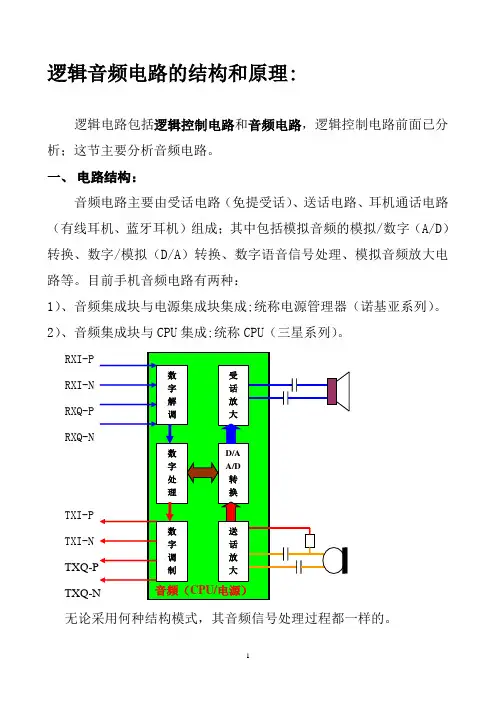

逻辑音频电路的结构和原理

逻辑电路包括逻辑控制电路和音频电路，逻辑控制电路前面已分析；这节主要分析音频电路。

一、 电路结构：

音频电路主要由受话电路（免提受话）、送话电路、耳机通话电路（有线耳机、蓝牙耳机）组成；其中包括模拟音频的模拟/数字（A/D ）转换、数字/模拟（D/A ）转换、数字语音信号处理、模拟音频放大电路等。目前手机音频电路有两种：

1）、音频集成块与电源集成块集成;统称电源管理器（诺基亚系列）。

2）、音频集成块与CPU 集成;统称CPU （三星系列）。 RXI-P

RXI-N

RXQ-P

RXQ-N

TXI-P

TXI-N

TXQ-P

TXQ-N 无论采用何种结构模式，其音频信号处理过程都一样的。 音频（CPU/电源）

数 字 调 制 数 字 解 调 数 字 处 理 受 话 放 大 送 话 放 大 D/A A/D 转 换

二、电路分析：

1）、受话电路（免提受话）：

射频电路解调出67.707KHZ的接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到音频（CPU、电源管理器）内部进行数字窄带解调（GMSK），分离出控制信号和语音信号；把语音信号送入数字处理器中进行解密、去交织、重组等一系列处理后，再送CPU进行信道解码、语音解码；得到纯正数字语音信号，再送回多模转换器进行数字/模拟（D/A）转换，还原成模拟音频信号后，经过音频功率放大后推动听筒（EAR）发声。

若选择免提受话，CPU则关闭听筒受话放大器，启动免提受话放大管（振铃放大管）工作，把音频信号功率放大后推动喇叭（SPK）发声。

2）、送话电路：

a）、送话器供电：

发射时由音频（CPU、电源管理器）送来1-2V工作电压令咪头（MIC）工作；此电压越高，咪头灵敏度越高。

b）、送话流程：

讲话时，咪头把声音转化为模拟音频电流信号，通过电容耦合送入音频内部进行放大，经内部的多模转换器进行模拟/数字（A/D）转换，得到数字语音信号后，送入数字处理器中进行加密、交织、突发脉冲串成形等一系列处理后，再送CPU进行信道编码、语音编码、数字窄带制调（GMSK），形成四路发射基带信号（TXI-P；TXI-N；TXQ-P；

TXQ-N）送入中频内发射调制器调制成发射中频。

3）、耳机通话电路：（略）

当不用耳机通话通话时，有一路音频电源通过耳塞插孔的触点送CPU检测脚，CPU检测到该脚为高电平时确认为机内通话。

当插入耳塞时，耳塞插头作用力把耳塞插孔的触点顶开，CPU检测脚失去检测电压，此时CPU确认为耳机通话，于是，关闭机内通话的放大电路，开启耳机放大电路。
