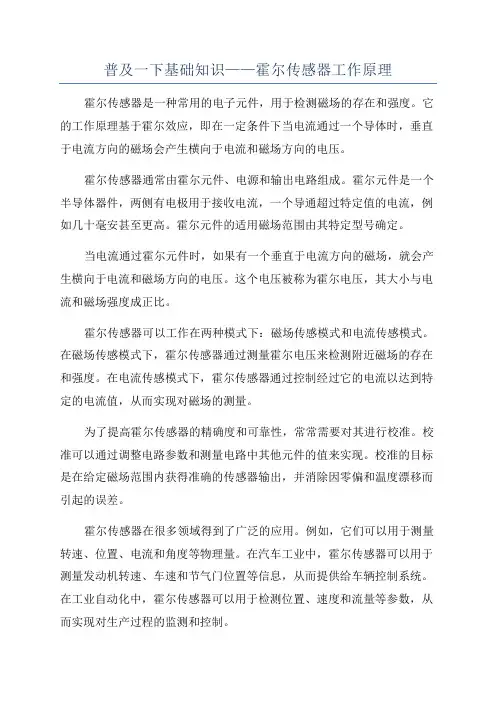

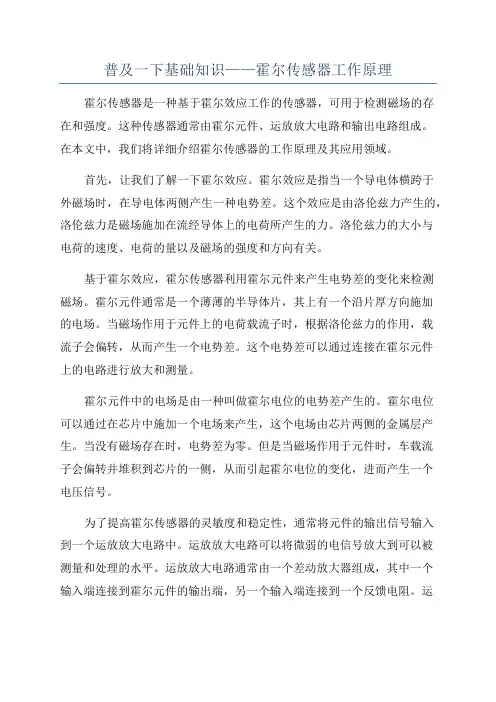

普及一下基础知识——霍尔传感器工作原理

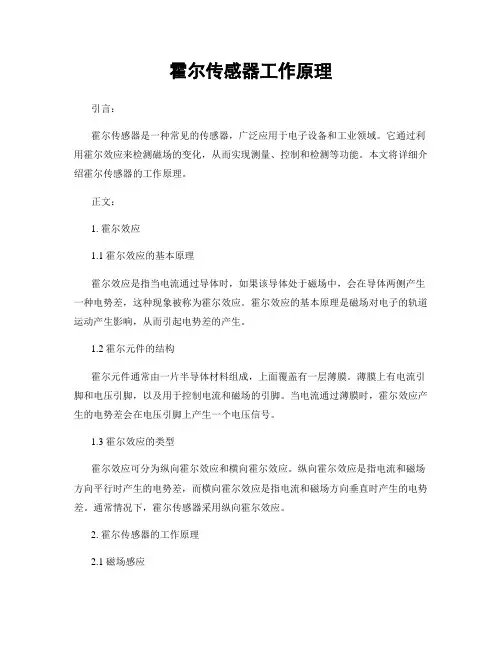

霍尔传感器工作原理
霍尔传感器是根据霍尔效应制作的一种磁场传感器
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔效应
在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压。
霍尔元件
根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
霍尔传感器的分类
霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
霍尔IC S-5711A系列
SII的霍尔IC是采用小型封装的高灵敏度、低消耗电流的IC。
可检测两极(N极和S极) 磁性，通过与磁石的组合，可进行各种设备的开/关检测。
S-5711A 系列是采用CMOS 技术开发的高灵敏度、低消耗电流的霍尔IC(磁性开关IC)。
可检测出磁束密度的强弱，使输出电压发生变化。通过与磁石的组合，可进行各种设备的开/关检测。
由于采用了超小型的SNT-4A 或SOT-23-3 封装，因此可高密度安装。同时，由于消耗电流低，因此最适用于便携设备。
特点
? 内置斩波放大器
? 可选范围广，支持各种应用
检测两极、检测S极、检测N极(*1)、
动态“L”、动态“H”(*1)
Nch开路漏极输出、CMOS输出
? 宽电源电压范围：2.4 V ~ 5.5 V
? 低消耗电流：5.0 μA 典型值、8.0 μA 最大值
? 工作温度范围：－40℃~ ＋85℃
磁性的温度依赖性较小
? 采用小型封装：SNT-4A, SOT-23-3
? 无铅产品
用途
? 手机(翻盖式、滑盖式等)
? 膝上型电脑
? 数码摄像机
? 玩具、游戏机
? 家用电器产品
标准电路
SII备有使用CMOS技术开发的高灵敏度、低消耗电流的霍尔IC。通过与磁石的组合，可以检测到各种机器设备的开关。
一种霍尔电流传感器的电路设计 设计了一种零磁通型霍尔电流传感器，可广泛应用于交流变频驱动、焊接电源、开关电源、不间断电源等领域。该零磁通型霍尔电流传感器通过砷化镓霍尔元件检测由通电电流产生的磁场，继而有效地检测被测电流。 由于霍尔元件产生的霍尔电势很微弱，而且还存在较大的失调电压，因此对霍尔电压的放大和对不等位电势的补偿是该设计的两个主要需要解决的问题，而且霍尔元件中载流子浓度等随温度变化而变化，因此还需用温度补偿电路对其温度补偿。 1 系统设计框架 系统分为4个部分：1)霍尔元件的供电电路，由电压基准(电流基准)芯片为霍尔片提供工作电流； 2)霍尔元件及磁芯，将感应片感应的磁场(该磁场由通电电流产生)转化为霍尔电压；3)放大电路，将微弱的霍尔电压进行放大；4)反馈部分，利用了磁平衡原理：一次侧电流所产生的磁场，通过二次线圈电流进行补偿，使磁芯始终处于零磁通工作状态。其系统总流程图如图1所示。 2 系统硬件电路设计 系统由±5 V的稳压源供电。用一片电压基准芯片REF3012为砷化镓系列的霍尔元件HW300B提供基准电压。HW300B是一款可采用电压模式供电和电流模式供电的霍尔元件，HW300B放在开有气隙的集磁环的气隙里，并用胶水加以固定(霍尔元件和集磁环相对位置如果发生变化，会影响产生的霍尔电势的大小)。霍尔元件的输出接至仪器放大器AD620，作为放大器的差模出入端和共模输入端。放大器的增益可通过调节1、8引脚之间的10 kΩ的电位器改变。放大器的输出接反馈线圈，该反馈线圈绕在集磁环上，其绕线方向能使通过它的电流产生的磁场与集磁环收集到的磁场方向相反。反馈线圈末端放1个75 kΩ的精阻接地，可以通过测量精阻两端的电压，计算反馈线圈中的电流，进而推算穿过集磁环中心的被测电流的大小。其具体电路图如图2所示。 2．1 REF3012 以SOT23-3封装的REF3012是一个高精度、低功耗、低电压差电压参考系列芯片。REF3012小尺寸和低功耗(最大50μA)非常适用于便携式和电池供电。它不需要负载电容，但对任何容性负载很稳定。因磁敏型霍尔元件很容易受温度的影响，可以采用恒流源供电以减小其温度系数。在该系统设计中，REF3012的输入引脚1接+5 V电源，并接10μF的旁路电容至地，该旁路电容对电源进行滤波，提高电源稳定性。而其输出引脚2接到HW300B的引脚1，并且也接1O μF的旁路电容至地，GND(地)引脚3接地。由于系统设计要求REF3012为HW300B提供2．5 V的基准电压，根据REF3012的数据资料可知，当输入电压为5 V 时，输出电压为2．5 V，所以REF3012引脚1接+5 V电压。 2．2 霍尔元件 本设计采用砷化镓系列的HW300B型霍尔元件，输出霍尔电压范围122～204mV，输入、输出阻抗为240～550 Ω，补偿电压为-7～7 mV，温度系数为-1．8％／℃。其输入可采用电压模式供电，也可采用电流模式供电。这里采用电压模式供电，即就是HW300B的引脚1、3为控制输入端，而引脚2、4为霍尔电压输出端。 霍尔元件是将磁场转换为电信号的线性磁敏元件，霍尔输出电压 式中，S为乘积灵敏度，mV／(mT·mA)；Ic为工作电流，mA；B为磁感应强度，mT。 本设计中，将霍尔元件放进开有气隙的集磁环的气隙里，并将霍尔元件和集磁环固定，这样可以感应出更大、更稳定的霍尔电势。式(1)中，当S与Ic一定，则Vh与B有直接线性关系。通电导体周围必然产生磁场，根据安培定律，电流与磁场的关系式∮BdI=μ0I0得：
基于霍尔式传感器的电子秤-课程设计
————————————————————————————————作者：————————————————————————————————日期：
课程设计报告 设计题目基于霍尔式传感器的电子秤 指导老师 摘要 科学技术的发展对称重技术提出了更高的要求，尤其是微处理技术和传感技术的巨大进步，大大加速了这个进程。目前，电子秤在商业销售中的使用已相当普遍，但在市场上仍广泛使用的电子秤有很大局限性。这些电子秤体积大、成本高，又不便随身携带，而目前市场上流行的便携秤又大都采用杆式秤或以弹簧压缩、拉伸变形来实现计量的弹簧秤等，其计量误差大，又容易损坏。杆式秤和弹簧秤等计量器械将逐渐被淘汰。因此，一种能够在未来更方便、更准确的普及型电子秤的发展受到人们的重视，设计一种重量轻、计量准确、读数直观的民用电子秤迫在眉睫。 本设计过程充分利用传感器的有关知识，利用霍尔传感器设计的简单电子秤很大程度上满足了此应用需求，并从简单电子秤的基本构造进一步了解大型电子秤的构造原理。 关键词：CSY传感器实验仪；电子秤；霍尔式传感器；差动放大器
目录 第一章绪论 (1) 1.1 电子秤概述 (1) 1.1.1 电子秤的发展 (1) 1.2 电子秤的组成 (2) 1.2.1 电子秤的基本结构 (2) 1.2.2 电子秤的基本工作原理 (2) 第二章电子秤设计的目的意义及设计任务与要求 (4) 2.1 电子秤设计目的 (4) 2.2 此课程在教学计划中的地位和作用 (4) 2.3 电子秤设计任务与要求 (4) 2.3.1 设计任务 (4) 2.3.2 设计要求 (4) 第三章电子秤总体设计方案 (5) 3.1 电子秤设计思想 (5) 3.2各电路单元或部件选择 (6) 3.2.1 直流稳压电源的选择 (6) 3.2.2 电桥平衡网络的选择 (6) 3.2.3 称重传感器的选择 (6) 3.2.4 差动放大器的选择 (9) 3.2.5 F/V表的选择 (9) 3.3 最终方案的确定 (10) 第四章硬件设计 (11) 4.1 硬件设计概要 (11) 4.1.1 硬件电路设计原理说明及电路图 (11)
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
佛山职业技术学院 实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试 专业电气自动化技术 班级08152 姓名陈红杰‘’‘’‘’‘’‘’‘’‘’‘ 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级08152学号31 姓名陈红杰时间2009-2010第二学期项目名称霍尔传感器电路制作与 指导老师张教雄谢应然调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
实验开始，每组会得到分发的元件，我先由霍尔传感器的电路原理图开始分析，将每个元件插放好位置，这点很重要，如果出了问题那么会使电路不能正常工作，严重的还有可能导致电路元件受损而无法恢复。所以我先由霍尔传感器的电路原理图开始着手，分析清楚每个元件的指定位置，插放好了之后再由焊接，最后要把多余的脚剪掉。 整个电路的元件除了THS119是长脚直插式元件之外，其余的元件均为低位直插或者贴板直插。 焊接的过程中，所需要注意的事情就是不能出现虚焊脱焊或者更严重的烙铁烫坏元件的表壳封装损坏印制电路板等。这些都是在焊接的整个过程中要注意的事情。 比如，焊接三端稳压管7812时，要考虑到电路板的外壳封装和三端稳压管7812的散热问题，如果直插焊接的话那么就会放不进塑料外壳里，还有直插没有折引脚的话对三端稳压管7812的散热影响很大。综合这些因素再去插放焊接元件，效果会好很多。 又比如，焊接THS119的时，原本PCB板在设计的时已经排好版了，就是在TL082的背面插放THS119。这样的设计很巧妙，能够保证每一个THS119插进去焊接完了之后都能很好地与塑料外壳严密配合安放进去。因为这是利用了IC引脚与PCB板的间距来实现定距离的，绝不会给焊接带来任何麻烦。 最后，顺便提及一下，在保证能将每一个元件正确地焊接在印制电路板上的前提条件下要尽量将元件插放焊接得美观。 五、实验心得体会 （1）首先，从整个霍尔传感器来看，设计的电路的合理性，元件的选用，还有焊接的制作工艺是保证整个电路能正常工作前提。 （2）在学习电子电路的过程中，急需有一个过度期，焊接霍尔传感器电路的过程当中就会得到一个这样的练习。 （3）简单的说就是，拿到一张电路原理图未必做得出一个比较好的产品，这里需要对整个电路设计的元件参数的考虑和排版，元件插放等等。只有将这些问题逐一解决了，才能做好一个电路，也只有这样才能做好一个产品。 （4）霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。 六、实验收获 从拿到第一个元件开始，我仍然没有太多的收获，直到开始分析整个电路原理图的时候才慢慢开始了解到一些确实精巧的设计，可以说是独具匠心，到整个霍尔传感器电路完成之后才算是明白了一二。 在此，我具体地说说。首先，为什么不用一个普通的稳压管替代Z2这个精密稳压集成电路TL431呢？我查阅相关资料知道它的温度范围宽能在 区间工作。将其的R、C脚并焊再串上一个电阻来等效代替电
. 传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words:rotate speed measurement, Hall sensor, signal processing, data processing
湖南科技大学 课程设计 题目霍尔式加速度传感器 作者伍文斌 学院机电工程学院 专业测控技术与仪器 学号1403030104 指导教师杨淑仪、凌启辉 二零一七年六月二十日
目录 摘要 (3) 第一章霍尔传感器基本原理 (4) 1.1霍尔效应 (4) 1.2霍尔元件 (5) 第二章加速度传感器设计方案 (6) 2.1设计理念 (6) 2.2设计电路图 (6) 2.3电路图解析 (7) 第三章传感器结构参数 (10) 第四章参考文献
摘要 霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。霍尔元件已发展成一个品种多样的磁传感器产品簇，并且得到广泛的应用。霍尔器件是一种磁传感器，用它可以检测磁场及其变化，可以在各种与磁有关的场合中使用。霍尔传感器以霍尔效应为其工作原理。本文的加速度传感器属于霍尔开关器件，当物体移动时，若使其表面带上一定磁场，当其接近传感器时，会输出高电平，通过计算一定时间内的转的圈数（如汽车轮胎的转动圈数），可以得到物体运动的加速度（如汽车行驶的加速度）。霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高。取用了各种补偿和保护措施的霍尔器件的工作温度范围宽等特点，因此应用广泛。 关键字：霍尔效应；霍尔开关器件；转动；加速度
第一章霍尔传感器基本原理 1.1霍尔效应 所谓霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显，而铁磁金属在居里温度以下将呈现极强的霍尔效应。 利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为 UH=RHIB/d （18） RH=1/nq（金属）（19） 式中RH——霍尔系数： n——载流子浓度或自由电子浓度；
一、霍尔电流电压传感器、变送器的基本原理与使用方法 1．霍尔器件 霍尔器件是一种采用半导体材料制成的磁电转换器件。如果在输入端通入控 制电流I C ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V H 。 如图1－1所示。 霍尔电势V H 的大小与控制电流I C 和磁通密度B的乘积成正比，即：V H ＝K H I C Bsin Θ 霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。因此，使电流的非接触测量成为可能。 通过测量霍尔电势的大小间接测量载流导体电流的大小。因此，电流传感器经过了电－磁－电的绝缘隔离转换。 2．霍尔直流检测原理 如图1－2所示。由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔 器件输出的电压讯号U 0可以间接反映出被测电流I 1 的大小，即：I 1 ∝B 1 ∝U 我们把U 0定标为当被测电流I 1 为额定值时，U 等于50mV或100mV。这就制成 霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理 原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。所以称为霍尔磁补偿电流传感器。这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。霍尔磁补偿原理如图1－3所示。 从图1－3知道：Φ 1＝Φ 2 I 1N 1 ＝I 2 N 2 I 2＝N I /N 2 ·I 1 当补偿电流I 2流过测量电阻R M 时，在R M 两端转换成电压。做为传感器测量电 压U 0即：U ＝I 2 R M 按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。 由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。 4．磁补偿式电压传感器 为了测量mA级的小电流，根据Φ 1＝I 1 N 1 ，增加N 1 的匝数，同样可以获得高磁 通Φ 1 。采用这种方法制成的小电流传感器不但可以测mA级电流，而且可以测电压。 与电流传感器所不同的是在测量电压时，电压传感器的原边多匝绕组通过串 联一个限流电阻R 1，然后并联连接在被测电压U 1 上，得到与被测电压U 1 成比 例的电流I 1 ，如图1－4所示。
实验十九开关式霍尔传感器测转速实验 一、实验目的：了解开关式霍尔传感器测转速的应用。 二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。 图19—1开关式霍尔传感器测转速原理框图 三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。 四、实验步骤： 1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。 2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。 3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图 4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。 n（转/ 406286108132157179203225250分） V（mv）2003004635006017037999019991104 电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线 五、思考题： 利用开关式霍尔传感器测转速时被测对象要满足什么条件？ 被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
霍尔传感器使用说明书 简要说明： 一、长尺寸：32mm X宽11mm X高20mm 二、主要芯片：LM393、3144霍尔传感器 三、工作电压：直流5伏 四、特点： 1、具有信号输出指示。 2、单路信号输出。 3、输出有效信号为低电平。 4、灵敏度可调（精调）。 5、有磁场切割就有信号输出
6、电路板输出开关量！(可直接接单片机) 7、可用于电机测速/位置检测等场合 适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。 【图片展示】
【与单片机连接测试程序】
/******************************************************************** 汇诚科技 实现功能:此版配套测试程序 使用芯片：AT89S52 晶振：11.0592MHZ 波特率：9600 编译环境：Keil 作者：zhangxinchun 淘宝店：汇诚科技 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！ *********************************************************************/ /******************************************************************** 说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平 *********************************************************************/ #include
两种霍尔传感器的工作原理 霍尔电流传感器是根据霍尔原理制成的.它有两种工作方式,即磁平衡式和直式.霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、(次级线圈)和放大电路等组成. 1 直放式电流传感器(开环式) 众所周知,当电流通过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出.这一信号经信号放大器放大后直接输出,一般的额定输出标定为4V. 2 磁平衡式电流传感器(闭环式) 磁平衡式电流传感器也称补偿式传感器,即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈,电流所产生的磁场进行补偿,从而使霍尔器件处于检测零磁通的工作状态。 磁平衡式电流传感器的具体工作过程为:当主回路有一电流通过时,在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上,所产生的信号输出用于驱动相应的功率管并使其导通,从而获得一个补偿电流Is.这一电流再通过多匝绕组产生磁场,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场,使霍尔器件的输出逐渐减小.当与I H与匝数相乘与“原边电流与匝数相乘”所产生的磁场相等时, I H不再增加,这时的霍尔器件起指示零磁通的作用,此时可以通过I H来平衡.被测电流的任何变化都会破坏这一平衡.一旦磁场失去平衡,霍尔器件就有信号输出.经功率放大后,立即就有相应的电流I H流过次级绕组以对失衡的磁场进行补偿.从磁场失衡到再次平衡,所需的时间理论上不到1μs,这是一个动态平衡的过程。
工作原理主要是霍尔效应原理. 一、以零磁通闭环产品原理为例: 1、当原边导线经过电流传感器时，原边电流 IP 会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP 其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数； NP/NS—匝数比，一般取 NP=1。 电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般很小，只有 10~400mA。如果输出电流经过测量电阻 RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。 2、传感器供电电压 VA VA 指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。 3、测量范围 Ipmax 测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值 IPN。二、电流传感器主要特性参数1、标准额定值 IPN 和额定输出电流 ISN IPN 指电流传感器所能测试的标准额定值，用有效值表示（A.r.m.s），IPN 的大小与传感器产品的型号有关。ISN指电流传感器额定输出电流，一般为10~400mA，当然根据某些型号具体可能会有所不同。 2、偏移电流 ISO 偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。产品技术文档中提到的精度已考虑了偏移电流增加的影响。 3、线性度 线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。 4、温度漂移 偏移电流ISO是在25℃时计算出来的，当霍尔电极周边环境温度变化时，ISO会产生变化。因此，考虑偏移电流ISO的最大变化是很重要的，其中，IOT是指电流传感器性能表中的温度漂移值。5、过载电流传感器的过载能力是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电 流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
成绩评定： 传感器技术 课程设计 题目基于霍尔传感器的转速测量
摘要 转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ----------------- 1 3.1设计方法------------------------- 2 3.2设计步骤------------------------- 2 3.3设计原理分析--------------------- 16 四、课程设计小结与体会 ---------------- 16 五、参考文献------------------------- 16
一、设计目的 1.学习基本理论在实践中综合运用的初步禁言，掌握模拟电路的设计的基本方法，设计步骤，培养综合设计与实物调试能力。 2.学会霍尔传感器的设计方法和性能指标测试。 3.进一步了解霍尔传感器的组成框图和各个单元的工作原理以及相互之间的联系。 4.培养实践技能，提高分析和解决问题的能力。 5.提高自己对文献资料的搜索和信息处理能力。 二、设计任务与要求 2.1设计任务 1、查阅传感器有关方面的相关资料，了解此方面的发展状况。 2、掌握所用器件的特性。 3、采用合理的设计方案。 4、设计、实现该系统。 5、撰写设计报告。 2.2设计要求 1.掌握霍尔传感器的使用方法 2.熟悉使用单片机测量转速 三、设计步骤及原理分析 3.1设计方法 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化
现代检测技术论文 测控11-2班 范国霞 1105070202
绪论 现代技术关于速度的测量方法多种多样，其中包括线速度和角速度两个方面，速度和转速测量在工业农业、国防中有很多应用，如汽车、火车、轮船及飞机等行驶速度测量；发动机、柴油机、风力发电机等输出轴的转速测量等等。其中有微积分转换法，线速度与角速度转换方法，时间位移方法等等，下面我所介绍的是霍尔传感器对于速度的测量方法。霍尔式传感器是基于霍尔效应原理设计的传感器. 关键字：霍尔效应，霍尔传感器
霍尔传感器 霍尔传感器是基于霍尔效应的一种传感器。1879年美国物理学家霍尔首先在金属材料中发现了霍尔效应，但由于金属材料的霍尔效应太弱而没有得到应用，随着半导体技术的发展，开始用半导体材料制成霍尔元件，由于他的霍尔效应显著而得到了应用和发展。在了解霍尔传感器之前先了解一下什么是霍尔元件以及它的基本特性。 霍尔元件的结构很简单，它是由霍尔片、四根引线和壳体组成的，如图1所示。 图1 霍尔片是一块矩形半导体单晶薄片，引出四根引线：1、1ˊ两根引线加激励电压或电流，称激励电极；2、2ˊ引线为霍尔输出引线，称霍尔电极。霍尔元件的壳体是用非到此金属、陶瓷或环氧树脂封装的。在电路中，霍尔元件一般可用两种符号表示，如图1（b）所示。
霍尔元件的基本特性 （1）额定激励电流和最大允许激励电流当霍尔元件自身温度升高10℃所流过的激励电流成为额定激励电流。以元件允许最大温升为限定的激励电流称为最大允许激励电流。因霍尔电势随激励电流增加而线性增加，所以使用中希望选用尽可能大的激励电流，因而需要知道元件的最大允许激励电流。 （2）输入电阻和输出电阻激励电极间的电阻称为输入电阻。霍尔电极输出电势对电路外部来说相当于一个电压源，其电源内阻即为输出电阻。 （3）不等位电势及不等为电阻当霍尔元件的激励电流为I时，若元件所处位置磁感应强度为零，则它的霍尔电势应该为零，但实际不为零。这是测得的空载电势称为不等位电势。 （4）寄生直流电势再外加磁场为零、霍尔元件用交流激励时，霍尔电极输出除了交流不等位电势外，还有一直流电势，称为寄生直流电势。 （5）霍尔电势温度系数在一定磁感应强度和激励电流下温度每变化1℃时，霍尔电势变化的百分率称为霍尔电势温度系数。他同时也是霍尔系数的温度系数。
4.2.2霍尔传感器的测速电路设计 首先选定传感器，霍尔传感器具有灵敏、可靠、体积小巧、无触点、无磨损、使用寿命长、功耗低等优点，综合了电机转速测量系统的要求。 其次设计一个单片机小系统，利用单片机的定时器和中断系统对脉冲信号进行测量或计数。 再次实时测量显示并有报警功能，实时测量根据脉冲计数来实现转速测量的方法。要求霍尔传感器转速为0～5000r/min。 霍尔测速模块论证与选择 采用霍尔传感器；选型号为CHV-25P/10的霍尔传感器，其额定电压为10v,输出信号5v/25mA,电源为12~15v。体积大，价格一般为40~120元之间不等。性价比较高 计数器模块论证与选择 采用片内的计数器。其优点在于降低单片机系统的成本。每到一个脉冲将会产生一个T1的计数，在T0产生的100ms中断完成后，T1的中断溢出次数就是所需要计的脉冲数。特点在于：使用了内部的T1作为外部脉冲的计数器，并且，为了避免计数器的溢出，将T1的初值设为0。 显示模块论证与选择 采用LCD液晶显示器作为显示模块核心。LCD显示器工作原理简单，编程方便，节能环保。 报警模块论证与选择 采用蜂鸣器与发光二极管作为声光报警主要器件。该方案不论在硬件和焊接方面还是在编写软件方面都简单方便，而且成本低廉。 电源模块论证与选择 采用交流220V/50Hz电源转换为直流5V电源作为电源模块。 该方案实施简单，电路搭建方便，可作为单片机开发常备电源使用。 单片机模块论证与选择 选用P89C51的单片机速度极快、功耗低、体积小、资源丰富，有各种不同的规格，最快的达100MPS ，引脚还可编程确定功能 选用51系列的单片机，是因为51的架构十分典型。而且： 1.价格便宜； 2.开发手段便宜； 3.自己动手焊接相对容易。 转速测量方案论证
霍尔齿轮转速传感器的工作原理和优点 作者: 发布时间:2009-11-25 来源: 关键字:霍尔转速传感器 霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。霍尔转速传感器的主要组成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。 霍尔转速传感器的工作原理 霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。 霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。 霍尔转速传感器的测量方法 霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。 霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。 霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。 霍尔转速传感器的应用优势 霍尔转速传感器的应用优势主要有三个，一是霍尔转速传感器的输出信号不会受到转速值的影响，二是霍尔转速传感器的频率相应高，三是霍尔转速传感器对电磁波的抗干扰能力强，因此霍尔转速传感器多应用在控制系统的转速检测中。 同时，霍尔转速传感器的稳定性好，抗外界干扰能力强，如抗错误的干扰信号等，因此不易因环境的因素而产生误差。霍尔转速传感器的测量频率范围宽，
课程设计报告书
2.概述 2.1系统组成框图 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的A T89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示： 图1 系统框图 2.2系统工作原理 转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。
2.2.1霍尔传感器 霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器，其响应频率为100KHz ，额定电压为5-30（V ）、检测距离为10（mm ）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V ，直流电源要有足够的滤波电容，测量极性为N 极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm 处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2.2.2转速测量原理 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、b 、d 。若在垂直于薄片平面（沿厚度 d ）方向施加外磁场B ，在沿l 方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：qVB f = 式中：f —洛仑磁力， q —载流子电荷， V —载流子运动速度， B —磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， d —元件厚度，B —磁感应强度， I —控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) H K 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和 单位控制电流下输出霍尔电动势的大小。应注意，当电磁感应强度B 反向时，霍尔电动势也反向。图2为霍耳元件的原理结构图。
第八章霍尔传感器 课题：霍尔传感器的原理及应用课时安排：2 课次编号：12 教材分析 难点：开关型霍尔集成电路的特性 重点：霍尔传感器的应用 教学目的和要求1、了解霍尔传感器的工作原理； 2、了解霍尔集成电路的分类； 3、掌握线性型和开关型霍尔集成电路的特性； 4、掌握霍尔传感器的应用。 采用教学方法和实施步骤：讲授、课堂互动、分析教具：各种霍尔元 件、霍尔传感器 各教学环节和内容 演示1： 将小型蜂鸣器的负极接到霍尔接近开关的OC门输出 端，正极接V cc端。在没有磁铁靠近时，OC门截止，蜂鸣 器不响。 当磁铁靠近到一定距离（例如3mm）时，OC门导通， 蜂鸣器响。将磁铁逐渐远离霍尔接近开关到一定距离（例 如5mm）时，OC门再次截止，蜂鸣器停响。 演示2： 将一根导线穿过10A霍尔电流传感器的铁芯，通入0.1~1A电流，观察霍尔IC的输出电压的变化，基本与输入电流成正比。 从以上演示，引入第一节霍尔效应、霍尔元件的工作原理。 第一节霍尔元件的工作原理及特性 一、工作原理 金属或半导体薄片置于磁感应强度为B的磁场中，磁场方向垂直于薄片，当有电流I流过薄片时，在垂直于电流和磁场的方向上将产生电动势E H，这种现象称为霍尔效应（Hall Effect），该电动势称为霍尔电动势（Hall EMF），上述半导体薄片称为霍尔元件（Hall Element）。用霍尔元件做成的传感器称为霍尔传感器（Hall Transducer）。
图8-1霍尔元件示意图 a）霍尔效应原理图b）薄膜型霍尔元件结构示意图c）图形符号d）外形霍尔属于四端元件： 其中一对（即a、b端）称为激励电流端，另外一对（即c、d端）称为霍尔电动势输出端，c、d端一般应处于侧面的中点。 由实验可知，流入激励电流端的电流I越大、作用在薄片上的磁场强度B越强，霍尔电动势也就越高。霍尔电动势E H可用下式表示 E H=K H IB（8-1）式中K H——霍尔元件的灵敏度。 若磁感应强度B不垂直于霍尔元件，而是与其法线成某一角度θ时，实际上作用于霍尔元件上的有效磁感应强度是其法线方向（与薄片垂直的方向）的分量，即B cosθ，这时的霍尔电动势为 E H=K H IB cosθ（8-2） 从式（8-2）可知，霍尔电动势与输入电流I、磁感应强度B成正比，且当B的方向改变时，霍尔电动势的方向也随之改变。如果所施加的磁场为交变磁场，则霍尔电动势为同频率的交变电动势。 目前常用的霍尔元件材料是N型硅，霍尔元件的壳体可用塑料、环氧树脂等制造。 二、主要特性参数 （1）输入电阻R i恒流源作为激励源的原因：霍尔元件两激励电流端的直流电阻称为输入电阻。它的数值从几十欧到几百欧，视不同型号的元件而定。温度升高，输入电阻变小，从而使输入电流I ab变大，最终引起霍尔电动势变大。使用恒流源可以稳定霍尔原件的激励电流。 （2）最大激励电流I m激励电流增大，霍尔元件的功耗增大，元件的温度升高，从而引起霍尔电动势的温漂增大，因此每种型号的元件均规定了相应的最大激励电流，它的数值从几毫安至十几毫安。 提问：霍尔原件的最大激励电流I m为宜。 A．0mA B．±0.1 mA C．±10mA D．100mA （4）最大磁感应强度B m磁感应强度超过B m时，霍尔电动势的非线性误差将明显增大，B m的数值一般小于零点几特斯拉。 提问：为保证测量精度，图8-3中的线性霍尔IC的磁感应强度不宜超过为宜。 A．0T B．±0.10T C．±0.15T D．±100Gs
