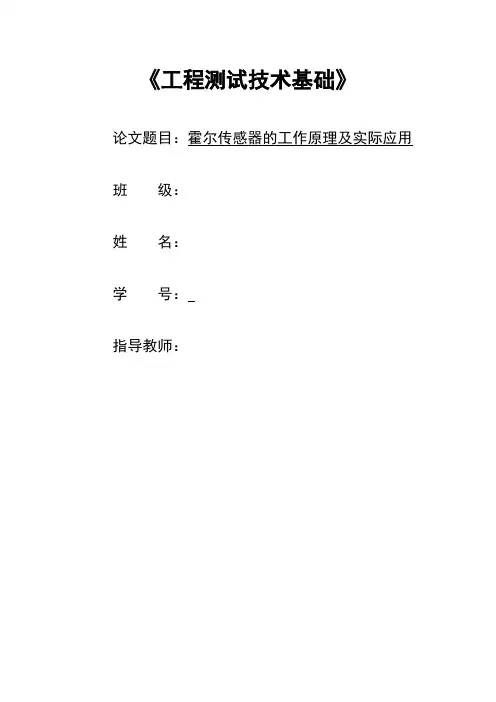

《工程测试技术基础》
论文题目：霍尔传感器的工作原理及实际应用班级：
姓名：
学号：
指导教师：
霍尔传感器的工作原理及实际运用
谭振超
摘要：霍尔器件是一种磁传感器。用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔器件以霍尔效应为其工作基础。霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm 级）。取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
关键词：霍尔器件；霍尔效应；检测；补偿；
1霍尔传感器的工作原理
按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。前者输出模拟量，后者输出数字量。按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
霍尔线性电路, 它由霍尔元件、差分放大器和射极跟随器组成。其输出电压和加在霍尔元件上的磁感强度B 成比例，它的功能框图和输出特性示于图2 和图3。
图 2 霍尔线性电路的功能框图
图 3 霍尔线性电路UGN3501 的磁电转换特性曲线差动霍尔电路(双霍尔电路)，它的霍尔电压发生器由一对相距2.5mm 的霍尔元件组成，其功能框图见图6。
图 6 差动霍尔电路的工作原理图
使用时在电路背面放置一块永久磁体，当用铁磁材料制成的齿轮从电路附近转过时，一对霍尔片上产生的霍尔电压相位相反，经差分放大后，使器件灵敏度大为提高。用这种电路制成的汽车齿轮传感器具有极优的性能。
霍尔开关电路又称霍尔数字电路，由稳压器、霍尔片、差分放大器，斯密特触发器和输出级组成。由霍尔效应原理可知, 当霍尔片处于磁场中, 并在垂直于磁场的方向上通以电流时, 霍尔片上与电流和磁场垂直的方向上将会有霍尔电势差V H= K B I输出. 当通过霍尔片的电流恒定不变时, 改变磁场的大小, 可以改变霍尔电势差V H.开关型霍尔传感器由稳压器A、硅霍尔片B、差分放大器C、
施密特触发器D和OC门输出E 五部分组成, 如图1 所示. 从输入端1 输入电压VCC, 经稳压器A 稳压后加在硅霍尔片B的两端, 以提供恒定不变的工作电流. 在垂直于霍尔片的感应面方向施加磁场, 产生霍尔电势差V H,该V H信号经差分放大器C放大后送至施密特触发器 D 整形. 当磁场达到“工作点”( 即Bop) 时, 触发器D 输出高电压( 相对于地电位) , 使三极管E导通, 输出端V o输出低电位,此状态称为“开”.
图1开关型霍尔传感器构成
当施加的磁场达到“释放点”( 即Brp) 时, 触发器 D 输出低电压, 使三极管E截止, 输出端V o 输出高电位, 此状态称为“关”.这样 2 次高低电位变换, 使霍尔传感器完成了1 次开关动作. 如图 2 所示. Bop- B rp称为磁滞.在此差值内, 输出电位Vo保持高电位或低电位不变, 因而输出稳定可靠.
图2开关型霍尔传感器输出电压与外加磁感应强度关系
2 霍尔传感器测量的物理量及应用范围
霍尔元件可以测量磁物理量及电量，还可以通过转换测量其他非电量。
霍尔元件在工程技术上的应用相当广泛，如测量技术、无线电技术、计算机技术及自动控制技术等。具体的应用产品有高斯计在、霍尔逻盘、大电流计、功率计、调制器、位移传感器、微波功率计、频率倍增器、回转器、乘法器、磁带或磁鼓读出器以及霍尔马达等。
3 开关型霍尔传感器的工程实现
开关型霍尔传感器的设计方案很多, 这里提供一种工程上实用的实施方案.
3. 1元件的选择与确定
硅霍尔片灵敏度K = 21. 7mV/ ( mA·T ) ,工作电流的范围为0～10mA, 本文将工作电流定为4mA.选用的磁钢是直径为D-= 11. 812m m,厚度为h-= 3. 806mm 的钕铁硼.选用的施密特触发器为CD40106( 六反相器) . 当电源电压为VCC= 15V 时, 触发器正触发的阈值电压为8. 3V, 负触发的阈值电压为5. 2V( 实测) .
初步选定霍尔开关的“工作点”为Bop=70mT ,此时磁钢与霍尔片的距离为r =4. 2m m. 根据霍尔效应原理, 当Bop= 70mT 时,霍尔电势差为VH= 6. 1mV. 若要使D 触发器输出转换为高电平, 它的输入要大于8. 3V,要将V H放大 1 360 倍以上. 由此增益推出, 若要使 D 触发器输出转换为低电平, 它的输入要小于5. 2V, 对应的VH 小于 3. 8mV, “释放点”为B rp= 44mT ,此时磁钢与霍尔片的距离为r =5. 4m m.硅霍尔片提供的差模直流信号V H放大后要用单端方式输出, 虽然它的差模信号只有几m V, 但是共模噪声可高达几V, 且差模信号的放大倍数要求上千倍之高, 因此放大器减小输入漂移、噪声的能力和抑制共模信号的能力等因素对总的精度至关重要. 考虑到上述这些特点, 若采用单级放大, 一个微小的扰动都会使输出达到饱和, 而且单级放大倍数过大容易引起线路自激振荡, 同时降低频带宽度. 通过对多种方案的试验、比较, 我们认为应该采用多级放大, 本实验中采用的 2 级放大的高输入阻抗差分放大器效果最好.所设计的开关型霍尔传感器的电路如图3所示, 其中: A1～A4 运算放大器全部采用±15V电源.3. 2差分放大器的设计3. 2. 1输入电阻仅使用 2 个放大器的高输入阻抗放大电路如图 3 中的虚线框( 1) 部分, 它是 2 个同相放大器的简单串联组合, 差动输入信号从 2 个放大器的同相端送入, 从而获得很高的输入电阻. 根据运算放大器的理论知识, 由图 3 不难看出, 差动输入电阻几乎就是2个运算放大器的共模输入电阻之和. 当A1, A2 的共模输入电阻rC相等时, 本电路的差动输入电阻可表示为r id≈2rC ( 1)共模输入电阻为r iC ≈12rC ( 2)
3.2差分放大电路的增益
图3开关型霍尔传感器电路图
设V P = 0,图3中的A2是同相比例运算放大器, 它的输出电压为
(3)
A1 是双端输入比例运算放大器, 它的输出电压为
因为在实际应用中, 输入端除了差动输入电压VH外, 还有共模输入电压V iC, 因此输入端的信号可以表示为
把( 5) 式代入( 4) 式整理后得
为了使共模增益为零, 显然, 电路的外部回路电阻应按下式匹配
(7)
可选择R 5= R 6, R 4= R7, R2= R3.这样理想的差分放大电路增益为
在实验过程中发现, 各类差动放大电路都有零位输出, 且很难通过运放本身调零, 这就影响了实验的准确性. 因此为第1级放大电路设计了外部调零线路, 如图 3 的虚线框( 2) 部分.在进行外部调零时, Vi1, V i2均为零. 当电位计P1的中点滑到A 点时, 有
滑到B点时, 有
设计要求R 8= R10, R9= R11,则V B = - V A .这样电位计P1上的电压V P可在V B与V A之间调节. 当输入V i1, V i2为零时, 通过调节P 1,使得V o1= 0.甚至如果只要求输入为零时, 使V o4= 0也可以达到.
电路中运放采用的是双电源制, 这样, 对钕铁硼的极性不做要求时, 对应的差动放大器的输出就可以为正或负. 因此, 第 2 级放大采用的是绝对值电路, 如图3 的虚线框( 3) 部分, 设计要求R 12= R 13= R14= 2R 16= R .当V o1> 0时,D2导通, 有这样, 无论钕铁硼的N 极还是S 极与霍尔片相对, 第 2 级运放均输出正电压, 以便控制D触发器和OC门的正常工作. 其增益为A 2=R /17R.
4结果与分析
通过选配电阻, 再经过外部调零, 使得第1级的放大倍数为A 1= 342,第2 级的放大倍数为A 2= 4,总的放大倍数为A = A 1*A 2= 1 368.在不同外部条件下进行测量, 其稳定性高, 与理论值符合性好, 输出的高、低电位转换点可靠, 稳定。
该设计线路的优越性在于:
1) 由2 个运放组成的差动放大电路的精度高, 且与由3 个运放组成的差动放大电路相比,性价比较好;
2) 可靠的外部调零线路保证了输出的准确性;
3) 绝对值放大电路使得测量时不需要进行磁极判断.通过本实验的设计与完成, 使学生进一步了解了物理原理在其他领域的应用, 同时也看到将理论应用到工程实践中去, 还需要具备很多其他学科的知识, 还需要在工程实践中不断总结经验.
5某一霍尔传感器技术指标及参考价格、生产厂家
M18-HR-10K霍尔传感器
价格92元
上海新创电气厂
技术参数：
1.工作电压：5---24VDC
2.消耗电流：≤25mA
3.动作距离：≤3mm
4.输出方式：PNP
5..输出信号：脉冲信号
6.负载电流：≤200mA
7.响应频率：≤10KHz
8.信号线：三线制
9.引线长度：1米
10.环境温度：-15℃-75℃
11.外形：圆柱形
12.安装方式：螺丝安装
13.外形规格：M18*70
14.外壳材料：镍铜合金
15.防护等级：IP67
16.接线图：
17.信号图示:
6霍尔传感器的优缺点及改进措施
优点：1、灵敏度较高，2、体积很小，便于制成特殊规格的探头，例如只有零点几毫米厚的磁场强度仪
缺点及改进措施：1、互换性差，信号随温度变化，非线性输出，最好用单
片机进行非线性和温度校正。
2、使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度（故使用时要先接通电源和测量端M），发生这种情况时，要先进行退磁处理。其方法是次边电路不加电源，而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。
3、霍尔传感器都具有较强的抗外磁场干扰能力，但是，为了获得较高的测量准确度，当有较强的磁场干扰时，要采取适当的措施来解决。通常方法有：调整模块方向，使外磁场对模块的影响最小；在模块上加罩一个抗磁场的金属屏蔽罩
参考文献:[ 1] 何希才. 传感器及其应用电路[ M ] . 北京: 电子工业出
版社, 2001. 100～108.[ 2] 焦丽凤. 集成开关型霍尔传感器在测量物体转动惯量中的应用[J]. 实验室探索与研究, 2000( 5) :57.[ 3] 焦丽凤. 用集成开关型霍尔传感器测定弹簧的劲度系数[ J] . 物理实验, 2000, 20(11): 45～46.[ 4] 荣格W G . 集成运算放大器应用手册[ M ] . 张熠中, 姚朝亮译. 北京: 世界图书出版公司, 1990.
