管控平台的功能要求
综合管廊监控系统其实是监控和报警系统一个融合的系统，整个系统具有着高度的管理性，与此同时，各个子系统之间技术体系各不相同，她们采用的建设标准同样也是不一样的，在建设的过程当中需要考虑环境以及设备的监控，同时，也要满足相关需求，要兼顾灾难事故预警。做好安全防范措施，能够对图像进行全程监控，同时也需要满足报警和门禁等配套集成的联动，消除各类信息孤岛问题。
针对综合管廊监控内部的一些管理特性，要以整个软件为平台核心进行建设，整个综合管廊监控体系必须要具备高科技运行的软件，通过对整个监控和报警系统的建设，将三维地理信息和环境信息以及安全防范信息同视频图像进行融合，同时要融入多种其他的信息，建立统一的资源数据库，保证能够在不同的时间段内调出资源数据库，并能够结合历史数据库来进行有效的分析和预测，满足大数据的空间积累，全面进行融合。
与此同时，综合管廊监控平台应该覆盖所有的综合管廊信息领域，通过分布式方式对所有数据进行实时管理，能够有效地实现系统空间的需求，同时也能够高效集成和扩容，为用户提供高效的平台产品，满足各种不同的需求。
通过分布式实时数据，搭载系统架构等各类信息服务，以及消息总线和服务总线，提供全面的信息交换设置，与此同时，能全面实现系统安全高效的平稳运行，保证各类信息系统的融合，实现从综合管廊监控体系底层到上层的全面调配，满足现场控制到生产调度以及信息化的综合管理。
管控平台的内容
一、环境与设备监控系统
环境与设备监控系统的功能是实现对综合管廊全域内环境和设备的参数和状态实施全程监控，将实时监控信息通过多功能基站准确、及时地传输到监控中心的统一管理信息平台，
便于值班人员及时发现现场环境和设备问题，排除故障以及对警情的及时处理，保证管廊正常运行。
1.系统组成
环境与设备监控系统主要由智能传感器（环境监控、设备监控）、多功能基站和智能LED显示器等设备组成。
2.环境监控
根据规范要求，沿管廊纵长每隔200米应设置人员逃生安全孔、投料口、通风口、防火门和人员进出口各一个。
通过在每个防火分区内出入口和通风口处安装气体（O2、CH4、H2S）、温度、湿度、烟雾、水位、水浸等监测传感器，可实现与风机、水泵的自动化控制与对接，检测信号就近送附属设备监控系统现场控制单元，并通过以太网送到监控中心计算机。在监控中心控制室显示屏上，以数字形式显示每个防火分区的氧气百分比含量和温度/湿度。
3.设备监控
对布置在每个防火分区内的排水泵、照明、风机、风道阀门、红外入侵报警装置、环境温度/湿度/氧检测仪表等仪表和设备进行数据采集，监测集水井内液位上限报警信号，通过相应的多功能基站向统一信息管理平台传送，多功能基站同时并接受监控中心的命令，实现远程控制风机的开停及相应防火分区内照明设备总开关的分合。
二、安全防范系统
1.系统简介
安全防范系统的功能是实现对综合管廊全域内人员的全程监控，将实时视频信息和电子巡查信息通过多功能基站及时、准确地传输到监控中心，便于值班人员及时发现现场问题，排除故障以及对警情的及时处理，保证管廊正常运行。
2.系统组成
安全防范系统主要包含视频监控系统、门禁系统、防入侵系统和可视化巡检系统（电子巡查管理系统）四部分。
三、视频监控系统
1.监控组网方法
要打破信息孤岛的局面，复杂异构方式的视频监控系统需要解决产品兼容与多个系统的相互集成，以及平台网络接入和资源开发方式等问题。
视频监控系统结构由前段部分、信号传输部分、中央控制显示部分、数字图像检索回放部分以及数据存储、IP承载网。前段系统采用点位设计；信号传输系统设计内容主要分传输方式和传输管道两部分；中央控制显示部分的设计采用数字化监控中心管理系统；数字图像检索回放部分以加大容量模块化矩阵切换设备作为核心设备，以数模结合方式，实现对快球的远程控制、权限管理，并采用外置储存方式进行集中式数据存储。
系统通过系统前端监控点网络摄像机采集图像信息，系统主机处理后在相连的监视器上反映监控场景。综合管廊每200米为一段防火分区，每段防火分区设置1台多功能基站，在每段防火分区内设置3台网络摄像机（区段出入口）：检测卸料口1台、防火门的两边各1台，监测任何进入防火分区内的人员情况。所有的视频监控画面都可以通过智能安全管控平台控制、显示，实现全范围监控，并且可在监视器上切换显示各防火分区的监控画面。
同时，系统采用EPON技术组建汇聚网络，在网络汇聚机房部署OLT，铺设光纤到监控前端，在光纤线路上部署分光器，灵活接入各前端控制点。前端视频编码器通过ONU接入光纤，实现“树形分叉”式的前端接入，可有效节约光纤资源，减少建设成本，后期扩容也更为方便。
2.监控项目
（1）各专业管线监控
①电力电缆状态监测：高压电缆护层接地环流、电缆运行电流监测，高压电缆接头温度监测，超限或异常状况自动告警。历史曲线、柱状图展示、电缆健康状态分析，保证电缆安全运行。
②给水管网漏水、流量监测。
③燃气管网漏气监测。
（2）管廊环境监控
①有毒有害气体监测。管廊内一氧化碳、硫化氢、甲烷及空气含氧量的远程监测，并通过现场的LED屏实时显示相应区域的气体含量，超标时实现与风机的联动控制。
②管廊内温湿度实时监控
③积水深度监测。管廊内积水井水位监测，水泵联动控制。
④超标报警。管廊环境参数超标自动报警，在监控平台的图形展示界面上闪烁显示，并可以通过语音、短信方式自动通知值班人员。
⑤管廊内供电设施监控。
（3）人员安全管理
①远程井盖开启。管廊出入口安装电控井盖/电控锁，监控中心、电话语音、短信开启井盖/电控锁。
②非法入侵报警。管廊井盖/出入口非法开启告警，监控中心对井盖/出入口的异常状况发出视听告警，集中监控平台的图形界面上闪烁显示，并通过语音、短信方式自动通知值班人员。
③人员定位。对出入地下管廊的人员进行授权管理，只有经授权的人员在授权时间内可进入综合管廊，并采用人员定位系统实现对进入管廊内的人员进行位置定位及人员轨迹跟踪，实时掌握管廊内人员的实际位置，既方便运维单位对进入人员的管理，又有效的保障进入人员的人身安全。
④应急电话。在管廊内建设通信系统，设置固定电话，实现管廊内与监控中心之间的应急通信。
⑤公共广播。在管廊内设置公共广播，紧急情况下，通知管廊内人员安全疏散。
（4）视频监控
①出入口监控。在管廊井盖/出入口安装摄像机，实现与井盖/出入口监控系统的联动，摄像机在井盖/出入口开启时自动启动LED灯并传送视频信号。
②重要设备监控。在管廊内主要设备处安装摄像机，实时监视现场设备的状况。
③视频侦测。视频监控系统除了具备数字化摄像监控系统自身的视频采集、存储、报警、联动等基本功能外，还具备图像分析处理能力，对于进入禁区的非法闯入行为自动报警。四、门禁系统
智能门禁系统由读卡器、控制器、电锁和智能LED显示器组成。在管廊出入口设置智能门禁控制系统，门禁处设置智能LED显示器。当巡查人员在闸门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间；当使用者离开所控房间时，在门内触按放行开关，控制器驱动打开电锁放行，并记录出门时间。
智能LED显示器实时显示管廊内环境信息，为巡检、维修人员出、入管廊情况提供安全确认数据记录，能够有效防止未经许可人员进入。
系统采用全IP通信设计，配备先进的工业级处理系统，具有系统自动修复、自我健康管理和线路质量容错设计等特点，让出入管理更安全和更稳定。
五、防入侵系统
在投料口及机械通风口安装红外防入侵探头，一旦有非法入侵，数据经过系统自动识别、判断后通过多功能基站传送给报警控制装置，监控中心模拟显示屏上会显示出入侵的区段及进出人数，并及时记录入侵的时间、地点，同时通过报警设备发出报警信号。
因为红外防入侵系统对监测区域内的照明没有任何特殊要求，甚至在完全黑暗的环境下基站也能正常工作。
六、可视化巡检系统（电子巡查管理系统）
可视化巡检系统由多功能能基站（WI-FI）、便携式巡检仪和无线定位标等设备组成。
可视化巡检系统是一种基于物联网的巡检系统，它将视频监控技术与电子巡检技术有机结合起来，既保证了现场巡检工作有效进行，又充分利用现有的成熟网络，使移动监控成为可能。
便携式巡检仪实时传输沿路巡检画面、巡检员对设备的检查画面、设备的运行画面到控制中心，图像清晰、位置信息精准、视频数据可备份、存储，由此实现现场巡检与移动视频监控的有效管理。
可视化巡检系统可以对重点部位巡检情况进行全程录像，并定时传输到监控中心，实现监控无死角。安全值班长、各级领导可以随时监察现场巡检人员的工作情况，以便及时、直接地掌握各部门、人员、设备的运行情况，及时对发生的情况做出反应，同时又有效提高了巡检人员的责任心。
七、通信系统
1.系统简介
通信系统的功能是实现管理、巡检和施工人员的通信联络，管廊配备各区间工作人员之间、现场工作人员与监控中心之间保持信息通畅，确保前端巡检人员信息及时上报，监控中心命令及时下达。
2.系统组成
通信系统主要由广播对讲基站、WIFI无线手机和语音调度服务器等设备组成。
3.系统功能
博深智能广播系统是一套基于物联网的纯数字化音频对讲、广播系统。
在物理结构上与标准IP网络完全融合，不仅真正实现基于TCP/IP网络的数字化音频的对讲、广播、直播、点播，并借助TCP/IP网络的优势，突破了传统模拟广播系统的内容局限、空间局限和功能局限等。
智能对讲、广播系统不仅能够完全取代固定式电话和传统的模拟音频广播系统功能，更有传统模拟广播所没有的自主交互式功能：
（1）用户可以在总控室内用IP话机或WIFI话机拨打广播基站的分机号码对单个广播基站进行通话；也可以通过调度系统来对一组广播终端进行广播呼叫。
（2）在广播基站上支持一键对讲功能，可以设置呼叫组或分机号码，当出现紧急事件时候，用户可以按下相应的功能键，呼叫事件相关人员。
（3）广播基站也可以被看作是一个IP话机，数字键盘是选配的，用户如果接有数字键盘可以通过数字键盘来拨打对方的分机号码进行通话。
（4）广播基站支持后备电源供电，在没有IP PBX 的情况下，支持脱网通信，支持进行广播呼叫。
（5）支持WIFI AP功能，提供WIFI无线信号的接入。
八、预警与报警系统
1.系统简介
预警与报警系统的功能是实现对综合管廊的全程监测，系统将预警和报警信息通过多功能基站及时、准确地传输到监控中心，实现灾情预警、报警、处理及疏散，同时通过广播系统，向综合管廊内的工作人员广播，使他们及时撤离现场，保证人身安全等功能。
2.系统组成
预警与报警系统由火灾报警系统和可燃气体探测报警系统两部分组成。
九、火灾报警系统
火灾报警系统主要由智能传感器、分布式测温光纤、多功能监测基站和智能广播基站等设备组成。
在每段防火分区内设置智能烟感探测器、分布式测温光纤、手动报警按钮、火灾电话、多功能广播基站和声光报警器等设备。烟感探测器设置间距为10m，手动报警按钮设置在卸料口、两边的防火门处。基站与基站之间采用可插拔光纤连接。
光纤测温主机连接多条线性测温光缆，测温光缆主要监测管廊内电力电缆的温度是否在正常的范围内运行，对于管廊内110kv的电力电缆，每根配置一条测温光缆监测其温度的变化；对于10kv的电力电缆，每层桥架上敷设如正弦波般走向的测温光缆。该系统温度监测精度为1℃，可任意设置多级温度报警值，光纤测温主机可提供一组继电器输出报警信号。
在监控中心设置火灾报警屏，通过总线回路巡检、接收、显示每个报警点的工作情况。当火灾发生时，启动整个管廊内声光讯响器。?
十、可燃气体探测报警系统
可燃气体探测报警系统主要由智能传感器、分布式测温光纤、多功能监测基站和智能广播基站等设备组成。
为使系统有效工作，在每段防火分区内设置智能天然气探测器、手动报警按钮、报警电话、多功能广播基站和声光报警器等设备。天然气探测器设置间距为10m；手动报警按钮设置在卸料口、两边的防火门处。基站与基站之间采用可插拔光纤连接，可实现无线采集数据信息，并对设备进行无线远程控制。
监控中心可按需设定天然气报警浓度的上限值（小于其爆炸下限值的20%），天然气探测器接入多功能监测基站，当天然气管道舱天然气浓度超过报警浓度设定上限值时，由多功能监测基站启动天然气舱事故段分区及其相邻分区的事故通风设备，且紧急切断浓度设定的上限值要小于其爆炸下限值的25%，并通过可燃气体报警系统解决燃气泄漏或危险气体累积带来的爆炸隐患，确保燃气管廊设施正常、稳定运行。
十一、联动功能
1.消防联动：
探测器发出检测信号，报警装置联动视频系统，跳出该防区的视频画面，确认报警。
2.联动排烟/气系统：
每段防火分区设置有排风及排烟/气系统，正常时用于排风。当确认探测到火灾/可燃气体时，监控中心可通过多功能基站传输指令实现远程启动风机排烟/气。
3.联动电源：
灾情探测信息确认后，监控中心可通过多功能基站进行指令传输以切断非消防电源。
4.联动广播系统：
灾情探测信息确认后，监控中心启动广播切换模块进行灾情信息广播，特别针对灾情确认区、相邻分区进行广播疏散。
5.联动电话系统：
监控中心可启动专用模块与任一广播基站通话；现场任一广播基站或电话通过监控中心确认后实现与调度主机通话录音。
十二、地理信息系统
1.系统简介
地理信息系统的功能是实现对综合管廊人员、设备和巡检车辆的位置坐标数据的采集、存储、管理、分析和表达，将信息通过多功能基站及时、准确地传输到监控中心，实现对通风线路、避灾路线、监测设备、巡检人机坐标等信息的GIS浏览。
2.系统功能
地理信息系统基于“一张图”模式展示地下管廊和内部各专业管线基础数据管理、图档管理、管线拓扑维护、数据离线维护、维修与改造管理、基础数据共享等功能信息，能为监控与报警系统提供简洁、美观、统一、友好的人机交互界面，具有视觉冲击力；指令简单、准确、无异议，能直观展现“五系统、一平台/中心”信息。
同时，系统具有丰富的地图展示效果，同时支持二维、三维地图的在线展示、流畅切换，支持旋转、缩放、平移等基本操作，且具有统一坐标系，为监控人员与决策人员提供准确的地理信息，确保信息统一可视，同时在应急救援时提供有效的安全分析链。
十三、统一管理信息平台
1.系统简介
统一管理信息平台的功能是实现对大数据的综合分析和交互，将信息通过多功能基站及时、准确地传输到监控中心，以GIS模式实现位置坐标的可视化追踪。
2.系统集成
由于统一管理信息平台依靠多个不同功能的系统，为了有效消除各系统间的信息孤岛，我们从门户集成、应用集成、通信集成、数据集成、安全集成和管理集成六个方面构建一个全局SOA架构和多系统集成互联网的数字化、网络化、集成化和智能化的统一管理信息平台。
（1）门户集成。实现环境与设备监控系统、安全防范系统、通信系统、预警与报警系统、地理信息系统及其它所有系统在统一门户上的集成化统一管理。
（2）应用集成。基于网络架构、以电子地图为导航的综合集成管控平台，实现集成系统之间的信息交换和共享，并对集成信息进行综合应用。
（3）通信集成。集成平台通过建立起一套统一的信息体系，利用先进的XML语言，在各个前端采集设备与平台之间按照统一的标准接口，通过消息服务进行信息交换和控制信息交换。
（4）数据集成。通过对多系统数据采集和分析，可以实现系统之间的关联和统计，并可以输出不同的报表。
（5）安全集成。建立统一的权限管理体系，以密码技术为基础，在网络环境中实现统一用户管理、身份认证及单点登录、统一授权管理、安全审计与责任认定、统一门户管理功能等，为各系统提供完善的安全支撑。
（6）管理集成。通过统一的管理平台实现对五大系统的管理，包括对设备和软件的注册、配置、维护和更新。
3.系统特点
（1）通过数据采集系统及实时数据库对各系统的数据进行采集和保存。
以采集整理后的各生产自动化及管理系统数据信息为基础，建立不同层面面向现场的运营指挥调度平台，实时监测管廊运营现场状况，实现通风、人机、工作面等多种安全运营分析模型。
同时，整合各类数据，为各级各类管理、技术、监控人员、单位提供分析、决策的支持。主要包括综合监测、运营调度、安全管理、数据分析等功能。
（2）综合管廊统一的权限管理模块。
开发统一的权限管理模块，包含角色划分、权限分配等功能，将综合管廊各系统权限无缝的集成在一起，实现统一的权限分配。通过综合调度分析平台，不同的人员就有不同的配置和权限，根据他们的权限进入系统后功能界面也不一样。
（3）灵活的配置模块。
包含个性化设置、软件扩展功能配置、功能模块配置等多种灵活配置，实现无需修改程序就能灵活的配置需要的功能，增加的功能模块会在左边的菜单栏体现出来。
（4）监控数据的采集、归类、长期存储。
对于运营中涉及到的环境、指标、故障、时间等对于监管、运营有价值的数据，都将作长期的存储。
同时，应实现以下功能：实时预警及报警功能、基础手工数据的录入、系统间的联动功能、系统数据在线监视无缝集成、视频的无缝集成等。
（5）综合数据监测
系统能够将巡检工作面、管廊供电、通风、供排水、设备等工作情况与监控信息在大屏幕上显示，实现集中监控，同时，上级单位指挥调度中心可以调阅管廊监控的相应信息。
该模块要求将各系统单位的监测系统（环境监控、人员定位、语音通信、工业电视等）进行综合集成，同时实现各监控系统之间的数据融合，在此基础上，提供各类联动报警、联动提示、综合监测等。
（6）系统可通过GIS管理综合管廊数据信息，
可实现通风线路、避灾路线、监测设备、巡检人机坐标等GIS浏览。
管控平台组织架构
地下管廊综合监控系统的系统框由监控中心、管委会监控室、现场检测及控制三部分组成。监控中心是整个监控系统的核心，它联系、协调、控制和管理各子系统的工作。管委会监控室设置LCD大屏幕，用于监控综合管廊内的实时情况。现场检测及控制部分主要由接入层交换机、网络摄像头、现场区域控制器ACU等组成。其中ACU负责采集管廊内的检测信号，并对根据信号对管廊内设备进行控制。综合管廊监控系统主要由上位监控软件平台、监控主干网、各子系统等组成。组网具体如下图所示：
管控平台的设计依据GB 50838-2015《城市综合管廊工程技术规范》
GB 50289-98《城市综合管线规划规范》 ?
GB 50028《城镇燃气设计规范》
GB 50052《供配电系统设计规范》
GB 50058《爆炸危险环境电力装置设计规范》
GB 50093《自动化仪表工程施工及质量验收规范》
GB50116《火灾自动报警系统设计规范》
GB50140《建筑灭火器配置设计规范》
GB50166《火灾自动报警系统施工及验收规范》
GB50174《电子信息系统机房设计规范》
GB50208《地下防水工程质量验收规范》
GB50243《通风与空调工程施工质量验收规范》
Gb50268《给水排水管道工程及验收规范》
管控平台的工作流程
管控平台的设备选型
一、管廊属于地下空间，湿气能够通过各种方式渗透到管廊内，空气流通也会带来湿气。特别是在南方地区，雨水较多的季节，空气相对湿度本身就能够达到90%以上，即便不断开启换气扇，管廊内仍然湿气很重，甚至会形成凝露。
湿度过大会有腐蚀危害。在相对湿度大于40%之后，钢铁便缓慢开始腐蚀。当达到60%之后，钢铁会进入一个迅速腐蚀的状态。据统计，全球有四分之一以上的工业制造不良品与潮湿的危害有关。对于电子工业，潮湿的危害已经成为影响产品质量的主要因素之一。集成电路、电容器、焊锡、PCB、晶体等均会受到潮湿的危害。
湿度过大时，霉菌也会破坏物质的物理和机械指标。霉菌的发生霉菌种类异常繁多，它们包括真菌门中的子囊菌纲、藻状菌纲、不完全菌纲等，其中，对工业材料有侵袭作用的有四万余种。环境相对湿度大于60%霉菌即可生长，大于RH65%时，生长加快，湿度达RH80-95%时，是霉菌的高发环境，长期如此，对于工业设备的腐蚀不可小觑。
当前大多数监控系统使用的主要设备，如ACU箱内的PLC、网络交换机等，主要适用在干燥的环境下，而且几乎没有防凝露的产品，防护等级是达不到管廊要求的。《城市综合管廊工程技术规范》GB50838-2015规定：综合管廊内监控与报警设备防护等级不宜低于IP65。如果要达到国标要求的IP65，便要将设备安置在防护箱内。但防护箱也存在一定问题，防护箱会影响设备散热，同时IP65的防护箱很难完全隔绝气态水进入，长此以往，很难保证防护箱内设备的稳定了。因此，电气设备本身的防护能力，更决定了今后运行的稳定性。因此在设备选型的时候，不能太倚重防护箱，更应当注重设备本身的防护能力，最好设备本身（主要指ACU设备，包含PLC、交换机等）可以做到IP65甚至更高等级。
二、高压电缆是综合管廊最重要的入廊管线之一，随之而来的是强烈的电磁干扰。国家电网标准Q／GDW 540.1-2010《变电设备在线监测装置检验规范》，4.8规定了电磁兼容性能试验要求。过强的电磁干扰会造成设备故障，设备对电磁干扰的承受能力尤为重要。因此在管廊内应考虑设备的电磁兼容能力，选用通过高等级EMC兼容性测试认证的产品。
在综合管廊监控领域，目前一般的做法是拿普通工业应用场景的电气产品组合起来，或者其他应用场景的产品简单移植过来，能基本满足国标的规定，但要保持长期在管廊内部稳定运行，则要打一个问号了。以后期运维的角度考虑，以管廊实地应用环境出发，应当尤为注重以上两方面，选择合适的产品，来作为综合管廊运维的得力工具。
IT运维监控管理平台 建设方案 XXXXXXX
目录 第1章概述 (4) 1.1 建设背景 (4) 1.2 建设目标 (4) 1.3 建设思路 (5) 第2章系统总体设计 (6) 2.1 总体架构 (6) 2.2 设计原则 (7) 2.3 运维管理体系架构设计 (8) 2.3.1 系统总体架构设计 (8) 2.3.2 监控采集层 (9) 2.3.3 数据处理层 (9) 2.3.4 运行展现层 (9) 2.4 系统技术路线 (10) 2.4.1 采用Java语言开发 (10) 2.4.2 采用J2EE框架 (11) 2.4.3 采用WebService进行数据互连互通 (11) 2.4.4 数据库技术 (13) 2.4.5 性能控制 (14) 2.4.6 开发、运行环境 (14) 2.5 应用接口总体设计 (14) 2.5.1 系统内部集成接口 (14) 2.5.2 与基础运维管理工具的集成接口 (15) 2.5.3 与ITSM系统的集成接口 (15) 2.5.4 与相关外部系统的统一身份认证与单点登录接口 (15) 2.6 系统安全设计及部署 (16) 2.6.1 输入检验 (16) 2.6.2 GET请求和Cookie中的敏感数据 (16)
2.6.3 防通过嵌入标记实现的攻击 (16) 2.6.4 防口令猜测功能 (17) 2.6.5 页面和字段级的权限控制 (17) 2.6.6 系统安全架构 (17) 第3章系统功能设计 (18) 3.1 动环监控 (18) 3.1.1 配电柜监测 (18) 3.1.2 配电开关及电流监控 (18) 3.1.3 发电机监控 (19) 3.1.4 ATS监测 (19) 3.1.5 STS监测 (19) 3.1.6 UPS监控子系统 (20) 3.2 统一门户子系统 (20) 3.2.1 信息主管领导内容展示 (21) 3.2.2 运维人员内容展现 (21) 3.2.3 一般用户内容展现 (22) 3.3 IT运行监控子系统 (22) 3.3.1 基础平台功能 (22) 3.3.2 网络设备管理 (24) 3.3.3 服务器监控管理 (27) 3.3.4 存储监控管理 (30) 3.3.5 数据库监控管理 (30) 3.3.6 中间件监控管理 (31) 3.3.7 web与应用监控管理 (32) 3.3.8 虚拟化监控管理 (33) 3.3.9 IP地址管理管理 (34) 3.3.10 信息点管理 (35) 3.3.11 告警监控管理与转发处理 (36) 3.3.12 综合监控管理 (37)
综合管沟(管廊)安全管理实施方案 综合管廊均设置在地下,埋深约3-6米,平均尺寸3*3米,每隔约260米设置一个防火分区,每一分区内设置检查人孔,通风口、投料口、集水坑等构筑物,以便分区独立运行,分区用防火墙隔离。 公司目前接管（含介入）40多公里,核心区域约25公里,规划东区域及南部区域约xx公里,核心区域建设三个分控站,管廊内设备基本安装就绪,分控站预计xx年投入运行,自动监控设施能够运行,减少巡检人员在沟内巡检频率与次数。 综合管廊属地下工程,危险性较大,一旦发生事故,巡检人员逃生等困难, 公司根据外出考察、总结经验、综合论证,在管廊安全管理上,常抓不懈,把人员安全放在第一位,制定安全管理实施方案： 一、设立安全管理组织机构 成立管廊安全管理机构与领导小组。 组长：*** 副组长：*** 成员：********* 二、配备足够劳保防护用品 1、巡检员每人配备安全帽、防滑鞋、强光手电、手套、口罩、护目镜、安全带等； 2、电工专门作业的工作鞋；
3、有害气体检测仪； 三、班前安全会、定点、定人、定区域、定时间 班前安全会,对管廊危险部位等全面分析,认知,确定后,方可上班作业。 对每个巡检小组确定巡检路线与区域,保证定时、定点、定区域,规定时间段通话,确定人员安全； 四、制定巡检方案 管廊巡检我们要求,必须两人同时入沟作业,严谨独自行动,这样能够发现问题相互照应,采取相应措施,保证人员安全； 辨识管廊危险源,根据危险源制定相应措施。 五、制定一系列制度 1、巡回检查制度 2、巡检操作规程流程图 3、安全操作规程 4、入管廊作业管理规定 5、缺陷报告制度 6、工作票、操作票制度 7、管廊突发事故应急救援预案 8、综合管廊应急联动方案 9、安全培训与教育制度 六、施工管理 严格按照入管廊作业管理规定、工作票操作票制度等,任何出入管廊
景德镇市地下综合管廊PPP项目 安全生产治理方法 景德镇铁城地下综合管廊投资有限公司
二〇一七年七月
前言 安全生产是关系到公民生命安全和财产安全、国家财产安全和社会稳定祥和的大事，是建设和谐社会的需要。党和政府历来十分重视安全生产，“以人为本”、重视人的生命，为此颁布了《中华人民共和国安全生产法》、《建设工程安全生产治理条例》等一系列法律、法规和规章制度，目的是为了建立完善的安全生产治理体系，明确安全生产治理主题的责任、权利、义务，规范安全生产治理行为，规范生产单位和从业人员的安全行为，使安全生产治理法制化、规范化、制度化。 为了加强施工安全生产治理，便于了解和掌握景德镇地下综合管廊建设的差不多情况，特编制本《安全生产治理方法》。我们要切实做到把安全生产放到第一位，严格遵守国家、各级交通主管部门的各项规章制度，力争做到安全生产“零事故”，把景德镇地下综合管廊建设成为安全、优质、和谐的项目。 本方法依据《中华人民共和国安全生产法》，《安全生产许可证条例》，《危险化学品安全治理条例》，《生产安全事故报告和调查处理条例》，《建设工程安全生产治理条例》相关法律法规编制。
目录 第一篇安全生产治理方法----------------------------- 4 1.1 总则----------------------------------------- 4 1.1.1 工程概况------------------------------- 4 1.1.2 安全生产治理的方针--------------------- 4 1.1.3 安全生产的目标------------------------- 5 1.1.4工程安全防范重点： --------------------- 5 1.1.5安全工作目标和内容： ------------------- 5 1.1.6 工程建设过程及安全治理----------------- 7 1.2 施工安全治理要求----------------------------- 8 1.3安全生产治理网络图 -------------------------- 11 1.4安全生产治理机构与职责 ---------------------- 11 1.5安全制度------------------------------------ 15 1.5.1 建立安全例会、安全检查制度----------- 15 1.5.2 建立危险源台账和安全治理台帐--------- 16 1.5.3 建立安全生产经费治理制度------------- 18 1.5.4 安全事故治理制度--------------------- 19 1.5.5 安全技术交底制度--------------------- 20
苏州工业园区市政综合管廊 运维管理办法 第一条为规范苏州工业园区市政综合管廊维护管理，确保管廊安全有序运营，特制定本办法。 第二条本办法所称的市政综合管廊（以下简称“管廊”），是指设置于地下、用于容纳市政管线及其附属设备的建筑物。 市政管线主要包括给水管道、电力电缆、通信电缆、供热管道、供冷管道等；附属设施包括用于维护管廊正常运行的照明、通风、排水、消防、监控系统等。 第三条园区城市管理局是管廊运维的行政监督主管部门，负责对建成管廊的验收接管和运维监管工作。 第四条园区城市管理局委托中新苏州工业园区市政物业管理有限公司（以下简称“园区市政物业”）对建成移交的管廊行使管理职责。主要职责为： （一）负责对建成管廊设施设备进行普查、登记； （二）负责制定管廊养护标准和要求，并通过市场公开招标方式确定管廊管养承包单位，按照养护标准和要求对管养承包单位进行日常管理、考核和指导。对管养承包单位的管养工作进行不定期巡视检查，每周检查不少于三次，发现问题责令及时整改，确保设施设备安全正常运行，并根据巡视
情况填写《园区市政物业管廊日常维护考核评分表》，考核结果作为结算养护经费和评价服务质量的依据； （三）对管线迁入（出）进行前期方案初审及后期施工验收； （四）制定管廊应急预案，落实应急设备、物资、人员等，并定期组织管养承包单位和管线权属单位进行应急预案演练； （五）协调管廊内管线权属单位的相关工作。 第五条管养承包单位负责管廊日常养护工作。主要职责为： （一）根据管养要求配备机电、消防、维修电工等专业技术人员并持证上岗； （二）建立安全生产责任制，执行安全巡查制度，做好安全保障工作； （三）做好管廊附属设施的维护检修工作，保持管廊环境整洁、设施设备状态良好； （四）规范管理，建立值班、巡视、维护、维修等管理制度； （五）管廊内发生险情无法处理时，及时启动相应的应急预案； （六）配合业主定期进行应急演练； （七）协助管线权属单位施工、巡查和维修。
市级地下综合管廊施工安全管理制度 题要 一、安全管理目标及安全管理网络 （一）安全管理目标 （二）安全管理网络和措施 二、安全管理制度 （一）安全生产责任制 1.建设单位安全生产责任制 2.技术部门安全生产责任制 3.安全员安全生产责任制 4.项目设备材料管理人员安全生产责任制 （二）施工现场安全生产管理制度 （三）特种作业人员管理制度 （四）施工现场消防安全责任制
市级地下综合管廊施工安全管理制度 一、安全管理目标及安全管理网络 （一）安全管理目标 保证安全生产，确保无重大伤亡事故的发生，轻伤率控制在1.5‰以下。 （二）安全管理网络和措施 根据谁负责生产谁负责安全的原则，建立由管廊建设单位主要负责，各管线单位联合负责的安全管理机制，制订并落实《地下综合管廊安全管理应急预案》。 二、安全管理制度 （一）安全生产责任制 为确保地下综合管廊工程施工过程中的安全，减少轻伤事故，杜绝发生重大事故，建立健全各级安全生产责任制，切实分解、落实安全生产责任制。明确各级人员在安全生产方面的职责，并认真严格执行，确保综合管廊工程实现安全生产目标。 1.建设单位安全生产责任制 （1）对项目工程安全生产负总责，认真贯彻执行劳动保护和安全生产方针、Z策、法令、法规和规章制度，并定期向市住建部门报告安全生产和组织实施情况。 （2）建立健全各级管理人员的安全责任和制度、安全文明生产体系，定期监督安全检查，对职工进行安全及遵章守纪教育。 第1 页共6 页
（3）定期研究解决安全生产中的问题，督促做好本职工作，总结和推广安全生产中的先进科学的管理经验。 （4）组织企业定期和不定期的安全生产检查，及时解决施工中的安全生产问题。 （5）开展重大伤亡事故的调查分析，提出处理意见和改进措施，并监督实施。 2.技术部门安全生产责任制 （1）对施工生产中的有关安全问题负责技术指导，监督检查责任。 （2）以“安全第一、预防为主”的方针编制、审批施工组织设计、施工方案、施工工艺使用安全措施渗入各项工序中，负责解决施工中的疑难问题，从技术措施上保证安全生产。 （3）对施工工艺、材料、技术、设备、施工方法要制定相应的安全措施和安全操作规程。 3.安全员安全生产责任制 （1）项目安全员是生产一线的安全生产监督检查员。 （2）监督检查管廊施工安全、文明生产。 （3）配合管廊建设单位开展安全生产的宣传教育工作，协助开展安全检查，并做好安全资料管理工作。 （4）监督检查并及时发现生产中的不安全隐患，立即提出改进意见和措施，并督促落实整改。 （5）与管廊建设单位共同做好新进场工人安全技术培训和 第2 页共6 页
一、概述 随着我国城镇化建设水平的不断提高，住建部近期提出了加大力度抓紧建设综合管廊的要求和意见（详见2015年8月10号国务院办公厅公布的“关于推进城市地下综合管廊建设的指导意见”）。GB50838-2015《城市综合管廊工程技术规范》的公布亦为综合管廊建设及全国首批地下综合管廊试点城市项目的启动提供了有利支撑。随着综合管廊建设的逐步推进，综合管廊投入实施后所产生的管理运营维护问题亦成为了综合管廊建设及运营单位的焦点，以下“城市地下综合管廊运维管理系统”将为权属单位提供针对该问题的有效解决方案。 “城市地下综合管廊运维管理系统”基于GIS的可视化综合集成平台，是城市综合管廊核心应用系统的重要组成部分，该系统能够及时对管廊内环境及各种主管线运行的数据进行显示、分析、更新、维护、统计，为地下综合管廊内环境情况、各种主管线的运行情况提供准确的运维信息，为管廊的动态管理提供数据依据。 二、系统架构系统通过部署实时数据库产品，实现地下综合管廊内各类管道及其附属设施的智能视频监控、数据实时监测、报警与定位等功能，为地下综合管廊的安全运行、应急处置提供先进的管理手段。 系统将所有需采集数据上传至监控中心，通过软件接口获实时数据。实现管道分段控制，一旦发生泄漏，及时发出声光报警，启动决策人员和管理人员应急预案，第一时间远程自动/手动控制分段控制泄漏管段，关断相关阀门，最大程度减少各类损失。 1）城市地下综合管廊管理系统总体结构
系统基于GIS空间可视化综合集成平台和数据库管理系统，实现对地下综合管廊及各种综合管线的管理，其总体结构图如下： 2）．地下综合管廊管理系统数据库 该数据库包含了地下综合管廊图形数据及属性数据、各种主管线图形数据及属性数据、地下综合管廊及综合管线运行管理数据、自动控制及采样数据、政府及各专业公司相关管理数据。 三、主/支管廊管理子系统功能简述 1）快速检索定位：根据主/支管廊名称、专业图名称、道路名称等完成检索定位。 2）管廊查询：可对任意位置的主/支管廊进行属性查询、条件组合查询、图形到属性和属性到图形的查询等。 3）专业图纸调用：系统具有地下综合管廊图库，可根据需求显示建筑图，如地形图、平面图、纵剖面图、立面图等，并能够将建筑图与图库中的其他图形数据叠加处理显示。 4）图形和报表输出：系统可以制作各种表报及绘制直方图或饼图。四、地下综合管廊安全防范及报警子系统功能简述 1）闭路电视监控系统：在地下综合管廊的各专业主管廊重要位置进行实时监测。 2）门禁系统：在地下综合管廊各出入口及主要设备机房的门禁管理。 3）出入口监控系统：对地下综合管廊的各出入口及检修口进行实时监测，监控各种非法入侵。 4）天燃气/有毒气体浓度报警。
IT可视化综合运维管理解决方案 SmartView产品 技术白皮书V1.61 目录
一、导论 1.1. 产品背景 IT行业技术突飞猛进地发展，设备集成度不断提高，使各种网络设备之间的界限逐渐模糊，主设备、传输系统、支撑系统之间相互融合，互相渗透，已经逐步向一体化的解决方案迈进。 首先，机房内由设施数量众多，特别是当企业存在分支机构，由于分布范围广，机房内走线将非常复杂，尤其是老机房，如何理清楚设备与设备、设备与系统的拓扑关系，通常是机房维护人员的最为头疼的难题。 其次，对于办公区域，存在大量固定资产、移动办公类设备，这些设备资产的管理常常具有移动性，且各种人为情况较多。办公区域工位与网络也有一定的对应关系，如何找出工位与设备资产、工位与网络端口的对应关系，将能够很大程度上提升并规范企业的IT水平。 此外，当设备出现故障的时候，在相同类型的设备中，如何能快速定位出故障设备，如何真实的通过系统反应出设备环境及周边情况；如何通过系统以往解决过程和系统知识库，提供可参考的解决思路，将能够显着提高运维的自动化程度。 因此，有必要建立一套“集中监控、集中维护、集中管理”的监控系统，实现对企业IT资产实现远程集中监控，实时动态呈现设备告警信息及设备参数；快速定位出故障设备，使维护和管理从人工被动看守的方式向计算机集中控制和管理的模式转变；通过标准的ITIL流程提升企业IT服务效率。 3D仿真是企业IT数字化管理信息化建设的一个重要的组成部分，全三维可视化资源管理与运维监控平台，形象化的虚拟场景和真实数据相结合，通过3维场景能显着增强机房查看与监控，企业办公区域监控，提高设备、设施、资产与流程的直观可视性、可管理型，真正提高企业IT运维管理的效率，让IT真正服务于企业运营。 神州数码针对以上问题推出一套基于生产实景的全3D可视化IT资源管理与运维监控管理平台，形象化的虚拟场景和真实数据相结合，用户在显示屏幕前即可查看到机房中的所有设备，对于日常维护人员对设备的运行监控管理，资产审核人员对设备的盘点
【最新整理，下载后即可编辑】 长子县地下综合管廊 入廊管理制度 一、总则 为规范管廊运营维护期间外来人员出入管廊的管理，维护管廊良好的运行秩序，防止人身和设备的等事故的发生，根据管廊运行实际情况，特制定本制度。 该制度规定了进出综合管廊及其监控中心所需的手续、钥匙的管理，旨在加强综合管廊各系统的管理，确保设备安全运行。 二、适用范围 本规定适用于所有进入管廊的外来人员的管理。 本制度所指的外来人员包括：外来施工人员、参观人员等非项目公司在职人员。 三、实施细则 外来施工人员： 1、外来施工人员进入综合管廊内进行施工、专业维护前，须按规定办理《入廊施工申请表》，如果需要动火作业，需向安全监督部办理动火证。 2、根据外来施工人员的实际情况，对不符合综合管廊安全要求的管线单位的申请，将不予办理。 3、申请通过后，需将《入廊施工申请表》交于值班人员，施工单位负责人需要填写《施工安全责任书》并接受相关安全教育，并
在《综合管廊出入登记表》上签字后，领取“临时出入证”，由运营维护人员带领入廊施工。在施工过程中，要注意监护。 4、外来施工人员只允许进入施工地点，不准进入与施工无关的其他场所。 5、严格执行钥匙登记制度，原则上钥匙不外借。 6、外来施工人员在综合管廊内进行施工、维护等工作时，应做好防火等安全保护措施。如运营维护人员发现施工存在安全隐患，有权要求各管线单位停工整改，对发生安全事故的，上报上级部门进行处罚。 7、各管线单位应做好对本单位及其它单位的成品和半成品保护，造成其他单位损失的，由事故造成者承担全部责任，包括经济损失、法律责任、安全责任及由此产生的后果。 8、各申请单位如在综合管廊内涉及焊接等动火工作，申请单位应申请办理施工动火证，经批准后方可在指定区域和时间进行动火作业。 9、施工完毕后，由运营维护部会同施工单位对施工地段进行检查，检查内容包括施工垃圾的清理，对成品和半成品的保护，所安装（整改）的设备设施是否符合综合管廊的有关要求等。 10、检查完毕符合要求后，在《综合管廊出入登记表》上签字 后可以离场，需将“临时出入证”，返还管廊中心。 11、进行抢修工作或紧急事故时，外来施工单位或相关人员可 直接向管廊中心直接沟通，手续可在抢修或应急情况处理完成后补
min 海康威视iVMS-9300综合监控与运维管理平台 用户操作手册 杭州海康威视系统技术有限公司 2016.3
目录 目录 (1) 第1章前言 (5) 1.1编写目的 (5) 1.2术语和缩写 (5) 第2章平台概述 (6) 2.1环境要求 (6) 2.1.1运行硬件环境 (6) 2.1.2运行软件环境 (6) 2.2用户登录 (7) 第3章运维概况 (7) 3.1视频概况 (11) 3.1.1视频概况 (11) 3.1.2一键运维 (13) 3.2卡口概况 (14) 3.2.1过车统计 (15) 3.2.2资源信息 (15) 3.2.3服务器信息 (15) 3.2.4最新异常信息 (16) 第4章巡检中心 (16) 4.1运行监测 (17) 4.1.1监控点视频 (17) 4.1.1.1 监控点明细查看 (17) 4.1.1.2 视频预览 (18) 4.1.1.3 工单上报 (19) 4.1.1.4 视频质量诊断图片查看 (20) 4.1.1.5 图像重巡 (21) 4.1.1.6 查询导出 (21) 4.1.2录像 (22) 4.1.2.1 录像详情查看 (23) 4.1.2.2 巡检一次 (24) 4.1.2.3 工单上报 (24) 4.1.2.4 查询导出 (25) 4.1.3卡口 (26) 4.1.3.1 卡口信息 (26) 4.1.3.2 异常信息 (28) 4.1.4编码资源 (29) 4.1.4.1 设备详情查看 (30) 4.1.4.2 工单上报 (31) 4.1.4.3 查询导出 (31) 4.1.5解码资源 (32) 4.1.5.1 解码资源详情查看 (33) 4.1.5.2 工单上报 (33)
城市地下综合管廊工程安全生产管理监理工作主要内容 1、审查施工单位的资质与安全生产许可证 审查施土单位及分包单位的资质、安全生产许可证，企业负责人的安全生产考核合格证，项目负责人的建造师证及人员持证上岗情况、安全生产考核合格证，专职安全管理人员的安全生产考核合格证及上岗证是否与《建筑施工企业安全生产管理机构及专职安全生产管理人员配备办法》相符。 2、审核总承包单位和分包单位的安全生产协议情况 项目监理机构在工程项日确定总包单位和分包单位后，审核总包单位和分包单位是否签署安全生产协议。总包单位和分包单位尚未签署安全生产协议的，需在开工前签署协议。项目监理机构应审查安全生产协议权利和义务划分的合理性。 3、核查施工单位的安全生产保证体系 1)审查施工单位安全牛产的组织保证体系，检查施下单位是否设置相应的安全管理机构.各岗位人员职责是否明确。 2)审查施工单位是否具备完善的安全生产管理制度，施工单位的安全生产管理制度应包括安全生产责任制度、安个生产许可制度、安全技术措施计划管理制度、安全施工技术交底制度、安全生产检查制度、特种作业人员持证上岗制度、安全生产教育培训制度、机械设备(包括租赁设备)管理制度、专项施工方案专家论证制度、消防安全管理制度、应急救援预案管理制度、生产安全事故报告和调查处理制度、安全生产费用管理制度、工伤和意外伤害保险制度等。 （3）审查施工单位是否具备完整‘从技术交底、施工过程，
验收全过程)的安个生产管理流程。 (4)审查施工单位编制的施工组织设计/专项施工方案 1)审查专项施工方案是否由施工单位项目经理组织编制并签字同意、是否经施工单位技术负责人审核批准。 2)由总监理工程师组织有关专业监理丁程师对施工组织设计/专项施工方案设计分专业进行审查并签署审查意见;由总监理工程师审核后并签署审核意见报建设单位。 3)对于重大或特殊下程的专项施工方案应报监理单位技术负责人审核;并由总监理工程师汇总签认批复施工单位 4)对超过一定规模的危险性较大的分部分项工程，施工单位组织专家对专项施工方案进行论证。 5)施工组织设计/专项施二方案必须经施工单位技术负责人、项目总监理工程师鉴字后，方可组织实施。 6)审查施工组织设计/专项施工方案的安全技术措施，可从以下方面进行审查： ①施工单位编制的地下管线保护措施方案是否符合强制性标准要求。 ②基坑支护与降水、土方方开挖与边坡防护、模板、起重吊装、脚手架等分部分项工程的专项施工方案是否符合强制性标准要求。 ③施工现场临时用电施工组织设计或者安全用电技术措施和电气防火措施是否符合方案的制订是否符合强制性要求强制性标准要求。 ○4冬雨期等季节性施工措施是否符合强制性标准要求。○5施工总平面布置图是否符合安全生产的要求，办公宿舍、食运、道路等临时设置以及排水、防火措施是否符合强

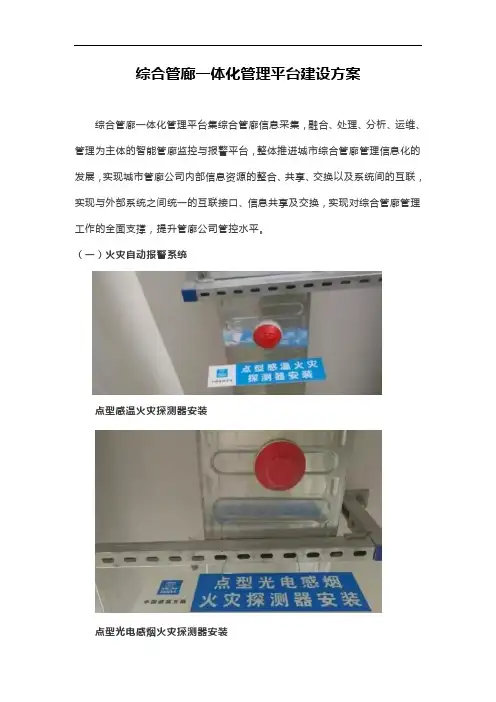

综合管廊一体化管理平台建设方案 综合管廊一体化管理平台集综合管廊信息采集，融合、处理、分析、运维、管理为主体的智能管廊监控与报警平台，整体推进城市综合管廊管理信息化的发展，实现城市管廊公司内部信息资源的整合、共享、交换以及系统间的互联，实现与外部系统之间统一的互联接口、信息共享及交换，实现对综合管廊管理工作的全面支撑，提升管廊公司管控水平。 （一）火灾自动报警系统 点型感温火灾探测器安装 点型光电感烟火灾探测器安装
燃气舱线性光纤感温探测器安装 10KV及以上电缆感温光纤敷设
火灾声光报警器安装 手动火灾报警按钮安装 说明：火灾自动报警系统是对综合管廊防火分区内的消防通风设备、消防泵设备、非消防电源设备等防火分区设备，进行系统的、全面的、有效的火灾情况的监控及管理；采集、处理火灾报警信息，进行历史资料档案。并能在火灾事故状态下，更好地协调防火分区设备的运行，充分发挥各种设备有的作用，保证管廊的安全。 触发装置-点型火灾探测器：感烟探测器（顶部设置间距为<13.4m）、感温探测器（顶部设置间距为<8m），距离灯具水平净距>0.5m,触发装置-线型火灾探测器：线性光纤感温探测器(顶部设置一条），每根10KV及以上电缆敷设一根触发装置-手动报警按钮：手动报警按钮（沿侧墙布置水平间距小于60m,距地1.4m)并设置消防对讲电话插孔火灾报警装置（在火灾报警系统中发出区别于环境声、光的火灾
报警信号）:声光报警器（沿侧墙布置水平间距小于60m,距地1.8以上m)火灾自动报警系统（干线、支线含电力电缆的舱室应设置自动报警系统）-探测火灾早期特征、发出火灾报警信号，为人员疏散，防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统。 （二）、环境监控系统
校园网综合运维管理平台 一、系统简要描述 ●系统名称：DTSM校园网综合运维管理平台 ●开发单位：广州市点易资讯科技有限公司 ●版本号： ●开发模式：定制开发 ●系统架构：B/S 结构 ●开发平台： ●数量： 1套 ●报价: 人民币33万元 ●功能及用途简要描述 DTSM校园网综合运维管理平台是为校园网用户提供网络自助服务和网络服务运维流程管理的专业平台，整合校园网系统运行环境、网络、服务器与业务应用等的分割管理，实现对IT系统的集中、统一、全面流程管理；平台系统设计遵循 FCAPS、eTOM、ITIL等国际服务管理标准和规范，达到技术、功能、服务三方面的有机整合，能实现IT 服务支持过程的标准化、流程化、规范化，提高故障应急处理能力，提升系统运维的管理效率和服务水平。 该平台主要功能包括服务台、流程管理、设备监控管理等，实现校园网用户入网流程管理、网络服务流程管理、网络资源管理，平台能够与收费系统和认证系统对接并实现数据交互。 二、模块功能描述 1、网络服务流程管理模块 提供用户网络自助报障、Duty值班事件受理、故障流程管理（包括资源 配置库管理、流程跟踪、服务质量管理等）、服务统计、回访等功能； （1）用户网络自助报障
用户通过自助平台故障报修，可查询报障记录和故障处理进度。（2）Duty值班事件受理 Duty值班受理电话报障和网上报障，并在运维管理平台上建立（或确认）事件工单。 （3）运维流程管理 具体实现流程为： 服务台通过网路和电话受理建立工单； 一线人员通过系统接单和处理，处理包括事件成功处理之后的申请关闭，或申请二线支持，或不能处理的申请撤单。 二线人员可以受理一线（或项目经理）转交的工单或则直接从服务台接单处理，成功处理可以申请关闭，或则回退给一线工程师等； 服务台人员可以根据处理情况进行回访，并给予意见； 项目经理根据一线、二线的处理情况和回访情况，决定事件的关闭或则回退等相关处理。 在这期间，涉及到服务台、事件管理、问题管理、变更和发布管理、服务水平管理、知识库和方案库管理； ●服务台 ●建立运维团队与用户之间的单一联系点，统一受理用户的咨询、服 务请求、故障报修、流程跟踪、投诉等情况，并通过底层监控系统 主动预警网络故障，通过事件管理流程及时处理，及时跟踪和通报 处理进展，借助知识库和方案库，解决大部分常规事件。同时，也 包括集中监控平台、电子值班管理、统一实时展现IT运行状况。 ●事件管理 ●事件管理流程是事件驱动的日常流程。服务台接收到的事件主要包 括故障和服务请求。事件管理负责事件的调查、诊断、修复，其主 要目标是尽可能快地解决故障，以恢复受影响的业务。 ●问题管理 ●主动的问题管理主要是进行各个系统的巡检、分析和建议。被动的 问题管理主要是分析各个系统的故障，定义问题，并提出可能变更
文件编号：DHTHX-03受控状态：受控 XXX地下综合管廊 风险分级管控和隐患排查治理双体系文件 北京XX咨询有限公司 2019年9月16日
目录 第一部分风险分级管控体系 (6) 第1章安全生产风险分级管控体系作业指导书 (7) 1.1 分级管控目的 (7) 1.2 分级管控的依据 (7) 1.2.1 法律法规及相关规范 (7) 1.2.2 企业安全生产资料 (8) 1.3 分级管控的内容及范围 (8) 1.4 名词解释 (8) 1.4.1 风险 (8) 1.4.2 可接受风险 (9) 1.4.3 重大风险 (9) 1.4.4 危险源 (9) 1.4.5 风险点 (9) 1.4.6 危险源辨识 (10) 1.4.7 风险评价 (10) 1.4.8 风险分级 (10) 1.4.9 风险分级管控 (10) 1.4.10 风险控制措施 (10) 1.4.11 风险信息 (10) 1.4.12 风险分级管控清单 (10) 1.5 管廊概况 (10) 1.6 职责 (10) 1.6.1 总经理职责 (10) 1.6.2 企业安全生产分管负责人 (11) 1.6.3 生产管理部门（公司办公室） (11) 1.6.4 各分部分项班组 (11) 1.7 工作程序和内容 (12) 1.7.1 工作程序 (12) 1.7.2 准备阶段 (12) 1.7.3 制定风险判定准则 (13) 1.7.4 风险点确定 (15) 1.7.5 危险源辨识 (16) 1.7.6 风险评价 (18) 1.7.7 风险控制措施 (21) 1.7.8 风险分级管控 (23) 1.8 文件管理 (24) 1.9 绩效考核 (24) 1.9.1 成果 (24) 1.9.2 效果 (25) 1.9.3 绩效考核 (25) 1.10 持续改进 (25) 1.10.1 评审 (25) 1.10.2 更新 (25)
xxxx运维综合管理平台 操作手册V1.0 xxxx（天津）科技有限公司
变更记录
目录 1.平台介绍 (4) 1.概述 (4) 2.平台架构 (4) 2.1展示层 (5) 2.2功能层 (7) 2.3技术层 (8) 2.4外部接口层 (8) 1.xxxx运维综合管理平台软件功能 (9) 2.1服务台 (9) 2.2自助服务中心 (10) 2.3配置管理模块 (11) 2.4事件管理模块 (13) 2.5问题管理模块 (17) 2.6变更管理模块 (19) 2.7服务管理模块 (22)
1.平台介绍 1.概述 xxxx运维综合管理平台是为了业务需要进行开发，适用于IT服务的日常运维管理。它基于ITSS最佳实践，适应符合ITSS最佳实践的流程，同时它又很灵活，可以适应一般的IT服务管理流程。 xxxx运维综合管理平台的功能包括： ?记录IT配置项（如服务器、应用程序、网络设备、虚拟机、联系人、位置、VLAN 等）及其各个配置项之间的关联关系； ?管理事件、用户请求和变更审批与执行等； ?归档IT服务及与外部供应商的合约，包括SLA（服务级别协议）； ?手动或脚本方式导出所有信息； ?批量导入或同步/联调所有来自外部平台的数据； xxxx运维综合管理平台基于Apache/IIS、MySQL和PHP，它可以在任何支持这些程序的操作平台上运行，如Windows、Linux（Debian、Ubuntu和Redhat）、Solaris和MacOS X等。此外，由于平台是基于B/S架构的应用程序，不需要在用户电脑上部署任何客户端，只需要一个简单的Web浏览器（IE 8+、Firefox 3.5+、Chrome或Safari 5+）即可使用。 2.平台架构 平台架构如下图所示:
编号：SY-AQ-06750 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 综合管廊安全管理实施方案Implementation plan of safety management for utility tunnel
综合管廊安全管理实施方案 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 综合管廊均设置在地下，埋深约3-6米，平均尺寸3*3米，每隔约260米设置一个防火分区，每一分区内设置检查人孔，通风口、投料口、集水坑等构筑物，以便分区独立运行，分区用防火墙隔离。 公司目前接管（含介入）40多公里，核心区域约25公里，规划东区域及南部区域约15公里，核心区域建设三个分控站，管廊内设备基本安装就绪，分控站预计14年投入运行，自动监控设施能够运行，减少巡检人员在沟内巡检频率与次数。 综合管廊属地下工程，危险性较大，一旦发生事故，巡检人员逃生等困难，公司根据外出考察、总结经验、综合论证，在管廊安全管理上，常抓不懈，把人员安全放在第一位，制定安全管理实施方案： 一、设立安全管理组织机构 成立管廊安全管理机构与领导小组。
组长：*** 副组长：*** 成员：********* 二、配备足够劳保防护用品 1、巡检员每人配备安全帽、防滑鞋、强光手电、手套、口罩、护目镜、安全带等； 2、电工专门作业的工作鞋； 3、有害气体检测仪； 三、班前安全会、定点、定人、定区域、定时间 班前安全会，对管廊危险部位等全面分析，认知，确定后，方可上班作业。 对每个巡检小组确定巡检路线与区域，保证定时、定点、定区域，规定时间段通话，确定人员安全； 四、制定巡检方案 管廊巡检我们要求，必须两人同时入沟作业，严谨独自行动，这样能够发现问题相互照应，采取相应措施，保证人员安全；
综合管廊智能监控报警与运维管理系统设计 发表时间：2019-11-08T15:39:19.527Z 来源：《基层建设》2019年第22期作者：孙彦伟 [导读] 摘要：近年来，地下综合管廊已成为建设现代化“绿色城市”、“智慧城市”的重要环节。 通号万全信号设备有限公司北京 100096 摘要：近年来，地下综合管廊已成为建设现代化“绿色城市”、“智慧城市”的重要环节。在综合管廊运营过程中，由于管廊位于地下呈封闭性，不确定因素较多，受工程地质和水文条件影响较大，且内部管线种类多、密度较高、口部设计复杂、维修费用高等，传统的人工运营管理常出现安全隐患多、检修不及时等问题，因此借助BIM、物联网等信息化技术构建城市地下综合管廊智能互联运营监控系统，对实现管廊运营安全智能预警，及时排除运营风险，提升运营管理效率意义重大。 关键词：地下综合管廊；管理；运营监控系统 由于城市地下综合管廊是半封闭区域、空间狭长、潮湿、自然通风不良，在施工过程中特别是机电安装阶段，焊接烟气量多、粉尘多、湿度大，施工作业环境恶劣。秉承人文关怀、绿色施工、智慧施工的理念，为持续推动综合管廊领域技术进步和科技创新，不断探索城市综合管廊施工技术的研究与应用，从智能方向对“监控报警与运维管理系统”展开设计，为密闭空间的安全施工操作和职工人身安全提供了保障，填补了国内空白。 1综合管廊运营监控系统的需求分析 为实现综合管廊运营过程中的信息融合与安全监控预警，需分析综合管廊建设安全监控系统的需求。 （1）服务对象。根据管廊运营单位管理需求，建立智能监控系统，实现状态监控、事故预防与控制优化等。 （2）功能要求。综合管廊智能互联监控系统应以信息系统为核心，通过传感器采集管廊运营数据，并通过互联网的运程操作、计算及通信等，将数字化信息与管廊环境、设备、安全等运营实体关联，实现传感器、智能控制面板、通信系统和终端接收系统的互联互通，最终达到管廊自我感知、自我诊断、自我控制及自我优化的智能化运营管理体系，更好地服务于运营单位。 （3）数据需求。为确保监控状态的及时、准确、有效，须在廊体内部安装不同功能的传感器进行数据的收集，并能及时传送到监控系统进行分析、预警，从而实现动态智能监测。数据主要包括基础数据和监控数据，前者为管廊内部的结构、设备、管线等基础数据，后者为廊体内设置的各传感器所监测、采集、分析的数据。 （4）非功能性需求。在管廊运营阶段，系统在信息搜集、分析、处理，安全隐患排查及风险预警执行过程中，硬件和软件应保证在运行过程中抵抗异常情况的干扰及保证系统正常工作的可靠性能力。为此，系统应具有可扩展性和二次开发性，保证先进性和持续性，以及良好的接口以保证系统数据不丢失从而维持正常的运作。此外，系统中信息编码、采集、信息通信要具备一致性，设计规范应完整、标准，保证输出成果能与其他系统相兼容或不同数据格式的转换，实现系统间的数据共享。 2管廊监测技术 2.1粉尘监测技术 粉尘监测的技术主要有“粉尘浓度质量法监测技术”、“光散射法粉尘浓度监测”和“电荷感应法粉尘浓度监测技术”。电荷感应法是通过让尘埃粒子经过一个固定探头，尘埃粒子与探头感应产生静电荷，通过测量静电荷感应量，进行信号放大并传送进监测控制系统。静电荷的大小与尘埃粒子的流量成正比。通过电荷量与粉尘浓度的关系计算出粉尘浓度的监测数值。 2.2温湿度监测技术 湿度监测技术，已经是很成熟的技术。根据管廊施工现场实际需要，选用低成本的数模一体输出温湿度变送器即可获得环境温湿度的监测数据。 2.3气体监测技术 施工现场常用的气体监测方法是定电位电解式方法，即电化学传感器监测。其中氧气监测可采用长寿命的进口电化学工业氧气专用传感器监测，在电路设计上采用了智能微控制技术，器件采用SMD技术及工艺。适用于各种恶劣的工业环境场合。挥发性有机化合物（VOC）监测方法主要有：气相色谱法、分光光度法、质谱法和可燃气体传感器等，其中可燃气体传感器适用于管廊施工现场。 一氧化碳监测采用电化学模组监测，具有经济、稳定、寿命长、监测范围广、分辨精度高，适用温度范围大，数字转换便捷等优点。 2.4施工环境综合监测技术 地下综合管廊施工过程中，各种环境因素影响是综合交叉的。对施工环境进行综合监控非常必要。综合监测系统应满足监测功能丰富、移动便捷、量程广、适用恶劣施工条件、小型化等要求。 综合监测系统，可以用电荷感应法监测粉尘、利用定电化学传感器来监测气体、利用温湿度变送器监测温湿度，并结合成熟的电子技术和网络通讯技术研制、开发出成套装置。仪器体积要小，以便于移动式监测。利用成套综合监测系统就可以同时监测各种管廊环境参数，自动采样、自动分析，测量浓度可直接在显示屏上显示。 3综合管廊智能互联监控系统架构设计 （1）感知层：通过传感器采集整个管廊气体、温湿度、水位、电力、通信数据，实现对整个管廊运行状态的感知，通过风机、水泵、配电、照明、消防实现整个管廊的安全运行。 （2）接入层：提供统一的设备接入服务，提供多种通信终端产品及接入方案，采用统一的数据采集及控制接口模型，支持各种工业通信协议，可实现对各类环境传感器和通风、配电、燃气及排水设备的快速接入。 （3）传输层：采用有线及无线通信网络，分布式消息中间件，实现安全可靠的双向数据交互，确保各类感知数据的实时采集以及远程控制命令实时到达和执行，并能连接大数据服务平台。 （4）数据层：由消息中间件、数据缓存服务、数据分析服务、实时数据流服务、NoSQL数据库平台，依托数据库集群、云计算及大数据技术，构建智慧管廊大数据处理系统。提供从终端到头端、从设备到业务、从数据到运营决策的全业务、全数据、全覆盖的整体解决方案。 （5）展示层：依托GIS、GPS、BIM技术、三维展示技术、虚拟显示技术以及移动互联网技术为智慧管廊运营单位提供全方位的应用服务，实现环境及设备监控、安全防范管理、运行维护管理以及数据统计及效能分析。
综合管廊安全运营维护管理思考李嘉凯 摘要：综合管廊作为城市基础设施的一部分，综合管廊安全运作是城市高速发 展的主要措施。因为综合管廊还处在初步建设阶段，综合管廊安全运营不能得到 充分注重，综合管廊的运营安全危害分析少。所以我们必须加强研究相关安全运 营和维护管理措施。本文主要基于作者实际工作经验，简要的分析综合管廊安全 运营维护管理要点，以供借鉴。 关键词：综合管廊；安全运营；维护 在我国城市化进程不断加快下，人们对生活生存资源的需求量也是更大，避 免出现城市马路的拉链和空中蜘蛛网等问题的出现，是当前各城市需要解决的问题，所以综合管廊是主要解决措施。下面就对其进行阐述。 1 城市综合管廊的特点分析 城市综合管廊是共同沟，主要是指在同一个空间中，包含多种城市管线，对 城市基础设施综合化、现代化和集约化进行实现，城市综合管廊还能够容纳防火、通信、电力、照明、吊装口、通讯、市政等各种管线，对其进行统一化的建设、 设计和管理，下面就对城市综合管廊的特点进行分析。 1.1城市综合管廊能够实现统一管理 城市综合管理主要包含了多种地下管道，经过实施有效的监管工作，在一定 程度上防止行业与部门之间的垄断，提升城市综合管廊管理的效率、水平。 1.2 提升地下空间的利用效率 城市土地资源的日益紧张，城市道路有着空间、交通运输的功能，也有更多 人注重城市空间功能的利用。为有效的提升现代化城市美观度，传统电话线、电 力线等架空管线也逐渐的转移到地下，造成地下管线的数量更多，规划设计的复杂，经过对城市综合管廊的设计，对地下管线进行合理布置，有效提升地下空间 的利用效率。 1.3经济效益比较显著 当前的城市综合管廊就比传统管廊的投资建设资金更高，但是它的运行维护 管理的费用相对比传统管廊费用更低，有着显著的经济效益。第一，在对其城市 综合管廊管线的扩容和更新的时候，不需要对路面进行反复的开挖，以确保城市 道路质量、使用性能，使得城市交通的通畅运行，减少破坏周围的植物、绿化设施，节省维修、养护的费用。第二，道路结构层、地下水和土壤中所含有的酸碱 性物质，极易影响腐蚀地下管道，对其使用寿命也有所影响，经过综合管廊的合 理布置地下管线，对其管道使用寿命进行延长，减少管材的维护、更新费用。第三，在进行埋设传统管线的时候，维护检修的过程不能准确的标出其高程、位置，进行路面的反复开挖，这些势必会影响到交通运行。城市综合管廊的设计能够为 地下管线的保养、维修、监管工作提供一定便利，减少管道的损坏。 2 我国综合管廊的建设运营现状分析 2.1广州大学城的综合管廊建设主要是沿着岛屿随道路呈现出环形布置，全 长为18km，该综合管廊的投资则是占据了4亿元，廊内通常设置管线预留的空间。综合管廊主要是由广州大学城投资经营管理公司投资建设的，批准收取相关 费用。广州大学城的综合管廊敷设费用主要是采用了直埋式进行计算，综合管廊 的维护费用主要是按照管线单位设计截面空间占用比例由各管线单位进行分摊，
