0引言
富氧喷煤技术在我国高炉生产中应用较为普
遍[1-2]。高炉操作中，提高鼓风富氧量能够富化鼓风
的氧含量，进而提高风口前煤粉的燃烧率，提高煤
粉的置换比，降低焦比及铁前成本。同时，还可以解
产量点。根据理论燃烧温度计算方法可知，富氧和
喷煤对高炉冶炼过程的影响是相反的，两者之间可
以优势互补，所以在调整富氧率时也要相应调整喷
煤才能保证高炉稳定顺行；富氧率增加后，煤气量
减少，上部热交换区域扩大，炉顶温度降低，当温度
降到结露温度将会影响高炉除尘系统的正常运行。
1.1富氧率与吨铁氧量
根据已有的研究结果可知，一般来说富氧率在
一定范围内的时候鼓风中富氧率每提高1%，铁水
产量可以提高2.5%耀3%[3-4]。但是富氧率和高炉铁水
产量存在一个相关的关系，可以实现产量和富氧利
用的最佳比例，因此有必要寻找到最佳的富氧和产
量对比关系，用来指导高炉的日常生产，从而优化
高炉生产的经济指标。
吨铁氧量的计算：
q=Q t（1）
式中，Q为每天高炉的富氧流量，m3；t为铁水日产
浅析富氧对高炉炼铁的影响
郭晓鹏
（德龙钢铁有限公司，河北邢台054009）
[摘要]根据高炉物料平衡和热平衡，计算出高炉冶炼过程中，富氧率对高炉产量、顶温的影响，富氧、煤比与理论燃烧温度的关系，得出随着富氧率的增加，顶温逐渐降低，煤比逐渐升高；富氧率和铁水产量关系存在缓变区域，最高值对应的最佳富氧率值为4.2%。
[关键词]高炉；富氧；顶温；理论燃烧温度；煤比
Brief Analysis on the Effect of Oxygen Enrichment on Ironmaking
GUO Xiao-peng
（Delong Iron and Steel Co.,Ltd.,HEBEI054009）
Abstract According to the relationship of material balance and heat balance of blast furnace,the effect of oxygen enrichment rate on blast furnace output and the temperature at the furnace throat and the the relationship of oxygen enrichment,coal ratio and theoretical combustion temperature in ironmaking are calculated.The results show that the temperature at the furnace throat gradually decreases and the coal ratio gradually increases with the oxygen enrichment rate increase,The relationship between oxygen enrichment rate and molten iron output has a slow change region,and the best oxygen enrichment rate corresponding to the highest value is4.2%.
Key words blast furnace，oxygen enrichment，top temperature，theoretical combustion temperature，coal ratio
DOI:10.3969/j.issn.1006-110X.2019.01.003
从事财务方面的研究工作。
18
--

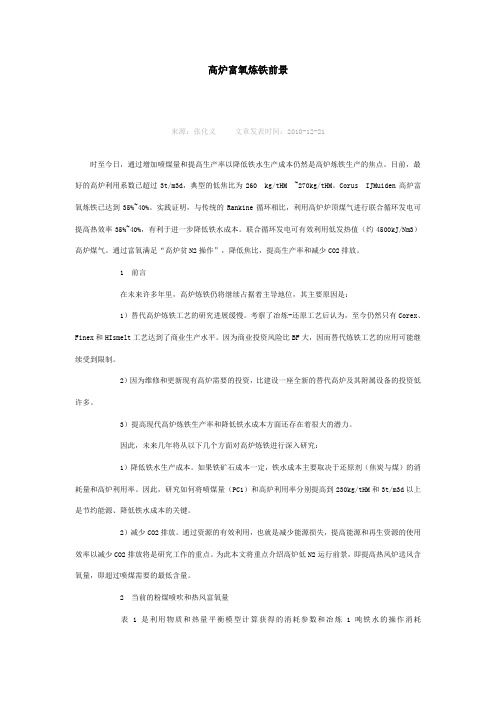

高炉富氧炼铁前景 来源：张化义文章发表时间：2010-12-21 时至今日，通过增加喷煤量和提高生产率以降低铁水生产成本仍然是高炉炼铁生产的焦点。目前，最好的高炉利用系数已超过3t/m3d，典型的低焦比为260 kg/tHM ~270kg/tHM。Corus IJMuiden高炉富氧炼铁已达到35%~40%。实践证明，与传统的Rankine循环相比，利用高炉炉顶煤气进行联合循环发电可提高热效率35%~40%，有利于进一步降低铁水成本。联合循环发电可有效利用低发热值（约4500kJ/Nm3）高炉煤气。通过富氧满足“高炉贫N2操作”，降低焦比，提高生产率和减少CO2排放。 1 前言 在未来许多年里，高炉炼铁仍将继续占据着主导地位，其主要原因是： 1）替代高炉炼铁工艺的研究进展缓慢。考察了冶炼-还原工艺后认为，至今仍然只有Corex、Finex和HIsmelt工艺达到了商业生产水平。因为商业投资风险比BF大，因而替代炼铁工艺的应用可能继续受到限制。 2）因为维修和更新现有高炉需要的投资，比建设一座全新的替代高炉及其附属设备的投资低许多。 3）提高现代高炉炼铁生产率和降低铁水成本方面还存在着很大的潜力。 因此，未来几年将从以下几个方面对高炉炼铁进行深入研究： 1）降低铁水生产成本。如果铁矿石成本一定，铁水成本主要取决于还原剂（焦炭与煤）的消耗量和高炉利用率。因此，研究如何将喷煤量（PC1）和高炉利用率分别提高到230kg/tHM和3t/m3d以上是节约能源、降低铁水成本的关键。 2）减少CO2排放。通过资源的有效利用，也就是减少能源损失，提高能源和再生资源的使用效率以减少CO2排放将是研究工作的重点。为此本文将重点介绍高炉低N2运行前景，即提高热风炉送风含氧量，即超过喷煤需要的最低含量。 2 当前的粉煤喷吹和热风富氧量 表1是利用物质和热量平衡模型计算获得的消耗参数和冶炼1吨铁水的操作消耗
