环氧防静电自流平地坪施工工艺
环氧防静电自流平地坪是一种广泛应用于电子、化工、制药、医院等行业的高性能地坪材料。其具有防静电、耐磨、耐腐蚀、易清洁等特点，能够有效地保护地面和设备，提高生产效率和品质。下面介绍环氧防静电自流平地坪的施工工艺。
一、基础处理
地坪基础要求平整、干燥、无油污、无松散物等，否则会影响地坪施工质量。首先对地面进行清理，移除松散物和污渍，然后对地面进行打磨或研磨处理，使其平整光滑。如果地面有裂缝或凹凸不平，需进行修补和填补。
二、底涂处理
在地坪基础处理完毕后，进行底涂处理。底涂通常选用环氧底漆，其主要作用是加强地坪表面的附着力和密封性，防止地面起灰、起砂和脱落。底涂的厚度一般为0.15-0.2mm。
三、自流平中涂处理
底涂干燥后，进行自流平中涂处理。自流平中涂是施工环氧防静电自流平地坪的关键步骤之一。自流平中涂一般采用环氧自流平材料，其特点是具有很好的自流性和耐磨性。在施工时，要注意控制涂层厚度和涂覆均匀性，以免出现气泡和不平整。
四、防静电面涂处理
自流平中涂干燥后，进行防静电面涂处理。防静电面涂一般采用环氧防静电面涂料，其作用是增强地坪的防静电性能和耐磨性能。在
施工时，要注意控制涂层厚度和涂覆均匀性，以免出现起泡、流挂等问题。
五、封面处理
防静电面涂干燥后，进行封面处理。封面处理一般采用环氧封面材料，其作用是增强地坪的硬度和耐磨性。在施工时，要注意控制涂层厚度和涂覆均匀性，以免出现起泡、流挂等问题。
六、养护处理
地坪施工完成后，需要进行养护处理。养护时间一般为3-7天，期间要避免机械碰撞和化学侵蚀，以保证地坪的质量和性能。养护期过后，可以正常投入使用。
以上就是环氧防静电自流平地坪的施工工艺，希望对大家有所帮助。
环氧树脂自流平地面施工工艺 1、施工准备 1.1、材料准备 1.1.1主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 环氧树脂地流平涂料的技术指标
1.1.2储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12个月。 1.2、机具准备： 1.2.1漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 1.2.2施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 1.3、基层处理： 1.3.1施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 1.3.2含水率测定 含水率的测定有以下几种方法：
1）塑料薄膜法（ASTM4263）：把45cmX45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应W 46.8g/m2。 1.3.3水分的排除 混凝土含水率应小于9%,否则应排除水分后方可进行涂装。排除水分的方法有以下几种： 1）通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。 2）加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产物（包括水），会提高空气的雾点温度，导致水在混凝土上凝结，故不宜采用。 3）降低空气中的露点温度：用脱水减湿剂、除湿器或引进室外空气（引进室外空气露点低于混凝土表面及上方的温度）等方法除去空气中的水汽。 1.3.4基层表面处理方法 对于平整地面，常用下列方法处理:
一、环氧树脂的概念 环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧氯丙烷树脂：环氧自流平地坪漆为无溶剂、自流平、粒子致密的厚浆型地坪漆。 二、环氧自流平施工方法 1、工艺流程: 环氧自流平地面: 打磨清理T红外线平整度确认T凸处打磨，低处环氧砂浆填补T环氧底漆T 中涂批补一中涂馒涂一面漆批补一馒面漆 2、施工工艺 2.1环氧自流平地面施工 2.1.1.基层表面处理 1)首先清除新混凝土表面的浮浆、尘土、垃圾。 2)对清除垃圾后的混凝土基层,利用无尘打磨的方法,以清除浮浆和形成毛糙的表面。如果局部区域有油脂污染,使用清洁剂清洗。 3)伸缩缝的处理: (a)明缝处理 -清理缝内垃圾 -填充硅胶条 -用弹性胶填补切割缝 -清理缝周边
(b)伸缩缝填补 -清理缝内垃圾 -用环氧砂浆填补 -沿缝贴一层纤维布 4）裂缝的处理 （a）细小的龟裂 -方法:使用环氧底漆和中涂进行封闭。 （b）不规则沉降造成的地面裂缝及空鼓 -方法:用切割机在裂缝处切割出V型槽，并清除杂物，然后灌入砂浆，切割宽度为切割深度的2倍。 5）地漏周边的处理 将地漏遮盖,用角磨机打磨地漏周边混凝土地面,然后用胶带将地漏边的金属部位密封,进行正常施工,待环氧地面固化后,撕去胶带,并将边缘处理光滑,以确保地漏正常排水及闭合。使地漏与地面的衔接成平整、光滑,成为一体。 6）踢脚 为使基层更整洁、完美、利于底漆施工,用角磨机等工具处理边角细致的地方,再用真空吸尘器将地面清理干净。用专用腻子找平，踢脚高度为120mm，环氧涂刷厚度为2mm。 2.1.2.环氧底漆施工 按比例（1:1）将主剂、固化剂混合,充分搅拌均匀,在可使用时间内滚涂（30分钟之内）,滚涂时要做到薄而匀,涂布后有光泽,无光泽之处（粗糙之水泥地面）在适当时候进行补涂。12小时之后可进行下道工序。
环氧防静电自流平地坪施工工艺 环氧防静电自流平地坪是一种广泛应用于电子、化工、制药、医院等行业的高性能地坪材料。其具有防静电、耐磨、耐腐蚀、易清洁等特点，能够有效地保护地面和设备，提高生产效率和品质。下面介绍环氧防静电自流平地坪的施工工艺。 一、基础处理 地坪基础要求平整、干燥、无油污、无松散物等，否则会影响地坪施工质量。首先对地面进行清理，移除松散物和污渍，然后对地面进行打磨或研磨处理，使其平整光滑。如果地面有裂缝或凹凸不平，需进行修补和填补。 二、底涂处理 在地坪基础处理完毕后，进行底涂处理。底涂通常选用环氧底漆，其主要作用是加强地坪表面的附着力和密封性，防止地面起灰、起砂和脱落。底涂的厚度一般为0.15-0.2mm。 三、自流平中涂处理 底涂干燥后，进行自流平中涂处理。自流平中涂是施工环氧防静电自流平地坪的关键步骤之一。自流平中涂一般采用环氧自流平材料，其特点是具有很好的自流性和耐磨性。在施工时，要注意控制涂层厚度和涂覆均匀性，以免出现气泡和不平整。 四、防静电面涂处理 自流平中涂干燥后，进行防静电面涂处理。防静电面涂一般采用环氧防静电面涂料，其作用是增强地坪的防静电性能和耐磨性能。在
施工时，要注意控制涂层厚度和涂覆均匀性，以免出现起泡、流挂等问题。 五、封面处理 防静电面涂干燥后，进行封面处理。封面处理一般采用环氧封面材料，其作用是增强地坪的硬度和耐磨性。在施工时，要注意控制涂层厚度和涂覆均匀性，以免出现起泡、流挂等问题。 六、养护处理 地坪施工完成后，需要进行养护处理。养护时间一般为3-7天，期间要避免机械碰撞和化学侵蚀，以保证地坪的质量和性能。养护期过后，可以正常投入使用。 以上就是环氧防静电自流平地坪的施工工艺，希望对大家有所帮助。

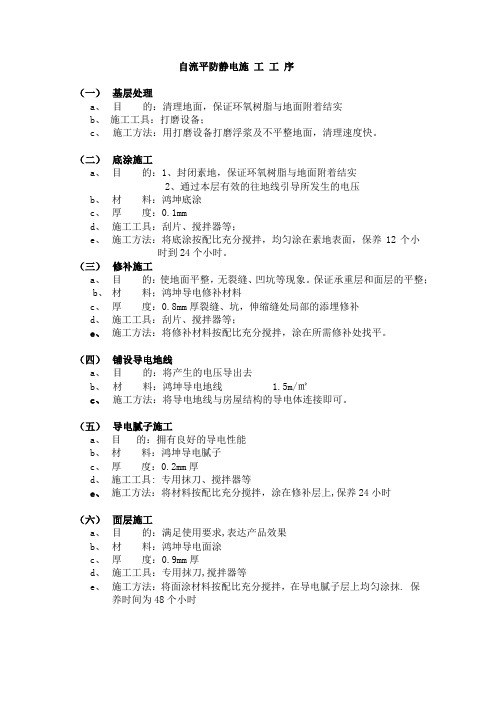

环氧防静电自流平施工工艺 环氧防静电自流平是一种具有导静电的地面涂装工艺。因其具有防尘防滑、抑菌、美观性强、抗冲击力、有效消除及防止静电或电磁波产生等特点。广泛应用于通讯设备制造厂、精密仪器制造厂、机房、化学品仓库等地面涂装。 环氧防静电自流平施工工艺如下： ①基础地面打磨清理； ②涂刷高效环氧防静电渗透底漆； ③刮涂防静电中涂砂浆层（依据实际地面情况涂刷变数）； ④铺设铜箔（＃字形铺设） ⑤刮涂防静电中涂腻子层； ⑥镘涂防静电自流平层；
地坪施工注意事项： （一）基础地面强度必须≥C25.含350kg/m3以上的普通硅酸盐。水泥及水灰比<0.45； （二）施工过程中每道工序须经过地坪工程师严格把关，确保每道工序质量标准后施工下一道工序； 环氧防静电地坪施工示意图： 示意图 → 整体打磨
（三）施工场所闲杂人员禁止入内，以免带入泥土石粒； （四）施工后清理施工工具和涂料桶，确保无杂物。 环氧防静电地坪技术指标： 干燥时间表干≤4 实干≤24 附着力（级）≤1 铅笔硬度≥2H 耐冲击性40通过柔韧性3㎜通过 耐磨性（750g/500R，失重g）≤0.03 耐水性48小时无变化 耐30%硫酸7天无变化耐40%氢氧化钠7天无变化耐汽油120# 7天无变化 静电耗散型: 当它被接地或连接到任何较低电位点时，能够使电荷耗散。 耗散(静电)地板用表面电阻\体积电阻在1X10的6次方～1X10的9次方Ω之间来表征。 导静电型: 它具有足够低的电阻，当它接地或连接到任何较低电位点时快速地泄放电荷。 导(静)电地板用表面电阻\体积电阻低于1X10的6次方Ω来表征。 环氧防静电自流平后期保养： 定期清理地面灰尘和颗粒，尽量避免坚硬物体划伤地坪。
环氧系列防静电自流平地坪施工方案 作者: 迪美瑞地坪材料-汪明 适用场所 光电系列产品、高端电子行业、航空航天、军工企业、实验室、配电站、轻工业厂等需要防 一、施工工艺： 1、素地处理： 首先对原有地面使用我司专用快干型修补料DM103或中涂DM201配比铺料进行局部坑蛙修补，然后打磨机全面打磨，使水泥面粗糙、然后清扫干净，表面不可有油污同潮湿（如素基面是新加工混泥土面，定要彻底干透方可进行作业）。 2、底涂： 将采用我司QM101渗透加强型底涂漆按比例混合，搅拌均匀，用镘刀均匀地涂装，使其完全渗透至水泥地底下，干透后有亮度，产生漆膜，并牢牢附著于表面。 2、砂浆中涂层： 采用我司高倍砂中涂DM202配比石英砂或腻子粉按一定的配比搅拌均匀，均匀涂布,增加基面的硬度、抗压力、厚度。干透后用打磨机进行中层打磨平整，清扫、除尘。 3、铺设接地铜网： 施工方法：按设计要求以“井”字交叉铺设接地铜网，然后厂房四个角用铜泊线接通在地下的导电线路，以上工序的效果为把车间产生静电导向地下泄漏。 4、环氧导电腻子层： 采用导电碳黑中涂DM203按比例混合，搅拌均匀，用镘刀均匀地涂装，要求均匀成膜，按技术要求涂装数二次以上，电阻值在104Ω以内，二至三遍参考用量0.13-0.2 kg/m2 5、防静电面涂： 待导电中涂层层完全固化后，用打磨机磨平表面颗粒，清扫干净，用吸尘器吸净灰尘，将防静电自流平面漆DM502，按比例加入固化剂，搅拌均匀，用专用镘刀均匀地刮涂，干透后达到耐磨，耐压，平整光亮的效果。 6、后序处理 按工程要求是否需进行划线，也可进行表面添加专用耐磨层（推荐我司DM303超耐磨聚氨酯有哑光同亮光） 维护保养须知 1、在施工完毕后，需固化期1天，保养期2天，7天后可堆放重物或行车。 2、机械进场时应铺装软性材料（纸板、地垫）以免刮伤表面，产生划痕。 3、工作人员须穿软底，清洁的工作鞋上班。 4、物品用装橡胶轮的小车搬放，轮上不能粘有铁钉或其它较锋利的物品。 5、地面如受污或滴上较强腐蚀性溶剂，请立即擦干后用清水洗干净。
环氧地坪施工工艺流程 一、环氧自流平施工工艺如下： 1、打磨：以强力地坪专用打磨机或小砂轮机清除水泥表面之泥块，扫除地面的突出物，并刮出地面表在之浮浆粉尘，打磨后清除粉尘。 2、底涂：地面清除干净后，将配比好的底涂用滚刷施工于地面，起到增强地面的附着力，硬化时间温度16℃以上，6小时即可。 3、中涂：将配比好的中涂材料加适量石英砂用镘刀施工于地面，硬化温度16℃以上，12小时即可。 4、批涂：待中涂硬化后，经再次打磨，将配比好的中涂加入适量钙粉，用馒刀施工，硬化温度16℃以上8小时即可。 5、面涂：在清理过的批涂上，将配比好环氧自流平材料用镘刀施工于地面，硬化温度15℃以上待48小时硬化后，可供人行走，72小时后敞开使用，环氧自流平厚度1.5～5毫米。环氧自流平地坪适用范围： 适用于实行GMP标准的制药行业、血液制品行业、医疗行业、生物研究、电子及微电子行业的无尘室或者无菌室。同样也适用于也可用于要求美观、耐磨、抗冲击、防化学品的其它行业，如学校、办公室、化工厂、食品厂等。 环氧自流平地坪性能特点： 表面平滑、美观，具有优秀装饰效果的一种地坪产品，所以在验收的时候，要看清楚地坪表面是否平整、光亮可达镜面效果 二、环氧砂浆地坪施工工艺如下： 1.素地处理：针对全场地面用打磨机把基础地面上的浮物，凸出的部分全部打磨掉，清理干净后，检查地面情况有无裂缝、凹凸不平、油污等情况。 2.砂浆中涂层：将环氧砂浆中涂主剂及硬化剂混合，充分搅拌；将混合完成的树脂适量加入石英砂；使用镘刀将材料均匀涂布；施工交接处做好交接处理；注意镘涂的厚度要适当，太
厚干燥不彻底涂层长时间发软。每一层的涂装一定要干燥彻底后，再进行下一层的涂装。3.腻子中涂层：用环砂浆中涂材料加腻子粉，充分搅拌均匀后，涂刮施工二道，要求达到平整无孔洞，无批刀印及砂磨印为准。 4.面涂层：先将材料按标准比例，配比材料加入适量的石英砂充分搅拌均匀后，将材料均匀凃刮一道，表面实干后，再滚涂一道面漆材料，施工完成后，清理施工场地，注意面层的卫生，避免杂物掉落面涂层表面，面涂层固化时间是8小时，养护24小时后方可上人，7天后方可重压，低温时开放时间需适度延长。 环氧砂浆地坪适用范围： 耐强力冲击，耐腐蚀的机械厂、码头、工业电梯口、地下车库停车场通道、化工厂、电子厂地坪。特别是需要跑叉车、汽车、重手推车的走道。 环氧砂浆地坪性能特点： 1.防尘、防潮、耐磨； 2.耐冲击好，硬度好，高荷载； 3.可做防滑地面、哑光或高光地面； 4.维护方便。 三、环氧防腐地坪施工工艺如下： 1、地面处理: 依据地面状况做好打磨、修补、除污、除尘； 2、环氧底漆：采用渗透性及附着力特强底漆滚涂一道，增强表面附着力； 3、玻纤铺设：用玻纤布全面铺设一道； 4、环氧砂浆：将环氧双组份加入石英砂，用镘刀将其均匀涂布多道； 5、环氧腻子：用环氧双组份加入适量腻子粉，用镘刀将其均匀涂布多道； 6、重防腐面漆:用重防腐面漆滚涂二至三道； 7、地坪投入使用时间：以250C为准，24小时后方可上人，72小时后方可重压,气温较低时，间隔时间需适度延长。 环氧防腐地坪性能特点 1、抗酸、碱、盐等化学物质的腐蚀。 2、耐冲击、负重荷、抗拉强度好、整体性特优。 3、美观耐用，兼具防尘、防龟裂、防漏水。 环氧防腐地坪适用范围： 电镀、化工、食品、制药、印染、五金、机械等厂房防腐蚀地板及污水处理。（机械制造厂、五金厂等需加强抗冲击、抗拉伸地板、电镀厂、化学行业等对防腐性能有特殊要求的地板，如耐酸、碱池、贮罐等。
环氧自流平地坪施工步骤 一、基础处理 环氧自流平地坪施工前，首先要对基础进行处理。清理地面上的杂物和尘土，并确保地面平整、干燥、坚固。如果地面有明显的裂缝或凹凸不平的地方，需要进行修补和打磨。此外，还需检查地面是否存在起砂、起壳等问题，如有需要进行除尘、除油等处理。 二、底涂处理 底涂是为了增强地坪与基础的粘结力，提高地坪的耐磨性和耐腐蚀性。在施工之前，需要根据地面材质的不同选择合适的底涂材料。底涂一般采用环氧底涂，通过刷涂或滚涂的方式均匀涂布在地面上。底涂施工完毕后，需等待一定时间进行干燥和固化。 三、环氧自流平地坪涂布 环氧自流平地坪涂布是整个施工过程的关键环节。首先，根据施工要求将环氧树脂和固化剂按一定比例混合，搅拌均匀，然后倒入施工区域。根据地坪的要求，可采用滚涂、刮涂或喷涂的方式进行涂布。在涂布的过程中要注意涂布的厚度均匀、不漏涂和不留刷痕。涂布完毕后，需等待一定时间进行干燥和固化。 四、修补处理 涂布完毕后，需要对地坪进行细节修补。对于涂布不均匀或有气泡、划痕等问题的地方，需要进行修补处理。修补时，可使用环氧修补
材料，将其涂抹在需要修复的地方，使地坪表面达到平整光滑的效果。 五、面漆涂布 面漆涂布是环氧自流平地坪的最后一道工序。面漆主要用于增加地坪的光泽度和美观度，提高地坪的耐磨性和耐腐蚀性。在施工前，需要根据地坪要求选择合适的面漆材料。面漆一般采用环氧面漆，通过滚涂或刮涂的方式均匀涂布在地坪上。涂布完毕后，需等待一定时间进行干燥和固化。 六、验收和养护 环氧自流平地坪施工完毕后，需要进行验收和养护。验收时，需要检查地坪的平整度、光泽度、颜色等是否符合要求。同时，还要检查地坪是否存在起砂、起壳、气泡等问题。养护时，要避免地坪受到重物的碾压和划伤，避免使用刺激性的化学品清洁。定期进行地坪的清洁和保养，可以延长地坪的使用寿命。 总结： 环氧自流平地坪施工步骤包括基础处理、底涂处理、环氧自流平地坪涂布、修补处理、面漆涂布、验收和养护。在施工过程中，需要严格按照施工要求进行操作，确保地坪质量达到标准要求。同时，在施工后需要进行验收和养护，以保证地坪的使用寿命和美观度。通过合理的施工步骤和细致的施工工艺，可以获得一块平整、光滑、
环氧树脂抗静电自流平施工工艺 1. 简介 该文档旨在介绍环氧树脂抗静电自流平施工工艺。环氧树脂抗静电自流平是一种常用于工业和商业场所的地面施工技术，能够有效地抑制静电积聚和电荷传导，确保工作环境的安全和稳定。 2. 施工准备 在施工前，需要进行以下准备工作： - 清洁：确保施工区域彻底清洁，无任何尘土、油污或杂物。 - 防尘处理：根据需要，施工区域可以进行防尘处理，以防止尘土污染影响施工效果。 - 基面处理：根据地面状态进行基面处理，包括打磨、修补裂缝等。 3. 施工步骤 以下是环氧树脂抗静电自流平施工的基本步骤：
- 底涂：采用专用环氧树脂底涂剂，均匀涂布在基面上，形成一个粘接层。 - 导电涂层：根据静电防护要求，涂布导电性能良好的环氧树脂导电涂层。 - 自流平层：将环氧树脂抗静电自流平材料均匀倒铺在导电涂层上，利用自身流动性形成平整的地面。 - 平整处理：利用专用工具对自流平层进行平整处理，确保地面平整度达标。 - 固化养护：让施工完成的地面进行固化养护，保证地面的强度和稳定性。 4. 施工注意事项 在环氧树脂抗静电自流平施工过程中，需要注意以下事项： - 环境温度：确保施工环境温度在建议范围内，以免影响材料固化和性能。 - 施工工具：使用专用的施工工具，确保施工质量和效果。 - 安全防护：施工人员应佩戴相应的安全防护用品，如手套、眼镜等。
- 施工厚度：根据施工要求，控制自流平层的施工厚度，以达 到预期效果。 5. 施工验收 施工完成后，应进行验收工作： - 视觉检查：对施工完成的地面进行视觉检查，确保没有明显 的缺陷和瑕疵。 - 静电测试：使用专用的静电测试仪器，对地面进行静电测试，确保符合防静电要求。 - 文件记录：记录施工过程和验收结果，建立相应的档案。 以上是环氧树脂抗静电自流平施工工艺的基本内容，供参考使用。具体的施工细节和要求需要根据实际情况进行调整和确认。
环氧地坪施工方案 一、前期准备工作 1.确定施工方案：根据施工区域的性质和要求，确定环氧地坪的类型，如环氧自流平地坪、环氧砂浆地坪、防静电地坪等，以及施工工艺和材料 选择。 2.测量施工区域：测量施工区域的尺寸和地面状况，制作详细的平面图，并标注出障碍物、下水道、电缆等影响施工的设备和设施。 3.清理施工区域：清理施工区域的杂物和污垢，确保地面平整干净， 以便后续施工作业。 二、基础处理工作 1.打磨地面：对施工区域的地面进行打磨处理，去除表面的污垢和不 平整部分，保证地面光滑均匀。 2.补平不平整部分：使用环氧砂浆对地面的不平整部分进行修补和填补，确保地面平整度符合要求。 三、底涂施工工作 1.底涂材料的选择：根据具体环境条件和要求，选择合适的环氧底涂 材料，如环氧底漆或底涂自流平剂。 2.底涂施工：根据施工要求，将底涂材料按照一定的比例进行配制， 并均匀地倒在地面上。然后使用刮刀或辊筒进行均匀的涂布，确保地面底 涂层厚度均匀一致。
3.底涂充分干燥：等待底涂材料充分干燥，通常的干燥时间根据具体 材料和环境温度来决定。 四、中涂施工工作 1.中涂材料的选择：根据实际需要，选择适合的环氧中涂材料，如环 氧自流平中涂剂或环氧砂浆中涂剂。 2.中涂施工：根据要求，将中涂材料按照一定的比例进行配制，然后 将其均匀地倒在底涂层上。使用刮刀或辊筒进行均匀的涂布，确保地面中 涂层厚度均匀一致。 五、面涂施工工作 1.面涂材料的选择：根据实际使用要求和环境条件，选择适合的环氧 面涂材料，如环氧自流平面涂剂、环氧砂浆面涂剂。 2.面涂施工：将面涂材料按照一定的比例进行配制，并均匀地倒在中 涂层上。使用刮刀或辊筒进行均匀的涂布，确保地面面涂层厚度均匀一致。 3.面涂充分干燥：等待面涂材料充分干燥，通常的干燥时间根据具体 材料和环境温度来决定。 六、施工后处理工作 1.检查涂层质量：对施工完成的环氧地坪涂层进行仔细检查，确保涂 层的平整度和质量符合要求。 2.清理施工区域：清理施工区域的余料、杂物和污垢，保持环境整洁 干净。
环氧树脂自流平地面施工工艺 什么是环氧树脂自流平地面？ 环氧树脂自流平地面是一种由环氧树脂涂料作为主要材料制成的地面材料，具有高强度、耐磨、防水、防尘、易清洁等优点。其特点在于自流平性能，可快速自我填平地面缺陷，形成平整、细腻的平面。 环氧树脂自流平地面施工工艺 材料准备 •环氧树脂涂料 •硬化剂 •自流平剂 •砂浆 •金属刀 •电磁螺旋搅拌器 •平刷 注：根据施工场所和需求，可根据具体情况选择不同的材料。 工艺步骤 步骤一：地面处理 首先，地面需要进行清洁、打磨和去油等处理，去除地面的杂质和污垢，确保地面表面干净、平整。 步骤二：砂浆铺层 在处理好的地面上，铺上一层约为2-3mm的砂浆，铺层前需将砂浆中的颗粒去除，以防影响地面平整度。砂浆可根据实际需求配置不同的强度和厚度。 步骤三：环氧树脂涂料混合 将环氧树脂涂料和硬化剂按照一定比例混合，然后再添加适量的自流平剂，用电磁螺旋搅拌器进行充分搅拌，直至材料完全均匀，并且颜色一致。 步骤四：施工 将步骤三中的混合涂料倒在地面上，用平刷推平涂料，再用金属刀辅助铺平，直到涂料自然流动填满整个地面，形成平整、细腻的自流平地面。
步骤五：固化 等待涂料固化，根据材料说明书上的固化时间，等待一定时间，通常在12- 24h之间。等待涂料固化后，就可以正常使用了。 环氧树脂自流平地面施工注意事项 施工环境：施工应在温度和湿度适宜的环境下进行，以确保施工效果和固化时 间的合理。 材料比例：必须按照环氧树脂涂料说明书中的比例进行配比，以免涂料固化不 完全或者硬化不良。 涂料浸透：涂料施工时，涂料必须与砂浆充分浸透，以增强涂料和基层的附着力。 施工速度：施工时要快速进行，不要在涂料凝胶前停留太长时间，否则会影响 施工效果和固化时间。 环氧树脂自流平地面是一种强度高、防尘、防水的地面材料，其施工工艺简单，但需要注意施工环境、材料比例、涂料浸透和施工速度等关键问题。只有做好以上注意事项，才能确保施工出的环氧树脂自流平地面具有优异的性能。
环氧防静电自流平施工方案 1. 简介 环氧防静电自流平是一种常见的地坪涂装材料，具有防静电、耐磨、易清洁等 特点。本文档将介绍环氧防静电自流平施工的方案和步骤。 2. 施工准备 在进行环氧防静电自流平施工之前，需要进行以下准备工作： •清理地面：清除地面上的积尘、油污和其他杂物，确保地面干净整洁。 •修复地面：如果地面有裂缝、凹陷等缺陷，需要进行修复。 •防护措施：对周围的设备和墙壁进行保护，避免施工材料污染设备或墙壁。 3. 施工步骤 3.1. 基础处理 在施工环氧防静电自流平之前，需要对地面进行基础处理。以下是具体步骤： 1.打磨地面：使用砂轮或磨石机对地面进行打磨，去除旧有涂料或油污， 增加地面的粗糙度，以便于环氧涂料的附着。 2.清洁地面：使用清洁剂和水对地面进行清洗，去除打磨时产生的灰尘 和污渍，确保地面干净。 3.干燥地面：待地面彻底干燥后，使用湿度仪进行检测，确保地面湿度 符合施工要求。 3.2. 底涂施工 底涂是环氧防静电自流平施工的重要步骤，能够增强地面的附着力和防水性能。以下是具体步骤： 1.搅拌涂料：将底涂涂料按照说明书要求进行充分搅拌，确保涂料成分 均匀。 2.均匀涂抹：使用刮刀将底涂涂料均匀涂抹在地面上，确保涂料厚度均 匀。 3.滚涂处理：使用滚筒对涂抹的底涂进行滚涂处理，去除气泡和不均匀 的涂料。
3.3. 自流平施工 自流平是环氧防静电地坪施工的关键步骤，能够使地面表面平整，消除不平坦 和凸起。以下是具体步骤： 1.混合涂料：按照说明书要求将自流平涂料和固化剂进行充分搅拌混合， 直至成分均匀。 2.倒涂料：将混合好的涂料倒在地面上，然后使用刮刀将涂料均匀推开， 使地面表面平整。 3.自流平处理：待涂料均匀推开后，可以使用专业的自流平工具进行处 理，使地面表面更加平整。 4. 施工注意事项 在进行环氧防静电自流平施工时，需要注意以下事项： •气温和湿度：施工环境的气温和湿度会影响涂料的固化时间，需注意环境的合适度。 •工具和材料：使用合适的工具和优质的材料，可以提高施工效果和地坪的质量。 •干燥时间：施工完成后，需等待一定的时间，使涂料完全干燥固化后再正常使用。 5. 结论 环氧防静电自流平是一种常见的地坪涂装材料，具有防静电、耐磨、易清洁等 特点。正确的施工方案和步骤能够确保地坪质量和使用效果。通过本文档的介绍，您可以了解到环氧防静电自流平施工的方案和注意事项，希望能对您的施工工作有所帮助。
环氧自流平地面施工方案 1. 简介 环氧自流平地面是一种采用环氧树脂材料进行施工的地面装饰材料。其主要特点是施工过程简单，施工速度快，并具有较好的耐磨、耐腐蚀、防尘和易清洁等性能。本文将介绍环氧自流平地面施工的步骤、施工工具、施工材料以及注意事项。 2. 环氧自流平地面施工步骤 2.1 准备工作 在施工前，需要对场地进行充分清理和准备工作，包括清除杂物、清洁地面、修补地面缺陷等。 2.2 地面处理 在施工前，需要对地面进行处理，以确保地面的光滑和牢固。包括修补地面缺陷、打磨地面、清洁地面等。
2.3 施工环氧树脂材料 在施工过程中，需要将环氧树脂材料按照施工要求进行调配，然后倒入地面进行施工。 2.4 自流平施工 将调配好的环氧树脂材料倒在地面上，利用重力和自流性质使其自然铺开，形成平整的地面。 2.5 打磨和涂装 在环氧树脂材料干燥后，进行地面的打磨和涂装，以进一步增强地面的光泽和耐磨性。 3. 施工工具和材料 3.1 施工工具 •地面清理工具：扫帚、抹布、吸尘器等。
•地面处理工具：电动磨光机、修补刀等。 •施工工具：搅拌桶、刮板、辊筒等。 •打磨工具：打磨机、砂纸、抛光机等。 3.2 施工材料 •环氧树脂：为自流平地面的主要材料，具有较好的防腐、防滑、耐磨等特性。 •硬化剂：与环氧树脂反应，促使其固化。 •砂浆：用于修补地面缺陷和填补不平整处。 •涂层：用于增加地面的光泽和耐磨性。 4. 注意事项 •在施工前，需要对地面进行充分清理和处理，以保证施工效果和地面的质量。 •在调配环氧树脂材料时，需要按照施工要求进行准确的配比，以免影响地面的性能。
环氧自流平施工工艺 一、基层处理 1、在基层处理之前，确保施工地面清洁干燥，无油污和其他杂质。 2、如果基层表面存在裂缝、坑洞等问题，需要进行相应的处理，以保证自流平地面的平整度和稳定性。 二、涂刷界面剂 1、在处理好的基层表面涂刷界面剂，以增强基层与自流平涂料的粘结力。 2、界面剂的涂刷要均匀，避免漏刷或过厚。 三、搅拌涂料 1、将环氧树脂和固化剂按照说明书要求的比例混合在一起。 2、加入适量的石英砂和石英粉，以调整涂料的稠度。 3、搅拌时要避免过度搅拌，以免涂料中的气泡过多。 四、涂装涂料
1、将搅拌好的涂料均匀地涂刷在地面上，可以从一端开始，逐渐向前推进。 2、涂装时要掌握好涂料的厚度，一般控制在0.5-1mm之间。 3、在涂装过程中，要避免涂料堆积或漏涂。 五、消泡处理 1、在涂装完成后，等待一段时间让涂料充分流平。 2、使用消泡滚筒在表面滚动，以去除涂料中的气泡。 3、如果消泡不彻底，可以在消泡滚筒上加一些水，以增强消泡效果。 六、养护处理 1、在消泡处理完成后，等待一段时间让涂料充分固化。 2、使用养护剂进行养护处理，以增强地面的耐磨性和光泽度。 3、养护处理的时间一般控制在24-48小时之间。 水泥自流平施工工艺 一、施工前的准备
1、施工前应测量施工区域的温度和湿度，以确保自流平水泥的施工质量。 2、施工前应清洁地面，除去杂质，确保地面干燥、平整，以避免出现气泡、裂缝等问题。 3、施工前应准备好施工工具，如搅拌器、刮板、吸尘器等。 4、施工前应选择适当的水泥品种，考虑到地面因素及施工厚度等因素。 二、施工工艺 1、搅拌水泥：将适量的水加入到水泥中，用搅拌器搅拌，搅拌时间不少于2分钟，以保证水泥充分混合。 2、铺设水泥：将搅拌好的水泥倒在地面上，用刮板将水泥刮平，使水泥在地面上分布均匀。 3等待凝固：让水泥在室温下自然凝固，一般需要等待6-8小时。 4、打磨地面：在水泥完全凝固后，用打磨机对地面进行打磨，使地面光滑平整。
防静电环氧自流平施工工艺 静电是指物体表面带有电荷，当两个带电物体接触或靠近时，会发生电荷的转移，导致静电放电现象。在一些特定的工作环境中，静电的产生会对设备和人员安全造成威胁，因此需要采取一系列措施来防止静电的产生。本文将重点介绍防静电环氧自流平施工工艺，以帮助读者了解如何在施工过程中有效地防止静电的产生。 要了解环氧自流平施工的基本原理。环氧自流平地坪是一种由环氧树脂为主要材料制成的地坪，具有平整、光滑、耐磨、耐腐蚀等优点，广泛应用于工业厂房、仓库、医院、实验室等场所。在环氧自流平地坪的施工过程中，静电的产生是不可避免的，但我们可以通过一系列的工艺措施来有效地防止静电的积累和放电。 要注意施工环境的清洁和干燥。在环氧自流平地坪施工之前，首先需要对施工现场进行清洁，确保地面没有尘土和杂物。然后，要确保施工环境的湿度适宜，避免过高或过低的湿度对施工效果产生影响。湿度过高会导致环氧树脂固化不完全，湿度过低则会导致环氧树脂固化过快，从而影响地坪的质量。 接下来，需要进行静电处理。静电处理是防静电环氧自流平施工中非常重要的一步。首先，要对施工现场进行静电测试，了解静电的产生和积累情况。然后，根据测试结果选择合适的防静电措施。一种常用的防静电措施是使用导电底涂，将导电性好的底涂涂刷在地
面上，形成导电层，可以有效地将静电导入地下，避免静电的积累和放电。另外，还可以使用静电导电剂，将其添加到环氧树脂中，增加地坪的导电性能。 还需要注意施工工具和材料的选择。在防静电环氧自流平施工中，应选择抗静电的施工工具和材料。例如，施工工具可以选择导电性好的材料制成，如导电刮板、导电辊筒等。材料方面，应选择抗静电的环氧树脂材料，确保地坪的导电性能和防静电效果。 要进行质量检验和维护。在防静电环氧自流平施工完成后，应进行质量检验，确保地坪的质量符合要求。同时，还需进行定期的维护和保养，保持地坪的防静电效果。定期检查地坪的导电性能，如有发现问题及时修复，以确保地坪的防静电效果持久有效。 防静电环氧自流平施工工艺是一项重要的工作，对于一些对静电敏感的场所尤为重要。通过清洁和干燥的施工环境、静电处理、选择抗静电的施工工具和材料以及质量检验和维护等措施，可以有效地防止静电的产生和放电，保障施工质量和人员安全。希望本文的介绍能够帮助读者更好地了解防静电环氧自流平施工工艺，并在实际工作中加以应用。
