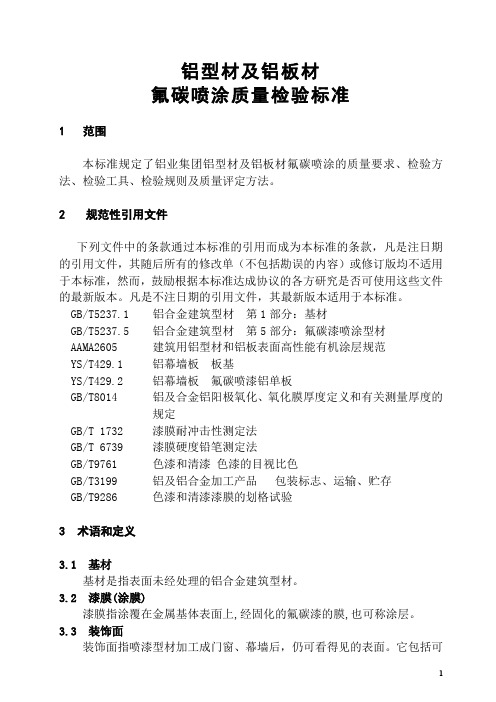

铝型材及铝板材
氟碳喷涂质量检验标准
1范围
本标准规定了铝业集团铝型材及铝板材氟碳喷涂的质量要求、检验方法、检验工具、检验规则及质量评定方法。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T5237.1 铝合金建筑型材第1部分：基材
GB/T5237.5 铝合金建筑型材第5部分：氟碳漆喷涂型材
AAMA2605 建筑用铝型材和铝板表面高性能有机涂层规范
YS/T429.1 铝幕墙板板基
YS/T429.2 铝幕墙板氟碳喷漆铝单板
GB/T8014 铝及合金铝阳极氧化、氧化膜厚度定义和有关测量厚度的规定
GB/T 1732 漆膜耐冲击性测定法
GB/T 6739 漆膜硬度铅笔测定法
GB/T9761 色漆和清漆色漆的目视比色
GB/T3199 铝及铝合金加工产品包装标志、运输、贮存
GB/T9286 色漆和清漆漆膜的划格试验
3术语和定义
3.1 基材
基材是指表面未经处理的铝合金建筑型材。
3.2 漆膜(涂膜)
漆膜指涂覆在金属基体表面上,经固化的氟碳漆的膜,也可称涂层。
3.3 装饰面
装饰面指喷漆型材加工成门窗、幕墙后，仍可看得见的表面。它包括可
开启窗、通风口、门或板等处于开启和关闭状态时，可以见到的表面。
3.4 膜厚
膜厚指涂覆在金属基体表面上,经固化的氟碳漆的厚度。
3.5 光泽
涂膜表面以反射光线的能力为特征的一种光学性质。
3.6 附着力
涂层与基体间结合力的总和。
3.7 流痕(流挂)
流痕指在涂覆和固化期涂膜出现的下边缘较厚的现象。
3.8 皱纹
皱纹指在干燥过程中涂膜通常由于表干过快所引起的折起现象。
3.9 气泡
气泡指涂层因局部失去附着力而离开基底（底材或其下涂层）鼓起,使涂膜呈现似圆形的突起变形。泡内可含液体、蒸汽、其它气体或结晶物。
3.10 平均膜厚
平均膜度是指在喷涂型材装饰面上测量的若干个（不少于5个）局部膜厚的平均值。
3.11 最小局部膜厚
最小局部膜厚是指型材装饰面上测量的若干个局部膜厚中的最小的一个。
3.12 色差
通过目视或仪器测量而确定的样件颜色的色调、明度和彩度的差异。
4检验项目
4.1.喷涂前基材外观质量要求
4.1.1铝型材
4.1.1.1 不允许有裂纹，起皮，腐蚀和气泡等缺陷存在；
4.1.1.2允许有轻微的压坑、碰伤、擦伤存在，其允许深度为：装饰面不大于0.03mm，非装饰面不大于0.07mm。
4.1.1.3 打磨后装饰面无划伤、毛刺、油污、胶渍等缺陷存在。
4.1.2 铝板材
4.1.2.1 边部应切齐，无毛刺、裂边，不允许有分层；
4.1.2.2 表面不允许有裂纹、腐蚀，两端50mm范围以外不允许有矫直辊印；
4.1.2.3 一面不允许有松树枝状花纹、气泡等缺陷；
4.1.2.4 允许有轻微乳液痕及油痕，但面积不超过1%；
4.1.2.5 允许有轻微、少量的擦伤、划伤、金属及非金属压入物、压过划痕等缺陷，缺陷深度不超过0.05mm；
4.1.2.6 另一面允许有不严重的缺陷，但缺陷深度不得超过板材厚度的允许负偏差，并保证板材的最小厚度。
4.1.2.6打磨后装饰面无划伤、毛刺、油污、胶渍等缺陷存在；焊道修磨过渡平整、光滑；焊缝处无气孔裂纹等缺陷存在。
4.2前处理后质量要求
除应符合4.1要求外，尚应满足下述要求：
操作者严格按前处理工艺守则操作,铝型材及铝板材经前处理后,表面无挂灰及返锈现象，有彩虹色或无色透明转化膜。
4.3 喷涂后成品质量要求
4.3.1 涂膜外观质量要求
4.3.1.1 目视干膜涂层表面应平滑、均匀，不允许有：
a）流痕;
b) 皱纹;
c) 气泡;
d) 脱落及其它影响使用的缺陷。
4.3.1.2 涂膜颜色一致性
a）单色漆涂层与合同规定标准色板色差值及同一批产品之间色差值:样件ΔE*ab≤1.0,成批产品ΔE*ab≤1.5；
b) 其它色漆涂层色差检验:以目视为主,色差仪检测为附,目视检测方式为在均匀光源或日光照射下，将被检验件与合同规定标准色板同方向并在一起，在距离3米处垂直目视，颜色基本一致。色差仪显示值ΔE*ab≤1.5。
4.3.1.3 涂膜光泽度：用60度光泽仪检测，光泽度值应符合下表1规定。
装饰面涂膜厚度应符合表面2的规定。
注：装饰面喷涂时由于基材横截面形状的复杂性，致使基材某些表面（如内角，横沟等）的涂膜厚度低于规定值是允许的，但不允许出现露底现象。如非装饰面需喷涂时，应在合同及相关技术文件中特殊注明，其涂层的厚度一般不作要求，但不能漏喷露底。合同及技术文件中不注明的，按不喷涂供货。
4.3.3 涂膜附着力
4.3.3.1 涂膜干附着力：用间距1mm的6格划格器对干膜试验，划格区达到0级要求。
4.3.3.2 涂膜湿附着力：试样划格后，将其放入38℃的蒸馏水或无离子水中浸泡24小时后取出、擦干，试验划格区不得脱落和位移。
4.3.3.3 涂膜沸水附着力：试样划格后，将其放入95℃以上的沸水中浸泡20分钟，然后将试样取出、擦干，试验划格区不得脱落和位移，试样不得有气泡
4.3.4 涂膜硬度：干膜经铅笔划痕试验，硬度≥1H级。
4.3.5 涂膜耐冲击性：涂膜正面经冲击试验后应无开裂和脱落现象，但在凹面的周边处允许有细小皱纹
4.3.6 涂层的耐磨性、耐沸水性、耐盐酸性、耐硝酸性、耐溶剂性、耐灰浆性、耐盐雾腐蚀性、耐洗涤剂性、人工加速耐候性质量要求应符合GB5237.5中的有关规定。
4.4 型材及板材装饰面保护质量要求
4.4.1 型材及板材喷涂后，在符合4.3.1-4.3.6的条件下，应对装饰面（可视面）进行贴膜保护，以防止在加工、周转过程中磕、碰、划伤。
4.4.2 贴膜前用洁净的抹布或风管去除表面灰尘、污物等粘着物。
4.4.3 保护膜不应有飞边、翘起、拉伸破损现象。
4.4.4 机械贴膜和手工贴膜允许偏差见表3
4.4.5 型材在周转过程中有保护膜脱落、翘起现象应及时修补。
5检验与试验方法
5.1 外观质量的检验与试验方法应符合4.1、4.2、4.3、4.4的规定。
5.2 涂层颜色和色差的检查，一般情况下采用目视法，按GB/T9761-1988中3.2条及
6.1条规定，对照标准色板进行检查。单色涂层仲裁时采用色差仪，按GB/T11186.2的规定进行检查。
5.3 涂层的光泽度用光泽测试仪按GB/T9754规定执行。
5.4 涂层厚度按GB/T4957的规定执行。每根型材的测量处数不少于10处，测量时的具体规定参考GB/T8014.
5.5涂膜干附着力按GB/T9286中的规定测定，划格间距1mm。
5.6 涂膜硬度按GB/T6739中的B法规定测定，试验结果按GB/T6739中的4.4.6进行评定。
5.7 涂层的耐磨性试验按GB5237.5中附录A的规定执行。
5.8 涂层的耐沸水性、耐盐酸性、耐硝酸性、耐溶剂性、耐灰浆性、耐盐雾腐蚀性、耐洗涤剂性、人工加速耐候性试验按GB5237.5中的有关规定执行。
5.9 涂层的耐湿热性按GB/T 1740中的规定执行。
5.10 涂层的耐冲击性参照GB/T 1732的规定执行。
5.11 氟碳漆的化学成分应通过色谱分析仪，检测氟碳漆中氟树脂的含量，当氟树脂的含量不低于70％时，质量合格。
6检验规则
6.1 检验要求
6.1.1 入厂基材由质检部门按要求进行检验，合格后方能生产。
6.1.2 喷涂成品由质检部门按要求进行检验，保证产品质量符合定货合同的规定，并填写质量保证书。
6.2 检验项目
6.2.1 每批喷涂成品出厂前应由质检员对涂膜外观质量以及涂膜厚度、颜色和色差、附着力进行检验；
6.2.2 试验室对漆膜光泽、硬度、耐冲击性、杯突试验、抗弯曲性等性能进行检验；
6.2.3 其它性能采用定期检验方式（每年至少一次），一般不检验，但供方必须保证产品可达到相应质量要求，如用户要求进行测试验，应在合同中注明。
6.3 取样
产品取样应符合表4的规定。
6.4 检验结果评定
6.4.1 涂膜外观质量及色差不合格时为单件不合格。
6.4.2 涂膜外观质量及色差需逐件检查，涂膜厚度取样应符合表5的规定，检测涂膜其它性能时每批取2个工件，每个工件取2个试样。
合格。但允许逐件检验，合格的工件可以交货。
6.4.4 附着力检测按3%-5%比例抽检，发现1支不合格，逐支检测，不合格予以挑出。其它涂膜性能检测项目若有一项不合格，则判整批不合格。
7标志、包装、运输、贮存
7.1 在检验合格的喷涂成品上，应有如下内容的标签（或合格证）：
a)供方名称和地址；
b)供方质检部门的检印；
c)工程名称和代号；
d) 产品规格和数量；
e)生产日期或批号；
f)涂层的颜色（或代号）、光泽和涂层种类。
7.2 包装、运输、贮存
6.2.1 每个工件的装饰面要帖上塑料薄膜加以保护；
6.2.2 工件之间用泡沫、包装纸加以隔开，以防止运输时互相碰撞；
6.2.3 运输时不能重压、碰撞，应注意防曝晒、雨淋；
6.2.4 产品应贮存在通风、干燥、周围无腐蚀性气氛的仓库内；
6.2.5 产品应平放，不能堆码过高。
前言 本部分第4.5.3.1条、第4.5.5条是强制性的，其余条款是推荐性的。 GB 5237《铝合金建筑型材》分为六部分： ——第1部分: 基材 ——第2部分: 阳极氧化型材 ——第3部分: 电泳涂漆型材 ——第4部分: 粉末喷涂型材 ——第5部分: 氟碳漆喷涂型材 ——第6部分: 隔热型材 本部分是GB 5237的第5部分。 本部分代替GB 5237.5-2004《铝合金建筑型材第5部分:氟碳漆喷涂型材》。本部分参考AAMA2605-2005《铝挤压材和板材的超高性能有机涂层性能要求和试验方法》进行修订的。 本部分与GB5237.5-2004的主要技术差异如下： ——涂层的耐中性盐雾试验时间规定为4000h，与AAMA2605一致。 ——涂层的人工加速耐候性采用氙灯照射人工加速老化试验，试验时间为2000h。 ——涂层的耐湿热试验时间规定为4000h，与AAMA2605一致。 本部分由中国有色金属工业协会提出。 本部分由全国有色金属标准化技术委员会归口。 本部分主要起草单位：广东兴发铝业有限公司、福建省闽发铝业股份有限公司、福建省南平铝业有限公司、国家有色金属质量监督检验中心、中国有色金属工业标准计量质量研究所、广东坚美铝型材厂有限公司。 本部分参加起草单位：华南有色金属质量监督检验中心、广亚铝业有限公司、广东凤铝铝业有限公司、佛山市新合铝业有限公司。 本部分主要起草人：陈文泗、朱玉华、吴锡坤、陈素妹、林洁、卢继延、何耀祖、詹浩、章吉林。 本部分所代替的历次版本发布情况为——GB/T 5237.5-2000、GB 5237.5-2004 铝合金建筑型材 第5部分氟碳漆喷涂型材 1 范围 本部分规定了氟碳漆静电喷涂铝合金建筑型材的要求、试验方法、检验规则和标志、包装、运输、贮存以及合同（或订货单）内容。 本部分适用于以聚偏二氟乙烯漆作涂层的建筑用铝合金热挤压型材（以下简称型材）。 用途和表面处理方式相同的其他铝合金加工材也可参照采用。 2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方面研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 228-2002 金属材料室温拉伸试验方法 GB/T 1732 漆膜耐冲击性测定法
型材检验标准 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
挤压型材检验标准 编制： 审核： 2015年1月15日发布 2015年 1月16 日实施 XXXXX铝业有限公司 一．检验依据与规范 针对工业型材太阳能支架为6005牌号，其主要成分见下表 铝型材进行检验的主要依据为： GB/3190-2008 变形铝及铝合金化学成分 铝合金建筑型材第一部分基材 GB/T -2006 一般工业用铝及铝合金挤压型材 JIS H4100-2006 铝和铝合金挤压型材（日本标准） 计数抽样检验程序第一部分按AQL=特殊水平S-4级进行抽样检验 GB/T14846-2008 铝及铝合金挤压型材尺寸偏差 以上相关技术标准进行实施，如遇到国家技术标准变动，依据最新国家标准或者出口国家的标准进行检验。 具体标准如下; 铝型材的材质应符合GB/3190-2008 中相应的成分要求
铝型材的力学性能应符合GB/T -2006 相对应的牌号状态力学性能的要求 如需要喷砂按客户提供的要求生产(砂的目数） 如需要阳极氧化膜性能应符合的规定要求。 横截面尺寸允许偏差 铝型材横截面尺寸应符合本公司相应规格型材设计图纸及文件中相关项目的要求，未注尺寸应符合JIS H4100-2006、 GB/T14846-2008高精级要求。 铝型材角度允许偏差 铝型材角度允许偏差应符合本公司相应规格型材的设计图纸及文件中相关项目要求，未注明角度偏差的应符合GB/T 14846-2008超高精级要求±° 平面间隙（挤压） 铝型材平面间隙应符合GB/T 14846-2008 条款相关要求生产检验，需要级别在合同中注明。 型材弯曲度（挤压） 铝型材的弯曲度应符合GB/T 14846-2008相关精级要求，需要级别在合同中注明。 型材的扭拧度 铝型材的扭拧度应符合GB/T 14846-2008高精级要求。
氟碳喷涂铝板的简介及加工过程 一、前言 高士达牌氟碳铝单板从一九九八年开始生产，随着市场需求的发展，高士达集团公司于二○○一年初投入巨资新建一条从日本等国引进的全自动喷涂生产线，组建成独立核算、自主经营的全资子公司金星建材有限公司。 金星建材有限公司钣金年加工能力平均超过20万M2，喷涂年生产能力大于40万M2，主要产品有氟碳铝单板，铝质开花板，室内装天花及来料铝材的喷涂加工。 金星建材有限公司的经营宗旨是：质量第一、用户至上、开拓创新。 二、氟碳铝单板的构造、性能及用途 氟碳铝单板作为建筑外装饰的一种主要选择对象，它与瓷片、玻璃、塑铝板、蜂巢板、大理石等外装材料相比，有其独特的优越性，具有广阔的发展空间。人们习惯上把它归入铝质外墙板一类产品，铝质外墙板可细分为：单层板、铝塑复合板、铝蜂巢板三种典型产品，视工程的具体要求而加以选择。 1、产品的简单构造 ①铝单板主要选用1100或是003铝合金板材经折成型、焊接、背面加槽形加强肋，四周铆接角码组成。 ②表面涂层：用于室外一般选用氟碳涂料，室内可选择丙烯酸涂料、聚酯涂料和粉沫涂料。 ③用于单层户外用铝板厚度一手选择2.5mm、3.0mm，低层和裙楼部分可选择2.0mm厚度，室内用时可选择最1.0mm或1.5mm。 铝单板的外形尺寸一般长度可由客户任意选择，宽度不超过1800mm。 2、产品的主要性能 ① 与瓷片、玻璃等材料相比，铝板具有重量轻、强度高、刚性好，易加工等特点。 ② 表面涂层由于选择了氟碳涂料，故具有超强的耐侯性和耐紫外线性能，色彩和光泽保持长久，耐腐蚀性好，可在-50℃~80℃的恶劣气候条件下使用。 ③ 耐酸性。耐碱性能良好，目前氟碳涂料是最具户外使用性能最优异的涂料。 ④ 加工性能优良，易切割、焊接、弯曲可制作造型和便于工地安装，这一上点是其他装饰材料所无法比拟的。 ⑤ 隔音、减震性良好，可在铝板上任意冲孔，也可在背后加吸音棉、岩板等吸音、隔热材料，阻燃性好，发生火灾时无毒烟产生。 ⑥ 颜色可选择性广、色泽漂亮，可任意选择。 缺点： ① 隔热差，因为铝传热快。 ② 造型复杂，运输成本较高。 3、产品的主要用途 ① 主要的建筑外墙。 ② 门厅、门面、包柱、网架结构、户外飘棚等。 ③ 隧道壁板、室内造型天花。 ④ 广告招牌及其他。 三、氟碳铝单板的质量要求 氟碳铝单板用于户外，通常对质量的要求都很严格，从原材料的采购、生产、安装等一系列交付使用前都有严格的规定。本公司严格遵循ISO9001-2000的质量保证体系进行产品质量控制。 1、材料选择 ① 铝板主要选择西南铝加工厂。福建瑞闽铝带材有限公司等知句的正规厂商生产的优质铝板，可提供1100或是003等合金铝板，宽度可分别提供到1800mm和1500mm，所有订购铝板均由铝板生产厂提供铝板合格证、材质证明书。
铝型材表面处理工艺类别、解析 铝型材表面处理主要分为：氟碳喷涂、粉沫喷涂、阳极氧化（阴极氧化）、电泳、电镀等。这些表面处理方法间有相同也有不同，相同点就是都是在型材表面增加了保护膜；不同在于氟碳喷涂、粉沫喷涂是靠静电加膜于型材表面，所以也称静电喷涂；阳极氧化、电泳是通过直流电的正负极以及形成膜的分子、原子以及离子的正负相吸移动附着于金属表面而形成的保护膜；电镀和阳极氧化、电泳工艺术有雷同处，所不同的是：被电镀的可以不是金属，电镀液由含有镀覆金属（锌、铬、镍等）的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。1，电镀可以对五金和塑胶进行处理,。2，电泳和阳极只能对导电物体进行处理。3，电镀和电泳均为对被处理物体表面增材料，换句话说,就是厚度增加，4，而阳极则为对物体进行去材料处理,也就是阳极后厚度会减小。 下面就型材表面处理做具体分析 一、氟碳喷涂和粉末喷涂（静电喷涂） （一）粉沫喷涂：粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格
比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 (二)另一种静电喷涂为液态喷涂，又称氟碳喷涂，属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。 1，氟碳喷涂的设备及工艺 氟碳涂料本身性能决定，喷涂设备必须保证有出色的雾化效果，
型材检验标准 Prepared on 24 November 2020
挤压型材检验标准 编制： 审核： 2015年1月15日发布 2015年 1月16 日实施 XXXXX铝业有限公司 一．检验依据与规范 针对工业型材太阳能支架为6005牌号，其主要成分见下表 铝型材进行检验的主要依据为： GB/3190-2008 变形铝及铝合金化学成分 铝合金建筑型材第一部分基材 GB/T -2006 一般工业用铝及铝合金挤压型材 JIS H4100-2006 铝和铝合金挤压型材（日本标准） 计数抽样检验程序第一部分按AQL=特殊水平S-4级进行抽样检验 GB/T14846-2008 铝及铝合金挤压型材尺寸偏差 以上相关技术标准进行实施，如遇到国家技术标准变动，依据最新国家标准或者出口国家的标准进行检验。 具体标准如下; 铝型材的材质应符合GB/3190-2008 中相应的成分要求
铝型材的力学性能应符合GB/T -2006 相对应的牌号状态力学性能的要求 如需要喷砂按客户提供的要求生产(砂的目数） 如需要阳极氧化膜性能应符合的规定要求。 横截面尺寸允许偏差 铝型材横截面尺寸应符合本公司相应规格型材设计图纸及文件中相关项目的要求，未注尺寸应符合JIS H4100-2006、 GB/T14846-2008高精级要求。 铝型材角度允许偏差 铝型材角度允许偏差应符合本公司相应规格型材的设计图纸及文件中相关项目要求，未注明角度偏差的应符合GB/T 14846-2008超高精级要求±° 平面间隙（挤压） 铝型材平面间隙应符合GB/T 14846-2008 条款相关要求生产检验，需要级别在合同中注明。 型材弯曲度（挤压） 铝型材的弯曲度应符合GB/T 14846-2008相关精级要求，需要级别在合同中注明。 型材的扭拧度 铝型材的扭拧度应符合GB/T 14846-2008高精级要求。
氟碳漆（仿金属铝板）施工工艺 一、适用范围： 本工艺适用于在：水泥砂浆、混合砂浆、混凝土板、现浇混凝土墙等室外基层上进行施工。 二、施工准备： 1、施工准备： ①根据施工面积及施工面情况，做好施工定量材料的计划与供应工作。 ②落实具体的分工、计划与各项管理制度，如质量检验、进度、安全等。 2、材料准备： ①腻子：外墙涂饰专用配套腻子。 ②底涂：抗碱封闭底涂，用于基层封闭，防止游离碱及改性物外渗。 ③中涂：氟碳树脂着色中涂，有很好的着色作用和粘结性。 ④面涂：氟碳树脂金属效果面涂，有很好的金属质感，耐酸、碱，有较强的耐候性。 ⑤分格缝材料：采用“腻子：固化剂=3：1”的配方，有很好的弹性并具防水性能。 ⑥抗碱玻纤网：化学纤维精制而成，防止涂层开裂、剥落，增强拉力和稳固力。 ⑦工具和用品的准备：专用的电动搅拌机、搅拌桶、小型涂料桶、吊篮、橡胶塑料刮板、橡皮滚筒、铁皮小刮板、扫帚、墩布、喷灯、磅称、小抹子、铲刀、靠尺、空气压缩机、W71喷枪等。 3、技术准备 ①基面检查与处理： 用建筑检测仪、红外线检测仪器等专用仪器检查基面平整度、垂直度、允许偏差和检验方法，见下表： 序号项目允许偏差（mm) 检验方法 1 表面平整 2 用2米长靠尺和楔型塞尺检查 2 阴阳角垂直 2 用2米托线板检查 3 立面垂直 3 4 阴、阳角方正 2 用方尺和楔型塞尺检查 5 分格缝平直 3 拉5米线和尺检查 6 分格面平面度 2 3米靠尺，钢板尺 A、基面平整度 基面的平整度将直接影响找平腻子的用量与施工后外观整体平整度。检测方法：用2m 靠尺，用塞尺测量靠尺下的缝隙，一般应控制在3mm以内。
B、基面裂缝 检测方法：目视检查整体墙面有无裂缝，如有应进行记录。并用凿子凿成“V”字型后用天虹专用填缝腻子进行填补平整。 C、基面空鼓 检测方法：用锤于进行锤敲墙面有无空鼓，如有应进行记录。并应将空鼓部分延伸.10cm 部分全部清除干净，重新用天虹填补腻子进行填补平整。 D、其他细部检查与处理 记录窗边、线条不合乎要求的数量、位置。外排水管及脚手架穿墙管、空调预留孔洞、上料洞口数量、部位等，外墙排水管在涂料涂装前应安装固定好：空调预留孔洞应根据具体情况，或棱角分明，或修圆修平；并督促土建尽早修补墙洞，抹灰一定要实，且略低于平面或与大面一样平，确保大面平整。为了保证颜色的均一性，外墙脚手架不应有穿墙管、靠墙管，如需加固脚手架，应改用穿窗管、室内加固。 E、含水率 检测方法：用测湿仪进行测试墙体水分，含水率应<15 F、pH值： 检测方法：用pH试纸或pH计进行检测墙体的酸碱度，pH值应<10，否则应对墙体进行处理。 如遇到强碱性墙（墙面结晶、白霜、碱性盐析出或局部大面积严重泛黄），可用铲刀清理结晶，“白霜”，采取稀益酸或25℃草酸饱和深液中和后重复此上步骤。 J、浮尘、油污 检测方法：目测整体墙面有无浮尘、油污等表面附着物，如有浮尘应用砂纸进行打磨处理，油污应清洗干净。以保证腻子层的附着强度。 基面检查后，认真填写检查报告，交监理或土建方。对达不到要求的部位，协同配合及时整改。 做样板：大面积施工前应由部分操作人员按施工工艺要求做好“样板”，经甲方、监理、设计等单位认可后，作为验收依据。 4、工艺程序及方法： ⑴、仿金属铝板氟碳漆施工操作程序（含分格缝操作程序）： 涂饰施工的基本层次 ①基面→②玻纤布→③粗腻子（找平腻子）→④细腻子（平滑腻子）→⑤渗透封闭底漆→⑥抛光腻子（滑爽腻子）→⑦抗碱封 闭底漆（氟碳中涂）→⑧氟碳面漆。 涂饰施工工序（施工基本工艺）：
广东唐氏集团铝型材检验标准 第一章总则 第一条为了规范公司铝型材检验标准，控制型材生产工艺以及成品出厂质量，规避市场风险，提升品牌形象，特制定本章。 第二条本标准规定了铝型材的技术标准、外观质量、检验方法。本标准适用于建筑铝型材。 第三条本标准以GB5237-2008为基准拟定。 第四条公司旗下“永兴”、“亚阳”、“兴铝”三个品牌均以此标准为检验标准。 第五条涉及到商标方面的各项要求，应完全符合《商标法》、《广告法》、《反不正当竞争法》、《知识产权保护法》等法律、法规要求。 第二章基材 第六条本部分规定了未经表面处理的铝合金建筑型材的要求、试验方法、检验规则、标识及合同（或订货单）内容。 第七条本部分适用于表面未经处理的建筑用铝合金热挤压型材（以下简称型材）。 第八条术语定义
基材是指表面未经处理铝合金建筑型材。 装饰面是指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看的见的表面。 外接圆是指能够将型材的横截面完全包围的最小的圆。 第九条基材（坯料）相关技术指标及外观要求，见下表： 一) 长度要求定尺时，应在合同中注明，公称长度≤6m时，允许偏差为﹢15mm；长度＞6m时，允许偏差由双方协商决定。 (二) 以倍尺交货的型材，其总长度允许偏差为+20mm，需要加锯口余量时，应在合同中注明。 (三) 端头斜切度不应超过2°。 第十条力学性能 取样部位的公称壁厚＜时，不测定断后伸长率。
室温力学性能要求如下 第十一条试验方法 (一) 化学成分分析可采用化学分析法和仪器分析法等方法进行，化学成分仲裁分析按照GB/T 20975规定的方法进行。 (二) 力学性能拉伸试验按照GB/T 228-2002规定的方法进行，断后伸长率按照GB/T 228-2002中的条仲裁；维氏硬度试验按GB/T 规定的方法进行；韦氏硬度试验按YS/T 420规定的方法进行。 第十二条尺寸偏差 (一) 壁厚、非壁厚尺寸、角度、倒角半径及圆角半径采用相应精度的卡尺、千分尺、R规等测量工具或专用仪器测量。 (二) 长度、斜切度采用相应精度的测量工具或专用仪器测量。 第十三条外观质量在自然散射光下，以正常视力（不使用放大器）检查型材外观。对缺陷深度不能确定时，可采用打磨测
铝及铝合金检验标准 来源：中国铝材信息网，更新时间：2006-10-3 20:03:53，阅读：385次 1、目的 发现、控制不合格品，采取相应措施处置，以防不合格品误用。 2、范围 适用于外协制品、成品及顾客退货各过程中涉及到的工序名称。 3、定义（无） 4、职责 4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。 4.2 制造部参与不合格品的处理。 4.3 供应部负责进料中不合格品与供应商的联络。 4.4 管理者代表负责不合格品处理的批准。 5.氧化类型: B3-002 胚料 B3-003 黑色阳极氧化 B3-004 银白阳极氧化 B3-005 雾银阳极氧化 B3-006 磨砂阳极氧化 B3-007 古铜阳极氧化 B3-008 金黄色阳极氧化 B3-009 香槟色阳极氧化 B3-010 光亮阳极氧化 B3-011 黑色化学氧化 B3-012 银白化学氧化 B3-013 雾银化学氧化 B3-014 磨砂化学氧化 B3-015 古铜化学氧化 B3-016 金黄色化学氧化 B3-017 香槟色化学氧化 B3-018 光亮化学氧化 5、检验 5.1抽检标准 检验员按照按照《GB/T 2828。1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》对来料进行抽检。抽检水平一般为Ⅱ级，AQL=1.5。检验合格，真写检验记录并在验收单上签字；检验不合格，填写《填写检验不合格通知单》，交主管进行判定。 5.2检验内容： 5.2.1检验来料包装是否符合要求。出厂标识是否清楚、完整。 5.2.2 对照验收单检验来料的材料、型号、代码是否符合要求。 5.2.4表面外观检验:表面如要求拉丝则要求纹路粗细均匀,表面清洁，不得有明显的划痕、磕碰伤、斑点及污疵等缺陷;要求膜层均匀、连续、完整，不允许有膜层疏松;表面不得有挂灰; 表面不允许有由于合金表面不均匀,用细砂纸打磨后重新氧化带来的长条纹。 5.2.6 测厚仪检验膜厚，不允许没有氧化膜或氧化膜偏薄。一般要求氧化膜不得小于4μm。
建筑铝型材表面处理过程中V0C 问题的技术研讨会 ——会议纪要 环保节能是铝型材行业转型升级的重要一环。传统氟碳漆工艺，尽管保证了铝型材产品表面质量，广泛应用在铝型材生产加工中，但由于有机溶剂的挥发，在生产过程中会产生大量 VOC 排放，不仅对工人的健康造成危害，对自然环境也造成不同程度的污染。水性氟碳漆和氟碳粉末，是当前符合环保的发展方向的新工艺。这种新工艺既能保证产品质量，又能减少 VOC 的排放！ 一、什么是 VOCs ？ VOCs （volatile organic compounds ） 学名：挥发性有机化合物，按照世界卫生组织的定义，沸点在50~250 C, 常温下饱和蒸汽压超过 133.32Pa ，在常温下以蒸汽形式存在于空气中的一类有机物为挥发性有机物。 VOCs 具有相对强的活性，是一种性格比较活泼的气体，导致他们在大气中既可以以一次挥发物的气态存在，又可在紫外线照射下，在 PM10 颗粒物中变化而在此成为固态、液态或二者并存的二次颗粒物存在；且参与反应的这种物质的寿命还相对比较长，可以随着风吹雨淋等天气变化转移扩散，或者进入水喝土壤，污染环境。 并且，VOCs 可以和空气中的氮氧化合物结合，在太阳光的照射下回生成两种（类）污染物，一种叫二次有机颗粒物，或二次邮寄气溶胶（ SOA），是大气中 PM2.5 的一个重要组成部分；另一种污染物则是光化学产生的臭氧，臭氧就是光化学烟雾的主要标志之一。 因此， VOCs 一方面导致 PM2.5 的产生，形成现在中国城市很普遍的雾霾；另一方面， VOCs 也会导致地面臭氧浓度增高，使得光化学烟雾污染更加严重。所以 VOCs 不容小觑，其是四大污染物之一，对人类健康和社会环境影响极大，必须进行有效整治。 二、建筑铝型材表面处理时产生的 VOCs 在四中表面处理形式中： 1. 阳极氧化是硫酸溶液阳极氧化，不产生VOCs； 2. 电泳涂漆中VOCs含量在实际工作使用中约为 5g/L电泳漆； 3. 粉末喷涂中其VOCs含量在实际工作中使用几乎为零； 4. 氟碳喷涂漆，目前我国建筑铝型材使用的绝大多数为热熔型氟碳树脂（PVDF涂料， 其VOCs含量在工作使用中约为 809g/L工作液（三涂计算）。 从上述四种状况可以清晰看出，建筑铝型材表面处理中VOCs的问题重点在于热熔型氟 碳树脂（PVDF）涂料，因为它是用有机溶剂作为稀释剂进行工作的。按测算，目前热熔型氟碳树脂（PVDF涂料在目前氟碳漆喷涂中，1吨建筑铝型材需消耗有机溶剂约40.02kg。按去年我国铝加工材产量 5236 万吨计，经粗略测算，氟碳漆型材好用有机溶剂约 为 2.45 万吨有机溶剂。 三、2015 年 10 月，北京发改委发布 2003 号文《关于挥发性有机物排放收费标准的通知》， 此通知自 2015 年 10 月 1 日起，北京将在家具制造、包装印刷、石油化工、
蘇州穩勝精密鋁業有限公司
范围 本文规定了产品铝制结构件的表面等级划分及其外观质量要求。 本文适用于苏州稳盛精密铝业有限公司所有不需要表面处理的铝制产品或结构件检验规范. 2术语和定义 2.1外部表面：在产品正常工作状态下、或产品开启前门后，能直接正视到的表面。 2.2内部表面：在产品正常工作状态下、或产品开启前门后，不能直接正视到的表面。 0而进行的观察（如图1）。 2.3正视：指检查者站立于被检查表面的正面、视线与被检表面呈45-90 2.4金属表面：产品材料有金属质感的表面。 2.5凹坑：由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。 2.6凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平整的现象，手摸时有不 平感觉。 2.7水印：材料脏污清除后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印痕。 2.9保护膜：指附着在铝材表面放臵基材划伤等起保护基材作用的一层薄膜。
2.10异物、杂质：由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的压杂在产品表面不同色的斑点。 2.11颗粒：因材料杂质或外来物（如焊渣等）的影响而在表面形成的、颜色与正常表面一致的凸起现象。 2.12 图文损伤：印刷图文因局部脱落或擦伤、附着不良、污染等所造成的图形、字迹变形、模 糊、断字、毛边、缺损、漏印等不完整不清晰现象。 2.13浅划痕：基材金属表面有伤痕，且伤及很浅手摸无明显手感的划痕。 2.14深划痕：基材金属表面有伤痕，且伤及很深手摸有明显的手感的划痕 2.15 色差：基材金属表面颜色出现两种以上（含两种）或与同批材料在色调上有明显层次感觉的现象。 2.16表面氧化：基材金属表面由于长时间接触汗渍等带盐份物资从而引发的金属表面发生色差和硬度降低的化学反应。 2.17剥落：基材出现一道或多道金属层脱落的现象。 2.18裂纹：产品基材在经过折弯等外界压力作用下受力处发生物理变化出现条纹当没有明显手感的现象。 2.19毛刺：材料在剪切过程中由于剪切到刀片磨损不锋利没能同时及时整齐剪断而残留材料切边针状的金属废料。 2.20平面度：产品受到外力受力而产生扭曲的现象。 2.21尺寸超差：产品在制造过程中的实际测量尺寸与设计图纸尺寸不一致的现象。 3对外观的技术要求 3.1 总则 3.1.1原则：产品外观应美观，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。 3.1.2产品的各部位表面按其在产品中所处位臵和质量要求划分为二个等级，即：外部表面和内部 3.1.3有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。其它结构件表面缺陷的程度不能超出表2的要求，否则为不合格。表2中未包括的缺陷均属于不允许范围（但符合零件状态标准的除外）。 （注：表2中所列的缺陷个数当在每一表面上≥2个时，每2个缺陷之间的距离必须大于50mm，否则视为同一缺陷，面积.长度以其总和计。）
氟碳喷涂属于静电喷涂，静电喷涂利用了物理学电场力的原理。氟碳涂料是以聚偏二氟乙烯树脂烘烤为基料或配金属铝粉为色料制成的涂料，从化学结构上研究，这种涂料结构非常稳定，不同于其他涂料，氟碳涂料能在恶劣气候和环境下长期不褪色，耐腐蚀性强，另外还抗紫外光。正是因为氟碳涂料的优越性能，所以特别适合用在铝单板表面。 一、氟碳喷涂原理： 用静电喷粉设备把氟碳粉末涂料喷涂到铝单板的表面，在静电作用下，氟碳粉末会均匀的吸附于铝单板表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异的最终涂层；氟碳喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺。
二、氟碳喷涂铝单板工艺流程如下： 前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗 喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检 多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。 三、那么氟碳铝单板装修天花板相对于其他材质的天花板有什么优势呢？
1、审美的优势：铝单板天花首先可以做成各种各样的颜色，其次就是铝单板可以被制作成各种图案与花纹，会议室的装修一定会要求符合企业的形象，所以每个企业的要求自然会不一样，用铝单板做天花板更能达到个性化，现代化的的效果。 2、性价比高的优势：铝单板是用铝板加工而成，又采用先进的氟碳喷涂技术进行后期处理而成，铝单板自身具有很多优势，用铝单板做天花不仅可以吸音、施工便捷、耐久性和耐腐蚀性好，而且使用寿命也是很长，同时铝单板做天花装修相对于其它装修材料也不是很贵，铝单板价格大约是140-260每平方米，当然这个价格不是统一的，会根据各种情况而有所表动，具体价格会根据铝单板行情、铝单板厂家工艺、铝单板批发的量等因素有所浮动。总之铝单板做吊顶不像传统的天花板的使用寿命短，易变形，易发霉等缺点会随着时间的推移逐渐显示出来，迫使你换天花板。 3.保养的优势：一方面铝单板不易变形，不易脱落，这使得后期维护的次数很少，几乎没有什么成本，另一方面铝单板防水防潮，清洁起来方便快捷。所以
挤压型材检验标准 编制： 审核： 2015年1月15日发布2015年1月16 日实施 XXXXX铝业有限公司 一．检验依据与规范 针对工业型材太阳能支架为6005牌号，其主要成分见下表 铝型材进行检验的主要依据为： GB/3190-2008 变形铝及铝合金化学成分 GB5237.1-2008 铝合金建筑型材第一部分基材 GB/T -2006 一般工业用铝及铝合金挤压型材 JIS H4100-2006 铝和铝合金挤压型材（日本标准） GB2828.1-2003 计数抽样检验程序第一部分按AQL=0.65特殊水平S-4级进行抽样检验
GB/T14846-2008 铝及铝合金挤压型材尺寸偏差 以上相关技术标准进行实施，如遇到国家技术标准变动，依据最新国家标准或者出口国家的标准进行检验。 具体标准如下; 1.1铝型材的材质应符合GB/3190-2008 中相应的成分要求 1.2铝型材的力学性能应符合GB/T -2006 相对应的牌号状态力学性能的要求 1.3如需要喷砂按客户提供的要求生产(砂的目数） 1.4如需要阳极氧化膜性能应符合GB5237.2的规定要求。 1.5横截面尺寸允许偏差 铝型材横截面尺寸应符合本公司相应规格型材设计图纸及文件中相关项目的要求，未注尺寸应符合JIS H4100-2006、 GB/T14846-2008高精级要求。 1.6铝型材角度允许偏差 铝型材角度允许偏差应符合本公司相应规格型材的设计图纸及文件中相关项目要求，未注明角度偏差的应符合GB/T 14846-2008超高精级要求±0.5° 1.7平面间隙（挤压）
铝型材平面间隙应符合GB/T 14846-2008 4.5条款相关要求生产检验，需要级别在合同中注明。 1.8型材弯曲度（挤压） 铝型材的弯曲度应符合GB/T 14846-2008相关精级要求，需要级别在合同中注明。 1.9型材的扭拧度 铝型材的扭拧度应符合GB/T 14846-2008高精级要求。 2.0切斜度允许偏差 2.1型材长度允许偏差（挤压） 型材定尺尺寸应符合合同要求。如无注明按±20mm执行，型材长度≤6m时允许偏差按照正0-30mm锯切;长度≥6m时允许偏差由双方确定，型材工艺不良应不超过70mm。 2.2外观质量 2.2.1观察距离和检测条件 1.用矫正视力不低于1.0，在自然散光源或室内高度条件1000LX的环境下，按规定观察距离，目视型材表面，对于不易确认的外观缺陷，由供需双方协商后确定，必要时进行封样，封样的产品可作为外观判定标准。 2.视点位置：垂直于产品表面及产品表面成45°观察。 2.2.2划伤 铝型材装饰面上深度≥0.03mm，长度≥5mm定义为划伤，深度﹤0.03mm，长度﹤5mm定义为
氟碳喷涂的工艺流程 隆光铝单板氟碳喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。 1．铝型材加工中前处理目的：在铝型材、板材进行 喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和抗氧化能力，有利于延长漆膜的使用年限。 2．铝门型材加工中底漆涂层：作为封闭底材的底漆 涂层，其作用在于提高涂层抗渗透能力，增强对底材的维护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。 3．铝型材加工中面漆涂层：面漆涂层是喷涂层关键 的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计所需，并且维护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。
4．铝型材加工中罩光漆涂层：罩光漆涂层也称清漆 涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，维护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。 三喷涂层总厚度一般为40-60微米，特殊需要的可以再加厚。 5．铝型材加工中的固化处理：三喷涂层一般需要二 次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。 6．铝型材加工中的质量检验：质量检验应按AAMA-605.02.90标准。严格的质量检查才能保证高质量喷涂产品。 以上是隆光铝单板氟碳喷涂的6大工作流程！仅供参考！
唐氏集团铝型材检验标准 第一章总则 第一条为了规公司铝型材检验标准，控制型材生产工艺以及成品出厂质量，规避市场风险，提升品牌形象，特制定本章。 第二条本标准规定了铝型材的技术标准、外观质量、检验方法。本标准适用于建筑铝型材。 第三条本标准以GB5237-2008为基准拟定。 第四条公司旗下“永兴”、“亚阳”、“兴铝”三个品牌均以此标准为检验标准。 第五条涉及到商标方面的各项要求，应完全符合《商标法》、《广告法》、《反不正当竞争法》、《知识产权保护法》等法律、法规要求。 第二章基材 第六条本部分规定了未经表面处理的铝合金建筑型材的要求、试验方法、检验规则、标识及合同（或订货单）容。 第七条本部分适用于表面未经处理的建筑用铝合金热挤压型材（以下简称型材）。 第八条术语定义
基材是指表面未经处理铝合金建筑型材。 装饰面是指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看的见的表面。 外接圆是指能够将型材的横截面完全包围的最小的圆。 第九条基材（坯料）相关技术指标及外观要求，见下表： (一) 长度要求定尺时，应在合同中注明，公称长度≤6m时，允许偏差为﹢15mm；长度＞6m时，允许偏差由双方协商决定。 (二) 以倍尺交货的型材，其总长度允许偏差为+20mm，需要加锯口余量时，应在合同中注明。 (三) 端头斜切度不应超过2°。 第十条力学性能 取样部位的公称壁厚＜1.2mm时，不测定断后伸长率。
室温力学性能要求如下 第十一条试验方法 (一) 化学成分分析可采用化学分析法和仪器分析法等方法进行，化学成分仲裁分析按照GB/T 20975规定的方法进行。 (二) 力学性能拉伸试验按照GB/T 228-2002规定的方法进行，断后伸长率按照GB/T 228-2002中的11.1条仲裁；维氏硬度试验按GB/T 4340.1规定的方法进行；韦氏硬度试验按YS/T 420规定的方法进行。 第十二条尺寸偏差 (一) 壁厚、非壁厚尺寸、角度、倒角半径及圆角半径采用相应精度的卡尺、千分尺、R规等测量工具或专用仪器测量。 (二) 长度、斜切度采用相应精度的测量工具或专用仪器测量。 第十三条外观质量在自然散射光下，以正常视力（不使用放大器）检查型材外观。对缺陷深度不能确定时，可采用打磨测
亦庄外墙仿铝板氟碳喷涂 工程施工方案 一、工程使用材料 1．JN-专用抗裂砂浆2．JN-专用外墙底腻子3．JN-专用外墙面腻子4．JN-专用柔性腻子5．JN-专用外墙封闭底漆6．JN-专用原子灰 7．JN-专用外墙氟碳面漆8．JN-专用外墙抗裂玻纤网二、施工工具 1．电动打磨机2．手动砂板 3．开槽机4．抛光机 5．手动刮板6．71喷枪或无气喷枪 7．砂纸（120目）8．空压机（喷枪或高压无气喷涂机）三、检测机具 1．远红外经纬仪2．水准仪 3．指针式万用电表4．铝合金靠尺 四、施工方案 1．施工前结构验收 涂装工程开始前，涂装工程师应配合业主，监理方及前道工序施工方对工程进行全面验收。以对整个涂装工程的基础有个全面的了解。涂装工程要求涂层达到以下要求：
1》大面无空谷，无裂纹，无明显沙眼，预留孔。 2》平整度要求达到国际高级标准，即每平米以内不平度小于正负两毫米 2．涂刷层验收后进行技术交底 组织涂装师，现场技术负责人，项目经理共同制定现场施工方案进行技术交底及施工进度计划，共同做到三管一控。3．测量放线 根据现场基面情况用专用测量仪器找到基面平整度控制点并放线调控。 4．涂刷层验收后进行地面防护 作好对地面，外墙的防护；防止气雾对成品的污染。5．成品保护 作好对门窗，玻璃，外墙的防护；防止气雾对成品的污染6．表面清理 1>扫或擦净原基层涂料表面的浮尘 2>用120目的纱布对基层进行打磨，使其表面粗糙增加比表面积，增加抗裂砂浆的附着力 7．抗裂层施工 用专用刮板将抗裂砂浆平整均匀扑开，一次不宜刮的过厚防止开裂，抗裂砂浆涂两遍，每层刮前用砂布打磨。 8．抗裂修补层 待墙面刮完第一遍底腻子时即及时进行挂网，按现场具体情
铝及铝合金检验标准 1、目的 发现、控制不合格品，采取相应措施处置，以防不合格品误用。 2、范围 适用于外协制品、成品及顾客退货各过程中涉及到的工序名称。 3、定义（无） 4、职责 4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。 4.2 制造部参与不合格品的处理。 4.3 供应部负责进料中不合格品与供应商的联络。 4.4 管理者代表负责不合格品处理的批准。 5.氧化类型: B3-002 胚料 B3-003 黑色阳极氧化 B3-004 银白阳极氧化 B3-005 雾银阳极氧化 B3-006 磨砂阳极氧化 B3-007 古铜阳极氧化 B3-008 金黄色阳极氧化 B3-009 香槟色阳极氧化 B3-010 光亮阳极氧化 B3-011 黑色化学氧化 B3-012 银白化学氧化 B3-013 雾银化学氧化 B3-014 磨砂化学氧化 B3-015 古铜化学氧化 B3-016 金黄色化学氧化 B3-017 香槟色化学氧化 B3-018 光亮化学氧化 5、检验 5.1抽检标准 检验员按照按照《GB/T 2828。1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》对来料进行抽检。抽检水平一般为Ⅱ级，AQL=1.5。检验合格，真写检验记录并在验收单上签字；检验不合格，填写《填写检验不合格通知单》，交主管进行判定。 5.2检验内容： 5.2.1检验来料包装是否符合要求。出厂标识是否清楚、完整。 5.2.2 对照验收单检验来料的材料、型号、代码是否符合要求。 5.2.4表面外观检验:表面如要求拉丝则要求纹路粗细均匀,表面清洁，不得有明显的划痕、磕碰伤、斑点及污疵等缺陷;要求膜层均匀、连续、完整，不允许有膜层疏松;表面不得有挂灰; 表面不允许有由于
铝型材氟碳喷涂技术原理及工艺 随着我国建筑业近几年迅速的发展，幕墙业在我国的兴起，铝型材要求多种颜色，铝材幕墙业的兴起，尤其在认识到铝复合板不易用于高层建筑之后，我国单层铝板及铝型材的氟碳喷涂层的需要量比90年代前期有成倍的增长。原来最早仅在广东东莞有二家锔油厂(即氟碳喷涂专业厂)从95年开始至今我国增加到30多家，也是一拥而上，有手工的也有自动化的，规模有大有小，多建在沿海一带。不仅建立了专业喷涂厂，而有个别铝材厂和幕墙公司也投资建喷涂厂，仍保持企业小而全体系。现仅有十多家正式投产，有明显的质量差异。 铝材多年来表面处理，均为阳极氧化。为了能达到氧化膜牢固和颜色有光泽，国内外对用什么铝合金牌号做铝门窗型材，进行了认真的选择，最后选择6063合金(中国为LD31)。该合金特点：挤压性能好易挤压，中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。这表现在：氧化膜易生成且牢固度高。氧化膜厚度和色差可以控制，着色附着力强有光泽。但氧化着色颜色只有白色和古铜色，颜色单调。由于氧化生产工艺是把铝材放入氧化槽液里清洗、氧化、着色和封孔。槽液又是由多种化学元素配制而成，每氧化一批铝材，槽液内的化学成份都在变化，因此槽液是可变值，氧化着色出来的铝材总是有色差，单独放置肉眼看不明显，如大面积放在一起，则色差非常明显的表现出来。所以铝板幕墙决不能用氧极阳化处理。否则铝板幕墙将是非常难看。 静电喷涂的产生，使幕墙铝板的表面处理得到解决，不仅使色差变小而且可以得到多种颜色的铝板。静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂
的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 另一种静电喷涂为液态喷涂，又称氟碳喷涂，香港称为锔油。属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。一、氟碳喷涂原料及结构 氟碳喷涂料是以聚偏二氟乙烯树脂nCH2CF2烘烤(CH2CF2)n(PVDF)为基料或配金属铝粉为色料制成的涂料。氟碳基料的化学结构中以氟／碳化合键结合。这种具有短键性质的结构与氢离子结合认为最稳定最牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。六十年代初期开始用于工程塑料，用于导线和电缆，1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，并以Kynar500作为商标。由此世界制造商先后开始使用Kynar500制造出各自
铝型材检验标准 1主题内容与适用范围 本标准规定了铝型材的技术要求、检验方法。 本标准适用于铝型材。 2技术要求 2.1 铝型材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则尺寸允许 偏差按表 1 执行（铝型材开口尺寸除外）。 表 1 截面尺寸 /mm 公差截面尺寸 /mm 公差 大于至大于至 0 1 ±0.1 19 25 ± 0.25 1 2 ± 0.12 25 38 ± 0.30 2 3 ± 0.14 38 50 ± 0.36 3 4 ± 0.16 50 100 ± 0.61 4 6 ± 0.18 100 150 ± 0.86 6 12 ± 0.20 150 200 ± 1.12 12 19 ± 0.23 200 350 ± 1.37 铝型材的长度尺寸按供需双方在订单合同中的技术要求约定执行。 2.2 铝型材的材质为 6063-1/T。 2.3 铝型材的力学性能指标符合国标规定要求。 2.4 铝型材表面质量要求。 2.4.1 铝型材表面氧化处理后，其色泽与光亮均匀一致，无脏污。如果有缺陷，按表 2 要求检验。 表 2 序号缺陷名称检验范围表面质量要求 外露正面 沙孔和气泡直径＜ 0.25 mm,在 25 平方厘米内允 许有 2 个，相距≥ 20 mm 以 25 平方厘米为单位的缺陷每米允许存在的缺陷数≤ 2，但缺陷数相距300 1 沙孔、气泡在铝型材外露正面mm 沙孔和气泡直径＜ 0.25 mm,在 25 平方厘米内允 外露正面 许有 3 个，相距≥ 30 mm 以 25 平方厘米为单位的缺陷每米允许存在的缺陷数≤ 2，但缺陷数相距330 在铝型材外露正面mm
