粉末喷涂和氟碳喷涂的区别

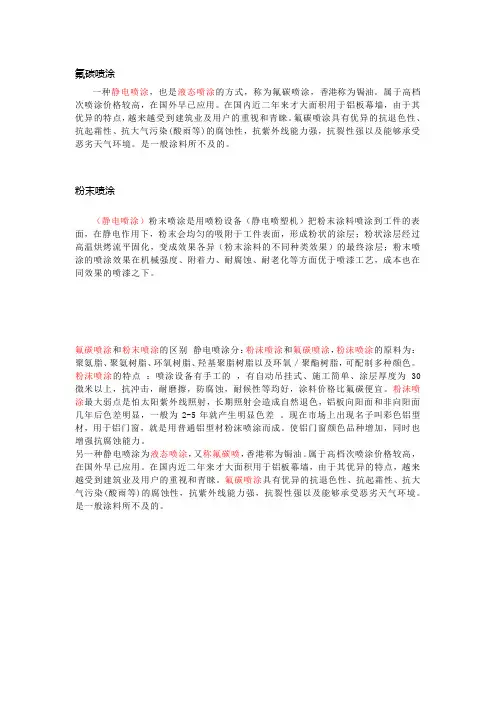

静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。
另一种静电喷涂为液态喷涂，又称氟碳喷涂，香港称为锔油。属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。一、氟碳喷涂原料及结构
氟碳喷涂料是以聚偏二氟乙烯树脂n C H2C F2烘烤(C H2C F2)n(P V D F)为基料或配金属铝粉为色料制成的涂料。氟碳基料的化学结构中以氟／碳化合键结合。这种具有短键性质的结构与氢离子结合认为最稳定最牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。六十年代初期开始用于工程塑料，用于导线和电缆，1965年美国P e n n w a l t化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，并以K y n a r500作为商标。由此世界制造商先后开始使用K y n a r500制造出各自的氟碳涂料罩面漆，来满足高档建筑室内外铝材的涂装，广泛颜色的选择，美丽庄重的外观，及耐久性为世界各地许多宏伟的幕墙建筑增添了光彩。涂料制造商对涂层使用寿命的保证开始为10年、15年发展到能保证20年。
美国研究机构曾对氟碳涂料及超级涂料、一般涂料做过测试比较，分别涂层的样件放在美国佛罗里达州灼热阳光照射，以及在潮湿含盐份空气的恶劣环境下暴露12年，实际证明氟碳涂料的稳定性和耐久性比其他两种涂料高30个和80百分点，氟碳涂料保证了在各种恶劣环境下使用。
世界各地许多氟碳涂料生产商，普遍采用K y n a r500或H y l a r 5000作为氖碳涂料的基料。国内还没有正规经过鉴定的生产商。主要生产氟碳涂料的厂商有：
1.英国1C I公司；2．美国P P G公司；3．美国V a l s p a r(华士巴)公司；4．D N T S i n g a p o r e(大日本漆新加坡公司)；5．日本K a w s a i(关西)涂料公司；6．韩国K o r e a c h e m i c a l公司；7．台湾峰源制漆公司；
二、氟碳喷涂技术要求和标准
氟碳喷涂作为高档的表面涂装工艺手段，整个过程的质量要求极为严格，除氟碳涂料制造厂需获得质量许可才能生产K y n a r500为基料的氟碳涂料外，用涂料厂商的整个表面处理工艺过程，包括前处理过程，喷涂过程到固化过程都需有严格的质量控制，以保证铝材涂装的质量。在氟碳喷涂界现今以美国建筑制造业协会标准A A M A一605.02.90为主要依据，这一喷涂标准，被公认为是检查涂装质量主要的国际标准。以下是A A M A一605.02.90标准中有关氟碳喷涂的主要指标。
在A A M A标准中，多处提到以美国南佛罗里达州作为测试标准，是因为那里的气候以潮湿、高温，阳光直照而著称，因此认为是对涂层质量检查的恶劣环境。
世界上还有一些与美国A A M A-605.02.90标准相似检查标准，也用来判断氟碳喷涂质量。它们是：
1．英国B S6496-1984标准"建筑铝合金型材，板材的涂装标准"。
2．德国G S B R A L-R C 631 1994标准"建筑铝材质量检查标准。3．澳大利亚A S3715-1989标准"金属材涂装标准"。
4．南非S A B S一1993"建筑室外铝材涂装标准"。
5．瑞士"建筑业使用铝材涂装标准"1994。
美国建筑制造业协会标准(摘)A A M A一605．02．90
三、氟碳喷涂的设备及工艺
氟碳涂料本身性能决定，喷涂设备必须保证有出色的雾化效果，保证喷涂层的均匀性，氟碳涂料中的金属微粒的分布，直接影响涂层的外观效果。涂层均匀，质量优秀的氟碳涂层具有金属光泽，颜色鲜明、明显的立体感。而使用不合适的喷涂设备的氟碳喷涂层，会产生颜色不均，表面有阴影或涂层不牢。大大影响了氟碳的装饰效果，为了达到好的喷涂效果，均采用高压静电电气喷枪。美国、日本、德国等国生产出各种形式的各种牌号喷枪。各有特点。
氟碳喷涂工艺多采用多层喷涂，以充分发挥K y n a r500金属漆的耐久性、耐候性的优势，从铝材的前表面处理到各喷涂过程都需要严格控制质量，最终产品必须达到美国建筑制造业协会A A M A-605.02.90标准。
氟碳喷涂工艺流程为：
前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗
喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检
多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。
1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。
3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。
4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。
5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。
6．质量检验：质量检验应按A A M A-605.02.90标准。严格的质量检查才能保证高质量喷涂产品。。
一、基层要求 1.钢结构表面层不得有污物（包括焊接处、焊接处残余物等）；无浮尘，无粘附颗粒物； 2.基层表面必须牢固、不得有裂缝或起壳，平整度≤2mm， 二、基面处理 1.用电动打磨机清除表面的颗粒、杂物焊接处，铲除表面酥松的锈蚀层；要求达到st2等级要求; 2.检查底材平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用原子灰进行填补并打磨平整； 三、环氧富锌防锈底漆喷涂 1.检查底材平整度是否符合要求，对于不平处进行及时修补； 2.在完全干燥的钢结构表面上喷涂环氧防腐底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.环氧防腐底漆喷涂2遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用360目或420目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将钢构表面打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 7.环氧防腐底漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。 8.喷涂完环氧防锈底漆的厚度应在70mu以上，并在完全干燥后24小时内喷涂氟碳专用底漆（如未喷氟碳专用底漆前出现雨天，大雾，潮气等天气原因，出现的返锈问题属正常现象）。如出现上述问题，将返锈层轻轻打磨后，重喷环氧防锈底漆，然后进行下道工艺的施工。 四、丙烯酸中涂漆喷涂 1.检查钢结构表面是否符合要求，基材表面应清洁、干燥、平整、牢固、无油脂、锈蚀等，有问题的地方及时修补； 2.在完全干燥的云铁底漆上喷涂氟碳中涂漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.打磨应采用280目或360目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿；5．打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 6．氟碳中涂漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。 五、氟碳金属面漆喷涂 1.底漆必须完全干燥，表面不得有粉尘等杂物； 2.施工配比，主漆：固化剂：稀释剂＝10:1:3； 3.调配后的氟碳金属漆必须采用100目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀； 4.氟碳金属面喷涂二遍； 5.喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp；
1 氟碳喷涂工艺 1.1 在氟碳树脂塑料因引入氟元素，其电负性大，键能强（碳氟键），使得氟碳树脂具有特别优越的特性，如：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。这些优良的特性，使得氟碳树脂广泛应用于建筑领域。 1.2 氟碳树脂家族常见的有PTFE、PVDF、FEVE、PVF四种。 1.3 幕墙材料中的常用氟碳树脂 幕墙材料涂层用氟碳树脂涂料是一种以氟碳树脂为基料，配以金属微粒或云母晶体为色粉的有机涂料，其PVDF（聚偏二氟乙烯）的含量在70%（树脂质量比）以上。氟碳基料的化学结构中以氟/碳化学键结合，这种结合是至今被认为最稳定、最牢固的结合。在正常情况下，它具有耐候性、耐腐蚀性、抗冲击性、耐磨性及漆膜柔性性能。 1.4涂装方法 辊涂、喷涂或静电粉末喷涂，目前喷涂在国内最为广泛，辊涂在国外较为流行，静电粉末只有少量应用。 氟碳树脂涂料的喷涂 氟碳树脂喷涂是将成型好的金属材料的成品或半成品，进行表面处理的方式。如：铝单板是在经过钣金加工后送到喷涂流水线进行表面处理，铝型材是挤压成型后再进行喷涂表面处理。
1.5 氟碳树脂喷涂的工艺 1.5.1 喷涂主要工艺：一道工序脱脂、酸洗、铬化 二道工序喷涂 三道工序固化（烘烤） 1.5.2 二涂＝底漆+ 面漆； 1.5.3 三涂＝底漆+ 面漆+ 罩光漆； 1.5.4 四涂＝底漆+ 阻挡漆+ 面漆+ 罩光漆。 一般情况下，二涂涂层的厚度≥30μm±5μm，三涂涂层的厚≥40μm±5μm。 脱脂、酸洗、铬化：在基材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力。 底漆：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5～10微米。 面漆：面漆涂层是喷涂层关键的一层，在于提供基材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为20～30微米。
涂装质量检验规范 1 目的 为有效控制涂装作业的正常生产，确保产品质量，提高效益，防止因涂装不当导致结构件的防腐保护失效。 2 范围 本标准规定了对涂装进行质量检验时应遵循的基本原则和控制内容。 本标准适用于涂装的质量控制，工艺纪律管理（基本要求、主要内容及考核办法）。 3 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 10300.5 质量管理和质量体系要素指南 JB/Z 220 工序质量控制通则 GB/T 19023 质量管理体系文件指南 Q/XZ 200-2008 质量手册 GB/T 15498 企业标准体系 JB/T 5059－1991 特殊工序质量控制导则 4涂装检验的基本原则 4.1 涂装过程在整个工作期间易受操作者差错或有害环境的影响。另外，要通过检查已完成的工作发现存在何种问题通常较为困难。因此，在工作完成后再进行质量控制就不是一件容易的事。检查人员(或任何质量控制人员)必须在工作进行过程中位于现场，并且对其进行始终如一的观察评价，才能对涂装过程作出准确判断。 4.2 操作人员、检验人员要经过技术培训和资格认证。 4.3 应对工作环境（杂质、温度、湿度、露点等）进行控制，以满足工艺文件的要求，必要时应加以验证。 4.4 检验和施工应严格遵循技术规范和质量管理等文件的要求，严格控制工艺参数及影响参数波动的各种因素，使涂装过程处于受控状态。同时加强工艺方法的试验验证和反馈。 4.5 所用工艺材料、被加工物资应实行严格控制，必要时应进行复检。 4.6 必须使用经确认合格的模具、工装、设备和计量器具，并积极采用先进的检测技术和控制手段，对影响质量特性的主要因素进行快速、准确的检测和调整，减少质量波动。 4.7 检验员应检查涂装施工的整个过程，检查重点应放在表面处理和涂装施工的起始，以加强过程控制为主，辅以必要的多频次的工序检查，检查人员与质量保证人员对现场操作负有监督的责任和权限。 4.8 应从涂装流程分析着手，找出各环节（或分工序）影响质量特性的主要因素，研究控制方法，配备适当手段，进行工序过程的系统控制。特别工序应遵循“点结合”的原则，在系统控制的基础上，对关键环节进行重点控制。 4.9 质保工程师对质量实施见证性审核，对工序加工中操作者是否处于自控状态，检验员是否忠于职守，图纸、工艺文件是否有效贯彻，工序加工质量是否符合规定要求等方面进行
目录 一、工程概况 (1) 二、产品简介 (2) 三、项目机构组织 (3) 四、底材规定 (4) 五、涂装工艺流程 (5) 六、表面解决 (6) 七、涂料施工 (7) 八、喷涂施工操作规程 (8) 九、安全质量保证办法、体系 (9) 十、产品保护与文明施工 (10) 十一、1#、2#、3#楼钢构造氟碳喷涂施工筹划 (11) 附件：1、1#、2#、3#楼钢构造建筑平面图 2、现场施工总平面布置图 钢构造氟碳喷涂施工方案 一、工程概况 杭州天溪湖酒店项目外立面装饰专业施工承包工程位于浙江省
桐庐县分水镇。本工程外立面由明框幕墙、石材幕墙、外门窗、栏杆、钢构造采光顶和雨棚等构成。当前钢构造需要做氟碳喷涂部位有1#、2#、3#楼钢构造外露部位、主梁为600mm*400mm规格工字钢、檩条由180mm*80mm规格方管、次梁为100mm*80mm方管、做成采光顶骨架，点式玻钢龙骨，雨篷骨架等。 二、产品简介 1、本产品专门针对超常耐候钢构造表面、重防腐、船舶防腐需要，拥有丰富施工经验人员配备及一流施工机械设备。 2、材料采用氟碳树脂（采用中研氟化学有限公司树脂），金属防锈底漆，原子灰（汽车修补专用腻子，双组分）。 3、固化剂采用上海圣丰造漆有限公司产品，为N－75脂肪族异氰酸脂类固化剂；配比为9:1；面漆为来样（咖啡）氟碳面漆自干漆；配比为9:1.
三项目机构组织 本工程施工人员重要由制作工人、运送工人和安装工人构成。 以项目经理为首管理层全权组织铝合金格栅施工生产诸要素，对工程进度、技术、质量、安全、文明施工等进行高效率、有筹划组织、协调和管理。 项目作业层由具备专业操作技术和经验工人班组构成。 四、底材规定 金属涂装基面最基本规定必要保证干燥、无锈蚀、焊接缝密实、平整、清洁。干燥：涂装前基面保持干燥，无水迹存在。 无锈蚀：钢铁表面除锈级别达到SP3级。清洁：没有油、脂、霉藻和其她粘附物。 五、涂装工艺流程 金属重防腐涂装分为三层：底漆、氟碳中涂、氟碳面漆。
氟碳漆施工 施工方法: 严格按比例调配，先将固化剂与涂料混合后再加入稀释剂。本产品在制作过程中特别考虑到施工要求，因此可刷涂、喷涂、辊涂、本产品为双组份涂料，因此在混合8小时内用完。 干燥时间: （23±2℃）表干20分钟，实干25小时，完全固化4天（25℃）。 涂装间隔: 4小时以上 储存: 盖紧密封，存放于阴凉、清洁和干燥的地方。保质期1年 表面处理： 金属表面的预处理，可以保证涂料的耐候性。 （一）新的金属表面 表面无油污，灰尘，无锈迹； 除锈最好达到SA2.5级或ST3.0级。 （二）涂有旧漆的金属表面须用工具除去旧漆，铁锈以及油污，灰尘等 施工条件： 施工期间湿度小于 75% ，温度 10 ℃ ~35 ℃为最佳温度； 安全及注意事项： 保证施工现场有良好的通风环境，应远离明火，施工现场不可以吸烟，避免溅到眼睛及皮肤。遵守一切安全规定。
处于以下环境条件下不能进行涂装： 1）环境温度低于已于5℃ 2）表面温度高于露点温度不超过3℃；3）相对温度大于75% 4）钢板表面涂装前受潮 5）表面温度大于50℃
钢结构防腐涂装施工工艺及验收技术要求 1. 涂装前表面处理 1.1 打磨 ①所有气割、剪切、机加工后的自由边锐角均应打磨至R2： ②喷砂前应用砂轮打磨去气割表面的割痕及火工矫正部位的硬化层，以使喷砂后在这些部位能形成合适的表面粗糙度。 1.2 除油 1.2.1 喷砂前钢材表面沾污的油脂必须清除干净 ①推荐使用具有中度碱性的水性清洗剂清除污垢，然后以水冲净。 ②杜绝用蘸有有机溶剂或洗涤的少量回丝控拭大面积油污，以免扩大油脂沾污面积。 1.2.2 抛丸、喷砂过程中和施工后，钢材表面必须避免油脂重新沾污。 ①喷砂用压缩空气必须装有性能良好的油水分离器。 ②除锈后的钢材表面必须严格避免重复沾污油脂。 ③质量检查人员和涂装施工人员不可穿戴沾有油污的工作鞋、工作服、手套对未涂装的钢结构进行质量检查和涂装施工。 1.3 抛丸或喷砂除锈 1.3.1 除锈质量等级要求 ①所有待涂水性无机富锌涂料的钢材表面，必须抛丸或喷砂达到TS08501-1（GB82923-88）Sa2.5级要求。 ②局部修补涂层时，钢材表面民和须打磨至今IS08501-1（GB8923-88）St3级。 1.3.2 表面粗糙度要求 表面粗糙度要求控制在35~65μm范围内。 1.3.3 磨料 ①为确保抛丸或喷砂后钢材表面达到规定的清吐度和表面粗糙度，推荐使用棱角状的粒度为0.8-1.2mm的铜渣砂或粒度为0.4-0.8mm的钢砂。 ②所用磨料应是清洁干燥的，不可被有机物沾污。 1.3.4 压缩空气 喷砂用压缩空气，压力应不低0.5Mpa.
钢结构氟碳漆施工工艺 无锡市光顺工贸有限公司 一、前言 1、钢结构氟碳漆简介 氟碳涂料是在氟树脂基础上经改性、加工而成的一种新型涂层材料。其基料氟树脂所含碳氟健的分子结构是已知最强的分子健，健能达到110 千焦/mol ，而且碳氟健长度短，因此氟碳涂料有远比一般涂层优异的耐酸、耐碱、抗腐蚀、耐候性和磨擦系数小、憎水、憎油、抗污染等优异性能。 钢结构专用氟碳漆是由我公司经多年工程实践，通过对钢结构材料保护，基材的处理、防腐底漆、防腐中涂漆、氟碳面漆等材料的研究，总结出的一套既能充分发挥氟碳涂料的超耐候性能、高装饰性能及自清洁性能。又能避免钢基材在各种环境腐蚀涂层系统，是专门针对建筑钢结构长期装饰防腐的涂层系统。 2、钢结构专用氟碳漆的性能特点 钢结构专用氟碳漆是专为长寿命、高防腐、高装饰要求开发的产品。它采用超耐候的四氟乙烯—乙烯基醚多元共聚物氟树脂作为基料，掺入耐酸、耐碱、耐候的陶瓷无机顔
填料、专用助剂、利用特殊生产工艺配制而成的一种超耐候性、强耐油污、高装饰性的 多性能涂料。具有： (1) 超耐候性户外使用寿命 20 年以上。 (2) 超强耐腐蚀性。采用多种涂层，多功能防腐，能抵御各种恶劣介质的腐蚀，系统耐 盐雾 能力 10000 小时以上。 (3) 高装饰性 氟碳涂层具有实体色、金属色、珠光色等各种色彩和高、中、低的各种光 泽，可 变化演绎出丰富多彩的质感和造型。 (4) 施工方便 可以滚涂、刷涂、喷涂施工。 (5) 应用广泛 广泛应用于市政工程、建筑幕墙、交通设施、石油化工设备等一般防腐和 重防腐 领域。 (6) 耐粘污性好 可广泛应用酒店、高档写字楼、市政工程、桥梁、高层建筑、别墅等建 筑场 所。 二、钢结构氟碳漆施工工艺 根据金属材料的腐蚀变化和建筑设计要求， 地理环境和特点， 我们推荐以下几种涂装工 艺： 工艺 1 钢基材———喷砂(或钢丝球打磨) 处理———— 涂覆环氧富锌底漆 ———现场焊接部 位划伤部位的处理 ——— 涂覆环氧云铁中间漆 ——— 晾干 ——焊接部位封闭处理 (修补 原子灰) ——— 涂覆氟碳面漆 ——— 涂覆氟碳罩光清漆 ——— 涂层稳定与固化 工艺 2 焊接部位封闭处理 （修补原子灰） --- 涂覆氟碳面漆 固化 底材要求 热镀锌钢基材 现场焊接部位 / 划伤部位的处理 涂覆氟碳中涂漆 晾干 涂覆氟碳罩光清漆 --- 涂层稳定与
喷塑喷漆检验标准 1、目的 规范完善检验操作，发现、控制不良品，防止批不良品流入下道工序。同时给检验工作提供引导及接收标准。 2、范围 适用于进料、外协制品回厂、成品的检验。 3、定义 喷塑、喷漆件检验过程的参照标准。 4、职责 质检部负责不合格的发现、记录和标识，组织处理不合格品。 采购部负责进料、外协制品中不合格品与供应商的联络。 5、工作程序 外观（目测） 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。 一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《检验规范》。特殊产品根据产品的具体要求检验。 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
外观和颜色检验的环境： 色板采用客户样件或经客户认可的签样。 要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。 涂膜附着力（划格实验） 涂膜附着力检验（基体金属为铁、钢、铝及铝合金）： 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。不合格时可用加严检验。 检验方法：使用锋利刃口的刀片（刃口宽要求，刃口达到时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。划线位置距产品边缘最近距离不应小于2mm,切口要保证切到基体，在涂膜上，切出每个方向是6至11条切口的格子图形，切口以1mm间隔隔开，长度约20mm。对于涂膜厚度大于50μm，小于125μm(喷塑要求厚度80--150μm，喷漆要求厚度20--26μm)，切口以2mm 的间隔隔开。在将格子区切屑用软刷或软纸清除后，撕下一段粘附力在10mm (300GF/10mm) 以上的胶带，将格子区全部覆盖，用手磨擦胶带，确保已完全粘牢后，拿住胶带的一端，沿着与其原位置尽可能接近180o的方向迅速(不要猛烈)将胶带撕下，然后用放大镜或肉眼观察。如果
芳草地豪斯酒店工程钢结构楼梯（氟碳漆） 施工工艺及说明 氟碳漆特长氟碳漆作为金属类基材的高品质饰面涂层，常温固化型氟碳涂料是涂层体系的上涂，此涂层体系对基材及配套使用防腐涂料具有保护作用，并可以长期防止涂装面的劣化。 1、耐候性 由于氟树脂涂料具有超强的耐候性和抗紫外线性能，因而它可以有效防止涂装面的涂膜老化。 2、抗化学药品性（盐害、酸雨等） 对于碱性和酸性等化学药品及各类溶剂，具有出色的抵抗特性，除此之外，由于还具有超耐候性，因此在化学工厂，沿海盐害地区等严酷的条件下使用可发挥理想效果。 3、经济性 由于它具有出色的耐候性，所以维修周期比传统的涂料明显长，由于其翻新周期最长，翻新费若以寿命周期成本计算（临时设置费+涂装费），就可发现相应的维护费用比传统涂料有明显减少。 4、重涂性 具有出色的重复涂装性，与同类涂料相比容易进行重新涂装或修补涂装。 5、超群的低污染性 该涂装工法能使得含有油性成份的污染物质不轻易附着在涂膜的表面，降雨时，雨水可在涂膜表面全面均匀的流淌，不易产生雨水流痕，污染物极容易脱落。 氟碳漆基本工序：基材前处理（原钢结构补焊缝→原钢结构表面漆脱漆剂脱漆处理→打磨原漆面及除锈→去除焊渣→磨平焊缝和尖锐边缘→被涂表面清洁→干燥、无油、无脂、锌盐等污物）→非喷涂物保护→涂装环氧灰色底漆一遍→涂装氟碳超耐候油性涂料面漆一遍→涂装氟碳罩面清漆一遍→清理验收 氟碳漆技术说明： 1. 环氧灰色底漆 1) 能够提供更好的附着力。 2) 在底漆和中间漆之间不需要封闭漆。 3) 施工时对空气湿度不敏感，大大降低施工难度，保证底漆的防腐性能。
4) 可用自身进行修补，且具有较强的结合力。 5) 防水、耐酸、耐碱，良好的抵抗机械性破坏能力 2. 环氧中间漆 1）遮盖力强、耐碱性、封闭性好； 2）与氟碳面漆有良好的亲和力、相溶性； 3）减少腻子层对氟碳面漆的吸油性，展现氟碳面漆的理想装饰效果。 3. 氟碳超耐候油性涂料 1) 光泽和颜色的耐候性是典型的聚氨脂面漆的四倍以上，光泽和颜色的保持性能佳。 2) 漆膜坚韧，具有更好的耐磨，抗变形，抗冲击性及边角覆盖性能，更加便于施工。 3) 具有良好的附着力，干燥快，耐盐雾性能优良。 4) 高固含量的特点大大提高施工效率。 。
表面喷涂质量检验标准 1.目的 明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。 2.适用范围 适用于公司所有的喷涂产品检验。 3.外观标准 3.1等级面划分标准： A 级面：装配后经常看到的外表面，常人可视顶面与不需弯腰可视底面。 B 级面：不经常看到，但在一定条件下能看到的面。 C 级面：一般看不到，或只有在装配过程中才能看到的面。 3.2 检验条件 A 光源要求：室内高效能日光灯两光源（照明度约为1000流明）。 B 目测距离：A级面为300mm，B等级面为500mm；C等级面为1000 mm。 3.3 检验标准 按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。 在眼睛距离等级面的标准处，以3m/min速度扫描检查。 3.4 外观缺陷标准 判定标准见附表一。 附表一：表面缺陷判定标准：
4.性能标准 4.1附着力测试： 百格试验法：喷涂后，取一随炉色板，在涂膜面上，按间隔1mm纵横平行刻画11道，以适当的力度（划痕以露出基体为准）在喷涂面划成100个方格，再用强力透明胶覆盖按紧，呈45度角，然后突然撕掉，此时检查方格内之物是否掉落，1格为百分之一，验收标准为5级，即脱落数量为不超过5个方格为合格。 弯板试验法：喷涂后，取一随炉色板，将其弯曲180度，并使内弯园角等于厚度（r=t）或弯曲90度往复一次，涂层无脱落现象。 4.2硬度检验： 用削尖的3H铅笔，与涂膜面呈45度角，沿直尺向前推划15-30mm，用橡皮把滑痕擦净后检查涂膜表面。判定标准为：没有丝毫底材显露时为合格。 4.3耐溶剂性测试： 4.3.1用分析醇（99.8%无水酒精）沾湿棉花棒，用1千克的力来回擦拭涂膜面50回，合格标准为：外膜不得有任何剥落、变色、发涨现象，可以允许光泽度有少许变化。 4.3.2使用环境模拟测试： ①.用40克肥皂溶于5升水中，将其产品置于其溶液中浸泡2小时，表面无腐蚀或镀层脱落时为合格。 ②．将试样竖立吊挂于40±1℃恒温的5%氯化钠溶液中浸泡72小时（溶液需每天更换），表面无起泡、起皮、漏底等表面缺陷为合格。 ③.冷热水循环测试：
氟碳喷涂工艺流程 碳喷涂工艺流程为： 前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→ 纯水洗 喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检 多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面 漆)。 1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年 限。 2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀 性，漆层厚度一般为5-10微米。 3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30 微米。 4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。 5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为 一次固化。 6．质量检验：质量检验应按AAMA-605.02.90标准。严格的质量检查才能保证高质量喷 涂产品。
喷漆质量检验标准 Prepared on 22 November 2020
喷漆、喷塑质量检验标准 目的 为增强检验员对产品喷漆、喷塑外观品质标准撑握，提高检验员对产品外观的检验效率和判定准确性，预防不良品流入工序及因各种标准不清晰使不良品流入客户处，特制定此外观检查通用标准． 范围 适用于本公司喷漆、喷塑的产品零件外观通用检查。 喷漆质量检验标准: 、除锈彻底而无填腻或施喷。 、腻层厚度不大于3mm（指在面积大于平方米范围内）。 、腻层无开裂、起泡、脱落现象。 、各边角平整、光滑、过渡园顺。 、漆层厚度一致，无脱层、开裂。 、橡胶件、电器线路、装饰件、玻璃及其他非油漆部位不沾油或油雾等。 、无错喷杂色。 、施喷底漆前，底盘处理清洁。 、同一批次产品的光泽、纹理一致，颜色与图纸要求及公司确认的色板一致。
、正常使用时可直接看到的主要表面及产品的侧面和后面要求：在表面50平方厘米的面积内高度高于1毫米的凸点不得多于3处，漆面光滑、无起泡、流痕、返白、桔皮、变色、裂纹、剥落、绉纹，无杂物，色泽统一。 、产品的底面要求：在表面50平方厘米的面积内高度高于1毫米的凸点不得多于7处，漆面光滑、无起泡、流痕、返白、桔皮、变色、裂纹、剥落、绉纹，无杂物，色泽统一。 、产品的内部表面要求：不允许有肉眼看明显的掉漆、脱层、漏底、预处理不良有锈。 、附着力每批检验1~2件，用锋利刃口的刀片，在涂膜上切出每个方向是6至11条切口的格子图形，切口间隔2mm,长度约20mm，再将格子区域的切屑用软纸清除，用透明胶带将格子区全部覆盖，用手摩擦胶带，确保已完全粘牢后，拿住胶带的一端，沿着与原位置尽可能接近180°的方向迅速将胶带撕下，用肉眼观察，损伤的区域不大于格子的5%。 编制：批准：
喷涂产品检验标准 1范围 本标准规定了喷涂产品表面质量要求、降级接收标准和检验方法。 本标准适用于喷涂产品表面质量的检验。 2要求 3检验方法 3.1喷涂层表面外观检验 3.1.1目力测试，目测距离为45±5cm，视力达1.2以上，目测距离为45±5cm，在220V50HZ40W 的日光灯下。 3.1.2双手带作业手套握持喷涂件，先东西方向水平放置目测产品，再上下旋转一定的角度目测， 逐步检查每一面；产品在一个方向目测完后，将喷涂件以铅垂方向为轴，旋转90度，水平放置目测，再上下旋转一定的角度目测，逐步检查产品的每一面。 3.2喷涂层结合力试验 3.2.1试验仪器 3.2.1.1百格刀 6个切割刃的多刃切割刀具，刀刃间隔为1mm。 3.2.1.2软毛刷 3.2.1.3 3M胶带 采用的胶带宽度为15mm左右。 3.2.1.4 目视放大镜
手把式的，放大倍数为2倍到3倍。 3.2.2操作方法 3.2.2.1用刀口宽约10mm-12mm的百格刀横向与纵向,在测试样本表面划10×10(100个) 的正方形小网格，以1mm为间隔，每一条划线应深及基材。 3.2.2.2 用软毛刷向格阵图形的两对角线轻轻地向后5次，向前5次的刷测试样本表面。 3.2.2.3 用3M胶带或等同效力的胶纸牢牢粘住被测试的小网格，并用橡皮擦用力擦拭胶带以加大胶带与被测区域的接触面积及力度。 3.2.2.4 用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，用放大镜观察表面。 3.2.3 实验面分等级按表4 表4 实验结果分级 表4中给出了六个级别的分级，我司产品表面喷涂的质量标准要求符合2级以上标准。 3.3涂层厚度检验 3.3.1用量程为0-25mm，分度值为0.01mm千分尺测或内径千分尺测出产品表面在喷涂前后的厚度 尺寸，求其厚度之差，除以2，就为喷涂层厚度。 3.3.2用专业测厚仪测量。
1目的：明确公司产品的表面喷涂质量标准，以使进料检验与判定有章可循 2范围：公司所有喷涂工件，除客户有特殊要求外其余均适用。 3权责： 3.1品管：负责委外喷涂的各项项目检验与判定； 4定义： 4.1A面：工件装配后经常看到的外表面（正面） 4.2B面：工件组装后不经常看到，但在一定条件下能看到的（侧面）； 4.3C面：一般看不到，或只有在装配过程中才能看到的面（里面） 5作业内容： 5.1外观检验条件： 5.1.1光灯，在220V 50HZ 40W的日光灯下或是自然光下，视力达1.2以上。 5.1.2双手带作业手套握持喷涂件，先东西方向水平放置目测产品，再上下旋转一定的角度目测，逐步检 查每一面；产品在一个方向目测完后，将喷涂件以铅垂方向为轴，旋转90度，水平放置目测，再上下 旋转一定的角度目测，逐步检查产品的每一面。 5.1.3目测距离：A级面为30cm，B等级面为50cm；C等级面为100cm。 5.2检验方式 按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、颗粒、起泡、桔皮、针孔，积粉、喷流、色差、漏底、杂质、喷薄等不良等现象。在眼睛距离等级面的标准处，以3m/min速度扫描检查。 5.3
5.4 破坏性检验： 5.4.1 硬度：用削尖的2H 铅笔，与涂膜面呈45度角，施予1KG 的力向前沿直尺向前推划 15-30mm ，用橡皮把滑痕擦净后检查涂膜表面。判定标准为：没有丝毫底材显露时为合格。 5.4.2 附着力：在10 c ㎡内，利用尖刀刻成1mm ×1mm 的小方格，使用3M 胶纸粘贴，呈45° 角撕扯，无镀层脱落。（一般2级以上为合格） 等级 说明 发生脱落的十字交叉切割区的表面外观 0 切割边缘完全平滑，无一格脱落 ---- 1 在切口交叉处有少许涂层脱落，脱落面积小于切割面积5% 2 在切口交叉处有少许涂层脱落，脱落面积大于5%，但小于15%
金属面氟碳漆施工工艺 1 前言 氟碳涂料是以FEVE氟碳树脂(三氟聚乙烯四元共聚物)为主要成膜物，可常温固化的溶剂型氟碳涂料。 为什么会出现氟碳涂料呢?在各种塑料中，氟树脂塑料由于引入的氟元素电负性大，碳氟键键能强，使得氟树脂具有特别优越的各项特性：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。由于氟树脂具有上述优良的特性，人们迫切需要将氟树脂，通过简单加工方法，在常温下形成涂膜，覆盖各种材料的表面，延长材料使用寿命，提高材料的使用性能。但是氟树脂加工困难，需200℃以上才能成膜，常温固化型氟碳涂料生产技术成为世界科技难题。 经过60年的研究发展氟碳树脂历经三个发展阶段：PTFE(聚四氟乙烯树脂)→PVDE(聚偏二氟乙烯树脂)→FEVE(三氟聚乙烯四元共聚物)。终于生产出既可常温固化，亦可低温烘烤的氟碳涂料。 2 特点 2.1 超耐候性； 2.2 耐化学药品性； 2.3 防腐防锈性； 2.4 不粘防污自洁性； 2.5 极佳物理机构性能； 2.6 耐温变性(-40～140℃)； 2.7 高装饰性； 2.8 优异施工性能。 3 技术指标 4 适用范围 适用于化学工业区、酸雨地区及其它大气腐蚀严重并有较高装饰效果、耐久年限较长的金属结构。 5 工艺原理
氟碳漆可常温固化，采用喷涂施工。 6 施工操作工艺 6.1 工艺流程 基层处理→涂防锈底漆→涂面漆 6.2 施工方法 6.2.1 基层处理： 先将金属表面上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除干净。然后进行表面除锈，方法可有手工和机械处理。 构件的除锈方法与除锈等级与设计采用的涂料相适应。构件除锈等级见表： 手工除锈中St2为一般除锈，St3为彻底除锈；机械除锈(喷、抛射除锈)中Sa2为一般除锈，Sa21/2为较彻底除锈，Sa3为彻底除锈。 (1) 手工除锈 如金属表面是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮表面，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属表面锈蚀比较严重(鳞状锈斑)，先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再用砂布打磨光亮为止，即可涂防锈漆。大面积锈蚀可先用砂轮机、风磨机及其它电动除锈工具除锈，然后配以钢丝刷、锉刀、钢铲及砂布等工具，经刷、锉、磨除去剩余铁锈及杂物。 (2) 机械除锈 对大型钢结构构件表面除锈采用机械除锈，如喷砂和喷丸除锈： a. 喷砂除锈： 根据钢结构构件表面锈蚀的程度、材质及厚度，选择合理粒度(0.4～0.6Mpa)、喷射距离和喷射角度(距离为0.5m，角度为45°～80°)，用砂喷射冲击处理构件表面，达到除锈的目的。喷射用的砂应具有足够的强度，不含油污、泥土和石灰质。湿喷砂时，应在少中掺入一定数量的防锈剂和钝化剂(如硝酸钠、磷酸三纳、铬酸钾混合液等)。干喷砂时，应注意通风、排尘。喷射时，应注意移动速度；喷射完毕，应及时清除黏附在处理表面的沙尘等。 b. 喷丸除锈： 喷丸前，根据处理构件的材质、厚度、锈蚀程度，合理地选择钢丸或铁丸的直径、喷射距离、喷射角度和压缩空气压力。钢丸或铁丸的直径一般为0.2～1mm；喷丸机的压缩空气压力为0.2～0.6Mpa；喷射距离为0.2～0.5m；喷射角度为30°～90°。处理时，应注意通风排尘，喷射丸要及时回收。喷过的钢构件表面应干净、无锈迹，呈现一定光泽的金属本色，不得有较深的小坑或变形。 6.2.2 涂防锈底漆
喷涂产品检验标准 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
范围 本标准规定了UV涂装、喷油、烤漆（包括弹性漆）等喷涂工艺的技术要求、检验方法、检验规则。 本标准适合于本公司所有喷涂工艺产品。 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 技术抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划GB4955金属覆盖层厚度测定阳极溶解库仑方法 GB5944-86轻工产品金属镀层腐蚀试验结果的评价 ASTMB117-03盐雾实验设备操作规范 ASTMB368-97（2003）铜加速醋酸盐雾实验标准方法 ASTMB456-2003铜+镍+铬和镍+铬的电镀层的技术规范 ASTMB571-97（2003）金属镀层的结合强度测试方法 ASTMB604-91（2003）塑料基体铜+镍+铬的装饰电镀层的技术规范 ASTMG85-02调整的盐雾实验规范 水暖配件 SGQE-MS-002松霖集团电镀外观标准 技术要求及测试方法 外观 产品外观颜色应符合标准限度封样。有拉丝的产品，拉丝的部位、方向、均匀度、亮度均应符合标准封样。表面缺陷按照SGQE-MS-002《松霖集团电镀外观标准》执行 尺寸 制品的各重要尺寸及螺牙必须符合零件图纸尺寸要求。 附着力 3.3.1按照ASTMD3359方法A在制品表面划“X”线，线长40mm，两线夹角在30°- 40°，用专用压敏胶带测试，需达到3A要求。 3.3.2按照ASTMD3359方法B在制品表面划“＃”线，线需达到3B要求。 胶带测试（仅适用于喷油工艺） 用3M胶带平贴在测试表面并压平，以确保胶带内无气泡存在，然后以约180度角度迅速将胶带拉起脱离表面，观察制品的镀层无起皮或脱落等不良。 以上测试必须在产品的不同区域测试3次。 如果制品的面积比较小（任一平整面小于100mm2）或表面呈不规则形状时，样板上测试（平整面不小于15mm*15mm），样板由供应商提供（样板基材与制品基材一样）。冷热循环（仅限于前加工有电镀的产品） 如果喷涂工艺的前加工涉及电镀工艺，则要进行以下结合力测试：
板式换热器喷漆外观质量检验规程 版本：2013.001 编制： 审核： 批准： 扬州派斯特换热器有限公司
1目的 确立公司喷漆工艺外观质量检验判定标准，以确保满足产品要求。 2范围 此标准适用于喷漆车间喷涂底漆、面漆的质量检查以及最终成品外观质量检查。 3等级分类 本公司油漆喷涂质量分为三个等级：A面（关键面）、B面（重要面）、C面（一般面）。A级面（关键面）：装配后经常看到的外表面，主要外观，客户一定注意或有要求的面。B级面（重要面）：不经常看到，但在一定条件下能看到的面，侧面或客户能够看到但不会注意或没有严格要求的面。 C级面（一般面）：一般看不到，或只有在装配过程中看到的面，内侧面，客户无法看到的面。 4外观检验 4.1外观检验时，除了整体的大面外，须注意一些不容易喷漆或比较容易产生缺陷的角落。 4.2涂层表面光滑、平整、均匀，表面不得有如下缺陷： a) 不干返粘：表面干，实际未干透，表面有（或易产生）纹印，粘有织物绒毛现象； b) 流挂：表面有液体流淌状的突起，顶端呈圆珠状； c) 颗粒：表面呈砂粒状，用手摸有阻滞感； f) 麻点：表面因收缩而呈现小孔（麻点），亦称针孔； g) 发花：表面颜色深浅不一，呈花纹状； h) 起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）； i) 夹杂：涂层中夹杂质 d) 桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； e) 漏底：表面透青，露出底材颜色； 有杂物；
j) 机械损伤：外力所致的划伤、刮花、磨损、碰伤。 4.3评价方法 漆层外观评价可参照附录中的缺陷图片进行判断，对于： A级面须严格要求，有任何肉眼可见的流挂、桔皮、发花、起皱、夹杂和机械损伤都需要弥补，对于站立1米以外肉眼无法看清的少量颗粒物，可以存在； B级面一般要求，对于何肉眼可见的流挂、桔皮、发花、起皱、夹杂和机械损伤，站立1米外肉眼无法看清的，允许存在 C级面可允许一些缺陷的存在，但不意味着C级面没有质量要求，再装配前，对于可以修复的，尽量修复。 对于日本客户或有喷漆质量要求的客户，全按A级面要求检验。 附1：缺陷图片 1漆面碰伤
1目的 明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。 2适用范围 适用于公司所有的喷涂产品检验。 3外观标准 3.1等级面划分标准： A 级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。 B 级面：不经常看到，但在一定条件下能看到的面。如打开后看到的内附件、加强筋、大门的内侧面等。 C 级面：一般看不到，或只有在装配过程中才能看到的面。机柜内拖板与导轨的接触面，机柜底板与底座的接触面等。 3.2 检验条件 A 光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。 B 目测距离：A级面为300mm，B等级面为500mm；C等级面为1000 mm。 3.3 检验标准 按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。 在眼睛距离等级面的标准处，以3m/min速度扫描检查。 3.4 外观缺陷标准 判定标准见附表一。 4尺寸标准 项目户外粉室内粉喷漆检测方法产品表面厚度60～120 50～100 40～70 涂层测厚仪 产品内侧厚度60～100 50～80 30～60 涂层测厚仪单位：μm
附表一：表面缺陷判定标准： 5性能标准 5.1 喷涂色板制作 A、在烘烤时，每一炉均需制作2件色板，以备性能测试需要。取与制品同材质的金属板，尺寸80×120，与产品正常条件下加工，出炉后标识好粉号、固化条件、日期与时间，并由QE签名经确认后编号命名登记管理。一件测试用，一件存档。
B、制程喷粉色板有效期限为二年，保存在室温下，保存温湿度为70±15%，保存环境为无任何光线照射。 5.2 非破坏性检验检验项目 光泽：使用光泽计来判定，入射角度60°，±5%误差为检验合格。 色泽：颜色须符合设计图纸或与色板比较无明显差异。 5.3 破坏性检验 5.3.1附着力测试： 百格试验法：喷涂后，取一随炉色板，在涂膜面上，按间隔1mm纵横平行刻画11道，以适当的力度（划痕以露出基体为准）在喷涂面划成100个方格，再用强力透明胶覆盖按紧，呈45度角，然后突然撕掉，此时检查方格内之物是否掉落，1格为百分之一，验收标准为5级，即脱落数量为不超过5个方格为合格。 弯板试验法：喷涂后，取一随炉色板，将其弯曲180度，并使内弯园角等于厚度（r=t）或弯曲90度往复一次，涂层无脱落现象。 5.3.2 硬度检验：用削尖的3H铅笔，与涂膜面呈45度角，沿直尺向前推划15-30mm，用橡皮把滑痕擦净后检查涂膜表面。判定标准为：没有丝毫底材显露时为合格。 5.3.3 耐溶剂性测试：用分析醇（99.8%无水酒精）沾湿棉花棒，用1千克的力来回擦拭涂膜面50回，合格标准为：外膜不得有任何剥落、变色、发涨现象，可以允许光泽度有少许变化。 5.3.4耐冲击试验：利用试验设备，用500克的重锤从500mm的高度自由下落，判定标准为：1/4的冲头正面冲击后，表面涂膜无开裂、掉膜现象。 6包装防护与搬运标准 6.1 涂装后的成品应用软质气泡纸遮盖或缠绕包裹，以保证产品的表面清洁无尘。 6.2 箱体类产品应独立放置于地托板上，且地托板表面应无尖锐利物突起，板面应用软质材料铺垫；小体积类配件需集中堆放时，应独立包装并相互隔离，以防表面互相摩擦。 6.3 搬运应使用手动叉车，1米以上类型的柜体单次搬运数量为1台，集中搬运的配件每次堆放的高度不高于1.0米。 忽略此处..
钢结构氟碳喷涂工艺流 程 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
氟碳喷涂工艺流程 碳喷涂工艺流程为： 前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗 喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检 多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。 1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。 2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度 一般为5-10微米。 3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。 4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。 5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。 一、钢结构防火涂料的施工的一般规定 （1）钢结构防火喷涂保护应有经过培训合格的专业施工队伍施工，施工中的安全技术和劳动保护等要求。应按国家现行有关规定执行。
表面喷涂质量检验标准 1、目的 明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。 2、适用范围 适用于公司所有的喷涂产品检验。 3、外观标准 3.1等级面划分标准： A 级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。 B 级面：不经常看到，但在一定条件下能看到的面。如打开后看到的内附件、加强筋、大门的内侧面等。 C 级面：一般看不到，或只有在装配过程中才能看到的面。机柜内拖板与导轨的接触面，机柜底板与底座的接触面等。 3.2 检验条件 A 光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。 B 目测距离：A级面为300mm，B等级面为500mm；C等级面为1000 mm。 3.3 检验标准 按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。 在眼睛距离等级面的标准处，以3m/min速度扫描检查。 3.4 外观缺陷标准 判定标准见附表一。 4、尺寸标准 项目户外粉室内粉喷漆检测方法 产品表面厚度60～120 50～100 40～70 涂层测厚仪 产品内侧厚度60～100 50～80 30～60 涂层测厚仪 单位：μm 附表一：表面缺陷判定标准： NO. 缺陷种类规格值（mm）面积限度（平方毫米）检查工具 100以下100-300 300以上 A B C A B C A B C 1 磨伤 擦伤 划伤长10，宽0.1以下0 2 2 0 3 3 1 4 4 游标尺 点测规 线测规 卷尺 长10，宽0.15以下0 1 1 0 2 2 1 3 3 长15，宽0.1以下0 0 0 0 1 1 1 2 2 宽0.15以上0 0 0 0 0 0 0 1 1 2 异物 颗粒0.3以下 1 2 3 2 3 4 3 4 5 游标尺 点测规 0.4以下0 1 2 1 2 3 2 3 4
