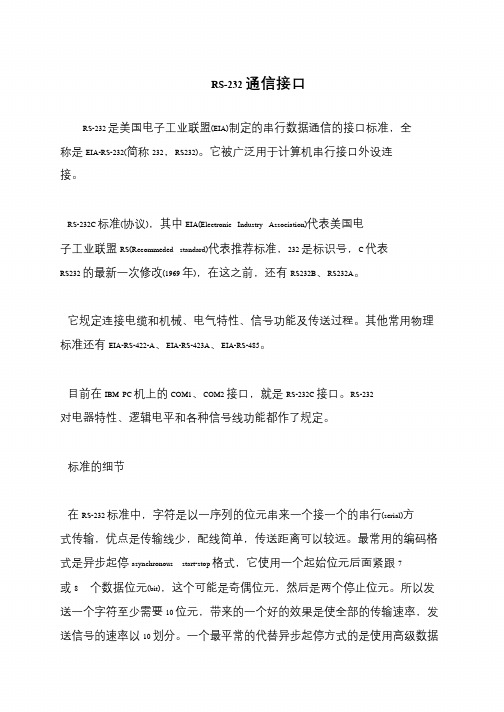

RS-232串行接口标准详细介绍
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯。
在RS-232的通讯标准中是以一个25针的接口来定义的，并在早期的计算机如PC或XT机型上广泛使用，但在AT机以后的机型上，实际均采用了9针的简化版本应用，现在所说的232通讯均默认为
外部设备。
实际应用中，电子工程师在设计计算机与外围设备的通信时，通常在9针的基础再进行简化，只用其中的2、3、5三个管脚进行通信。这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通讯的要求，计算机和外部通讯的接线方法如图二：
值得注意的是，2、3两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到另外一台设备的接收线上，反之亦然。
对于232信号的电器特性等知识，有兴趣的话可以去网站查阅这方面的文章，232是最常用的通信方式之一，大量应用于各种工业控制或电子家电等产品中，是电子工程师必须掌握的知识之一。
另外说明一下，232信号的有效通讯距离是15M。
接收机后面有4根线的接法：g rx tx v
一边接收机后面有5根线则从左向右起为:RX TX GND VCC3.3V NC
刷机的注意事项：
刷机之前最好备份，万一不成还能补救，提取原机的bin就是备份；
不能乱刷，山寨机用的芯片有几种的,最好是开壳查看；
刷机前，一定要测量好你们的中九机的升级端口输出电源，一开始不知道，还以为网上所述的3.3V，结果刷机板芯片发烫，差点报废，小心小心，机子还没刷到就先把刷机板烧坏了！！
接收机后面有4根线的接法：g rx tx v
接收机后面有5根线则从左向右起为:RX TX GND VCC3.3V NC
刷机的注意事项：
刷机之前最好备份，万一不成还能补救，提取原机的bin就是备份；
不能乱刷，山寨机用的芯片有几种的,最好是开壳查看；
刷机前，一定要测量好你们的中九机的升级端口输出电源，如本人的机子是15V输出的，一开始不知道，还以为网上所述的3.3V，结果刷机板芯片发烫，差点报废，小心小心，机子还没刷到就先把刷机板烧坏了！！一般卫星接收机的背部有4针或5针，被称为RS232（串口），台式电脑机箱后面有9针，也被称为RS232（串口），这两者之间的连接需要两样东西：一是RS232转TTL模块的小板。二是杜邦线作为引脚扩展。
中星九号、卫星接收机常用接口说明
温馨提示：由于多数接口都是使用排插。各个厂家定义的脚位顺序不一致，详细请测量接地脚（与机壳或机内接地点连通则为地）以判别脚位方向。
串行接口同步通信协议 [摘要]：接口在微型计算机系统的设计和应用中占有极为重要的地位。在微型计算机系统中，CPU要与存储器和输入/输出设备之间交换信息，这些信息的交换要借助接口来实现。接口是沟通微处理机和外部设备之间的桥梁，它减轻了CPU的负担，使CPU能够充分的发挥任务管理和逻辑判断作用，使CPU和外部设备能更加协调的完成输入/输出工作，从而提高整机的工作效率和系统功能。串行接口是使用串行方式进行数据传输的输入/输出接口，根据在串行通信中数据的定时的不同，串行通信可分为同步通信和异步通信。同步通信中为保证通信的正确，发送装置和接收装置事先必须有一个双方共同遵守的协议，这就是串行接口同步通信协议。 [关键词]：输入/输出接口，串行接口，同步通信，协议，SDLC/HDLC 规程 一、串行接口 在计算机领域内，有两种数据传送方式：串行传送和并行传送。并行数据传送中，数据在多条并行1比特宽的传输线上同时由源传送到目的，这种传送方式也称为比特并行或字节串行。串行数据传送中，数据在单条1比特宽的传输线上，1比特1比特
的按顺序分时传送。 串行通信一般使用在计算机与计算机之间、计算机和远程终端之间、终端与终端之间的通信中，传输距离通常从几米到数千公里。与典型设备相关的串行接口，数据传输的速率每秒在0～2百万比特的范围内。串行传输的速率和距离成反比，数据传输速率和距离的关系如图所示。 串行通信接口的信号电平常采用RS-232-C信号电平或20mA 电流环路操作方法。 串行数据的发送由发送时钟控制。数据发送过程：把并行的数据序列送入移位寄存器，然后通过移位寄存器由发送时钟触发进行移位输出，数据位的时间间隔可由发送时钟周期来划分。发送时钟、待发送的二进制数据和出现在传输线上的信号波形三者的关系如图所示。
实验六串行口通信实验 一、实验内容 实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。 二、实验目的 掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。 三、实验原理 51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。 为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。 单片机串行接口有两个控制寄存器：SCON和PCON。串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。由软件置位串行控制寄存器(SCON)的REN位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。 单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。在DOS操作环境下，要实现单片机与微机的通信，只要直接对微机接口的通信芯片8250进行口地址操作即可。WINDOWS的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。如果用户要进行串行通信，可以调用WINDOWS的API 应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。 四、实验电路 [参考学习板说明书P27]
数学与信息技术学院 《计算机应用课程设计》设计报告
摘要 微机与外部的信息交换称为通信,基本方式有并行与串行两种。本文主要说明串行方式,主要掌握微机串行通信的连接方法,熟悉其工作方式及其功能,运用程序流程图说明了其工作过程 详细介绍了使用串行接口芯片8251A实现双CPU系统数据传输的设计和方法，接着从8251A的基本原理、工作方式，以及硬件和软件设计方面进行了详细的说明。并在两台微处理器的目标机上，用串口通信模式实现了两机之间的高效通信。 关键词： 8251A；串口通信；数据传送
Abstract Exchange of information between computer and external as communications.Basic methods are both parallel and serial.This paper shows the serial mode, the main control computer serial communication connection method, familiar with their work and their functions, the use of process flow chart illustrates the process of their work. Described in detail using the serial interface chip 8251A dual CPU system design and method of data transmission, then the basic principle from 8251A, work, and hardware and software design aspects in detail. Two microprocessors in the target machine, achieved with a serial communication mode efficient communication between the two machines. Keywords: 8251A; serial communication; data transfer
串行接口简介 串行接口（Serial port）简称串口，是计算机在与外围设备或者其他计算机连接进行数据传送时的一种常用接口方式。 串口通信的特点在于数据和控制信息室一位接一位地传送出去的，若出错则重新发送该位数据，由于每次只发送一位数据，其传输速度较慢，但因为干扰少，所以更适用于长距离传送。 串口已成为大多数计算机的标准配置之一，在许多普通计算机的接口中都能找到。用户只需增加一根连接线即可进行串口通信，不需要增添其他额外设备，所以在工业控制盒通信中得到了广泛的应用，但是一个串口只能与一个设备进行连接和通信，对于某些应用需求这是一个限制。 协议： 串口有多种通信标准和接口形式，如RS-232、RS-422、RS485等，各种形式接口的管脚数量和定义也不尽相同。其中最常用的修订版本是RS-232C。RS-232C标准（协议）的全称是EIA-RS-232C标准，定义是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。RS-232C是一个已制定很久的标准（RS表示推荐标准；232表示标识符；C表示修改次数），它描述了计算机及相关设备间较低速率的串行数据通信的物理接口及协议。 硬件： EIA RS-232C标准串口常用于连接计算机、打印机和调制解调器等设备。在许多PC机的主板接口上都能找到他们的身影，这是一种D形接口，分别为25针和9针两种形式，如下图所示。 9针串口的9条连接线中包括2条数据线（TD和RD）、5条握手线（RTS、CTS、DSR、CD）、1条信号地线（SG）和1条振铃指示线（RI），这些引线足以包含大多数RS-232接口中使用的核心引线。25针串口是标准的RS-232接口，其引线除了包括RS-232的核心引线集外，还可覆盖标准中规定的所有信号。
本科实验报告 实验名称：实验三使用8251A的串行接口应用实验 课程名称：计算机原理与应用实验实验时间： 任课教师：实验地点： 实验教师： 实验类型：□原理验证■综合设计□自主创新 学生姓名： 学号/班级：组号：学院：同组搭档：专业：成绩：
1. 实验目的 1) 掌握串行通信原理及半双工和全双工的编程方法； 2) 掌握用8251A接口芯片实现微机间的同步和异步通信； 3) 掌握8251A芯片与微机的接口技术和编程方法。 2. 实验原理和内容 8251A是一种可编程的同步/异步串行通信接口芯片，具有独立的接收器和发送器，能实现单工、半双工、双工通信。 1) 8251A内部结构 8251A通过引脚D0~D7和系统数据总线直接接口，用于和CPU传递命令、数据、状态信息。读写控制逻辑用来接收CPU的控制信号、控制数据传送方向。CPU对8251A的读写操作控制表如表3-4所示。 表3-4 CPU对8251A的读写操作控制表 2) 8251A的方式控制字和命令控制字 方式控制字确定8251A的通信方式（同步/异步）、校验方式（奇校/偶校/不校）、字符长度及波特率等，格式如图3-10所示。 命令控制字使8251A处于规定的状态以准备收发数据，格式如图3-11所示。 方式控制字和命令控制字无独立的端口地址，8251A 根据写入的次序来区分。 CPU对8251A初始化时先写方式控制字，后写命令控制字。
3) 状态寄存器 8251状态寄存器用于寄存8251A的状态信息，供CPU查询，定义如图3-12所示。TXRDY位：当数据缓冲器空时置位，而TXRDY引脚只有当条件( 数据缓冲器空?/CTS?TXE)成立时才置位。 溢出错误：CPU没读走前一个字符，下一个字符又接收到，称为溢出错误。
实验四串行接口输入输出实验 一、实验目的 1、学习TEC-2000教学计算机I/O接口扩展的方法； 2、学习串行通信的基本知识，掌握串行通信接口的设置和使用方法。 二、实验说明 1、TEC－2000教学机配置了两个串行接口COM1和COM2，其中COM1口是系统默认的串行接口，上电复位后，监控程序对其进行初始化，并通过COM1与PC机终端相连，监控程序负责对COM1进行管理。COM2口预留给实验者扩展使用，监控程序不对COM2进行任何处理，实验者需要对COM2进行初始化、使用和管理。 2、实验前查阅有关资料，了解可编程串行通信接口芯片8251的工作原理，了解8251复位、初始化、数据传输过程控制等方面的知识。注意，①每次对8251复位后（即按了“RESET”键），都需要对其进行初始化，然后再进行正常的数据传输；②每次复位后，只能对8251进行1次初始化，多次初始化将导致串口工作不正常。 3、在使用COM2口时，需要将两片8251芯片之间的跳线短接（缺省状态），以便为COM2正常工作提供所需的控制信号和数据；此外，还需要为其分配端口地址。教学机已将COM2口的C/（/D）与地址总线的最低位A0相连，但片选信号/CS未连，只引出1个插孔，实验时，应将该插孔与标有“I/O /CS”的7个插孔中的1个相连。 三、实验内容 1、为扩展I/O口选择一个地址，即将8251的/CS与标有I/O /CS的一排插孔中的一个相连。 2、将COM2口与终端或另一台运行有PCEC16的PC机的串口相连。 3、用监控程序的A命令，编写一段小程序，先初始化COM2口，再向COM2口发送一些字符，也可从COM2口接收一些字符，或实现两个串口的通信。 四、实验要求 应了解监控程序的A命令只支持基本指令，扩展指令应用E命令将指令代码写入到相应的存储单元中。 五、实验步骤 1、为扩展I/O接口选择一个地址，将8251的/CS与标有I/O /CS的插孔中地址为90~9F的插孔相连； 2、将教学机COM1口与微机PC1相连，在PC1上运行PCEC16.EXE，进入联机状态后保持PCEC的运行状态； 3、断开教学机COM1与PC1的串口线，将其连接到另一台微机PC2的串口上，在PC2上运行PCEC16.EXE联机； 4、用另一条串口线将PC1与教学机的COM2接口相连。 5、与COM1相连的PC2作为主PC，在主PC2上输入程序，和COM2连接的从PC1只作数据输入输出； 6、在主PC上用A、E命令编程对实验机的COM2口进行操作。 1）程序1：初始化COM2口 主PCEC在命令行提示符状态下输入： A 2000 从2000H单元开始输入下面的程序： 2000：MVRD R0，004E ；给R0赋值004E（8251模式寄存器参数） 2002：OUT 91 ；将R0的值输出到COM2口中8251的模式寄存器（地址为0091H） 2003：MVRD R0，0037 ；给R0赋值0037（8251控制寄存器参数） 2005：OUT 91 ；将R0的值输出到COM2口中8251的控制寄存器（地址同为0091H） 2006：RET 在命令行提示符状态下输入G 2000运行初始化程序，完成对COM2口的初始化。注意：每次按“RESET”按键后，在对COM2进行读写操作之前，都应运行该程序。注意，按一次“RESET”按键后，只能对COM2口进行一次初始化操作。 2）程序2：从与COM2口相连的PC输入字符串，在与COM1口相连的PC上显示该字符串。 主PCEC在命令行提示符状态下输入：
课程实验报告实验名称：串行接口 专业班级： 学号： 姓名： 同组人员： 指导教师： 报告日期：
实验二 1. 实验目的 (3) 2. 实验内容 (3) 3. 实验原理 (3) 4. 程序代码 (6) 5. 实验体会 (13)
实验二 1.实验目的 1.熟悉串行接口芯片8251的工作原理 2.掌握串行通讯接收/发送程序的设计方法 2.实验内容 通过对8251芯片的编程，使得实验台上的串行通讯接口（RS232）以查询方式实现信息在双机上的。具体过程如下： 1. 从A电脑键盘上输入一个字符，将其通过A试验箱的8251数据口发送出去，然后通过B试验箱的8251接收该字符，最后在B电脑的屏幕上显示出来。 2.从A试验箱上输入步进电机控制信息（开关信息），通过A试验箱的8251数据口发送到B试验箱的8251数据口，在B试验箱上接收到该信息之后，再用这个信息控制B试验箱上的步进电机的启动停止、转速和旋转方向。 3.实验原理 1.8251控制字说明 在准备发送数据和接收数据之前必须由CPU把一组控制字装入8251。控制字分两种：方式指令和工作指令，先装入方式指令，后装入工作指令。 另外，在发送和接收数据时，要检查8251状态字，当状态字报告“发送准备好”/“接收准备好”时，才能进行数据的发送或接收。 2.8251方式指令(端口地址2B9H)
3.8251工作指令(端口地址2B9H) 4.8251状态字(端口地址2B9H) 5.8253控制字（283H） 6.8253计数初值（283H） 计数初值=时钟频率/（波特率×波特率因子）本实验：脉冲源=1MHz 波特率=1200 波特率因=16 计数初值= 1000000/1200*16=52
几种串行通信接口标准详解 在数据通信、计算机网络以及分布式工业控制系统中，经常采用串行通信来交换数据和信息。1969年，美国电子工业协会(EIA)公布了RS-232C作为串行通信接口的电气标准，该标准定义了数据终端设备(DTE)和数据通信设备(DCE)间按位串行传输的接口信息，合理安排了接口的电气信号和机械要求，在世界范围内得到了广泛的应用。但它采用单端驱动非差分接收电路，因而存在着传输距离不太远(最大传输距离15m)和传送速率不太高(最大位速率为20Kb/s)的问题。远距离串行通信必须使用Modem，增加了成本。在分布式控制系统和工业局部网络中，传输距离常介于近距离(＜20m＝和远距离(＞2km)之间的情况，这时RS-232C（25脚连接器）不能采用，用Modem又不经济，因而需要制定新的串行通信接口标准。 1977年EIA制定了RS-449。它除了保留与RS-232C兼容的特点外，还在提高传输速率，增加传输距离及改进电气特性等方面作了很大努力，并增加了10个控制信号。与RS-449同时推出的还有RS-422和RS-423，它们是RS-449的标准子集。另外，还有RS-485，它是RS-422的变形。RS-422、RS-423是全双工的，而RS-485是半双工的。 RS-422标准规定采用平衡驱动差分接收电路，提高了数据传输速率(最大位速率为10Mb/s)，增加了传输距离(最大传输距离1200m)。 RS-423标准规定采用单端驱动差分接收电路，其电气性能与RS-232C几乎相同，并设计成可连接RS-232C和RS-422。它一端可与RS-422连接，另一端则可与RS-232C连接，提供了一种从旧技术到新技术过渡的手段。同时又提高位速率(最大为300Kb/s)和传输距离(最大为600m)。 因RS-485为半双工的，当用于多站互连时可节省信号线，便于高速、远距离传送。许多智能仪器设备均配有RS-485总线接口，将它们联网也十分方便。 串行通信由于接线少、成本低，在数据采集和控制系统中得到了广泛的应用，产品也多种多样 一.RS-232-C详解 串行通信接口标准经过使用和发展，目前已经有几种。但都是在RS-232标准的基础上经过改进而形成的。所以，以RS-232C为主来讨论。RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。它适合于数据传输速率在0～20000b/s范围内的通信。这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。 在讨论RS-232C接口标准的内容之前，先说明两点： 首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。因此这个标准的制定，并未考虑计算机系统的应用要求。但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。有了对这种背景的了解，我们对RS-232C 标准与计算机不兼容的地方就不难理解了。 其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都
RS232接口是标准串行接口，其通讯距离小于15 m，传输速率小于20 kb／s。RS232标准是按负逻辑定义的，他的“1”电平在－5～－15 V之间，“0”电平在＋5～＋15 V之间。虽然RS232应用很广，但由于数据传输速率慢，通讯距离短，特别是在100 m以上的远程通讯中难以让人满意，因此通常采用RS422，RS449，RS423及RS485等接口标准来实现远程通讯。RS485標準的通信最長距離是1200米(4000英呎)，或是最多並聯32個通信單元， RS-232、RS-422与RS-485标准及应用 一、RS-232、RS-422与RS-485的由来 RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制 订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品 之间的兼容。RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232 通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s， 传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接 收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标 准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向 通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保 护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是 以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。 RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或 协议，在此基础上用户可以建立自己的高层通信协议。因此在视频界的应用，许多厂家都建 立了一套高层通信协议，或公开或厂家独家使用。如录像机厂家中的Sony与松下对录像机的 RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公 开的，而ProLINK则是基于Profile上的。 二、RS-232串行接口标准 目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低 速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯 图1 收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2 脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。典型的RS-232信号在正负电平之间 摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。当无 数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回 TTL电平。接收器典型的工作电平在+3～+12V与-3～-12V。由于发送电平与接收电平的差仅为 2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15 米，最高速率为20kb/s。RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱 动器负载为3～7kù。所以RS-232适合本地设备之间的通信。其有关电气参数参见表1。 规定RS232 RS422 R485 工作方式单端差分差分 节点数1收、1发1发10收1发32收 最大传输电缆长度50英尺400英尺400英尺 最大传输速率20Kb/S 10Mb/s 10Mb/s 最大驱动输出电压+/-25V -0.25V～+6V -7V～+12V 驱动器输出信号电平 负载+/-5V～+/-15V +/-2.0V +/-1.5V 表1
实验五串行接口输入/输出实验 一、实验目的 1、学习TEC－XP+教学计算机I/O接口扩展的方法； 2、学习串行通信的基本知识，掌握串行通信接口芯片的设置和使用方法。 二、实验说明 1、TEC-XP+教学计算机的I/O结构 TEC-XP+教学计算机配置有COM1和COM2两个串行接口，其中COM1是TEC-XP+默认的标准接口，与PC终端相连接，监控程序负责对COM1进行初始化和使用管理。COM2预留给用户扩展使用，监控程序不能识别COM2，也不对COM2进行任何操作，用户需要对COM2进行初始化和使用管理。COM1和COM2均由可编程串行通信接口芯片intel8251芯片构成。 2、Intel8251的组成及控制和使用方法 可编程串行通信接口芯片Intel8251支持同步和异步两种通信方式。在异步方式下，波特率为0~19.2Kbps，数据位可为5、6、7或8位，可设1个奇偶校验位，1个起始位，1个、1.5个或2个停止位。Intel8251内部有7个功能模块负责实现与CPU的数据交换以及与I/O设备的数据通信功能，内部有6个寄存器，其中与异步通信方式的有关的寄存器有5个，即模式寄存器、控制寄存器、状态寄存器、数据发送寄存器和数据接收寄存器。 模式寄存器的功能是设定intel8251的工作模式，控制寄存器的功能是控制intel8251的数据发送和接收等工作过程，状态寄存器的功能是反映intel8251数据发送和接收等工作的状态，各寄存器的格式如图5-1、图5-2和图5-3所示。当CPU把需发送的数据写入数据发送寄存器后，intel8251将自动把数据组成帧并逐位发送出去。Intel8251能自动完成数据接收操作，并把接收到的数据存放在数据接收寄存器中，CPU 从中读取即可。 图5-1模式寄存器格式图5-2 控制寄存器格式 图5-3 状态寄存器格式 CPU对模式寄存器、控制寄存器和数据发送寄存器只能写入，不能读出。对状态寄存器和数据接收寄存器只能读出，不能写入。Intel8251使用2个地址来访问内部的寄存器，其中用偶地址访问数据发送寄存
串行通信和并行通信图文解释： 并行通信传输中有多个数据位，同时在两个设备之间传输。发送设备将这些数据位通过 对应的数据线传送给接收设备，还可附加一位数据校验位。接收设备可同时接收到这些数据，不需要做任何变换就可直接使用。并行方式主要用于近距离通信。计算 机内的总线结构就是并行通信的例子。这种方法的优点是传输速度快，处理简单。 串行数据传输时，数据是一位一位地在通信线上传输的，先由具有几位总线的计算机内的发送设备，将几位并行数据经并--串转换硬件转换成串行方式，再逐位经 传输线到达接收站的设备中，并在接收端将数据从串行方式重新转换成并行方式，以供接收方使用。串行数据传输的速度要比并行传输慢得多，但对于覆盖面极其广 阔的公用电话系统来说具有更大的现实意义。 串行数据通信的方向性结构有三种，即单工、半双工和全双工。
串行传输和并行传输的区别： 从技术发展的情况来看，串行传输方式大有彻底取代并行传输方式的势头，USB 取代IEEE 1284，SATA取代PATA，PCI Express取代PCI……从原理来看，并行传输方式其实优于串行传输方式。通俗地讲，并行传输的通路犹如一条多车道的宽阔大道，而串行传输则是仅能允 许一辆汽车通过的乡间公路。以古老而又典型的标准并行口(Standard Parallel Port)和串行口(俗称COM口)为例，并行接口有8根数据线，数据传输率高；而串行接口只有1根数据线，数据传输速度低。在串行口传送1位的时间内， 并行口可以传送一个字节。当并行口完成单词“advanced”的传送任务时，串行口中仅传送了这个单词的首字母“a”。 根据组成字符的各个二进制位是否同时传输，字符编码在信源/信宿之间的传输分为并行传输和串行传输两种方式。 1、并行传输： 字符编码的各位（比特）同时传输。 特点： （1）传输速度快:一位（比特）时间内可传输一个字符； （2）通信成本高:每位传输要求一个单独的信道支持；因此如果一个字符包含8个二进制位，则并行传输要求8个独立的信道的支持； （3）不支持长距离传输:由于信道之间的电容感应，远距离传输时，可靠性较低。 2、串行传输： 将组成字符的各位串行地发往线路。 特点： （1）传输速度较低，一次一位； （2）通信成本也较低，只需一个信道。 （3）支持长距离传输，目前计算机网络中所用的传输方式均为串行传输。 方式： 串行传输有两种传输方式： 1、同步传输 2、异步传输 硬盘接口模式的区别，SATA的优点 PATA(IDE)， SATA接口的区别以及SATA的优势
串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。 RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。后来的PC上使用简化了的9芯D型插座。现在应用中25芯插头座已很少采用。现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。 RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。 RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。 Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom等几家大厂商发起的新型外设接口标准。USB接口是电脑主板上的一种四针接口，其中中间两个针传输数据，两边两个针给外设供电。USB接口速度快、连接简单、不需要外接电源，传输速度12Mbps，
I2C串行总线通信原理
采用串行总线技术可以使系统的硬件设计大大简化、系统的体积减小、可靠性提高。同时，系统的更改和扩充极为容易。 常用的串行扩展总线有：I2C （Inter IC BUS）总线、单总线（1－WIRE BUS）、SPI（Serial Peripheral Interface）总线等。本章仅讨论I2C串行总线。
一、IIC概述 IIC(Inter-Integrated Circuit)总线，许多文献写作I2C，主要用于同一电路板内各集成电路模块(IC)之间的连接。IIC采用双向2线制串行数据传输方式，简化IC之间的通信连接。IIC协议是PHILIPS公司于二十世纪八十年代初提出，其后，PHILIPS和其他厂商提供了种类丰富的IIC兼容芯片。目前，IIC总线标准已经成为世界性的工业标准。各大半导体公司推出了大量的带有IIC接口的芯片，如RAM、EEPROM、Flash ROM、A/D、D/A转换、 LED/LCD驱动、I/O接口、实时时钟等。
二、IIC总线特点 在硬件结构上，它采用数据(SDA)和时钟(SCL)两根线来完成数据的传输及外围器件的扩展，任何一个具有IIC总线接口的外围器件，不论其功能差别有多大，都具有相同的电气接口，因 此都可以挂接在总线上，使其连接方式变得十分 简单。 对各器件的寻址是软寻址方式，因此节点上没有必须的片选线，器件地址给定完全取决于器件 类型与单元结构，这也简化了IIC系统的硬件连接。
另外IIC总线能在总线竞争过程中进行总线控制权的仲裁和时钟同步，并且不会造成数据丢失，因此由IIC总线连接的多机系统可以是一个多主机系统，支持多主控。 串行的8位双向数据传输位速率在标准模式下可达100kbit/s，快速模式下可达400kbit/s，高速模式下可达3.4Mbit/s。
实验十单片机串行口与PC机通讯实验报告 ㈠实验目的 1.掌握串行口工作方式的程序设计，掌握单片机通讯的编制； 2.了解实现串行通讯的硬环境，数据格式的协议，数据交换的协议； 3.了解PC机通讯的基本要求。 ㈡实验器材 1.G6W仿真器一台 2.MCS—51实验板一台 3.PC机一台 ㈢实验内容及要求 利用8051单片机串行口，实现与PC机通讯。 本实验实现以下功能，将从实验板键盘上键入的字符或数字显示到PC 机显示器上，再将PC机所接收的字符发送回单片机，并在实验板的LED上显示出来。 ㈣实验步骤 1.编写单片机发送和接收程序，并进行汇编调试。 2.运行PC机通讯软件“commtest.exe”，将单片机和PC机的波特率均设定 为1200。 3.运行单片机发送程序，按下不同按键（每个按键都定义成不同的字符）， 检查PC机所接收的字符是否与发送的字符相同。 4.将PC机所接收的字符发送给单片机，与此同时运行单片机接受程序，检 查实验板LED数码管所显示的字符是否与PC机发送的字符相同。
㈤ 实验框图
源程序代码： ORG 0000H AJMP START ORG 0023H AJMP SERVE ORG 0050H START: MOV 41H,#0H ;对几个存放地址进行初始化 MOV 42H,#0H MOV 43H,#0H MOV 44H,#0H MOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0 LCALL DISPLAY ;初始化显示 MOV TMOD,#20H ;设置为定时器0，模式选用2 MOV TL1, #0E6H ;设置1200的波特率 MOV TH1, #0E6H SETB TR1 ;开定时器 MOV SCON,#50H ;选用方式1，允许接收控制 SETB ES SETB EA ;开中断 LOOP: ACALL SOUT ;键盘扫描并发送，等待中断 SJMP LOOP SERVE JNB RI,SEND ;判断是发送中断还是接收中断，若为发送中 断则调用 ACALL S IN ;发送子程序，否则调用接收子程序 RETI SEND: CLR TI ;发送子程序 RETI SIN: CLR RI ;接受子程序 MOV SCON, #00H MOV A, SBUF ;接收数据 LCALL XS ;调用显示子程序 RETI 子程序： SOUT: CLR TI ;清发送中断标志位 LCALL KEY ;调用判断按键是否按下子程序 MOV A,R0 ;将按键对应的数字存入A MOV SBUF,A ;输出按键数字给锁存 RET KEY: MOV P1,#0FFH ;将P1设置为输入口 MOV A, P1 CPL A ;将A内值取反
1、串口的应用 它是一个数据通信的协议，在实际应用中：对设备运行日志的数据采集，另一个就是程序的调试。 这里所说的串口是RS232电平的。 2、通信的相关概念 1）全双工：在同一时刻，既能接收数据同时还可以发送数据 半双工：在同一时刻，只能接收数据或者发送数据 2）同步：在物理连接上是有一条时钟线的，用这种通信方式就必须有一个主机，因为时钟是由主机控制的
这个只是一个简单的串口应用，实际的串口是有9条线连接的 TTL：直接是有MCU输出的 ‘1’：电压范围——2.5~3.3V（主要是指ARM芯片），4~5V（主要是指51内核的芯片） ‘0’：电压范围——0.5~0V（这个是包含所有的芯片） 这里所说的电压范围是在实际的硬件设计中要保证的。 232：这个是经过232芯片之后的电平 ‘1’：-3~-15V ‘0’：3~15V 在实际中测试得到的电平电压是9V和-9V
5，数据传输的协议：（是保证数据发送和接收一致，但是对数据的含义没有规定）起始位数据位奇偶校验位停止位 所占位数15~811/2电平00/10/11 常用协议格式 1+8+0+1=10位 起始位：表示一帧数据的开始 数据位：发送的有效数据 奇偶校验位：检验有效数据是否传输正确，可靠性不高 停止位：表示一帧数据的结束 总线空闲：总线上没有数据传输（高电平） 开始位：0--低电平（空闲态检测到下降沿） 数据位：（用户所要发送的数据）5~8（7/8）--ASCII码（8位）--字节（8位）奇偶校验位：判断数据位中1+奇偶校验位中的1必须为奇数/偶数。 奇校验：数据位中1+奇偶校验位中的1必须为奇数。 偶校验：数据位中1+奇偶校验位中的1必须为偶数 停止位：1--高电平 6，波特率 相当于串口发送的速率 串口每秒钟发送的位数 常见：48009600115200 注意：两个设备的波特率必须相同
RS-485串行接口标准 1、平衡传输 RS-485数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B，通常情况下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平在-2～6V，是另一个逻辑状态。另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。 接收器也作与发送端相对的规定，收、发端通过平衡双绞线将AA与BB对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。接收器接收平衡线上的电平范围通常在200mV至6V之间。 2、RS-485电气规定 由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信，而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主（Master）设备，其余为从设备，但它比RS-422有改进，无论四线还是二线连接方式总线上可多接到32个设备。 RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k剑 鳵S-422是4k健； 旧峡梢运礡S-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。 RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端。 在MCU之间中长距离通信的诸多方案中、RS-485因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动报测等领域、但RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷、一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障、因此提高RS-485总线的运行可靠性至关重要、 1 RS-485接口电路的硬件设计
北京林业大学 11学年—12学年第 2 学期计算机组成原理实验任务书 专业名称：计算机科学与技术实验学时： 2 课程名称：计算机组成原理任课教师：张海燕 实验题目：实验七串行接口输入输出实验 实验环境：TEC-XP+教学实验系统、PC机 实验内容 1．串行接口输入输出； 2．串行接口扩展。 实验目的 学习串行口的正确设置与使用。 实验要求 1．实验之前认真预习，明确实验的目的和具体实验内容，做好实验之前的必要准备。 2．想好实验的操作步骤，明确通过实验到底可以学习哪些知识，想一想怎么样有意识地提高教学实验的真正效果； 3．在教学实验过程中，要爱护教学实验设备，记录实验步骤中的数据和运算结果，仔细分析遇到的现象与问题，找出解决问题的办法，有意识地提高自己创新思维能力。 4．实验之后认真写出实验报告，重点在于预习时准备的内容，实验数据，运算结果的分析讨论，实验过程、遇到的现象和解决问题的办法，自己的收获体会，对改进教学实验安排的建议等。善于总结和发现问题，写好实验报告是培养实际工作能力非常重要的一个环节，应给以足够的重视。 必要知识 串行接口是计算机主机和某些设备之间实现通信，硬件造价比较低廉、标准化程度比较高的一种输入输出接口线路，缺点是通信的速度比较低。从在程序中使用串行接口芯片的角度看，接口芯片内有用户可以访问的4个寄存器，分别是接收CPU送来数据的输出数据缓冲
寄存器，向CPU提供数据的输入数据缓冲寄存器，接收CPU发来的控制命令的控制寄存器，向CPU提供接口运行状态的状态寄存器，必须有办法区分这4个寄存器。接口芯片中还有执行数据串行和并行转换的电路，接口识别电路等。 串行接口用于执行数据的输入输出操作。一次输入或输出操作通常需要两个操作步骤完成，第一步是为接口芯片提供入出端口地址，即把指令寄存器低位字节的内容（8位的IO端口地址）经过内部总线和运算器部件写进地址寄存器AR，第二步是执行输入或输出操作，若执行输入指令IN，则应从接口芯片读出一个8位的数据并经过数据总线DB和内部总线IB写进寄存器堆中的R0寄存器，若执行OUT指令，则需要把R0寄存器的内容经过内部总线IB和数据总线DB写入接口芯片。接口芯片与输入输出设备之间的数据传送过程无需另外管理，会自动完成。 教学计算机使用8位的IO端口地址，安排在IN和OUT指令的低位字节，指令的高8位用作指令操作码，16为的指令编码全部占满，已经不能再指定要使用的通用寄存器，最终决定用对IN和OUT指令默认使用运算器中的R0完成输入输出操作。IO地址端口的高4为（最高一位的值一定为1）用于通过译码电路产生接口芯片的8个片选信号，低4位用于选择一个芯片内最多16个寄存器。教学计算机中，只为每个串行口芯片地址分配了两个地址，第一路串行接口的端口地址为80H/81H，第二路串行接口的端口地址可以由用户从90/91~F0/F1这8对中选择，把译码器的一个输出连接到接口芯片的片选信号引脚。两个端口地址如何能够按照选择接口芯片内的4个寄存器呢？请注意，4个寄存器中的两个只用于输入，仅对IN 指令有用，另外两个只用于输出，仅对OUT指令有用。2个端口地址和2条输入输出指令有如下4种组合，分别实现如下4项功能： IN 80：完成从接口芯片输入数据缓冲器读出8位数据并传送到R0寄存器低位字节； OUT 80：完成把R0寄存器低位字节的8位数据写入到接口芯片的输出数据缓冲器； IN 81：完成从接口芯片状态寄存器读出8位接口状态信息并传送到R0寄存器低位字节； OUT 81：完成把R0寄存器低位字节的8位命令信息写入到接口芯片的命令寄存器。 可以看到，偶数地址用于输入输出数据，奇数地址用于输入输出状态或命令信息。 实验说明 1．TEC-XP＋配置了两个串行接口COM1 和COM2，其中COM1 口是系统默认的串行口，加电复位后，监控程序对其进行初始化，并通过该口与PC 机或终端相连；而COM2 口，留给用户扩展用。
串行端口一直被视为计算机最基础的外部连接设备之一，在过去它一直是大多数计算机不可缺少的组成部分虽然许多较新的系统在采用USB连接设备后已经彻底放弃了串行接口，但大多数调制解调器都任然在使用，不过计算机所带的串行端口一般不会超过两个。 串行端口（serial port），或称串口，主要用于串列式逐位元数据传输。常见的为一般电脑应用的RS-232(使用25针或9针连接器)，工业电脑应用的半双工RS-485与全双工RS-422。 串口也叫串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C,RS-422，RS485，USR等。RS-232-C,RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接外挂程式，电缆或协议。USB是近几年新发展起来的新型接口标准，主要用于高速数据传输领域。 RS-232-C:也称标准串口，是目前最常用的一种串行通信接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统，调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换口技术标准”。传统的RS-232-C接口标准有22根线，采用标准25芯D形插头座。后来的PC上使用简化了得9芯D 形插座。现在应用中25芯插头座以很少采用了，现在的电脑一般有两个串行口：COM1和COM2，你到计算机后能看到9针D形接口就是了。现在有很多手机数据线或者物流接收器都采用COM口与计算机项链。 RS-422：为改进RS-232通信距离短，速率低得缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s 时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送，多机接收得单向，平衡传输规范，被命名为TIA/EIA-422-A标准。 RS-485：为了拓展应用范围EIA有在RS-422基础上制定了RS-485标准，增加了多点，双向通信能力，即允许多个发送器连接到一根总线上，同时增加发送器的驱动能力和冲突保护特性拓展了总线共模范围，后命名为TIA/EIA-485-A标准USB接口
