第十五章棉纤维制品丝光
§15.1丝光原理及丝光棉性质
丝光：棉制品(纱线、织物)在有张力的条件下，用浓的烧碱溶液处理，然后在张力下洗去烧碱的处理过程。
碱缩：棉制品（通常为棉针织物）在松驰的状态下用浓的烧碱液处理，使纤维任意收缩，然后洗去烧碱的过程，也称无张力丝光。
一丝光原理
丝光是一个复杂的过程，关于棉纤维在浓碱液中发生剧烈溶胀的原因如下理论（水合理论）作出解释。
1 烧碱与天然纤维素(纤维素Ⅰ)作用，生成碱纤维素，主要有两种类型：
①醇化合物：Cell-ONa ②分子化合物(加成化合物)：Cell-OH.NaO H
两种产物都不稳定，经水洗便水解成水合纤维素，再通过脱水烘干后即成为丝光纤维素(纤维素Ⅱ)，整个过程纤维素的变化表示如下：
NaOH H2O -H2O
纤维素Ⅰ Na-纤维素H
O.纤维素纤维素Ⅱ
2
天然纤维素碱纤维素水合纤维素丝光纤维素
2 棉纤维经浓NaOH处理发生剧烈的不可逆溶胀原因是：
钠离子体积小，不仅可以进入纤维的无定形区，还可以进入到纤维的部分结晶区；同时Na+是一种水化能力很强的离子，环绕在一个Na+周围的水分子多达66个之多，以至形成一个水化层，当Na+进入fibre内部并与fibre结合时，大量的水分也被带入，因而引起了剧烈溶胀，由于能进入晶区，因此，溶胀是不可逆的。二丝光棉的性质
1 光泽
经浓碱液处理后，由于不可逆溶胀作用，纤维直径增大变圆，纵向天然扭曲率改变(80%→14.5%)，横截面由腰子形变为椭圆形，甚至圆形，胞腔缩为一点，若施加适当张力，纤维圆度增大，表面原有皱纹消失，表面平滑度，光学性能得到改善(对光线的反射由漫反射转变为较多的定向反射)，增加了反射光的强度，织物显示出丝一般的光泽。
织物内纤维形态的变化是产生光泽的主要原因，张力是增进光泽的主要因素。
2 吸附性能及化学反应性能
处理后棉纤维结晶度↓(70%→50%)，无定形区域↑，使原来在水中不可及的羟基变为可及，因此纤维对dye的吸附性能和化学反应性能都有所提高，另外，由于丝光后，纤维形态变化，表面和内部的光散射减少，因此同浓度染料染色时，染色深度也增加。
钡值：为了衡量棉纤维对化学药品吸附能力的大小，用棉纤维吸附氢氧化钡的能力来表示。
3 定形作用
棉纤维在浓碱液中发生溶胀后，大分子链间的氢键被拆散，舒解了织物中贮存的内应力，通过拉伸，大分子进行取向排列，在新的位置上建立起新的分子键，且分子间力比溶胀前大。最后在张力下去碱，已取向排列的纤维间的氢键被固定下来(是在更为自然，稳定的状态下被固定下来的)，这时的纤维处于较低的能量状态，因此尺寸稳定。
4 强度
纤维溶胀后，大分子间的氢键被拆散，在张力作用下，大分子的排列趋向于整齐，使取向度提高，同时，纤维表面不均匀变形被消除，减少了薄弱环节。使纤维能均匀的分担外力，从而减少了因应力集中而导致的断裂现象。加上膨化重排后的纤维相互紧贴，纤维间抱合力提高，另也减少了因大分子滑移而引起断裂的因素。
§15.2丝光工艺条件分析
丝光工艺的基本条件是NaOH溶液的浓度，温度，作用时间，张力和去碱。
一碱液浓度
是影响丝光效果的主要因素之一，只有当碱液浓度达到某一临界值后才能引起棉纤维剧烈的膨化。
①当浓度低于100 g/l时，不起丝光作用。
②当浓度在100～250 g/l时，棉布的径向收缩率和钡值随浓度提高而急剧上升。
③当浓度大于250 g/l时，上升就比较缓和。再提高碱液浓度，丝光效果无显著
提高，反而增加丝光后去碱负担。
考虑到织物本身吸碱、空气中酸性气体的耗碱等因素，棉布丝光碱浓度为240～280g/l。
半丝光：对某些要求不高的品种，采用150～180 g/l的烧碱溶液处理，以提高染色性能。
二张力
1 张力对织物光泽的影响
棉织物用浓碱处理时，只有加上适当的张力，才能显示出良好的光泽，从张力对棉纱丝光后性能的影响可以看出：张力大，光泽好。
2 张力对织物机械性能和吸附性能的影响
即在无力条件下，棉纱线的强力已获得提高，如果施加适当的张力，其强力还可以进一步提高，但光泽增加的并不多，且断裂延伸度和吸附性能却有所下降。
3 张力对织物缩水率的影响
丝光时，经纬向张力对织物缩水率有极为重要作用。
实际生产中，各种规格的织物经纬向缩水率是不平衡的。卡其、府调等经密较高的织物，经向缩水率大大超过纬向缩水率，所以优先考虑经向张力；而平布等一类薄织物则正好相反。
三温度
烧碱与纤维素纤维的作用是放热反应，所以提高碱液温度有减弱纤维溶胀的作用，从而降低丝光效果，表现在收缩率和钡值下降，所以丝光碱液以低温较好，但实际生产中考虑到经济效益，以及温度过低碱液粘度增大，使减液难以渗透到纱线和织物内部，再有扩幅较难，所以通常采用轧槽夹层通入冷流水使碱液冷却到常温即可。
四时间
丝光作用是使烧碱迅速均匀而充分地渗入棉纱or织物内部和纤维发生作用，因此必须保证一定的时间。将棉纱用280g/lNaOH在无张力下丝光，发现，20s时间就能使纱线收缩率和对dye吸收率达到最大值，延长时间对增进丝光效果并不显著。此外，时间与碱浓度和温度有关，浓度低时，应适当延长作用时间；一般采用50～60s。
五去碱
去碱对丝光的定型作用有很大影响，若放松张力后，织物上还有5%以上的碱，则织物仍会收缩，从而影响光泽、纬向缩水率。
去碱分两步进行：①在扩幅情况下，使用冲吸装置将热稀碱淋洗织物，使布面含碱在5％以下；②放松纬向张力后，利用去碱蒸箱和平洗装置，用将余碱去尽，必要时可用酸中和。
§15.3丝光方法
常用丝光机有布铗丝光机，弯辊丝光机和直辊丝光机。以布铗丝光机效果最好，应用最广。丝光机均由浸碱装置、扩幅装置、去碱装置、平洗装置组成。
一布铗丝光机
由平幅进布装置→前轧碱槽→绷布辊筒→后轧碱槽→布铗扩幅装置→冲洗吸碱装置→去碱蒸箱→平洗机→烘筒烘燥机→平幅出布装置等部分组成。
优点：张力易控制，织物缩水率、去碱效果比具它丝光机理想。
缺：布铗部分易产生机械性疵布，设备占地大。
二弯辊丝光机
与布铗丝光机的区别主要在于扩幅与初洗部分，其扩幅部分是由一个浅平阶梯铁槽和10～12对弯辊组成。
扩幅作用是依靠织物绕经弯辊套筒弧形斜面时所产生的纬向分力将其门幅展宽。弯辊丝光机加工时，常常两层织物叠在一起进行，产量较高，但洗碱效率低，扩幅效果差。虽有机身短、结构筒单的优点，但易产生经密不匀，纬纱成弯月状，染色易有阴阳面，应用远不如布铗丝光机广。
三直辊丝光机
与前两种不同的是，没有轧车和绷布辊筒，也没有扩幅装置。
特点：常以双层进行，产量较高，丝光均匀，不会产生破边；机身较短，传动简单，操作方便，但扩幅作用差(纬回缩水率难达国标)，这是其主要缺点。
国内有的厂采用布铗与直辊并用，较好的解决了这一问题。
四丝光工序
1 原坯丝光：
由于原布润湿性差，易造成丝光不均匀，废碱含杂多，给回收带来麻烦，很少用，对于某些不需要练漂加工的品种及一些单纯通过丝光处理以提高强度、降低断裂伸长的工业用布宜进行原布丝光。
2 先漂后丝：
目前应用最为广泛，丝光效果好，废碱较净，但由于丝光碱液含杂和色泽的影响，处理后织物白度差，易沾污，适合色布，尤其厚重织物。
3 先丝后漂：
白度及手感好、但光泽差，但丝光效果不如先漂白后丝光，漂白时易损伤纤维，不适宜染色品种尤其厚重织物，因为漂白时易产生折痕和擦伤。适用于漂布，印花布。
4 染后丝光
适合易擦伤or不易匀染的品种(丝光后，织物手感较硬，上染较快)，染深色时为了提高织物表面效果及染色牢度，以及某些对光泽要求高的品种，也可采用染后丝光。
5 湿布丝光
湿布丝光可以在练漂后省一道烘干工序，可以省去丝光前的烘燥设备，降低能耗，且纤维膨化足，吸碱均匀，丝光效果好，产品质量稳定。但湿布丝光对丝光前的轧水要求高，轧余率要低，且轧水要均匀，否则将影响丝光效果。
湿布丝光时碱液易于冲淡，因此补充的碱液浓度要高，并维持盛碱槽内碱液浓度均匀一致。湿布丝光的效果稍逊于干布丝光。
6 热碱丝光
常规丝光工艺是室温丝光，温度约为18～20℃，在低温、高浓度下，丝光碱液粘稠，不易渗透，易造成“表面丝光”，厚重紧密织物要获得均匀透彻的效果，困难更大。热碱渗透性好，但膨化较差。因此采用先热碱，后冷碱的丝光工艺。热碱的先期渗入，有利于冷碱液的继续渗入，使织物带有较多的碱量，产生均匀而有效的膨化。
程序如下：织物松驰浸轧浓碱(沸点,5S以上)→热拉伸→冷却→张力下去碱
主要优点:
(1)丝光作用均匀，效果良好；
(2)光泽、强力、尺寸稳定性都较常规丝光优越；
(3)可与煮练工序合并，缩短工艺路线，降低成本，提高经济效益(在冷却前，使
浸热碱的织物汽蒸10′，常压)
7 真空浸碱透芯丝光
为了解决表面丝光的一种新工艺，由德国克莱钠韦公司提出，在直辊丝光机的第一下辊筒上加装一个真空罩，与真空泵相连(抽至10kPa)，当织物经过时，残留的空气可以去除，使碱液能在纤维膨润前快速、均匀的渗入，从而缩短浸渍时间，提高效率，但设备复杂，高速运行时费用较大。
8 液氨丝光
无水液氨因分子小，纯度高，也是一种优良的膨化剂，20世纪60年代未曾进行过丝光研究，其产品的光泽和染色性能均不及碱丝光，但手感柔软、尺寸稳定性和抗皱性较高，故近年来作为与后整理中机械预缩、树脂整理结合应用的新工艺，称为液氨整理。
五丝光效果的评定
1 光泽
是衡量丝光织物外观效果的主要指标之一。
可用变角光度法、偏振光法等测，但尚无统一的理想的测试手段，目前多用目测评定。
2 显微切片观察纤维形态变化
3 吸附性能

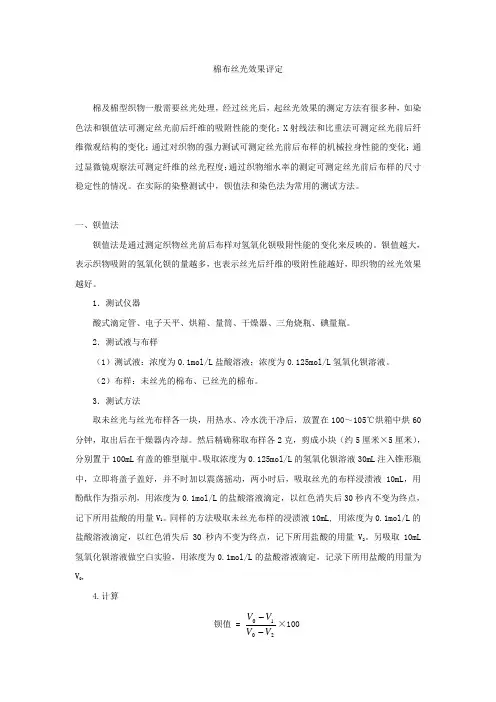

(1)钡值法：是检验丝光效果的常用方法，钡值大，丝光效果好。
本光棉布钡值=100，钡值＞150表示充分丝光，一般为135～150。
(2)碘吸收法：
(3)碘沾污和染色测试法：
将不同钡值(100～160)试样，用一定浓度碘液or直接蓝2B染液处理，制成色卡，再将未知试样的碘沾污和染色深度与色卡对比，定量评定丝光钡值。
4 尺寸稳定性
采用机械缩水法或浸渍缩水法测量处理前后织物长度变化，通过公式计算缩水率，一般经向缩水率常大于纬向，但有些经密较高的品种产生负缩水率(门幅增大)。
棉纤维性质 长度 棉纤维长度是指纤维伸直时两端间的距离，是棉纤维的重要物理性质之一。棉纤维的长度主要由棉花品种、生长条件、初加工等因素决定。棉纤维长度与成纱质量和纺纱工艺关系密切。棉纤维长度长，整齐度好，短绒少，则成纱强力高，条干均匀，纱线表面光洁，毛羽少。 棉纤维的长度是不均匀的，一般用主体长度、品质长 棉纤维化学、物理性质 度、均匀度、短绒率等指标来表示棉纤维的长度及分布。主体长度是指棉纤维中含量最多的纤维的长度。品质长度是指比主体长度长的那部分纤维的平均长度，它在纺纱工艺中，用来确定罗拉隔距。短绒率是指长度短于某一长度界限的纤维重量占纤维总量的百分率。一般当短绒率超过15%时，成纱强力和条干会明显变差。此外，还有手扯长度、跨距长度等长度指标。 线密度 棉纤维的线密度是指纤维的粗细程度，是棉纤维的重要品质指标之一，它与棉纤维的成熟程度、强力大小密切相关。棉纤维线密度还是决定纺纱特数与成纱品质的主 不同日均温、土壤水量下不同品种棉纤维长度 要因素之一，并与织物手感、光泽等有关。纤维较细，则成纱强力高，纱线条干好，可纺较细的纱。 成熟度
棉纤维的成熟度是指纤维细胞壁的加厚程度，即棉纤维生长成熟的程度，它与纤维的各项物理性能密切相关。正常成熟的棉纤维，截面粗、强度高、转曲多、弹性好、有丝光、纤维间抱合力大、成纱强力也高。所以，可以将成熟度看成棉纤维内在质量的一个综合性指标。 强度和弹性 棉纤维的强度是纤维具有纺纱性能和使用价值的必要条件之一，纤维强度高，则成纱强度也高。棉纤维的强度常采用断裂强力和断裂长度表示。细绒棉的 常用纤维的基本性能 强力为3.5~4.5cN,断裂长度为21~25km;长绒棉的强力为4~6cN,断裂长度为30km.由于单根棉纤维的强力差异较大，所以一般测定棉束纤维强力，然后再换算成单纤维的强度指标。棉纤维的断裂伸长率为3%~7%，弹性较差。 吸湿性 棉纤维是多孔性物质，且其纤维素大分子上存在许多亲水性基因（—OH），所以其吸湿性较好，一般大气条件下，棉纤维的回潮率可达8.5%左右。 耐酸碱性 棉纤维耐无机酸能力弱。棉纤维对碱的抵抗能力较大，但会引起横向膨化。可利用稀碱溶液对棉布进行“丝光”。 此外，棉纤维中还夹着杂质和疵点，杂质有泥沙、树叶、铃壳等，疵点有棉结、索丝等。它们即影响纺织的用棉量，也影响加工和纱部质量，所以必须进行检验，严格控制。 编辑本段棉型织物的特点 棉型织物是指以棉纱或棉与棉型化纤混纺纱线织
第十二章质谱分析 1．试指出下面哪一种说法是正确的( ) (1) 质量数最大的峰为分子离子峰 (2) 强度最大的峰为分子离子峰 (3) 质量数第二大的峰为分子离子峰 (4) 上述三种说法均不正确 解：(4) 2．下列化合物含 C、H或O、N，试指出哪一种化合物的分子离子峰为奇数( ) (1) C 6H 6 (2) C 6 H 5 NO 2 (3) C 4 H 2 N 6 O (4) C 9 H 10 O 2 解：(2) 3．下列化合物中分子离子峰为奇数的是( ) (1) C 6H 6 (2) C 6 H 5 NO 2 (3) C 6 H 10 O 2 S (4) C 6 H 4 N 2 O 4 解：(2) 4．在溴己烷的质谱图中，观察到两个强度相等的离子峰，最大可能的是：( ) (1) m/z为 15 和 29 (2) m/z为 93 和 15 (3) m/z为 29 和 95 (4) m/z为 95 和 93 解：(4) 5．在C 2H 5 F中, F对下述离子峰有贡献的是( ) (1) M (2) M+1 (3) M+2 (4) M及M+2 解：(1) 6．一个酯的质谱图有m/z74(70%)的强离子峰,下面所给结构中哪个与此观察值最为一致( ) (1) CH 3CH 2 CH 2 COOCH 3 (2) (CH 3 ) 2 CHCOOCH 3 (3) CH 3CH 2 COOCH 2 CH 3 (4) (1)或(3) 解：(1) 7．某化合物分子式为C 6H 14 O, 质谱图上出现m/z59(基峰)m/z31以及其它弱峰
m/z73，m/z87和m/z102. 则该化合物最大可能为 ( ) (1) 二丙基醚 (2) 乙基丁基醚 (3) 正己醇 (4) 己醇-2 解：(2) 8．某胺类化合物, 分子离子峰其M=129, 其强度大的m/z58(100%), m/z100(40%),则该化合物可能为( ) (1) 4-氨基辛烷 (2) 3-氨基辛烷 (3) 4-氨基-3-甲基庚烷 (4) (2)或(3) 解：(2) 9．分子离子峰弱的化合物是：（） (1)共轭烯烃及硝基化合物 (2)硝基化合物及芳香族 (3)脂肪族及硝基化合物 (4)芳香族及共轭烯烃 解：(3) 10．某化合物的质谱图上出现m/z31的强峰, 则该化合物不可能为( ） (1) 醚 (2) 醇 (3) 胺 (4) 醚或醇 解：(3) 11．某化合物在一个具有固定狭峰位置和恒定磁场强度B的质谱仪中分析, 当加速电压V慢慢地增加时, 则首先通过狭峰的是:( ) (1) 质量最小的正离子 (2) 质量最大的负离子 (3) 质荷比最低的正离子 (4) 质荷比最高的正离子 解：(4) 12．下述电离源中分子离子峰最弱的是( ) (1) 电子轰击源 (2) 化学电离源 (3) 场电离源 (4) 电子轰击源或场电离源 解：(3) 13．溴己烷经均裂后, 可产生的离子峰的最可能情况为:( )
纤维的17项特性指标详解 纤维的特性决定了它的品质特征以及其在特定应用条件下的适用性。一般采用标准测试和试验室检测来测量和比较纤维的特性。 一、耐磨牢度 耐磨牢度是指抵抗穿着摩擦的能力，其有助于提高织物的耐久性。由高断裂强度和耐磨牢度好的纤维制成的服装能长时间耐穿，并且在很长一段时间后才会有穿着磨损的迹象出现。 锦纶广泛应用于运动外套，如滑雪夹克衫、足球短衫。这是因为它的强度和耐磨牢度都特别好。醋酯纤维由于它出色的悬垂性和低成本，则经常用于外衣和夹克衫的衬里。但由于醋酯纤维的耐磨性差，在夹克衫外层织物出现相应磨损之前衬里易磨损或形成破洞。 二、吸水性 吸水性就是吸湿的能力，它通常用回潮率来表示。纤维的吸水性是指干燥纤维在温度为70℉（相当于21℃），相对湿度为65%的标准条件下的空气中吸收水分的百分数。 易吸水的纤维称为亲水纤维。所有天然动植物纤维和两种人造纤维——粘胶纤维和醋酯纤维是亲水纤维。那些吸水有困难或只能吸收少量水分的纤维称做疏水性纤维。除粘胶纤维、Lyocell 纤维和醋酯纤维以外，所有人造纤维都是疏水性纤维。玻璃纤维则根本不吸水，其他纤维通常只有4%或更低的回潮率。 纤维的吸水性影响其许多方面的应用，包括： ●皮肤舒适性：由于吸水性差，汗液的流动会引起冷而湿的感觉。 ●静电性：伴随着疏水纤维会发生衣服粘着和冒火花等问题，因为几乎没有水分来帮助疏散累积在纤维表面的带电粒子，灰尘也因为静电而被带到纤维上并粘附其上。 ●水洗后尺寸稳定性：水洗后，疏水性纤维比亲水性纤维收缩要小，纤维很少膨胀，这是织物收缩的原因之一。 ●去污性：很容易从亲水性纤维中去除污渍，因为纤维会把清洁剂和水同时吸入。 ●拒水性：亲水性纤维通常要进行较多的拒水耐用后处理，因为这种化学处理可以使这些纤维拒水性更好。 ●褶皱回复性：疏水性纤维通常拥有较好的褶皱回复性，特别是经过洗烫之后，因为它们不吸水、不膨胀并在褶皱状态下干燥。 三、化学作用 在纺织品加工（如印染、后整理）和家庭/专业护理或清晰（如用肥皂、漂白粉和干洗溶剂等）过程中，纤维一般需与化学品接触。化学品的种类、作用强度以及作用时间决定了对纤维的影响程度。了解化学品对不同纤维的影响是很重要的，应为它直接与清洗中所需要的护理有关。 纤维对化学品有不同的反应。举个例子，棉纤维抗酸性相对较低，而耐碱性则很好。另外，
棉纤维的性能 色泽通常为白色、乳白色或淡黄色.(1-彩棉的色泽?) 光泽较差,(2-原因?)棉织物可通过漂白(3-什么是漂白,原理?)或荧光增白(4- 什么是荧光增白,原理?)处理，丝光(5-什么是丝光?)和轧光(6-什么是丝光?)等后整理有助于提高光泽度。 染色性良好(7-原因?)，可以染成各种颜色。耐磨性不突出(8-原因?)，棉织品不太耐穿。 1-纤维强度(9-什么叫纤维强度?)较高(10-原因?)，干态强力约为 2.6-4.9cN/dtex,湿态强力约为2.9-5.6cN/dtex，吸湿后强力稍有上升 (10%-20%)(11-吸湿后强度上升的原因?) 2-纤维弹性(12-什么叫纤维弹性?)较差(13-原因?)，变形能力较差。棉纤维弹性较差。 3-纤维吸湿性(13-定义?)较强(14-原因?)。棉制服装吸湿、透气， 无闷热感，也无静电现象(15-什么是静电?它对人体有什么危害?)。棉纤维在水中浸润后，能吸收接近其本身重量1/4的水分，导致横截面变粗，长度变短，因此棉织物在裁剪前应预缩，以避免制成服装后尺寸变校。脱脂棉纤维吸着液态水最多可达干纤维木身质量的8倍以上，利用这一性能可以制成药棉。棉纤维吸湿后强力增加（16-吸水后强度边大的原因？），因此，棉织物耐水洗。在一定的温湿度条件下，棉纤维易受霉菌等微生物的侵害，纤维素大分子水解，纤维表面会产生黑斑（17-水解的本质？）。 4-纤维导电性差，纤维内腔充满了静止的空气，因此棉纤维是一种保暖性 较好的材料。棉纤维耐热性较好，但不如涤纶、脂纶，却优于羊毛、蚕丝，接近于粘胶纤维。棉纤维耐光性一般，如长时间与日光接触，纤维强力会降低，并发硬变脆。 5-纤维化学性怕酸耐碱与其他天然纤维素纤维一样，耐无机酸的能力较 弱，在浓硫酸或盐酸中，即使在常温下也能引起纤维素的迅速破坏，纤维素长时间在稀酸溶液中也会水解，强力降低。汗液中的酸性物质也会损坏棉制品。棉纤
棉花的品质指标 棉纤维品质构成 1.棉纤维长度 是纤维品质中最重要的指标之一，与纺纱质量关系十分密切，当其他品质相同时，纤维愈长，其纺纱支数愈高。支数的计算，是在公定回潮率条件下（8.5％），每一公斤棉纱的长度为若干米时，即为若干公支，纱越细，支数越高。纺纱支数愈高，可纺号数愈小，强度愈大。 表一：原棉长度与可纺支数的关系 原棉种类 纤维长度（毫米） 细度（米/克） 可纺织数（公支） 长绒棉 33--41 6500--8500 100--200 细绒棉 25--31 5000--6000 33--99 粗绒棉 19--23 3000--4000 15--30 2.长度整齐度。纤维长度对成纱品质所起作用也受其整齐度的影响，一般纤维愈整齐，短纤维含量愈低，成纱表面越光洁，纱的强度提高。 3.纤维细度。纤维细度与成纱的强度密切相关，纺同样粗细的纱，用细度较细的成熟纤维时，因纱内所含的纤维根数多，纤维间接触面较大，抱合较紧，其成纱强度较高。同时细纤维还适于纺较细的纱支。但细度也不是越细越好，太细的纤维，在加工过程中较易折断，也容易产生棉结。 4.纤维强度。指拉伸一根或一束纤维在即将断裂时所能承受的最大负荷，一般以克或克/毫克或磅/毫克表示，单纤维强度因种或品种不同而异，一般细绒棉多在3.5- 5.0克之间，长绒棉纤维结构致密，强度可达4.5- 6.0克。 5.纤维成熟度。棉纤维成熟度是指纤维细胞壁加厚的程度，细胞壁愈厚，其成熟度愈高，纤维转曲多，强度高，弹性强，色泽好，相对的成纱质量也高；成熟度低的纤维－各项经济性状均差，但过熟纤维也不理想，纤维太粗，转曲也少，成纱强度反而不高。 表二：棉纤维的经济性状及可纺号数比较 棉纤维经济性状 长绒棉 细绒棉 色泽 乳白 洁白
第十五章思考题 1.色谱法具有同时能进行分离和分析的特点而区别于其它方法，特别对复杂样品和多组份混合物的分离，色谱法的优势更为明显。 2.按固定相外形不同色谱法是如何分类的？ 是按色谱柱分类： ①平面色谱法：薄层色谱法、纸色谱法 ②柱色谱法：填充柱法、毛细管柱色谱法 3.什么是气相色谱法和液相色谱法？ 气体为流动相的色谱称为气相色谱。 液体为流动相的色谱称为液相色谱。 4.保留时间（tr）、死时间（t0）及调整保留时间（t’r）的关系是怎样的？ t’r = tr - t0 5.从色谱流出曲线可以得到哪些信息？ ①根据色谱峰的个数可以判断样品中所含组分的最少个数； ②根据色谱峰的保留值可以进行定性分析； ③根据色谱峰的面积或峰高可以进行定量分析； ④色谱峰的保留值及其区域宽度是评价色谱柱分离效能的依据； ⑤色谱峰两峰间的距离是评价固定相（或流动相）选择是否合适的依据。 6.分配系数在色谱分析中的意义是什么？ ①K值大的组分,在柱内移动的速度慢，滞留在固定相中的时间长，后流出柱子； ②分配系数是色谱分离的依据； ③柱温是影响分配系数的一个重要参数。 7.什么是选择因子？它表征的意义是什么？
是A，B两组分的调整保留时间的比值α= t’r（B）/t’r（A）＞1 意义：表示两组分在给定柱子上的选择性，值越大说明柱子的选择性越好。 8.什么是分配比（即容量因子）？它表征的意义是什么？ 是指在一定温度和压力下，组分在两相分配达到平衡时，分配在固定相和流动相的质量比。K=ms/mm 意义：是衡量色谱柱对被分离组分保留能力的重要参数； 9. 理论塔板数是衡量柱效的指标，色谱柱的柱效随理论塔板数的增加而增加，随板高的增大而减小。 10.板高（理论塔板高度H/cm）、柱效（理论塔板数n）及柱长（L/cm）三者的关系（公式）？ H=L / n 11.利用色谱图如何计算理论塔板数和有效理论塔板数（公式）？ 12.同一色谱柱对不同物质的柱效能是否一样？ 同一色谱柱对不同物质的柱效能是不一样的 13.塔板理论对色谱理论的主要贡献是怎样的？ (1)塔板理论推导出的计算柱效率的公式用来评价色谱柱是成功的； (2)塔板理论指出理论塔板高度H 对色谱峰区域宽度的影响有重要意义。 14.速率理论的简式,影响板高的是哪些因素? μ：流动相的线速 A：涡流扩散系数 B：分子扩散系数 C：传质阻力项系数 15.分离度可作为色谱柱的总分离效能指标。 16.如何根据分离度分析色谱分离的情况?
棉纤维检测 棉纤维性能检验方法 （一）品级 品级是原棉品质优劣的一个综合性指标，反映棉纤维的内在质量。品是品质，级是级别。品级划分依据成熟程度、色泽特征、轧工质量 分级情况： 细绒棉分七级，一级至七级（无级外棉）。三级为标准级，一级至五级为纺用棉。 长绒棉分为一至五级，三级为品级标准级，五级以下为级外棉。 彩棉分为一至三级，二级为品级标准级，三级以下为级外棉。 品级标准分为文字标准和实物标准 评级方法：在分级室内人工模拟昼光光线或北窗射入的正常光线下，手持棉样，在实物标准旁逐样对照，决定棉样品级。 （二）长度 1、长度及不均一性 细绒棉纤维长度一般为: 23～33mm 长绒棉纤维长度一般为: 33～45mm 长度-重量分布曲线图（右偏）自然长度排列曲线图 图棉纤维长度分布曲线 2、影响长度的因素 （1）棉花的种类与品种（决定因素） （2）生长条件 （3）初加工 3、长度与成纱质量与纺纱工艺的关系 （1）棉纤维长度与成纱强度 （2）棉纤维长度与成纱细度 （3）棉纤维长度与成纱条干均匀度 （4）棉纤维长度与成纱毛羽 （5）纤维长度与纺纱工艺的关系十分密切（棉纺设备的结构与尺寸、各道工序的工艺参数，
因棉纤维的长短不同而不同） 4、棉纤维长度的指标与检验 （1）长度指标： ★主体长度：棉纤维长度分布中占重量或根数最多的一组长度。 用于工商交易。细绒棉25-31mm，长绒棉33mm以上。 ★品质长度：主体长度以上各组纤维的重量加权平均长度。 确定棉纺织工艺参数用。 ★短绒率：棉纤维中长度短于一定界限长度的纤维重量（或根 数）占纤维总量（或根数）的百分率。 细绒棉界限：16mm；长绒棉界限20mm。 4、棉纤维长度的指标与检验 （2）测试方法： ①罗拉式分组测定法 ②手扯尺量法 ③梳片式分组测定法 ④纤维照影仪和HVI法 ①罗拉式分组测定法 仪器：Y111型或Y111A型罗拉式长度分析仪 测到的指标：主体长度、品质长度、短绒率、质量平均长度、长度标准差、长度变异系数、基数、均匀度。 （三）成熟度 1、棉纤维成熟度的概念与影响因素 ①定义——纤维胞壁加厚的程度和纤维中纤维素充满的程度，胞壁越厚，纤维素淀积的越多，成熟度越好。 ②影响因素：棉花的种类与品种、生长条件(影响大) 2、棉纤维成熟度与纤维性能、成品生产的关系 成熟度高，则中腔小、胞壁厚，腔宽与壁厚的比值小。正常成熟的棉纤维，截面粗、强度高、弹性好、有丝光，并有较多的天然转曲，可产生较大的抱合力，成纱强度高。 成熟度是综合反映棉纤维的内在质量的一项指标。 3、棉纤维成熟度的指标与检验 检验方法：腔壁对比法、显微镜法、偏振光法（2种） 指标：成熟系数K、成熟度比M、成熟纤维百分率P （1）成熟系数K：根据棉纤维腔宽与壁厚的比值的大小所定出的相应数值。 2）成熟度比M=实际增厚度/标准增厚度 成熟度比越大，说明纤维越成熟。 低于0.8时未成熟,M=1时成熟良好。 显微镜法：18%氢氧化钠溶液膨胀后，分正常、薄壁、死纤维 （3）成熟纤维百分率P：成熟纤维根数占纤维总根数的平均百分率。 显微镜法：18%氢氧化钠溶液膨胀后，分未成熟纤维、成熟纤维
第十二章质谱分析 1.试指出下面哪一种说法就是正确的？( ) (1) 质量数最大的峰为分子离子峰 (2) 强度最大的峰为分子离子峰 (3) 质量数第二大的峰为分子离子峰 (4) 上述三种说法均不正确 解:(4) 2. 下列化合物含C、H或O、N,试指出哪一种化合物的分子离子峰为奇数？( ) (1) C6H6 (2) C6H5NO2(3) C4H2N6O (4) C9H10O2 解:(2) 3.下列化合物中分子离子峰为奇数的就是( ) (1) C6H6(2) C6H5NO2(3) C6H10O2S (4) C6H4N2O4 解:(2) 4.在溴己烷的质谱图中,观察到两个强度相等的离子峰,最大可能的就是:( ) (1) m/z为15 与29 (2) m/z为93 与15 (3) m/z为29 与95 (4) m/z为95 与93 解:(4) 5.在C2H5F中, F对下述离子峰有贡献的就是( ) (1) M(2) M+1 (3) M+2 (4) M及M+2 解:(1) 6.一个酯的质谱图有m/z74(70%)的强离子峰,下面所给结构中哪个与此观察值最为一致?( ) (1) CH3CH2CH2COOCH3(2) (CH3)2CHCOOCH3 (3) CH3CH2COOCH2CH3(4) (1)或(3) 解:(1) 7.某化合物分子式为C6H14O, 质谱图上出现m/z59(基峰)m/z31以及其它弱峰 m/z73,m/z87与m/z102、则该化合物最大可能为( ) (1) 二丙基醚(2) 乙基丁基醚 (3) 正己醇
(4) 己醇-2 解:(2) 8. 某胺类化合物, 分子离子峰其M=129, 其强度大的m/z58(100%), m/z100(40%),则该化合物可能为( ) (1) 4-氨基辛烷(2) 3-氨基辛烷 (3) 4-氨基-3-甲基庚烷(4) (2)或(3) 解:(2) 9. 分子离子峰弱的化合物就是:( ) (1)共轭烯烃及硝基化合物(2)硝基化合物及芳香族 (3)脂肪族及硝基化合物(4)芳香族及共轭烯烃 解:(3) 10.某化合物的质谱图上出现m/z31的强峰, 则该化合物不可能为( ) (1) 醚(2) 醇(3) 胺(4) 醚或醇 解:(3) 11.某化合物在一个具有固定狭峰位置与恒定磁场强度B的质谱仪中分析, 当加速电压V慢慢地增加时, 则首先通过狭峰的就是:( ) (1) 质量最小的正离子(2) 质量最大的负离子 (3) 质荷比最低的正离子(4) 质荷比最高的正离子 解:(4) 12. 下述电离源中分子离子峰最弱的就是( ) (1) 电子轰击源(2) 化学电离源 (3) 场电离源(4) 电子轰击源或场电离源 解:(3) 13. 溴己烷经 均裂后, 可产生的离子峰的最可能情况为:( ) (1) m/z93 (2) m/z93与m/z95 (3) m/z71 (4) m/z71与m/z73 解:(2) 14. 在下列化合物中, 何者不能发生麦氏重排?( )
1．基本概念及术语 质谱分析法：质谱分析法是利用多种离子化技术，将物质分子转化为离子，选择其中带正电荷的离子使其在电场或磁场的作用下，按其质荷比m/z的差异进行分离测定，从而进行物质成分和结构分析的方法。 相对丰度：以质谱中基峰（最强峰）的高度为100%，其余峰按与基峰的比例加以表示的峰强度为相对丰度，又称相对强度。 离子源：质谱仪中使被分析物质电离成离子的部分。常见的有电子轰击源EI、化学电离源CI、快原子轰击源FAB等。 分子离子：分子通过某种电离方式，失去一个外层价电子而形成带正电荷的离子，用m·+表示。 碎片离子：当分子在离子源中获得的能量超过其离子化所需的能量时，分子中的某些化学键断裂而产生的离子。 亚稳离子：离子（m1+）脱离离子源后，在飞行过程中发生裂解而形成的低质量离子（m2+），通常用m+表示。 同位素离子：质谱图中含有同位素的离子。 单纯开裂：仅一个键发生开裂并脱去一个游离基，称单纯开裂。 重排开裂：通过断裂两个或两个以上化学键，进行重新排列的开裂方式。重排开裂一般脱去一中性分子，同时发生重排，生成重排离子。 2．重点和难点 （1）离子化机理及其特点 ①电子轰击电离（EI）：气化后的样品分子进入离子化室后，受到由钨或铼灯丝发射并加速的电子流的轰击产生正离子。轰击电子的能量大于样品分子的电离能，使样品分子电离或碎裂。电子轰击质谱能提供有机化合物最丰富的结构信息，有较好的重现性，其裂解规律的研究也最为完善，已经建立了数万种有机化合物的标准谱图库可供检索。其主要缺点在于不适用于分析难挥发和热稳定性差的样品。 ②化学电离（CI）：引入一定压力的反应气进入离子化室，反应气在具有一定能量的电子流的作用下电离或者裂解。生成的离子和反应气分子进一步反应或与样品分子发生离子-分子反应，通过质子交换使样品分子电离。化学电离属于软电离方式，通常准分子离子峰强度大，易获得有关化合物基团的信息。其主要缺点是重现性较差，且不适合于难挥发、热不稳定样品的分析。 ③快原子轰击（FAB）：将样品分散于基质（常用甘油等高沸点溶剂）制成溶液，涂布于金属靶上送入FAB离子源中。将经强电场加速后的惰性气体中性原子束（如氙）对准靶上样品轰击。基质中存在的缔合离子及经快原子轰击产生的样品离子一起被溅射进入气相，并在电场作用下进入质量分析器。此法优点在于离子化能力强，可用于强极性、挥发性低、热稳定性差和相对分子质量大的样品及EI和CI难于得到有意义的质谱的样品。FAB比EI容易得到比较强的分子离子或准分子离子；不同于CI的一个优势在于其所得质谱有较多的碎片离子峰信息，有助于结构解析。缺点是对非极性样品灵敏度下降，而且基质在低质量数区（400以下）产生较多干扰峰。FAB是一种表面分析技术，应注意优化表面状况的样品处理过程。 值得一提的是，在FAB离子化过程中，可同时生成正负离子，这两种离子都可以用质谱进行分析。样品分子如带有强电子捕获结构，特别是带有卤原子，可以产生大量的负离子。负离子质谱已成功用于农药残留物的分析。 （2）质谱中的主要离子及其在质谱解析中的作用 ①分子离子：大多数有机化合物分子通过某种电离方式，在离子源中失去一个电子而形成带正电荷的离子（z＝1），即分子离子。由于确认了分子离子即可确定化合物的相对分子质量，因而分子离子峰的正确识别十分重要。由CI、FAB等软电离方式获得的准分子离子，其作用与分子离子相当。分子离子峰一般位于质谱图中质荷比的最高端，但有时最高质荷比峰不一定是分子离子峰。其原因为： M+n（n＝1、2…）同位素峰可能出现在质荷比最高处；杂质峰可能出现在最高质荷比处；当样品分子的稳定性差时，分子离子峰很弱甚至不出现，此时最高质荷比的离子是碎片离峰子。 确认分子离子峰时应依据分子离子的稳定性规律及质量数的奇偶规律，即由C、H、O组成的化合物，
棉花的品质指标 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
棉花的品质指标 棉纤维品质构成 1.棉纤维长度 是纤维品质中最重要的指标之一，与纺纱质量关系十分密切，当其他品质相同时，纤维愈长，其纺纱支数愈高。支数的计算，是在公定回潮率条件下（8.5％），每一公斤棉纱的长度为若干米时，即为若干公支，纱越细，支数越高。纺纱支数愈高，可纺号数愈小，强度愈大。 表一：原棉长度与可纺支数的关系 原棉种类纤维长度（毫 米）细度（米/克）可纺织数（公 支） 长绒棉33--416500—-8500100--200 细绒棉25--315000--600033--99 粗绒棉19--233000--400015--30 2.长度整齐度。纤维长度对成纱品质所起作用也受其整齐度的影响，一般纤维愈整齐，短纤维含量愈低，成纱表面越光洁，纱的强度提高。 3.纤维细度。纤维细度与成纱的强度密切相关，纺同样粗细的纱，用细度较细的成熟纤维时，因纱内所含的纤维根数多，纤维间接触面较大，抱合较紧，其成纱强度较高。同时细纤维还适于纺较细的纱支。但细度也不是越细越好，太细的纤维，在加工过程中较易折断，也容易产生棉结。 4.纤维强度。指拉伸一根或一束纤维在即将断裂时所能承受的最大负荷，一般以克或克/毫克或磅/毫克表示，单纤维强度因种或品种不同而
异，一般细绒棉多在3.5-5.0克之间，长绒棉纤维结构致密，强度可达 4.5-6.0克。 5.纤维成熟度。棉纤维成熟度是指纤维细胞壁加厚的程度，细胞壁愈厚，其成熟度愈高，纤维转曲多，强度高，弹性强，色泽好，相对的成纱质量也高；成熟度低的纤维－各项经济性状均差，但过熟纤维也不理想，纤维太粗，转曲也少，成纱强度反而不高。 表二：棉纤维的经济性状及可纺号数比较 棉纤维经济性状长绒棉细绒棉 色泽乳白洁白长度（毫米）35-4521-33 细度（米/支）6500-90004500-7000 直径（微米）12-14.513.5-19 宽度（微米）14-2218-25 转曲（转/厘米）100-12050-80强度（克） 4.5-6.0 3.5-5.0 27-4021-25断裂长度（千 米） 可纺号数（号）特细号4-10细号及中号11-30 资料来源：《棉花生育规律与优质高产高效栽培》，陈奇恩等主编，中国农业出版社1997年印刷，第187页。 棉花的分类、加工与检验 1.分类。根据棉花物理形态的不同，分为籽棉和皮棉。棉农从棉棵上摘下的棉花叫籽棉，籽棉经过去籽加工后的棉花叫皮棉，通常所说的棉花
无胶棉的特点： 我们熟知无胶棉非常松软，强度好，耐洗，常被用于高档棉被。一路走来无胶棉深受客户们的喜爱，这当然少不了无胶棉的特点，下面就随小编一起来看看无胶棉的特点有哪些吧！ 无胶棉是喷胶棉替代产品，用料优于喷胶棉，无需喷胶、无异味，对人体无刺激，弹性好，手感好、柔软、滑爽、保暖性好、更环保等特点。产品规格：40g/㎡-800g/㎡，幅宽：0.5m-3.2m以内均可生产。聚酯纤维棉介绍： 聚酯纤维棉，首先它不是传统意义上说的“棉花”的棉，虽然叫纤维棉，只是外观上看起来跟棉花一样，实际上它是一种特殊的超细的涤纶化纤材料。市面上所谓的四孔棉、七孔棉、九孔棉、十孔棉就是这种纤 维棉，只是称谓不一样而已。 这种几孔聚酯纤维棉为什么叫“孔”呢？主要是指把涤纶纤维的切片放在高倍显微镜下观察，它的纤维 截面的孔腔数通常被称为四孔、七孔、九孔、十孔等。纤维的孔腔数越多，它的透气、保暖、蓬松性就越好，也越显得软和。因为孔腔内储存的是空气，孔腔数越高、越多，空气量就越多。而空气在隔绝层条件下，含量愈充足，其透气、保温性就愈好。同时，孔腔中充盈空气越多，压缩与回弹的通道就越多，也就 越能增强蓬松度，越软和。 聚酯纤维棉：涤纶具有许多优良的纺织性能和服用性能，用途广泛，可以纯纺织造，也可与棉、毛、丝、麻等天然纤维和其他化学纤维混纺交织，制成花色繁多、坚牢挺刮、易洗易干、免烫和洗可穿性能良 好的仿毛、仿棉、仿丝、仿麻织物。涤纶织物适用于男女衬衫、外衣、儿童衣着、室内装饰织物和地毯等。由于涤纶具有良好的弹性和蓬松性，也可用作絮棉。涤纶有优良的耐皱性、弹性和尺寸稳定性，有良好的 电绝缘性能，耐日光，耐摩擦，不霉不蛀，有较好的耐化学试剂性能，能耐弱酸及弱碱。在室温下，有一 定的耐稀强酸的能力，耐强碱性较差。涤纶的染色性能较差，一般须在高温或有载体存在的条件下用分散 性染料染色。 棉花的好处介绍： 1. 棉花作为传统的保暖材料，由于棉纤维细度较细有天然卷曲，截面有中腔，所以保暖性较好，蓄热能力很强，且不产生静电。纯棉花在阳光的照射下，会使棉花纤维的弹性恢复，伸长，纤维中蓄热能量多。因此，经过太阳照射后的棉被厚度会明显增加，摸起来非常柔软，夜晚，盖上晒后的棉被，你会感觉到棉 花里面的热量缓慢施放，使人感觉贴身、贴心的温暖、柔软，伴着淡淡的太阳的味道，让你很快入 2.无寄生病菌，自然环保。棉花是纯植物纤维，无营养成份，不易滋生细菌。 3. 棉花天然柔和，皮肤接触无刺激。无异味，无污染，无漂染，无任何添加物，气息清新自然，是绝对温暖、健康、环保的绿色产品。尤其对老人和儿童更为适用，是健康保暖的棉花首选。 4.绿色环保，低碳环保，纯天然的可再生资源。 5.比羽绒被及纤维被的好处。虽然禽鸟类羽毛被保暖性能可能更好，但禽鸟羽毛对皮肤和呼吸道有一 定的刺激，并非所有人都适用。化纤棉是市面上较为常见的，但透气性能、贴身性能及舒适性能均不如棉花。由于比重较轻，因此不会象棉花那样贴身、保暖。羽绒、化纤被的静电对皮肤刺激较大，造成皮肤粗糙，易引发青春痘、多梦、周身细小疖疮及神经衰弱等等青春病症。 聚酯纤维棉与棉花的区别：纤维棉并不是棉花，竹炭、玉米、真丝等都可以制造纤维棉。棉花是可以 直播加工制成布料，纤维棉必须通过化学处理后才能制成布料。 仿丝棉的特点：
第十二章质谱法 主要教学目标：使学生了解质谱的基本原理；了解质谱和分子结构的内在联系；了解质谱仪的操作并熟练掌握质谱的实验技术；了解有机质谱中离子的主要类型；掌握常见的有机物质的质谱图；能用有机化合物的质谱图解析相关有机化合物。 教学方法及教学手段：采用板书和教学课件及多媒体课件相结合，课堂上师生互动，采用启发式和提问式的教学方式，并且课堂上学习的表现记入学生的平时成绩。 教学重点及难点：掌握常见的有机物质的质谱图；能用有机化合物的质谱图解析相关有机化合物。 引言质谱及质谱学是20世纪产生、应用并不断发展，成为重要的物理分析方法。20世纪40年代制成了适应分析要求的质谱计。20世纪末，在新的离子源研究基础上，质谱近入生物分子的研究领域。 质谱是分子在一定条件下电离后形成的分子离子以及各种碎片离子的质量与电荷比（m / z）的系列。质谱图可以给出大量的结构信息，因此质谱图是化合物的一种化学指纹图谱。 一、质谱的基本原理 1.1 质谱仪简介 离子源：使样品分子电离（离子化场所），形成各种离子 质量分析器：将离子源中生成的并经加速器加速后的各种离子按质荷比大小分离
并加以聚焦。 1.2 质谱仪的主要性能指标 1.2.1 质量范围（mass range） 质谱仪所能测定的离子质荷比的范围。 四极质谱：1000以内 离子阱质谱：~ 6000 飞行时间质谱：无上限 1.2.2 分辨率（resolution） 分辨率R是指分离质量数为M1及M2的相邻质谱峰的能力。 1.2.3 灵敏度（sensitivity）） 对于一定样品（如硬脂酸甲酯），在一定的分辨率情况下，产生一定信噪比（如10 1）的分子离子峰所需的样品量。 1.3 质谱图 横坐标：质荷比 纵坐标：离子流强度， 相对强度(relative intensity,RI )或相对丰度(relative abundance,RA)：最强峰的强度定为100%(基峰) 二、质谱中离子的主要类型 在质谱中出现的离子有：相应的质谱峰分别称作： 分子离子分子离子峰 同位素离子同位素离子峰 碎片离子碎片离子峰 重排离子重排离子峰 亚稳离子亚稳离子峰 ………… 2.1 分子离子 分子失去一个电子而生成的阳离子： M?+ M+ e-+ 2e-
棉纤维概况 棉纤维是我国纺织工业的主要原料，它在纺织纤维中占有很重要的地位。我国是世界上的主要产棉国之一，目前，我国的棉花产量已进入世界最前列。我国棉花的种植几乎遍布全国。其中以黄河流域和长江流域为主，再加上西北内陆、辽河流域和华南、共五大棉区。 棉花大多是一年生植物。它是由棉花种子上滋生的表皮细胞发育而成的。棉纤维的长年可以分为伸长期、加厚期和转曲期三个阶段。棉花种类很多，目前主要按以下的两种方法分类。 1.按棉花的品种分类 (1)细绒棉：细绒棉又称陆地棉。纤维线密度和长度中等，一般长度为25~35mm，线密度为2.12~1.56 dtex(4700~6400公支)左右，强力在4.5cN左右。我国目前种植的棉花大多属于此类。 (2)长绒棉：长绒棉又称海岛棉。纤维细而长，一般长度在33mm以上，线密度在1.54~1.18dtex(6500~8500公支)左右，强力在4.0cN以上。它的品质优良，主要用于编制细于10tex的优等棉纱。目前，我国种植较少，除新疆长绒棉外，进口的主要有埃及棉、苏丹棉等。 此外，还有纤维粗短的粗绒棉，目前已趋淘汰。 2.按棉花的初加工分类 从棉田中采得的是籽棉，无法直接进行纺织加工，必须先进行初加工，即将籽棉中的棉籽除去，得到皮棉。该初加工又称轧花。籽棉经轧花后，所得皮棉的重量占原来籽棉重量的百分率称衣分率。衣分率一般为30%-40% 按初加工方法不同，棉花可分锯齿棉和皮辊棉。 (1)锯齿棉：采用锯齿轧棉机加工得到的皮棉称锯齿棉。锯齿棉含杂、含短绒少、纤维长度较整齐，产量高。但纤维长度偏短，轧工疵点多。目前，细绒棉大都采用锯齿轧棉。 (2)皮辊棉：采用皮辊轧棉机加工得到的皮棉称皮辊棉。皮辊棉含杂、含短绒多，纤维长度整齐度差，产量低。但纤维长度操作小，轧工疵点少，但有黄根。皮辊轧棉适宜于长绒棉、低级棉等。 棉纤维的主要物理和化学性质 1.长度棉纤维长度是指纤维伸直时两端间的距离，是棉纤维的重要物理性质之一。棉纤维的长度主要由棉花品种、生长条件、初加工等因素决定。棉纤维长度与成纱质量和纺纱工艺关系密切。棉纤维长度长，整齐度好，短绒少，则成纱强力高，条干均匀，纱线表面光洁，毛羽少。 棉纤维的长度是不均匀的，一般用主体长度、品质长度、均匀度、短绒率等指标来表示棉纤维的长度及分布。主体长度是指棉纤维中含量最多的纤维的长度。品质长度是指比主体长度长的那部分纤维的平均长度，它在纺纱工艺中，用来确定罗拉隔距。短绒率是指长度短于某一长度界限的纤维重量占纤维总重量的百分率。一般当短绒超过15%时，成纱强力和条干会明显变差。此外，还有手扯长度、跨距长度等长度指标。 2.线密度棉纤维的线密度是指纤维的粗细程度，是棉纤维的重要品质指标之一，它与棉纤维的成熟程度、强力大小密切相关。棉纤维线密度还是决定纺纱特数与成纱品质的主要因素之一，并与织物手感、光泽等有关。纤维较细，则成纱强力高，纱线条干好，可纺较细的纱。
棉纤维 棉纤维锦葵科棉属植物的种籽上被覆的纤维，又称棉花，简称棉。是纺织工业的重要原料。棉纤维制品吸湿和透气性好，柔软而保暖。棉花大多是一年生植物。它是由棉花种子上滋生的表皮细胞发育而成的。棉纤维的生长可以分为伸长期、加厚期和转曲期三个阶段。棉纤维是我国纺织工业的主要原料，它在纺织纤维中占很重要的地位。我国是世界上的主要产棉国之一，目前，我国的棉花产量已经进入世界前列。我国棉花种植几乎遍布全国。其中以黄河流域和长江流域为主，再加上西北内陆、辽河流域和华南、共五大棉区。 一、棉花种类很多，目前主要按以下的两钟方法 一）、按棉花的品种分类 （1）细绒棉：又称陆地棉。纤维线密度和长度中等，一般长度为25~35mm，线密度为2.12~1.56 dtex(4700~6400公支）左右，强力在4.5cN左右。我国目前种植的棉花大多属于此类。 （2）长绒棉：又称海岛棉。纤维细而长，一般长度在33mm以上，线密度在1.54~1.18dtex(6500~8500公支）左右，强力在4.5cN以上。它的品质优良，主要用于编制细于10tex的优等棉纱。目前，我国种植较少，除新疆长绒棉以外，进口的主要有埃及棉、苏丹棉等。此外，还有纤维粗短的粗绒棉，目前已趋淘汰。二）、按棉花的初加工分类 从棉花中采得的是籽棉，无法直接进行纺织加工，必须先进行初加工，即将籽棉中的棉籽除去，得到皮棉。该初加工又称轧花。籽棉经轧花后，所得皮棉的重量占原来籽棉重量的百分率称衣分率。衣分率一般为30~40%。按初加工方法不同，棉花可分为锯齿棉和皮辊棉。 （1）锯齿棉：采用锯齿轧棉机加工得到的皮棉称锯齿棉。锯齿棉含杂、含短绒少，纤维长度较整齐，产量高。但纤维长度偏短，轧工疵点多。目前，细绒棉大都采用锯齿轧棉。 （2）皮辊棉：采用皮辊棉机加工得到的皮棉称皮辊棉。皮辊棉含杂、含短绒多，纤维长度整齐度差，产量低。但纤维长度操作小，轧工疵点少，但有黄根。皮轧棉适宜长绒棉、低级棉等。 二、棉纤维性质
第十七章质谱法 一、选择题 1．3,3-二甲基戊烷：受到电子流轰击后, 最容易断裂的键位是: ( ) A 1和4 B 2和3 C 5和6 D 2和3 2．在丁烷的质谱图中，M对(M＋1)的比例是( ) A 100:1.1 B 100:2.2 C 100:3.3 D 100:4.4 3．下列化合物含C、H或O、N，试指出哪一种化合物的分子离子峰为奇数？( ) A C6H6 B C6H5NO2 C C4H2N6O D C9H10O2 5．用质谱法分析无机材料时，宜采用下述哪一种或几种电离源? （） A 化学电离源 B 电子轰击源 C 高频火花源 D B或C 6．某化合物的质谱图上出现m/z31的强峰, 则该化合物不可能为 ( ) A 醚 B 醇 C 胺 D 醚或醇 7．一种酯类（M=116），质谱图上在m/z 57（100%），m/z 29（27%）及m/z 43（27%）处均有离子峰，初步推测其可能结构如下，试问该化合物结构为( ) A (CH3)2CHCOOC2H5 B CH3CH2COOCH2CH2CH3 C CH3(CH2)3COOCH3 D CH3COO(CH2)3CH3 8．按分子离子的稳定性排列下面的化合物次序应为( ) A 苯> 共轭烯烃> 酮> 醇 B 苯> 酮> 共轭烯烃> 醇 C 共轭烯烃> 苯> 酮> 醇 D 苯> 共轭烯烃> 醇> 酮 9．化合物在质谱图上出现的主要强峰是（） A m/z 15 B m/z29 C m/z43 D m/z71 10．溴己烷经b均裂后，可产生的离子峰的最可能情况为：( ) A m/z 93 B m/z 93和m/z 95 C m/z 71 D m/z 71和m/z 73 11．在C2H 5F 中，F对下述离子峰有贡献的是( ) A M B M+1 C M+2 D M及M+2 12．某化合物的M S图上出现m/e 74的强峰，IR光谱在3400～3200c m-1有一宽峰，1700～1750c m-1有一强峰，则该化合物可能是（） A R1－（CH2）3－COOCH3 B R1－（CH2）4－COOH C R1－CH2(CH3)－CH2－CH－COOH
“黑心棉”鉴别指引 一、“黑心棉” 劣质生活用絮用纤维制品的俗称。是指用了GB 18383-2007 《絮用纤维制品通用技术要求》标准中的“禁用原料”和“限用原料”。 1、禁用原料（任何絮用纤维制品的原料不得直接或间接使用下列物质）： a、医用纤维性废弃物 b、使用过的殡葬用纤维制品 c、来自传染病疫区无法证明未被污染的纤维制品 d、国家禁止进口的废旧纤维制品 e、其他被严重污染或有毒有害的物质 2、限用原料（生活用絮用纤维制品的原料不得使用下列物质）： a、被污染的纤维下脚 b、废旧纤维制品或其再加工纤维（如线头、碎布等） c、经脱色漂白处理的纤维下脚、纤维制品下脚、再加工纤维 d、未洗净的动物纤维 e、发霉变质的絮用纤维 3、“黑心棉”可能存在的问题： ⑴、粉尘严重 ⑵、短纤维含量超标 ⑶、存在致病菌 ⑷、存在有毒有害物质 ⑸、存在异味 4、“黑心棉”可能造成下列危害： ⑴粉尘和短纤维含量超标，容易穿透面料飘浮于空中被人体吸收后可能诱发哮喘 ⑵、未经消毒可能成为细菌温床，对皮肤造成刺激而出现斑癣甚至中毒 ⑶、污染空气和环境 ⑷、可引发传染病及其它疾病 5、“黑心棉”鉴别方法 （1）外包装（感官检验） 正规工厂生产的产品都会有完整的标签标识，标明制造者的名称和地址、产品名称、规格型号、原料的成份及含量、使用方法、等级、检验合格证明等内容。 （2）实物检验 在生活用絮用纤维制品中检出下列物质，即可判定为“黑心棉”： ①检出下列禁用原料 a、医用纤维性废弃物 b、使用过的殡葬用纤维制品 c、来自传染病疫区无法证明未被污染的纤维制品 d、国家禁止进口的废旧纤维制品 e、其他被严重污染或有毒有害的物质 ②检出下列限用原料 a、被污染的纤维下脚（工厂生产过程产生的被污染的纤维下脚） b、废旧纤维制品或其再加工纤维 c、纤维制品下脚或其再加工纤维(如线头、碎布等，多为废旧纺织品再加工后的残留）
纤维棉制品项目 可行性研究报告 编制单位：北京中投信德国际信息咨询有限公司编制时间：https://www.doczj.com/doc/7212904241.html, 高级工程师：高建
关于编制纤维棉制品项目可行性研究报告 编制说明 （模版型） 【立项 批地 融资 招商】 核心提示： 1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。 2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整） 编制单位：北京中投信德国际信息咨询有限公司 专 业 撰写节能评估报告资金申请报告项目建议书 商业计划书可行性研究报告
目录 第一章总论 (1) 1.1项目概要 (1) 1.1.1项目名称 (1) 1.1.2项目建设单位 (1) 1.1.3项目建设性质 (1) 1.1.4项目建设地点 (1) 1.1.5项目主管部门 (1) 1.1.6项目投资规模 (2) 1.1.7项目建设规模 (2) 1.1.8项目资金来源 (3) 1.1.9项目建设期限 (3) 1.2项目建设单位介绍 (3) 1.3编制依据 (3) 1.4编制原则 (4) 1.5研究范围 (5) 1.6主要经济技术指标 (5) 1.7综合评价 (6) 第二章项目背景及必要性可行性分析 (7) 2.1项目提出背景 (7) 2.2本次建设项目发起缘由 (7) 2.3项目建设必要性分析 (7) 2.3.1促进我国纤维棉制品产业快速发展的需要 (8) 2.3.2加快当地高新技术产业发展的重要举措 (8) 2.3.3满足我国的工业发展需求的需要 (8) 2.3.4符合现行产业政策及清洁生产要求 (8) 2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9) 2.3.6增加就业带动相关产业链发展的需要 (9) 2.3.7促进项目建设地经济发展进程的的需要 (10) 2.4项目可行性分析 (10) 2.4.1政策可行性 (10) 2.4.2市场可行性 (10) 2.4.3技术可行性 (11) 2.4.4管理可行性 (11) 2.4.5财务可行性 (11) 2.5纤维棉制品项目发展概况 (12)
