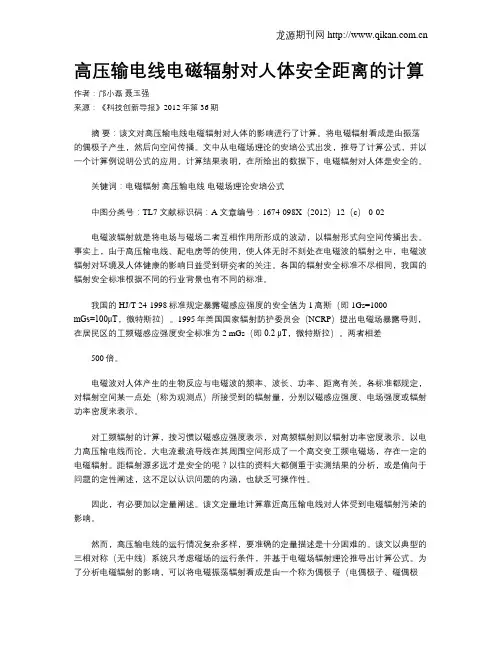

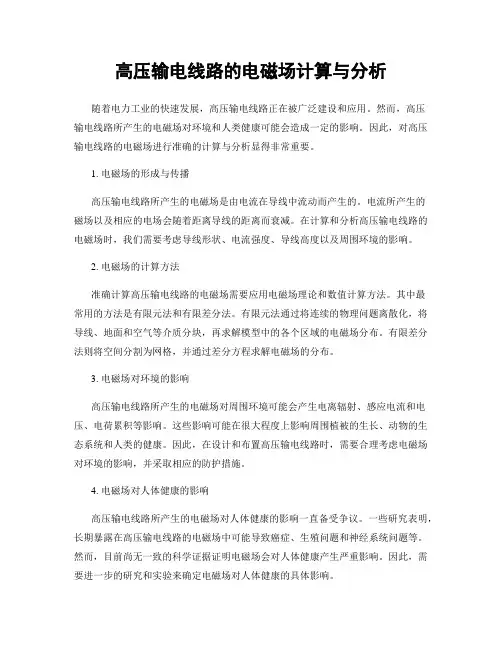

高压输电线电磁辐射对人体安全距离的计算
摘要：该文对高压输电线电磁辐射对人体的影响进行了计算。将电磁辐射看成是由振荡的偶极子产生，然后向空间传播。文中从电磁场理论的安培公式出发，推导了计算公式，并以一个计算例说明公式的应用。计算结果表明，在所给出的数据下，电磁辐射对人体是安全的。
关键词：电磁辐射高压输电线电磁场理论安培公式
中图分类号：tl7 文献标识码：a 文章编号：1674-098x（2012）12（c）-0-02
电磁波辐射就是将电场与磁场二者互相作用所形成的波动，以辐射形式向空间传播出去。事实上，由于高压输电线、配电房等的使用，使人体无时不刻处在电磁波的辐射之中，电磁波辐射对环境及人体健康的影响日益受到研究者的关注。各国的辐射安全标准不尽相同，我国的辐射安全标准根据不同的行业背景也有不同的标准。我国的hj/t 24-1998标准规定暴露磁感应强度的安全值为1高斯（即1gs=1000 mgs=100μt，微特斯拉）。1995年美国国家辐射防护委员会（ncrp）提出电磁场暴露导则，在居民区的工频磁感应强度安全标准为2 mgs（即0.2 μt，微特斯拉）。两者相差
500倍。
电磁波对人体产生的生物反应与电磁波的频率、波长、功率、距离有关。各标准都规定，对辐射空间某一点处（称为观测点）所接受到的辐射量，分别以磁感应强度、电场强度或辐射功率密度来表
我国安全电压和各种不同电压等级的安全距离 引言 电在工业和日常生活中应用极为广泛，在工矿企业和家庭中都有品种繁多的电气设备。为保证电气设备和人身安全，必须认真贯彻国家有关规定，以免使人体受到伤害，财产受到损失。 1、安全电压 交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42，36，24，12，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。 2、安全距离 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面： 2.1、设备带电部分到接地部分和设备不同相部分之间的距离（见表1） 表1 各种不同电压等级的安全距离 注：上表格110kv、220 kv、330 kv、500 kv为中性点接地系统。 2.2、设备带电部分到各种遮栏间的安全距离（见表2） 表2 设备带电部分到各种遮栏间的安全距离
注：上表格110kv、220 kv、330 kv、500 kv为中性点接地系统。 2.3无遮栏裸导体到地面间的安全距离（见表3） 表3 无遮栏裸导体到地面间的安全距离 注：上表格110kv、220 kv、330 kv、500 kv为中性点直接接地系统。 2.4电气工作人员在设备维修时与设备带电部分间的安全距离（见表4） 表4 工作人员与带电设备间的安全距离 2.5安全距离的其他规定 ，通常应不小于2500mm。 ，在屋内距地面2300mm处，在屋外距地面2500mm处，与围栏上方带电部分的距离，应不小于表1中规定的数值。 ，外廓到无遮栏裸导体的距离，应不小于表4中规定的数值。 ，应不小于表4中规定的数值。 ，见表5。 表5 带电部分到建筑物和围墙顶部的安全距离
爆破安全距离计算 Blasting safety distance calculation. 爆破中产生对人、设备、建筑物的主要危险有：爆破地震、空气冲击波、水中爆破冲击波、飞石、殉爆、有毒气体（炮烟）、噪音等，因此，必须做好安全措施，并保证足够的安全距离；而且，为了防止杂散电流、静电、射频电引起雷管、炸药的早爆事故，亦应做好安全工作。 1、爆破震动安全距离计算 选用GB6722-2003《爆破安全规程》确定公式：R=α/1'3)/(V KK Q ?。 R —爆破震动安全距离 Q —一次所允许起爆的最大装药量或毫秒延期起爆时的单段最大装药量 K 、α—与爆破点地形、地质等条件有关的系数和衰减指数，见表1-1 K '—修正系数（在拆除爆破中引入此系数），K '=0.25～1，近爆源且临空面少时取大值，反之取小值 V —周围房屋安全允许震动速度，见表1-2 表1-1爆区不同岩性的K 、a 值 岩性 K a 坚硬岩石 50~150 1.3~1.5 中硬岩石 150~250 1.5~1.8 软岩石 250~350 1.8~2 表1-2爆破地震安全速度（V ）值 建筑（构）物 V （cm/s ） 土窑洞、土坯房、毛石房屋 1 一般砖房、非抗震的大型砖块建筑物 2~3 钢筋混凝土框架房屋 5
水工隧道 10 交通隧道 15 矿山巷道 围岩不稳定有良好支护 10 围岩中等稳定有良好支护 20 围岩稳定无支护 30 2、爆破空气冲击波安全距离计算 R K Q =，m 式中：R —爆破空气冲击波安全距离，m ； Q —装药量，kg ； K —与装药条件和爆破程度有关的系数。如表2-1。 表2-1系数（K ）值 破坏程度 安全级别 裸露药包 全埋药包 完全无损 1 50~150 10~50 偶然破坏玻璃 2 10~50 5~10 玻璃全破坏、门窗局部破坏 3 5~10 2~5 隔墙、门、窗、板棚破坏 4 2~ 5 1~2 砖石结构破坏 5 1.5~2 1.5~1 全部破坏 6 1.5 __ 注：炸药库的设置，空气冲击波对建筑物和人员安全距离，也按此式计算。 根据《爆破安全规程》规定：露天裸露爆破时，一次爆破的装药量不得大于20kg ，并应按下式确定爆破空气冲击波对在掩体内避炮作业人员的安全距离。 325R Q =，m 式中：R —空气冲击波对掩体内人员的安全距离，m Q —一次爆破的装药量，kg 。
球罐γ射线检测安全距离计算 一、前言 γ源射线是球罐工程施工中常用无损检测手段，γ源辐射射线穿过空气时能使空气的分子发生电离，辐射作用于生物体时能造成电离辐射，这种电离作用能够杀伤生物细胞，破坏生物组织，造成生物体的细胞、组织、器官等损伤，引起病理反应，称为辐射生物效应。因此，为保障射线作业人员自身及公众的健康和安全，要求在施工作业前要对γ射线施工作业现场进行γ射线检测安全距离的测定，以确保作业人员及公众不受γ射线电离辐射伤害。本文仅以某项目空分装置中524m3中压氮气球罐γ源射线检测施工为例，对γ射线在施工现场使用的安全性进行探讨。 二、球罐探伤条件及γ射线源选择 1、球罐参数简介 该空分装置524m3中压氮气球罐内直径10000 mm，球壳板材质07MnCrMoVR，球壳名义厚度42mm,属Ⅲ类压力容器；球罐本体球壳板组对对焊缝220米，球罐组焊完毕按要求需对该部分焊缝进行100% 射线探伤检测。该球罐无损检测由某检测有限公司负责施工，现场采用γ射线全景曝光技术透照（返修位置使用χ射线透照）。 2、γ射线源选择及使用时间 γ射线源选用铱192，2007年7月20日测量活度为：120.2±2居里；铱192射线源使用时间为2007年7月21日至2007年7月25日。 三、γ射线防护区域划分 1、γ射线源放置在球罐中心，进行γ射线全景曝光；进行探伤作业前，必须先将工作场所划分为控制区和监督区2个安全防护区，安全防护区要放置警戒灯，有专业人员警戒监护。 2、监督区位于控制区外，允许有关人员在此区活动，培训人员或探访者也可进入该区域。其边界外空气比释动能率应不大于2.5μGy·h-1，边界处应有"当心，电离辐射"警示标识，公众不得进入该区域。 3、控制区专业人员控制范围，只允许专业探伤作业操作人员在此区活动，边界外空气比释动能率应不大于40μGy·h-1。在其边界必须悬挂清晰可见的"禁止进入放射性工作场所"警示标识。未经许可人员不得进入该范围。 四、控制区、监督区的距离计算

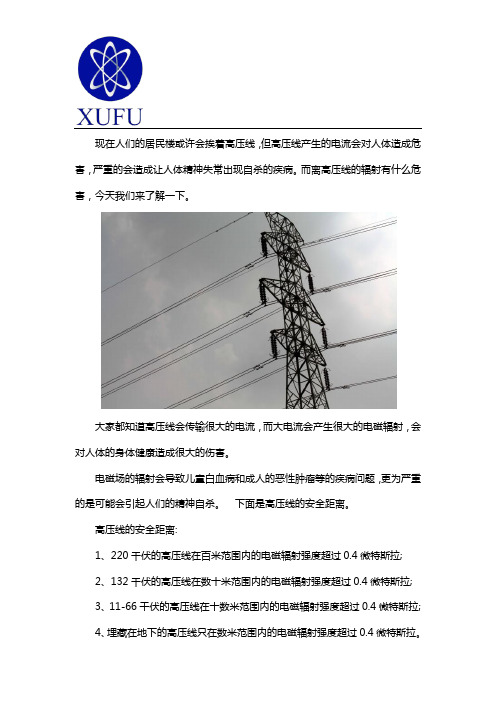

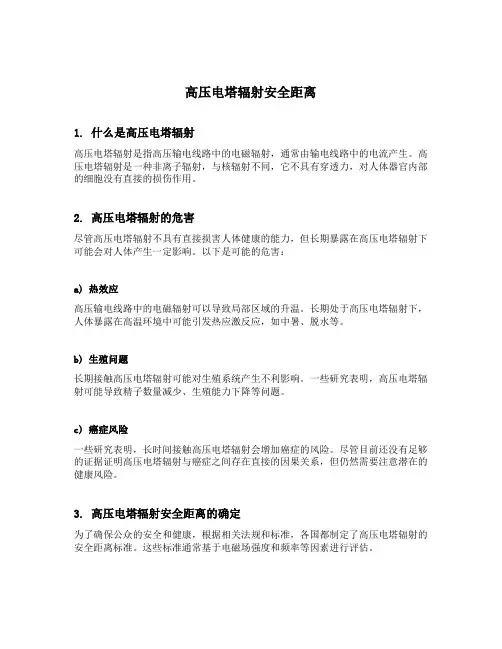

国家有规定安全距离，一般距离15米以上 我国输变电设施的频率为50赫兹（通常称为工频），和广播电视、通讯和微波的频率105~10 9赫兹相比，频率低得多。所以它不容易产生辐射。国际“电磁兼容”标准中规定，9000赫兹以上的频率才称为“射频”，也就是说9000赫兹以下频率的电源因辐射量太小，可以认为它们基本不会发射电磁波。输电设备工作频率在50赫兹比9000赫兹小180倍，它的辐射功率就更小，对人身基本不会产生任何影响。 在城市中的大部分输电线电压等级为10kV，所产生的电场强度是十分微小的。对于110kV以上的输电线，由于电压较高，在导线表面会产生“电晕” 现象，从而会产生十分微弱的电磁辐射。根据实际测量，即使对于500kV的高压输电线，它的辐射强度小于53dB，其单位面积的辐射功率相当于一般城市家庭中所接收到的无线电广播电磁波辐射功率强度的十分之一，当然它对人身也不会产生任何影响。因此，可以这样说；输变电设施的所产生的电磁辐射对人体健康造成的影响是微小的 但是也有资料表明：电磁辐射污染不可小视 国内外多数学者认为，电磁辐射对人体具有潜在危险。主要表现在以下几个方面——— 会导致儿童患白血病。医学研究证明，长期处于高电磁辐射的环境中，会使血液、淋巴液和细胞原生质发生改变。 能诱发癌症并加速人体的癌细胞增殖。电磁辐射污染会影响人体的循环系统、免疫、生殖和代谢功能，严重的还会诱发癌症，并会加速人体的癌细胞增殖。瑞士的研究资料指出，周围有高压线经过的住户居民，患乳腺癌的概率比常人高7．4倍。 会影响人们的生殖系统。主要表现为男子精子质量降低，孕妇发生自然
流产和胎儿畸形等。 可导致儿童智力残缺。世界卫生组织认为，计算机、电视机、移动电话的电磁辐射对胎儿有不良影响。 影响人们的心血管系统。主要表现为心悸、失眠，部分女性经期紊乱，心动过缓，心搏血量减少，窦性心率不齐，白细胞减少，免疫功能下降等。 对人们的视觉系统有不良影响。主要表现为视力下降，引起白内障等。 五种人员要特别注意 专家指出，有5种人特别要注意电磁辐射： 一是生活和工作在高压线、变电站、电台、电视台、雷达站、电磁波发射塔附近的人员； 二是经常使用电子仪器、医疗设备、办公自动化设备的人员； 三是生活在现代电气自动化环境中的工作人员；四是佩戴心脏起搏器的患者； 五是生活在以上环境里的孕妇、儿童、老人及病患者等。 防止污染有办法 一、注意室内办公和家用电器的设置。不要把家用电器摆放得过于集中，以免使自己暴露在超剂量辐射的危险之中。特别是一些易产生电磁波的家用电器，如收音机、电视机、电脑、冰箱等电器更不宜集中摆放。 二、注意使用办公和家用电器时间。各种家用电器、办公设备、移动电话等都应尽量避免长时间作，同时尽量避免多种办公和家用电器同时启用。在使用手机时应尽量使头部与手机天线的距离远一些，最好使用分离耳机和话筒接听电话。 三、注意人体与办公和家用电器距离。对各种电器的使用，应保持一定的安全距离。与电器越远，受电磁波侵害越小。
电压和安全距离 引言 电在工业和日常生活中应用极为广泛，在工矿企业和家庭中都有品种繁多的电气设备。为保证电气设备和人身安全，必须认真贯彻国家有关规定，以免使人体受到伤害，财产受到损失。 1.安全电压 交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42，36，24，12，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。 2.安全距离 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面： 2.1设备带电部分到接地部分和设备不同相部分之间的距离（见表1） 2.2设备带电部分到各种遮栏间的安全距离（见表2） 2.3无遮栏裸导体到地面间的安全距离（见表3） 2.4电气工作人员在设备维修时与设备带电部分间的安全距离（见表4） 2.5安全距离的其他规定 表1 各种不同电压等级的安全距离 表2 设备带电部分到各种遮栏间的安全距离 表3 无遮栏裸导体到地面间的安全距离
表4 工作人员与带电设备间的安全距离 2.5.1电气设备的套管和绝缘子的最低绝缘部位对地距离，通常应不小于2500mm。 2.5.2围栏向上延伸，在屋内距地面2300mm处，在屋外距地面2500mm处，与围栏上方带电部分的距离，应不小于表1中规定的数值。 2.5.3设备在运输时，外廓到无遮栏裸导体的距离，应不小于表4中规定的数值。 2.5.4不同时停电检修的无遮栏导体间的垂直交叉距离，应不小于表4中规定的数值。 2.5.5带电部分到建筑物和围墙顶部的距离，见表5。 表5 带电部分到建筑物和围墙顶部的安全距离 2.5.6屋内出线套管到屋外通道路面的距离：35kV及以下为4000mm，60kV为4500mm，110kV~220kV为5000mm。 2.5.7海拔超过1000m时，表3中规定的数值应按每升高100m增大1%进行修正。对35kV及以下的而海拔低于2000m时，可不作修正。
下面是各电压等级安全距离 1千伏以下 1."0米 1-10千伏 1."5米 35千伏 3."0米 66-110千伏 4."0米 154-220千伏 5."0米 330千伏 6."0米 500千伏 8."5米 一是无害论： 专家们在省电力试验研究院现场测试结果表明，当模拟电场强度达到国家标准的4千伏／米时，在场记者亲身体验了一下其影响，发现确实没有任何不适情况。而在离该变电站不远处的500千伏线路下，测试人员测得的电场强度为 3."3千伏／米，低于4千伏／米的国家限值标准。环境辐射监测站副站长兼总工程师季成富介绍，我国的限值标准高于国际标准。因此，只要按照我国
输变电设施建设的相关规定，输变电设施产生的工频电场、工频磁场对人体健康就不会产生损害。规划局的一位负责人告诉记者，目前有两种情况，一种是高压线塔修建在前，居民楼审批在后，另外一种情况是小区修建在前，高压线塔审批在后。 如果是前者，应根据《城市规划相关规定》，一般1万伏的高压线塔与居民楼的水平距离是5米，11万伏的10米，22万伏的15米，50万伏的25米，超出这些距离，即使还存在辐射，也应该是在安全范围之内了。如果是后者，高压线塔则应尽量避开居民楼。 以某条220kV输电线路为例，环保部门实测的220kV该输电线路进变电站段最低点附近电磁场强度如下： 与220kV线路距离（米）0 10 20 30国家推荐标准 电场强度(kV/m) 1."25 0."7387 0."2865 0."1196 4 磁感应强度(μT ) 3."03 2."26 1."39 0."95 100 注： 表中数据为离地
1."5米处。对比国家规定的城市架空电力线路接近或跨越建筑物的安全距离和环保部门实测的架空电力线路电磁辐射强度，可以发现，架空电力线路电磁辐射强度不但在安全距离内是达标的，就是在比安全距离更小的地方也是符合国家标准的。 二是有害论： 低频磁场辐射的强度和累积量都会影响致病的概率。1992年，瑞士对 200KV-400KV高压输电线沿线500米范围内居住1～25年的50万名居民进行医学调查，发现肿瘤、特别是儿童白血病的发生与高压电磁场有直接关系。世界卫生组织所属的国际癌症研究机构（IARC）于 2001年6月将工频电磁场（即输电线路及设备所产生的电磁场）归为人类可疑致癌物（分类号为2B）。并且，有些人是在潜伏期长达10-15年才发病的。电磁辐射就像太阳和紫外线一样的关系一样，你要享受阳光就不可避免接受紫外线的辐射。从电子闹钟、吹风机、微波炉、电熨斗到计算机、传真机、电话机，我们无时不刻不在接触电磁的“抚慰”。走出门外，电力线、各种电机设备又使我们十分容易的处于电磁场中。研究证实，生活在 0."2微斯特拉以上的低频磁场环境中将对人体产生影响，造成中枢神经机能的紊乱、心血管系统的失调、影响人的正常生活。400千伏高压线下，磁感应强度可达13微斯特拉。 国际卫生标准中规定，可以容许的磁感应强度上限为100微特斯拉（与我国的标准相同），但英国国家辐射保护委员会和美国一些专家们已于1995年提出，把国际卫生标准中规定的标准（100微特斯拉）修改为 0."2微特斯拉，瑞典规定不超过 0."2微特斯拉。 许多迹象都使研究人员强烈地怀疑低频磁场的辐射对人体健康会产生严重后果，但人们目前的知识水平又不足以对此作用充分明确的解释。调查和统计分析的结果尚不足以论证居民可以长期持续承受的低频辐射的最高限制。以及在这方面应采取哪些必要的限制。但许多专家仍然提出忠告：
安全电压与安全距离 一、安全电压 安全电压是指在各种不同环境条件下，人体接触到带电体后各组织部分（如皮肤、心脏、呼吸器官和神经系统等）不发生任何损害的电压。它是制定安全措施的依据。安全电压决定于人体允许的电流和人体电阻。 1、人体允许电流。一般情况下人体的允许电流可以看成是受电击后能摆脱带电体，解除触电危险的电流。男性的最小允许电流为9毫安，女性的最小允许电流为6毫安。在线路和设备装有防止触电的速断保护装置的情况下，人体的允许电流可按30毫安考虑。在空中、水面可能因电击导致摔死、淹死的场合，人体的允许电流应按不引起强烈痉挛的5毫安考虑。 2、人体电阻。人体电阻基本上不受外界因素的影响，其数值一般不低于500欧。皮肤电阻可随条件的不同在很大范围内变化，也使得人体电阻在很大的范围内变化。不同条件下的人体电阻如表9-1。 表9-1 不同条件下的人体电阻（欧） 注①相当干燥场所的皮肤，电流途径为单手至双足。 ②相当潮湿场所的皮肤，电流途径为单手至双足。 ③相当有水蒸气等特别潮湿场所的皮肤，电流途径为双手至双足。 ④相当游泳池或浴池中的情况，基本上为体内电阻。 安全电压是低压，但低压并不一定是安全电压。DL 408-91《电业安全工作规程（发电厂变电所电气部分》中规定：电气设备对地电压在250V及以上者为高压，电气设备对地电压在250V及以下者为低压。国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）中规定：对地电压1000V及以上者
为高压电气设备，对地电压1000V及以下者为低压电气设备。人接触到工频电压250V电压时，足足会把人电死。所以低压不等于安全电压。 交流工频的安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42V，36V，24V，12V，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24V或12V安全电压，以防止因触电而造成的人身伤害；还有一些移动电器设备等都应当采用安全电压，以保护人身用电。 二、安全距离 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面： ①设备带电部分到接地部分和设备不同相部分之间的距离（见表9-2） ②设备带电部分到各种遮栏间的安全距离（见表9-3） ③无遮栏裸导体到地面间的安全距离（见表9-4） ④电气工作人员在设备维修时与设备带电部分间的安全距离（见表9-5） 表9-2 各种不同电压等级的安全距离 ①中性点直接接地系统 表9-3 设备带电部分到各种遮拦间的安全距离
爆破安全距离计算 一、一般规定 各种爆破、爆破器材销毁以及爆破器材仓库意外爆炸时，爆炸源与人员和其他保护对象之间的安全距离，应按各种爆破效应（地震、冲击波、个别飞散物等）分别核定并取最大值。 二、爆破地震安全距离 （一）一般建筑物和构筑物的爆破地震安全性应满足安全震动速度的要求，主要类型的建（构）筑物地面质点的安全震动速度规定如下： 1、土窑洞、土坯房、毛石房屋 1.0 cm/s V—地震安全速度，cm/s； m—药量指数，取1/3； K、α—与爆破点地形、地质等条件有关的系数和衰减指数，可按表1选取。或由试验确定。 表1 爆区不同岩性的K、α值 （三）在特殊建（构）筑物附近或爆破条件复杂地区进行爆破时，必须进行必要的爆
破地震效应的监测或专门试验，以确定被保护物的安全性。 三、爆破冲击波安全距离 （一）露天裸露爆破时，一次爆破的炸药量不得大于20kg，并应按式（2）确定空气冲击波对掩体内避炮作业人员的安全距离。 —空气冲击波对掩体内人员的最小安全距离，m； 式中：R k Q—一次爆破的炸药量，kg；秒延期爆破时，Q按各延期段中最大药量计算； 3）计算。 式中：R—水中冲击波的最小安全距离，m； Q—一次起爆的炸药量，kg； —系数，按表4选取。 K 表4 K 值 （六）在水深大于30m的水域内进行水下爆破，水中冲击波安全距离，通过实测和试
验研安确定。 （七）在重要水工、港口设施附近或其它复杂环境中进行水下爆破，应进行测试和邀请专家研究确定安全距离。 四、个别飞散物安全距离 爆破（抛掷爆破除外）时，个别飞散物对人员的安全距离不得小于表5的规定； 对设备或建筑物的安全距离，应由设计确定。 表6 ③为防止船舶、木筏驶进危险区。应在上、下游最小安全距离以外设封锁线和信号。 ④当爆破器置于钻井内深度大于50m时，最小安全距离可缩小至20m。 表6 地面爆破器材库或药堆至住宅区或村庄边缘的最小外部距离 注：表中距离适用于平坦地形，当遇到下列几种特定地形时，其数值可适当增减； ① 当危险建筑物紧靠20～30m高的山脚下布置。山的坡度为10～25度时，危险建筑
安全距离（S）= 人体接近速度 × 响应时间 + 附加距离（该距离随传感器的检测能力的不同而变化） 人体的检测 S = K × T + C40 < d ≦ 70 K = 1600 mm/s（接近速度[ 假定为人的步行速度]） T = 机器停止所需的最长时间+ 光栅响应时间 C = 850 mm（穿过距离[ 与人手臂标准长度相符的值]） 手和手指的检测 S=K × T + 8(d - 14) d ≦ 40 K = 2000 mm/s（接近速度[ 假定手的穿过速度]） T = 机器停止所需的最长时间+ 光栅响应时间 d = 光栅检测能力 注：如果S 大于或等于500 mm，则以K 值等于1600 再次进行计算。如果再次计算得出的S 值小于或等于500 mm，则将S 值设置为 500 mm。 机器停止所需的最长时间与安全距离之间的关系 公式中的T 值由下面两个参数构成。 T = 机器停止所需的最长时间+ 光栅响应时间（ON OFF） 当K（穿过速度）= 2000 mm/s 时例如，使用GL-R08H 光栅（其响应时间为0.0069 s）时 S = 2000 mm/s ×（机器停止所需的最长时间+ 0.0069 s） + C 如上文所示，将机器停止所需的最长时间乘以穿过速度（2000 mm/s），因此，即使机器停止所需的最长时间只增加1 秒，安全距离也会增加（2000 mm/s × 1 s = 2000 mm）。光栅响应时间每增加1 ms，安全距离会相应增加2 mm。
公式：S = K × T + C ?S: 最小距离（mm；见下图）≥ 100 mm ?K: 从基于人体接近速度（mm/s）得出的数据中提取的参数 ?T: 整个系统停止性能（s）T = t1（GL-R 系列最长响应时间）+ t2（机器停止所需的最长时间） ?C:穿过距离（mm） 当d ≤ 40: 8 × (d - 14) , C ≥ 0 当40 < d ≤ 70: 850 ?d: GL-R 系列的检测能力（mm） 计算示例 (1)-1 使用GL-R60H （检测能力d = 25 mm 且光轴数为60）时 条件: 工业应用 K = 2000 mm/s t1（GL-R60H 响应时间）= 0.0157 s t2（机器停止所需的最长时间）= 0.1 s C = 8 × (25 - 14) = 88 mm S = K × T + C = 2000 ×（0.1157）+ 88 = 319.4mm 如果S 大于500 mm，则以K 值等于1600 mm/s 再次进行计算。如果再次计算得出的S 值小于或等于500，则应将S 值设置为500。 计算示例 (1)-2 使用GL-R08L （检测能力d = 45 mm 且光轴数为8）时 条件:工业应用 K = 1600 mm/s t1（GL-R08L 响应时间）= 0.0069 s
PCB安全距离详解 （1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。 （2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。 （3）高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。须开2MM的安全槽。 （4）高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM宽。 （5）高压整流滤波的正负之间的最小安全距离不小于2MM。 安全距离包括电气间隙(空间距离)，爬电距离(沿面距离)和绝缘穿透距离 电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。 爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。 电气间隙的决定： 根据测量的工作电压及绝缘等级，即可决定距离 一次侧线路之电气间隙尺寸要求，见表3及表4 二次侧线路之电气间隙尺寸要求见表5 但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE(大地)≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。 一次侧交流对直流部分≥2.0mm 一次侧直流地对大地≥2.5mm (一次侧浮接地对大地) 一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件 二次侧部分之电隙间隙≥0.5mm即可 二次侧地对大地≥1.0mm即可 附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。 爬电距离的决定： 根据工作电压及绝缘等级，查表6可决定其爬电距离 但通常：(1)、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。 (2)、一次侧交流对直流部分≥2.0mm (3)、一次侧直流地对地≥4.0mm如一次侧地对大地 (4)、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm 要开槽。 (5)、二次侧部分之间≥0.5mm即可 (6)、二次侧地对大地≥2.0mm以上 (7)、变压器两级间≥8.0mm以上 绝缘穿透距离： 应根据工作电压和绝缘应用场合符合下列规定：
110千伏的高压线电磁辐射安全距离 推荐内容返回首页点击登录110千伏的高压线电磁辐射安全距离110千伏的高压线在多少米处的电磁辐射强度小于0.4微特斯拉？关系到个人和家人的终身幸福，不幸小区20米处有一这个东东~~~ 来自匿名用户的提问最佳答案由提问者推荐匿名用户110千伏的高压线电磁辐射安全距离为4米以上 根据《电力设施保护条例实施细则》第五条规定：架空电力线路保护区，是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离如下： 1千伏以下1.0米 1-10千伏1.5米 35千伏3.0米 66-150千伏4.0米 154-220千伏5.0米 330千伏6.0米
500千伏8.5米2017-12-28 6 7 其他2条回答其他回答2条回答匿名用户风水学来说100米以内有影响，你那个距离没问题了。 根椐科学来说变电站5米吧 根据有关电力设施保护规定，对于一个110千伏的变电站输电高架线而言，它的保护区域是线外10米范围，换言之，只要在距离电线10米远之外的地方，电磁辐射的安全是有保证的。而对于220千伏和500千伏的输变电系统电线，其保护区域分别是15米和20米。 关于户外箱式变电站的安全距离 关于安全距离是这样规定的,6KV的安全距离是0.7米,0.4KV 是低压侧,不接触上就行,所谓的安全距离是人体与带电体的最小距离,我看你的图是变电室与楼房的距离是0.8米,离里面的变压器的距离更远,在安全距离上是够的.但你说的电磁干扰要看的变电室屏壁的好不好了,要说噪音吗肯定有影响的.以下是其它电压等级的安全距离供参考,单位(KV) 10KV及以下0.7米, 35KV1.0米,110KV 1.5米,220 KV3.0米,330 KV4.0米,500KV 5.0米 变电站辐射距离是多少 要认识电磁辐射对人体的影响，首先要对电磁辐射有科学客观的认识。输电线路和变电站的电磁辐射属于极低频（50HZ，也称工频）的电磁辐射，与其他高频辐射（如手机）等属不
电压和安全距离（2） 电压和安全距离（1） 引言 电在工业和日常生活中应用极为广泛，在工矿企业和家庭中都有品种繁多的电气设备。为保证电气设备和人身安全，必须认真贯彻国家有关规定，以免使人体受到伤害，财产受到损失。 1.安全电压 交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50 V。我国的安全电压的额定值为42，36，24，12，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。 2.安全距离 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面： 2.1设备带电部分到接地部分和设备不同相部分之间的距离（见表1） 2.2设备带电部分到各种遮栏间的安全距离（见表2） 2.3无遮栏裸导体到地面间的安全距离（见表3） 2.4电气工作人员在设备维修时与设备带电部分间的安全距离（见表4）
2.5安全距离的其他规定 设备额定电压/kV 1~3 6 10 35 60 110①220①330①500① 带电部分到接地部分/mm 屋内75 100 125 300 550 850 1800 2600 3800 屋外200 200 200 400 650 900 1800 2600 3800 不相同带电部分之间/mm 屋内75 100 125 300 550 900 ——— 屋外200 200 200 400 650 1000 2000 2800 4200 ①中性点直接接地系统。 表1 各种不同电压等级的安全距离 ①中性点直接接地系统。 设备额定电压/kV 1~3 6 10 35 60 110①220①330①500① 带电部分到遮栏/mm 屋内825 850 875 1050 1300 1600 ——— 屋外950 950 950 1150 1359 1650 2550 3350 4500 带电部分到网状遮栏/mm 屋内175 200 225 400 650 950 ——— 屋外300 300 300 500 700 1000 1900 2700 5000 带电部分到板状遮栏/mm 屋内105 130 155 330 580 880 ——— ①中性点直接接地系统。
